sensor TOYOTA PRIUS 2022 Manual de utilização (in Portuguese)

407
4
4-5. Utilização dos sistemas de apoio à condução
Condução
O ecrã de orientação é exibido no mostrador de informações múltiplas.
Indicador do nível de assistên-
cia
Apresenta o medidor com o nível
até à posição em que o veículo
para/posição em que termina o
controlo da assistência.
Mostrador de paragem
Quando estiver aceso, pressione o
pedal do travão e pare o veículo
imediatamente.
Área do mostrador de funcionamento
Apresenta as condições de funcionamento do sistema de assistência inte-
ligente ao estacionamento simples.
Mostrador de sugestões
Siga as instruções no mostrador. Por exemplo, a ilustração apresenta um
mostrador a indicar que é necessário pressionar o pedal do travão de
modo a controlar a velocidade do veículo e a confirmar a segurança da
área que circunda o veículo.
Ícone do interruptor do S-IPA
Apresentado quando for possível alterar o modo de assistência e desligar
e ligar o sistema utilizando o interruptor do S-IPA.
Mostrador de funcionamento automático do volante da direção
Apresentado durante o funcionamento automático do volante da direção.
Mostrador do sensor Toyota de assistência ao estacionamento/mos-
trador da posição das portas (aberta/fechada)
P. 380
Indicador S-IPA dentro do medidor (P. 112)
Este indicador acende quando o sistema de assistência inteligente ao esta-
cionamento simples ativar o funcionamento automático do volante da dire-
ção. Quando o controlo terminar, o indicador pisca por um curto período de
tempo e depois desliga.
Mostrador pop-up do sensor Toyota de assistência ao estacionamento
Se o sensor Toyota de assistência ao estacionamento detetar um obstáculo
enquanto o sistema de assistência inteligente ao estacionamento simples
estiver em funcionamento, o mostrador do sensor Toyota de assistência ao
estacionamento é automaticamente exibido no ecrã de orientação (P. 380),
independentemente de este estar ligado ou desligado (P. 379)
Ecrã de orientação
1
2
3
4
5
6
7

4144-5. Utilização dos sistemas de apoio à condução
Quando o veículo estiver quase completamente no local de estacio-
namento, é emitido um sinal sonoro elevado e a informação de
paragem é exibida no mostrador. Pare o veículo.
Isto termina o modo de assistência ao estacionamento em paralelo.
Depois de parar o veículo, faça as manobras necessárias para
estacionar o veículo no local pretendido.
Certifique-se que faz marcha-atrás enquanto verifica direta-
mente, e recorrendo aos espelhos, a área à frente e atrás do veí-
culo.
Condições de funcionamento do modo de assistência ao estaciona-
mento em paralelo
Para utilizar devidamente o modo de assistência ao estacionamento em
paralelo, conduza lentamente (a uma velocidade em que possa facilmente
parar o veículo) paralelo à estrada (ou berma) enquanto mantém uma dis-
<0057006b00510046004c0044000300470048000f00030044005300550052005b004c005000440047004400500048005100570048000f00030014000300500003004700480003005400580044004f0054005800480055000300590048007400460058004f00
52000300480056005700440046004c00520051004400470052[.
Esta função não pode ser utilizada a uma velocidade igual ou superior a 30
km/h.
Os sensores laterais da frente e traseiros são utilizados para detetar veículos
estacionados e determinar o local de estacionamento. Sendo assim, quando
não for possível detetar o espaço (P. 437), não é emitida orientação.
Se não houver veículos estacionados, o local de estacionamento não é
detetado. Sendo assim, não é possível utilizar o modo de assistência ao
estacionamento em paralelo.
Se não conseguir detetar a área em torno do local de estacionamento, o
modo de assistência ao estacionamento em paralelo pode não funcionar.
A orientação mantém-se até uma velocidade igual ou superior a 30 km/h.
<0027004800030046005200510057005500690055004c0052000f000300530052004700480003004700480056004f004c004a00440055000300440003004900580051006f006d0052000300580057004c004f004c005d004400510047005200030052000300
4c005100570048005500550058005300570052005500030047[o S-IPA.
Momento para premir o interruptor do S-IPA
Nas situações que se seguem, o modo de assistência também pode entrar
em funcionamento durante os passos efetuados para estacionar utilizando o
modo de assistência ao estacionamento em paralelo. Contudo, nestes
casos, siga a informação do mostrador de informações múltiplas.
No passo o interruptor do S-IPA é pressionado depois de já ter passado
pelo local de estacionamento pretendido.
Se o veículo não parar no passo , se pressionar o interruptor do S-IPA 1
vez enquanto o veículo estiver em movimento, permite-lhe selecionar
“Parallel Parking” (estacionamento em paralelo) e avançar diretamente
para o passo .
O veículo é movido para a posição no passo sem que seja necessário
pressionar o interruptor do S-IPA. De seguida, pressione o interruptor do
S--IPA depois de ter alterado a posição de engrenamento para R.
12
1
1
2
3

4204-5. Utilização dos sistemas de apoio à condução
Quando o veículo estiver
quase no ponto de saída,
soa um sinal sonoro elevado
e termina o controlo de
assistência. A partir daqui,
agarre o volante da direção
e conduza em frente.
Modo de assistência de saída do estacionamento em paralelo
Durante o controlo de assistência, se o condutor determinar que está numa
posição onde é possível sair e utilizar o volante da direção, o controlo de
assistência é interrompido.
O controlo de assistência não pode ser utilizado se não existirem veículos
estacionados à frente, ou se o espaço entre a parte da frente do seu veículo
e o veículo estacionado à frente for demasiado grande.
Quando utilizar o modo de assistência de saída do estacionamento em
paralelo, o modo de assistência poderá não funcionar dependendo do
ambiente envolvente.
14
AT E N Ç Ã O
O alcance de deteção dos sensores é limitado (P. 384). Confirme direta-
mente a segurança em torno do veículo e se existir a possibilidade de aci-
dente, pare o veículo pressionando o pedal do travão.
Pode não ser possível detetar objetos que estejam próximos do chão.
Verifique diretamente a segurança em torno do veículo e, se parecer que
o veículo pode embater num obstáculo, pare o veículo pressionando ao
pedal do travão.
Quando iniciar a partir de uma posição em que seja possível sair, confirme
diretamente a segurança em torno do veículo.

4264-5. Utilização dos sistemas de apoio à condução
Condições de funcionamento do modo de assistência ao estaciona-
mento em marcha-atrás
Para utilizar devidamente a função, conduza lentamente (a uma velocidade
a que possa facilmente parar o veículo).
Para utilizar devidamente a função, conduza lentamente (a uma velocidade
a que possa facilmente parar o veículo). Imobilize completamente o veículo
de modo a que o centro do local de estacionamento fique quase perpendi-
cular ao veículo e, de seguida, utilize o interruptor do S-IPA.
A função não pode ser utilizada quando o veículo circular a uma velocidade
igual ou superior a 30 km/h.
Os sensores laterais da frente e traseiros são utilizados para detetar veícu-
los estacionados e determinar o local de estacionamento. Consequente-
mente, quando não for possível detetar o espaço para estacionamento (P.
437), não será emitida a orientação.
Se não houver veículos estacionados, o local de estacionamento não é
detetado. Portanto o modo de assistência ao estacionamento em mar-
cha--atrás não pode ser utilizado.
Se não conseguir detetar o ambiente em torno do local de estacionamento,
o modo de assistência ao estacionamento em marcha-atrás pode não fun-
cionar.
Dependendo das condições do local de
estacionamento, se não houver espaço
suficiente na parte da frente do veículo
para fazer a manobra de estaciona-
mento, o local de estacionamento alvo
poderá não ser acessível.
Local de estacionamento pretendido
Parede
1
2

4274-5. Utilização dos sistemas de apoio à condução
4
Condução
Sugestões para o modo de assistência ao estacionamento em marcha-
-atrás
Deixe um espaço de, aproximadamente,
1 m de qualquer veículo estacionado e
aproxime-se do local de estacionamento
pretendido. Se o espaço entre o seu veí-
culo e qualquer outro veículo estacio-
nado for muito grande, os sensores
laterais da frente e traseiros podem não
detetar os veículos estacionados.
Pare de modo a que o centro do local de
estacionamento pretendido fique per-
pendicular ao veículo. Para além disso,
pressione o interruptor do S-IPA apenas
quando o veículo estiver completamente
parado.
AT E N Ç Ã O
Se a superfície da estrada tiver declives ou inclinações, pode não ser pos-
sível definir o local de estacionamento alvo. Para além disso, o veículo
pode ser estacionado num ângulo ou pode ficar desviado do local de esta-
cionamento. Nestas situações não utilize o modo de assistência ao esta-
cionamento em marcha-atrás.
Quando estacionar num local estreito, o veículo pode ficar próximo dos
veículos que estão nas imediações. Se lhe parecer que o veículo pode ter
contacto com os mesmos, pare-o pressionando o pedal do travão.
Pode não ser possível detetar objetos que estejam próximos do chão.
Verifique diretamente a segurança da área circundante e, se lhe parecer
que o veículo pode embater num obstáculo, pare o veículo pressionando
o pedal do travão.
Dependendo do ambiente envolvente, tal como outros veículos estaciona-
dos, o veículo pode ser estacionado em ângulo ou ficar desviado do local
de estacionamento. Ajuste manualmente o alinhamento do veículo con-
forme necessário.
1 m

4284-5. Utilização dos sistemas de apoio à condução

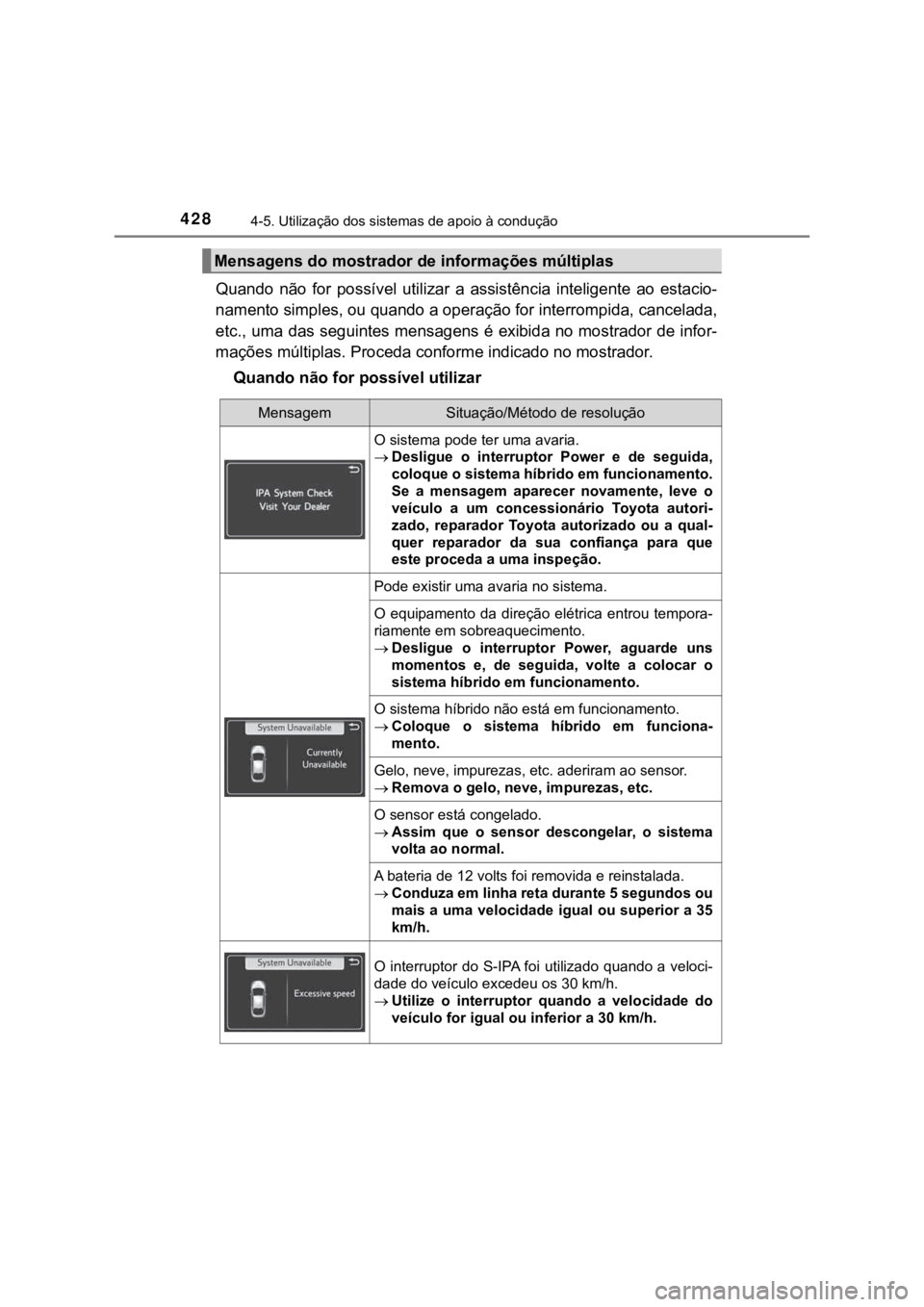

Quando não for possível utilizar a assistência inteligente ao estacio-
namento simples, ou quando a operação for interrompida, cancelada,
etc., uma das seguintes mensagens é exibida no mostrador de infor-
mações múltiplas. Proceda conforme indicado no mostrador.
Quando não for possível utilizar
Mensagens do mostrador de informações múltiplas
MensagemSituação/Método de resolução
O sistema pode ter uma avaria.
Desligue o interruptor Power e de seguida,
coloque o sistema híbrido em funcionamento.
Se a mensagem aparecer novamente, leve o
veículo a um concessionário Toyota autori-
zado, reparador Toyota autorizado ou a qual-
quer reparador da sua confiança para que
este proceda a uma inspeção.
Pode existir uma avaria no sistema.
O equipamento da direção elétrica entrou tempora-
riamente em sobreaquecimento.
Desligue o interruptor Power, aguarde uns
momentos e, de seguida, volte a colocar o
sistema híbrido em funcionamento.
O sistema híbrido não está em funcionamento.
Coloque o sistema híbrido em funciona-
mento.
Gelo, neve, impurezas, etc. aderiram ao sensor.
Remova o gelo, neve, impurezas, etc.
O sensor está congelado.
Assim que o sensor descongelar, o sistema
volta ao normal.
A bateria de 12 volts foi removida e reinstalada.
Conduza em linha reta durante 5 segundos ou
mais a uma velocidade igual ou superior a 35
km/h.
O interruptor do S-IPA foi utilizado quando a veloci-
dade do veículo excedeu os 30 km/h.
Utilize o interruptor quando a velocidade do
veículo for igual ou inferior a 30 km/h.

4334-5. Utilização dos sistemas de apoio à condução
4
Condução
Sensores
Detetam o veículo para ajudar a determinar o local de estaciona-
mento.
Sensores laterais, frente
Sensores laterais, traseira
Precauções durante a utilização
1
2
Alcance da deteção do sensor quando
utilizar o modo de assistência ao esta-
cionamento em paralelo
Local de estacionamento pretendido
Alcance da deteção do sensor quando
utilizar o modo de assistência ao esta-
cionamento em paralelo
Local de estacionamento pretendido
1
1

4364-5. Utilização dos sistemas de apoio à condução
AV I S O
Não utilize o sistema nas situações que se seguem, uma vez que este
poderá não conseguir auxiliá-lo a chegar ao local de estacionamento e
poderá causar um acidente.
• Num local que não um parque de estacionamento
• Num parque de estacionamento que não esteja pavimentado e não
tenha linhas divisórias, tal como num parque com areia ou gravilha
• Num parque de estacionamento com inclinações ou ondulações na
estrada
• Numa estrada congelada, coberta com neve ou escorregadia
• Quando o piso estiver a a derreter devido a temperaturas quentes
• Existe um obstáculo entre o veículo e o local de estacionamento alvo
• Quando o veículo estiver equipado com correntes nos pneus ou com
pneu de reserva compacto (se equipado)
Não utilize outros pneus que não os recomendados pelo fabricante. O sis-
tema pode não funcionar devidamente. Quando substituir os pneus, con-
tacte um concessionário Toyota autorizado, reparador Toyota autorizado ou
qualquer reparador da sua confiança.
O sistema pode não conseguir posicionar o veículo na localização definida,
nas seguintes situações.
• Quando circular com os pneus extremamente gastos, ou quando a pres-
são dos pneus estiver baixa
• O veículo transporta uma grande quantidade de carga
• O veículo está inclinado devido a carga, etc. que só está localizada num
dos lados do veículo
• O parque de estacionamento tem aquecimento do pavimento para evitar
que o piso congele.
Se em qualquer outra situação quando a posição definida e a posição do
veículo diferir muito, leve o seu veículo a um concessionário Toyota autori-
zado, reparador Toyota autorizado ou a qualquer reparador da sua con-
fiança.
Certifique-se que cumpre com as seguintes precauções relativamente ao
modo de assistência de saída do estacionamento em paralelo.
O modo de assistência de saída do estacionamento em paralelo é uma
função utilizada quando sai de um local de estacionamento em paralelo.
Contudo, pode não ser possível utilizar esta função se forem detetados
obstáculos ou pessoas à frente do veículo. Utilize apenas esta função
quando sair de um local de estacionamento em paralelo. No caso de o
volante da direção se mover, desligue o sistema através do interruptor do
S-IPA ou utilize o volante da direção para interromper o controlo.
Se utilizar erradamente o modo de assistência de saída do estacionamento
em nas situações que se seguem, o veículo pode entrar em contacto com
um obstáculo.
A função de saída é utilizada quando for detetado um obstáculo, mas este
não for detetado pelos sensores laterais (tal como quando o veículo está
diretamente ao lado de um poste).

4374-5. Utilização dos sistemas de apoio à condução
4
Condução
AV I S O
Cumpra com as seguintes precauções, uma vez que os sensores podem
deixar de funcionar, o que pode provocar um acidente.
• Não submeta o sensor a impactos fortes embatendo com o mesmo,
etc. Pode comprometer o seu funcionamento.
• Quando utilizar a lavagem de alta pressão para lavar o veículo, não
borrife água diretamente nos sensores. O equipamento pode não fun-
cionar devidamente se for sujeito a um impacto forte dos jatos de água
da lavagem a alta pressão. Se o para-choques do veículo bater em
algo, o funcionamento do sensor pode ficar comprometido devido a
uma avaria. Leve o seu veículo a um concessionário Toyota autorizado,
reparador Toyota autorizado ou a qualquer reparador da sua confiança.
Nas situações que se seguem, os sensores podem não funcionar normal-
mente e, consequentemente, pode ocorrer um acidente. Conduza com
cuidado.
• Podem não ser detetados obstáculos nas áreas laterais até ser com-
pletada a avaliação nas áreas laterais. (P. 386)
• Mesmo após a avaliação das áreas laterais estar completa, obstáculos
como outros veículos, os peões ou animais que se aproximarem dos
lados do veículo não podem ser detetados.
• O sensor está congelado (se descongelar o sistema volta ao seu fun-
cionamento normal).
Pode ser exibida uma mensagem de aviso em temperaturas baixas,
devido ao congelamento do sensor e este pode não detetar veículos
estacionados.
• O sensor está obstruído por uma mão.
• O veículo está bastante inclinado.
• A temperatura está extremamente quente ou fria.
• O veículo é conduzido em estradas onduladas, inclinações, piso com
gravilha, em áreas com relva alta, etc.
• Está próxima uma fonte de ondas ultrassónicas, como uma buzina ou
sensores de outro veículo, um motor de um motociclo ou travões de ar
de um veículo extenso.
• Chuva intensa ou água atinge o veículo.
• O ângulo do sensor pode ser desviado quando o controlo de assistên-
cia inicia mesmo se houver um veículo estacionado próximo do local de
estacionamento pretendido. Leve o seu veículo a um concessionário
Toyota autorizado, reparador Toyota autorizado ou a qualquer outro
reparador da sua confiança.
• Não instale acessórios no alcance da deteção do sensor.

4966-1. Cuidados e manutenção
Limpe a superfície com um pano macio e seco para remover qualquer res-
quício de humidade.
Para remover resquícios de óleo, utilize toalhetes embebidos em álcool ou
um produto similar.
AV I S O
Quando lavar o veículo
Não aplique água dentro do compartimento do motor. Se o fizer, os compo-
nentes elétricos, etc. podem incendiar.
Quando limpar o para-brisas (veículos com limpa-para-brisas com sen-
sor de chuva)
Se colocar um pano molhado ou algo semelhante junto ao sensor de chuva
Se algo embater contra o para-brisas
Se tocar diretamente no corpo do sensor de chuva ou se algo embater con-
tra o mesmo
Cuidados a ter com o tubo de escape
Os gases de escape fazem com que o tubo de escape fique bastante
quente.
Quando lavar o veículo, tenha cuidado para não tocar no tubo de escape
até este ter arrefecido o suficiente, uma vez que se tocar no tubo de escape
quente poderá sofrer queimaduras.
Precauções relativamente ao para-choques traseiro com Monitoriza-
ção do Ângulo Morto (se equipado)
Se a pintura do para-choques traseiro estiver lascada ou riscada, o sistema
pode ter uma avaria. Se tal acontecer, consulte concessionário Toyota auto-
rizado, reparador Toyota autorizado ou qualquer reparador da sua con-
fiança.
Desligue o interruptor do limpa-vidros.
Se o interruptor do limpa-vidros estiver na
posição , o interruptor pode inespe-
radamente entrar em funcionamento nas
situações que se seguem. Consequente-
mente poderá entalar as mãos ou pode-
rão ocorrer ferimentos graves. Para além
disso pode danificar as escovas do limpa-
-vidros.
Se tocar com a mão no sensor de chuva
na parte superior do para-brisas.
Desligado
