TOYOTA PRIUS PLUG-IN HYBRID 2016 Manual de utilização (in Portuguese)

1192-2. Carregamento
2
Sistema híbrido plug-in

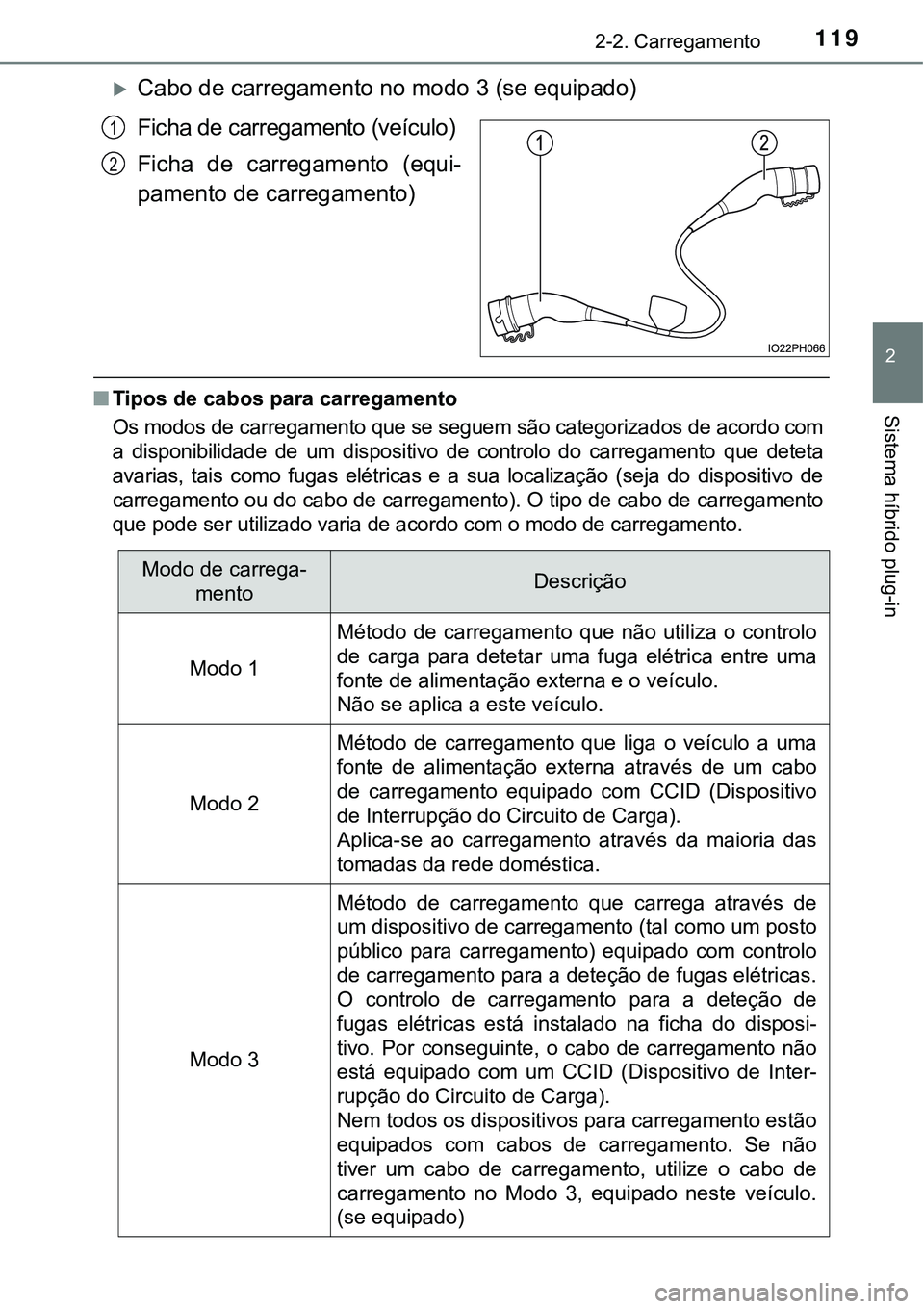

Cabo de carregamento no modo 3 (se equipado)
Ficha de carregamento (veículo)
Ficha de carregamento (equi-
pamento de carregamento)
nTipos de cabos para carregamento
Os modos de carregamento que se seguem são categorizados de acordo com
a disponibilidade de um dispositivo de controlo do carregamento que deteta
avarias, tais como fugas elétricas e a sua localização (seja do dispositivo de
carregamento ou do cabo de carregamento). O tipo de cabo de carregamento
que pode ser utilizado varia de acordo com o modo de carregamento.
1
2
Modo de carrega-
mentoDescrição
Modo 1
Método de carregamento que não utiliza o controlo
de carga para detetar uma fuga elétrica entre uma
fonte de alimentação externa e o veículo.
Não se aplica a este veículo.
Modo 2
Método de carregamento que liga o veículo a uma
fonte de alimentação externa através de um cabo
de carregamento equipado com CCID (Dispositivo
de Interrupção do Circuito de Carga).
Aplica-se ao carregamento através da maioria das
tomadas da rede doméstica.
Modo 3
Método de carregamento que carrega através de
um dispositivo de carregamento (tal como um posto
público para carregamento) equipado com controlo
de carregamento para a deteção de fugas elétricas.
O controlo de carregamento para a deteção de
fugas elétricas está instalado na ficha do disposi-
tivo. Por conseguinte, o cabo de carregamento não
está equipado com um CCID (Dispositivo de Inter-
rupção do Circuito de Carga).
Nem todos os dispositivos para carregamento estão
equipados com cabos de carregamento. Se não
tiver um cabo de carregamento, utilize o cabo de
carregamento no Modo 3, equipado neste veículo.
(se equipado)

1202-2. Carregamento

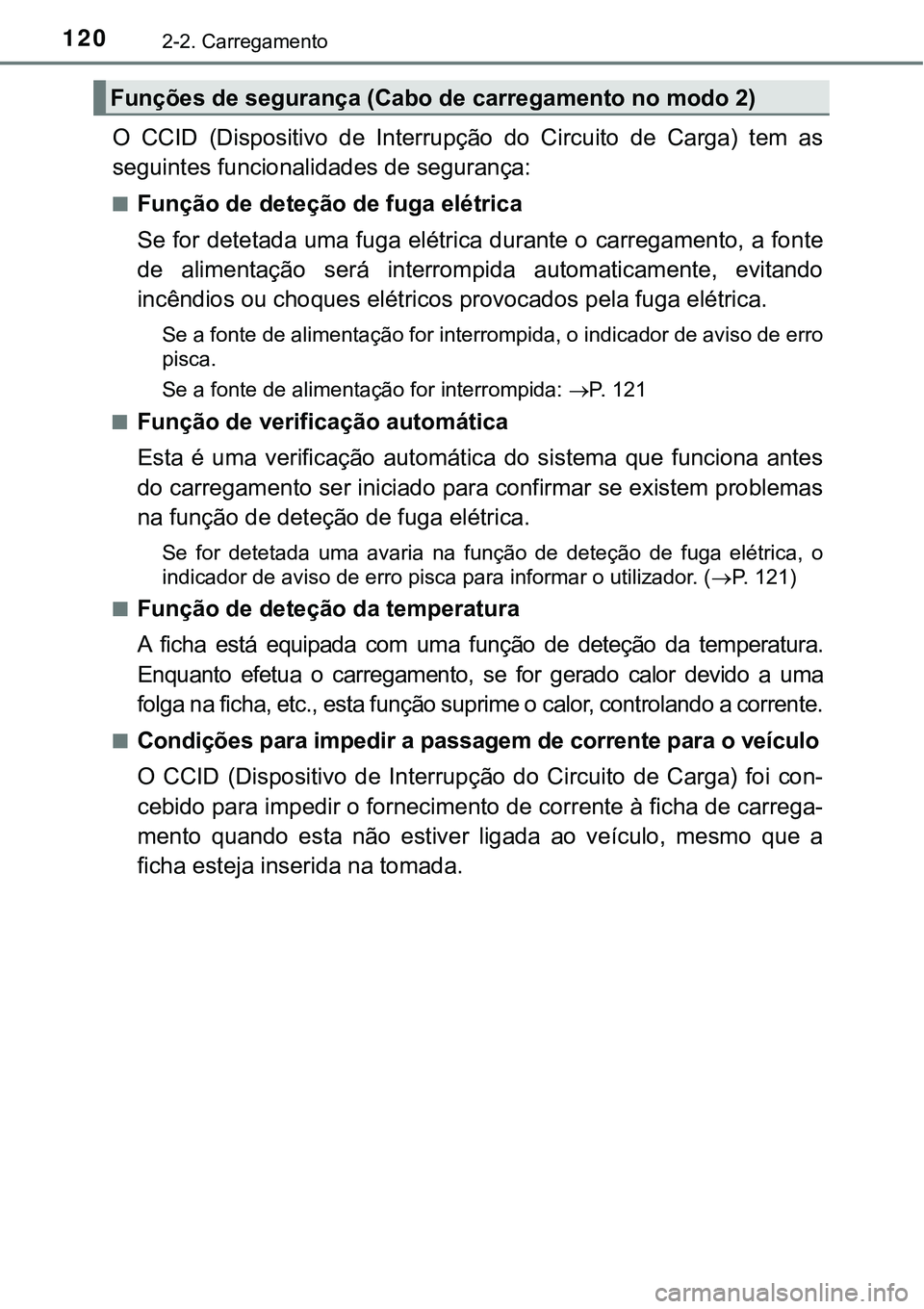

O CCID (Dispositivo de Interrupção do Circuito de Carga) tem as
seguintes funcionalidades de segurança:
nFunção de deteção de fuga elétrica
Se for detetada uma fuga elétrica durante o carregamento, a fonte
de alimentação será interrompida automaticamente, evitando
incêndios ou choques elétricos provocados pela fuga elétrica.
Se a fonte de alimentação for interrompida, o indicador de aviso de erro
pisca.
Se a fonte de alimentação for interrompida: P. 121
n
Função de verificação automática
Esta é uma verificação automática do sistema que funciona antes
do carregamento ser iniciado para confirmar se existem problemas
na função de deteção de fuga elétrica.
Se for detetada uma avaria na função de deteção de fuga elétrica, o
indicador de aviso de erro pisca para informar o utilizador. (P. 121)
n
Função de deteção da temperatura
A ficha está equipada com uma função de deteção da temperatura.
Enquanto efetua o carregamento, se for gerado calor devido a uma
folga na ficha, etc., esta função suprime o calor, controlando a corrente.
nCondições para impedir a passagem de corrente para o veículo
O CCID (Dispositivo de Interrupção do Circuito de Carga) foi con-
cebido para impedir o fornecimento de corrente à ficha de carrega-
mento quando esta não estiver ligada ao veículo, mesmo que a
ficha esteja inserida na tomada.
Funções de segurança (Cabo de carregamento no modo 2)

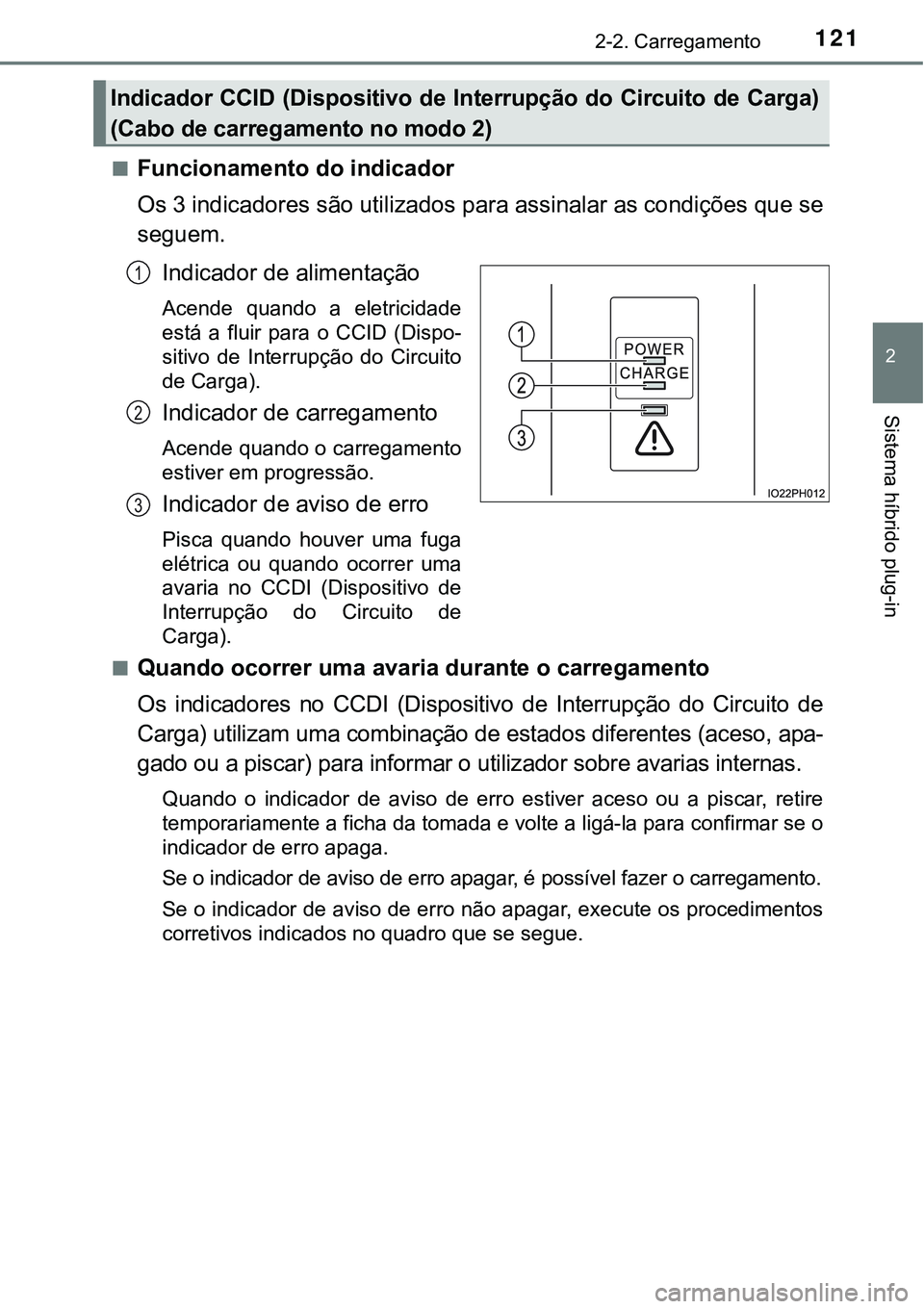

1212-2. Carregamento
2
Sistema híbrido plug-in
nFuncionamento do indicador
Os 3 indicadores são utilizados para assinalar as condições que se
seguem.
Indicador de alimentação
Acende quando a eletricidade
está a fluir para o CCID (Dispo-
sitivo de Interrupção do Circuito
de Carga).
Indicador de carregamento
Acende quando o carregamento
estiver em progressão.
Indicador de aviso de erro
Pisca quando houver uma fuga
elétrica ou quando ocorrer uma
avaria no CCDI (Dispositivo de
Interrupção do Circuito de
Carga).
n
Quando ocorrer uma avaria durante o carregamento
Os indicadores no CCDI (Dispositivo de Interrupção do Circuito de
Carga) utilizam uma combinação de estados diferentes (aceso, apa-
gado ou a piscar) para informar o utilizador sobre avarias internas.
Quando o indicador de aviso de erro estiver aceso ou a piscar, retire
temporariamente a ficha da tomada e volte a ligá-la para confirmar se o
indicador de erro apaga.
Se o indicador de aviso de erro apagar, é possível fazer o carregamento.
Se o indicador de aviso de erro não apagar, execute os procedimentos
corretivos indicados no quadro que se segue.
Indicador CCID (Dispositivo de Interrupção do Circuito de Carga)
(Cabo de carregamento no modo 2)
1
2
3

1222-2. Carregamento
*1: Quando isto acontecer, o carregamento é feito sem uma corrente de carre-
gamento limitada.
*2: Quando isto acontecer, o carregamento é feito com uma corrente de carre-
gamento limitada.
EstadoIndicador de
alimentaçãoIndicador de
aviso de erroCausa/Procedimento corretivo
Erro no
sistema de
carrega-
mentoApagadoApagado ou
acesoFoi detetada uma fuga elétrica e o
carregamento foi cancelado ou
existe uma avaria no cabo de car-
regamento.
Consulte um concessionário
ou reparador Toyota autoriza-
do ou outro profissional igual-
mente qualificado e equipado. Aceso Pisca
Avaria na
deteção da
tempera-
tura da
ficha
PiscaPisca
Existe uma avaria na peça de
deteção de avaria da ficha.
*1
Consulte um concessionário
ou reparador Toyota autoriza-
do ou outro profissional igual-
mente qualificado e equipado.
Deteção
de
aumento
de tempe-
ratura da
ficha
PiscaApagado
É detetado um aumento na tem-
peratura da ficha devido a uma
ligação incorreta entre a tomada e
a ficha.
*2
Certifique-se que a ficha está
devidamente inserida na
tomada.
Aviso do
tempo de
vida útil do
cabo de
carrega-
mento
AcesoPisca
O número de carregamentos feitos
utilizando o cabo de carregamento
está a aproximar-se do fim do seu
tempo de vida útil.
Consulte um concessionário
ou reparador Toyota autoriza-
do ou outro profissional igual-
mente qualificado e equipado.
Tempo de
vida útil do
cabo de
carrega-
mento
AcesoAceso
O número de carregamentos feitos
utilizando o cabo de carregamento
ultrapassou o número de utiliza-
ções possíveis.
Consulte um concessionário
ou reparador Toyota autoriza-
do ou outro profissional igual-
mente qualificado e equipado.

1232-2. Carregamento
2
Sistema híbrido plug-in

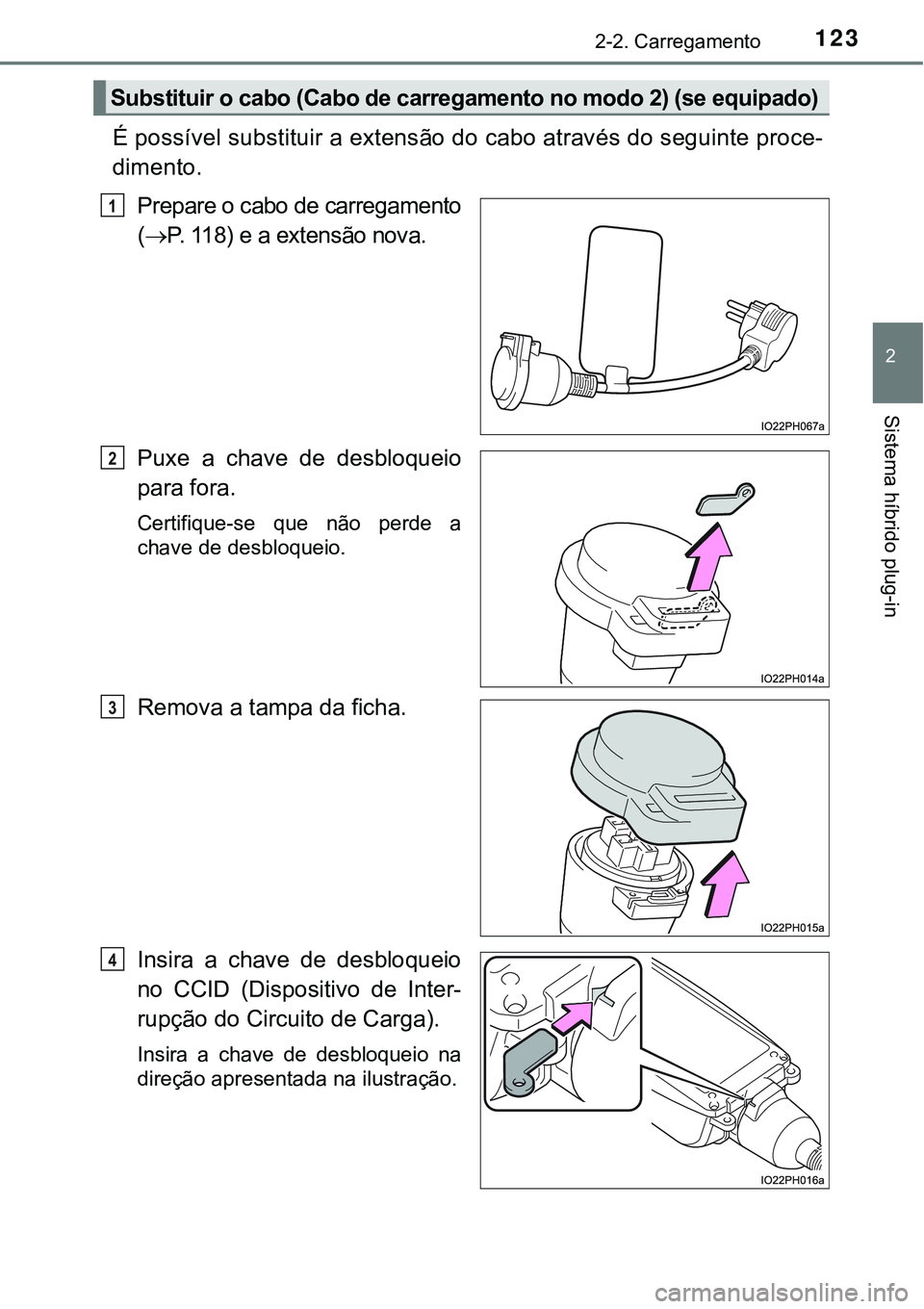

É possível substituir a extensão do cabo através do seguinte proce-
dimento.
Prepare o cabo de carregamento
(P. 118) e a extensão nova.
Puxe a chave de desbloqueio
para fora.
Certifique-se que não perde a
chave de desbloqueio.
Remova a tampa da ficha.
Insira a chave de desbloqueio
no CCID (Dispositivo de Inter-
rupção do Circuito de Carga).
Insira a chave de desbloqueio na
direção apresentada na ilustração.
Substituir o cabo (Cabo de carregamento no modo 2) (se equipado)
1
2
3
4

1242-2. Carregamento

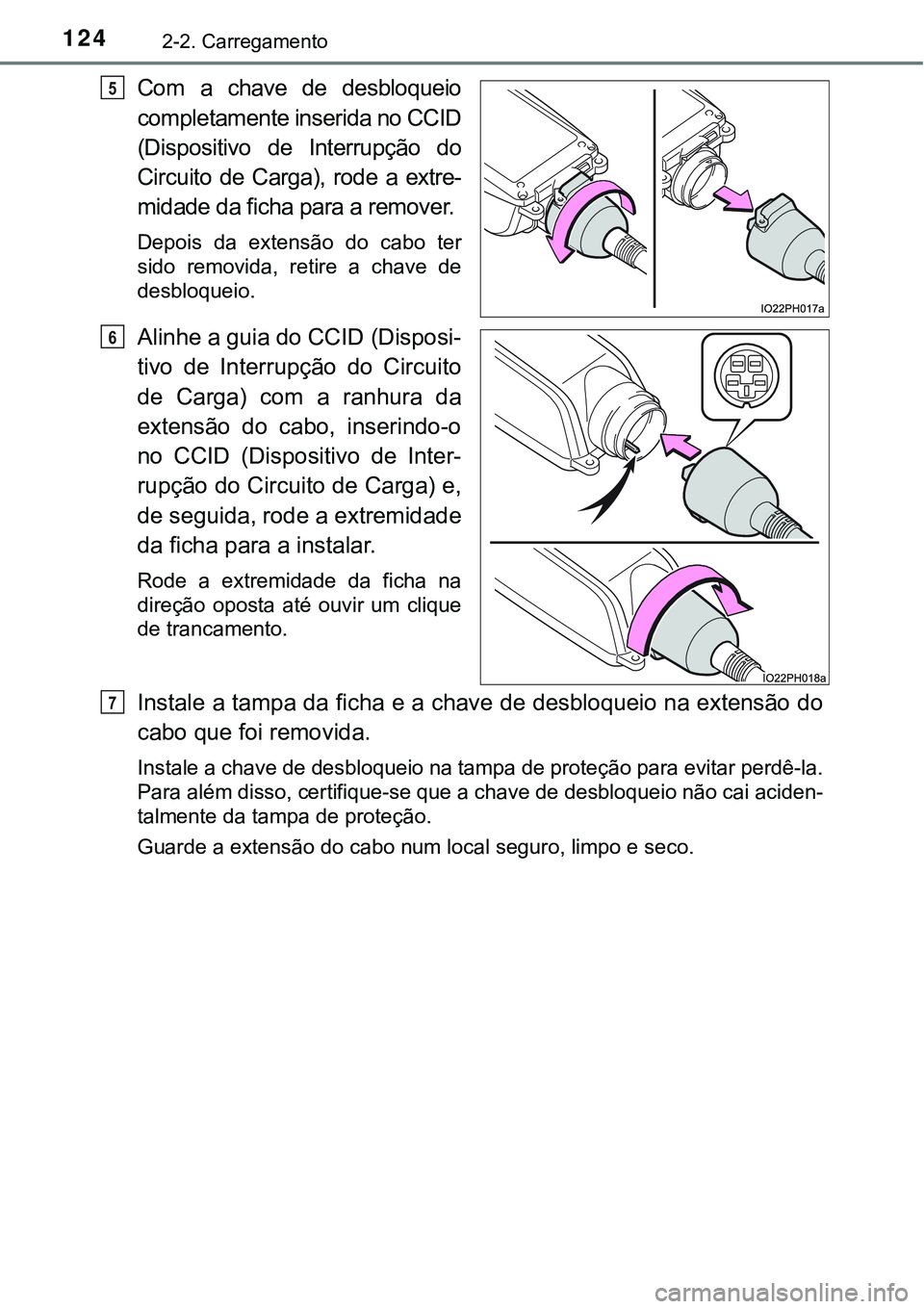

Com a chave de desbloqueio
completamente inserida no CCID
(Dispositivo de Interrupção do
Circuito de Carga), rode a extre-
midade da ficha para a remover.
Depois da extensão do cabo ter
sido removida, retire a chave de
desbloqueio.
Alinhe a guia do CCID (Disposi-
tivo de Interrupção do Circuito
de Carga) com a ranhura da
extensão do cabo, inserindo-o
no CCID (Dispositivo de Inter-
rupção do Circuito de Carga) e,
de seguida, rode a extremidade
da ficha para a instalar.
Rode a extremidade da ficha na
direção oposta até ouvir um clique
de trancamento.
Instale a tampa da ficha e a chave de desbloqueio na extensão do
cabo que foi removida.
Instale a chave de desbloqueio na tampa de proteção para evitar perdê-la.
Para além disso, certifique-se que a chave de desbloqueio não cai aciden-
talmente da tampa de proteção.
Guarde a extensão do cabo num local seguro, limpo e seco.
5
6
7

1252-2. Carregamento
2
Sistema híbrido plug-in

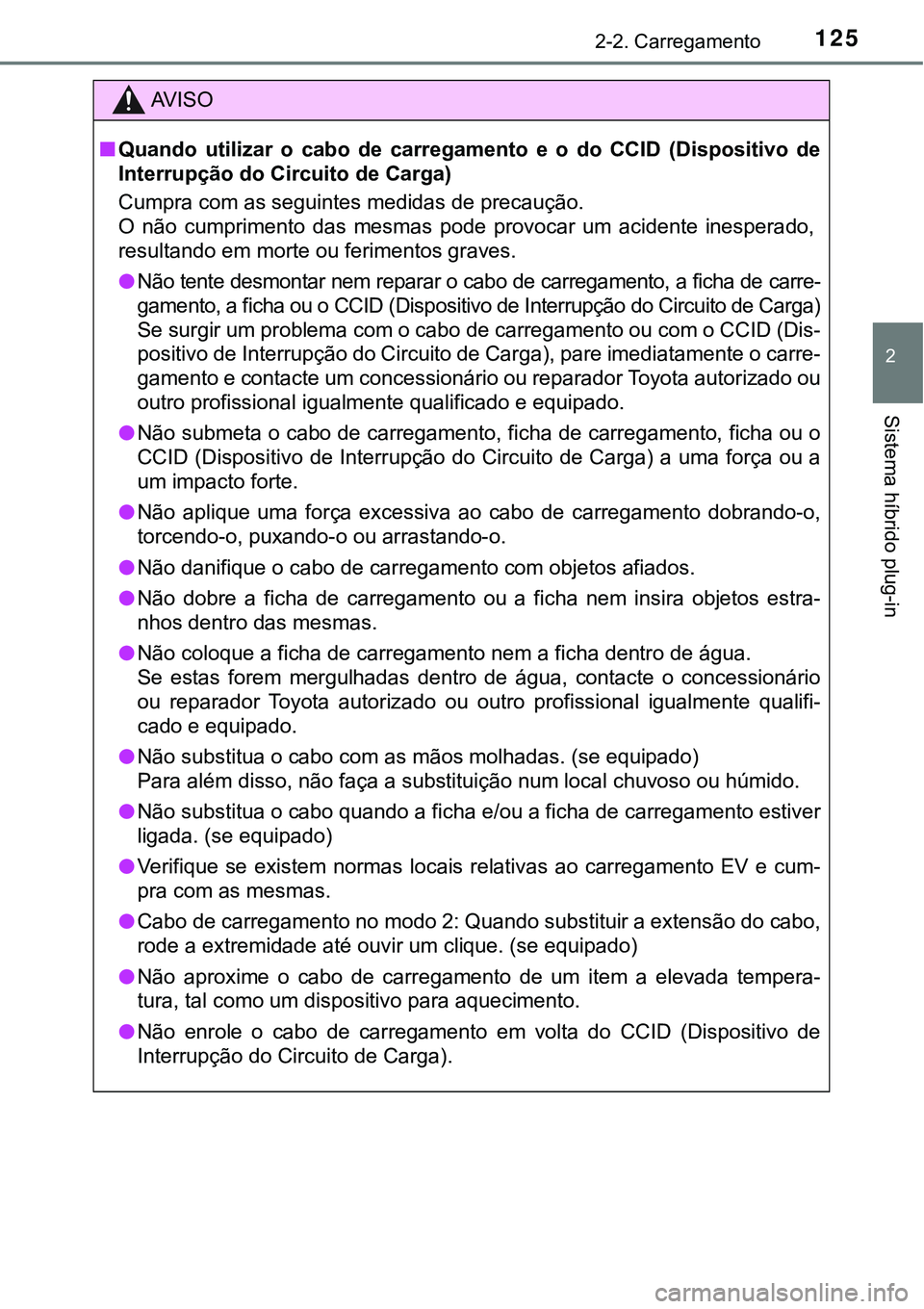

AV I S O
nQuando utilizar o cabo de carregamento e o do CCID (Dispositivo de
Interrupção do Circuito de Carga)
Cumpra com as seguintes medidas de precaução.
O não cumprimento das mesmas pode provocar um acidente inesperado,
resultando em morte ou ferimentos graves.
lNão tente desmontar nem reparar o cabo de carregamento, a ficha de carre-
gamento, a ficha ou o CCID (Dispositivo de Interrupção do Circuito de Carga)
Se surgir um problema com o cabo de carregamento ou com o CCID (Dis-
positivo de Interrupção do Circuito de Carga), pare imediatamente o carre-
gamento e contacte um concessionário ou reparador Toyota autorizado ou
outro profissional igualmente qualificado e equipado.
lNão submeta o cabo de carregamento, ficha de carregamento, ficha ou o
CCID (Dispositivo de Interrupção do Circuito de Carga) a uma força ou a
um impacto forte.
lNão aplique uma força excessiva ao cabo de carregamento dobrando-o,
torcendo-o, puxando-o ou arrastando-o.
lNão danifique o cabo de carregamento com objetos afiados.
lNão dobre a ficha de carregamento ou a ficha nem insira objetos estra-
nhos dentro das mesmas.
lNão coloque a ficha de carregamento nem a ficha dentro de água.
Se estas forem mergulhadas dentro de água, contacte o concessionário
ou reparador Toyota autorizado ou outro profissional igualmente qualifi-
cado e equipado.
lNão substitua o cabo com as mãos molhadas. (se equipado)
<003300440055004400030044004f0070005000030047004c005600560052000f00030051006d0052000300490044006f004400030044000300560058004500560057004c00570058004c006f006d005200030051005800500003004f005200460044004f00
030046004b005800590052005600520003005200580003004b[úmido.
lNão substitua o cabo quando a ficha e/ou a ficha de carregamento estiver
ligada. (se equipado)
lVerifique se existem normas locais relativas ao carregamento EV e cum-
pra com as mesmas.
lCabo de carregamento no modo 2: Quando substituir a extensão do cabo,
rode a extremidade até ouvir um clique. (se equipado)
lNão aproxime o cabo de carregamento de um item a elevada tempera-
tura, tal como um dispositivo para aquecimento.
lNão enrole o cabo de carregamento em volta do CCID (Dispositivo de
Interrupção do Circuito de Carga).

1262-2. Carregamento

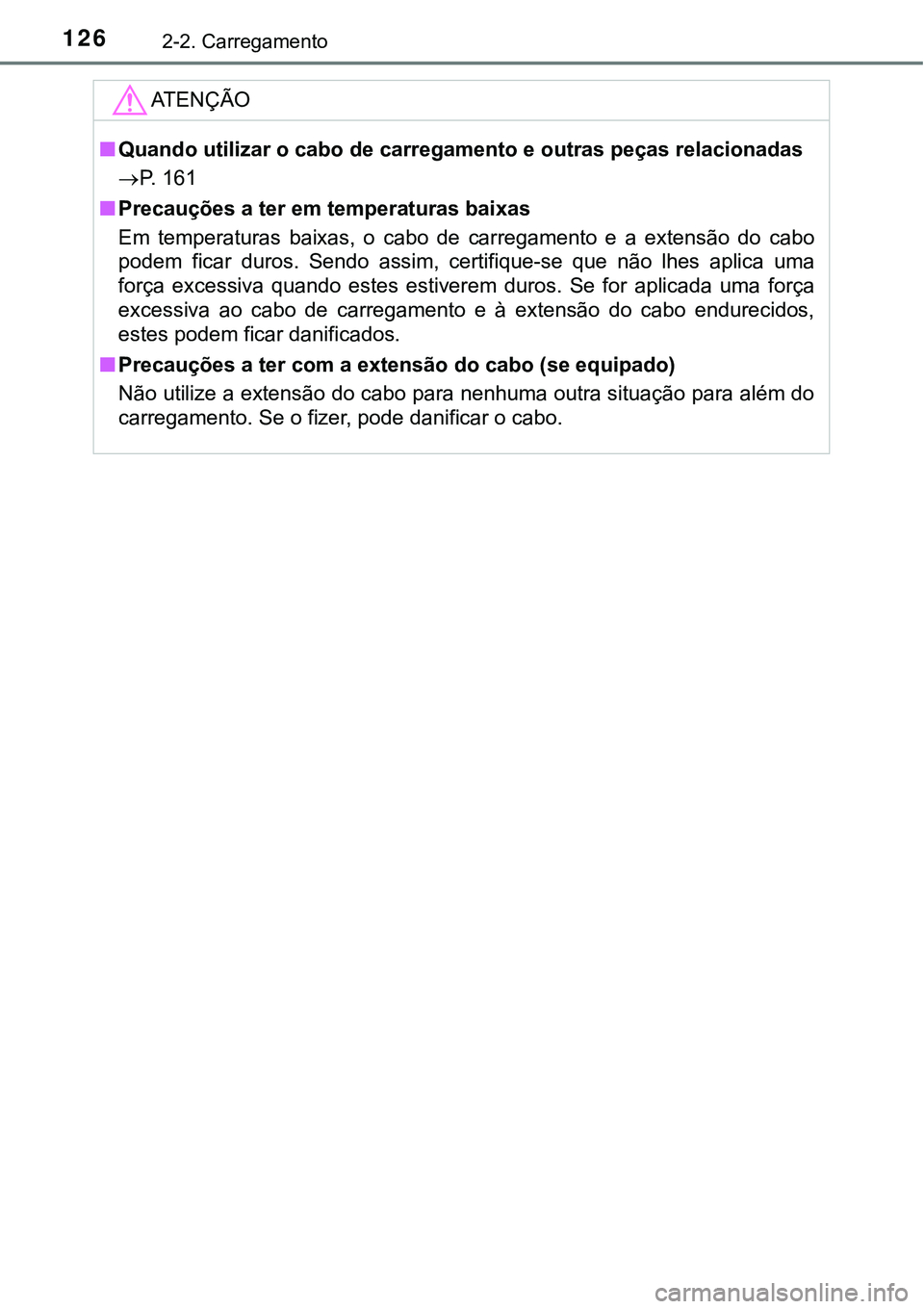

ATENÇÃO
nQuando utilizar o cabo de carregamento e outras peças relacionadas
P. 161
nPrecauções a ter em temperaturas baixas
Em temperaturas baixas, o cabo de carregamento e a extensão do cabo
podem ficar duros. Sendo assim, certifique-se que não lhes aplica uma
força excessiva quando estes estiverem duros. Se for aplicada uma força
excessiva ao cabo de carregamento e à extensão do cabo endurecidos,
estes podem ficar danificados.
nPrecauções a ter com a extensão do cabo (se equipado)
Não utilize a extensão do cabo para nenhuma outra situação para além do
carregamento. Se o fizer, pode danificar o cabo.

1272-2. Carregamento
2
Sistema híbrido plug-in

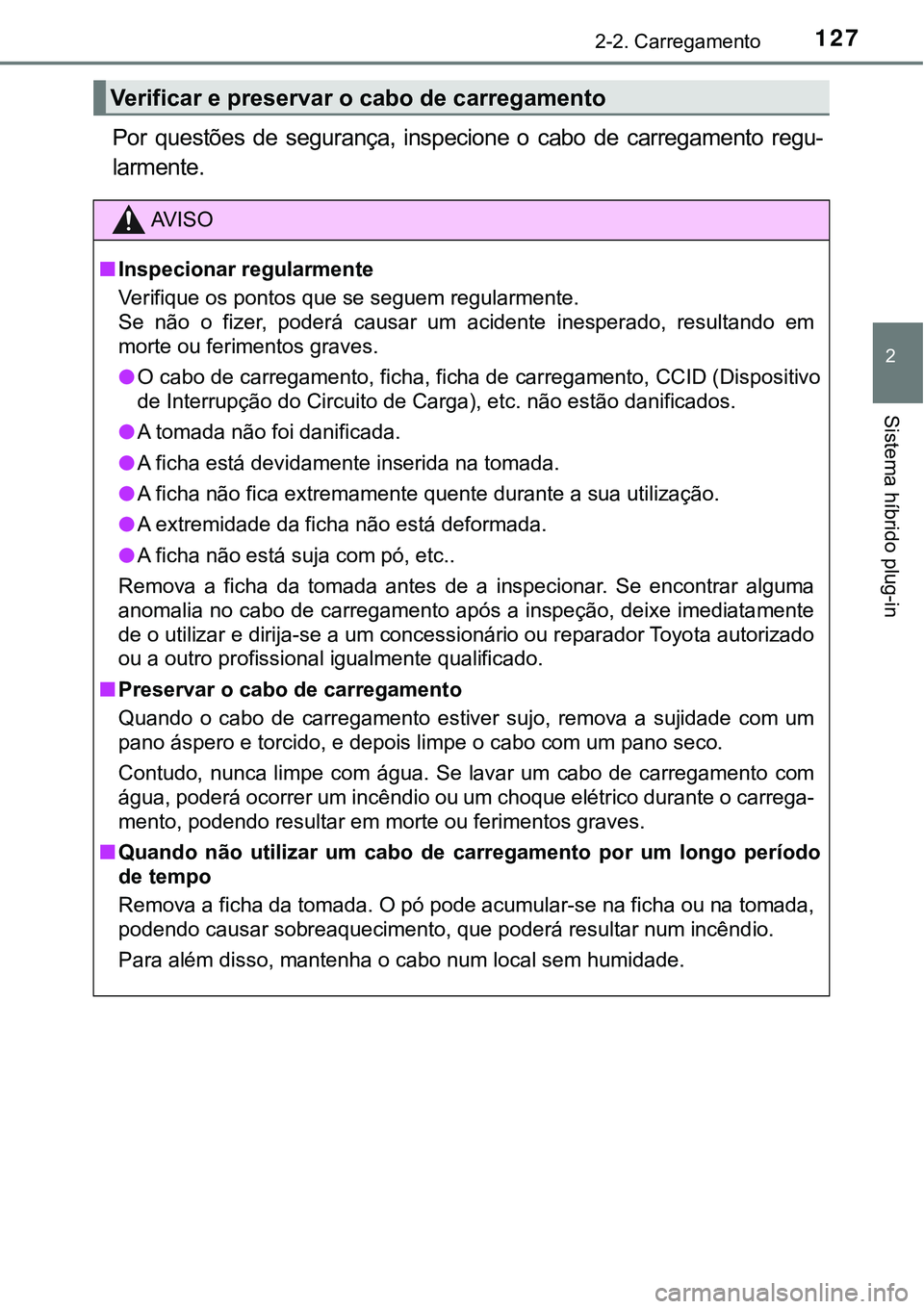

Por questões de segurança, inspecione o cabo de carregamento regu-
larmente.
Verificar e preservar o cabo de carregamento
AV I S O
nInspecionar regularmente
Verifique os pontos que se seguem regularmente.
Se não o fizer, poderá causar um acidente inesperado, resultando em
morte ou ferimentos graves.
lO cabo de carregamento, ficha, ficha de carregamento, CCID (Dispositivo
<004700480003002c0051005700480055005500580053006f006d005200030047005200030026004c005500460058004c005700520003004700480003002600440055004a0044000c000f0003004800570046001100030051006d0052000300480056005700
6d00520003004700440051004c0049004c0046004400470052[s.
lA tomada não foi danificada.
lA ficha está devidamente inserida na tomada.
lA ficha não fica extremamente quente durante a sua utilização.
lA extremidade da ficha não está deformada.
lA ficha não está suja com pó, etc..
Remova a ficha da tomada antes de a inspecionar. Se encontrar alguma
anomalia no cabo de carregamento após a inspeção, deixe imediatamente
de o utilizar e dirija-se a um concessionário ou reparador Toyota autorizado
ou a outro profissional igualmente qualificado.
nPreservar o cabo de carregamento
Quando o cabo de carregamento estiver sujo, remova a sujidade com um
pano áspero e torcido, e depois limpe o cabo com um pano seco.
Contudo, nunca limpe com água. Se lavar um cabo de carregamento com
água, poderá ocorrer um incêndio ou um choque elétrico durante o carrega-
<00500048005100570052000f0003005300520047004800510047005200030055004800560058004f0057004400550003004800500003005000520055005700480003005200580003004900480055004c0050004800510057005200560003004a0055004400
59004800560011[
nQuando não utilizar um cabo de carregamento por um longo período
de tempo
Remova a ficha da tomada. O pó pode acumular-se na ficha ou na tomada,
<0053005200470048005100470052000300460044005800560044005500030056005200450055004800440054005800480046004c00500048005100570052000f0003005400580048000300530052004700480055006900030055004800560058004f005700
44005500030051005800500003004c00510046007200510047[io.
Para além disso, mantenha o cabo num local sem humidade.

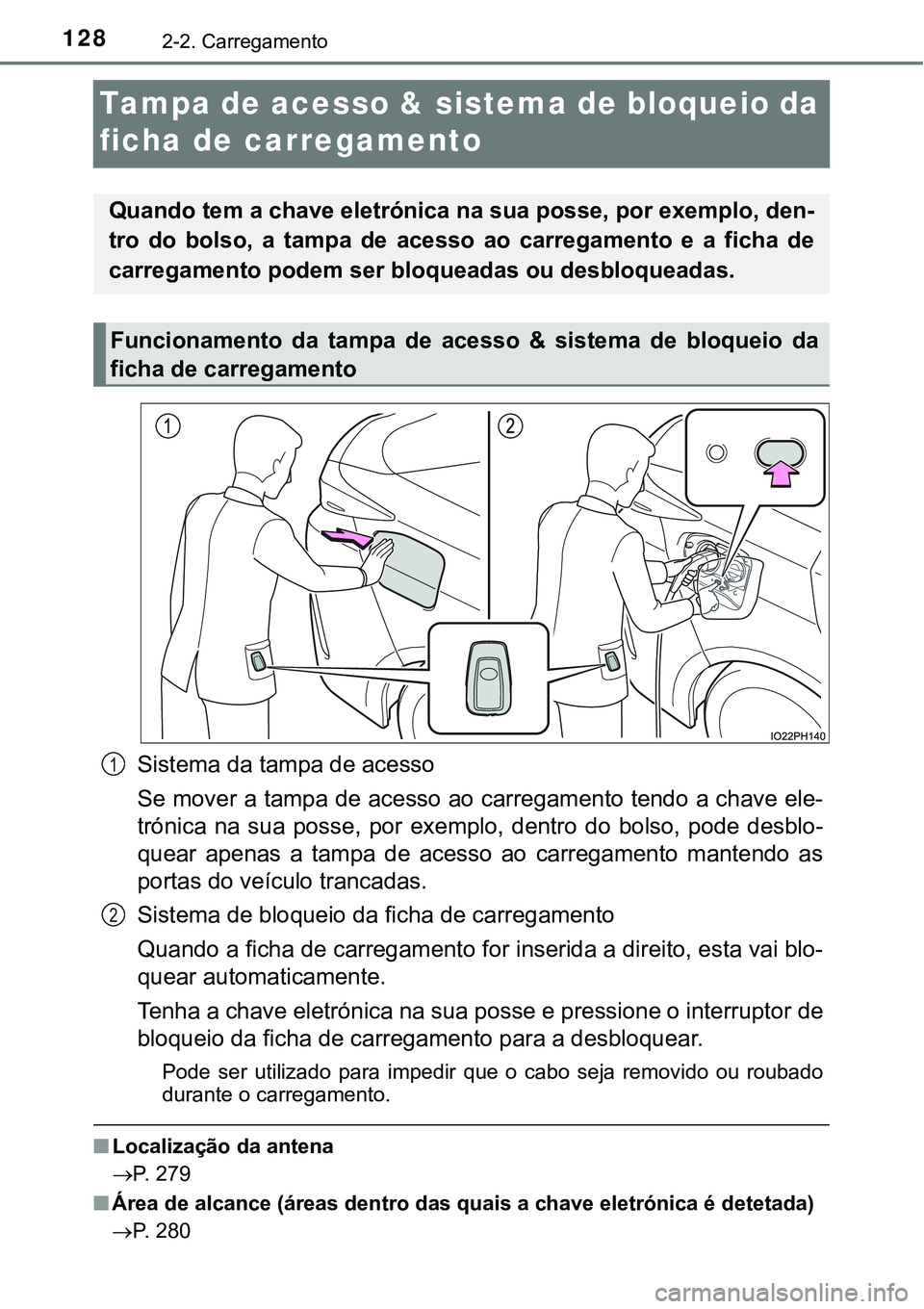

1282-2. Carregamento
Tampa de acesso & sistema de bloqueio da
ficha de carregamento
Sistema da tampa de acesso
Se mover a tampa de acesso ao carregamento tendo a chave ele-
trónica na sua posse, por exemplo, dentro do bolso, pode desblo-
quear apenas a tampa de acesso ao carregamento mantendo as
portas do veículo trancadas.
Sistema de bloqueio da ficha de carregamento
Quando a ficha de carregamento for inserida a direito, esta vai blo-
quear automaticamente.
Tenha a chave eletrónica na sua posse e pressione o interruptor de
bloqueio da ficha de carregamento para a desbloquear.
Pode ser utilizado para impedir que o cabo seja removido ou roubado
durante o carregamento.
nLocalização da antena
P. 279
nÁrea de alcance (áreas dentro das quais a chave eletrónica é detetada)
P. 280
Quando tem a chave eletrónica na sua posse, por exemplo, den-
tro do bolso, a tampa de acesso ao carregamento e a ficha de
carregamento podem ser bloqueadas ou desbloqueadas.
Funcionamento da tampa de acesso & sistema de bloqueio da
ficha de carregamento
1
2
