1492-2. Carregamento
2
Sistema híbrido plug-in

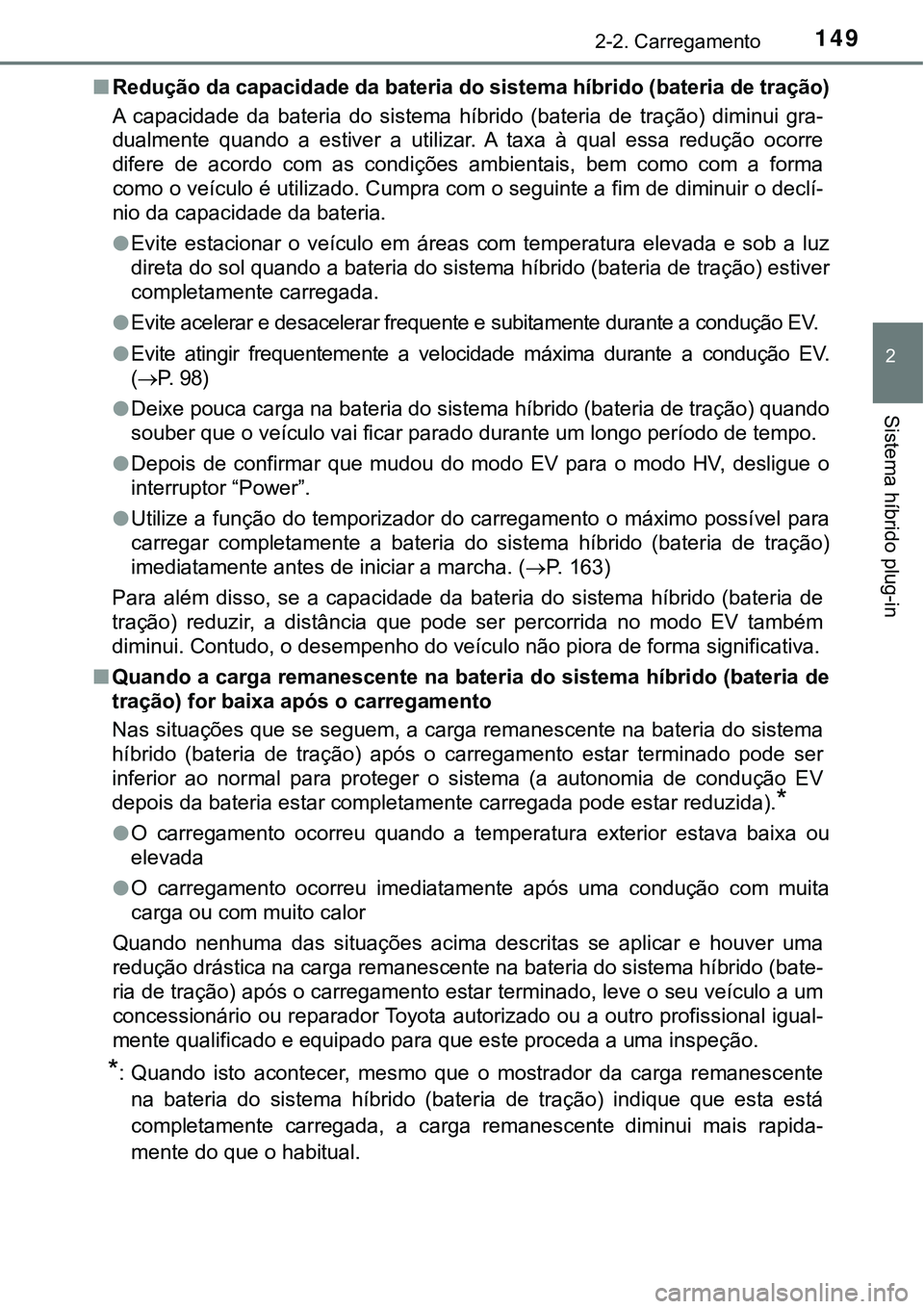

nRedução da capacidade da bateria do sistema híbrido (bateria de tração)
A capacidade da bateria do sistema híbrido (bateria de tração) diminui gra-
dualmente quando a estiver a utilizar. A taxa à qual essa redução ocorre
difere de acordo com as condições ambientais, bem como com a forma
como o veículo é utilizado. Cumpra com o seguinte a fim de diminuir o declí-
nio da capacidade da bateria.
lEvite estacionar o veículo em áreas com temperatura elevada e sob a luz
direta do sol quando a bateria do sistema híbrido (bateria de tração) estiver
completamente carregada.
lEvite acelerar e desacelerar frequente e subitamente durante a condução EV.
lEvite atingir frequentemente a velocidade máxima durante a condução EV.
(P. 98)
lDeixe pouca carga na bateria do sistema híbrido (bateria de tração) quando
souber que o veículo vai ficar parado durante um longo período de tempo.
lDepois de confirmar que mudou do modo EV para o modo HV, desligue o
interruptor “Power”.
lUtilize a função do temporizador do carregamento o máximo possível para
carregar completamente a bateria do sistema híbrido (bateria de tração)
imediatamente antes de iniciar a marcha. (P. 163)
Para além disso, se a capacidade da bateria do sistema híbrido (bateria de
tração) reduzir, a distância que pode ser percorrida no modo EV também
diminui. Contudo, o desempenho do veículo não piora de forma significativa.
nQuando a carga remanescente na bateria do sistema híbrido (bateria de
tração) for baixa após o carregamento
Nas situações que se seguem, a carga remanescente na bateria do sistema
híbrido (bateria de tração) após o carregamento estar terminado pode ser
inferior ao normal para proteger o sistema (a autonomia de condução EV
depois da bateria estar completamente carregada pode estar reduzida).
*
lO carregamento ocorreu quando a temperatura exterior estava baixa ou
elevada
lO carregamento ocorreu imediatamente após uma condução com muita
carga ou com muito calor
Quando nenhuma das situações acima descritas se aplicar e houver uma
redução drástica na carga remanescente na bateria do sistema híbrido (bate-
ria de tração) após o carregamento estar terminado, leve o seu veículo a um
concessionário ou reparador Toyota autorizado ou a outro profissional igual-
mente qualificado e equipado para que este proceda a uma inspeção.
*: Quando isto acontecer, mesmo que o mostrador da carga remanescente
na bateria do sistema híbrido (bateria de tração) indique que esta está
completamente carregada, a carga remanescente diminui mais rapida-
mente do que o habitual.

1502-2. Carregamento
AV I S O

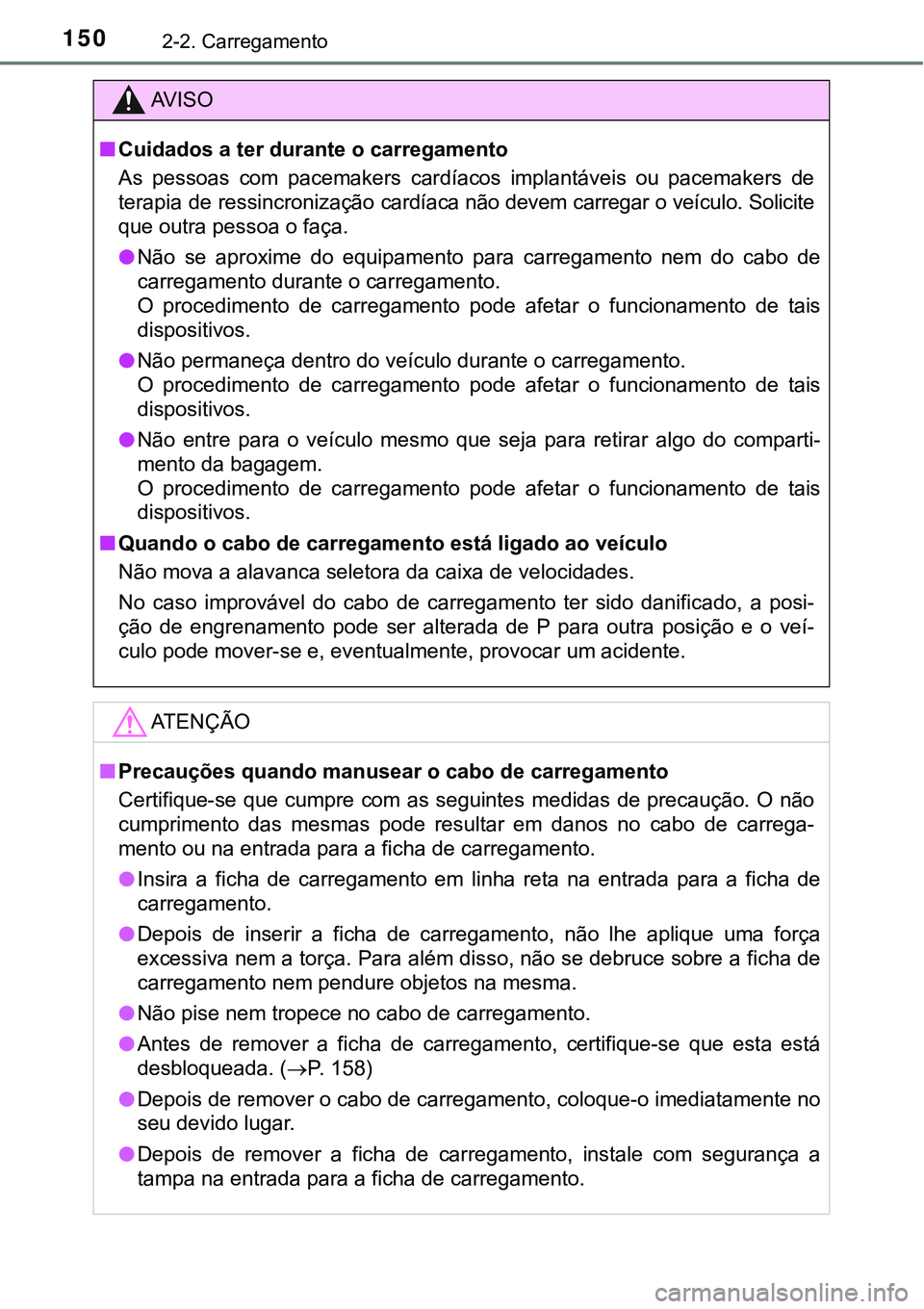

nCuidados a ter durante o carregamento
As pessoas com pacemakers cardíacos implantáveis ou pacemakers de
terapia de ressincronização cardíaca não devem carregar o veículo. Solicite
que outra pessoa o faça.
lNão se aproxime do equipamento para carregamento nem do cabo de
carregamento durante o carregamento.
O procedimento de carregamento pode afetar o funcionamento de tais
dispositivos.
lNão permaneça dentro do veículo durante o carregamento.
O procedimento de carregamento pode afetar o funcionamento de tais
dispositivos.
lNão entre para o veículo mesmo que seja para retirar algo do comparti-
mento da bagagem.
O procedimento de carregamento pode afetar o funcionamento de tais
dispositivos.
nQuando o cabo de carregamento está ligado ao veículo
<0031006d0052000300500052005900440003004400030044004f004400590044005100460044000300560048004f00480057005200550044000300470044000300460044004c005b0044000300470048000300590048004f00520046004c00470044004700
4800560011[
No caso improvável do cabo de carregamento ter sido danificado, a posi-
ção de engrenamento pode ser alterada de P para outra posição e o veí-
culo pode mover-se e, eventualmente, provocar um acidente.
ATENÇÃO
nPrecauções quando manusear o cabo de carregamento
Certifique-se que cumpre com as seguintes medidas de precaução. O não
cumprimento das mesmas pode resultar em danos no cabo de carrega-
mento ou na entrada para a ficha de carregamento.
lInsira a ficha de carregamento em linha reta na entrada para a ficha de
carregamento.
lDepois de inserir a ficha de carregamento, não lhe aplique uma força
excessiva nem a torça. Para além disso, não se debruce sobre a ficha de
carregamento nem pendure objetos na mesma.
lNão pise nem tropece no cabo de carregamento.
lAntes de remover a ficha de carregamento, certifique-se que esta está
desbloqueada. (P. 158)
lDepois de remover o cabo de carregamento, coloque-o imediatamente no
seu devido lugar.
lDepois de remover a ficha de carregamento, instale com segurança a
tampa na entrada para a ficha de carregamento.

1512-2. Carregamento
2
Sistema híbrido plug-in
ATENÇÃO

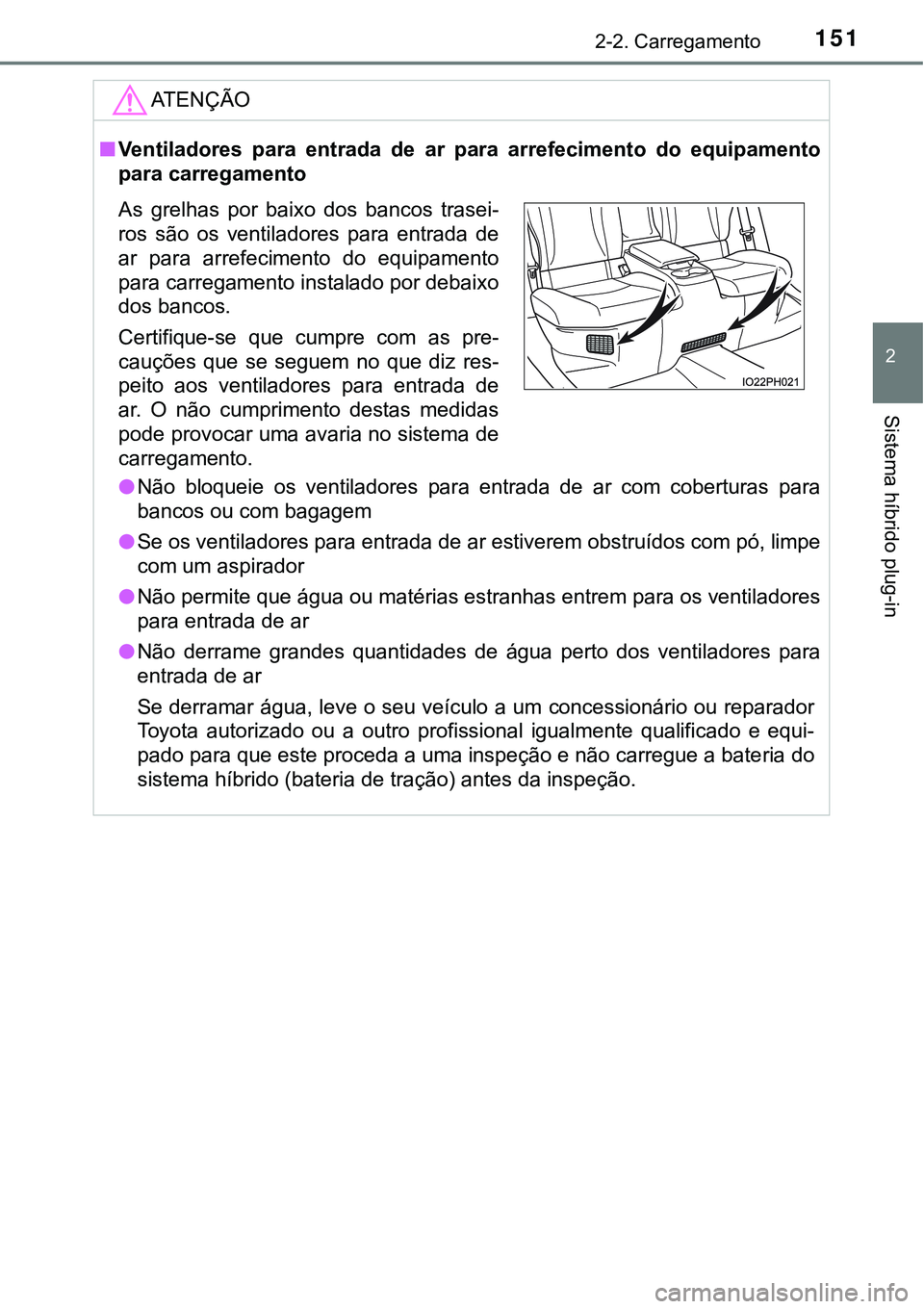

nVentiladores para entrada de ar para arrefecimento do equipamento
para carregamento
lNão bloqueie os ventiladores para entrada de ar com coberturas para
bancos ou com bagagem
lSe os ventiladores para entrada de ar estiverem obstruídos com pó, limpe
com um aspirador
lNão permite que água ou matérias estranhas entrem para os ventiladores
para entrada de ar
lNão derrame grandes quantidades de água perto dos ventiladores para
entrada de ar
Se derramar água, leve o seu veículo a um concessionário ou reparador
Toyota autorizado ou a outro profissional igualmente qualificado e equi-
pado para que este proceda a uma inspeção e não carregue a bateria do
<0056004c005600570048005000440003004b007400450055004c004700520003000b00450044005700480055004c00440003004700480003005700550044006f006d0052000c0003004400510057004800560003004700440003004c005100560053004800
6f006d00520011[
As grelhas por baixo dos bancos trasei-
ros são os ventiladores para entrada de
ar para arrefecimento do equipamento
para carregamento instalado por debaixo
dos bancos.
Certifique-se que cumpre com as pre-
cauções que se seguem no que diz res-
peito aos ventiladores para entrada de
ar. O não cumprimento destas medidas
pode provocar uma avaria no sistema de
carregamento.

1522-2. Carregamento

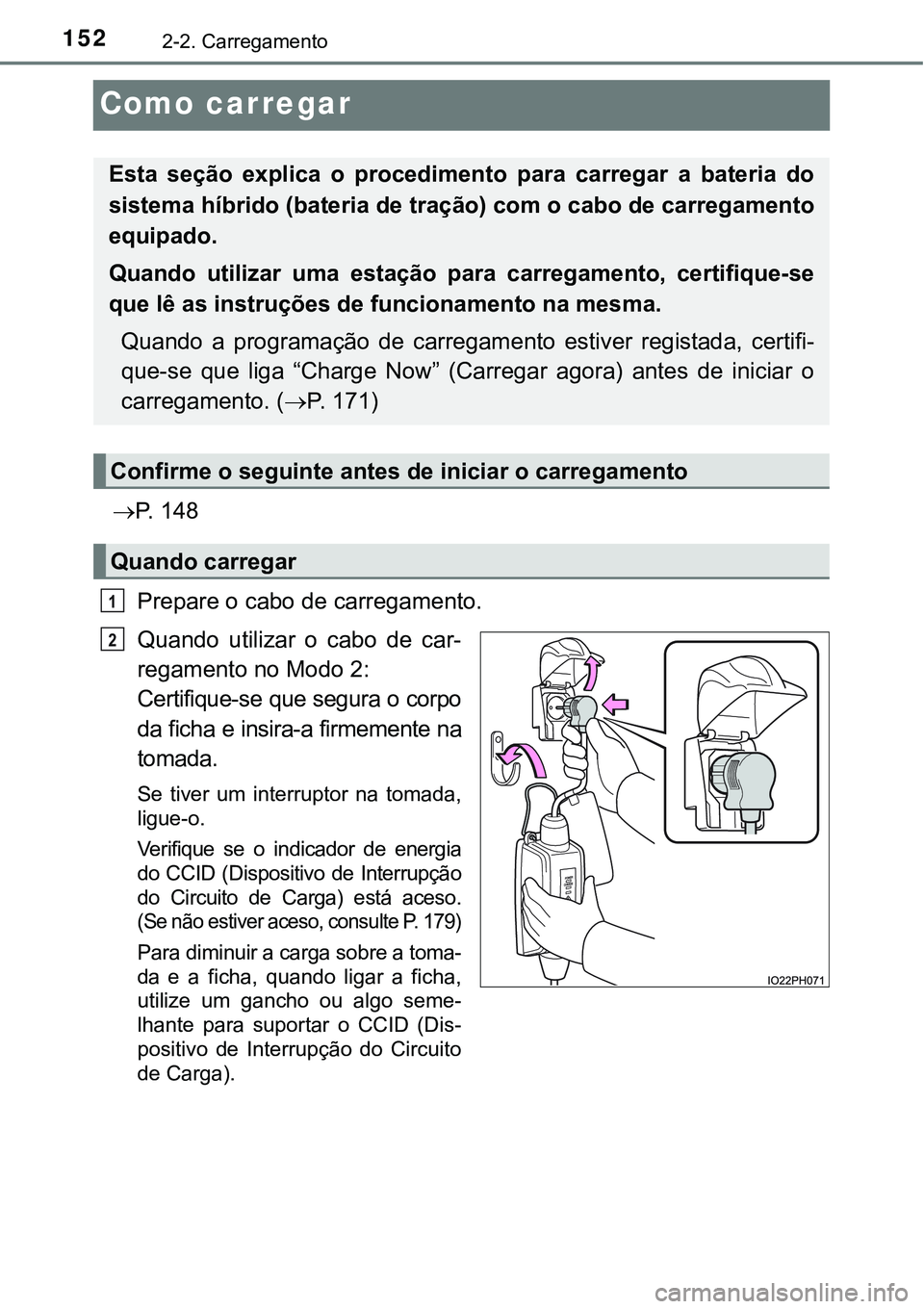

Como carregar
P. 1 4 8
Prepare o cabo de carregamento.
Quando utilizar o cabo de car-
regamento no Modo 2:
Certifique-se que segura o corpo
da ficha e insira-a firmemente na
tomada.
Se tiver um interruptor na tomada,
ligue-o.
Verifique se o indicador de energia
do CCID (Dispositivo de Interrupção
do Circuito de Carga) está aceso.
(Se não estiver aceso, consulte P. 179)
Para diminuir a carga sobre a toma-
da e a ficha, quando ligar a ficha,
utilize um gancho ou algo seme-
lhante para suportar o CCID (Dis-
positivo de Interrupção do Circuito
de Carga).
Esta seção explica o procedimento para carregar a bateria do
sistema híbrido (bateria de tração) com o cabo de carregamento
equipado.
Quando utilizar uma estação para carregamento, certifique-se
que lê as instruções de funcionamento na mesma.
Quando a programação de carregamento estiver registada, certifi-
que-se que liga “Charge Now” (Carregar agora) antes de iniciar o
carregamento. (P. 1 7 1 )
Confirme o seguinte antes de iniciar o carregamento
Quando carregar
1
2

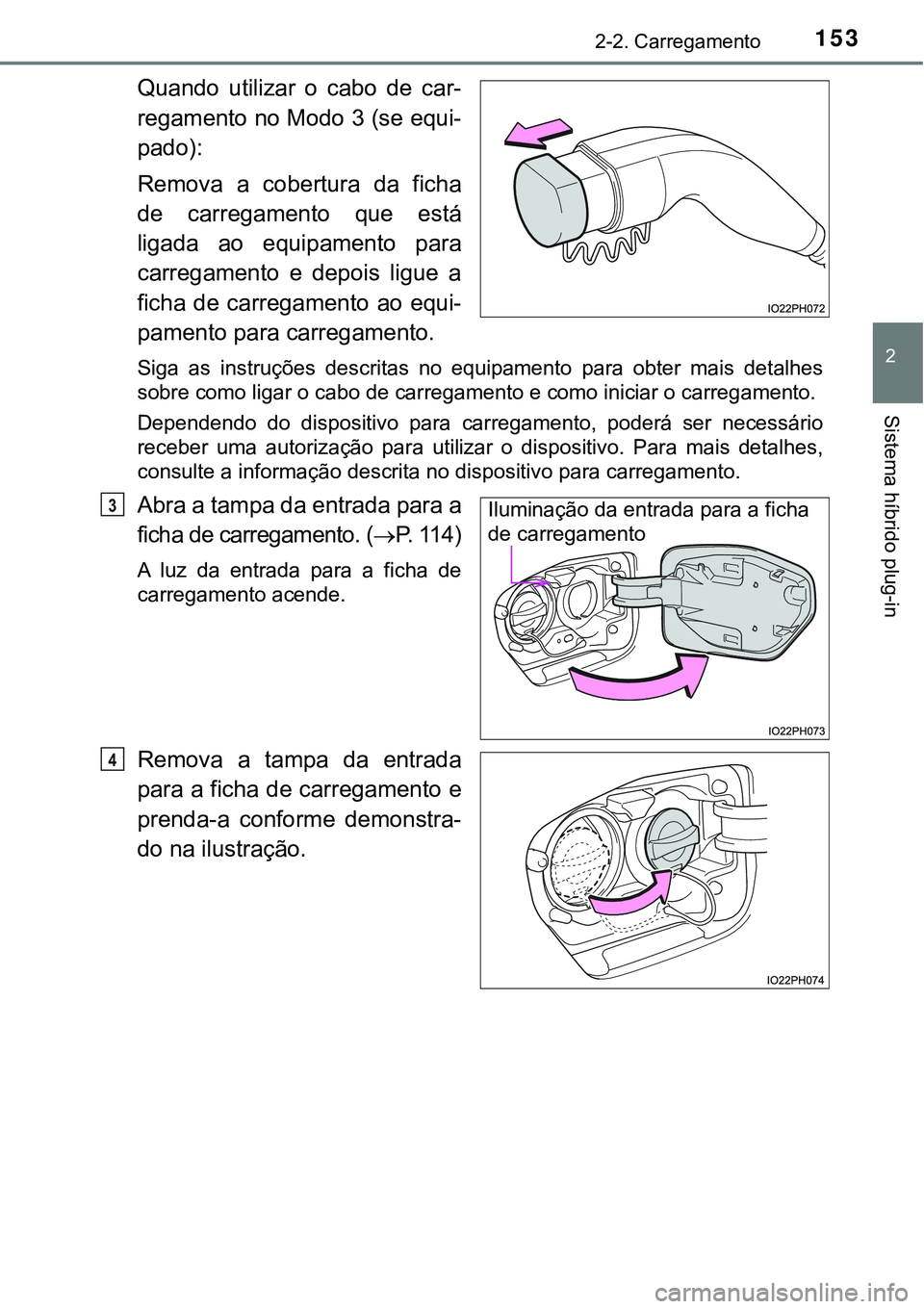

1532-2. Carregamento
2
Sistema híbrido plug-in
Quando utilizar o cabo de car-
regamento no Modo 3 (se equi-
pado):
Remova a cobertura da ficha
de carregamento que está
ligada ao equipamento para
carregamento e depois ligue a
ficha de carregamento ao equi-
pamento para carregamento.
Siga as instruções descritas no equipamento para obter mais detalhes
<00560052004500550048000300460052005000520003004f004c004a004400550003005200030046004400450052000300470048000300460044005500550048004a00440050004800510057005200030048000300460052005000520003004c0051004c00
46004c0044005500030052000300460044005500550048004a[amento.
Dependendo do dispositivo para carregamento, poderá ser necessário
receber uma autorização para utilizar o dispositivo. Para mais detalhes,
consulte a informação descrita no dispositivo para carregamento.
Abra a tampa da entrada para a
ficha de carregamento. (P. 1 1 4 )
A luz da entrada para a ficha de
carregamento acende.
Remova a tampa da entrada
para a ficha de carregamento e
prenda-a conforme demonstra-
do na ilustração.
Iluminação da entrada para a ficha
de carregamento3
4

1542-2. Carregamento

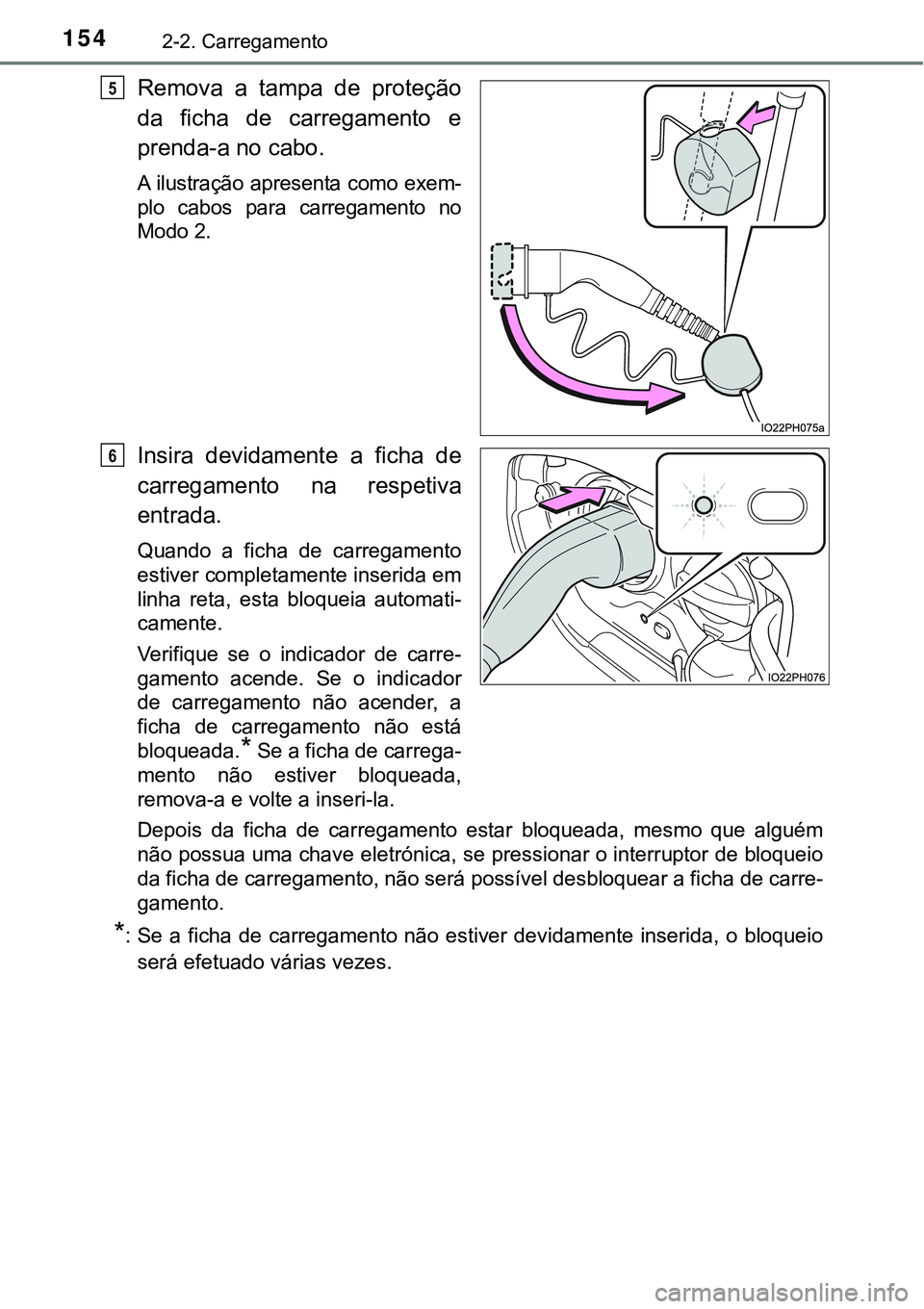

Remova a tampa de proteção
da ficha de carregamento e
prenda-a no cabo.
A ilustração apresenta como exem-
plo cabos para carregamento no
Modo 2.
Insira devidamente a ficha de
carregamento na respetiva
entrada.
Quando a ficha de carregamento
estiver completamente inserida em
linha reta, esta bloqueia automati-
camente.
Verifique se o indicador de carre-
gamento acende. Se o indicador
de carregamento não acender, a
ficha de carregamento não está
bloqueada.
* Se a ficha de carrega-
mento não estiver bloqueada,
remova-a e volte a inseri-la.
Depois da ficha de carregamento estar bloqueada, mesmo que alguém
não possua uma chave eletrónica, se pressionar o interruptor de bloqueio
da ficha de carregamento, não será possível desbloquear a ficha de carre-
gamento.
*: Se a ficha de carregamento não estiver devidamente inserida, o bloqueio
será efetuado várias vezes.
5
6

1552-2. Carregamento
2
Sistema híbrido plug-in

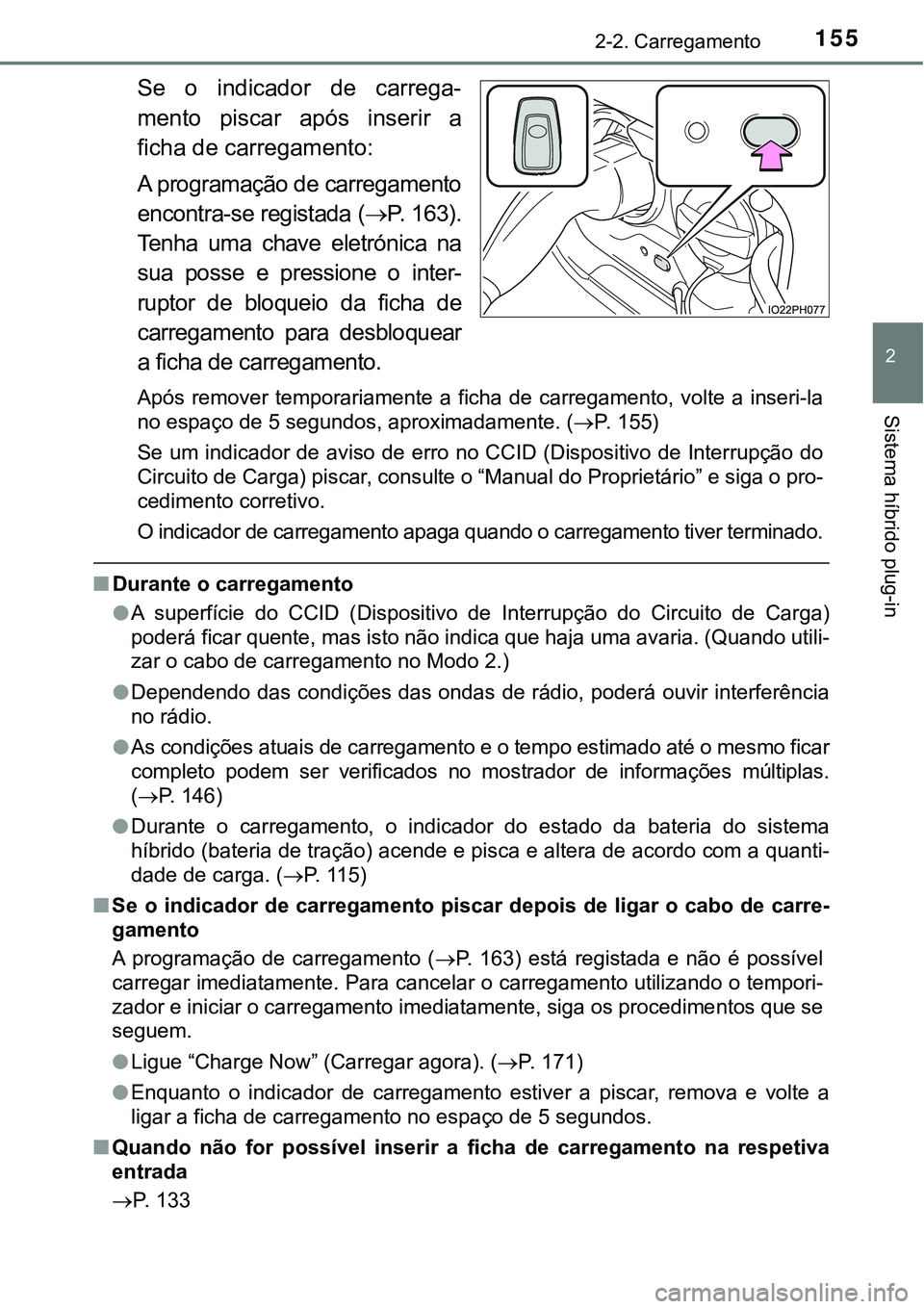

Se o indicador de carrega-
mento piscar após inserir a
ficha de carregamento:
A programação de carregamento
encontra-se registada (P. 1 6 3 ) .
Tenha uma chave eletrónica na
sua posse e pressione o inter-
ruptor de bloqueio da ficha de
carregamento para desbloquear
a ficha de carregamento.
Após remover temporariamente a ficha de carregamento, volte a inseri-la
no espaço de 5 segundos, aproximadamente. (P. 155)
Se um indicador de aviso de erro no CCID (Dispositivo de Interrupção do
Circuito de Carga) piscar, consulte o “Manual do Proprietário” e siga o pro-
cedimento corretivo.
O indicador de carregamento apaga quando o carregamento tiver terminado.
nDurante o carregamento
lA superfície do CCID (Dispositivo de Interrupção do Circuito de Carga)
poderá ficar quente, mas isto não indica que haja uma avaria. (Quando utili-
zar o cabo de carregamento no Modo 2.)
lDependendo das condições das ondas de rádio, poderá ouvir interferência
no rádio.
lAs condições atuais de carregamento e o tempo estimado até o mesmo ficar
completo podem ser verificados no mostrador de informações múltiplas.
(P. 146)
lDurante o carregamento, o indicador do estado da bateria do sistema
híbrido (bateria de tração) acende e pisca e altera de acordo com a quanti-
dade de carga. (P. 115)
nSe o indicador de carregamento piscar depois de ligar o cabo de carre-
gamento
A programação de carregamento (P. 163) está registada e não é possível
carregar imediatamente. Para cancelar o carregamento utilizando o tempori-
zador e iniciar o carregamento imediatamente, siga os procedimentos que se
seguem.
lLigue “Charge Now” (Carregar agora). (P. 171)
lEnquanto o indicador de carregamento estiver a piscar, remova e volte a
ligar a ficha de carregamento no espaço de 5 segundos.
nQuando não for possível inserir a ficha de carregamento na respetiva
entrada
P. 133

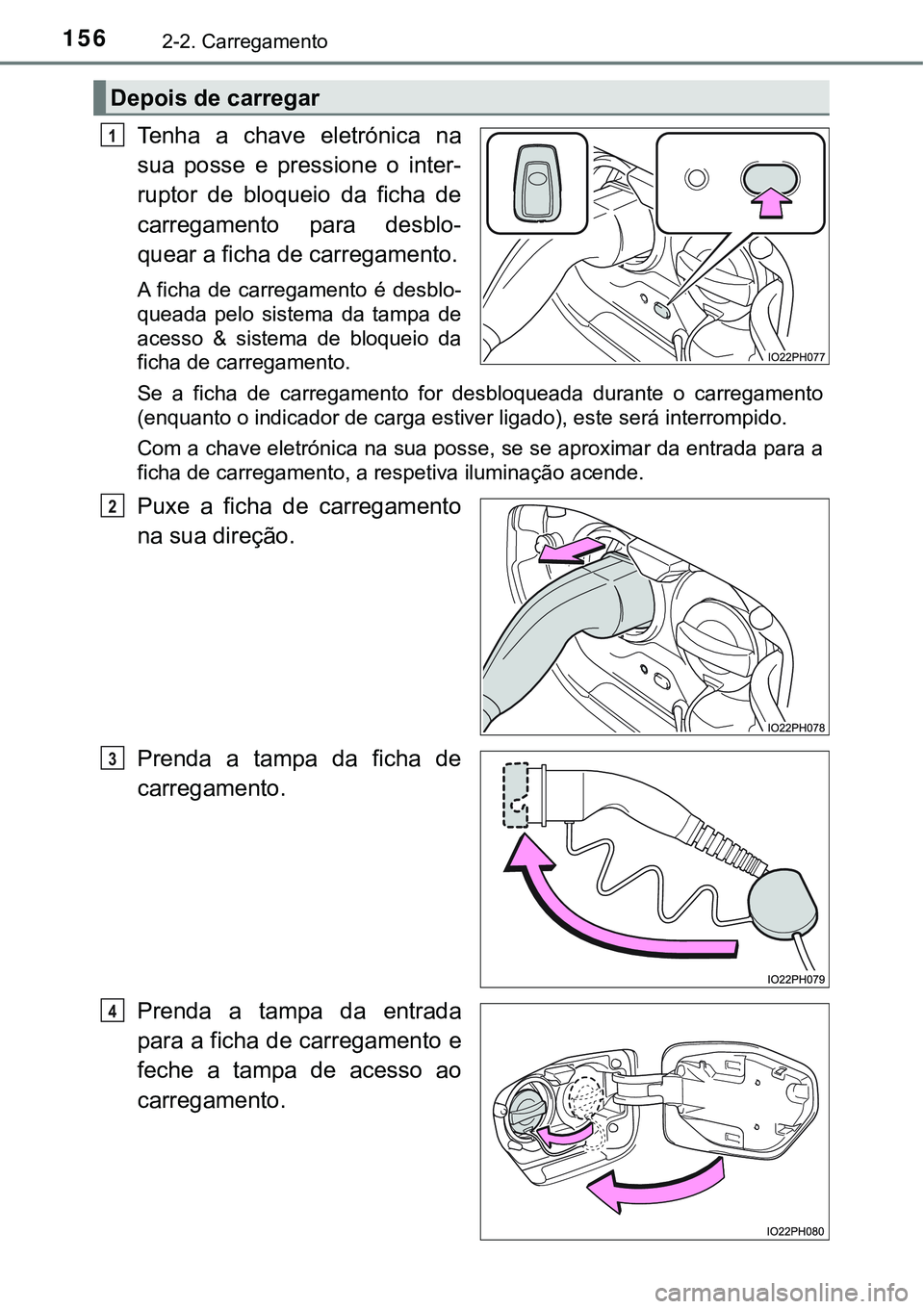

1562-2. Carregamento
Tenha a chave eletrónica na
sua posse e pressione o inter-
ruptor de bloqueio da ficha de
carregamento para desblo-
quear a ficha de carregamento.
A ficha de carregamento é desblo-
queada pelo sistema da tampa de
acesso & sistema de bloqueio da
ficha de carregamento.
Se a ficha de carregamento for desbloqueada durante o carregamento
(enquanto o indicador de carga estiver ligado), este será interrompido.
Com a chave eletrónica na sua posse, se se aproximar da entrada para a
ficha de carregamento, a respetiva iluminação acende.
Puxe a ficha de carregamento
na sua direção.
Prenda a tampa da ficha de
carregamento.
Prenda a tampa da entrada
para a ficha de carregamento e
feche a tampa de acesso ao
carregamento.
Depois de carregar
1
2
3
4

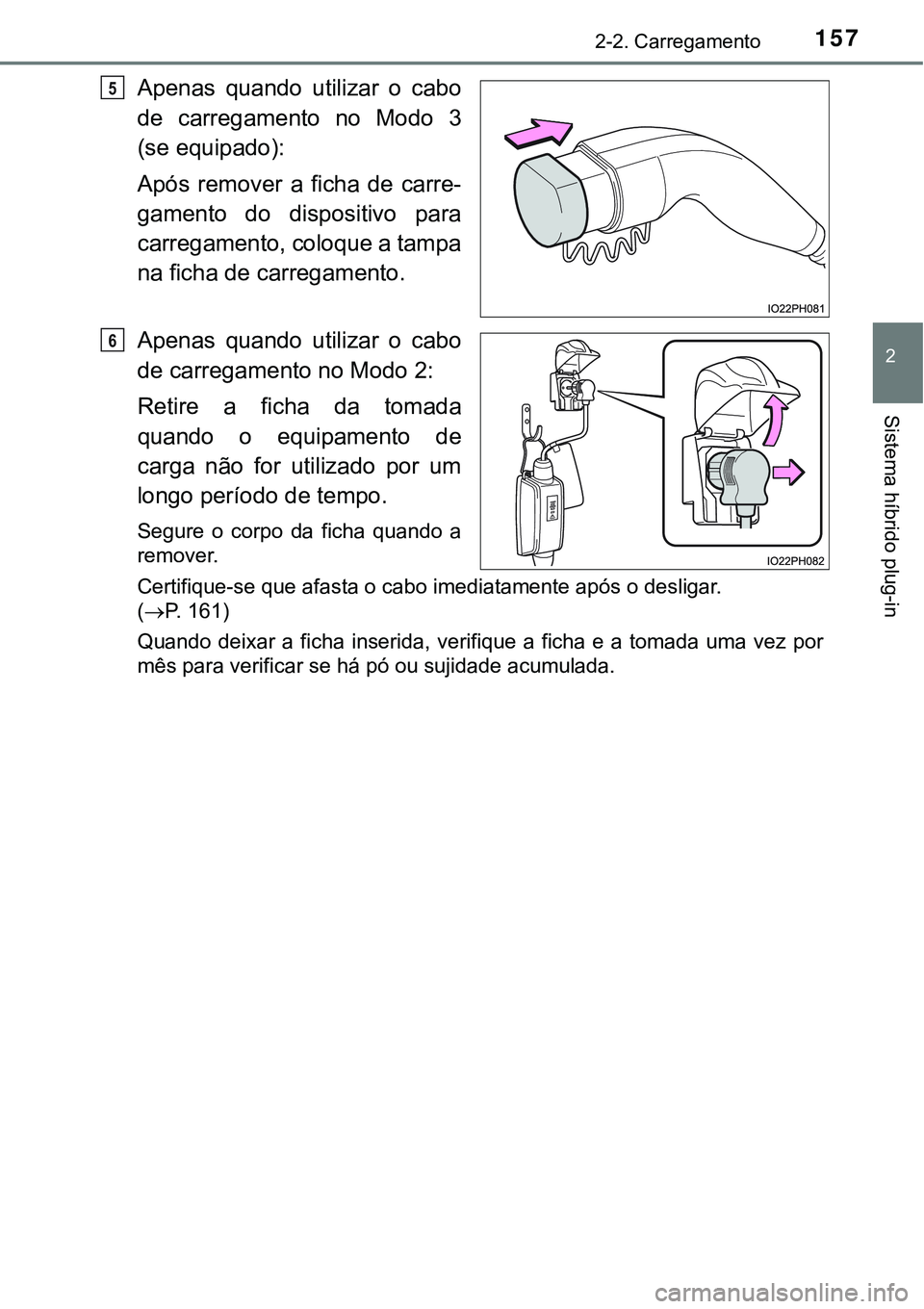

1572-2. Carregamento
2
Sistema híbrido plug-in
Apenas quando utilizar o cabo
de carregamento no Modo 3
(se equipado):
Após remover a ficha de carre-
gamento do dispositivo para
carregamento, coloque a tampa
na ficha de carregamento.
Apenas quando utilizar o cabo
de carregamento no Modo 2:
Retire a ficha da tomada
quando o equipamento de
carga não for utilizado por um
longo período de tempo.
Segure o corpo da ficha quando a
remover.
Certifique-se que afasta o cabo imediatamente após o desligar.
(P. 161)
Quando deixar a ficha inserida, verifique a ficha e a tomada uma vez por
mês para verificar se há pó ou sujidade acumulada.
5
6

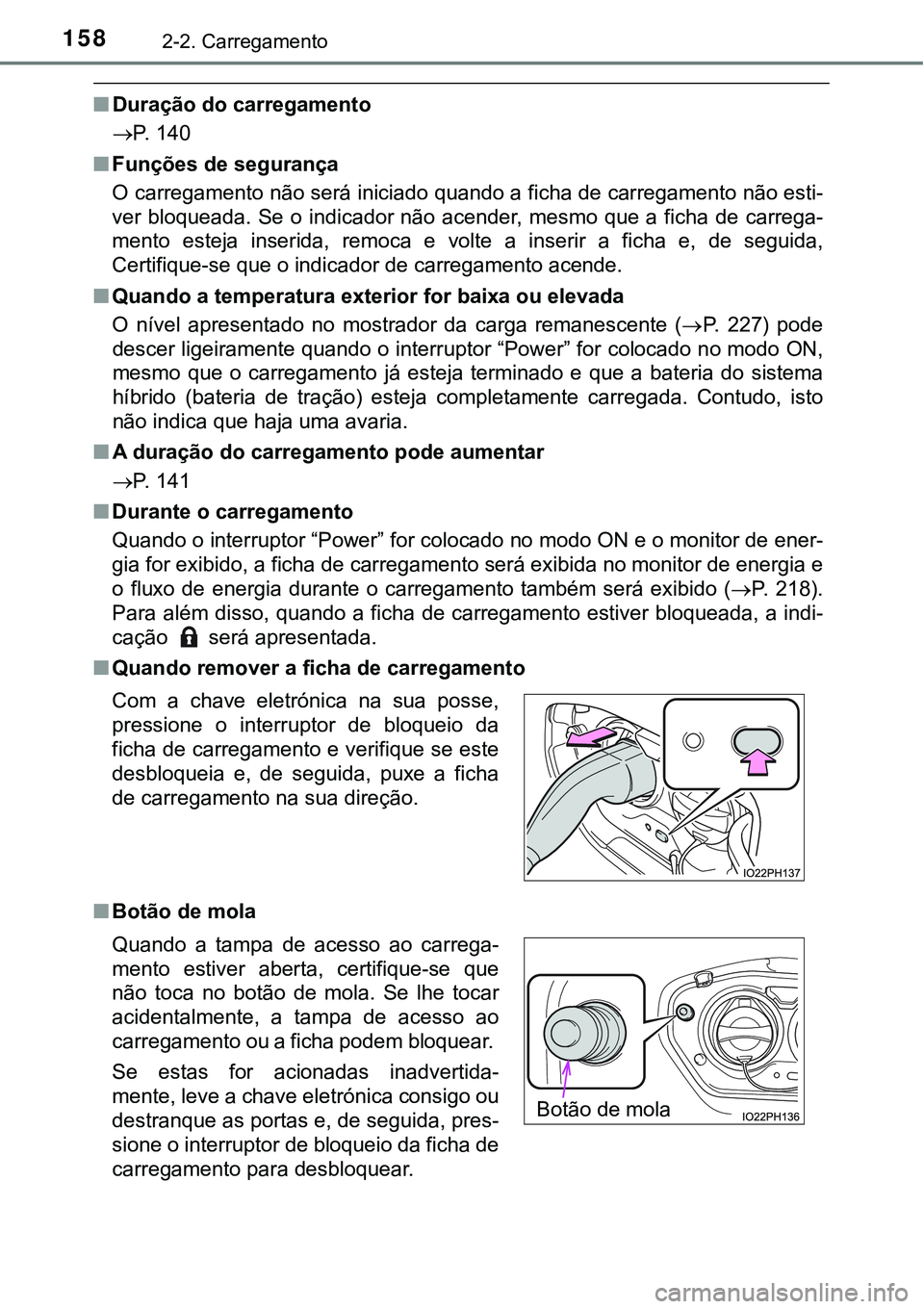

1582-2. Carregamento
nDuração do carregamento
P. 140
nFunções de segurança
O carregamento não será iniciado quando a ficha de carregamento não esti-
ver bloqueada. Se o indicador não acender, mesmo que a ficha de carrega-
mento esteja inserida, remoca e volte a inserir a ficha e, de seguida,
Certifique-se que o indicador de carregamento acende.
nQuando a temperatura exterior for baixa ou elevada
O nível apresentado no mostrador da carga remanescente (P. 227) pode
descer ligeiramente quando o interruptor “Power” for colocado no modo ON,
mesmo que o carregamento já esteja terminado e que a bateria do sistema
híbrido (bateria de tração) esteja completamente carregada. Contudo, isto
não indica que haja uma avaria.
nA duração do carregamento pode aumentar
P. 141
nDurante o carregamento
Quando o interruptor “Power” for colocado no modo ON e o monitor de ener-
gia for exibido, a ficha de carregamento será exibida no monitor de energia e
o fluxo de energia durante o carregamento também será exibido (P. 218).
Para além disso, quando a ficha de carregamento estiver bloqueada, a indi-
cação será apresentada.
nQuando remover a ficha de carregamento
nBotão de mola Com a chave eletrónica na sua posse,
pressione o interruptor de bloqueio da
ficha de carregamento e verifique se este
desbloqueia e, de seguida, puxe a ficha
de carregamento na sua direção.
Quando a tampa de acesso ao carrega-
mento estiver aberta, certifique-se que
não toca no botão de mola. Se lhe tocar
acidentalmente, a tampa de acesso ao
carregamento ou a ficha podem bloquear.
Se estas for acionadas inadvertida-
mente, leve a chave eletrónica consigo ou
destranque as portas e, de seguida, pres-
sione o interruptor de bloqueio da ficha de
carregamento para desbloquear.
Botão de mola
