TOYOTA PRIUS PLUG-IN HYBRID 2016 Manual de utilização (in Portuguese)

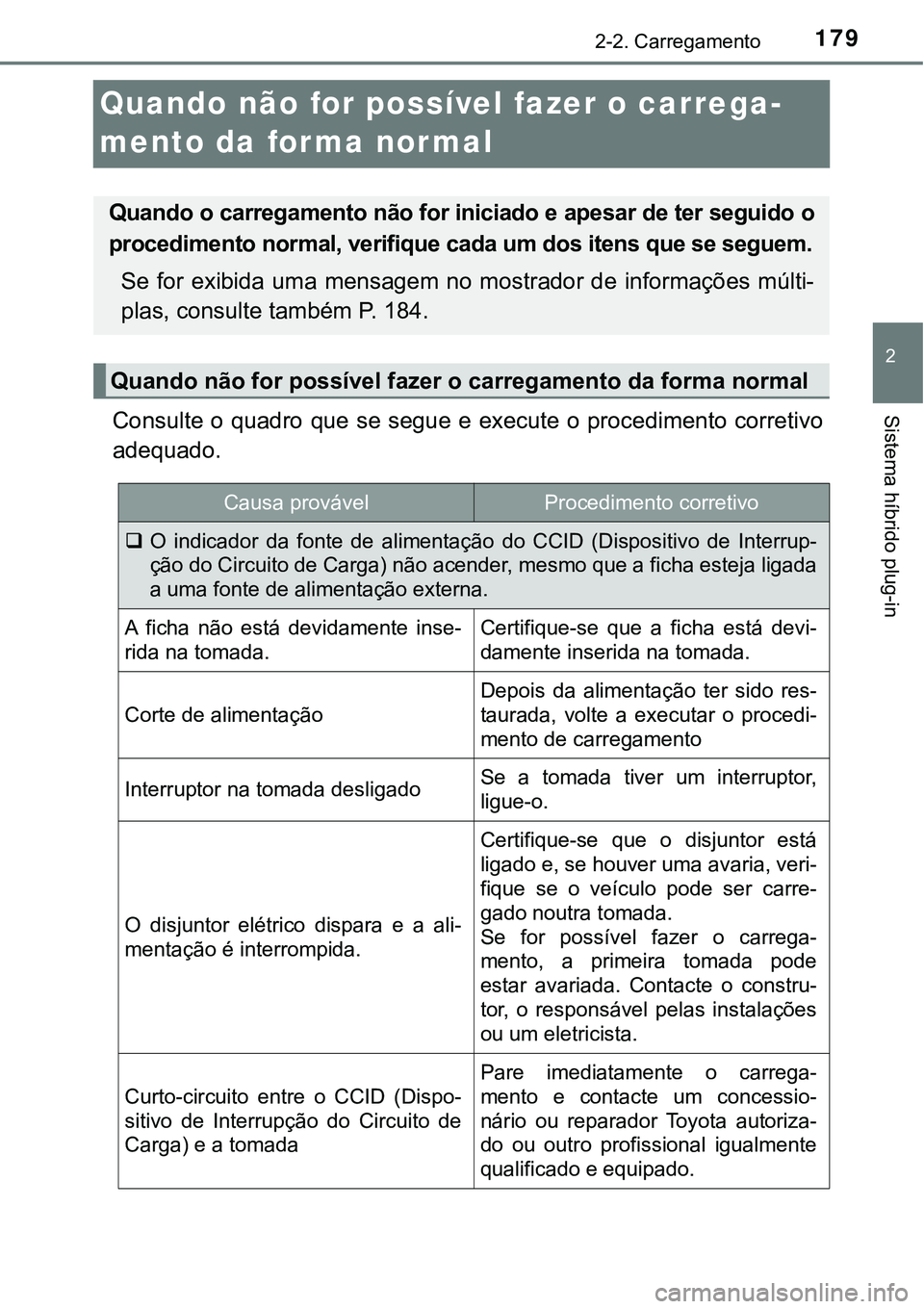

179
2
2-2. Carregamento
Sistema híbrido plug-in
Quando não for possível fazer o carrega-
mento da forma normal
Consulte o quadro que se segue e execute o procedimento corretivo
adequado.
Quando o carregamento não for iniciado e apesar de ter seguido o
procedimento normal, verifique cada um dos itens que se seguem.
Se for exibida uma mensagem no mostrador de informações múlti-
plas, consulte também P. 184.
Quando não for possível fazer o carregamento da forma normal
Causa provávelProcedimento corretivo
O indicador da fonte de alimentação do CCID (Dispositivo de Interrup-
ção do Circuito de Carga) não acender, mesmo que a ficha esteja ligada
a uma fonte de alimentação externa.
A ficha não está devidamente inse-
rida na tomada.Certifique-se que a ficha está devi-
damente inserida na tomada.
Corte de alimentação
Depois da alimentação ter sido res-
taurada, volte a executar o procedi-
mento de carregamento
Interruptor na tomada desligadoSe a tomada tiver um interruptor,
ligue-o.
O disjuntor elétrico dispara e a ali-
mentação é interrompida.
Certifique-se que o disjuntor está
ligado e, se houver uma avaria, veri-
fique se o veículo pode ser carre-
gado noutra tomada.
Se for possível fazer o carrega-
mento, a primeira tomada pode
estar avariada. Contacte o constru-
tor, o responsável pelas instalações
ou um eletricista.
Curto-circuito entre o CCID (Dispo-
sitivo de Interrupção do Circuito de
Carga) e a tomada
Pare imediatamente o carrega-
mento e contacte um concessio-
nário ou reparador Toyota autoriza-
do ou outro profissional igualmente
qualificado e equipado.

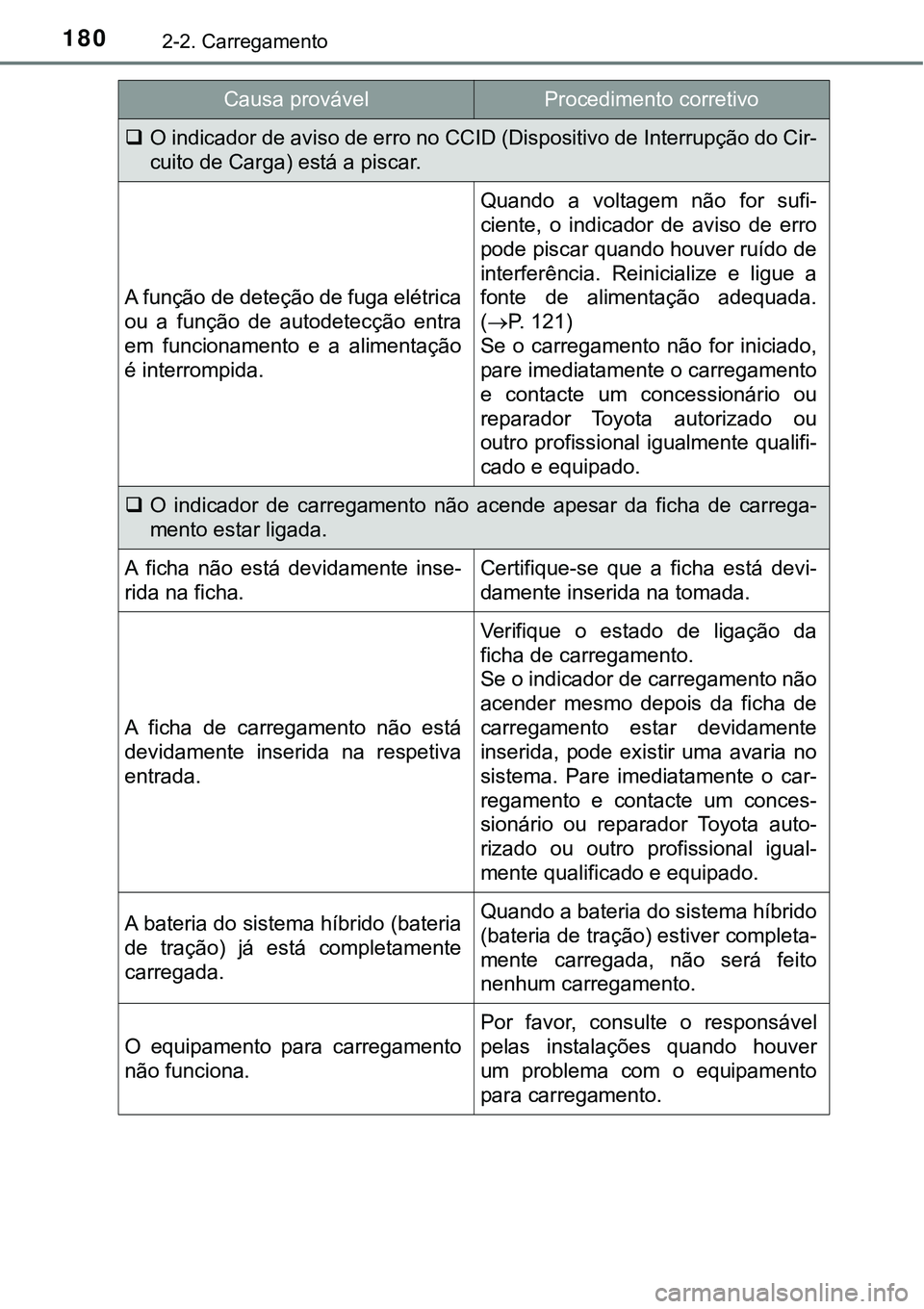

1802-2. Carregamento
O indicador de aviso de erro no CCID (Dispositivo de Interrupção do Cir-
cuito de Carga) está a piscar.
A função de deteção de fuga elétrica
ou a função de autodetecção entra
em funcionamento e a alimentação
é interrompida.
Quando a voltagem não for sufi-
ciente, o indicador de aviso de erro
pode piscar quando houver ruído de
interferência. Reinicialize e ligue a
fonte de alimentação adequada.
(P. 121)
Se o carregamento não for iniciado,
pare imediatamente o carregamento
e contacte um concessionário ou
reparador Toyota autorizado ou
outro profissional igualmente qualifi-
cado e equipado.
O indicador de carregamento não acende apesar da ficha de carrega-
mento estar ligada.
A ficha não está devidamente inse-
rida na ficha.Certifique-se que a ficha está devi-
damente inserida na tomada.
A ficha de carregamento não está
devidamente inserida na respetiva
entrada.
Verifique o estado de ligação da
ficha de carregamento.
Se o indicador de carregamento não
acender mesmo depois da ficha de
carregamento estar devidamente
inserida, pode existir uma avaria no
sistema. Pare imediatamente o car-
regamento e contacte um conces-
sionário ou reparador Toyota auto-
rizado ou outro profissional igual-
mente qualificado e equipado.
A bateria do sistema híbrido (bateria
de tração) já está completamente
carregada.Quando a bateria do sistema híbrido
(bateria de tração) estiver completa-
mente carregada, não será feito
nenhum carregamento.
O equipamento para carregamento
não funciona.
Por favor, consulte o responsável
pelas instalações quando houver
um problema com o equipamento
para carregamento.
Causa provávelProcedimento corretivo

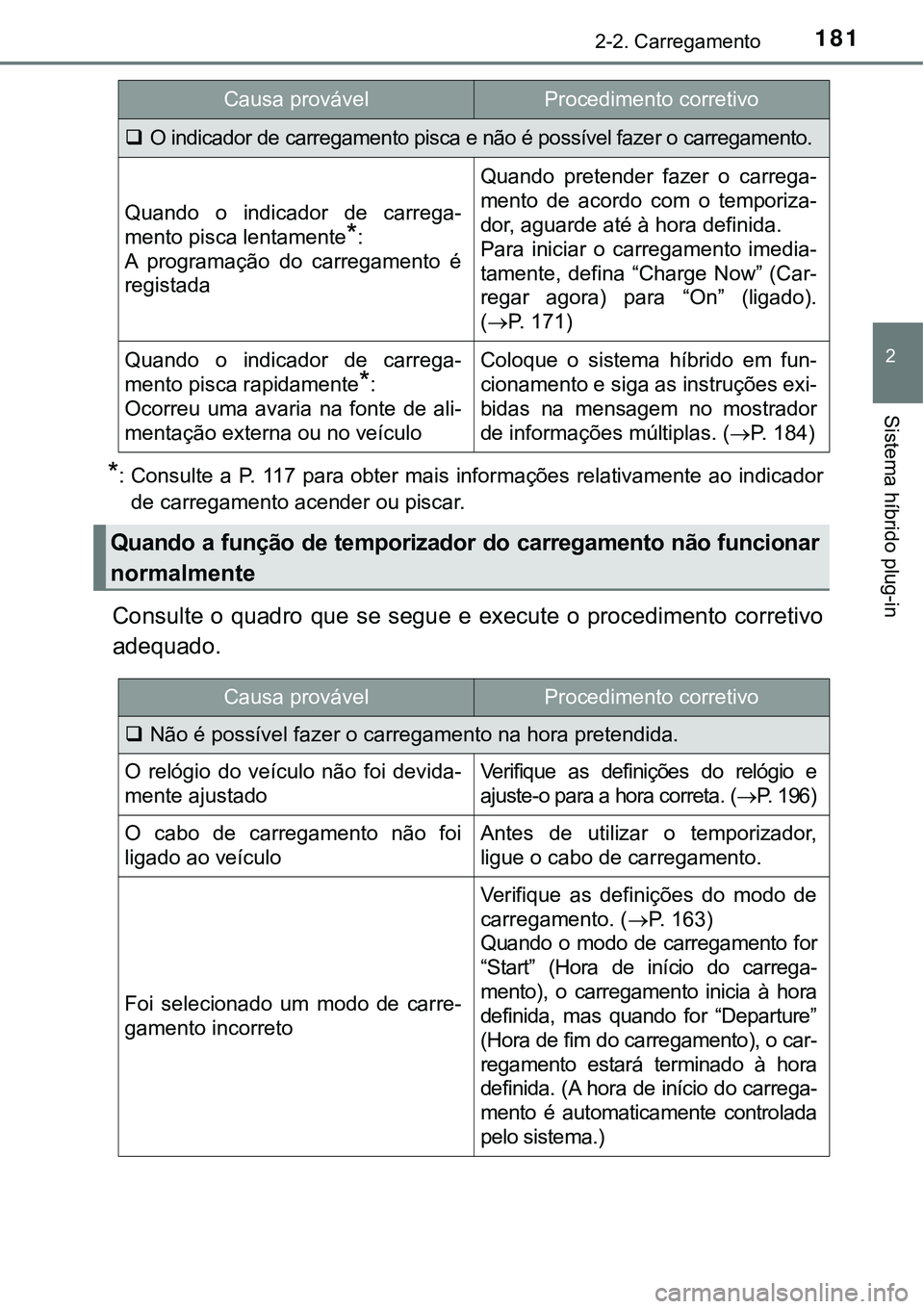

1812-2. Carregamento
2
Sistema híbrido plug-in
*: Consulte a P. 117 para obter mais informações relativamente ao indicador
de carregamento acender ou piscar.
Consulte o quadro que se segue e execute o procedimento corretivo
adequado.
O indicador de carregamento pisca e não é possível fazer o carregamento.
Quando o indicador de carrega-
mento pisca lentamente
*:
A programação do carregamento é
registada
Quando pretender fazer o carrega-
mento de acordo com o temporiza-
dor, aguarde até à hora definida.
Para iniciar o carregamento imedia-
tamente, defina “Charge Now” (Car-
regar agora) para “On” (ligado).
(P. 171)
Quando o indicador de carrega-
mento pisca rapidamente
*:
Ocorreu uma avaria na fonte de ali-
mentação externa ou no veículo
Coloque o sistema híbrido em fun-
cionamento e siga as instruções exi-
bidas na mensagem no mostrador
de informações múltiplas. (P. 184)
Quando a função de temporizador do carregamento não funcionar
normalmente
Causa provávelProcedimento corretivo
Não é possível fazer o carregamento na hora pretendida.
O relógio do veículo não foi devida-
mente ajustadoVerifique as definições do relógio e
ajuste-o para a hora correta. (
P. 196)
O cabo de carregamento não foi
ligado ao veículoAntes de utilizar o temporizador,
ligue o cabo de carregamento.
Foi selecionado um modo de carre-
gamento incorreto
Verifique as definições do modo de
carregamento. (P. 163)
Quando o modo de carregamento for
“Start” (Hora de início do carrega-
mento), o carregamento inicia à hora
definida, mas quando for “Departure”
(Hora de fim do carregamento), o car-
regamento estará terminado à hora
definida. (A hora de início do carrega-
mento é automaticamente controlada
pelo sistema.)
Causa provávelProcedimento corretivo

1822-2. Carregamento
O carregamento é iniciado imediatamente, apesar da programação do
carregamento estar registada.
A indicação “Charge Now” (Carregar
agora) está definida para “On”
(ligado).Quando carregar de acordo com o
temporizador, defina “Charge Now”
(Carregar agora) para “Off” (desligado).
(P. 171)
A programação do carregamento
está definida para “Off” (desligada).Certifique-se que a programação do
carregamento não está definida para
“Off”. (P. 169)
O modo de carregamento está defi-
nido para “Departure” (Hora de fim
de carregamento) e a hora progra-
mada de fim de carregamento está
próxima da hora atual.Quando o sistema determinar que
não existe tempo suficiente para ter-
minar o carregamento definido na
programação, o carregamento é ime-
diatamente iniciado. Verifique a pro-
gramação do carregamento.
O cabo de carregamento foi remo-
vido e inserido novamente enquanto
o indicador de carregamento estava
a piscar.
Se o cabo de carregamento for remo-
vido e inserido novamente enquanto o
indicador de carregamento estiver a
piscar, o temporizador de carregamen-
to é cancelado. (P. 155). Remova
temporariamente o cabo de car
rega-
mento e, de seguida, volte a ligá-lo.
O Sistema de Ar Condicionado com
Comando Remoto foi acionado.
Quando o Sistema de Ar Condicio-
nado com Comando Remoto for acio-
nado, o sistema inicia o carregamento
imediatamente mesmo que a progra-
mação do carregamento esteja regis-
tada. Para fazer o carregamento
utilizando o temporizador, pare o Sis-
tema de Ar Condicionado com
Comando Remoto e, de seguida, volte
a ligar o cabo de carregamento.
A função “Traction Battery Heater”
(Aquecimento da bateria de tração)
(P. 141) foi acionada.
Quando o modo de carregamento esti-
ver definido para “Departure” (Hora de
fim do carregamento), a função “Trac-
tion Battery Heater” (Aquecimento da
bateria de tração) pode entrar em fun-
cionamento antes do carregamento ser
iniciado. Verifique o estado do indica-
dor de carregamento. (P. 117)
O carregamento termina antes da hora definida em “Departure” (Hora de
fim do carregamento)
A hora de término do carregamento
não coincide com a hora de término
estimada devido ao estado da fonte
de alimentação ou da temperatura
exterior.Se houver súbitas mudanças de tempe-
ratura ou alterações no estado da fonte
de alimentação durante o carrega-
mento, este pode terminar mais cedo
do que a hora estimada pelo sistema.
Causa provávelProcedimento corretivo

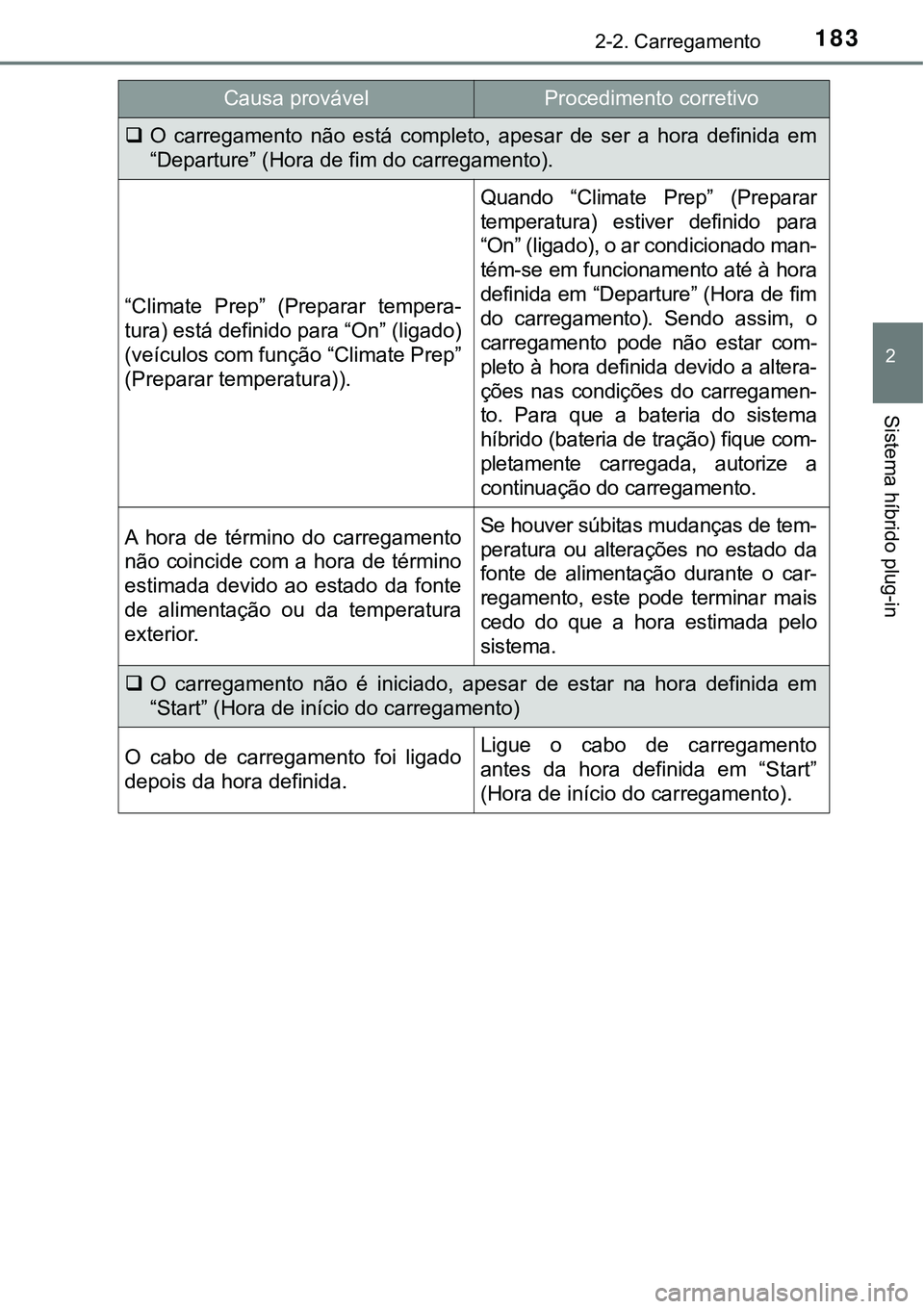

1832-2. Carregamento
2
Sistema híbrido plug-in
O carregamento não está completo, apesar de ser a hora definida em
“Departure” (Hora de fim do carregamento).
“Climate Prep” (Preparar tempera-
tura) está definido para “On” (ligado)
(veículos com função “Climate Prep”
(Preparar temperatura)).
Quando “Climate Prep” (Preparar
temperatura) estiver definido para
“On” (ligado), o ar condicionado man-
tém-se em funcionamento até à hora
definida em “Departure” (Hora de fim
do carregamento). Sendo assim, o
carregamento pode não estar com-
pleto à hora definida devido a altera-
ções nas condições do carregamen-
to. Para que a bateria do sistema
híbrido (bateria de tração) fique com-
pletamente carregada, autorize a
continuação do carregamento.
A hora de término do carregamento
não coincide com a hora de término
estimada devido ao estado da fonte
de alimentação ou da temperatura
exterior.Se houver súbitas mudanças de tem-
peratura ou alterações no estado da
fonte de alimentação durante o car-
regamento, este pode terminar mais
cedo do que a hora estimada pelo
sistema.
O carregamento não é iniciado, apesar de estar na hora definida em
“Start” (Hora de início do carregamento)
O cabo de carregamento foi ligado
depois da hora definida.Ligue o cabo de carregamento
antes da hora definida em “Start”
(Hora de início do carregamento).
Causa provávelProcedimento corretivo

1842-2. Carregamento
Quando o sistema híbrido for
colocado em funcionamento após
o carregamento, será exibida uma
mensagem no mostrador de infor-
mações múltiplas.
Quando isto acontecer, siga as ins-
truções apresentadas no ecrã.
Quando for exibida uma mensagem relacionada com o carregamento
Causa provávelProcedimento corretivo
Se a indicação “Charging Stopped Connect Plug to Charge” (Carrega-
mento interrompido, ligue a ficha de carregamento) for exibida.
A ficha de carregamento não está
devidamente ligada.
Verifique o estado da ligação da
ficha de carregamento.
Se não tiver sido possível fazer o
carregamento, apesar de ter seguido
os procedimentos corretos, leve o
seu veículo a um concessionário ou
reparador Toyota autorizado ou a
outro profissional igualmente qualifi-
cado e equipado para que este pro-
ceda a uma inspeção.
A ficha de carregamento foi desblo-
queada durante o carregamento.
Quando a ficha de carregamento for
desbloqueada durante o carrega-
mento, este é interrompido. Para
continuar o carregamento, volte a
ligar a ficha de carregamento.
Se a indicação “Charging Complete Limited Due to Battery Temp”
(Tempo de finalização de carregamento comprometido devido à tempe-
ratura da bateria) for exibida.
O carregamento foi interrompido
para proteger a bateria do sistema
híbrido (bateria de tração), uma vez
que esta continua quente durante
um determinado período tempo.Deixe que a bateria do sistema
híbrido (bateria de tração) arrefeça
e volte a carregar se ainda não tiver
atingido o carregamento pretendido.

1852-2. Carregamento
2
Sistema híbrido plug-in
Se a indicação “Charging Stopped Check Charging Source” (Carrega-
mento interrompido, verifique a fonte de carregamento) for exibida (1)
Problema no fornecimento de ener-
gia a partir de uma fonte de alimen-
tação externa.
Verifique os itens que se seguem.
• A ficha está desligada
• O interruptor na tomada não está
desligado
• O indicador da fonte de alimentação
no CCID (Dispositivo de Interrupção
do Circuito de Carga) está aceso
• O disjuntor elétrico disparou ou não
disparou
Se não houver nenhum problema
com os itens acima indicados, pode
existir um problema com a tomada.
Contacte um eletricista para que
este faça uma inspeção.
Para além disso, se o indicador de
aviso no CCID (Dispositivo de Interrup-
ção do Circuito de Carga) estiver a pis-
car, pode haver uma fuga elétrica. Con-
tacte um concessionário ou reparador
Toyota autorizado ou outro profissional
igualmente qualificado e equipado.
O equipamento para carregamento
interrompeu o carregamento.
• O carregamento pode ser cance-
lado devido a uma interrupção da
fonte de alimentação, dependendo
das especificações do equipamento
para carregamento. Consulte as ins-
truções fornecidas juntamente com
o equipamento para carregamento.
• Quando o carregamento for in-
terrompido utilizando o equipa-
mento para carregamento
• Equipamento com função de
temporizador do carregamento
• Equipamento que não é compa-
tível com a função de temporiza-
dor do carregamento do veículo
• Verifique se é possível fazer o car-
regamento com o cabo de carrega-
mento equipado no veículo.
Se não for possível fazer o carre-
gamento, mesmo quando utilizar
um cabo de carregamento genuí-
no, consulte um concessionário ou
reparador Toyota autorizado ou
outro profissional igualmente quali-
ficado e equipado.
Causa provávelProcedimento corretivo

1862-2. Carregamento
Se a indicação ““Charging Stopped Check Charging Source” (Carrega-
mento interrompido, verifique a fonte de carregamento) for exibida (2)
O equipamento para carregamento
não é compatível com o veículo.
Verifique se é possível fazer o carre-
gamento utilizando o cabo de carre-
gamento do veículo.
Se não for possível fazer o carrega-
mento, mesmo que esteja a utilizar
um cabo de carregamento genuíno,
consulte um concessionário ou repa-
rador Toyota autorizado ou outro pro-
fissional igualmente qualificado e
equipado.
O equipamento para carregamento
interrompeu o carregamento.
Se a indicação “Charging Stopped Check Charging Source” (Carrega-
mento interrompido, verifique a fonte de carregamento) for exibida (3)
Problema no fornecimento de ener-
gia a partir de uma fonte de alimen-
tação externa.
Verifique os itens que se seguem.
• A ficha está devidamente inserida
• Não está a ser utilizada uma
extensão elétrica e a tomada não
está sobrecarregada
• Ligada a uma linha elétrica dedicada
• Se ocorreu uma fuga elétrica
Pode existir um problema na tomada
do edifício. Contacte um eletricista
para que este faça uma inspeção. Se
não for possível fazer o carrega-
mento, mesmo que não haja nenhum
problema na instalação da tomada,
pode existir uma avaria no sistema.
Leve o seu veículo a um concessio-
nário ou reparador Toyota autorizado
ou a outro profissional igualmente
qualificado e equipado para que este
proceda a uma inspeção.
O equipamento para carregamento
interrompeu o carregamento.
Verifique se é possível fazer o carre-
gamento utilizando o cabo de carre-
gamento do veículo.
Se não for possível fazer o carrega-
mento, mesmo que esteja a utilizar
um cabo de carregamento genuíno,
consulte um concessionário ou repa-
rador Toyota autorizado ou outro pro-
fissional igualmente qualificado e
equipado.
Causa provávelProcedimento corretivo

1872-2. Carregamento
2
Sistema híbrido plug-in
Se a indicação “Charging Stopped High Energy Use See Owner’s Manual”
(Carregamento interrompido, utilização de muita energia, consulte o “Manual
do Proprietário” for exibida
Os componentes elétricos do veí-
culo estão a consumir energia.
Verifique os itens que se seguem e,
de seguida, volte a fazer o carrega-
mento.
• Se os faróis e o sistema áudio
estiverem ligados, desligue-os.
• Desligue o interruptor “Power”.
Se não for possível fazer o carrega-
mento mesmo depois de ter feito o
que está indicado acima, a bateria
auxiliar pode não estar suficiente-
mente carregada. Coloque o sistema
híbrido em funcionamento durante
15 minutos ou mais para carregar a
bateria auxiliar.
Se a indicação ““Charging System Malfunction See Owner’s Manual”
(Avaria no sistema de carregamento, consulte o “Manual do Proprietário”
for exibida
Ocorreu uma avaria no sistema de
carregamento.
Leve o seu veículo a um concessio-
nário ou reparador Toyota autori-
zado ou a outro profissional igual-
mente qualificado e equipado para
que este proceda a uma inspeção.
Causa provávelProcedimento corretivo

1882-2. Carregamento
