TOYOTA PRIUS PLUG-IN HYBRID 2017 Bruksanvisningar (in Swedish)

5917-3. Arbeten som du kan göra själv
OM47A89SE
7
Underhåll och skötsel

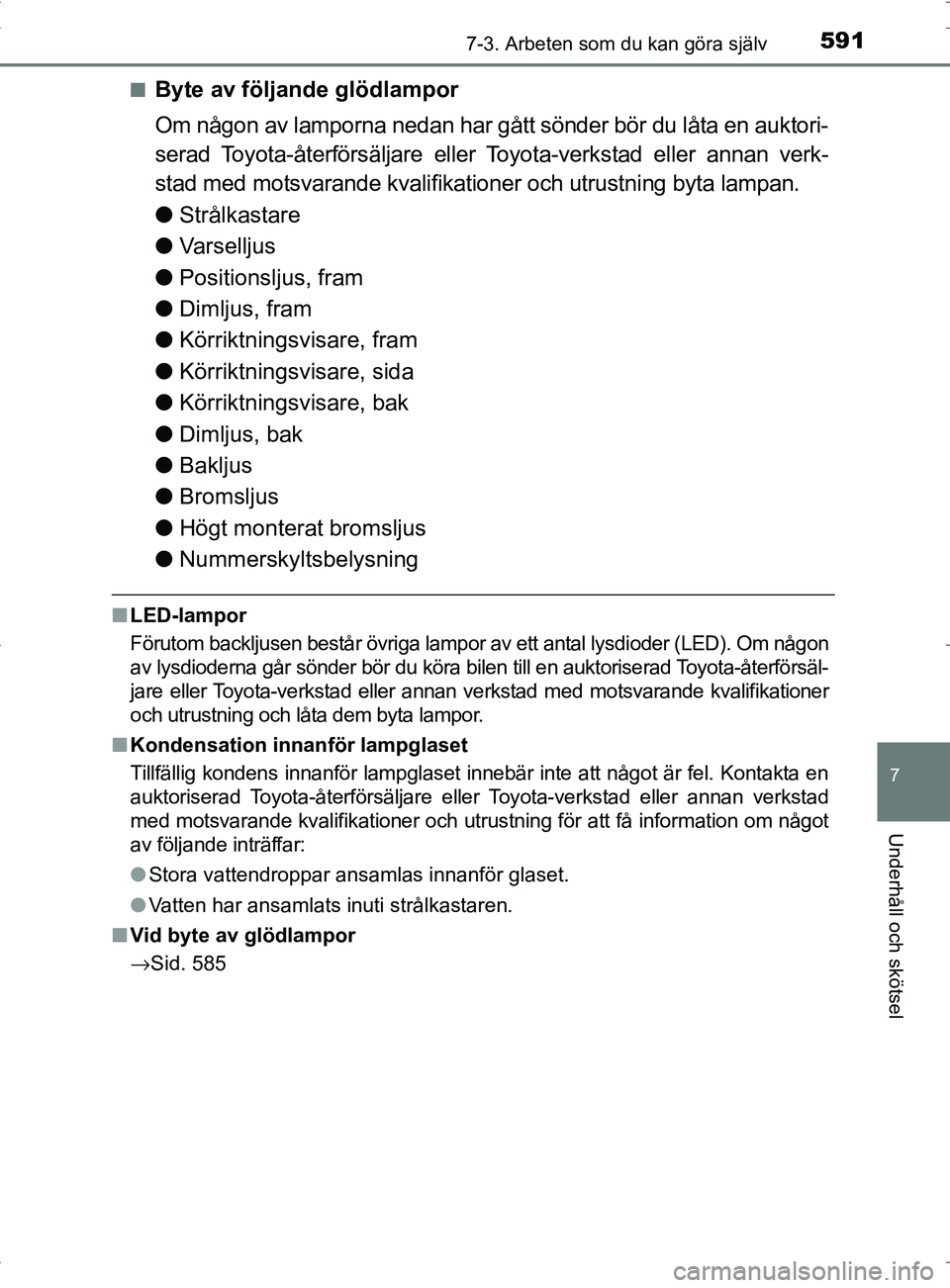

■Byte av följande glödlampor
Om någon av lamporna nedan har gått sönder bör du låta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning byta lampan.
●Strålkastare
● Varselljus
● Positionsljus, fram
● Dimljus, fram
● Körriktningsvisare, fram
● Körriktningsvisare, sida
● Körriktningsvisare, bak
● Dimljus, bak
● Bakljus
● Bromsljus
● Högt monterat bromsljus
● Nummerskyltsbelysning
■LED-lampor
Förutom backljusen består övriga lampor av ett antal lysdioder (LED). Om någon
av lysdioderna går sönder bör du köra bilen till en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer
och utrustning och låta dem byta lampor.
■ Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset innebär inte att något är fel. Kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning för att få information om något
av följande inträffar:
●Stora vattendroppar ansamlas innanför glaset.
● Vatten har ansamlats inuti strålkastaren.
■ Vid byte av glödlampor
→Sid. 585
OM47A89SE.book Page 591 Thursd ay, November 10, 2016 8:27 PM

5927-3. Arbeten som du kan göra själv
OM47A89SE
VA R N I N G
■Byte av glödlampor
● Se till att hybridsystemet är avstängt och släck all belysning. Försök inte
byta glödlampa omedelbart efter det att strålkastarna släckts.
Glödlamporna blir mycket heta och kan ge upphov till brännskador.
● Vidrör inte lampglaset med bara händerna. Om du måste hålla i lampans
glasdel ska den hållas med en ren och torr trasa så att fukt och oljor inte
kommer på glödlampan.
Om glödlampan repas eller tappas kan den explodera eller spricka.
● Skruva i glödlampor helt, såväl som andra delar som behövs för att fästa
dem. Försummelse kan leda till brännskador, brand eller att vatten tränger
in i strålkastarenheten. Det kan skada strålkastarna eller orsaka kondens
på glaset.
● Försök inte reparera eller ta isär glödlampor, anslutningsdon, elkretsar
eller delar av komponenter.
Sådant kan orsaka en elektrisk stöt som kan leda till dödsfall eller svåra
skador.
● Byt inte glödlampan till höger backljus omedelbart efter att bilen har körts.
När bilen har körts har avgasröret blivit extremt hett och om det vidrörs
kan brännskador uppstå.
● Använd handskar eller annat skydd för att undvika skador på bilen.
Det finns risk att man kan skada sig på delarnas kanter.
■ Förhindra skador eller brand
● Se till att glödlamporna är ordenligt iskruvade och låsta.
● Kontrollera watt-talet på glödlampan innan du sätter dit den för att undvika
värmeskador.
OM47A89SE.book Page 592 Thursd ay, November 10, 2016 8:27 PM

593
8Om problem uppstår
OM47A89SE8-1. Viktig information
Varningsblinkers ................ 594
Om du måste få stopp på bilen
i en akut situation............. 595
8-2. Åtgärder i en akut situation
Om bilen måste bärgas eller bogseras .................. 596
Om du tror att något är fel................................. 602
Om en varningslampa tänds eller en
varningssignal hörs.......... 603
Om ett varningsmeddelande
visas ................................ 612
Om du får punktering ......... 620
Om hybridsystemet inte startar........................ 638
Om den elektroniska nyckeln inte fungerar
korrekt.............................. 640
Om 12-voltsbatteriet är urladdat............................ 644
Om motorn blir överhettad........................ 650
Om bilen fastnar ................ 655
OM47A89SE.book Page 593 Thursd ay, November 10, 2016 8:27 PM

5948-1. Viktig information
OM47A89SE

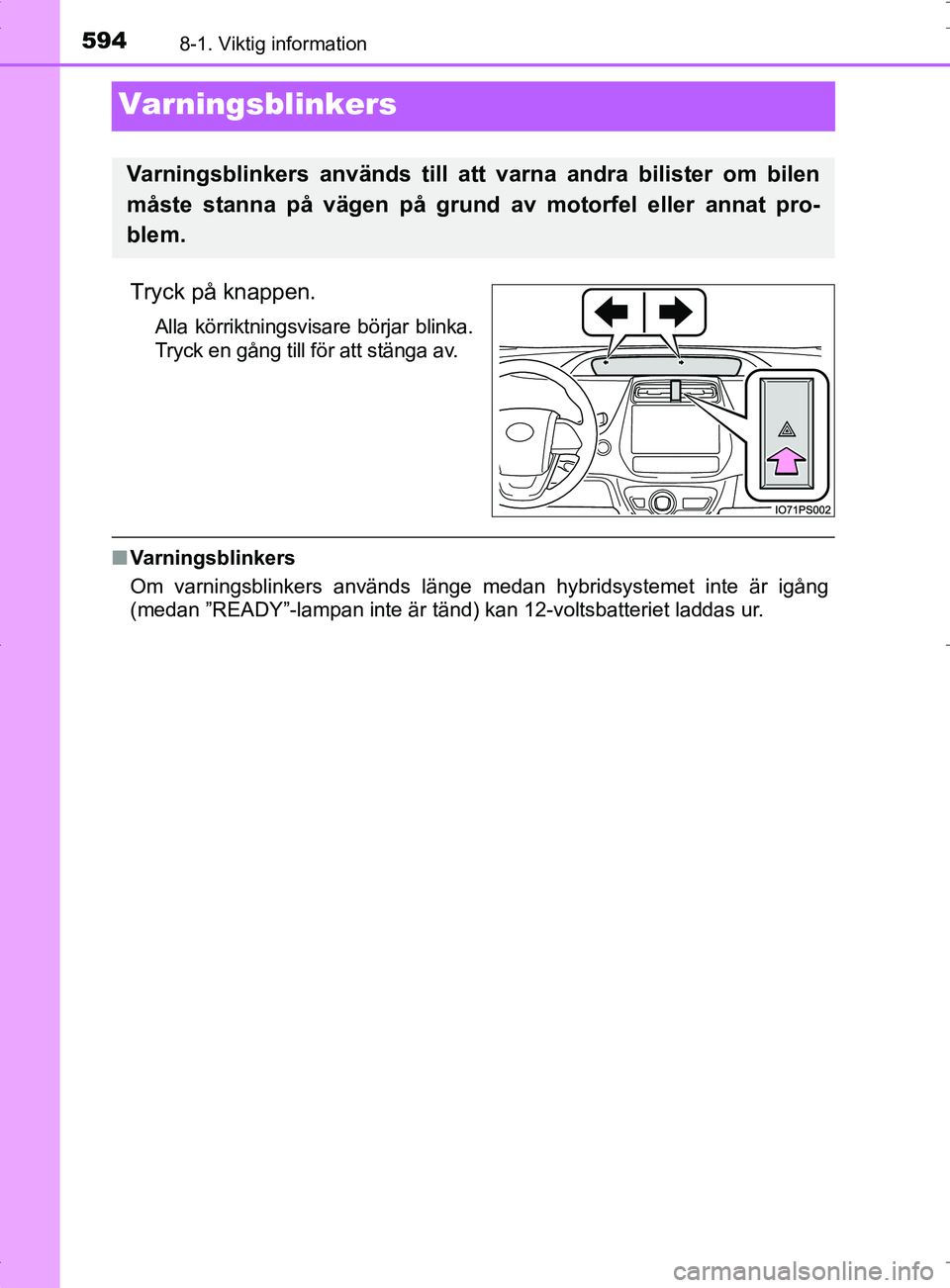

Varningsblinkers
Tryck på knappen.
Alla körriktningsvisare börjar blinka.
Tryck en gång till för att stänga av.
■Varningsblinkers
Om varningsblinkers används länge medan hybridsystemet inte är igång
(medan ”READY”-lampan inte är tänd) kan 12-voltsbatteriet laddas ur.
Varningsblinkers används till att varna andra bilister om bilen
måste stanna på vägen på gr und av motorfel eller annat pro-
blem.
OM47A89SE.book Page 594 Thursd ay, November 10, 2016 8:27 PM

5958-1. Viktig information
OM47A89SE
8
Om problem uppstår

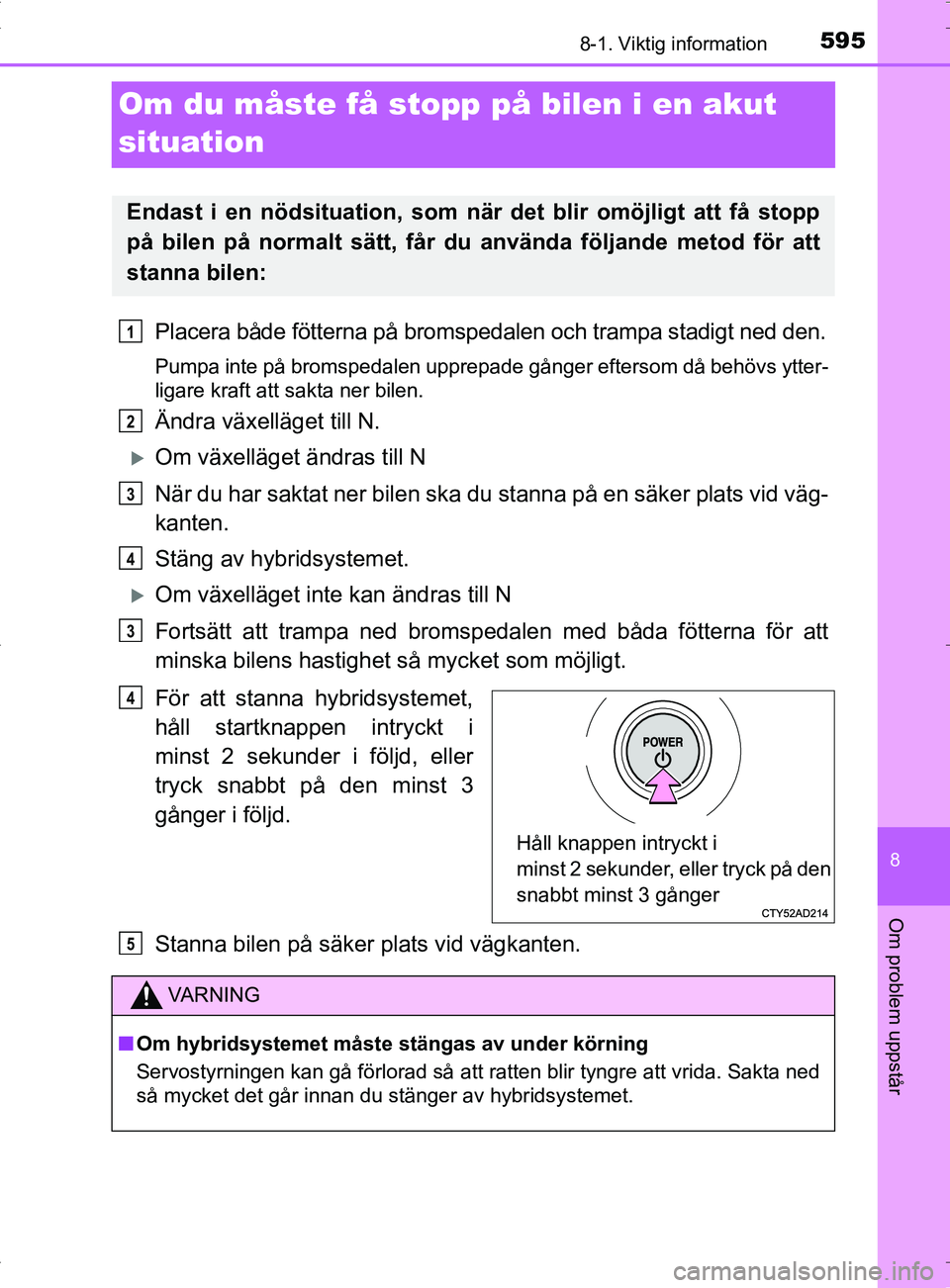

Om du måste få stopp på bilen i en akut
situation
Placera både fötterna på bromspedalen och trampa stadigt ned den.
Pumpa inte på bromspedalen upprepade gånger eftersom då behövs ytter-
ligare kraft att sakta ner bilen.
Ändra växelläget till N.
Om växelläget ändras till N
När du har saktat ner bilen ska du stanna på en säker plats vid väg-
kanten.
Stäng av hybridsystemet.
Om växelläget inte kan ändras till N
Fortsätt att trampa ned bromspedalen med båda fötterna för att
minska bilens hastighet så mycket som möjligt.
För att stanna hybridsystemet,
håll startknappen intryckt i
minst 2 sekunder i följd, eller
tryck snabbt på den minst 3
gånger i följd.
Stanna bilen på säker plats vid vägkanten.
Endast i en nödsituation, som när det blir omöjligt att få stopp
på bilen på normalt sätt, får du använda följande metod för att
stanna bilen:
1
2
3
4
3
Håll knappen intryckt i
minst 2 sekunder, eller tryck på den
snabbt minst 3 gånger
4
VA R N I N G
■ Om hybridsystemet måste stängas av under körning
Servostyrningen kan gå förlorad så att ratten blir tyngre att vrida. Sakta ned
så mycket det går innan du stänger av hybridsystemet.
5
OM47A89SE.book Page 595 Thursd ay, November 10, 2016 8:27 PM

5968-2. Åtgärder i en akut situation
OM47A89SE

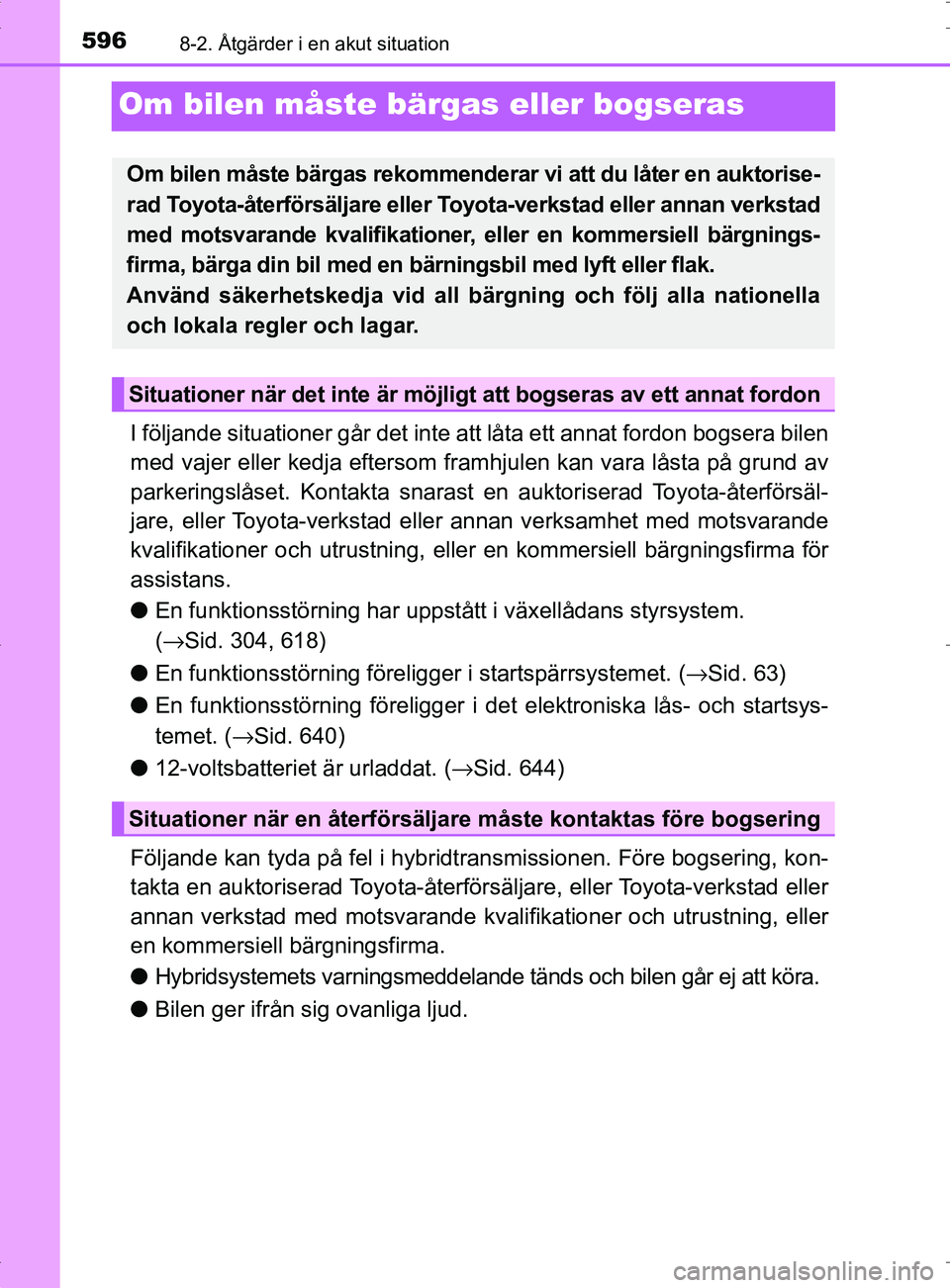

Om bilen måste bärgas eller bogseras
I följande situationer går det inte att låta ett annat fordon bogsera bilen
med vajer eller kedja eftersom framhjulen kan vara låsta på grund av
parkeringslåset. Kontakta snarast en auktoriserad Toyota-återförsäl-
jare, eller Toyota-verkstad eller annan verksamhet med motsvarande
kvalifikationer och utrustning, elle r en kommersiell bärgningsfirma för
assistans.
● En funktionsstörning har uppstått i växellådans styrsystem.
(→ Sid. 304, 618)
● En funktionsstörning föreligger i startspärrsystemet. ( →Sid. 63)
● En funktionsstörning föreligger i de t elektroniska lås- och startsys-
temet. ( →Sid. 640)
● 12-voltsbatteriet är urladdat. ( →Sid. 644)
Följande kan tyda på fel i hybridtransmissionen. Före bogsering, kon-
takta en auktoriserad Toyota-återförsäljare, eller Toyota-verkstad eller
annan verkstad med motsvarande kva lifikationer och utrustning, eller
en kommersiell bärgningsfirma.
● Hybridsystemets varningsmeddelande tänds och bilen går ej att köra.
● Bilen ger ifrån sig ovanliga ljud.
Om bilen måste bärgas rekommenderar vi att du låter en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer, eller en kommersiell bärgnings-
firma, bärga din bil med en bärningsbil med lyft eller flak.
Använd säkerhetskedja vid all bä rgning och följ alla nationella
och lokala regler och lagar.
Situationer när det inte är möjlig t att bogseras av ett annat fordon
Situationer när en återförsäljare måste kontaktas före bogsering
OM47A89SE.book Page 596 Thursd ay, November 10, 2016 8:27 PM

5978-2. Åtgärder i en akut situation
OM47A89SE
8
Om problem uppstår

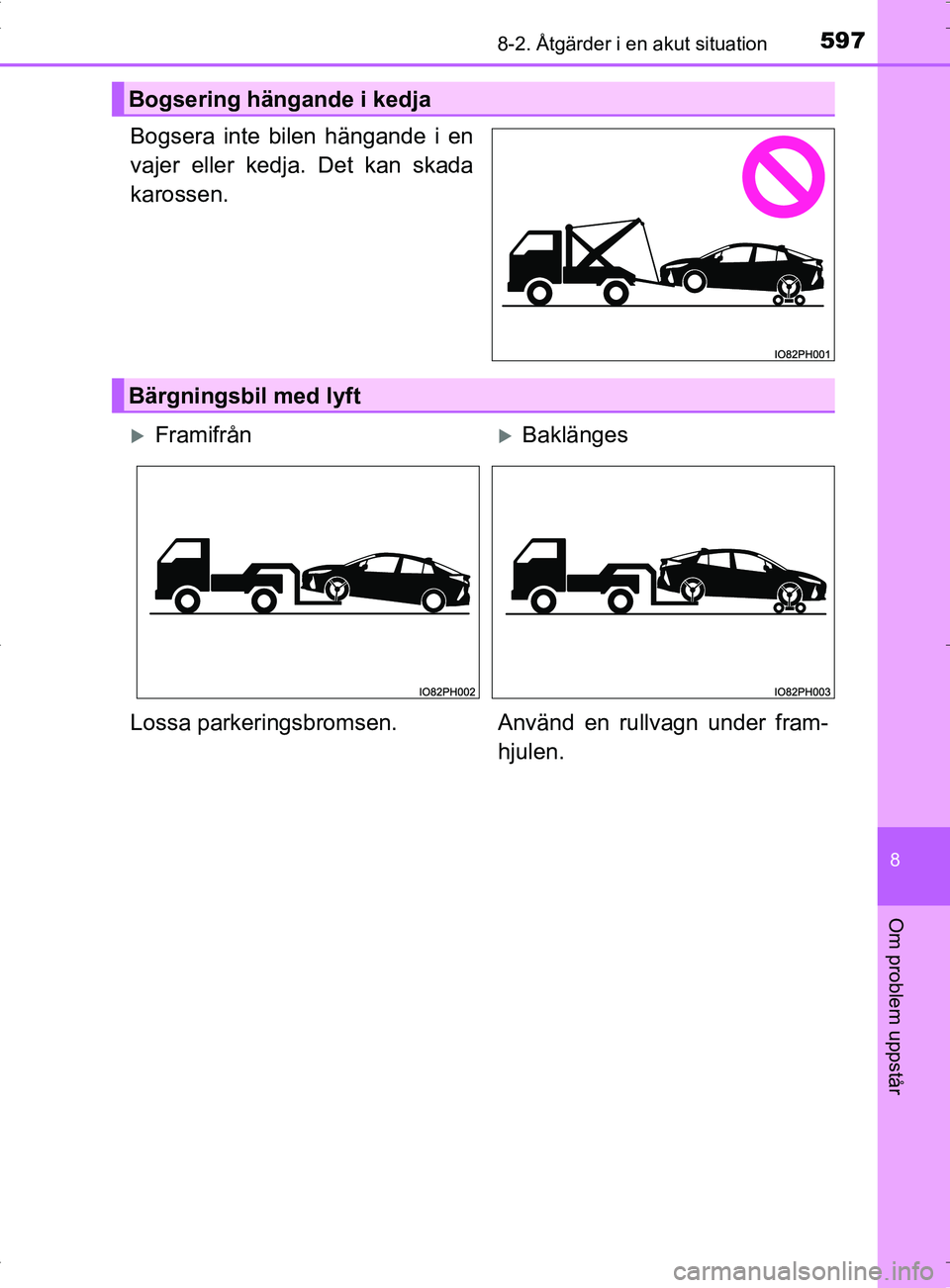

Bogsera inte bilen hängande i en
vajer eller kedja. Det kan skada
karossen.
Bogsering hängande i kedja
Bärgningsbil med lyft
FramifrånBaklänges
Lossa parkeringsbromsen. Använd en rullvagn under fram- hjulen.
OM47A89SE.book Page 597 Thursday, November 10, 2016 8:27 PM

5988-2. Åtgärder i en akut situation
OM47A89SE

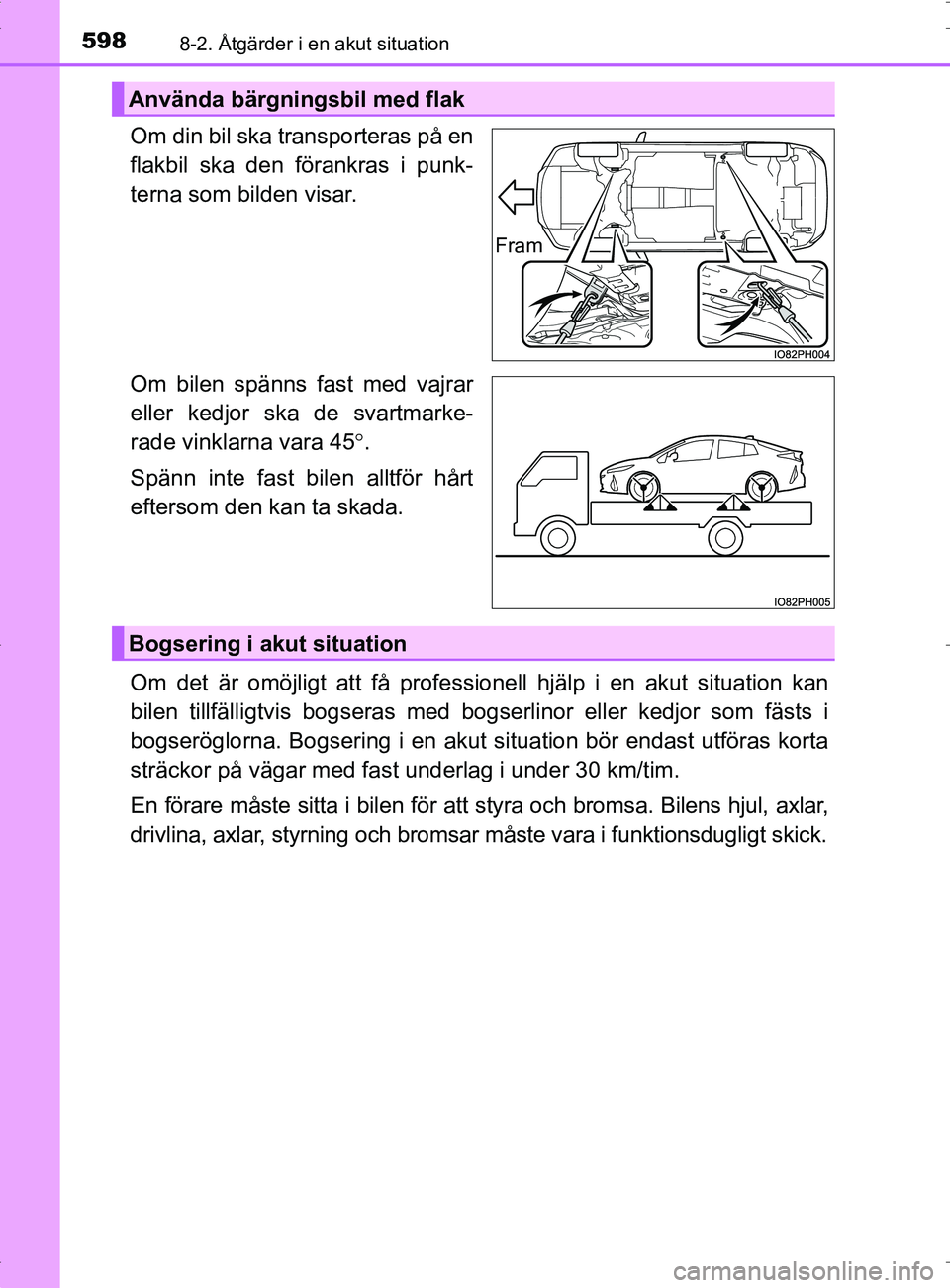

Om din bil ska transporteras på en
flakbil ska den förankras i punk-
terna som bilden visar.
Om bilen spänns fast med vajrar
eller kedjor ska de svartmarke-
rade vinklarna vara 45°.
Spänn inte fast bilen alltför hårt
eftersom den kan ta skada.
Om det är omöjligt att få profession ell hjälp i en akut situation kan
bilen tillfälligtvis bogser as med bogserlinor elle r kedjor som fästs i
bogseröglorna. Bogsering i en akut situation bör endast utföras korta
sträckor på vägar med fast underlag i under 30 km/tim.
En förare måste sitta i bilen för att styra och bromsa. Bilens hjul, axlar,
drivlina, axlar, styrning och bromsar måste vara i funktionsdugligt skick.
Använda bärgningsbil med flak
Fram
Bogsering i akut situation
OM47A89SE.book Page 598 Thursd ay, November 10, 2016 8:27 PM

5998-2. Åtgärder i en akut situation
OM47A89SE
8
Om problem uppstår

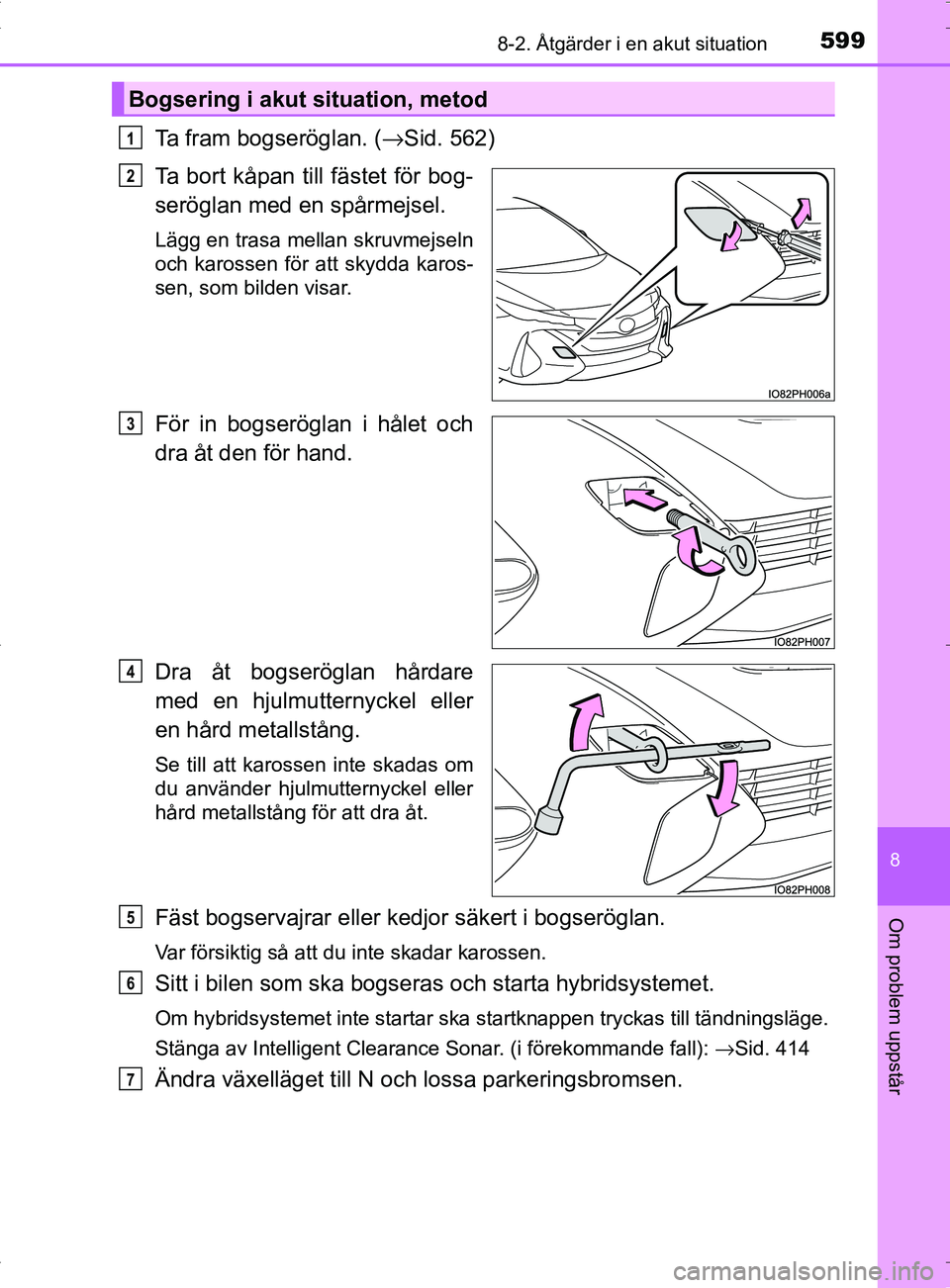

Ta fram bogseröglan. (→Sid. 562)
Ta bort kåpan till fästet för bog-
seröglan med en spårmejsel.
Lägg en trasa mellan skruvmejseln
och karossen för att skydda karos-
sen, som bilden visar.
För in bogseröglan i hålet och
dra åt den för hand.
Dra åt bogseröglan hårdare
med en hjulmutternyckel eller
en hård metallstång.
Se till att karossen inte skadas om
du använder hjulmutternyckel eller
hård metallstång för att dra åt.
Fäst bogservajrar eller kedjor säkert i bogseröglan.
Var försiktig så att du inte skadar karossen.
Sitt i bilen som ska bogseras och starta hybridsystemet.
Om hybridsystemet inte startar ska startknappen tryckas till tändningsläge.
Stänga av Intelligent Clearance Sonar. (i förekommande fall): →Sid. 414
Ändra växelläget till N och lossa parkeringsbromsen.
Bogsering i akut situation, metod
1
2
3
4
5
6
7
OM47A89SE.book Page 599 Thursday, November 10, 2016 8:27 PM

6008-2. Åtgärder i en akut situation
OM47A89SE
■Under bogsering
Om hybridsystemet är avstängt fungerar inte servosystemen för broms och
styrning. Såväl broms som styrning kräver då mycket större kraft än vanligt\
.
■ Hjulmutternyckel
En hjulmutternyckel är installerad i bagagerummet. ( →Sid. 562)
■ Monteringshål för bogserögla på bakvagnen
Monteringshålet används till att göra fast
bilen under transport. Bogseröglan som
är installerad i det här hålet kan inte
användas till att bogsera ett annat fordon.
VA R N I N G
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
■Vid bogsering av bilen
■ Under bogsering
● Om bogservajer eller kedja används vid bogsering ska plötsliga starter
etc., undvikas som kan belasta bogseröglor, vajrar eller kedjor alltför
mycket. Bogseröglorna, vajrarna eller kedjorna kan skadas, avbrutna
delar kan träffa människor och orsaka allvarlig skada.
● Tryck inte startknappen till avstängt läge.
Det kan leda till en olycka eftersom parkeringsspärren kan låsa framhjulen.
Se till att bilen transporteras med fram-
hjulen upplyfta eller med alla fyra hjulen
upplyfta över marken. Om bilen bogseras
med båda framhjulen på marken kan
drivlinan och relaterade delar skadas
eller bli strömförande från elmotorn vilket
kan orsaka brand beroende på typen av
skada eller funktionsstörning.
OM47A89SE.book Page 600 Thursd ay, November 10, 2016 8:27 PM
