TOYOTA PRIUS PLUG-IN HYBRID 2017 Bruksanvisningar (in Swedish)

5817-3. Arbeten som du kan göra själv
OM47A89SE
7
Underhåll och skötsel
VA R N I N G

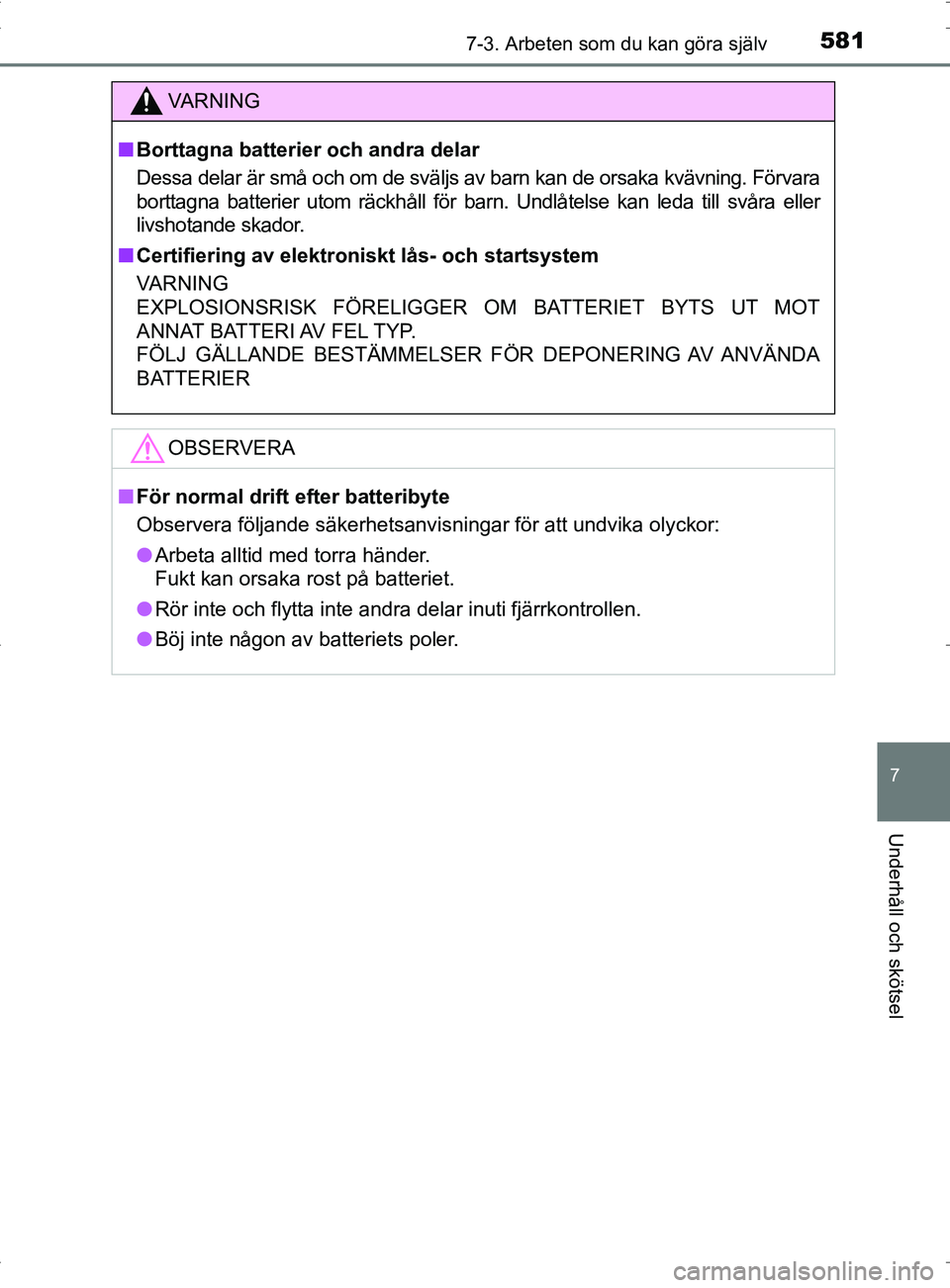

■Borttagna batterier och andra delar
Dessa delar är små och om de sväljs av barn kan de orsaka kvävning. Förvara
borttagna batterier utom räckhåll för barn. Undlåtelse kan leda till svåra eller
livshotande skador.
■ Certifiering av elektroniskt lås- och startsystem
VARNING
EXPLOSIONSRISK FÖRELIGGER OM BATTERIET BYTS UT MOT
ANNAT BATTERI AV FEL TYP.
FÖLJ GÄLLANDE BESTÄMMELSER FÖR DEPONERING AV ANVÄNDA
BATTERIER
OBSERVERA
■För normal drift efter batteribyte
Observera följande säkerhetsanvisningar för att undvika olyckor:
● Arbeta alltid med torra händer.
Fukt kan orsaka rost på batteriet.
● Rör inte och flytta inte andra delar inuti fjärrkontrollen.
● Böj inte någon av batteriets poler.
OM47A89SE.book Page 581 Thursd ay, November 10, 2016 8:27 PM

5827-3. Arbeten som du kan göra själv
OM47A89SE
Kontroll och byte av säkringar
Tryck startknappen till avstängt läge.
Kontrollera att laddanslutningen inte är inkopplad. Använd inte heller det
fjärrstyrda luftkonditioneringssystemet under processen.
Öppna locket till säkringsboxen.
Motorrum typ A, säkringsbox
Tryck in de två hakarna och lyft
upp locket.
Se till att de två hakarna fäster
när du stänger locket.
Motorrum typ B, säkringsbox
Tryck in de tre hakarna och lyft
upp locket.
Se till att de tre hakarna fäster
när du stänger locket.
Om någon av de elektriska delarn a inte fungerar kan en säkring
ha gått. Utför i så fall en kontroll och byt säkring vid behov.
1
2
OM47A89SE.book Page 582 Thursd ay, November 10, 2016 8:27 PM

5837-3. Arbeten som du kan göra själv
OM47A89SE
7
Underhåll och skötsel

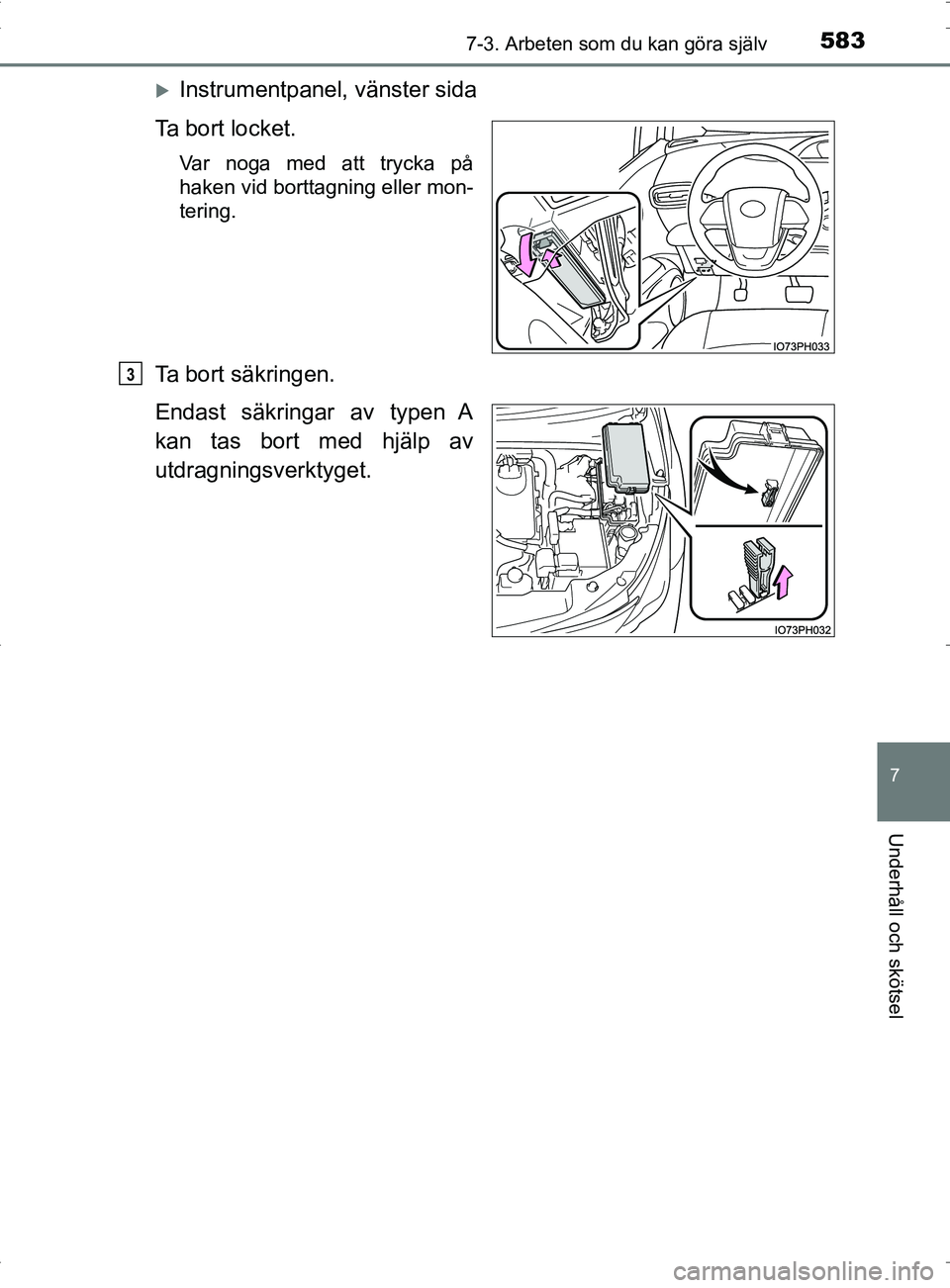

Instrumentpanel, vänster sida
Ta bort locket.
Var noga med att trycka på
haken vid borttagning eller mon-
tering.
Ta bort säkringen.
Endast säkringar av typen A
kan tas bort med hjälp av
utdragningsverktyget.3
OM47A89SE.book Page 583 Thursd ay, November 10, 2016 8:27 PM

5847-3. Arbeten som du kan göra själv
OM47A89SE

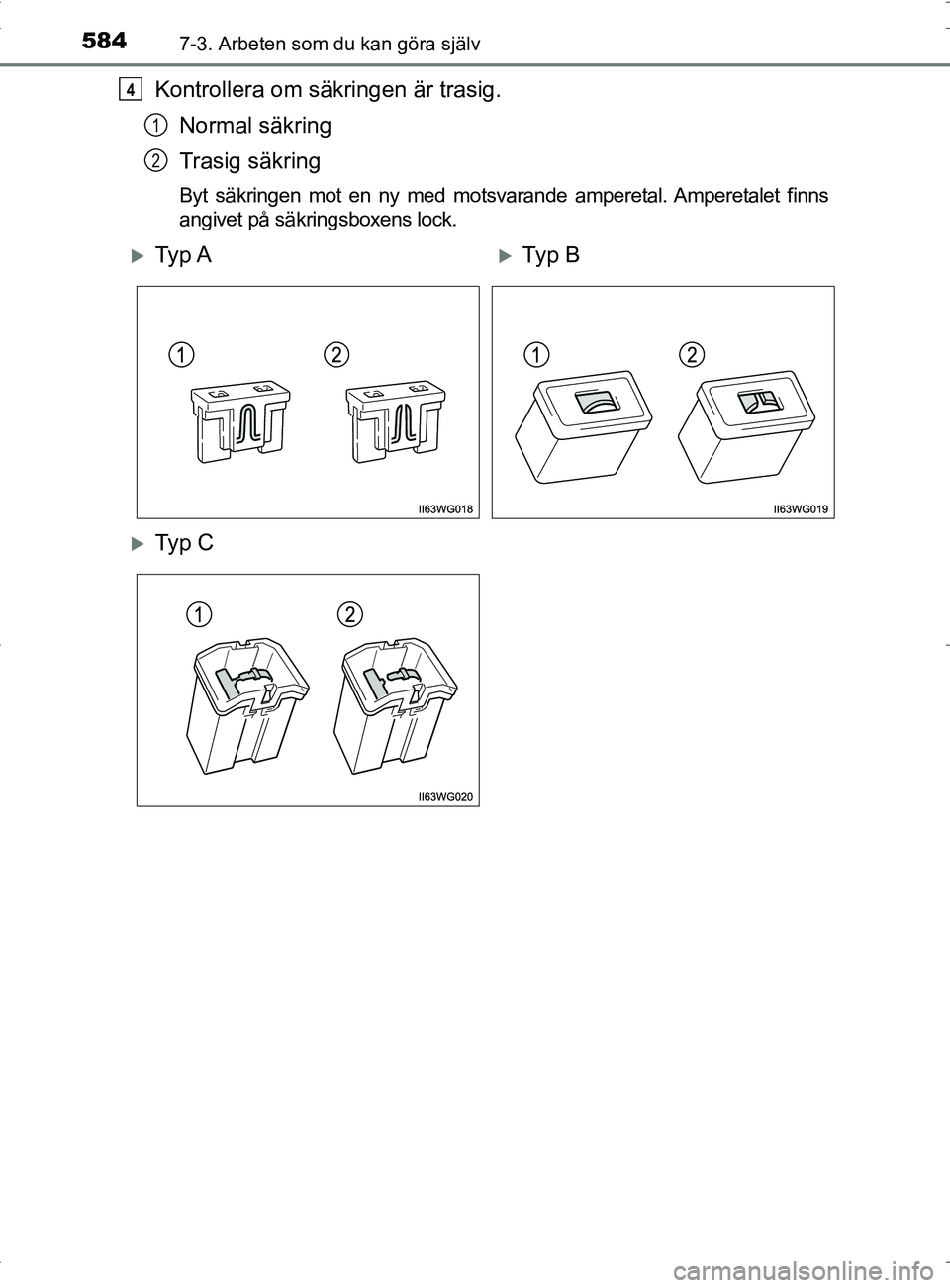

Kontrollera om säkringen är trasig.Normal säkring
Trasig säkring
Byt säkringen mot en ny med motsvarande amperetal. Amperetalet finns
angivet på säkringsboxens lock.
4
1
2
Ty p ATy p B
Ty p C
OM47A89SE.book Page 584 Thursd ay, November 10, 2016 8:27 PM

5857-3. Arbeten som du kan göra själv
OM47A89SE
7
Underhåll och skötsel

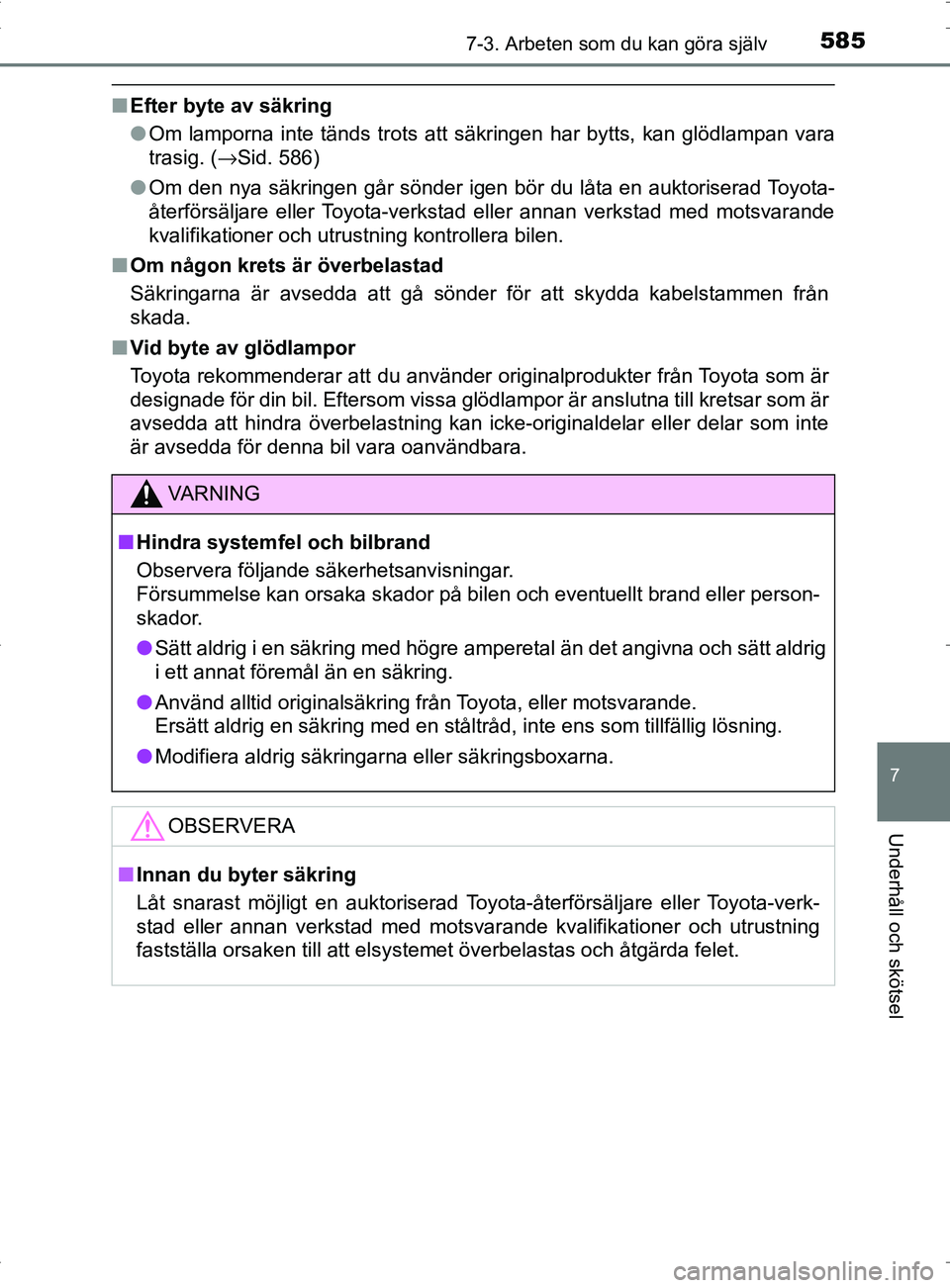

■Efter byte av säkring
●Om lamporna inte tänds trots att sä kringen har bytts, kan glödlampan vara
trasig. ( →Sid. 586)
● Om den nya säkringen går sönder igen bör du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
■ Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
■ Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödl ampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.
VA R N I N G
■ Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
● Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
● Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
● Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
■Innan du byter säkring
Låt snarast möjligt en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikationer och utrustning
fastställa orsaken till att elsystemet överbelastas och åtgärda felet.
OM47A89SE.book Page 585 Thursd ay, November 10, 2016 8:27 PM

5867-3. Arbeten som du kan göra själv
OM47A89SE

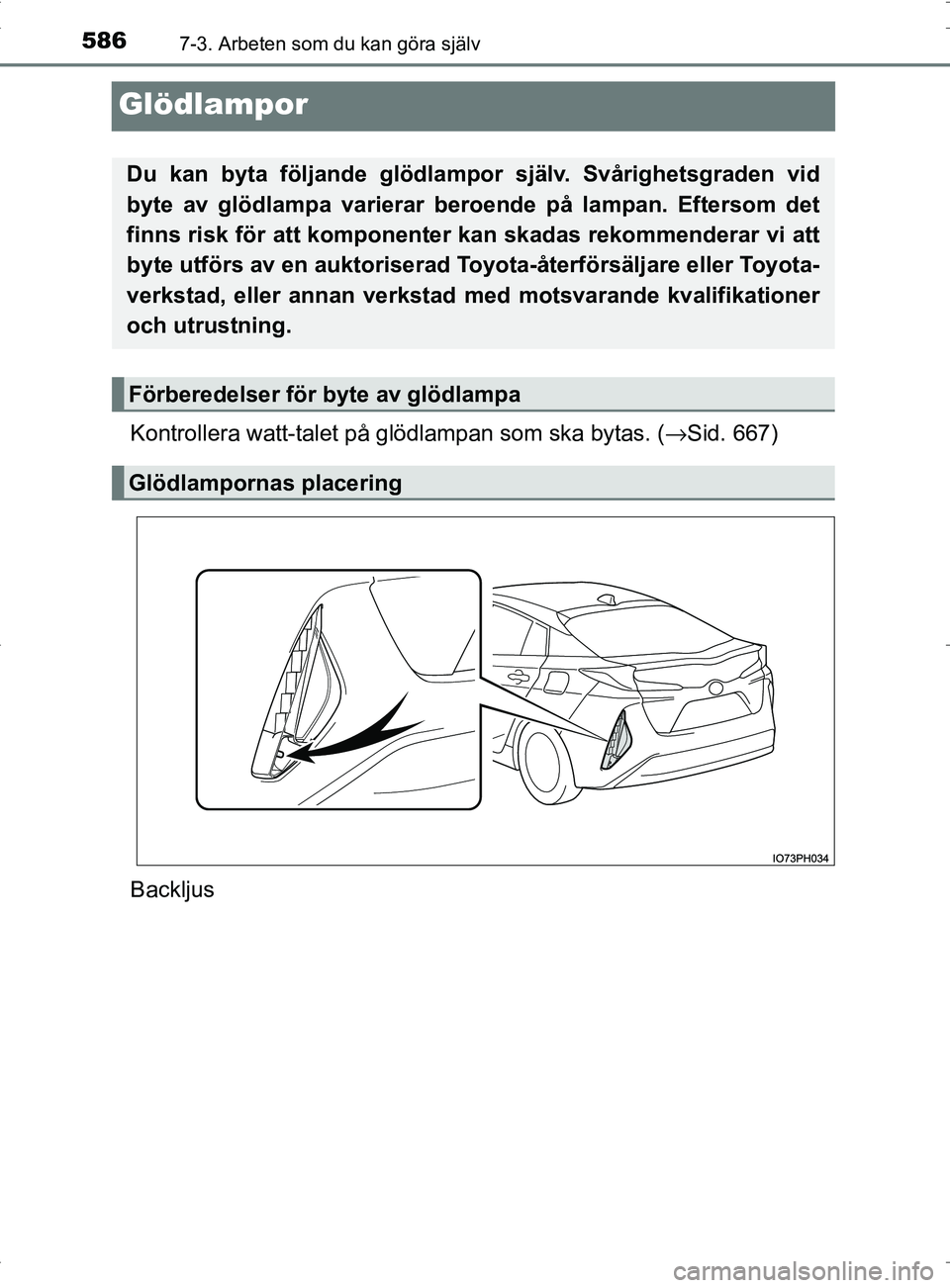

Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (→Sid. 667)
Backljus
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar bero ende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
OM47A89SE.book Page 586 Thursd ay, November 10, 2016 8:27 PM

5877-3. Arbeten som du kan göra själv
OM47A89SE
7
Underhåll och skötsel
■BackljusTa bort de två plastnitarna som håller fast kåpans undre del
bakom bakhjulet.
Dra ut plastnitens mittendel
med en spårmejsel och dra
sedan ut den för att ta bort den.
Ta bort de tre plastnitarna som håller fast kåpans övre del.
Vrid plastniten moturs och ta bort den.
Dra ut plastnitens mittendel me d en spårmejsel och dra sedan
ut den för att ta bort den.
Dra ut plastnitens mittendel me d en spårmejsel och dra sedan
ut den för att ta bort den.
Byte av glödlampor
1
2
1
2
3
OM47A89SE.book Page 587 Thursd ay, November 10, 2016 8:27 PM

5887-3. Arbeten som du kan göra själv
OM47A89SE

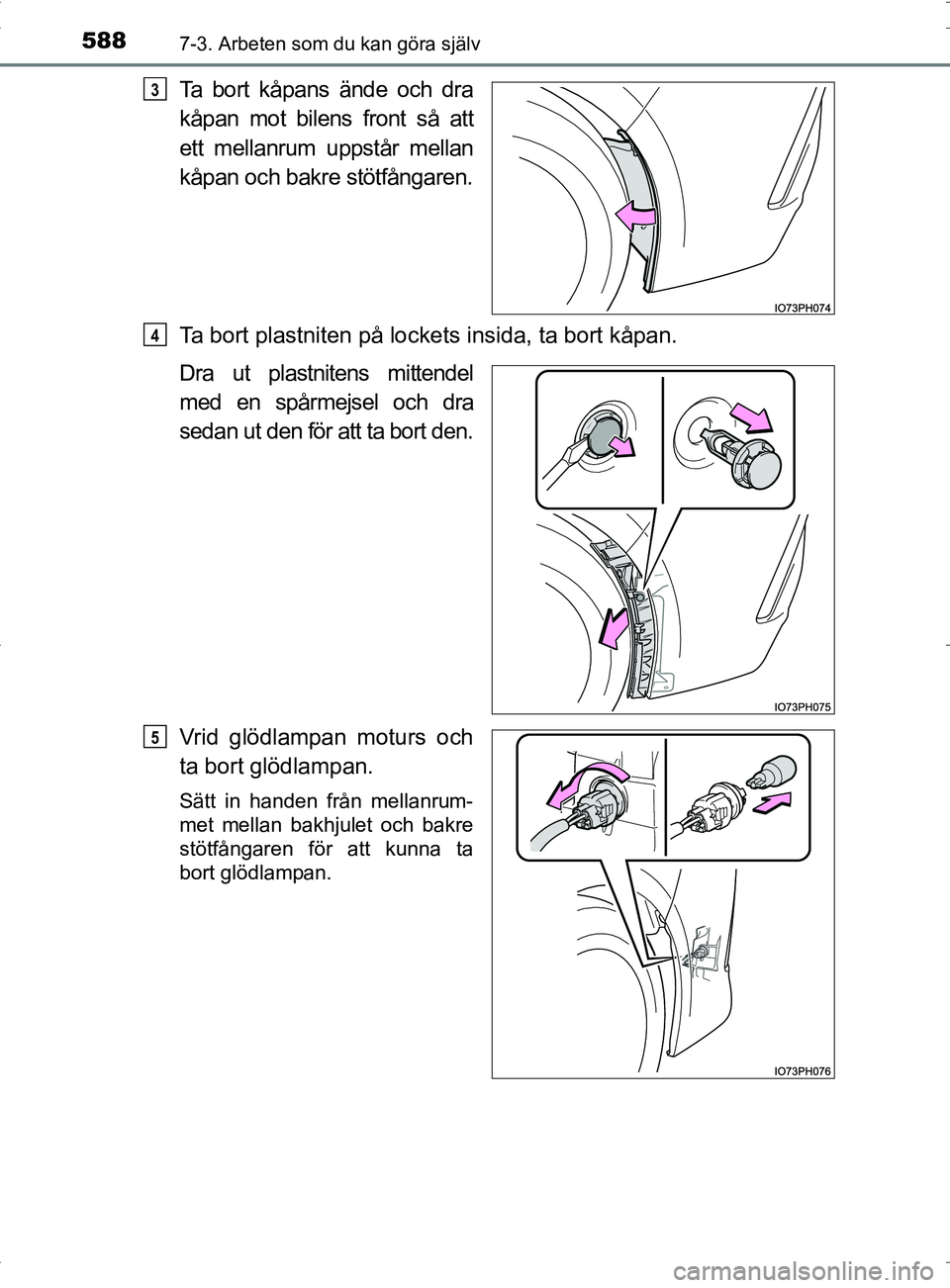

Ta bort kåpans ände och dra
kåpan mot bilens front så att
ett mellanrum uppstår mellan
kåpan och bakre stötfångaren.
Ta bort plastniten på lockets insida, ta bort kåpan.
Dra ut plastnitens mittendel
med en spårmejsel och dra
sedan ut den för att ta bort den.
Vrid glödlampan moturs och
ta bort glödlampan.
Sätt in handen från mellanrum-
met mellan bakhjulet och bakre
stötfångaren för att kunna ta
bort glödlampan.
3
4
5
OM47A89SE.book Page 588 Thursday, November 10, 2016 8:27 PM

5897-3. Arbeten som du kan göra själv
OM47A89SE
7
Underhåll och skötsel

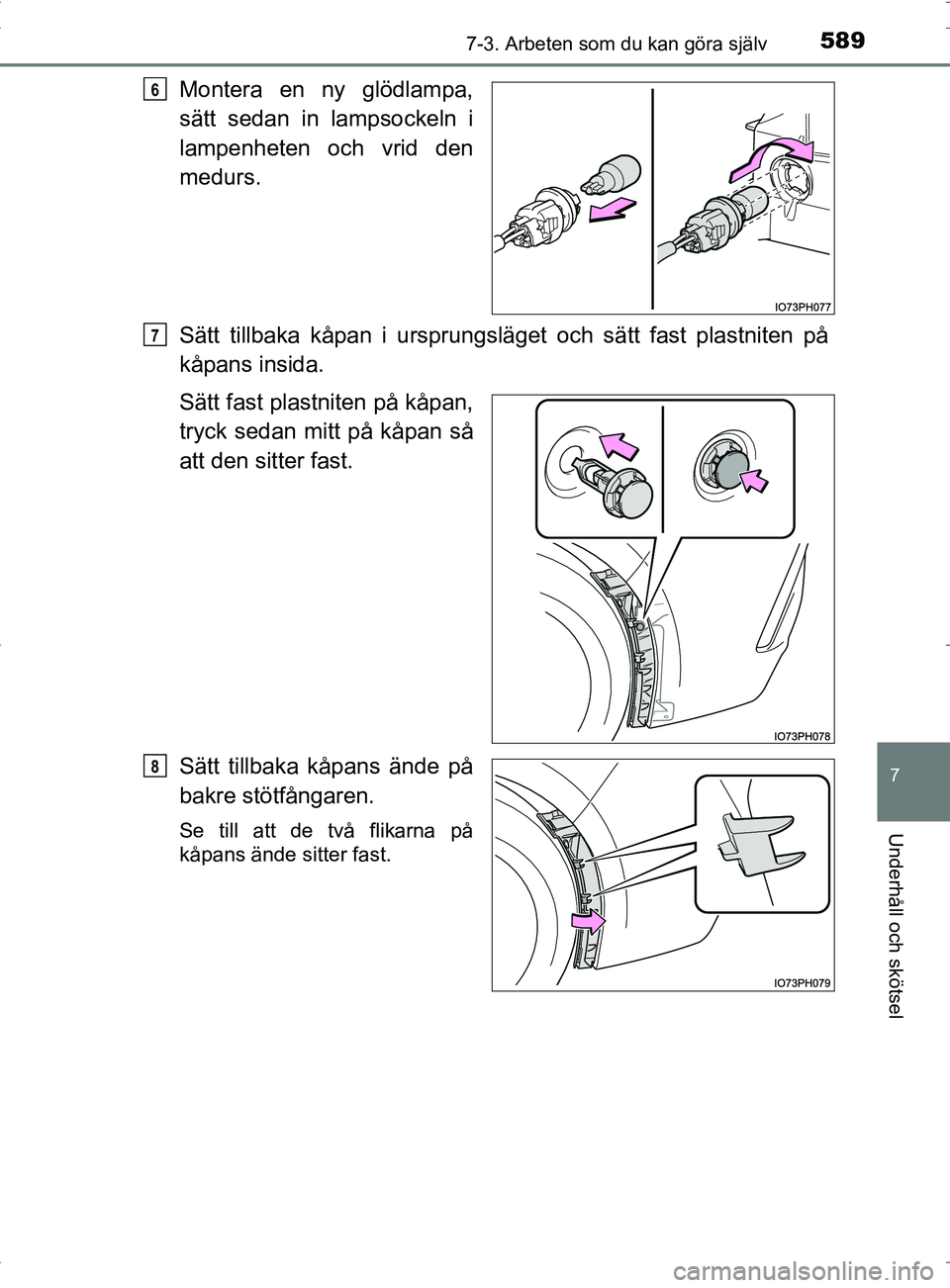

Montera en ny glödlampa,
sätt sedan in lampsockeln i
lampenheten och vrid den
medurs.
Sätt tillbaka kåpan i ursprungsläget och sätt fast plastniten på
kåpans insida.
Sätt fast plastniten på kåpan,
tryck sedan mitt på kåpan så
att den sitter fast.
Sätt tillbaka kåpans ände på
bakre stötfångaren.
Se till att de två flikarna på
kåpans ände sitter fast.
6
7
8
OM47A89SE.book Page 589 Thursday, November 10, 2016 8:27 PM

5907-3. Arbeten som du kan göra själv
OM47A89SE

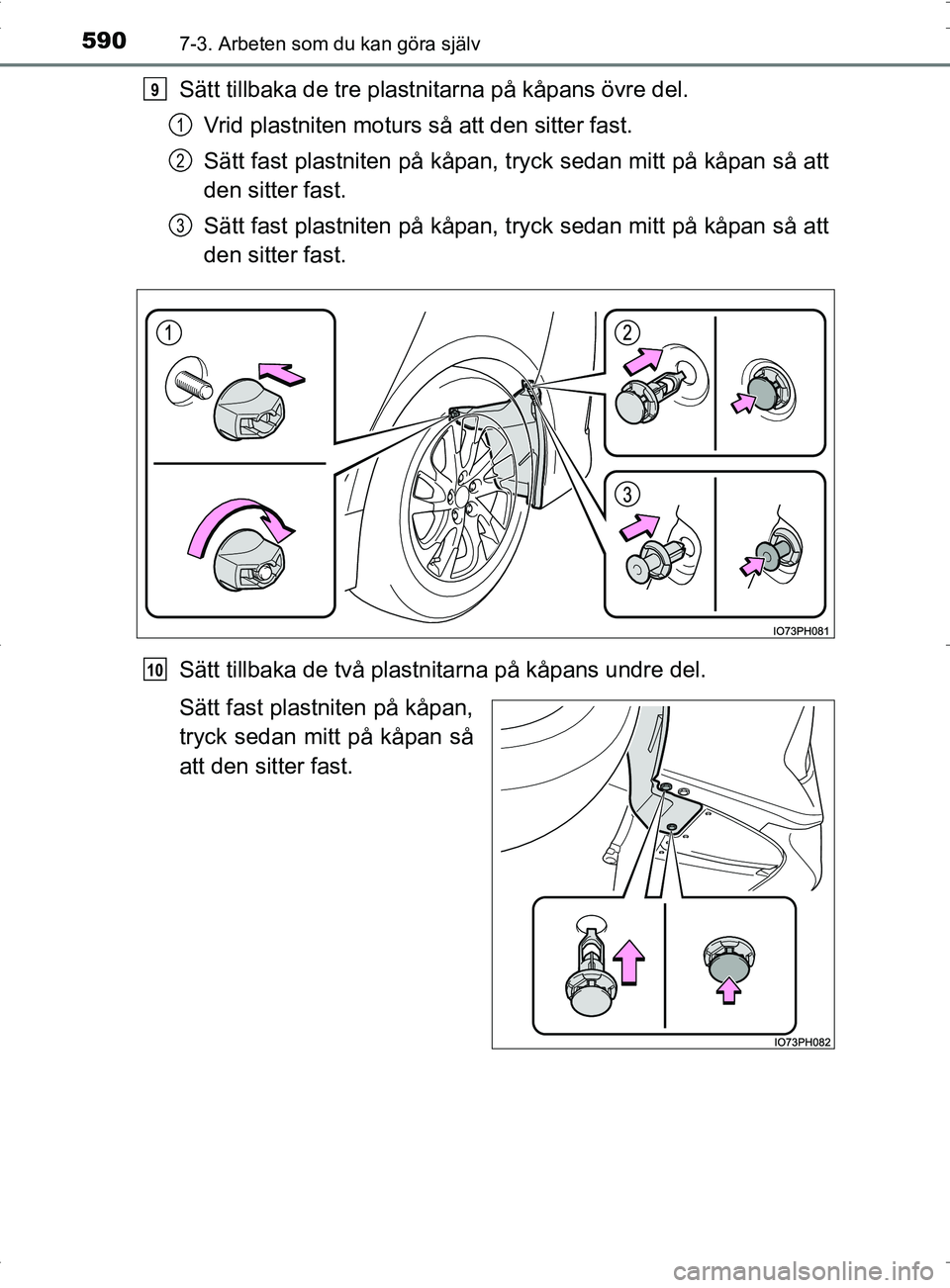

Sätt tillbaka de tre plastnitarna på kåpans övre del.Vrid plastniten moturs så att den sitter fast.
Sätt fast plastniten på kåpan, tryck sedan mitt på kåpan så att
den sitter fast.
Sätt fast plastniten på kåpan, tryck sedan mitt på kåpan så att
den sitter fast.
Sätt tillbaka de två plastnitarna på kåpans undre del.
Sätt fast plastniten på kåpan,
tryck sedan mitt på kåpan så
att den sitter fast.9
1
2
3
10
