TOYOTA PRIUS PLUG-IN HYBRID 2017 Bruksanvisningar (in Swedish)

5717-3. Arbeten som du kan göra själv
OM47A89SE
7
Underhåll och skötsel

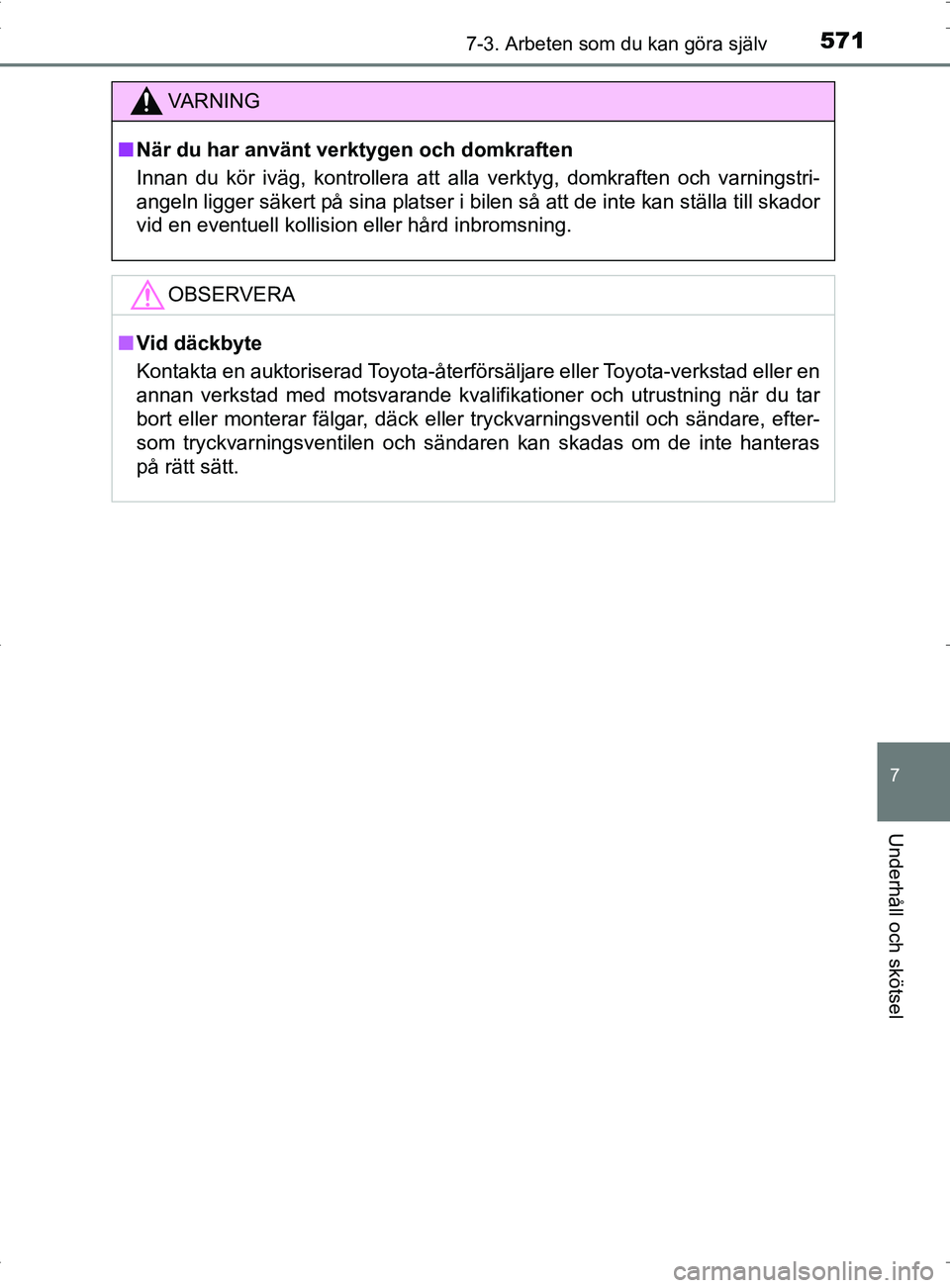

VA R N I N G
■När du har använt verktygen och domkraften
Innan du kör iväg, kontrollera att alla verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser i bilen så att de inte kan ställa till skador
vid en eventuell kollision eller hård inbromsning.
OBSERVERA
■Vid däckbyte
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller en
annan verkstad med motsvarande kvalifika tioner och utrustning när du tar
bort eller monterar fälgar, däck eller tryckvarningsventil och sändare, efter-
som tryckvarningsventilen och sändaren kan skadas om de inte hanteras
på rätt sätt.
OM47A89SE.book Page 571 Thursd ay, November 10, 2016 8:27 PM

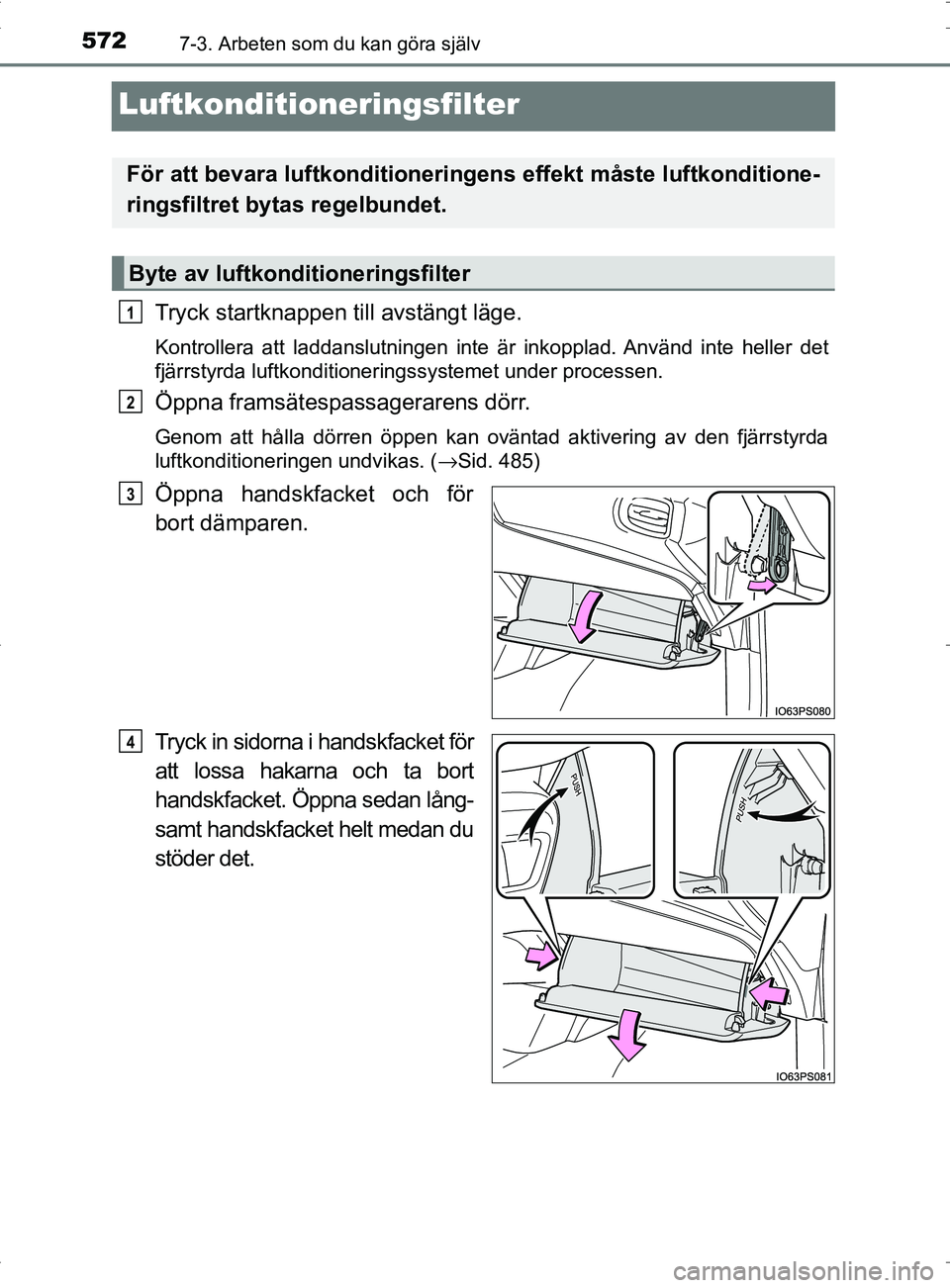

5727-3. Arbeten som du kan göra själv
OM47A89SE
Luftkonditioneringsfilter
Tryck startknappen till avstängt läge.
Kontrollera att laddanslutningen inte är inkopplad. Använd inte heller det
fjärrstyrda luftkonditioneringssystemet under processen.
Öppna framsätespassagerarens dörr.
Genom att hålla dörren öppen kan oväntad aktivering av den fjärrstyrda
luftkonditioneringen undvikas. ( →Sid. 485)
Öppna handskfacket och för
bort dämparen.
Tryck in sidorna i handskfacket för
att lossa hakarna och ta bort
handskfacket. Öppna sedan lång-
samt handskfacket helt medan du
stöder det.
För att bevara luftkonditioneringe ns effekt måste luftkonditione-
ringsfiltret bytas regelbundet.
Byte av luftkon ditioneringsfilter
1
2
3
4
OM47A89SE.book Page 572 Thursd ay, November 10, 2016 8:27 PM

5737-3. Arbeten som du kan göra själv
OM47A89SE
7
Underhåll och skötsel

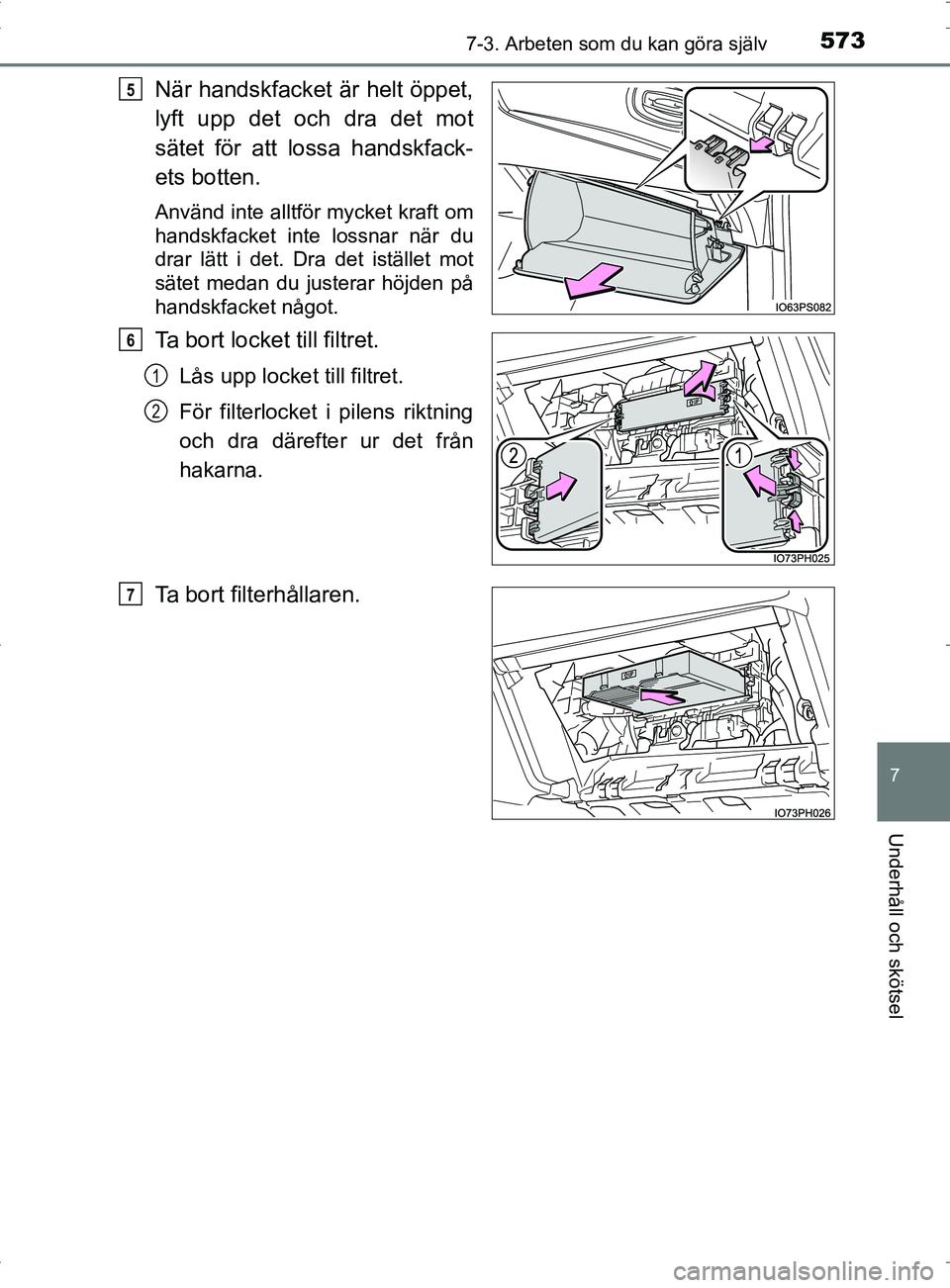

När handskfacket är helt öppet,
lyft upp det och dra det mot
sätet för att lossa handskfack-
ets botten.
Använd inte alltför mycket kraft om
handskfacket inte lossnar när du
drar lätt i det. Dra det istället mot
sätet medan du justerar höjden på
handskfacket något.
Ta bort locket till filtret.
Lås upp locket till filtret.
För filterlocket i pilens riktning
och dra därefter ur det från
hakarna.
Ta bort filterhållaren.
5
6
1
2
7
OM47A89SE.book Page 573 Thursday, November 10, 2016 8:27 PM

5747-3. Arbeten som du kan göra själv
OM47A89SE

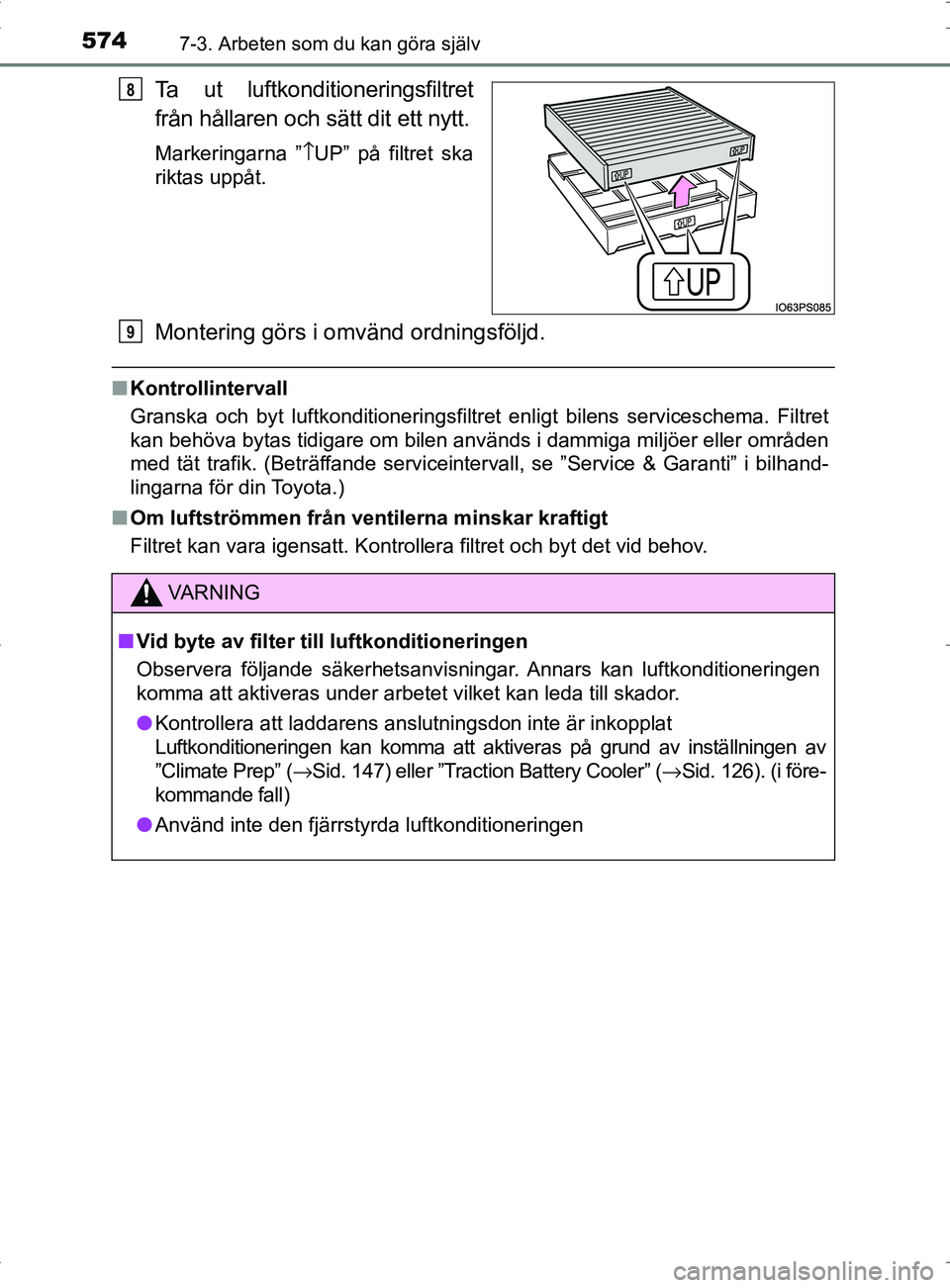

Ta ut luftkonditioneringsfiltret
från hållaren och sätt dit ett nytt.
Markeringarna ”↑UP” på filtret ska
riktas uppåt.
Montering görs i omvänd ordningsföljd.
■ Kontrollintervall
Granska och byt luftkonditioneringsfiltret enligt bilens serviceschema. \
Filtret
kan behöva bytas tidigare om bilen används i dammiga miljöer eller områden
med tät trafik. (Beträffande serviceintervall, se ”Service & Garanti” i bilhand-
lingarna för din Toyota.)
■ Om luftströmmen från ventilerna minskar kraftigt
Filtret kan vara igensatt. Kontrollera filtret och byt det vid behov.
8
VA R N I N G
■Vid byte av filter till luftkonditioneringen
Observera följande säkerhetsanvisningar. Annars kan luftkonditioneringen
komma att aktiveras under arbetet vilket kan leda till skador.
● Kontrollera att laddarens anslutningsdon inte är inkopplat
Luftkonditioneringen kan komma att aktiveras på grund av inställningen av
”Climate Prep” ( →Sid. 147) eller ”Traction Battery Cooler” ( →Sid. 126). (i före-
kommande fall)
● Använd inte den fjärrstyrda luftkonditioneringen
9
OM47A89SE.book Page 574 Thursd ay, November 10, 2016 8:27 PM

5757-3. Arbeten som du kan göra själv
OM47A89SE
7
Underhåll och skötsel

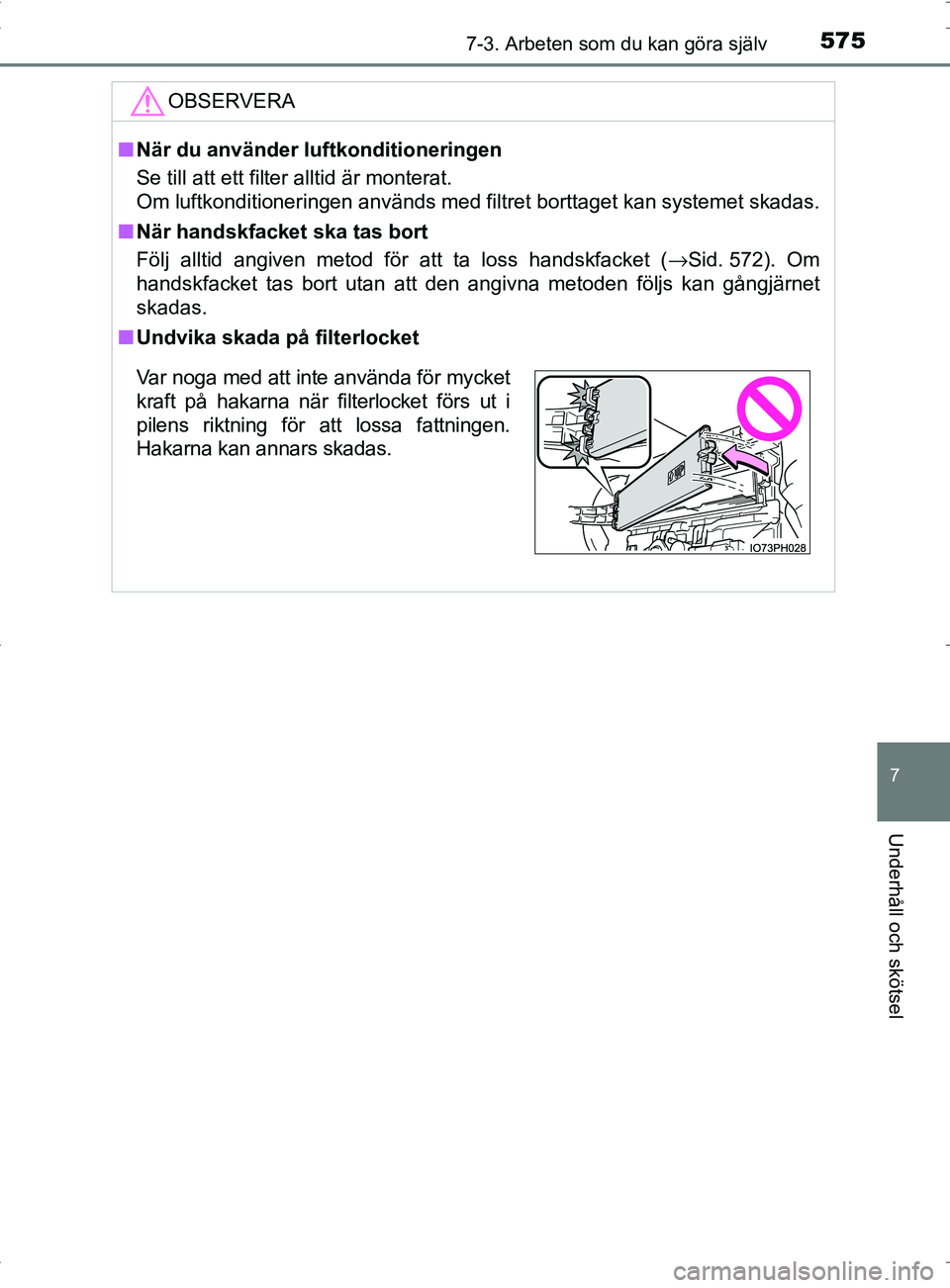

OBSERVERA
■När du använder luftkonditioneringen
Se till att ett filter alltid är monterat.
Om luftkonditioneringen används med filtret borttaget kan systemet skadas.
■ När handskfacket ska tas bort
Följ alltid angiven metod för att ta loss handskfacket ( →Sid. 572). Om
handskfacket tas bort utan att den angivna metoden följs kan gångjärnet
skadas.
■ Undvika skada på filterlocket
Var noga med att inte använda för mycket
kraft på hakarna när filterlocket förs ut i
pilens riktning för att lossa fattningen.
Hakarna kan annars skadas.
OM47A89SE.book Page 575 Thursday, November 10, 2016 8:27 PM

5767-3. Arbeten som du kan göra själv
OM47A89SE

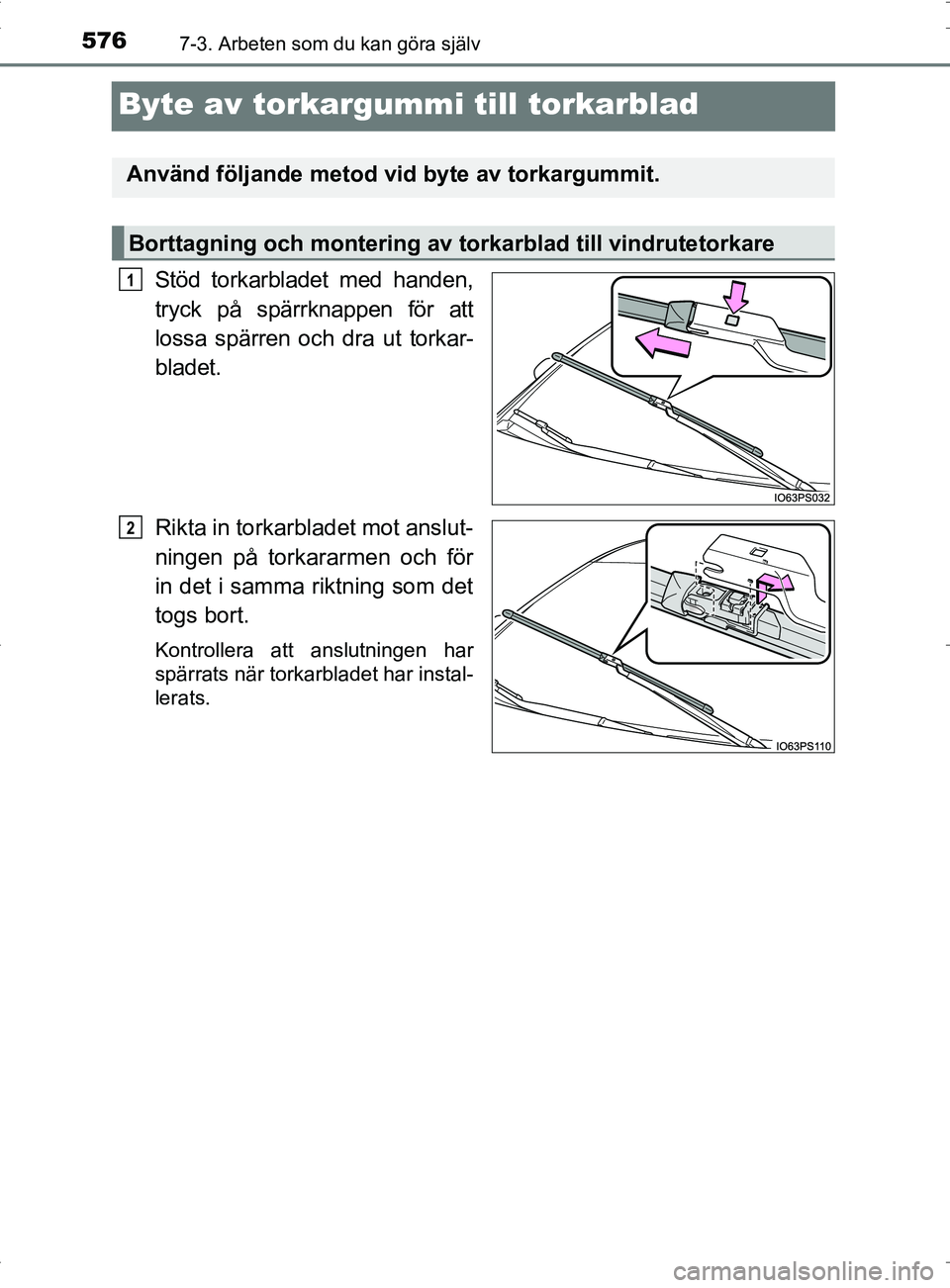

Byte av torkargummi till torkarblad
Stöd torkarbladet med handen,
tryck på spärrknappen för att
lossa spärren och dra ut torkar-
bladet.
Rikta in torkarbladet mot anslut-
ningen på torkararmen och för
in det i samma riktning som det
togs bort.
Kontrollera att anslutningen har
spärrats när torkarbladet har instal-
lerats.
Använd följande metod vid byte av torkargummit.
Borttagning och montering av torkarblad till vindrutetorkare
1
2
OM47A89SE.book Page 576 Thursday, November 10, 2016 8:27 PM

5777-3. Arbeten som du kan göra själv
OM47A89SE
7
Underhåll och skötsel

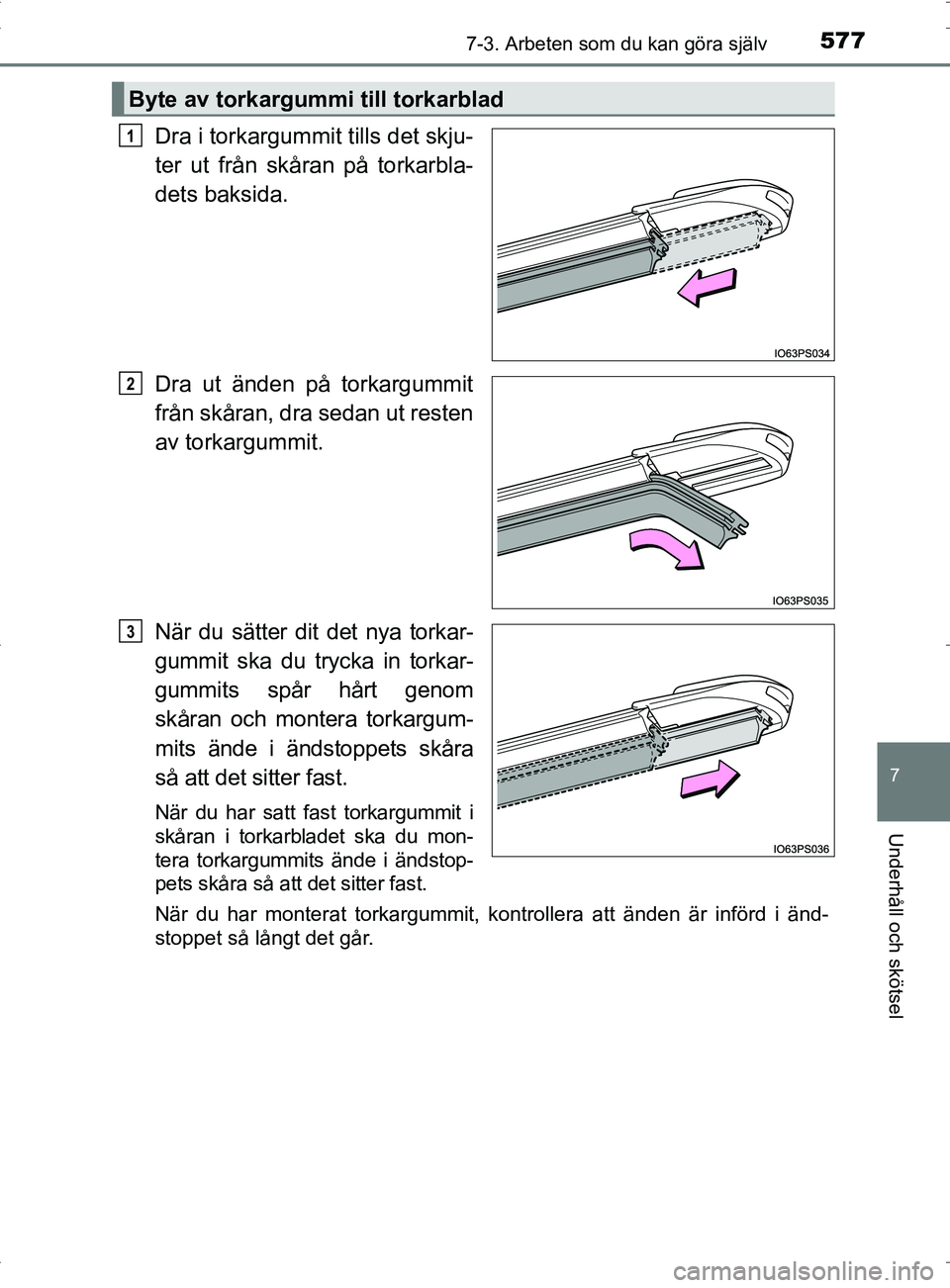

Dra i torkargummit tills det skju-
ter ut från skåran på torkarbla-
dets baksida.
Dra ut änden på torkargummit
från skåran, dra sedan ut resten
av torkargummit.
När du sätter dit det nya torkar-
gummit ska du trycka in torkar-
gummits spår hårt genom
skåran och montera torkargum-
mits ände i ändstoppets skåra
så att det sitter fast.
När du har satt fast torkargummit i
skåran i torkarbladet ska du mon-
tera torkargummits ände i ändstop-
pets skåra så att det sitter fast.
När du har monterat torkargummit, kontrollera att änden är införd i änd-
stoppet så långt det går.
Byte av torkargummi till torkarblad
1
2
3
OM47A89SE.book Page 577 Thursd ay, November 10, 2016 8:27 PM

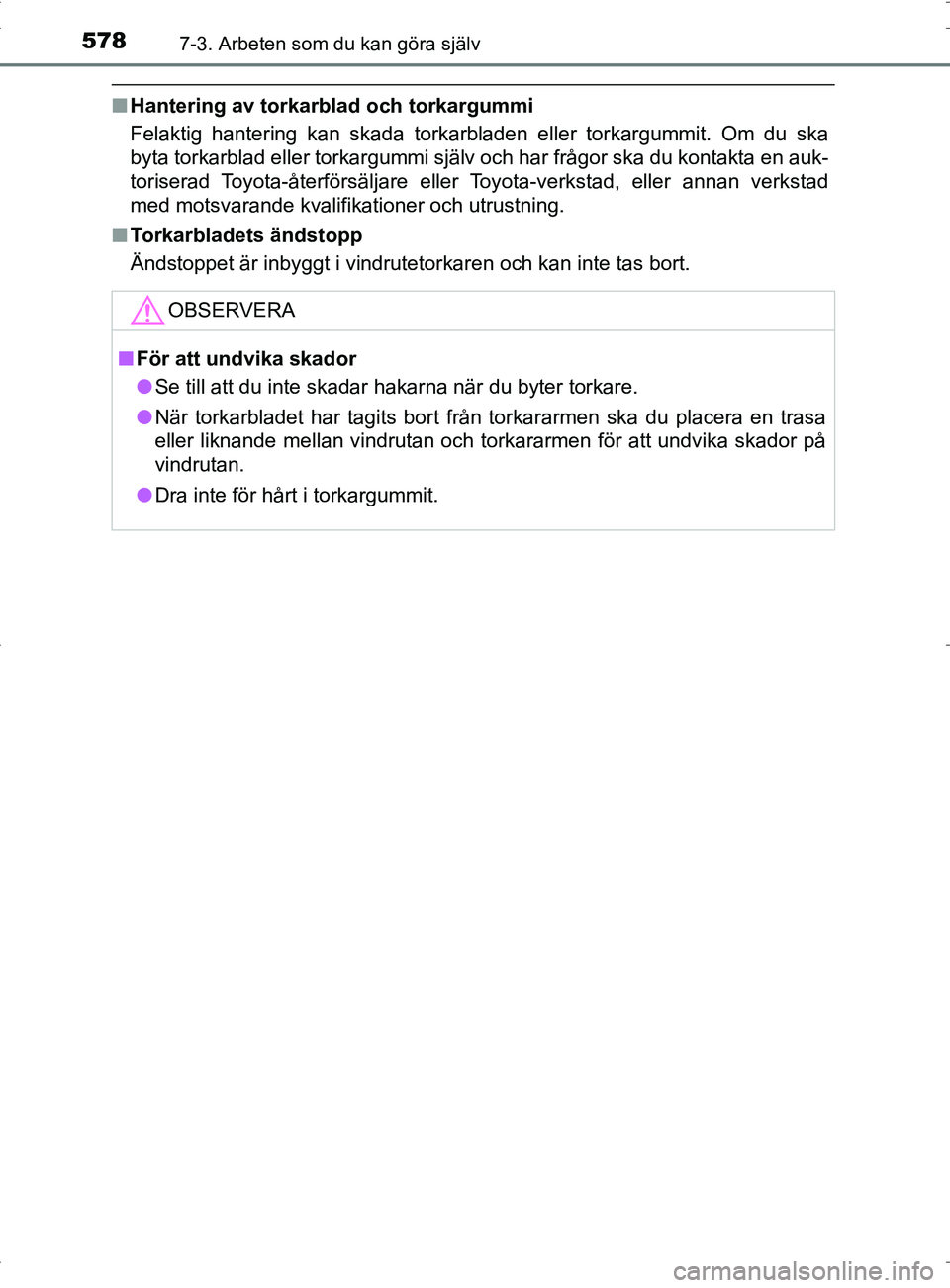

5787-3. Arbeten som du kan göra själv
OM47A89SE
■Hantering av torkarblad och torkargummi
Felaktig hantering kan skada torkarbladen eller torkargummit. Om du ska
byta torkarblad eller torkargummi själv och har frågor ska du kontakta en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning.
■ Torkarbladets ändstopp
Ändstoppet är inbyggt i vindrutetorkaren och kan inte tas bort.
OBSERVERA
■För att undvika skador
● Se till att du inte skadar hakarna när du byter torkare.
● När torkarbladet har tagits bort från torkararmen ska du placera en trasa
eller liknande mellan vindrutan och torkararmen för att undvika skador på
vindrutan.
● Dra inte för hårt i torkargummit.
OM47A89SE.book Page 578 Thursd ay, November 10, 2016 8:27 PM

5797-3. Arbeten som du kan göra själv
OM47A89SE
7
Underhåll och skötsel

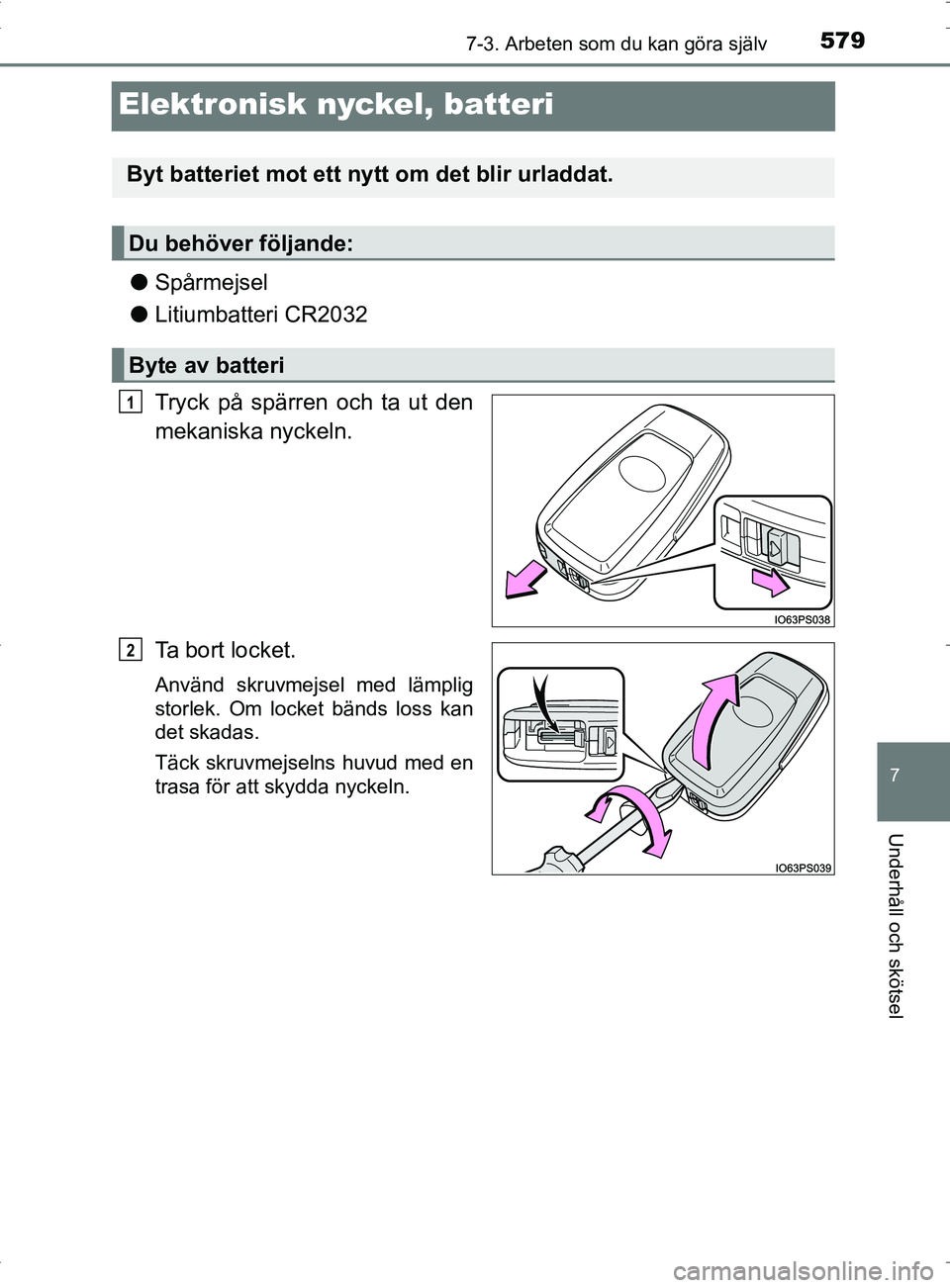

Elektronisk nyckel, batteri
●Spårmejsel
● Litiumbatteri CR2032
Tryck på spärren och ta ut den
mekaniska nyckeln.
Ta bort locket.
Använd skruvmejsel med lämplig
storlek. Om locket bänds loss kan
det skadas.
Täck skruvmejselns huvud med en
trasa för att skydda nyckeln.
Byt batteriet mot ett nytt om det blir urladdat.
Du behöver följande:
Byte av batteri
1
2
OM47A89SE.book Page 579 Thursd ay, November 10, 2016 8:27 PM

5807-3. Arbeten som du kan göra själv
OM47A89SE

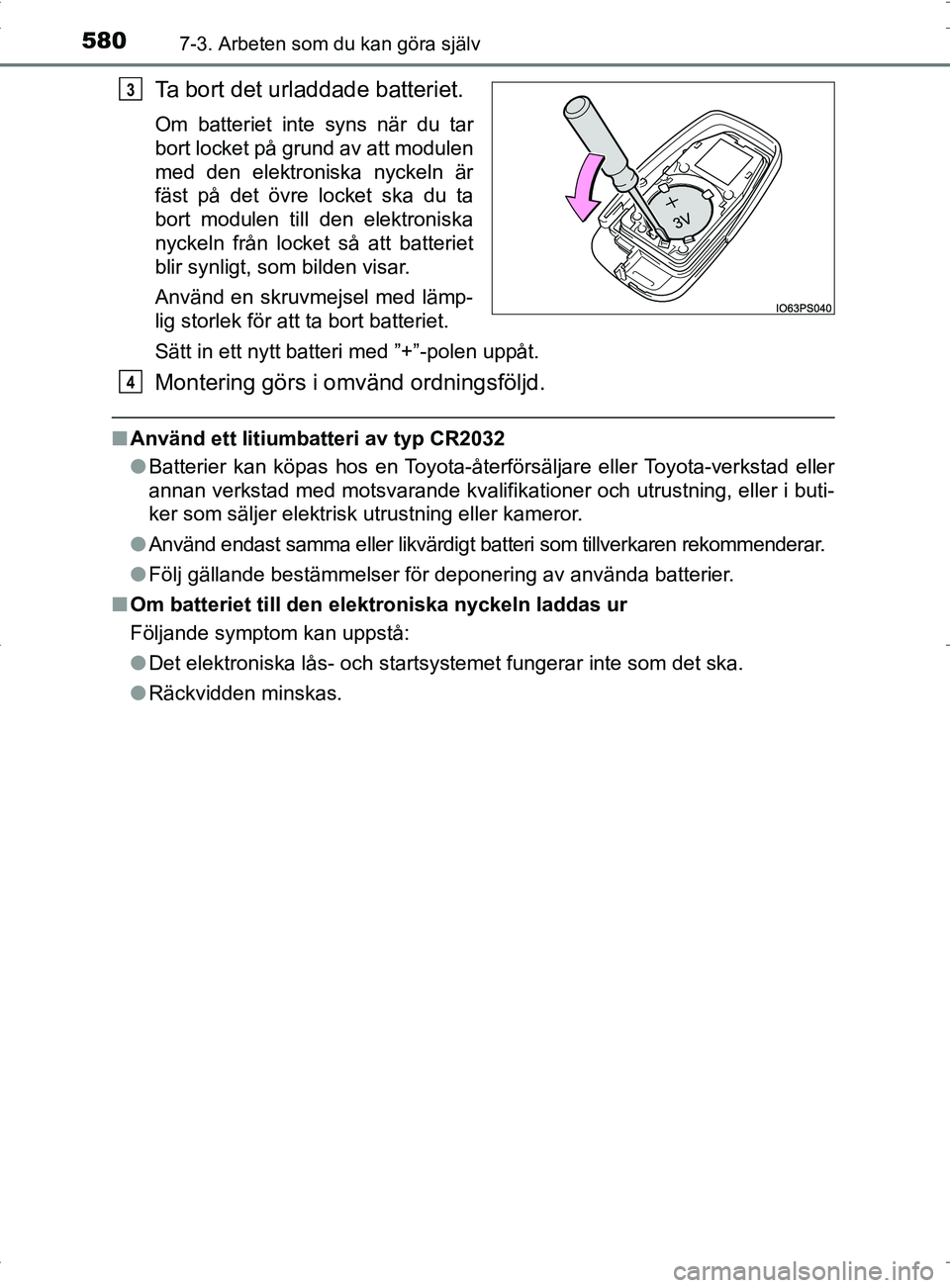

Ta bort det urladdade batteriet.
Om batteriet inte syns när du tar
bort locket på grund av att modulen
med den elektroniska nyckeln är
fäst på det övre locket ska du ta
bort modulen till den elektroniska
nyckeln från locket så att batteriet
blir synligt, som bilden visar.
Använd en skruvmejsel med lämp-
lig storlek för att ta bort batteriet.
Sätt in ett nytt batteri med ”+”-polen uppåt.
Montering görs i omvänd ordningsföljd.
■Använd ett litiumbatteri av typ CR2032
●Batterier kan köpas hos en Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning, eller i buti-
ker som säljer elektrisk utrustning eller kameror.
● Använd endast samma eller likvärdigt batteri som tillverkaren rekommenderar.
● Följ gällande bestämmelser för deponering av använda batterier.
■ Om batteriet till den elektroniska nyckeln laddas ur
Följande symptom kan uppstå:
●Det elektroniska lås- och startsystemet fungerar inte som det ska.
● Räckvidden minskas.
3
4
OM47A89SE.book Page 580 Thursd ay, November 10, 2016 8:27 PM
