6217-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging

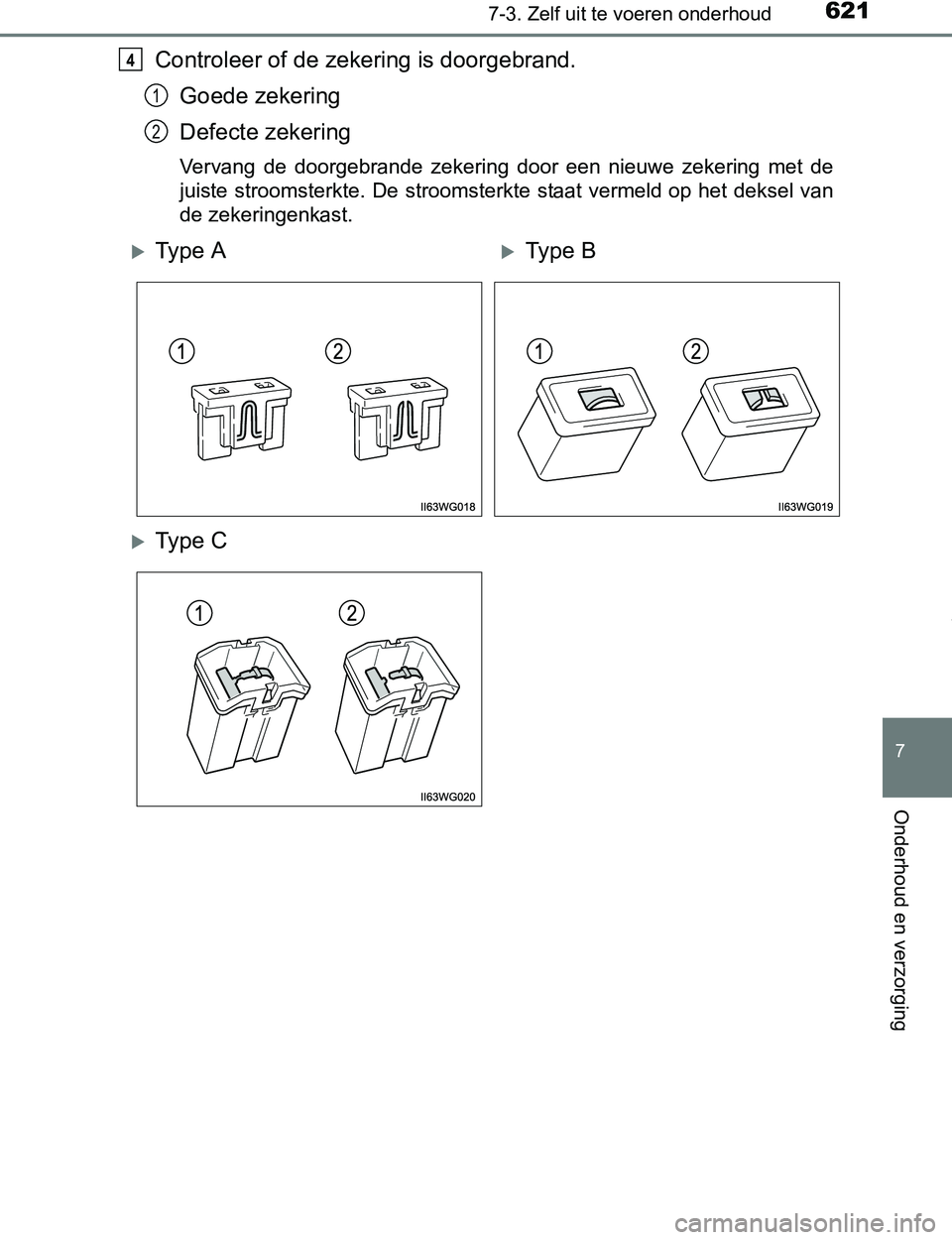

Controleer of de zekering is doorgebrand.
Goede zekering
Defecte zekering
Vervang de doorgebrande zekering door een nieuwe zekering met de
juiste stroomsterkte. De stroomsterkte staat vermeld op het deksel van
de zekeringenkast.
4
1
2
Ty p e AType B
Ty p e C
PRIUS PHV_OM_OM47A89E_(EE).book Page 621 Wednesday, December 14, 2016 1:05 PM

6227-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)

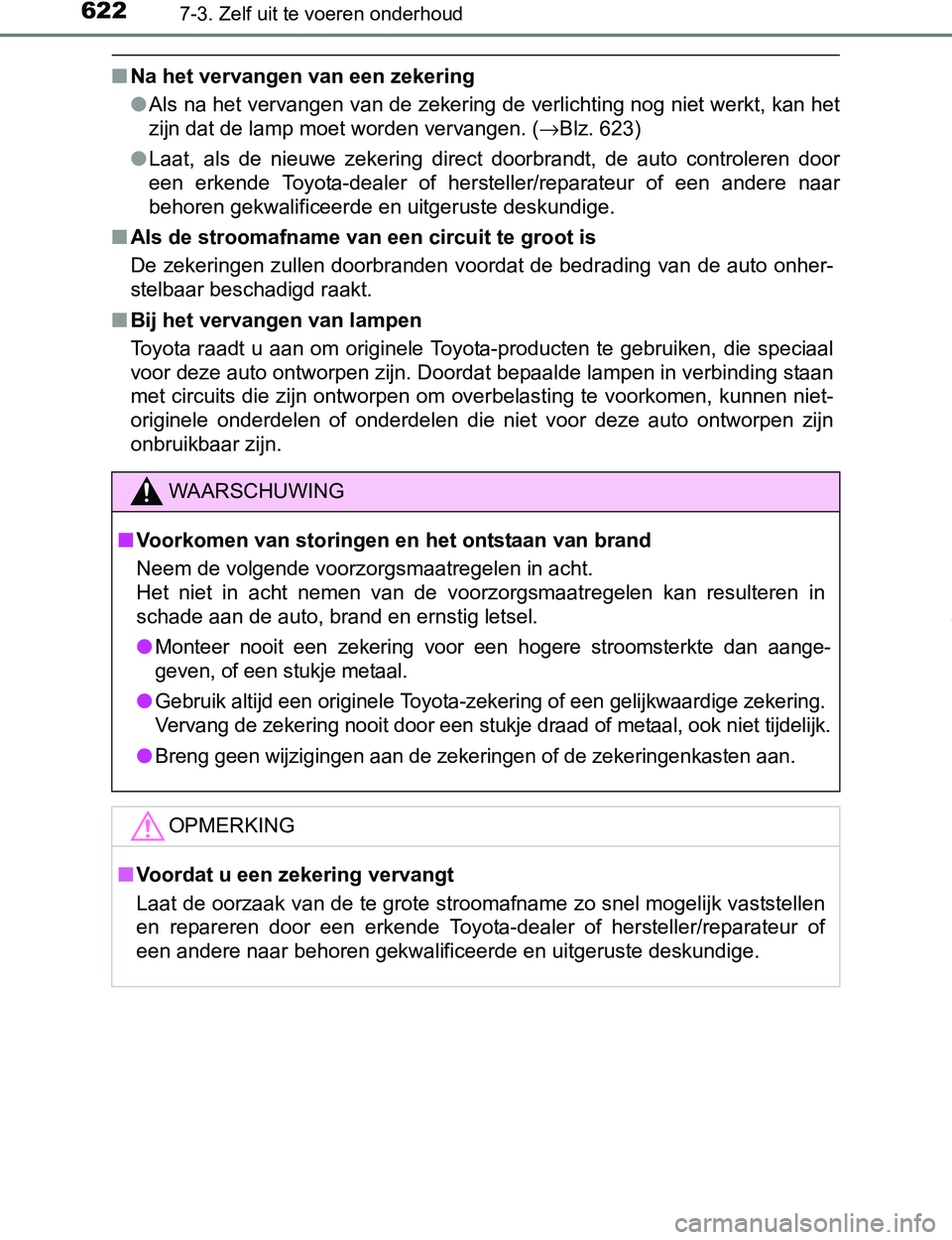

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden vervangen. (→Blz. 623)
●Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onher-
stelbaar beschadigd raakt.
■Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbinding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontworpen zijn
onbruikbaar zijn.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig letsel.
●
Monteer nooit een zekering voor een hogere stroomsterkte dan aange-
geven, of een stukje metaal.
●Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zekering.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijdelijk.
●Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
PRIUS PHV_OM_OM47A89E_(EE).book Page 622 Wednesday, December 14, 2016 1:05 PM

6237-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging

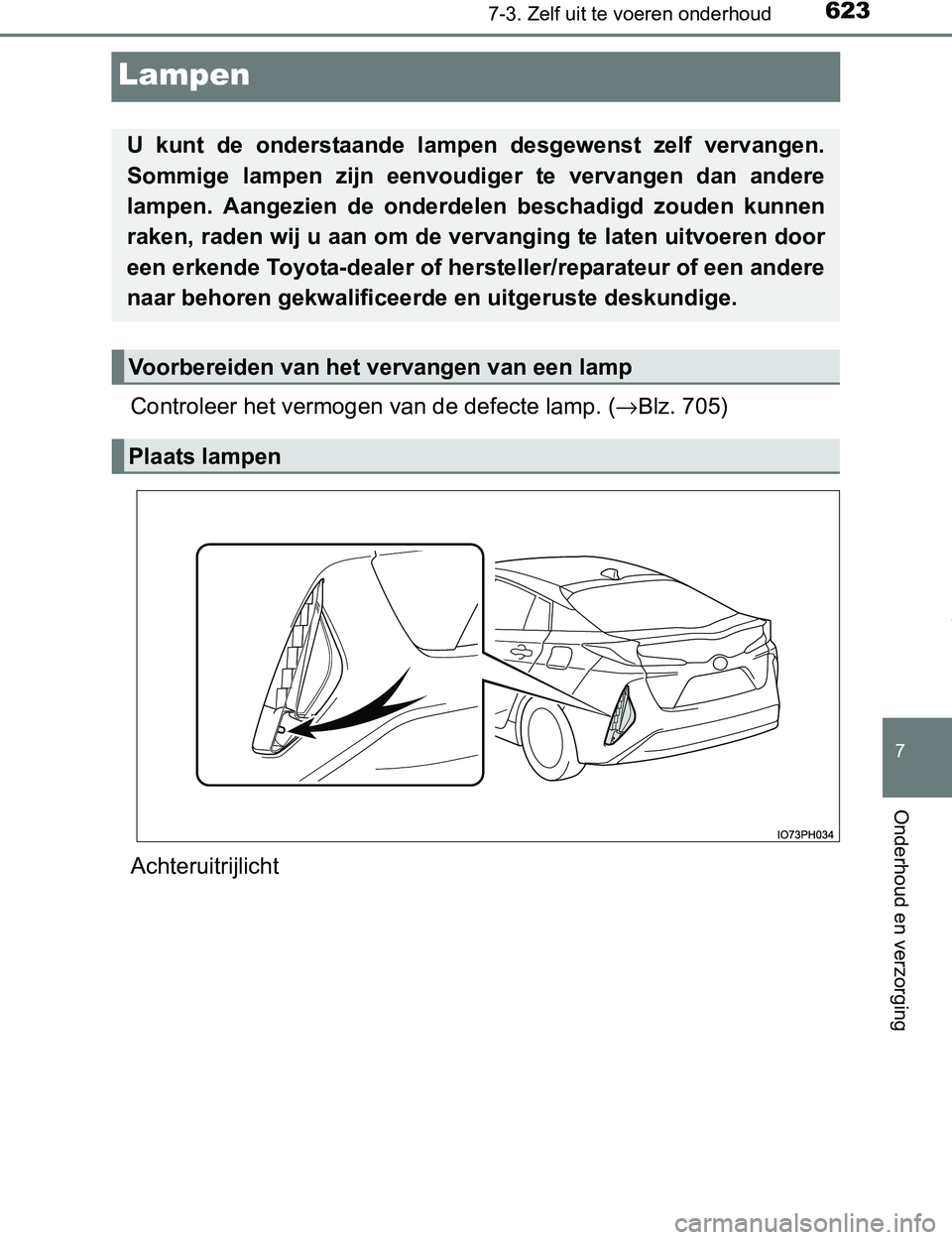

Lampen
Controleer het vermogen van de defecte lamp. (→Blz. 705)
Achteruitrijlicht
U kunt de onderstaande lampen desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Plaats lampen
PRIUS PHV_OM_OM47A89E_(EE).book Page 623 Wednesday, December 14, 2016 1:05 PM

6247-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)■

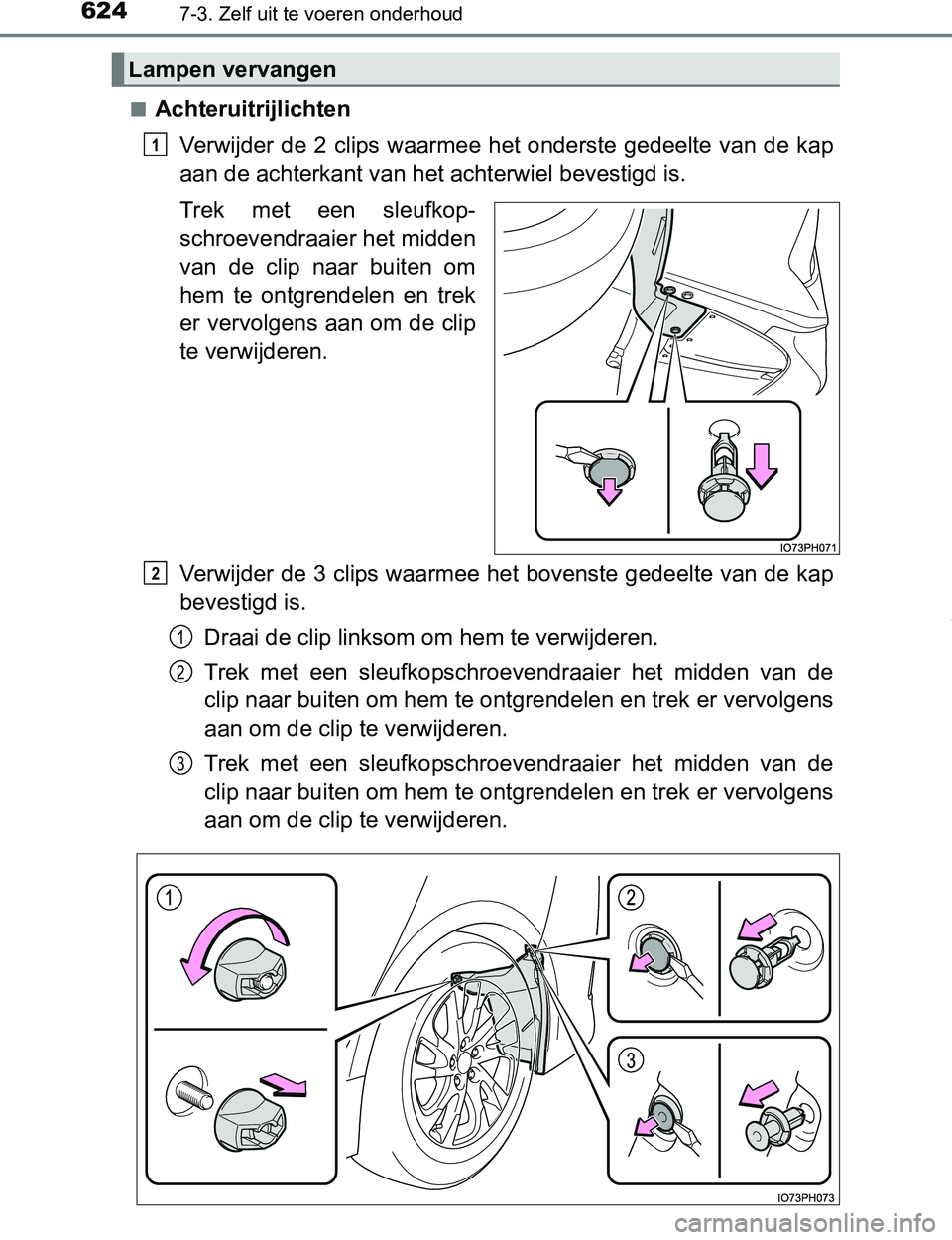

Achteruitrijlichten
Verwijder de 2 clips waarmee het onderste gedeelte van de kap
aan de achterkant van het achterwiel bevestigd is.
Trek met een sleufkop-
schroevendraaier het midden
van de clip naar buiten om
hem te ontgrendelen en trek
er vervolgens aan om de clip
te verwijderen.
Verwijder de 3 clips waarmee het bovenste gedeelte van de kap
bevestigd is.
Draai de clip linksom om hem te verwijderen.
Trek met een sleufkopschroevendraaier het midden van de
clip naar buiten om hem te ontgrendelen en trek er vervolgens
aan om de clip te verwijderen.
Trek met een sleufkopschroevendraaier het midden van de
clip naar buiten om hem te ontgrendelen en trek er vervolgens
aan om de clip te verwijderen.
Lampen vervangen
1
2
1
2
3
PRIUS PHV_OM_OM47A89E_(EE).book Page 624 Wednesday, December 14, 2016 1:05 PM

6257-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging

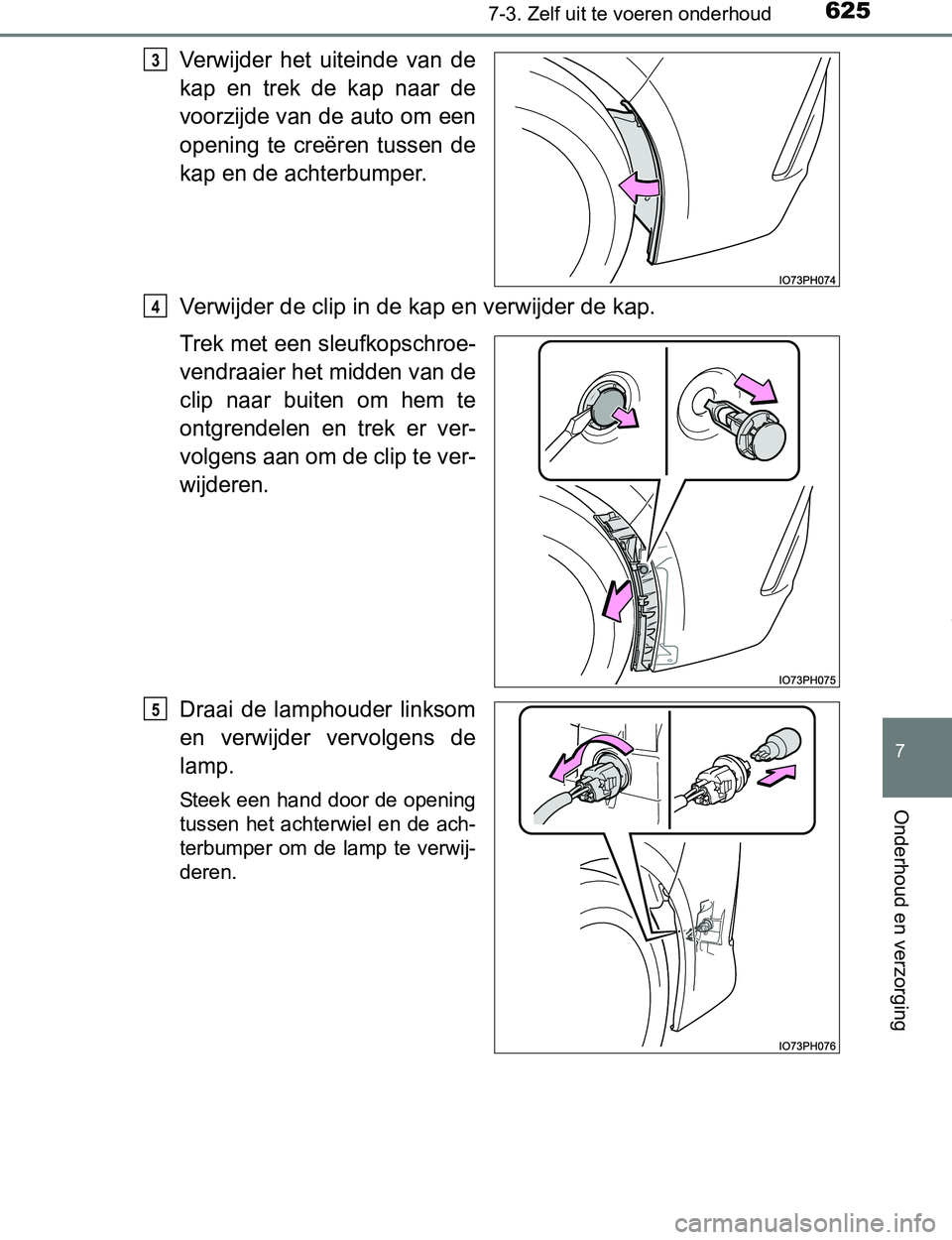

Verwijder het uiteinde van de
kap en trek de kap naar de
voorzijde van de auto om een
opening te creëren tussen de
kap en de achterbumper.
Verwijder de clip in de kap en verwijder de kap.
Trek met een sleufkopschroe-
vendraaier het midden van de
clip naar buiten om hem te
ontgrendelen en trek er ver-
volgens aan om de clip te ver-
wijderen.
Draai de lamphouder linksom
en verwijder vervolgens de
lamp.
Steek een hand door de opening
tussen het achterwiel en de ach-
terbumper om de lamp te verwij-
deren.
3
4
5
PRIUS PHV_OM_OM47A89E_(EE).book Page 625 Wednesday, December 14, 2016 1:05 PM

6267-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)

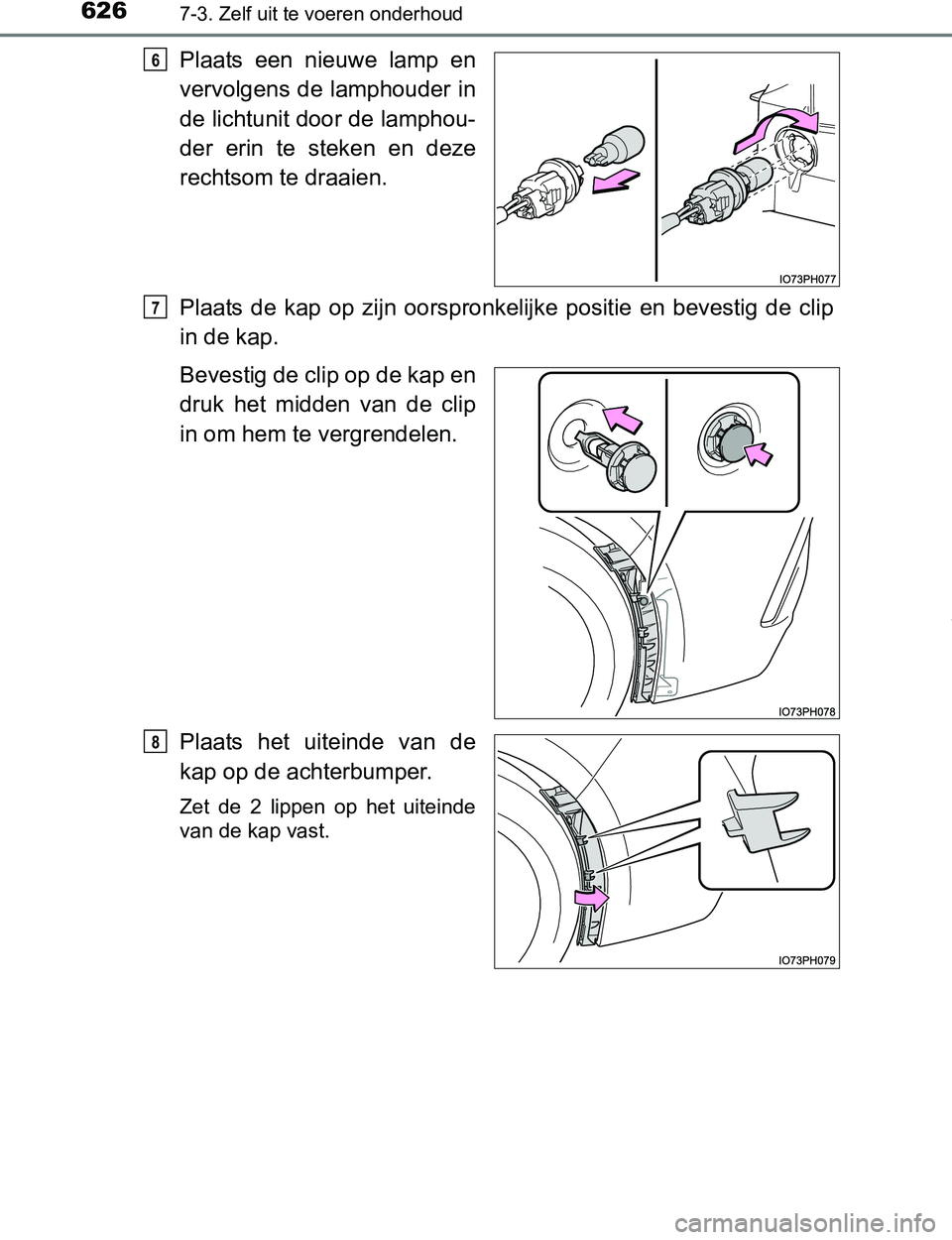

Plaats een nieuwe lamp en
vervolgens de lamphouder in
de lichtunit door de lamphou-
der erin te steken en deze
rechtsom te draaien.
Plaats de kap op zijn oorspronkelijke positie en bevestig de clip
in de kap.
Bevestig de clip op de kap en
druk het midden van de clip
in om hem te vergrendelen.
Plaats het uiteinde van de
kap op de achterbumper.
Zet de 2 lippen op het uiteinde
van de kap vast.
6
7
8
PRIUS PHV_OM_OM47A89E_(EE).book Page 626 Wednesday, December 14, 2016 1:05 PM

6277-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging
Plaats de 3 clips in het bovenste gedeelte van de kap.
Draai de clip rechtsom om hem te vergrendelen.
Bevestig de clip op de kap en druk het midden van de clip in
om hem te vergrendelen.
Bevestig de clip op de kap en druk het midden van de clip in
om hem te vergrendelen.
Plaats de 2 clips in het onderste gedeelte van de kap.
Bevestig de clip op de kap en
druk het midden van de clip
in om hem te vergrendelen.9
1
2
3
10
PRIUS PHV_OM_OM47A89E_(EE).book Page 627 Wednesday, December 14, 2016 1:05 PM

6287-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)■

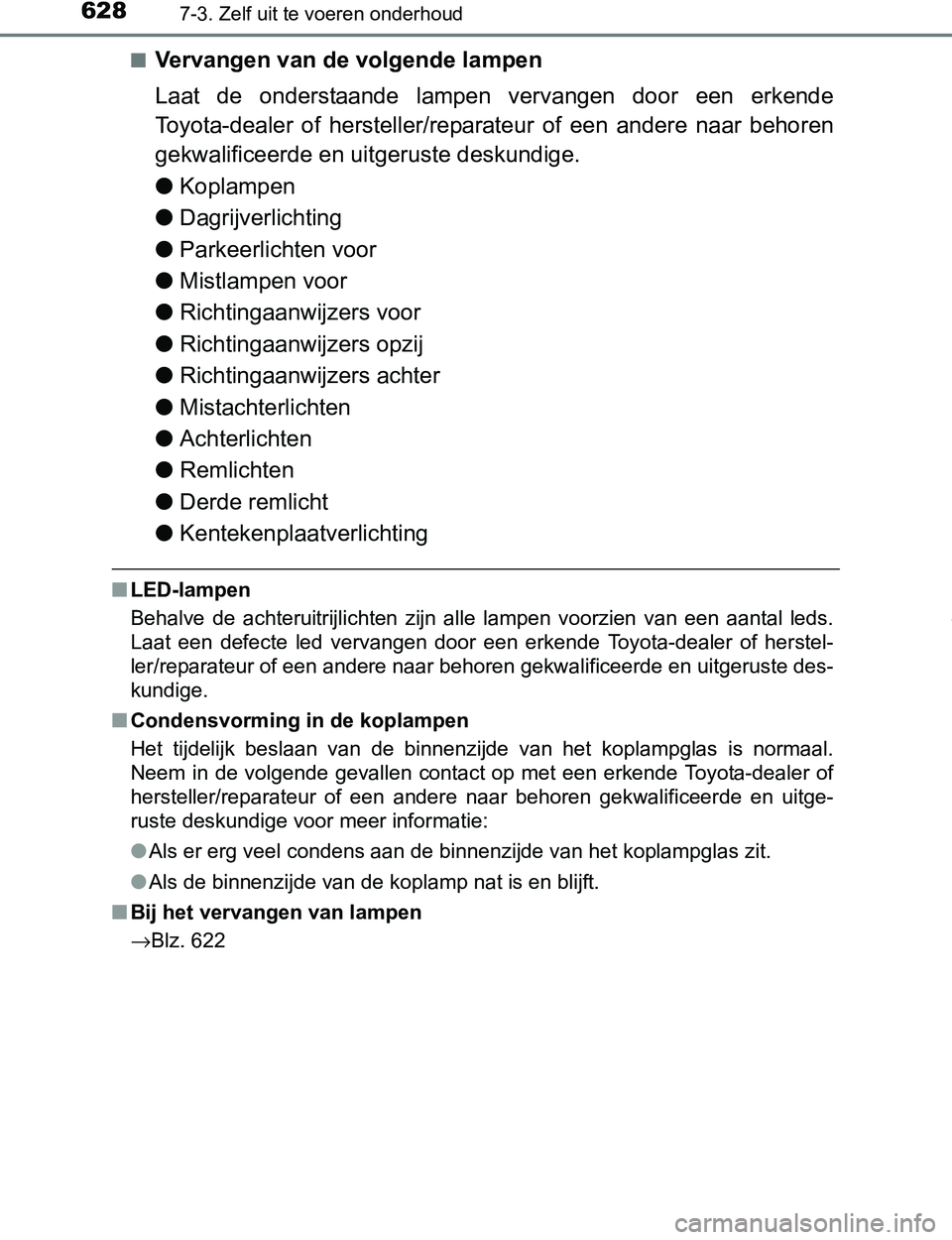

Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
●Koplampen
●Dagrijverlichting
●Parkeerlichten voor
●Mistlampen voor
●Richtingaanwijzers voor
●Richtingaanwijzers opzij
●Richtingaanwijzers achter
●Mistachterlichten
●Achterlichten
●Remlichten
●Derde remlicht
●Kentekenplaatverlichting
■LED-lampen
Behalve de achteruitrijlichten zijn alle lampen voorzien van een aantal leds.
Laat een defecte led vervangen door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
■Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
●Als er erg veel condens aan de binnenzijde van het koplampglas zit.
●Als de binnenzijde van de koplamp nat is en blijft.
■Bij het vervangen van lampen
→Blz. 622
PRIUS PHV_OM_OM47A89E_(EE).book Page 628 Wednesday, December 14, 2016 1:05 PM

6297-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging

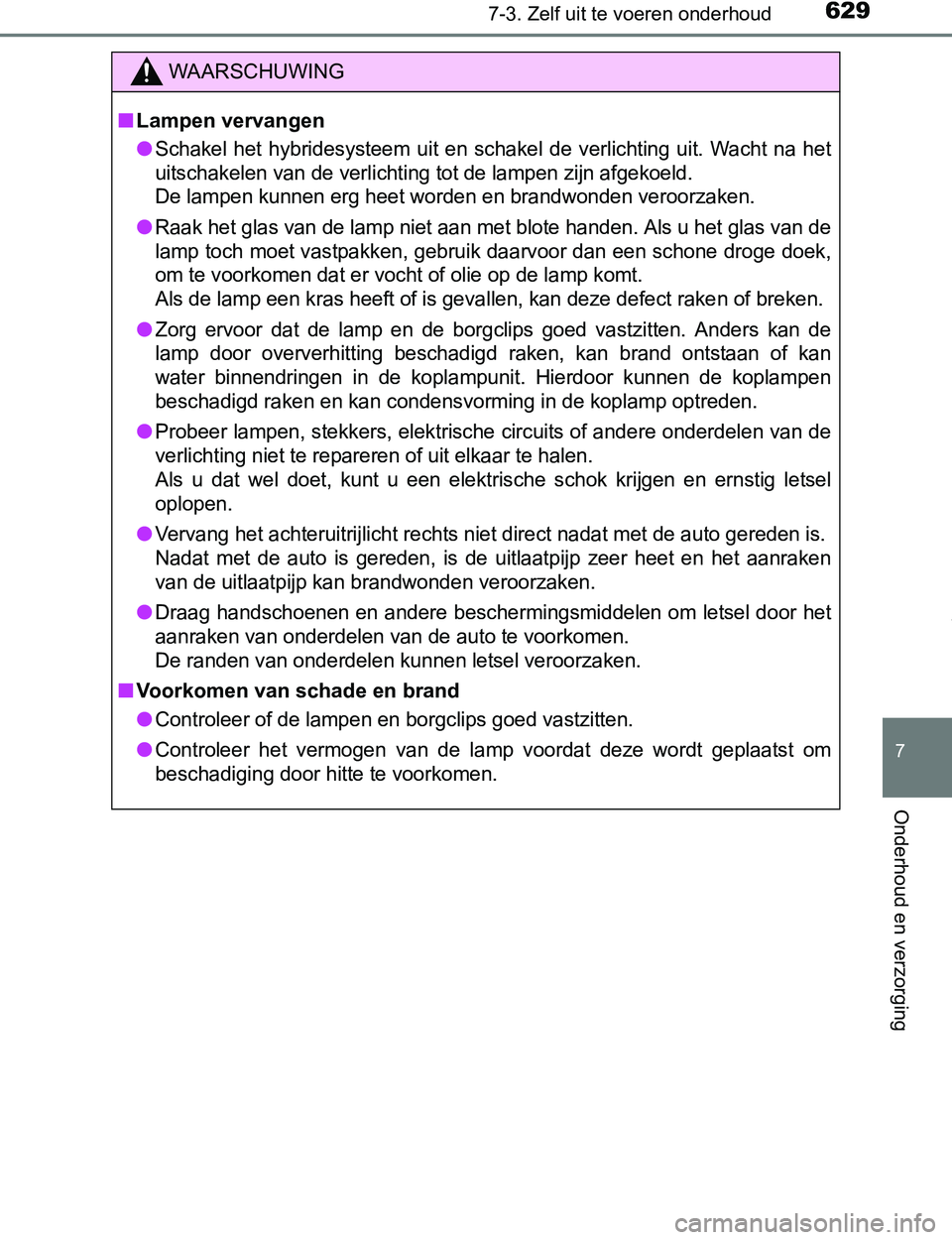

WAARSCHUWING
■Lampen vervangen
●
Schakel het hybridesysteem uit en schakel de verlichting uit. Wacht na het
uitschakelen van de verlichting tot de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
●Raak het glas van de lamp niet aan met blote handen. Als u het glas van de
lamp toch moet vastpakken, gebruik daarvoor dan een schone droge doek,
om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect raken of breken.
●Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan of kan
water binnendringen in de koplampunit. Hierdoor kunnen de koplampen
beschadigd raken en kan condensvorming in de koplamp optreden.
●Probeer lampen, stekkers, elektrische circuits of andere onderdelen van de
verlichting niet te repareren of uit elkaar te halen.
Als u dat wel doet, kunt u een elektrische schok krijgen en ernstig letsel
oplopen.
●Vervang het achteruitrijlicht rechts niet direct nadat met de auto gereden is.
Nadat met de auto is gereden, is de uitlaatpijp zeer heet en het aanraken
van de uitlaatpijp kan brandwonden veroorzaken.
●Draag handschoenen en andere beschermingsmiddelen om letsel door het
aanraken van onderdelen van de auto te voorkomen.
De randen van onderdelen kunnen letsel veroorzaken.
■Voorkomen van schade en brand
●
Controleer of de lampen en borgclips goed vastzitten.
●Controleer het vermogen van de lamp voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
PRIUS PHV_OM_OM47A89E_(EE).book Page 629 Wednesday, December 14, 2016 1:05 PM

6307-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
