6117-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging
Verwijder het interieurfilter uit
de filterhouder en vervang het.
De merktekens UP op het filter
moeten naar boven wijzen.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
■Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoudsschema. In
gebieden met veel stof of met veel verkeer moet vervanging vaker plaatsvin-
den. (Zie het onderhoudsboekje of het garantieboekje voor het onderhouds-
schema.)
■Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervang het indien nodig.
8
WAARSCHUWING
■Bij het vervangen van het interieurfilter
Neem de volgende voorzorgsmaatregelen in acht. Anders kan de airconditi-
oning tijdens de procedure in werking treden, hetgeen kan leiden tot letsel.
●Controleer of de laadstekker niet is aangesloten.
De airconditioning werkt mogelijk door de instelling “Climate Prep” (kli-
maatvoorbereiding) (→Blz. 163) of “Traction Battery Cooler” (koeling trac-
tiebatterij) (→Blz. 142). (indien aanwezig)
●Gebruik de op afstand bedienbare airconditioning niet
9
PRIUS PHV_OM_OM47A89E_(EE).book Page 611 Wednesday, December 14, 2016 1:05 PM

6127-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)

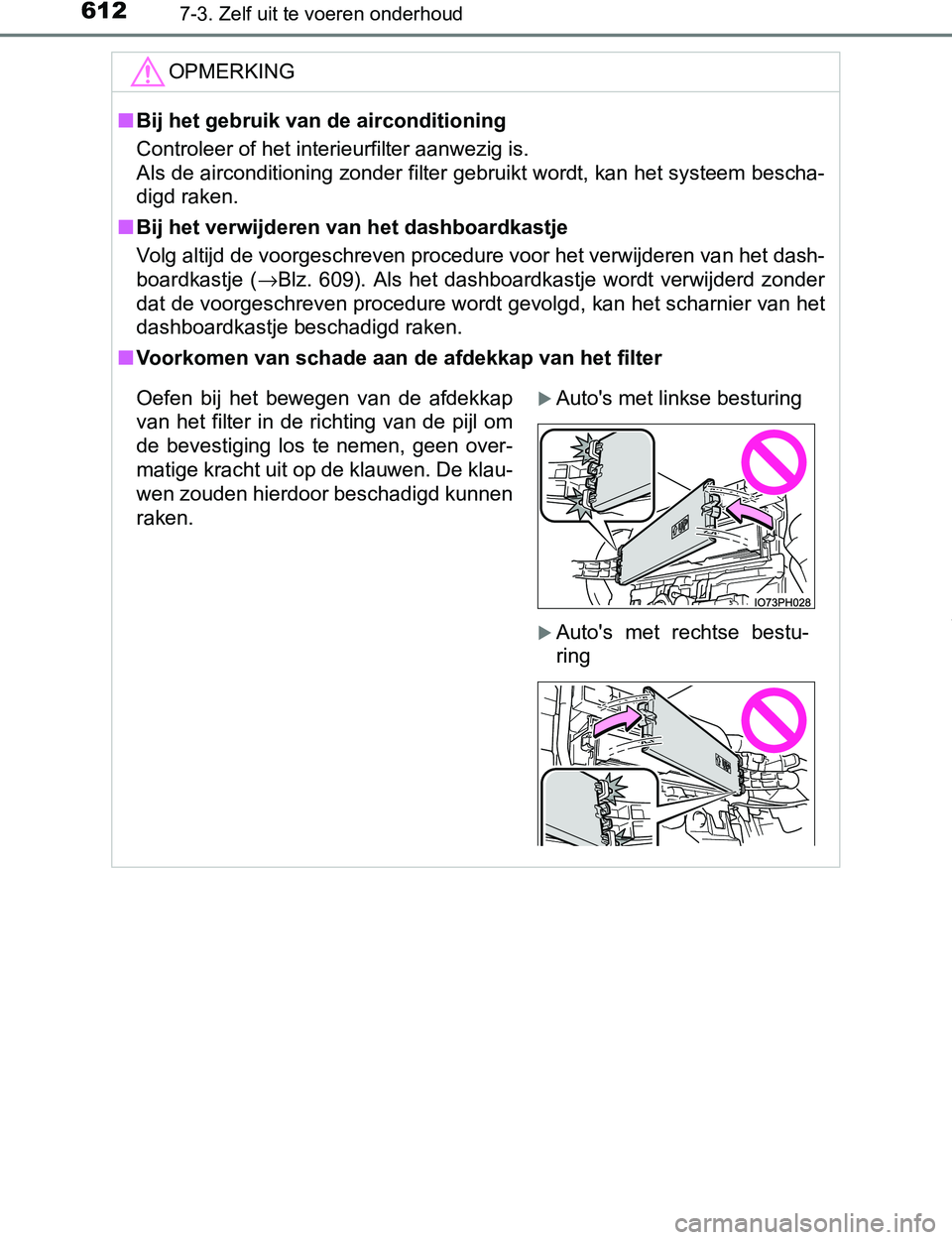

OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem bescha-
digd raken.
■Bij het verwijderen van het dashboardkastje
Volg altijd de voorgeschreven procedure voor het verwijderen van het dash-
boardkastje (→Blz. 609). Als het dashboardkastje wordt verwijderd zonder
dat de voorgeschreven procedure wordt gevolgd, kan het scharnier van het
dashboardkastje beschadigd raken.
■Voorkomen van schade aan de afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. De klau-
wen zouden hierdoor beschadigd kunnen
raken. Auto's met linkse besturing
Auto's met rechtse bestu-
ring
PRIUS PHV_OM_OM47A89E_(EE).book Page 612 Wednesday, December 14, 2016 1:05 PM

6137-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging

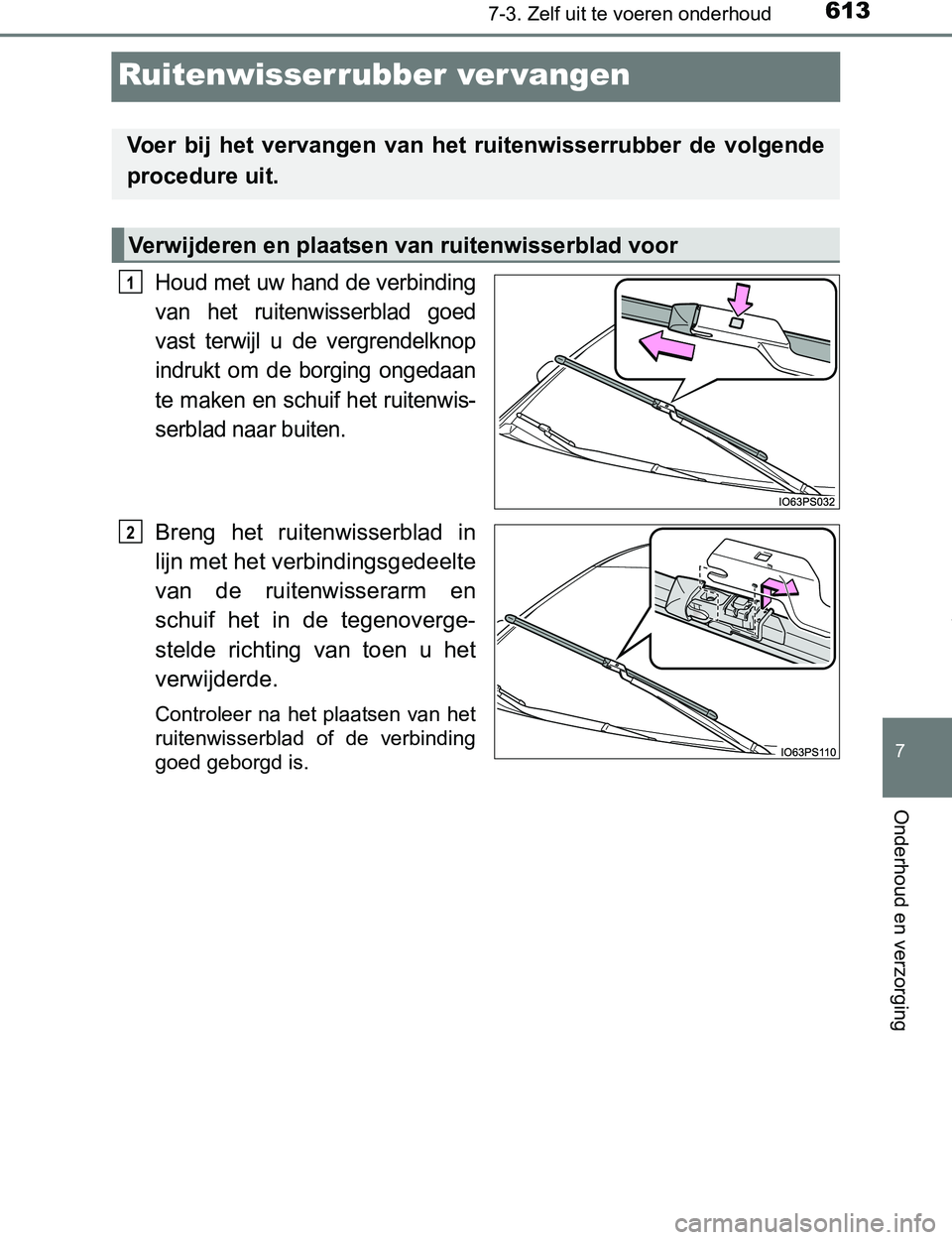

Ruitenwisserrubber ver vangen
Houd met uw hand de verbinding
van het ruitenwisserblad goed
vast terwijl u de vergrendelknop
indrukt om de borging ongedaan
te maken en schuif het ruitenwis-
serblad naar buiten.
Breng het ruitenwisserblad in
lijn met het verbindingsgedeelte
van de ruitenwisserarm en
schuif het in de tegenoverge-
stelde richting van toen u het
verwijderde.
Controleer na het plaatsen van het
ruitenwisserblad of de verbinding
goed geborgd is.
Voer bij het vervangen van het ruitenwisserrubber de volgende
procedure uit.
Verwijderen en plaatsen van ruitenwisserblad voor
1
2
PRIUS PHV_OM_OM47A89E_(EE).book Page 613 Wednesday, December 14, 2016 1:05 PM

6147-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)

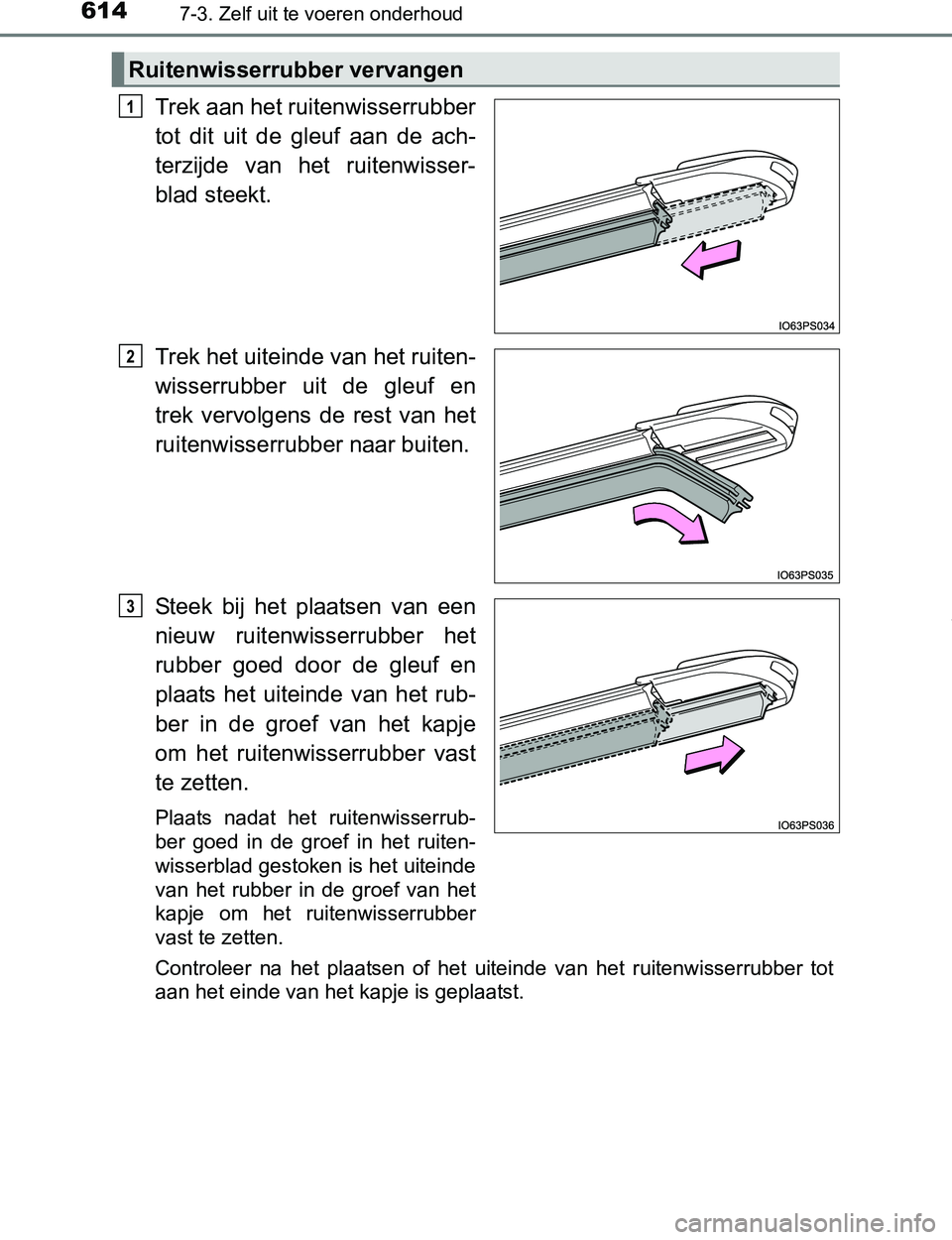

Trek aan het ruitenwisserrubber
tot dit uit de gleuf aan de ach-
terzijde van het ruitenwisser-
blad steekt.
Trek het uiteinde van het ruiten-
wisserrubber uit de gleuf en
trek vervolgens de rest van het
ruitenwisserrubber naar buiten.
Steek bij het plaatsen van een
nieuw ruitenwisserrubber het
rubber goed door de gleuf en
plaats het uiteinde van het rub-
ber in de groef van het kapje
om het ruitenwisserrubber vast
te zetten.
Plaats nadat het ruitenwisserrub-
ber goed in de groef in het ruiten-
wisserblad gestoken is het uiteinde
van het rubber in de groef van het
kapje om het ruitenwisserrubber
vast te zetten.
Controleer na het plaatsen of het uiteinde van het ruitenwisserrubber tot
aan het einde van het kapje is geplaatst.
Ruitenwisserrubber vervangen
1
2
3
PRIUS PHV_OM_OM47A89E_(EE).book Page 614 Wednesday, December 14, 2016 1:05 PM

6157-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging

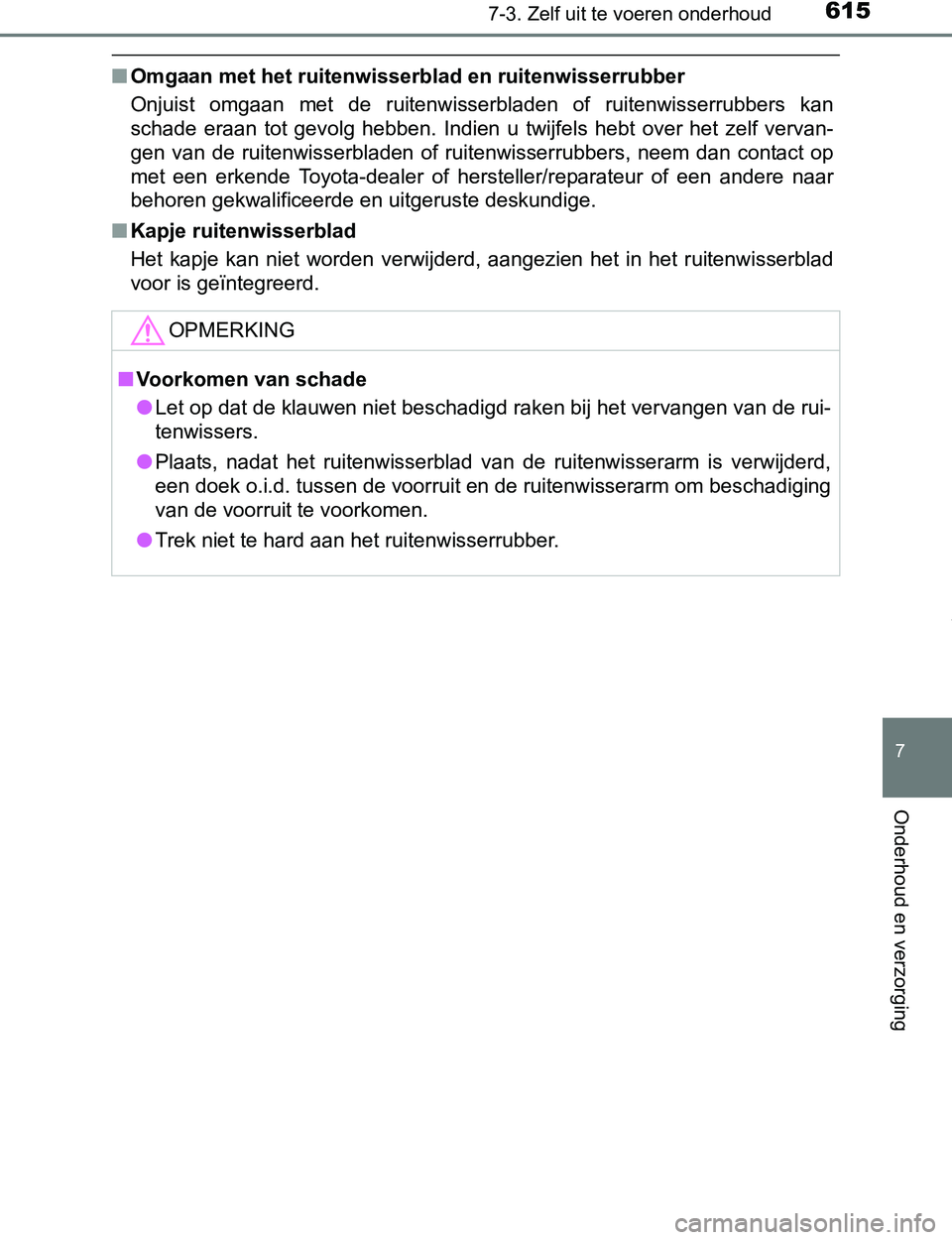

■Omgaan met het ruitenwisserblad en ruitenwisserrubber
Onjuist omgaan met de ruitenwisserbladen of ruitenwisserrubbers kan
schade eraan tot gevolg hebben. Indien u twijfels hebt over het zelf vervan-
gen van de ruitenwisserbladen of ruitenwisserrubbers, neem dan contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■Kapje ruitenwisserblad
Het kapje kan niet worden verwijderd, aangezien het in het ruitenwisserblad
voor is geïntegreerd.
OPMERKING
■Voorkomen van schade
●Let op dat de klauwen niet beschadigd raken bij het vervangen van de rui-
tenwissers.
●Plaats, nadat het ruitenwisserblad van de ruitenwisserarm is verwijderd,
een doek o.i.d. tussen de voorruit en de ruitenwisserarm om beschadiging
van de voorruit te voorkomen.
●Trek niet te hard aan het ruitenwisserrubber.
PRIUS PHV_OM_OM47A89E_(EE).book Page 615 Wednesday, December 14, 2016 1:05 PM

6167-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)

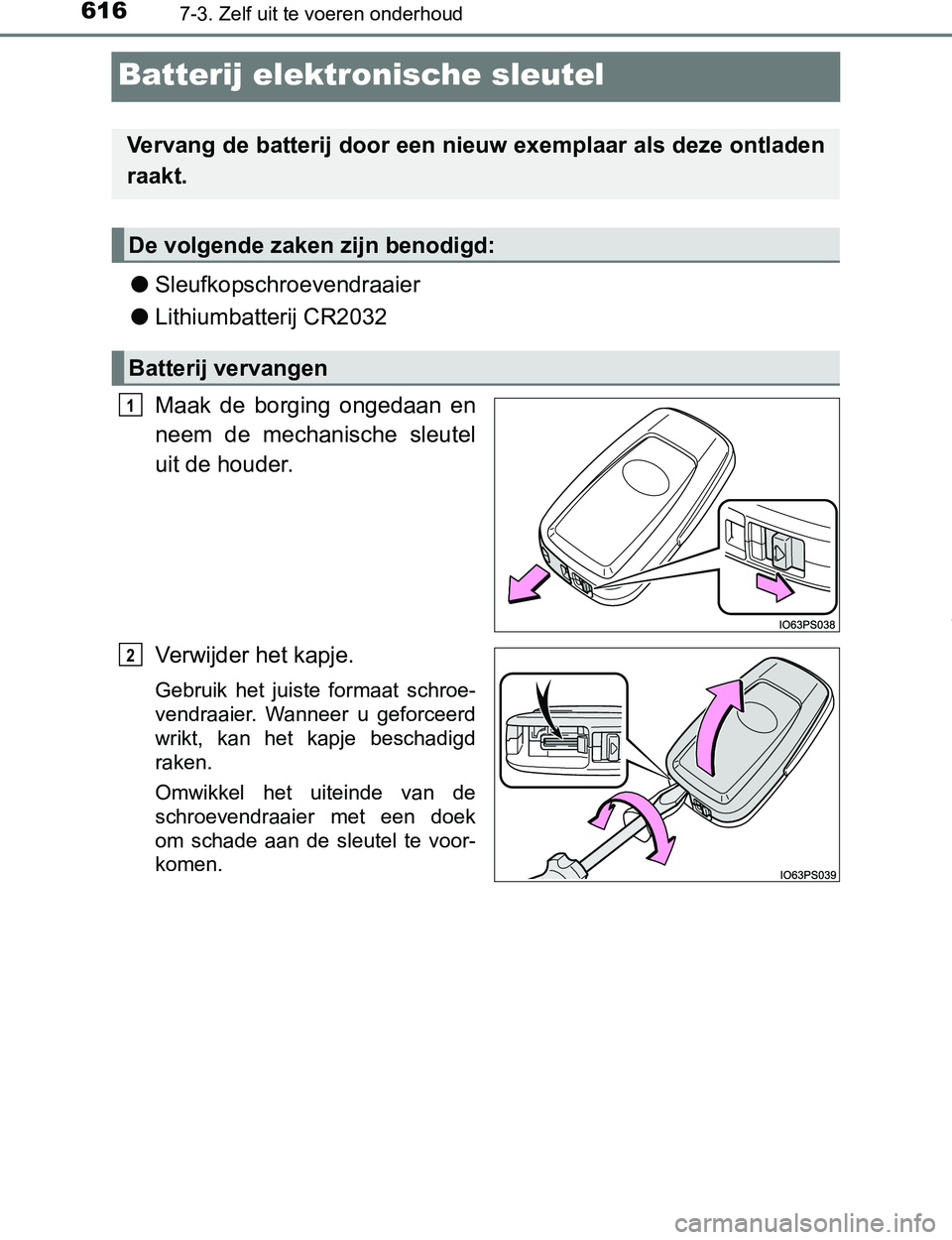

Batterij elektronische sleutel
●Sleufkopschroevendraaier
●Lithiumbatterij CR2032
Maak de borging ongedaan en
neem de mechanische sleutel
uit de houder.
Verwijder het kapje.
Gebruik het juiste formaat schroe-
vendraaier. Wanneer u geforceerd
wrikt, kan het kapje beschadigd
raken.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Vervang de batterij door een nieuw exemplaar als deze ontladen
raakt.
De volgende zaken zijn benodigd:
Batterij vervangen
1
2
PRIUS PHV_OM_OM47A89E_(EE).book Page 616 Wednesday, December 14, 2016 1:05 PM

6177-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging

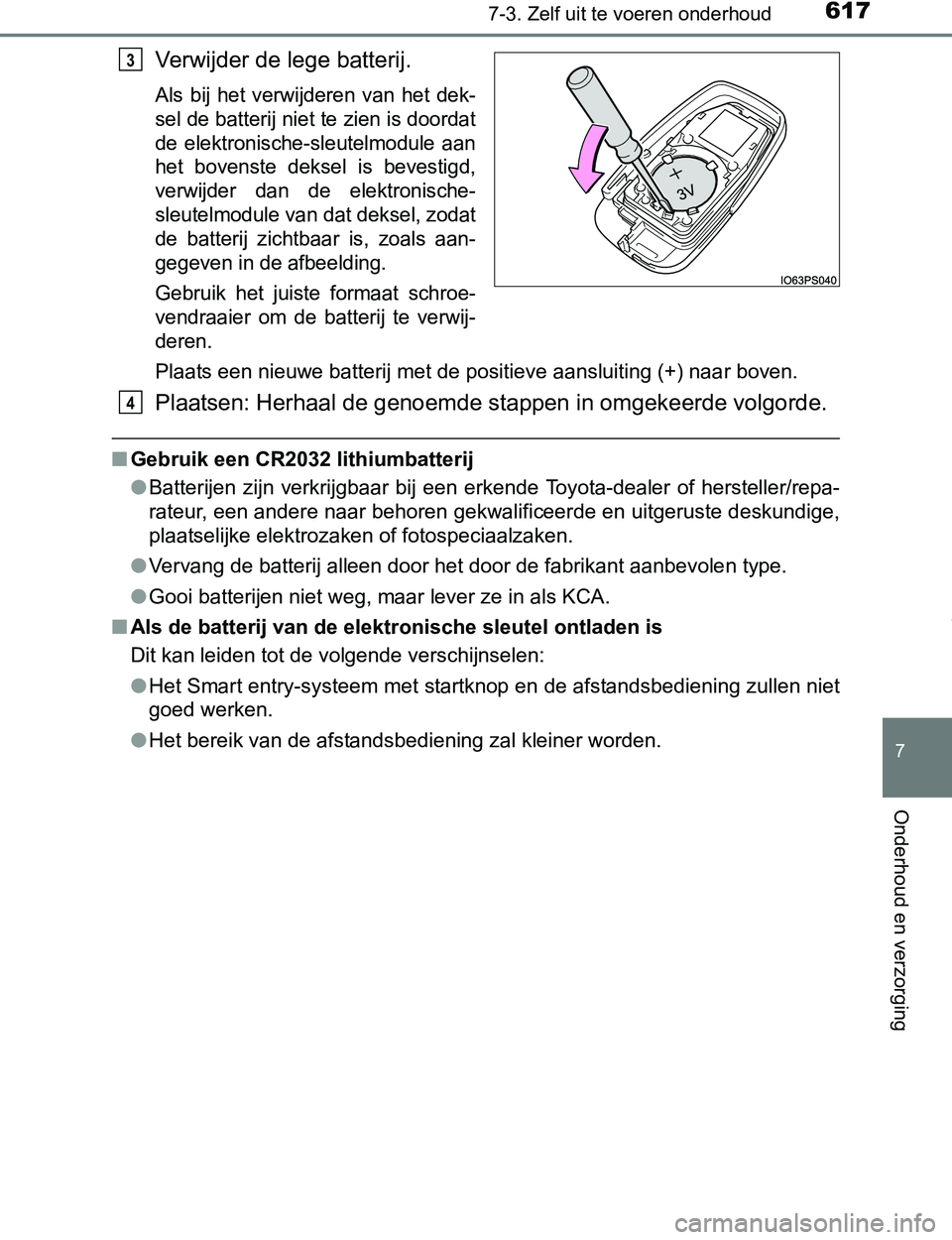

Verwijder de lege batterij.
Als bij het verwijderen van het dek-
sel de batterij niet te zien is doordat
de elektronische-sleutelmodule aan
het bovenste deksel is bevestigd,
verwijder dan de elektronische-
sleutelmodule van dat deksel, zodat
de batterij zichtbaar is, zoals aan-
gegeven in de afbeelding.
Gebruik het juiste formaat schroe-
vendraaier om de batterij te verwij-
deren.
Plaats een nieuwe batterij met de positieve aansluiting (+) naar boven.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
■Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of hersteller/repa-
rateur, een andere naar behoren gekwalificeerde en uitgeruste deskundige,
plaatselijke elektrozaken of fotospeciaalzaken.
●Vervang de batterij alleen door het door de fabrikant aanbevolen type.
●<002a00520052004c0003004500440057005700480055004c004d0048005100030051004c004800570003005a0048004a000f000300500044004400550003004f00480059004800550003005d00480003004c005100030044004f00560003002e0026002400
11[
■Als de batterij van de elektronische sleutel ontladen is
Dit kan leiden tot de volgende verschijnselen:
●Het Smart entry-systeem met startknop en de afstandsbediening zullen niet
goed werken.
●Het bereik van de afstandsbediening zal kleiner worden.
3
4
PRIUS PHV_OM_OM47A89E_(EE).book Page 617 Wednesday, December 14, 2016 1:05 PM

6187-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)

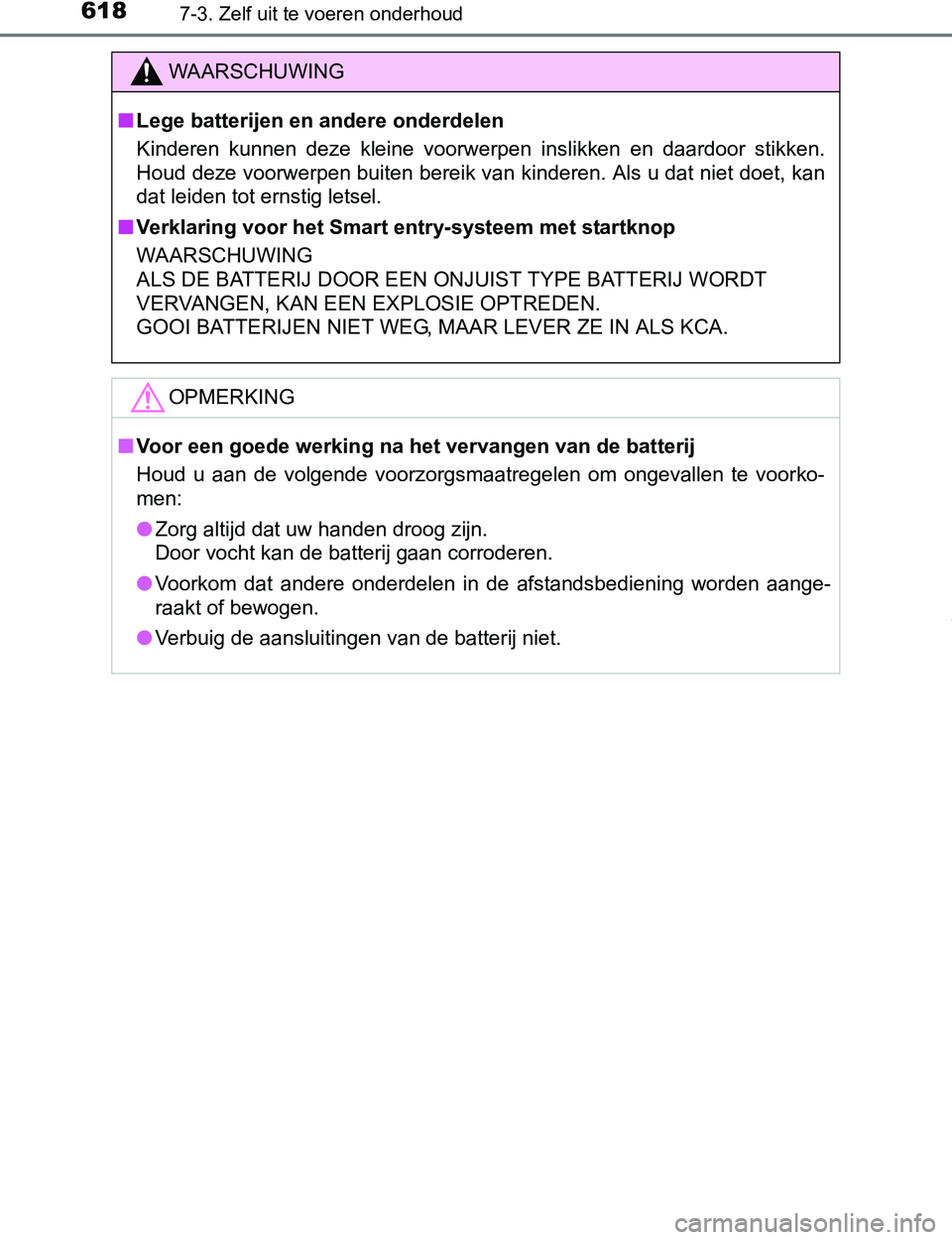

WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor stikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■Verklaring voor het Smart entry-systeem met startknop
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT
VERVANGEN, KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorko-
men:
●Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
●Voorkom dat andere onderdelen in de afstandsbediening worden aange-
raakt of bewogen.
●Verbuig de aansluitingen van de batterij niet.
PRIUS PHV_OM_OM47A89E_(EE).book Page 618 Wednesday, December 14, 2016 1:05 PM

6197-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging

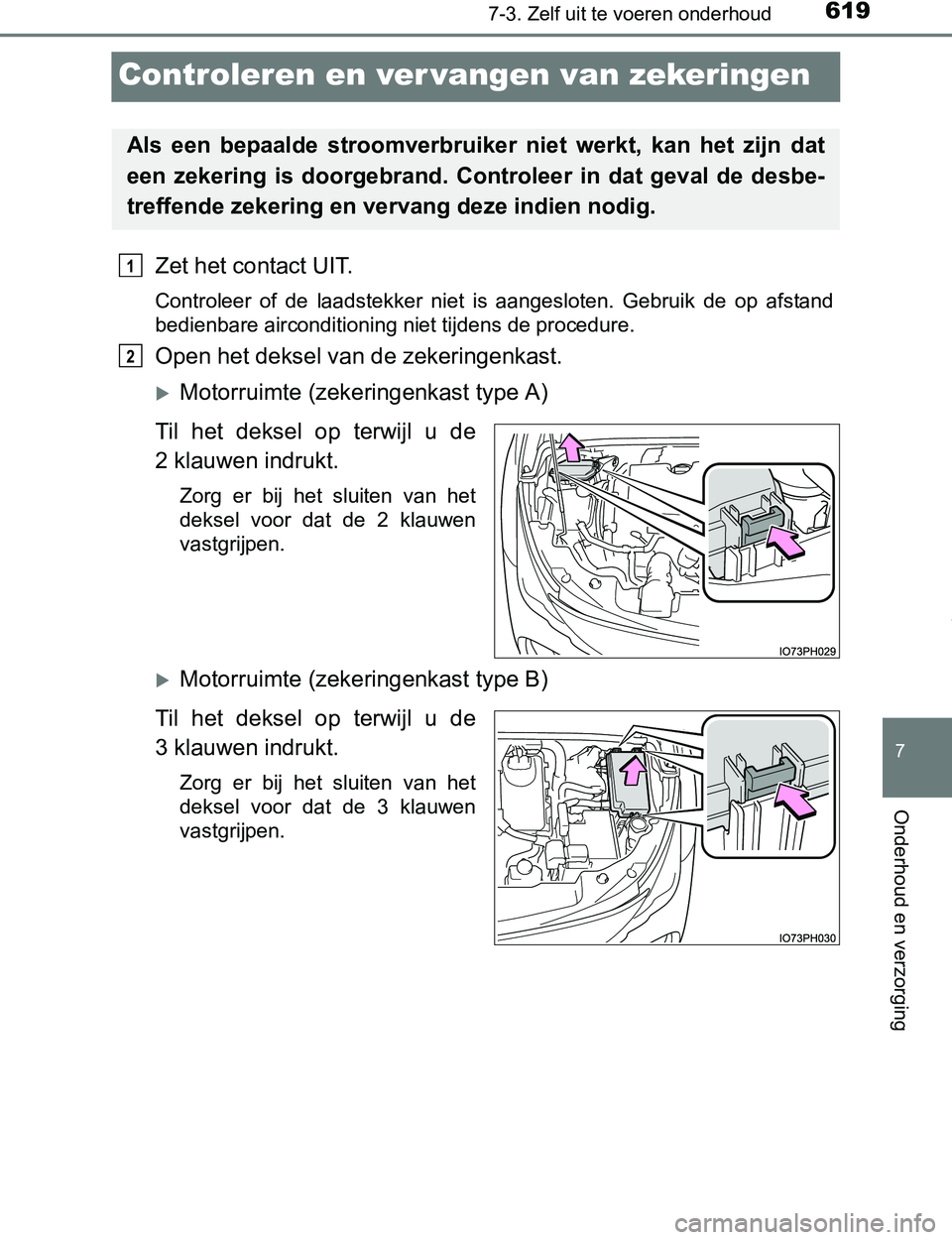

Controleren en ver vangen van zekeringen
Zet het contact UIT.
Controleer of de laadstekker niet is aangesloten. Gebruik de op afstand
bedienbare airconditioning niet tijdens de procedure.
Open het deksel van de zekeringenkast.
Motorruimte (zekeringenkast type A)
Til het deksel op terwijl u de
2 klauwen indrukt.
Zorg er bij het sluiten van het
deksel voor dat de 2 klauwen
vastgrijpen.
Motorruimte (zekeringenkast type B)
Til het deksel op terwijl u de
3 klauwen indrukt.
Zorg er bij het sluiten van het
deksel voor dat de 3 klauwen
vastgrijpen.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Controleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
PRIUS PHV_OM_OM47A89E_(EE).book Page 619 Wednesday, December 14, 2016 1:05 PM

6207-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)

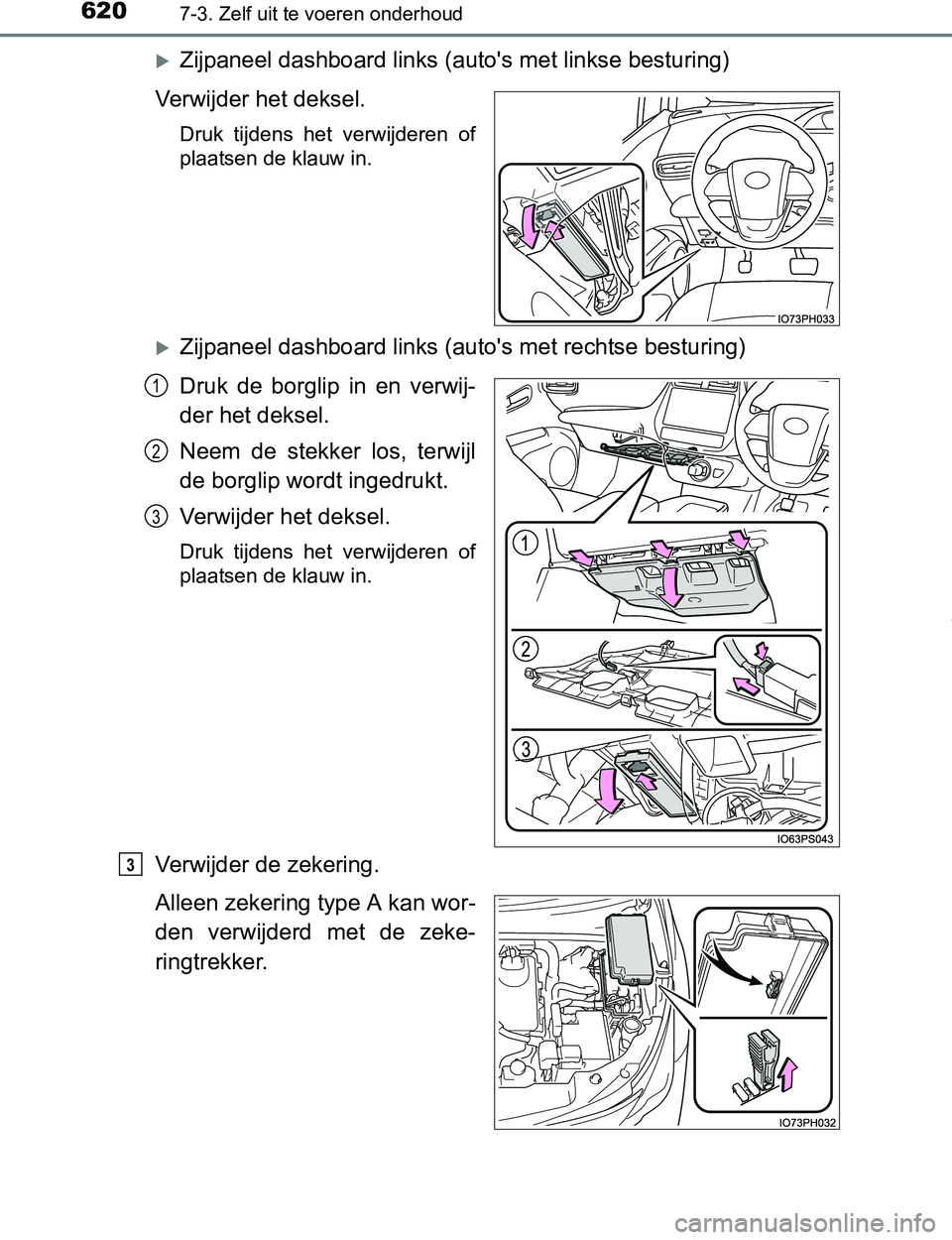

Zijpaneel dashboard links (auto's met linkse besturing)
Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Zijpaneel dashboard links (auto's met rechtse besturing)
Druk de borglip in en verwij-
der het deksel.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Verwijder de zekering.
Alleen zekering type A kan wor-
den verwijderd met de zeke-
ringtrekker.
1
2
3
3
