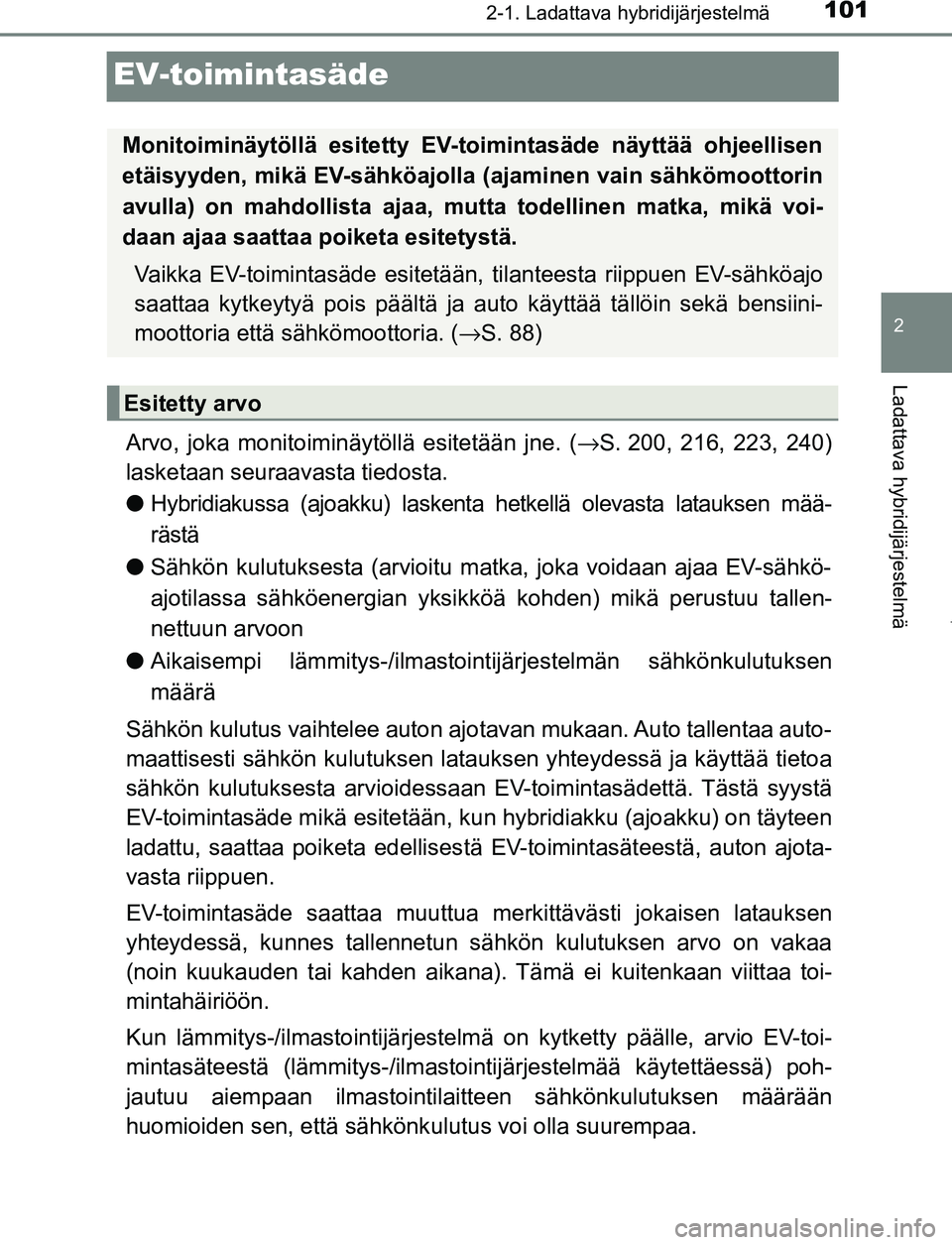

2-1. Ladattava hybridijärjestelmä
Ladattava hybridijärjestelmä
OM47A89FI
EV-toimintasäde
Arvo, joka monitoiminäytöllä esitetään jne. (→S. 200, 216, 223, 240)
lasketaan seuraavasta tiedosta.
● Hybridiakussa (ajoakku) laskenta hetkellä olevasta latauksen mää-
rästä
● Sähkön kulutuksesta (arvioitu matka, joka voidaan ajaa EV-sähkö-
ajotilassa sähköenergian yksikköä kohden) mikä perustuu tallen-
nettuun arvoon
● Aikaisempi lämmitys -/ilmastointijärjestelmän sähkönkulutuksen
määrä
Sähkön kulutus vaihtelee auton ajotavan mukaan. Auto tallentaa auto-
maattisesti sähkön kulutuksen latauksen yhteydessä ja käyttää tietoa
sähkön kulutuksesta ar vioidessaan EV-toimintasädettä. Tästä syystä
EV-toimintasäde mikä esitetään, kun hybridiakku (ajoakku) on täyteen
ladattu, saattaa poiketa edellises tä EV-toimintasäteestä, auton ajota-
vasta riippuen.
EV-toimintasäde saattaa muuttua merkittävästi joka isen latauksen
yhteydessä, kunnes tallennetun sähkön kulutuksen arvo on vakaa
(noin kuukauden tai kahden aikana). Tämä ei kuitenkaan viittaa toi-
mintahäiriöön.
Kun lämmitys-/ilmastointijärjestelmä on kytketty päälle, arvio EV-toi-
mintasäteestä (lämmitys-/ilmastointijärjestelmää käytettäessä) poh-
jautuu aiempaan ilmastointilait teen sähkönkulutuksen määrään
huomioiden sen, että sähkönk ulutus voi olla suurempaa.
Monitoiminäytöllä esitetty EV-toimintasäde näyttää ohjeellisen
etäisyyden, mikä EV-sähköajolla (ajaminen vain sähkömoottorin
avulla) on mahdollista ajaa, mutta todellinen matka, mikä voi-
daan ajaa saattaa poiketa esitetystä.
Vaikka EV-toimintasäde esitetään, tilanteesta riippuen EV-sähköajo
saattaa kytkeytyä pois päältä ja auto käyttää tällöin sekä bensiini-
moottoria että s ähkömoottoria. ( →S. 88)
Esitetty arvo
OM47A89FI.book Page 101 Monday, February 13, 2017 3:39 PM

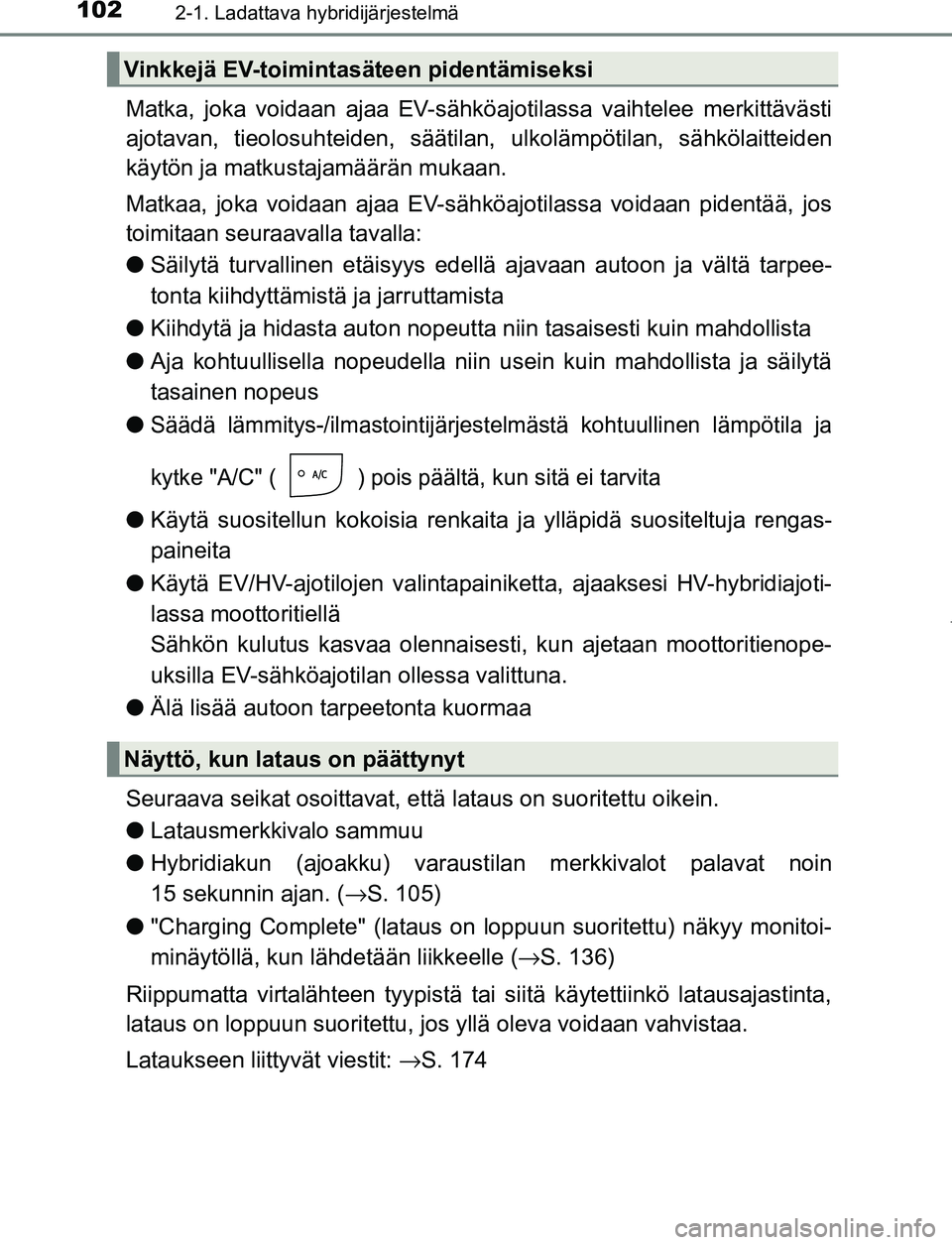

1022-1. Ladattava hybridijärjestelmä
OM47A89FI
Matka, joka voidaan ajaa EV-sähköajotilassa vaihtelee merkittävästi
ajotavan, tieolosuhteiden, säätilan, ulkolämpötilan, sähkölaitteiden
käytön ja matkustajamäärän mukaan.
Matkaa, joka voidaan ajaa EV-sähköajotilassa voidaan pidentää, jos
toimitaan seuraavalla tavalla:
● Säilytä turvallinen etäisyys edellä ajavaan autoon ja vältä tarpee-
tonta kiihdyttämistä ja jarruttamista
● Kiihdytä ja hidasta auton nopeutta niin tasais esti kuin mahdollista
● Aja kohtuullisella nopeudella niin usein kuin mahdollista ja säilytä
tasainen nopeus
●
Säädä lämmitys-/ilmastointijärjes telmästä kohtuullinen lämpötila ja
kytke "A/C" ( ) pois päältä, kun sitä ei tarvita
● Käytä suositellun kokoisia renkaita ja ylläpidä suositeltuja rengas-
paineita
● Käytä EV/HV-ajotilojen valintapainiketta, ajaaksesi HV-hybridiajoti-
lassa moottoritiellä
Sähkön kulutus kasvaa olennaisesti, kun ajetaan moottoritienope-
uksilla EV-sähköajotilan ollessa valittuna.
● Älä lisää autoon tarpeetonta kuormaa
Seuraava seikat osoittavat, että lataus on suoritettu oikein.
● Latausmerkkivalo sammuu
● Hybridiakun (ajoakku) varaust ilan merkkivalot palavat noin
15 sekunnin ajan. ( →S. 105)
● "Charging Complete" (lataus on loppuun suoritettu) näkyy monitoi-
minäytöllä, kun lähdetään liikkeelle ( →S. 136)
Riippumatta virtalähteen tyypistä tai siitä käytettiinkö latausajastinta,
lataus on loppuun suoritettu, jos yllä oleva voidaan vahvistaa.
Lataukseen liittyvät viestit: →S. 174
Vinkkejä EV-toimintasäteen pidentämiseksi
Näyttö, kun lataus on päättynyt
OM47A89FI.book Page 102 Monday, February 13, 2017 3:39 PM

103
2
2-2. Lataus
Ladattava hybridijärjestelmä
OM47A89FI

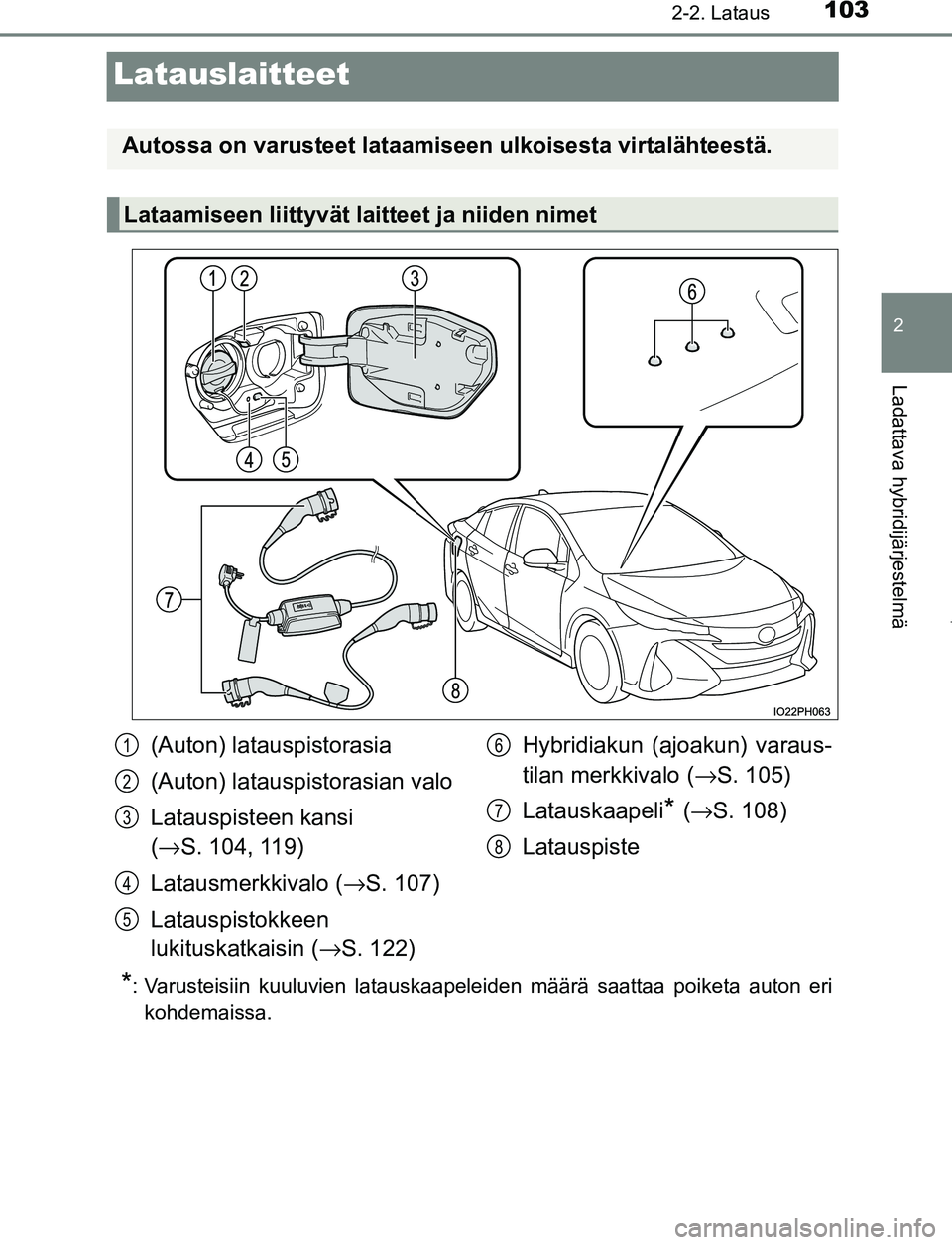

Latauslaitteet
*: Varusteisiin kuuluvien latauskaapeleiden määrä saattaa poiketa auton erikohdemaissa.
Autossa on varusteet lataamiseen ulkoisesta virtalähteestä.
Lataamiseen liittyvät laitteet ja niiden nimet
(Auton) latauspistorasia
(Auton) latauspistorasian valo
Latauspisteen kansi
(→ S. 104, 119)
Latausmerkkivalo (→ S. 107)
Latauspistokkeen
lukituskatkaisin ( →S. 122) Hybridiakun (ajoakun) varaus-
tilan merkkivalo (
→S. 105)
Latauskaapeli
* ( → S. 108)
Latauspiste
1
2
3
4
5
6
7
8
OM47A89FI.book Page 103 Monday, February 13, 2017 3:39 PM

1042-2. Lataus
OM47A89FI■

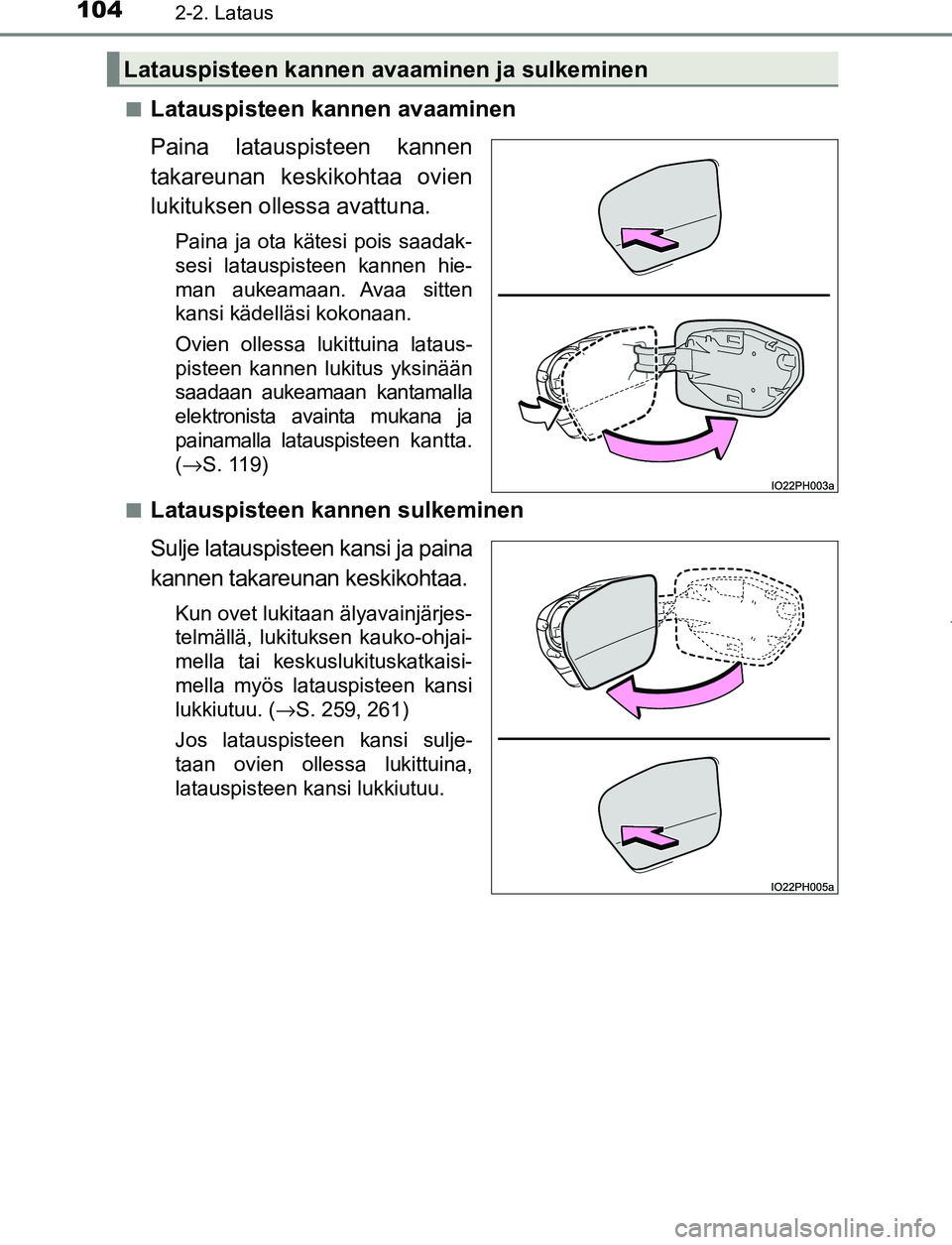

Latauspisteen kannen avaaminen
Paina latauspisteen kannen
takareunan keskikohtaa ovien
lukituksen ollessa avattuna.
Paina ja ota kätesi pois saadak-
sesi latauspisteen kannen hie-
man aukeamaan. Avaa sitten
kansi kädelläsi kokonaan.
Ovien ollessa lukittuina lataus-
pisteen kannen lukitus yksinään
saadaan aukeamaan kantamalla
elektronista avainta mukana ja
painamalla latauspisteen kantta.
(
→S. 119)
■
Latauspisteen kannen sulkeminen
Sulje latauspisteen kansi ja paina
kannen takareunan keskikohtaa.
Kun ovet lukitaan älyavainjärjes-
telmällä, lukituksen kauko-ohjai-
mella tai keskuslukituskatkaisi-
mella myös latauspisteen kansi
lukkiutuu. ( →S. 259, 261)
Jos latauspisteen kansi sulje-
taan ovien ollessa lukittuina,
latauspisteen kansi lukkiutuu.
Latauspisteen kannen ava aminen ja sulkeminen
OM47A89FI.book Page 104 Monday, February 13, 2017 3:39 PM

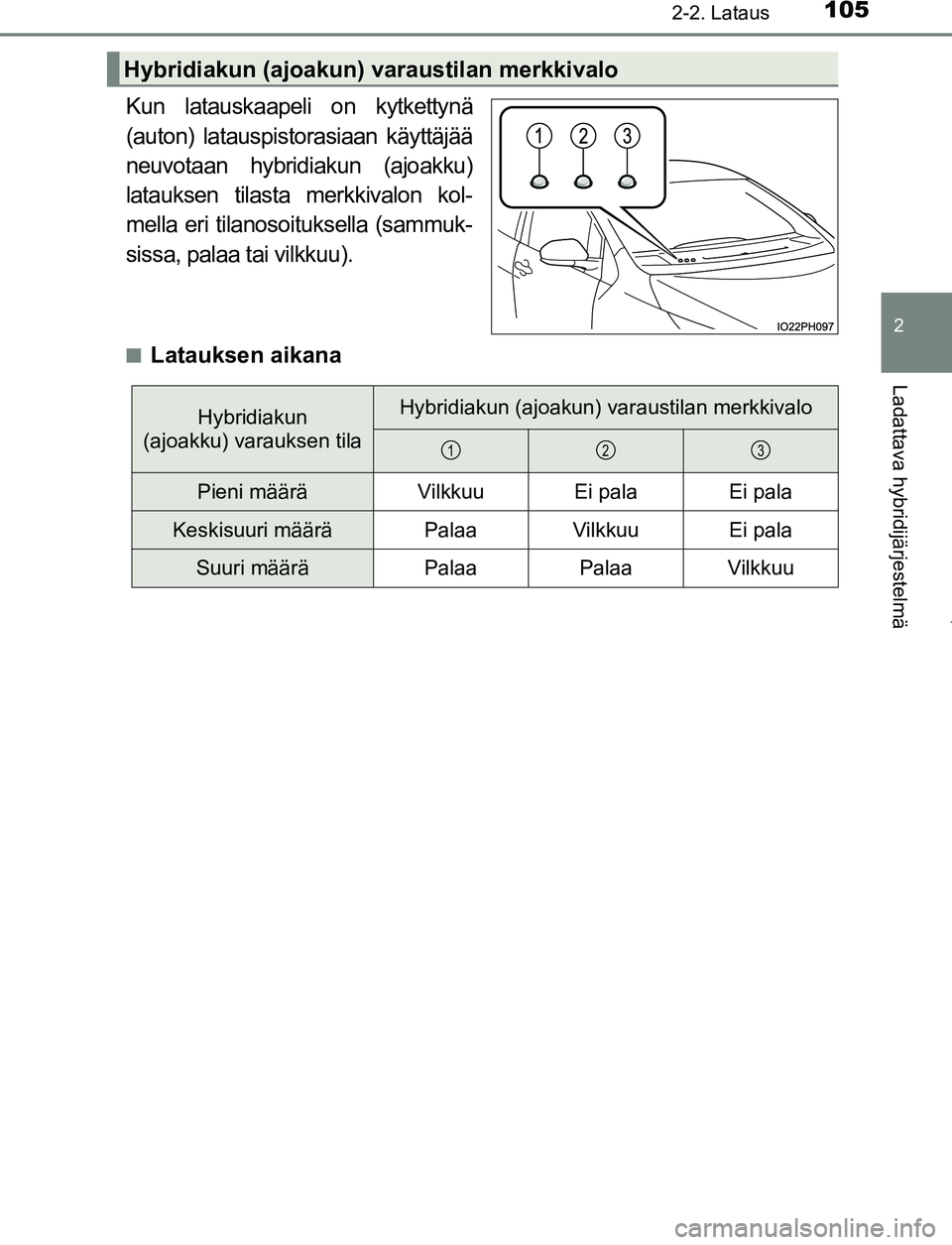

1052-2. Lataus
2
Ladattava hybridijärjestelmä
OM47A89FI
Kun latauskaapeli on kytkettynä
(auton) latauspistorasiaan käyttäjää
neuvotaan hybridiakun (ajoakku)
latauksen tilasta merkkivalon kol-
mella eri tilanosoituksella (sammuk-
sissa, palaa tai vilkkuu).
■Latauksen aikana
Hybridiakun (ajoakun) varaustilan merkkivalo
Hybridiakun
(ajoakku) varauksen tilaHybridiakun (ajoakun) varaustilan merkkivalo
Pieni määräVilkkuuEi palaEi pala
Keskisuuri määräPalaaVilkkuuEi pala
Suuri määräPalaaPalaaVilkkuu
123
OM47A89FI.book Page 105 Monday, February 13, 2017 3:39 PM

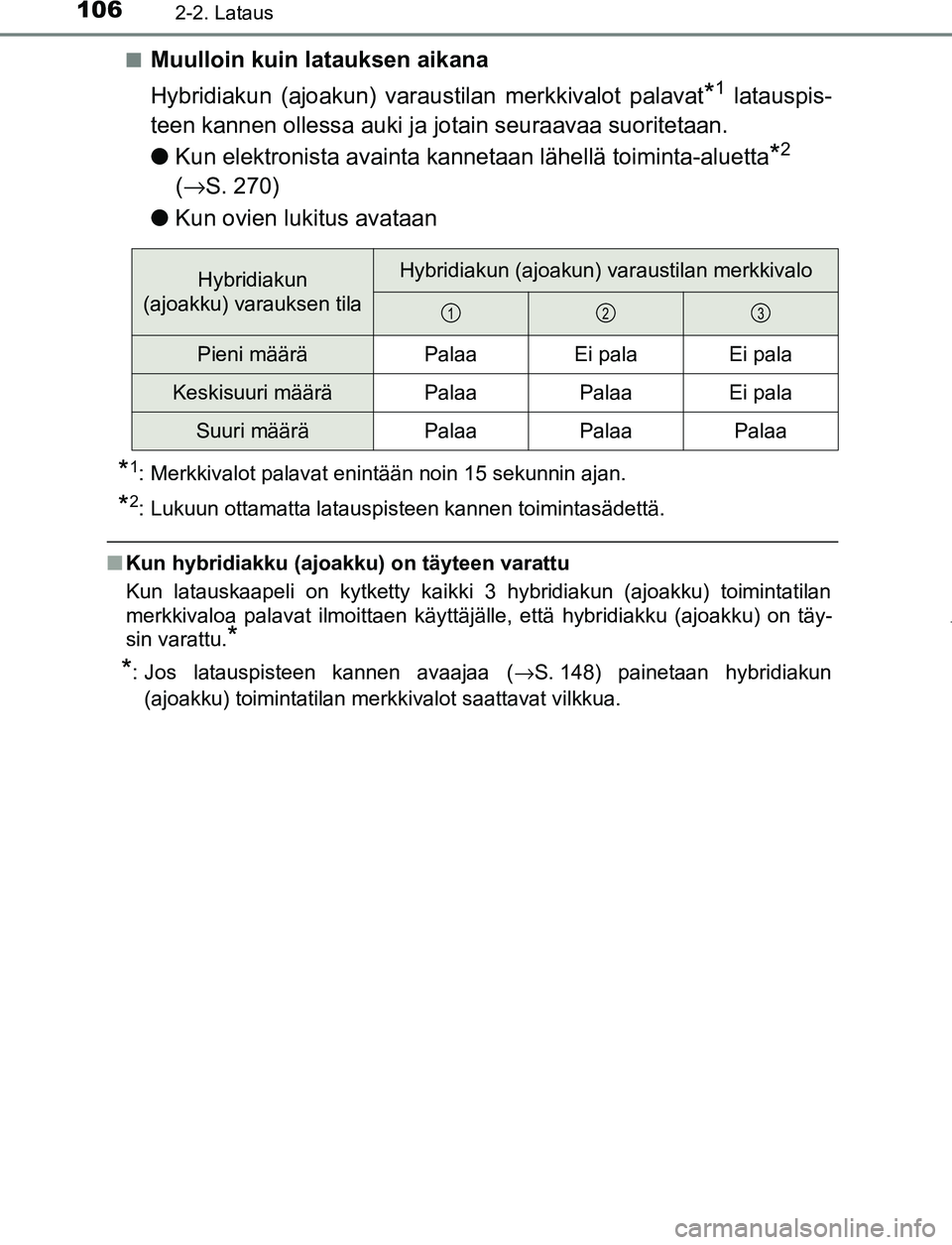

1062-2. Lataus
OM47A89FI■
Muulloin kuin latauksen aikana
Hybridiakun (ajoakun) varaustilan merkkivalot palavat
*1 latauspis-
teen kannen ollessa auki ja jotain seuraavaa suoritetaan.
● Kun elektronista avainta kannetaan lähellä toiminta-aluetta
*2
( → S. 270)
● Kun ovien lukitus avataan
*1: Merkkivalot palavat enintään noin 15 sekunnin ajan.
*2: Lukuun ottamatta latauspisteen kannen toimintasädettä.
■Kun hybridiakku (ajoakku) on täyteen varattu
Kun latauskaapeli on kytketty kaikki 3 hybridiakun (ajoakku) toimintatilan
merkkivaloa palavat ilmoittaen käyttäjälle, että hybridiakku (ajoakku) on täy-
sin varattu.
*
*
: Jos latauspisteen kannen avaajaa ( →S. 148) painetaan hybridiakun
(ajoakku) toimintatilan merkkivalot saattavat vilkkua.
Hybridiakun
(ajoakku) varauksen tilaHybridiakun (ajoakun) varaustilan merkkivalo
Pieni määräPalaaEi palaEi pala
Keskisuuri määräPalaaPalaaEi pala
Suuri määräPalaaPalaaPalaa
123
OM47A89FI.book Page 106 Monday, February 13, 2017 3:39 PM

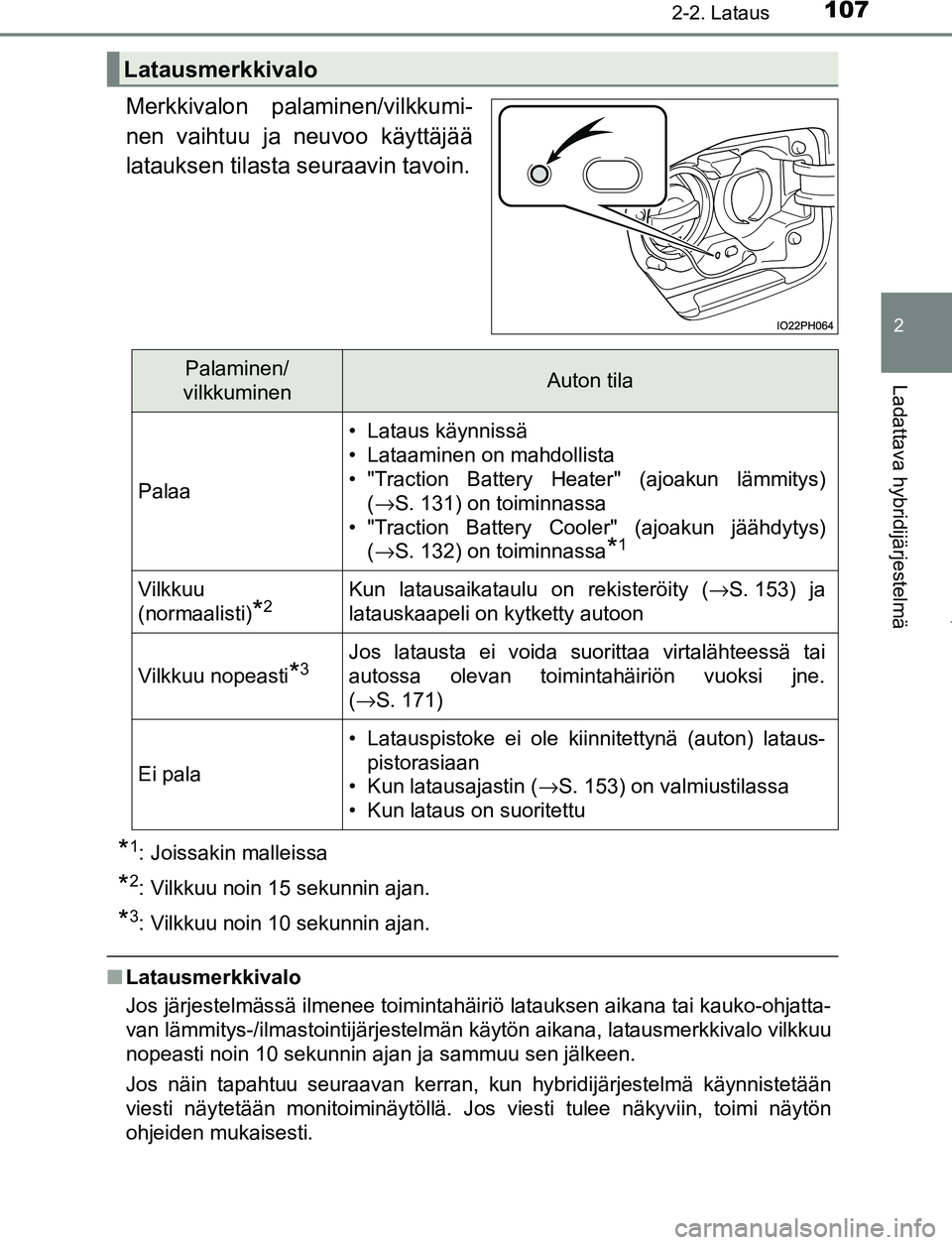

1072-2. Lataus
2
Ladattava hybridijärjestelmä
OM47A89FI
Merkkivalon palaminen/vilkkumi-
nen vaihtuu ja neuvoo käyttäjää
latauksen tilasta seuraavin tavoin.
*1: Joissakin malleissa
*2: Vilkkuu noin 15 sekunnin ajan.
*3: Vilkkuu noin 10 sekunnin ajan.
■Latausmerkkivalo
Jos järjestelmässä ilmenee toimintahäiriö latauksen aikana tai kauko-ohjatta-
van lämmitys-/ilmastointijärjestelmän käytön aikana, latausmerkkivalo vilkkuu
nopeasti noin 10 sekunnin ajan ja sammuu sen jälkeen.
Jos näin tapahtuu seuraavan kerran, kun hybridijärjestelmä käynnistetään
viesti näytetään monitoiminäytöllä. Jos viesti tulee näkyviin, toimi näytön
ohjeiden mukaisesti.
Latausmerkkivalo
Palaminen/
vilkkuminenAuton tila
Palaa
• Lataus käynnissä
• Lataaminen on mahdollista
• "Traction Battery Heater" (ajoakun lämmitys) (→S. 131) on toiminnassa
• "Traction Battery Cooler" (ajoakun jäähdytys) (→S. 132) on toiminnassa
*1
Vilkkuu
(normaalisti)
*2Kun latausaikataulu on rekisteröity ( →S. 153) ja
latauskaapeli on kytketty autoon
Vilkkuu nopeasti*3Jos latausta ei voida suorittaa virtalähteessä tai
autossa olevan toimintahäiriön vuoksi jne.
( →S. 171)
Ei pala
• Latauspistoke ei ole kiinnitettynä (auton) lataus-
pistorasiaan
• Kun latausajastin ( →S. 153) on valmiustilassa
• Kun lataus on suoritettu
OM47A89FI.book Page 107 Monday, February 13, 2017 3:39 PM

1082-2. Lataus
OM47A89FI
Latauskaapeli
Tyypin 2 latauskaapeli
Latauskaapelin toiminta, oikea käyttö, jne. on merkitty kirjoittaen.

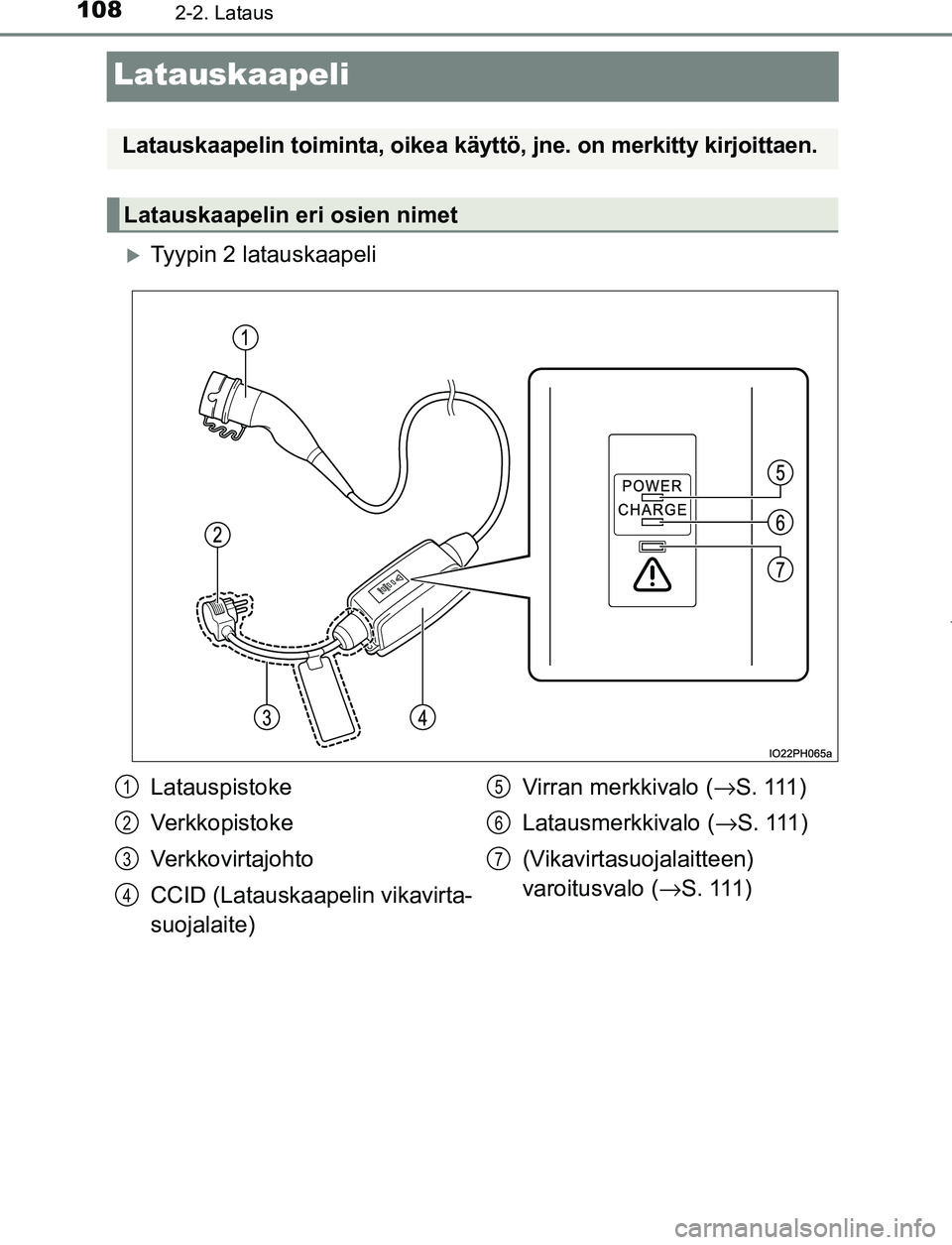

Latauskaapelin eri osien nimet
Latauspistoke
Verkkopistoke
Verkkovirtajohto
CCID (Latauskaapelin vikavirta-
suojalaite)Virran merkkivalo (→
S . 111 )
Latausmerkkivalo ( →S . 111 )
(Vikavirtasuojalaitteen)
varoitusvalo ( →S. 111)1
2
3
4
5
6
7
OM47A89FI.book Page 108 Monday, February 13, 2017 3:39 PM

1092-2. Lataus
2
Ladattava hybridijärjestelmä
OM47A89FI

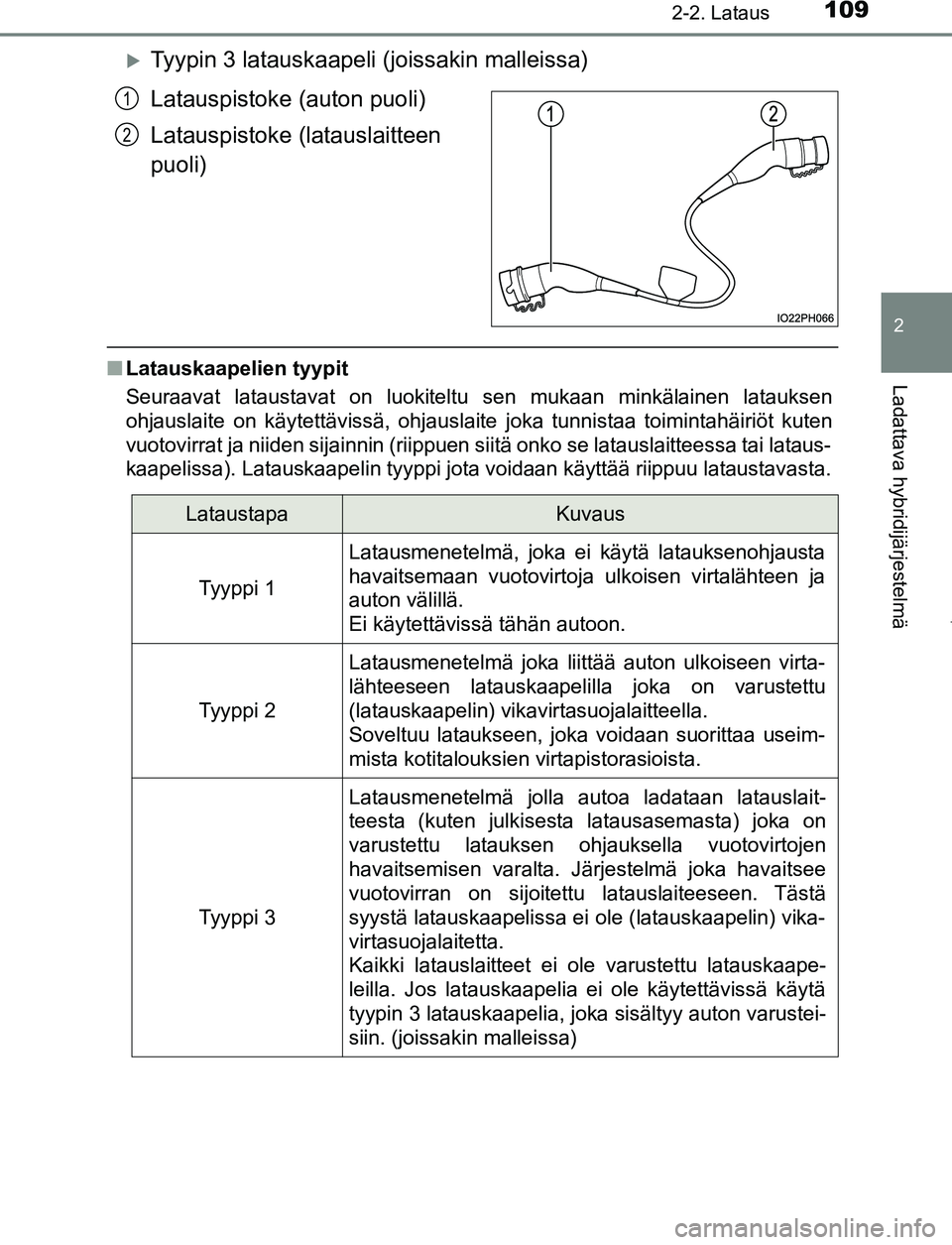

Tyypin 3 latauskaapeli (joissakin malleissa)
Latauspistoke (auton puoli)
Latauspistoke (latauslaitteen
puoli)
■ Latauskaapelien tyypit
Seuraavat lataustavat on luokiteltu sen mukaan minkälainen latauksen
ohjauslaite on käytettävissä, ohjauslaite joka tunnistaa toimintahäiriöt kuten
vuotovirrat ja niiden sijainnin (riippuen siitä onko se latauslaitteessa tai lataus-
kaapelissa). Latauskaapelin tyyppi jota voidaan käyttää riippuu lataustavasta.
1
2
LataustapaKuvaus
Tyyppi 1
Latausmenetelmä, joka ei käytä latauksenohjausta
havaitsemaan vuotovirtoja ulkoisen virtalähteen ja
auton välillä.
Ei käytettävissä tähän autoon.
Tyyppi 2
Latausmenetelmä joka liittää auton ulkoiseen virta-
lähteeseen latauskaapelilla joka on varustettu
(latauskaapelin) vikavirtasuojalaitteella.
Soveltuu lataukseen, joka voidaan suorittaa useim-
mista kotitalouksien virtapistorasioista.
Tyyppi 3
Latausmenetelmä jolla autoa ladataan latauslait-
teesta (kuten julkisesta latausasemasta) joka on
varustettu latauksen ohjauksella vuotovirtojen
havaitsemisen varalta. Järjestelmä joka havaitsee
vuotovirran on sijoitettu latauslaiteeseen. Tästä
syystä latauskaapelissa ei ole (latauskaapelin) vika-
virtasuojalaitetta.
Kaikki latauslaitteet ei ole varustettu latauskaape-
leilla. Jos latauskaapelia ei ole käytettävissä käytä
tyypin 3 latauskaapelia, joka sisältyy auton varustei-
siin. (joissakin malleissa)
OM47A89FI.book Page 109 Monday, February 13, 2017 3:39 PM

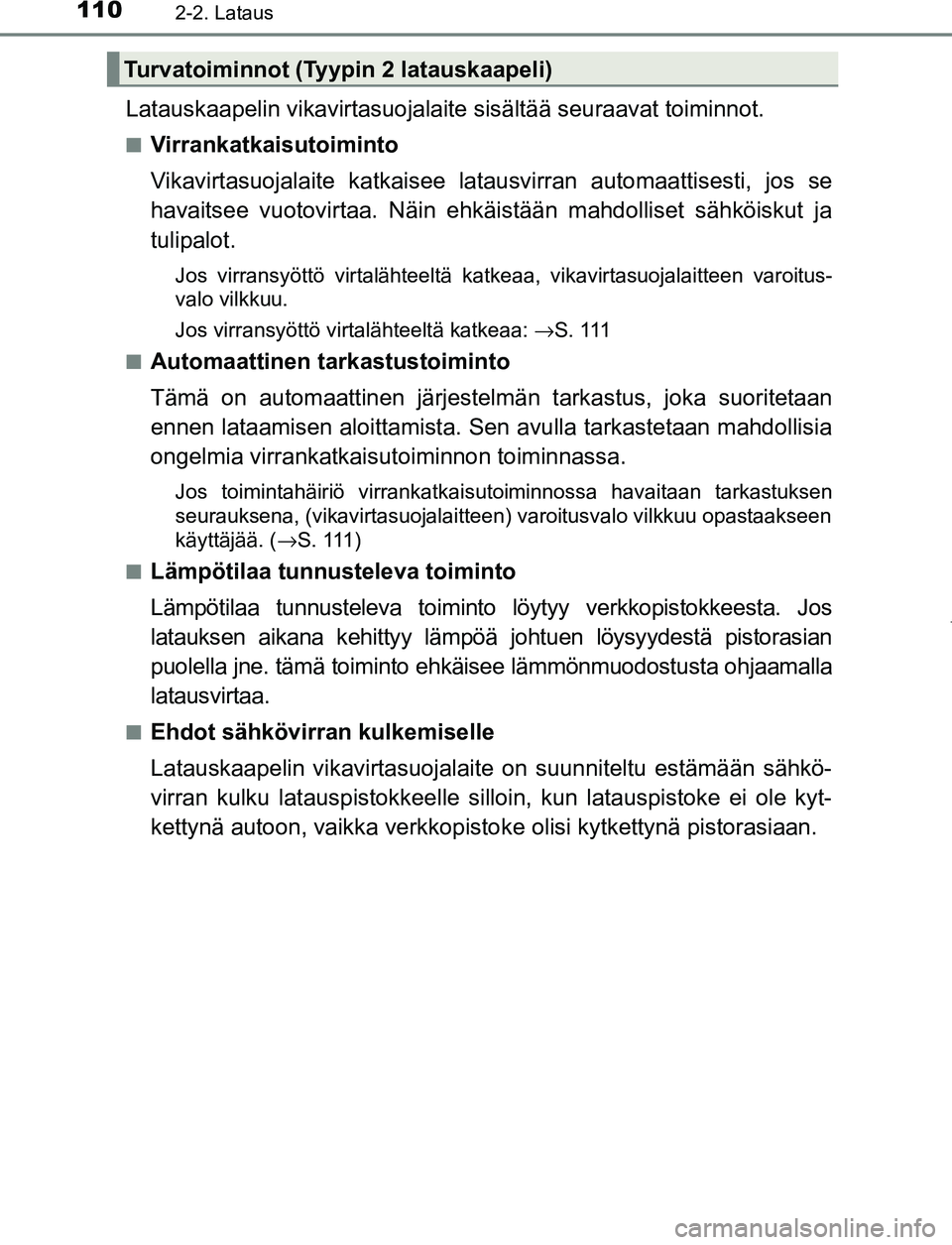

1102-2. Lataus
OM47A89FI
Latauskaapelin vikavirtasuojalaite sisältää seuraavat toiminnot.
■Virrankatkaisutoiminto
Vikavirtasuojalaite katkaisee latausvirran automaattisesti, jos se
havaitsee vuotovirtaa. Näin ehkäistään mahdolliset sähköiskut ja
tulipalot.
Jos virransyöttö virtalähteeltä katkeaa, vikavirtasuojalaitteen varoitus-
valo vilkkuu.
Jos virransyöttö virtalähteeltä katkeaa: →S . 111
■
Automaattinen tarkastustoiminto
Tämä on automaattinen järjestelmän tarkastus, joka suoritetaan
ennen lataamisen aloittamista. Sen avulla tarkastetaan mahdollisia
ongelmia virrankatkaisut oiminnon toiminnassa.
Jos toimintahäiriö virrankatkaisutoiminnossa havaitaan tarkastuksen
seurauksena, (vikavirtasuojalaitteen) varoitusvalo vilkkuu opastaakseen
käyttäjää. (→S. 111)
■
Lämpötilaa tunnusteleva toiminto
Lämpötilaa tunnusteleva toiminto löytyy verkkopistokkeesta. Jos
latauksen aikana kehi ttyy lämpöä johtuen lö ysyydestä pistorasian
puolella jne. tämä toiminto ehkäisee lämmönmuodostusta ohjaamalla
latausvirtaa.
■Ehdot sähkövirran kulkemiselle
Latauskaapelin vikavirtasuojalaite on suunniteltu estämään sähkö-
virran kulku latauspist okkeelle silloin, kun latauspistoke ei ole kyt-
kettynä autoon, vaikka verkkopistoke olisi kytkettynä pistorasiaan.
Turvatoiminnot (Tyypin 2 latauskaapeli)
OM47A89FI.book Page 110 Monday, February 13, 2017 3:39 PM
