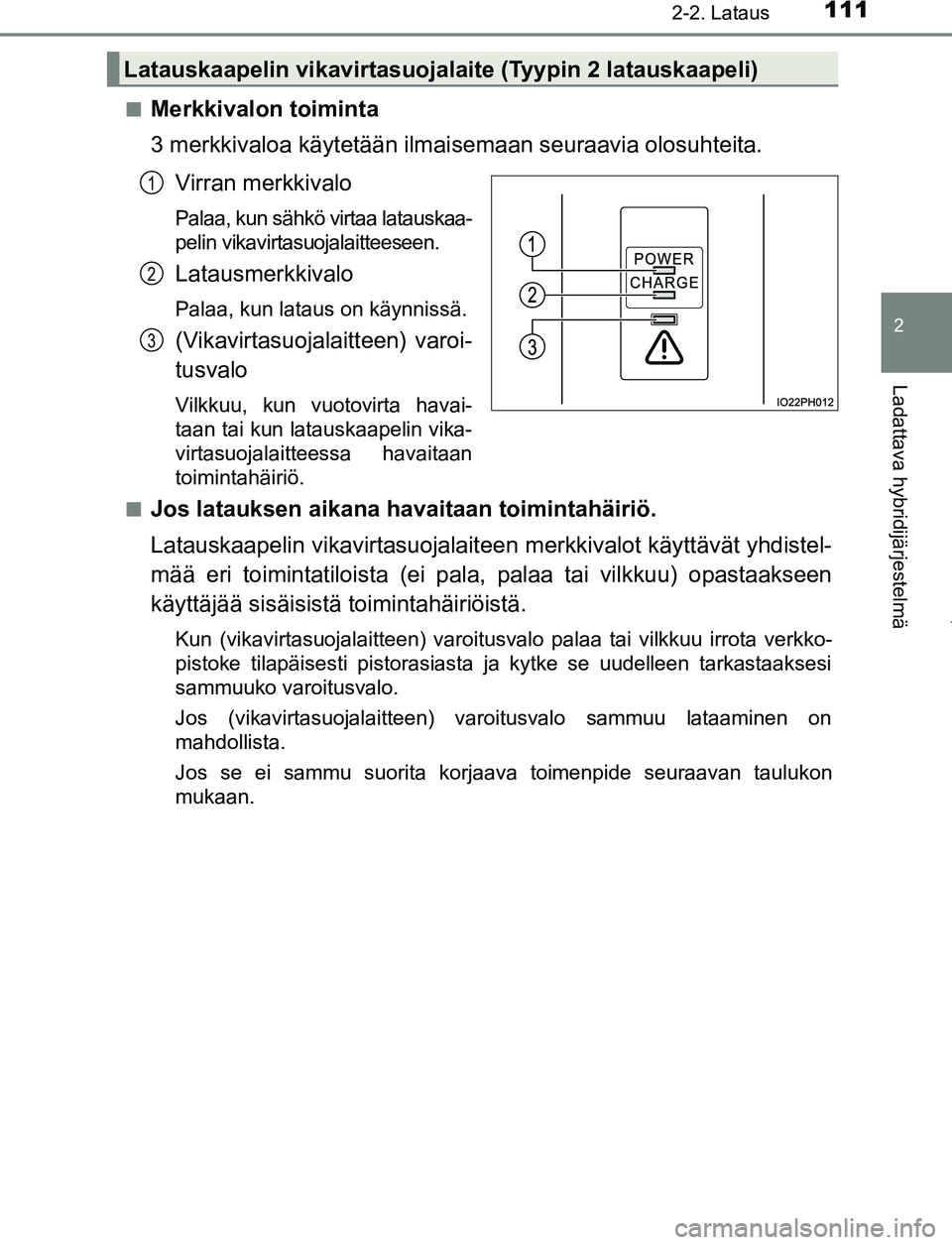

1112-2. Lataus
2
Ladattava hybridijärjestelmä
OM47A89FI■
Merkkivalon toiminta
3 merkkivaloa käytetään ilmai
semaan seuraavia olosuhteita.
Virran merkkivalo
Palaa, kun sähkö virtaa latauskaa-
pelin vikavirtasuojalaitteeseen.
Latausmerkkivalo
Palaa, kun lataus on käynnissä.
(Vikavirtasuojalaitteen) varoi-
tusvalo
Vilkkuu, kun vuotovirta havai-
taan tai kun latauskaapelin vika-
virtasuojalaitteessa havaitaan
toimintahäiriö.
■
Jos latauksen aikana havaitaan toimintahäiriö.
Latauskaapelin vikavirtasuojalait een merkkivalot käyttävät yhdistel-
mää eri toimintatiloista (ei pala, palaa tai vilkkuu) opastaakseen
käyttäjää sisäisistä toimintahäiriöistä.
Kun (vikavirtasuojalaitteen) varoitusvalo palaa tai vilkkuu irrota verkko-
pistoke tilapäisesti pistorasiasta ja kytke se uudelleen tarkastaaksesi
sammuuko varoitusvalo.
Jos (vikavirtasuojalaitteen) varoitusvalo sammuu lataaminen on
mahdollista.
Jos se ei sammu suorita korjaava toimenpide seuraavan taulukon
mukaan.
Latauskaapelin vikavirtasuojalaite (Tyypin 2 latauskaapeli)
1
2
3
OM47A89FI.book Page 111 Monday, February 13, 2017 3:39 PM

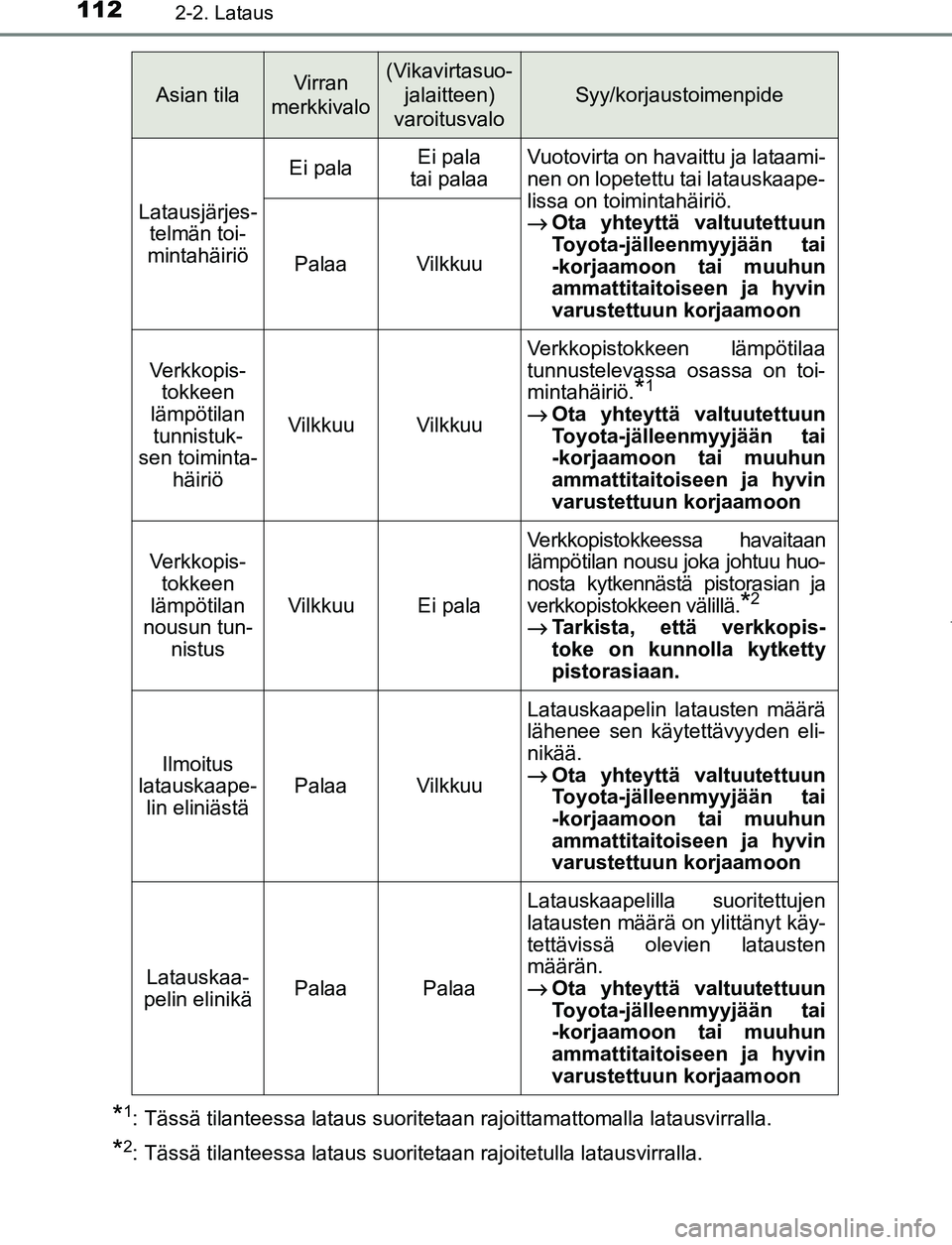

1122-2. Lataus
OM47A89FI
*1: Tässä tilanteessa lataus suoritetaan rajoittamattomalla latausvirralla.
*2: Tässä tilanteessa lataus suoritetaan rajoitetulla latausvirralla.
Asian tilaVirran
merkkivalo(Vikavirtasuo- jalaitteen)
varoitusvalo
Syy/korjaustoimenpide
Latausjärjes- telmän toi-
mintahäiriö Ei pala
Ei pala
tai palaa Vuotovirta on havaittu ja lataami-
nen on lopetettu tai latauskaape-
lissa on toimintahäiriö.
→
Ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun
ammattitaitoiseen ja hyvin
varustettuun korjaamoon
Palaa Vilkkuu
Verkkopis-
tokkeen
lämpötilan tunnistuk-
sen toiminta-
häiriö
VilkkuuVilkkuu
Verkkopistokkeen lämpötilaa
tunnustelevassa osassa on toi-
mintahäiriö.
*1
→Ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun
ammattitaitoiseen ja hyvin
varustettuun korjaamoon
Verkkopis-tokkeen
lämpötilan
nousun tun- nistus
VilkkuuEi pala
Verkkopistokkeessa havaitaan
lämpötilan nousu joka johtuu huo-
nosta kytkennästä pistorasian ja
verkkopistokkeen välillä.
*2
→Tarkista, että verkkopis-
toke on kunnolla kytketty
pistorasiaan.
Ilmoitus
latauskaape-
lin eliniästäPalaaVilkkuu
Latauskaapelin latausten määrä
lähenee sen käytettävyyden eli-
nikää.
→
Ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun
ammattitaitoiseen ja hyvin
varustettuun korjaamoon
Latauskaa-
pelin elinikäPalaaPalaa
Latauskaapelilla suoritettujen
latausten määrä on ylittänyt käy-
tettävissä olevien latausten
määrän.
→
Ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun
ammattitaitoiseen ja hyvin
varustettuun korjaamoon
OM47A89FI.book Page 112 Monday, February 13, 2017 3:39 PM

1132-2. Lataus
2
Ladattava hybridijärjestelmä
OM47A89FI
Verkkovirtajohto voidaan vaihtaa seuraavalla tavalla.Laita latauskaapeli ( →S. 108)
ja vaihdettava verkkovirtajohto
valmiiksi.
Vedä vapautusavaimesta.
Huolehdi siitä ettei ulos vedetty
vapautusavain pääse katoamaan.
Poista verkkovirtajohdon pistok-
keen suojakansi.
Työnnä vapautusavain vikavir-
tasuojalaitteen lukituksen
vapautusaukkoon.
Työnnä vapautusavainta kuvan
osoittamaan suuntaan.
Verkkovirtajohdon vaihto (Tyypin 2 latauskaapeli) (joissakin
malleissa)
1
2
3
4
OM47A89FI.book Page 113 Monday, February 13, 2017 3:39 PM

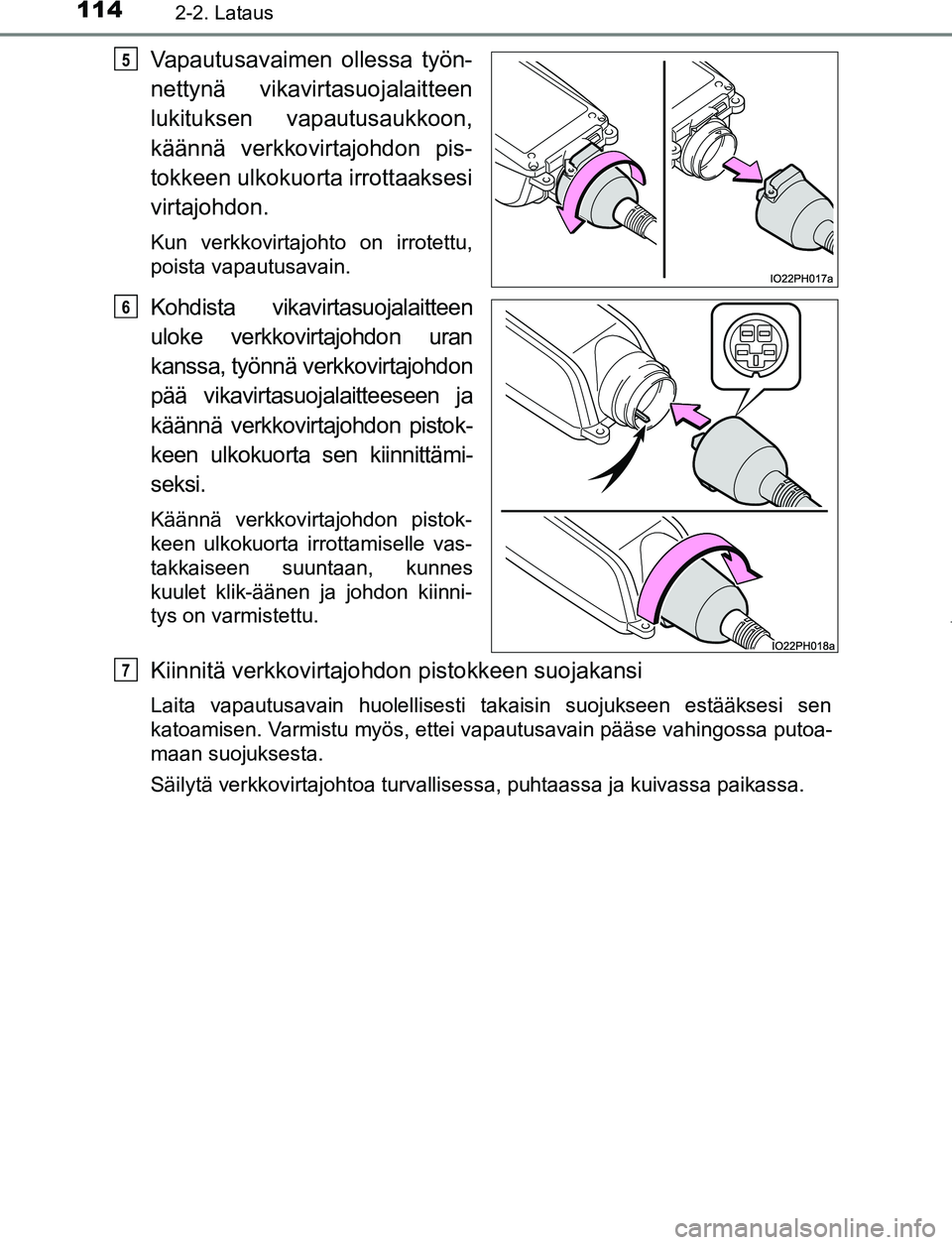

1142-2. Lataus
OM47A89FI
Vapautusavaimen ollessa työn-
nettynä vikavirtasuojalaitteen
lukituksen vapautusaukkoon,
käännä verkkovirtajohdon pis-
tokkeen ulkokuorta irrottaaksesi
virtajohdon.
Kun verkkovirtajohto on irrotettu,
poista vapautusavain.
Kohdista vikavirtasuojalaitteen
uloke verkkovirtajohdon uran
kanssa, työnnä verkkovirtajohdon
pää vikavirtasuojalaitteeseen ja
käännä verkkovirtajohdon pistok-
keen ulkokuorta sen kiinnittämi-
seksi.
Käännä verkkovirtajohdon pistok-
keen ulkokuorta irrottamiselle vas-
takkaiseen suuntaan, kunnes
kuulet klik-äänen ja johdon kiinni-
tys on varmistettu.
Kiinnitä verkkovirtajohdon pistokkeen suojakansi
Laita vapautusavain huolellisesti takaisin suojukseen estääksesi sen
katoamisen. Varmistu myös, ettei vapautusavain pääse vahingossa putoa-
maan suojuksesta.
Säilytä verkkovirtajohtoa turvallisessa, puhtaassa ja kuivassa paikassa.
5
6
7
OM47A89FI.book Page 114 Monday, February 13, 2017 3:39 PM

1152-2. Lataus
2
Ladattava hybridijärjestelmä
OM47A89FI
VAROITUS
■ Kun käytetään latauskaapelia ja vikavirtasuojalaitetta
Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla onnettomuus, joka voi johtaa
kuolemaan tai vakaviin henkilövahinkoihin.
● Älä yritä purkaa tai korjata latauskaapelia, latauspistoketta, verkkopisto-
ketta tai vikavirtasuojalaitetta.
Jos latauskaapelin tai vikavirtasuojalaitteen kanssa ilmenee ongelmia,
lopeta lataus välittömästi ja ota yhteyttä valtuutettuun Toyota-korjaamoon
tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
● Älä kohdista latauskaapeliin, latauspistokkeeseen, verkkopistokkee\
seen
tai vikavirtasuojalaitteeseen suurta voimaa tai iskuja.
● Älä kohdista liiallista voimaa latauskaapeliin taittamalla, vääntämällä, vetä-
mällä tai raahaamalla sitä.
● Älä vahingoita latauskaapelia terävillä esineillä.
● Älä taita latauspistoketta tai verkkopistoketta, äläkä kiinnitä niihin mitään
vieraita esineitä.
● Älä laita latauspistoketta ja verkkopistoketta veteen.
Jos ne pudotetaan veteen, ota yhteyttä valtuutettuun Toyota-jälleenmyy-
jään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun
korjaamoon.
● Älä vaihda verkkovirtajohtoa märin käsin. (joissakin malleissa)
Älä myöskään suorita vaihtoa sateisessa tai märässä paikassa.
● Älä vaihda verkkovirtajohtoa verkkopistokkeen ja/tai latauspistokkeen
ollessa kytkettyinä. (joissakin malleissa)
● Selvitä onko olemassa paikallisia sähköautojen lataamiseen liittyviä sään-
töjä ja noudata niitä.
● Tyypin 2 latauskaapeli: Kun vaihdat verkkovirtajohtoa käännä verkkovirta-
johdon mutteria kunnes kuuluu "klik". (joissakin malleissa)
● Älä tuo latauskaapelia lähelle suurta lämpöä tuottavia esineitä, kuten läm-
mityslaite.
● Älä kääri latauskaapelia ja vi kavirtasuojalaitteen ympärille.
OM47A89FI.book Page 115 Monday, February 13, 2017 3:39 PM

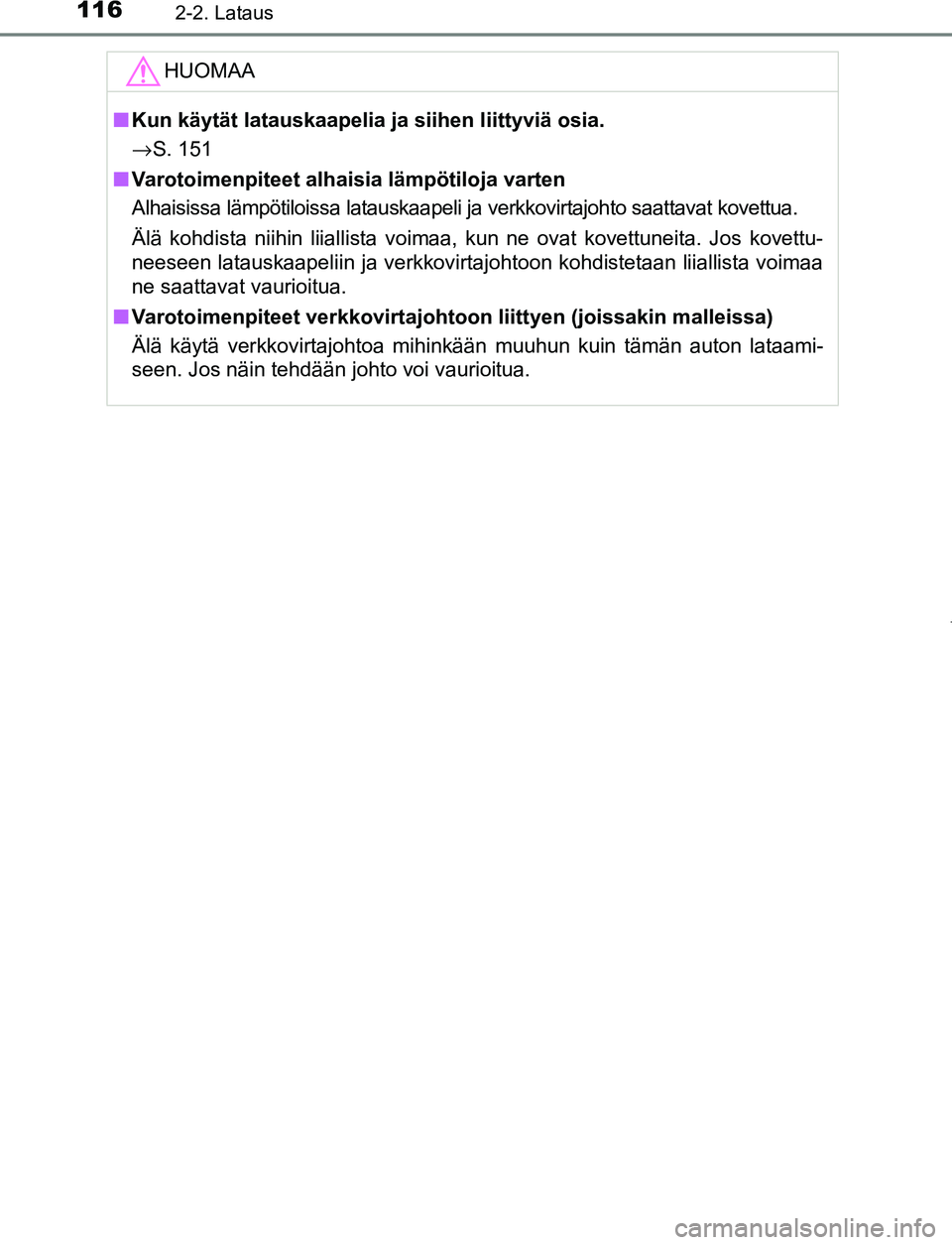

1162-2. Lataus
OM47A89FIHUOMAA
■
Kun käytät latauskaapelia ja siihen liittyviä osia.
→ S. 151
■ Varotoimenpiteet alhaisia lämpötiloja varten
Alhaisissa lämpötiloissa latauskaapeli ja verkkovirtajohto saattavat kovettua.
Älä kohdista niihin liiallista voimaa, kun ne ovat kovettuneita. Jos kovettu-
neeseen latauskaapeliin ja verkkovirtajohtoon kohdistetaan liiallista voimaa
ne saattavat vaurioitua.
■ Varotoimenpiteet verkkovirtajohtoon liittyen (joissakin malleissa)
Älä käytä verkkovirtajohtoa mihinkään muuhun kuin tämän auton lataami-
seen. Jos näin tehdään johto voi vaurioitua.
OM47A89FI.book Page 116 Monday, February 13, 2017 3:39 PM

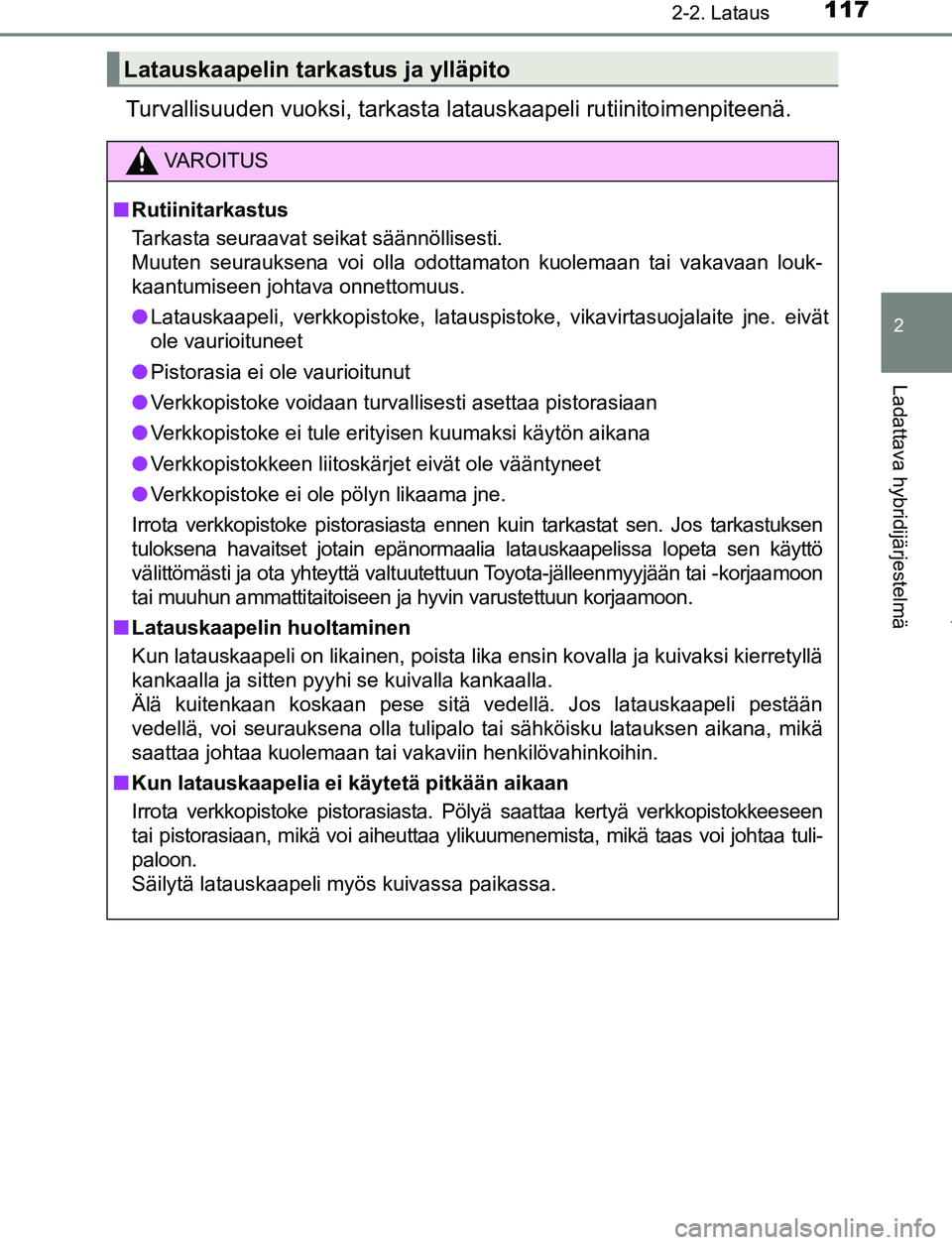

1172-2. Lataus
2
Ladattava hybridijärjestelmä
OM47A89FI
Turvallisuuden vuoksi, tarkasta latauskaapeli rutiinitoimenpiteenä.
Latauskaapelin tarkastus ja ylläpito
VAROITUS
■ Rutiinitarkastus
Tarkasta seuraavat seikat säännöllisesti.
Muuten seurauksena voi olla odottamaton kuolemaan tai vakavaan louk-
kaantumiseen johtava onnettomuus.
● Latauskaapeli, verkkopistoke, latauspistoke, vikavirtasuojalaite jne. eivät
ole vaurioituneet
● Pistorasia ei ole vaurioitunut
● Verkkopistoke voidaan turvallisesti asettaa pistorasiaan
● Verkkopistoke ei tule erityisen kuumaksi käytön aikana
● Verkkopistokkeen liitoskärjet eivät ole vääntyneet
● Verkkopistoke ei ole pölyn likaama jne.
Irrota verkkopistoke pistorasiasta ennen kuin tarkastat sen. Jos tarkastuksen
tuloksena havaitset jotain epänormaalia latauskaapelissa lopeta sen käyttö
välittömästi ja ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
■ Latauskaapelin huoltaminen
Kun latauskaapeli on likainen, poista lika ensin kovalla ja kuivaksi kierretyllä
kankaalla ja sitten pyyhi se kuivalla kankaalla.
Älä kuitenkaan koskaan pese sitä vedellä. Jos latauskaapeli pestään
vedellä, voi seurauksena olla tulipalo tai sähköisku latauksen aikana, mikä
saattaa johtaa kuolemaan tai vakaviin henkilövahinkoihin.
■ Kun latauskaapelia ei käytetä pitkään aikaan
Irrota verkkopistoke pistorasiasta. Pölyä saattaa kertyä verkkopistokkeeseen
tai pistorasiaan, mikä voi aiheuttaa ylikuumenemista, mikä taas voi johtaa tuli-
paloon.
Säilytä latauskaapeli myös kuivassa paikassa.
OM47A89FI.book Page 117 Monday, February 13, 2017 3:39 PM

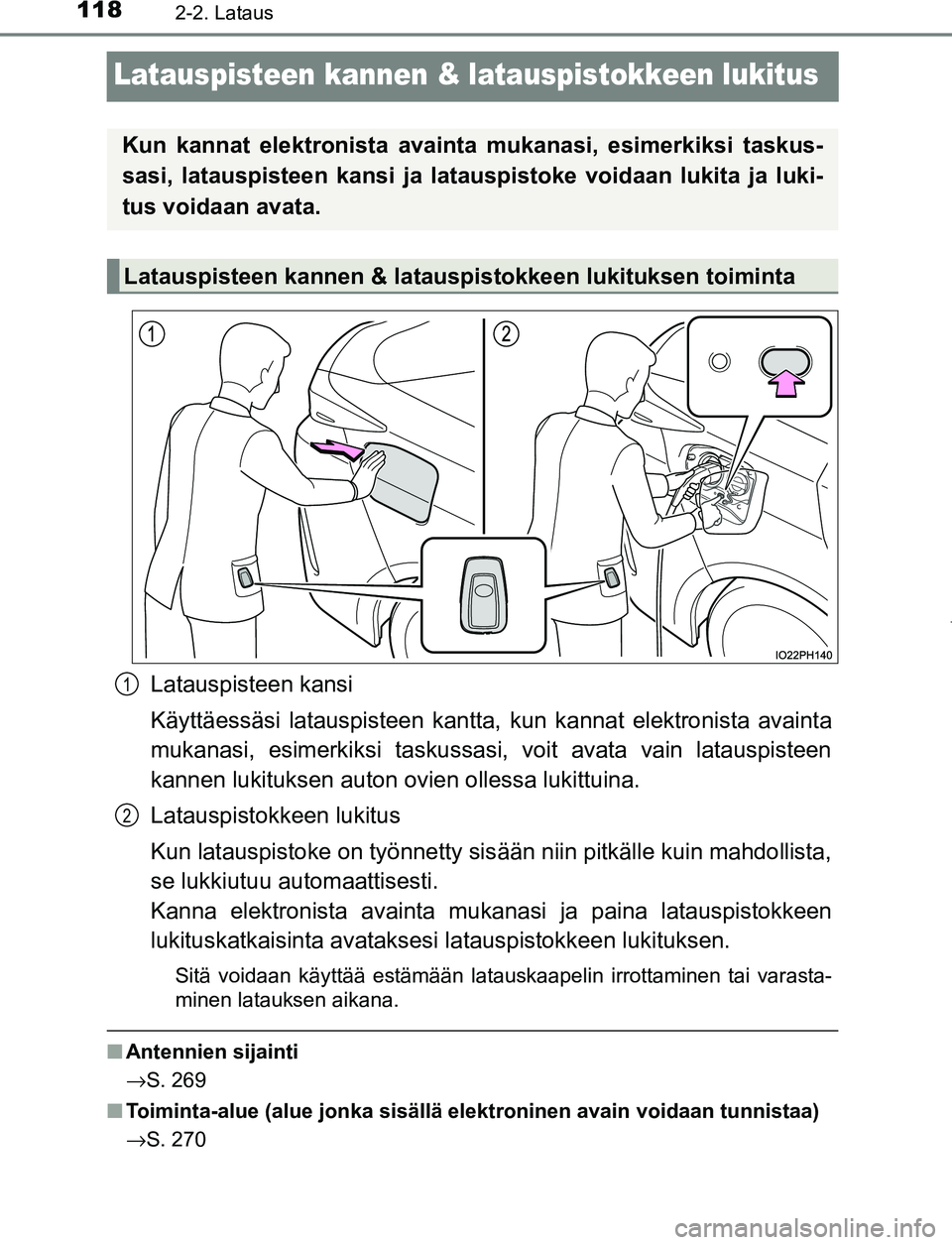

1182-2. Lataus
OM47A89FI
Latauspisteen kannen & latauspistokkeen lukitus
Latauspisteen kansi
Käyttäessäsi latauspisteen kantta, kun kannat elektronista avainta
mukanasi, esimerkiksi taskussasi, voit avata vain latauspisteen
kannen lukituksen auton ovien ollessa lukittuina.
Latauspistokkeen lukitus
Kun latauspistoke on työnnetty sisään niin pitkälle kuin mahdollista,
se lukkiutuu automaattisesti.
Kanna elektronista av ainta mukanasi ja paina latauspistokkeen
lukituskatkaisinta avataksesi latauspistokkeen lukituksen.
Sitä voidaan käyttää estämään latauskaapelin irrottaminen tai varasta-
minen latauksen aikana.
■ Antennien sijainti
→S. 269
■ Toiminta-alue (alue jonka sisällä elektroninen avain voidaan tunnistaa)
→S. 270
Kun kannat elektronista avainta mukanasi, esimerkiksi taskus-
sasi, latauspisteen kansi ja latauspistoke voidaan lukita ja luki-
tus voidaan avata.
Latauspisteen kannen & latauspistokkeen lukituksen toiminta
1
2
OM47A89FI.book Page 118 Monday, February 13, 2017 3:39 PM

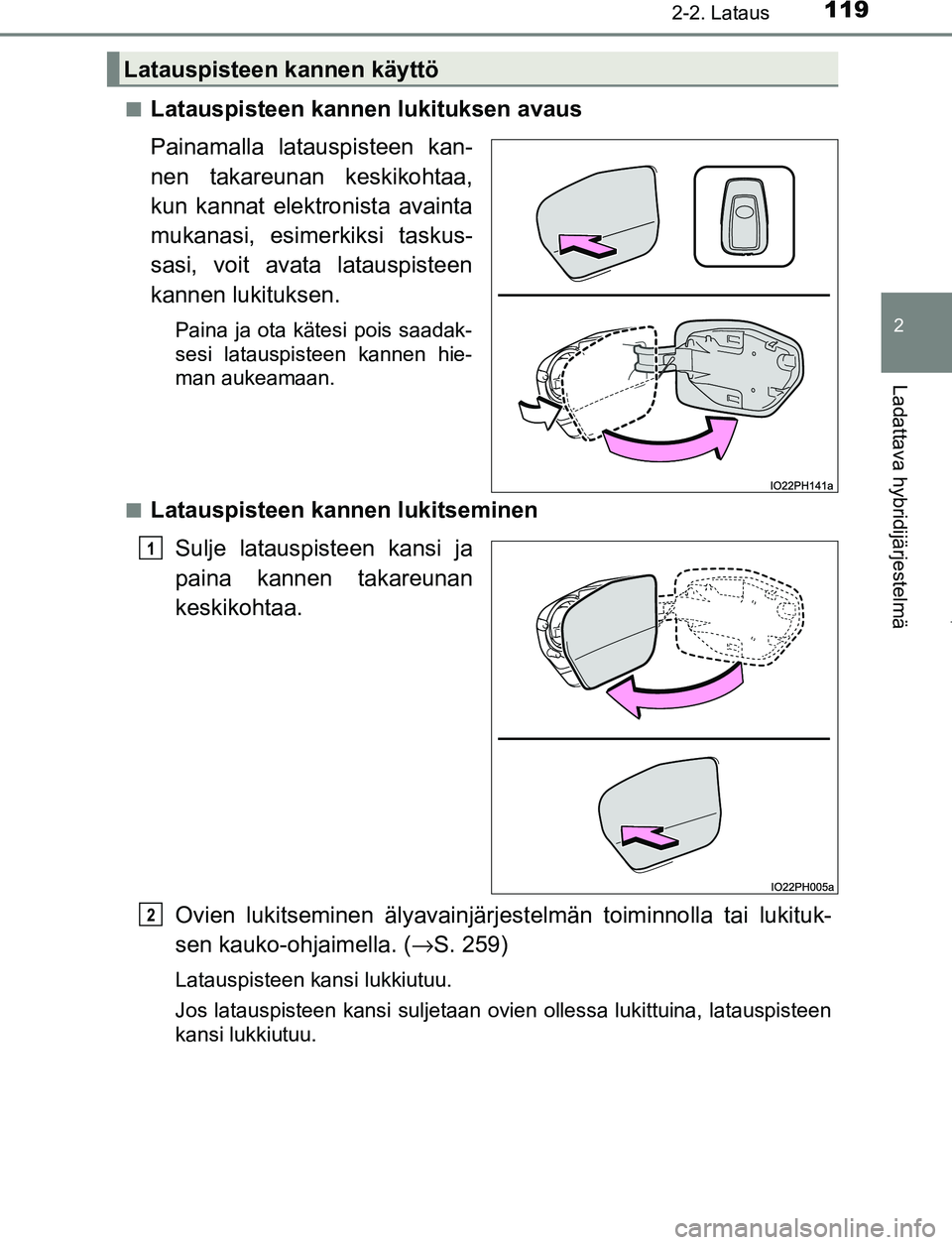

1192-2. Lataus
2
Ladattava hybridijärjestelmä
OM47A89FI■
Latauspisteen kannen lukituksen avaus
Painamalla latauspisteen kan-
nen takareunan keskikohtaa,
kun kannat elektronista avainta
mukanasi, esimerkiksi taskus-
sasi, voit avata latauspisteen
kannen lukituksen.
Paina ja ota kätesi pois saadak-
sesi latauspisteen kannen hie-
man aukeamaan.
■
Latauspisteen kannen lukitseminen Sulje latauspisteen kansi ja
paina kannen takareunan
keskikohtaa.
Ovien lukitseminen älyavainjärjes telmän toiminnolla tai lukituk-
sen kauko-ohjaimella. ( →S. 259)
Latauspisteen kansi lukkiutuu.
Jos latauspisteen kansi suljetaan ovien ollessa lukittuina, latauspistee\
n
kansi lukkiutuu.
Latauspisteen kannen käyttö
1
2
OM47A89FI.book Page 119 Monday, February 13, 2017 3:39 PM

1202-2. Lataus
OM47A89FI
■Latauspisteen kansi
Jos latauspisteen kannen takareunaa painetaan, kun ovet ovat lukittuina etkä
kanna elektronista avainta mukanasi, latauspisteen kansi avautuu hieman,
mutta jää lukituksi. Kanna elektronista avainta mukanasi tai avaa ovien luki-
tus, ja paina sitten latauspisteen kantta kaksi kertaa avataksesi sen.
■ Jos älyavainjärjestelmä on poistettu käytöstä muutettavista asetuksista
Latauspisteen kannen & latauspistokkeen lukitus poistuvat myös käytöstä.
Jos älyavainjärjestelmä on poistettu käytöstä muutettavia asetuksia muutta-
malla latauspisteen kansi voidaan lukita ja lukitus avata suorittamalla seuraa-
vat toimenpiteet.
●Latauspisteen kannen lukitseminen
Sulje latauspisteen kansi. ( →S. 119)
Ovien lukitseminen käyttämällä lukituksen kauko-ohjainta tai keskusluki-
tuskatkaisinta. ( →S. 259, 261)

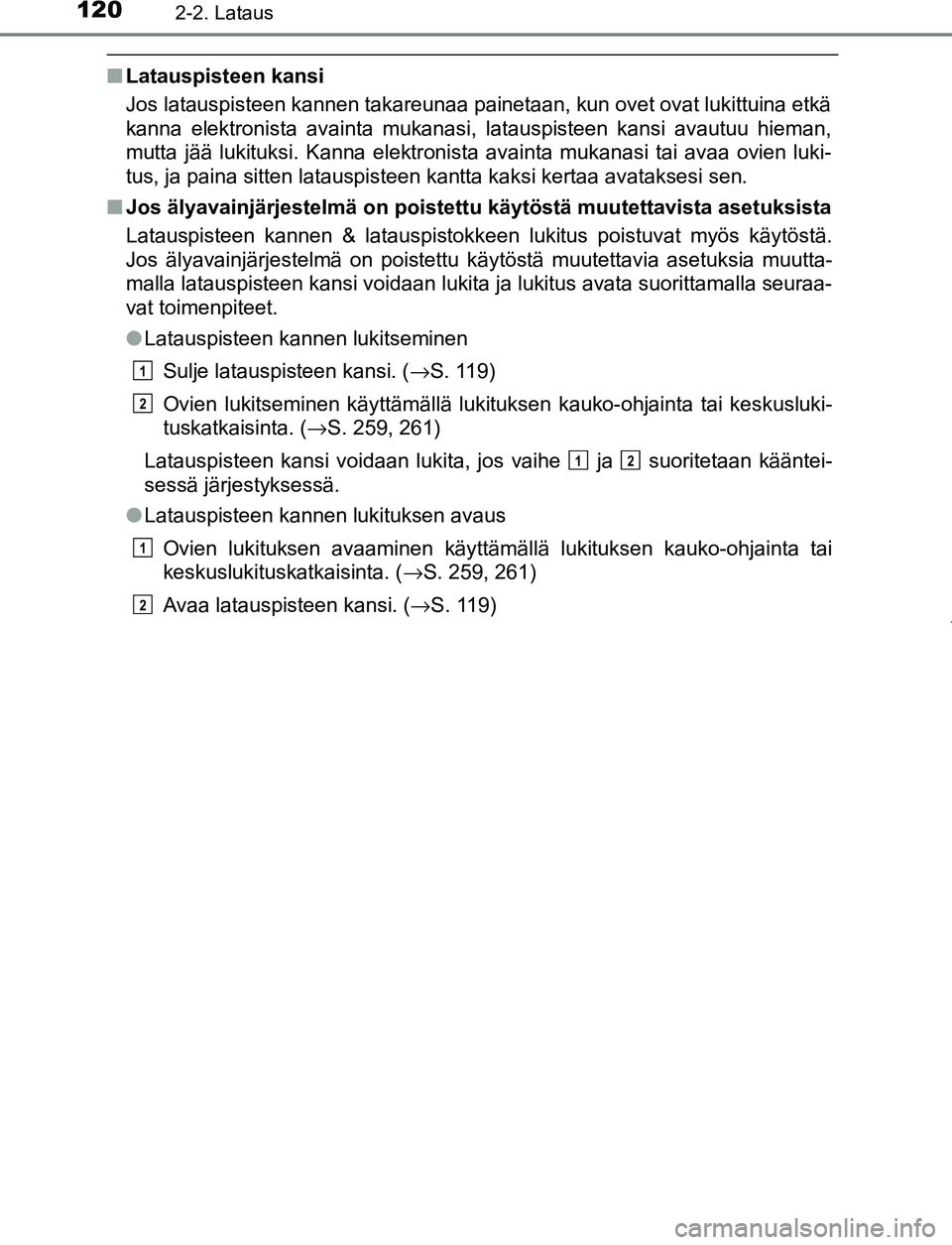

Latauspisteen kansi voidaan lukita, jos vaihe ja suoritetaan kääntei-
sessä järjestyksessä.
● Latauspisteen kannen lukituksen avaus
Ovien lukituksen avaaminen käyttämällä lukituksen kauko-ohjainta tai
keskuslukituskatkaisinta. ( →S. 259, 261)
Avaa latauspisteen kansi. ( →S. 119)
1
2
12
1
2
OM47A89FI.book Page 120 Monday, February 13, 2017 3:39 PM
