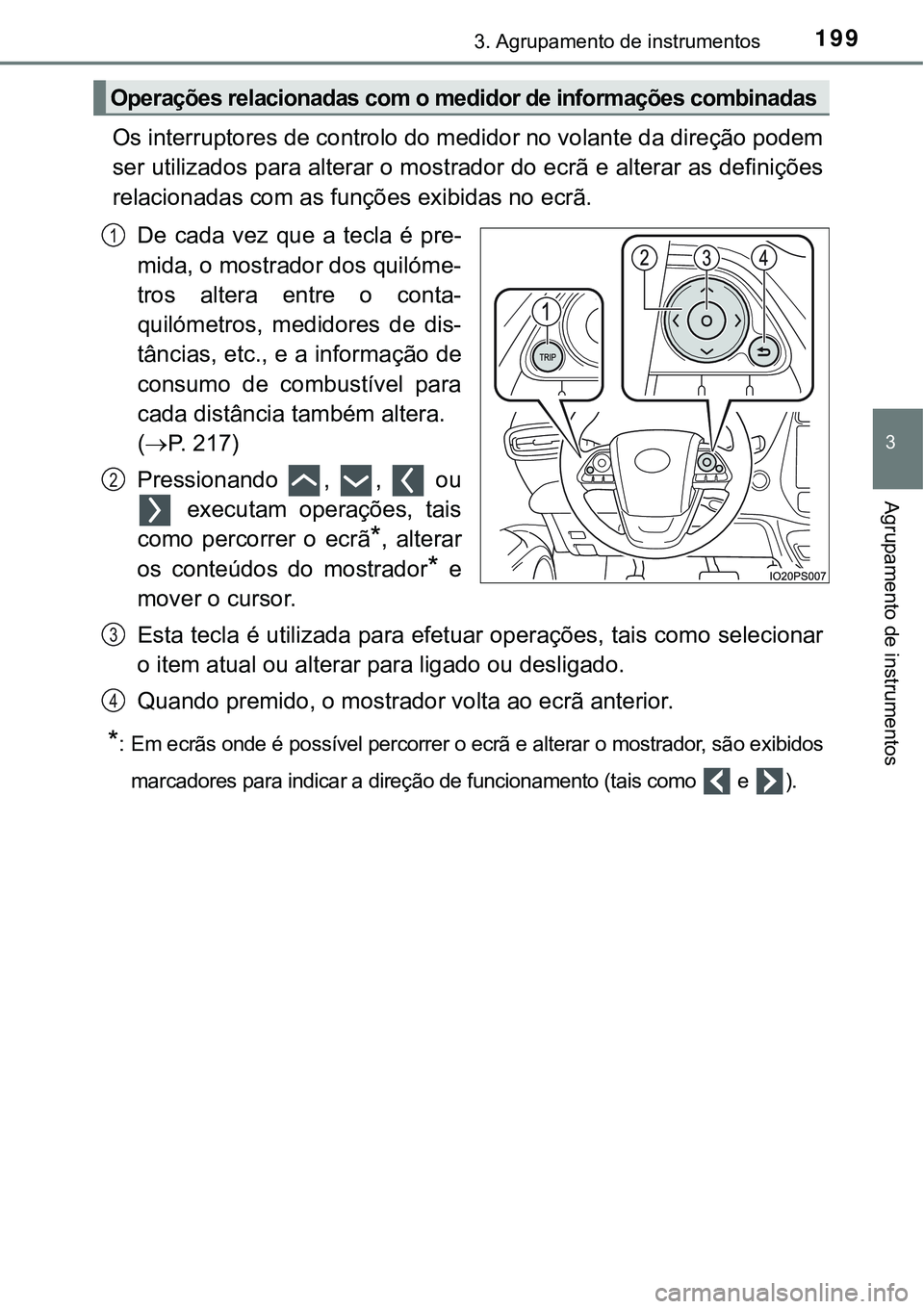

1993. Agrupamento de instrumentos
3
Agrupamento de instrumentos
Os interruptores de controlo do medidor no volante da direção podem
ser utilizados para alterar o mostrador do ecrã e alterar as definições
relacionadas com as funções exibidas no ecrã.
De cada vez que a tecla é pre-
mida, o mostrador dos quilóme-
tros altera entre o conta-
quilómetros, medidores de dis-
tâncias, etc., e a informação de
consumo de combustível para
cada distância também altera.
(P. 217)
Pressionando , , ou
executam operações, tais
como percorrer o ecrã
*, alterar
os conteúdos do mostrador
* e
mover o cursor.
Esta tecla é utilizada para efetuar operações, tais como selecionar
o item atual ou alterar para ligado ou desligado.
Quando premido, o mostrador volta ao ecrã anterior.
*: Em ecrãs onde é possível percorrer o ecrã e alterar o mostrador, são exibidos
marcadores para indicar a direção de funcionamento (tais como e ).
Operações relacionadas com o medidor de informações combinadas
1
2
3
4
Page 202 of 776

2003. Agrupamento de instrumentos
Veículos com volante à esquerda
Quando pressiona os interruptores, a luz do agrupamento de instru-
mentos altera conforme se segue.
Os níveis de luminosidade do agrupamento de instrumentos que podem
ser selecionados diferem, dependendo se as luzes de presença estiverem
ligadas e dos níveis de luminosidade da área envolvente. (P. 205)
Mais escuro
Mais claro
Quando pressiona os interruptores,
o ecrã de verificação do nível de
ajuste (mostrador pop-up
*) é apre-
sentado no mostrador principal.
*: Pouco tempo depois da operação estar completa, o mostrador pop-up des-
liga. Para além disso, o mostrador pop-up pode ser ligado e desligado nas
definições de “Meter Customize” (configuração do medidor). (P. 2 5 3 )
Veículos com volante à direita
Para ajustar o brilho da luz do agrupamento de instrumentos, efetue
as alterações no ecrã do mostrador de informações múltiplas.
(P. 250)
Os níveis de brilho do agrupamento de instrumentos que podem ser sele-
cionados diferem, dependendo se as luzes de presença estiverem ligadas
e dos níveis de luminosidade da área envolvente. (P. 205)
Pressione ou dos interruptores de controlo dos medidores
no ecrã e selecione .
Prima para visualizar o cursor.
Controlo das luzes do agrupamento de instrumentos
1
2
1
2
Page 203 of 776

2013. Agrupamento de instrumentos
3
Agrupamento de instrumentos

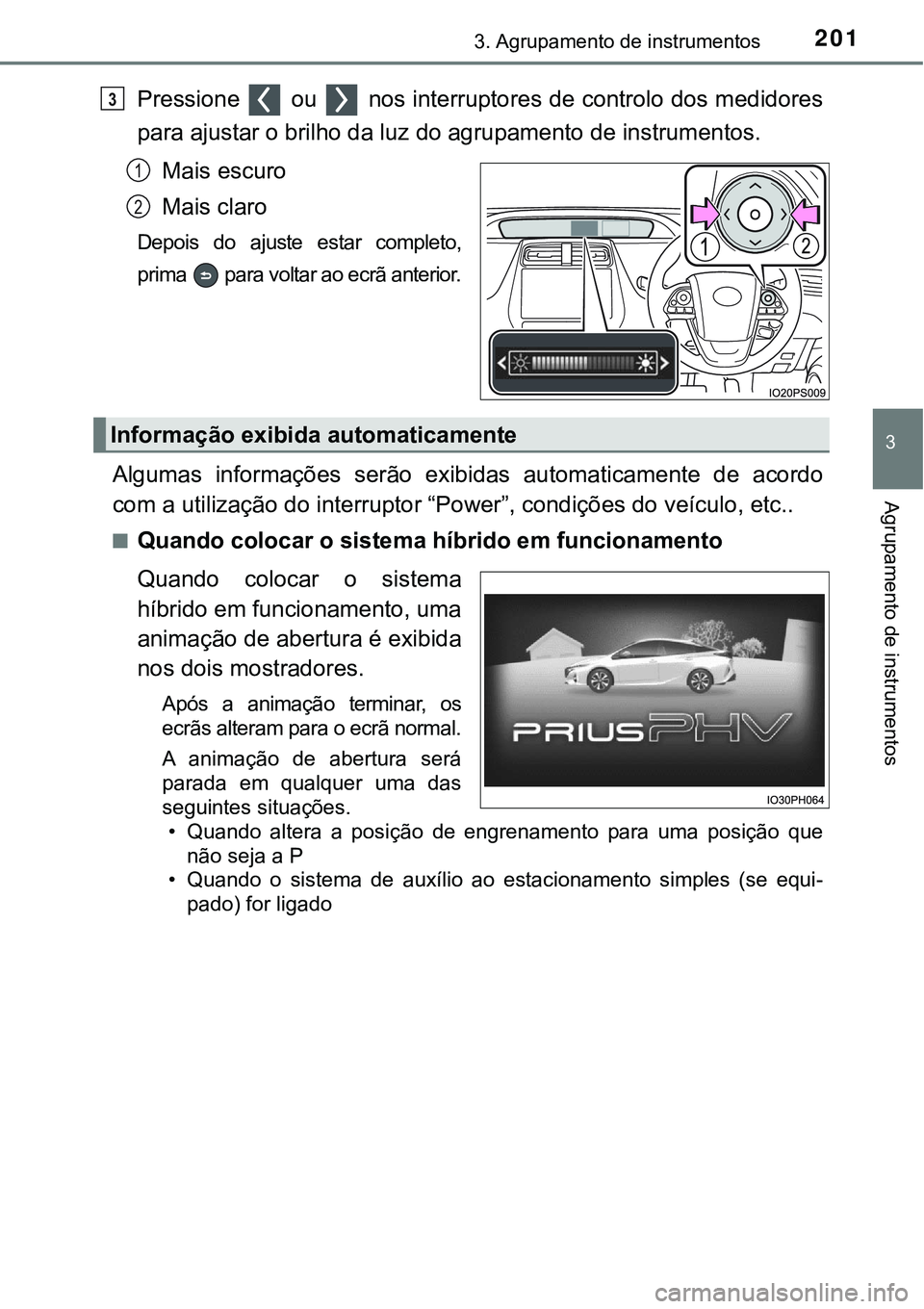

Pressione ou nos interruptores de controlo dos medidores
para ajustar o brilho da luz do agrupamento de instrumentos.
Mais escuro
Mais claro
Depois do ajuste estar completo,
prima para voltar ao ecrã anterior.
Algumas informações serão exibidas automaticamente de acordo
com a utilização do interruptor “Power”, condições do veículo, etc..
nQuando colocar o sistema híbrido em funcionamento
Quando colocar o sistema
híbrido em funcionamento, uma
animação de abertura é exibida
nos dois mostradores.
Após a animação terminar, os
ecrãs alteram para o ecrã normal.
A animação de abertura será
parada em qualquer uma das
seguintes situações.
• Quando altera a posição de engrenamento para uma posição que
não seja a P
• Quando o sistema de auxílio ao estacionamento simples (se equi-
pado) for ligado
3
1
2
Informação exibida automaticamente
Page 204 of 776

2023. Agrupamento de instrumentos
nQuando os sistemas de auxílio à condução estão em funcionamento
Quando utilizar os sistemas de auxílio ao estacionamento, tais como o
controlo dinâmico da velocidade de cruzeiro com radar em toda a
gama de velocidades (P. 422) e sistema LDA (P. 407), a informa-
ção relacionada com cada sistema é automaticamente exibida no
mostrador de informações múltiplas, dependendo da situação.
Para detalhes sobre a informação exibida e os conteúdos do mostrador,
consulte a página de explicação de cada sistema.
n
Quando existe informação a ser fornecida sobre o veículo
Quando é selecionada erradamente uma posição de engrena-
mento ou ocorre um problema no sistema do veículo, é exibida
uma mensagem de aviso (ou imagem) no mostrador de informa-
ções múltiplas.
Quando é exibida uma mensagem de aviso, siga as instruções exibidas
no mostrador. (P. 680)
n
Quando desliga o interruptor “Power” (veículos com sensor
de intrusão)
O ecrã para ligar/desligar o sen-
sor de intrusão é exibido no mos-
trador de informações múltiplas.
(P. 91)
nQuando desligar o sistema híbrido
lQuando desligar o sistema híbrido, o ecrã “Ending” (Terminar)
será exibido no mostrador de informações múltiplas (durante,
aproximadamente, 30 segundos
*1).
Enquanto é exibido o ecrã “Ending” (Terminar), é possível visua-
lizar a informação que se segue pressionando , , ou
dos interruptores de controlo dos medidores.
Page 205 of 776

2033. Agrupamento de instrumentos
3
Agrupamento de instrumentos

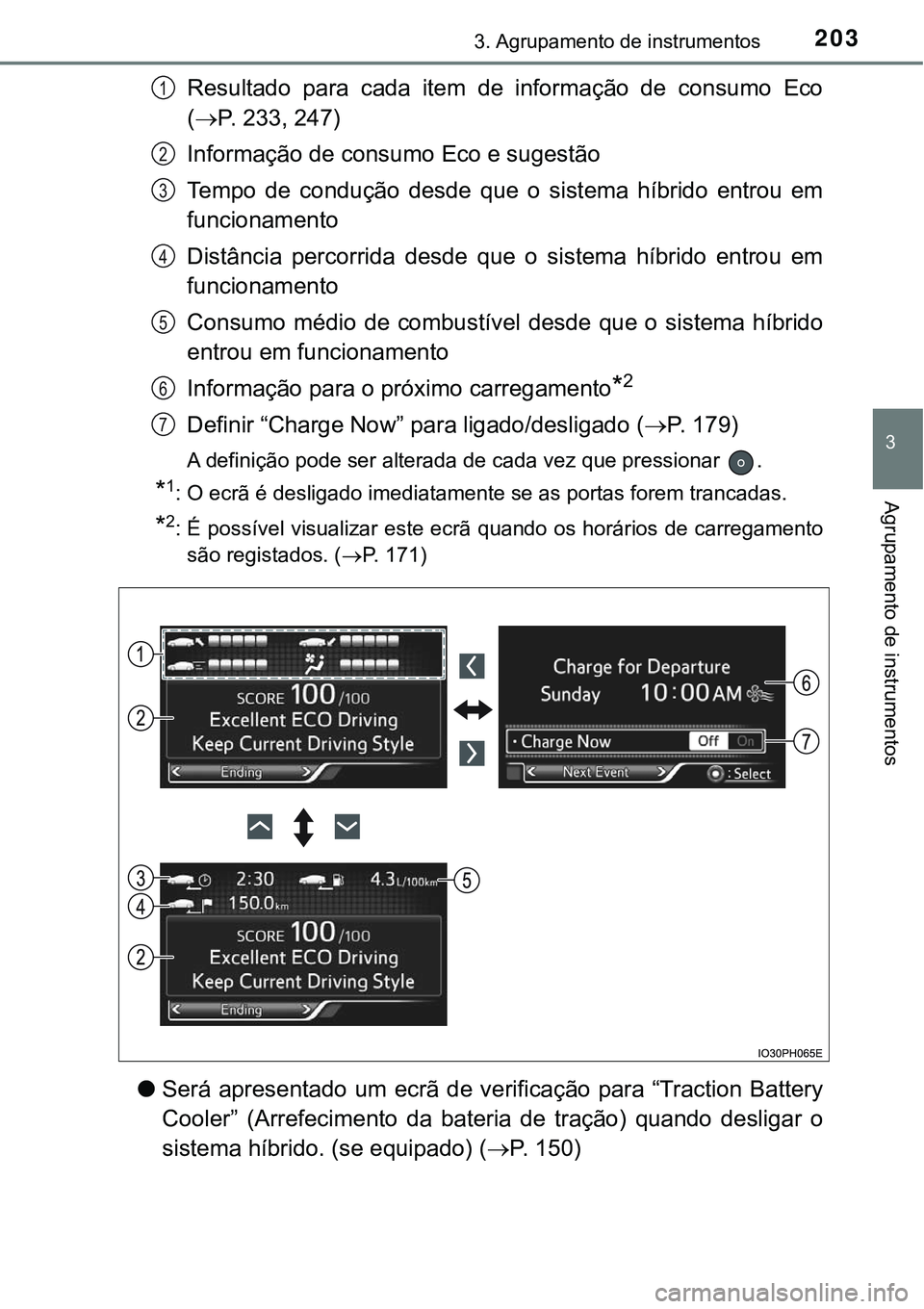

Resultado para cada item de informação de consumo Eco
(P. 233, 247)
Informação de consumo Eco e sugestão
Tempo de condução desde que o sistema híbrido entrou em
funcionamento
Distância percorrida desde que o sistema híbrido entrou em
funcionamento
Consumo médio de combustível desde que o sistema híbrido
entrou em funcionamento
Informação para o próximo carregamento
*2
Definir “Charge Now” para ligado/desligado (P. 1 7 9 )
A definição pode ser alterada de cada vez que pressionar .
*1: O ecrã é desligado imediatamente se as portas forem trancadas.
*2: É possível visualizar este ecrã quando os horários de carregamento
são registados. (P. 171)
lSerá apresentado um ecrã de verificação para “Traction Battery
Cooler” (Arrefecimento da bateria de tração) quando desligar o
sistema híbrido. (se equipado) (P. 150)
1
2
3
4
5
6
7
Page 206 of 776

2043. Agrupamento de instrumentos

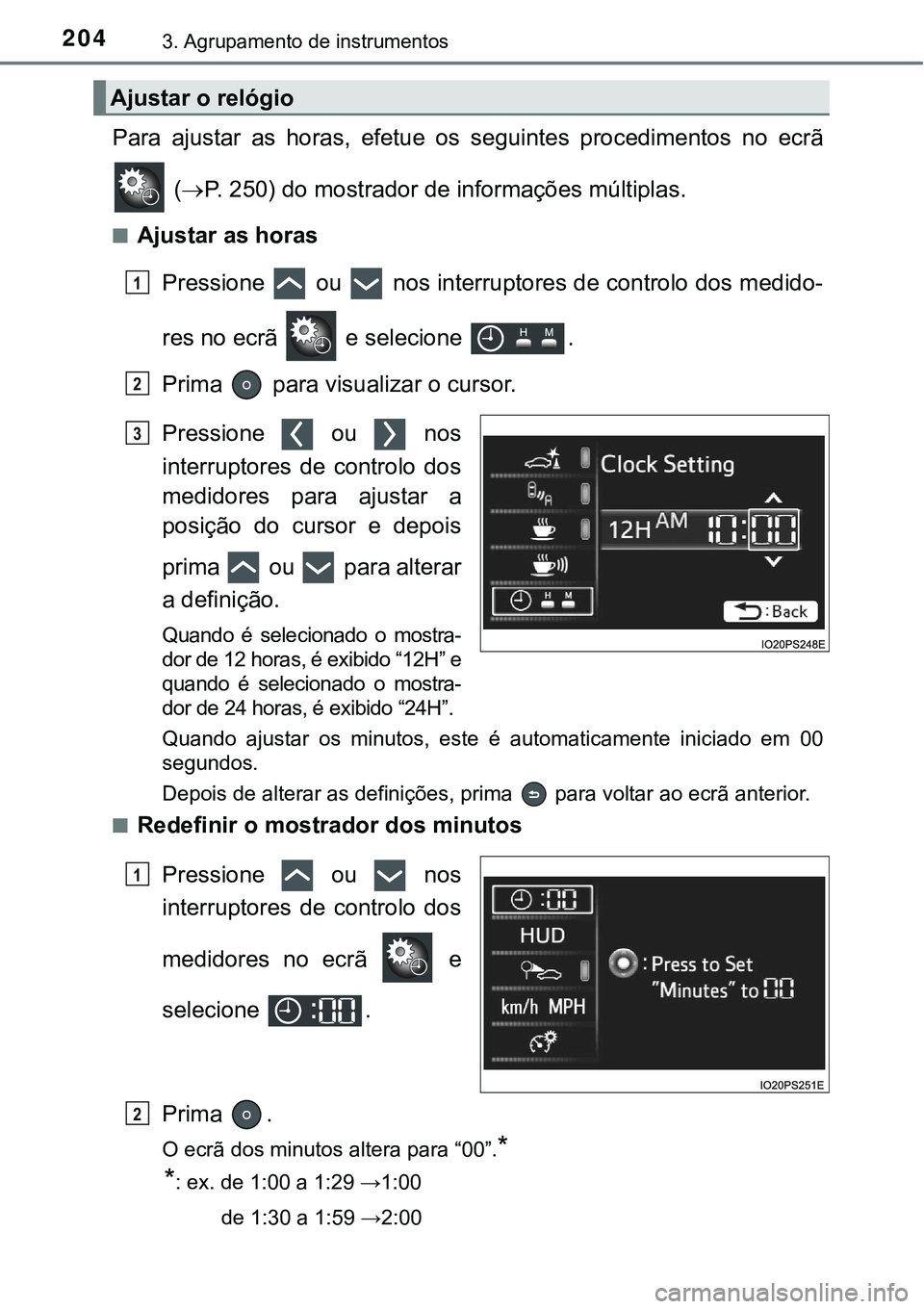

Para ajustar as horas, efetue os seguintes procedimentos no ecrã
(P. 250) do mostrador de informações múltiplas.
nAjustar as horas
Pressione ou nos interruptores de controlo dos medido-
res no ecrã e selecione .
Prima para visualizar o cursor.
Pressione ou nos
interruptores de controlo dos
medidores para ajustar a
posição do cursor e depois
prima ou para alterar
a definição.
Quando é selecionado o mostra-
dor de 12 horas, é exibido “12H” e
quando é selecionado o mostra-
dor de 24 horas, é exibido “24H”.
Quando ajustar os minutos, este é automaticamente iniciado em 00
segundos.
Depois de alterar as definições, prima para voltar ao ecrã anterior.
n
Redefinir o mostrador dos minutos
Pressione ou nos
interruptores de controlo dos
medidores no ecrã e
selecione .
Prima .
O ecrã dos minutos altera para “00”.*
*
: ex. de 1:00 a 1:29 →1:00
de 1:30 a 1:59 →2:00
Ajustar o relógio
1
2
3
1
2
Page 207 of 776

2053. Agrupamento de instrumentos
3
Agrupamento de instrumentos

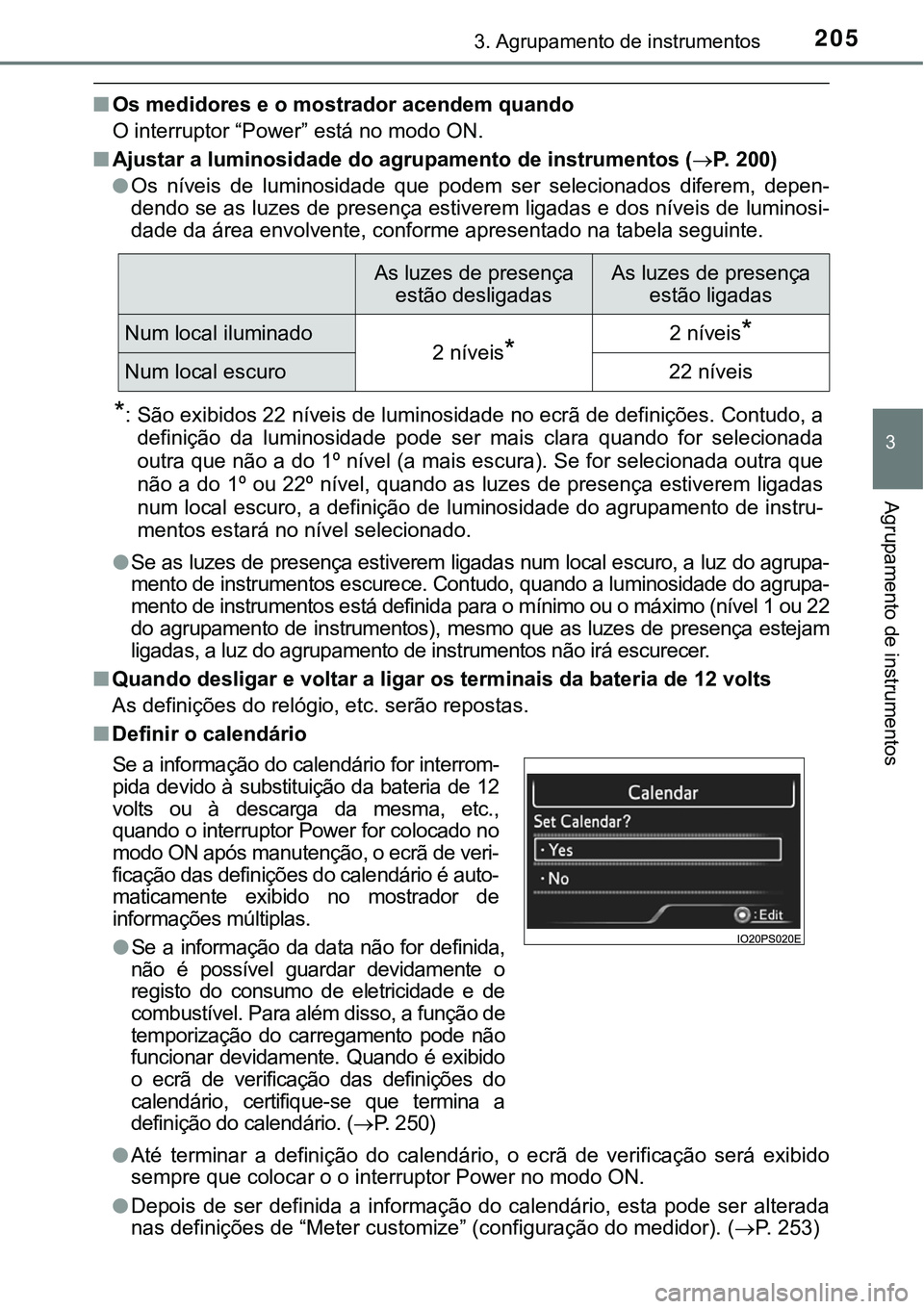

nOs medidores e o mostrador acendem quando
O interruptor “Power” está no modo ON.
nAjustar a luminosidade do agrupamento de instrumentos (P. 200)
lOs níveis de luminosidade que podem ser selecionados diferem, depen-
dendo se as luzes de presença estiverem ligadas e dos níveis de luminosi-
dade da área envolvente, conforme apresentado na tabela seguinte.
*: São exibidos 22 níveis de luminosidade no ecrã de definições. Contudo, a
definição da luminosidade pode ser mais clara quando for selecionada
outra que não a do 1º nível (a mais escura). Se for selecionada outra que
não a do 1º ou 22º nível, quando as luzes de presença estiverem ligadas
num local escuro, a definição de luminosidade do agrupamento de instru-
mentos estará no nível selecionado.
lSe as luzes de presença estiverem ligadas num local escuro, a luz do agrupa-
mento de instrumentos escurece. Contudo, quando a luminosidade do agrupa-
mento de instrumentos está definida para o mínimo ou o máximo (nível 1 ou 22
do agrupamento de instrumentos), mesmo que as luzes de presença estejam
ligadas, a luz do agrupamento de instrumentos não irá escurecer.
nQuando desligar e voltar a ligar os terminais da bateria de 12 volts
As definições do relógio, etc. serão repostas.
nDefinir o calendário
lAté terminar a definição do calendário, o ecrã de verificação será exibido
sempre que colocar o o interruptor Power no modo ON.
lDepois de ser definida a informação do calendário, esta pode ser alterada
nas definições de “Meter customize” (configuração do medidor). (P. 253)
As luzes de presença
estão desligadasAs luzes de presença
estão ligadas
Num local iluminado2 níveis*2 níveis*
Num local escuro22 níveis
Se a informação do calendário for interrom-
pida devido à substituição da bateria de 12
volts ou à descarga da mesma, etc.,
quando o interruptor Power for colocado no
modo ON após manutenção, o ecrã de veri-
ficação das definições do calendário é auto-
maticamente exibido no mostrador de
informações múltiplas.
lSe a informação da data não for definida,
não é possível guardar devidamente o
registo do consumo de eletricidade e de
combustível. Para além disso, a função de
temporização do carregamento pode não
funcionar devidamente. Quando é exibido
o ecrã de verificação das definições do
calendário, certifique-se que termina a
definição do calendário. (P. 250)
Page 208 of 776

2063. Agrupamento de instrumentos

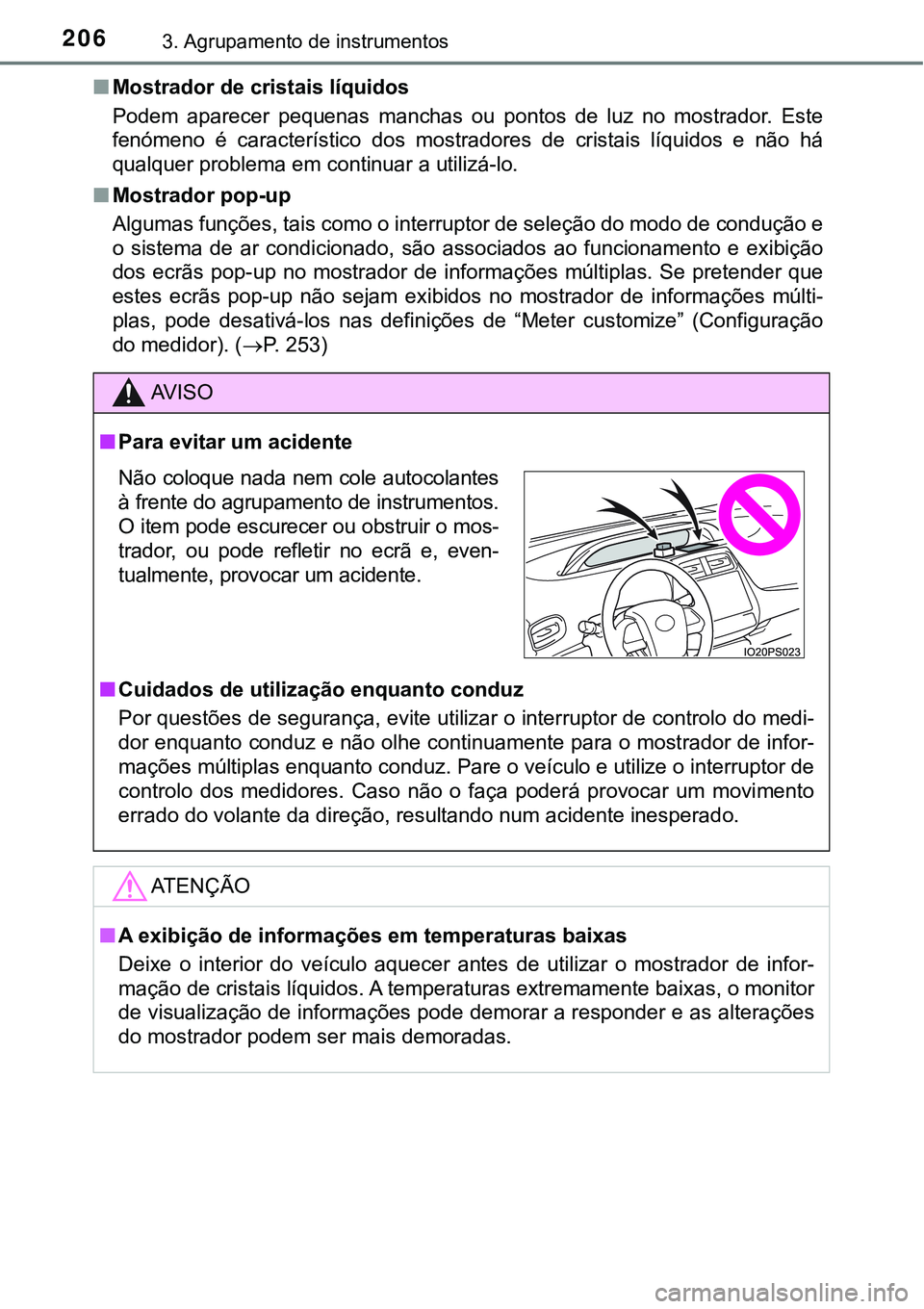

nMostrador de cristais líquidos
Podem aparecer pequenas manchas ou pontos de luz no mostrador. Este
fenómeno é característico dos mostradores de cristais líquidos e não há
qualquer problema em continuar a utilizá-lo.
nMostrador pop-up
Algumas funções, tais como o interruptor de seleção do modo de condução e
o sistema de ar condicionado, são associados ao funcionamento e exibição
dos ecrãs pop-up no mostrador de informações múltiplas. Se pretender que
estes ecrãs pop-up não sejam exibidos no mostrador de informações múlti-
plas, pode desativá-los nas definições de “Meter customize” (Configuração
do medidor). (P. 253)
AV I S O
nPara evitar um acidente
nCuidados de utilização enquanto conduz
Por questões de segurança, evite utilizar o interruptor de controlo do medi-
dor enquanto conduz e não olhe continuamente para o mostrador de infor-
mações múltiplas enquanto conduz. Pare o veículo e utilize o interruptor de
controlo dos medidores. Caso não o faça poderá provocar um movimento
errado do volante da direção, resultando num acidente inesperado.
ATENÇÃO
nA exibição de informações em temperaturas baixas
Deixe o interior do veículo aquecer antes de utilizar o mostrador de infor-
mação de cristais líquidos. A temperaturas extremamente baixas, o monitor
de visualização de informações pode demorar a responder e as alterações
do mostrador podem ser mais demoradas.
Não coloque nada nem cole autocolantes
à frente do agrupamento de instrumentos.
O item pode escurecer ou obstruir o mos-
trador, ou pode refletir no ecrã e, even-
tualmente, provocar um acidente.
Page 209 of 776

2073. Agrupamento de instrumentos
3
Agrupamento de instrumentos

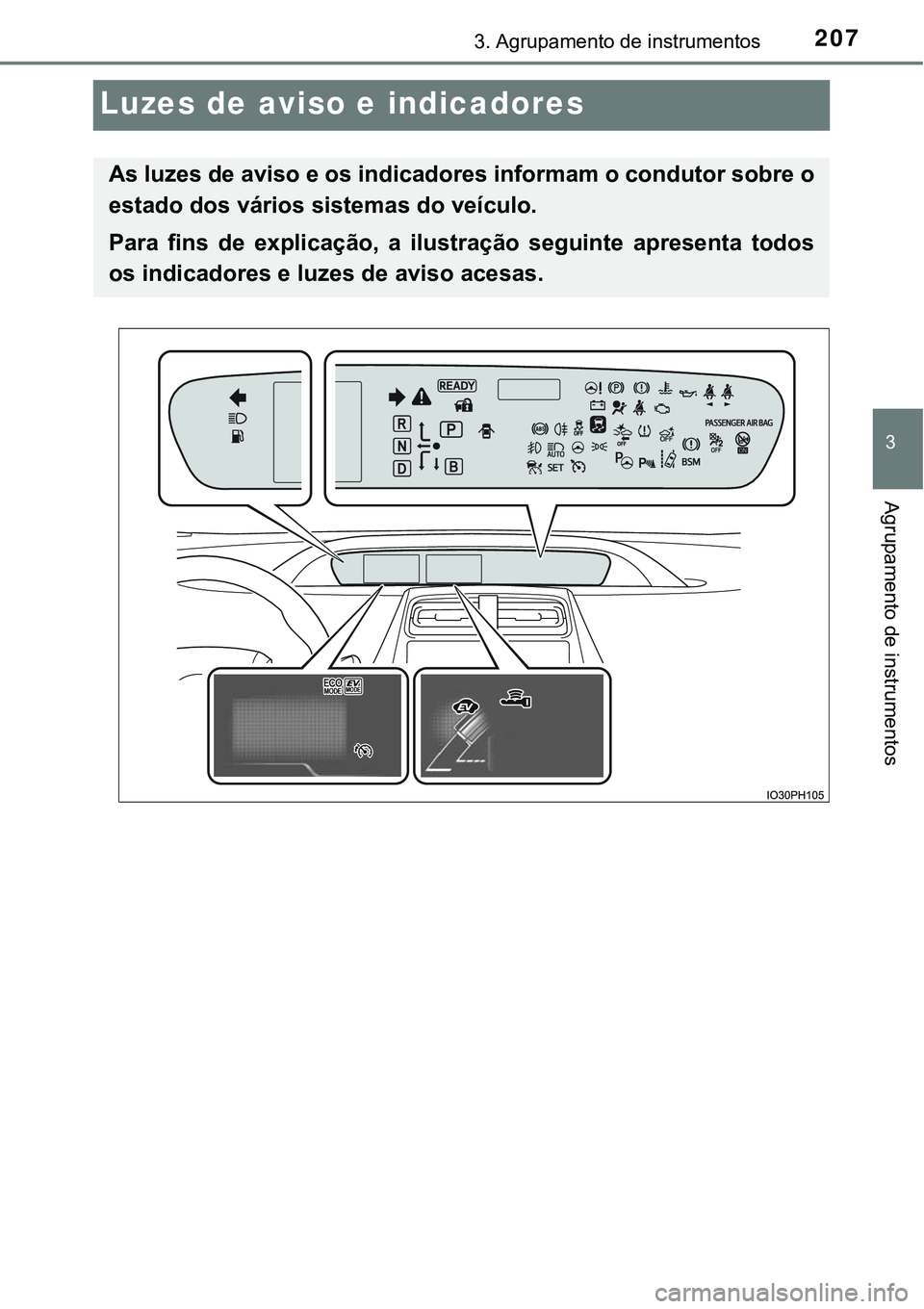

Luzes de aviso e indicadores
As luzes de aviso e os indicadores informam o condutor sobre o
estado dos vários sistemas do veículo.
Para fins de explicação, a ilustração seguinte apresenta todos
os indicadores e luzes de aviso acesas.
Page 210 of 776

2083. Agrupamento de instrumentos
As luzes de aviso informam o condutor sobre avarias em qualquer um
dos sistemas do veículo.

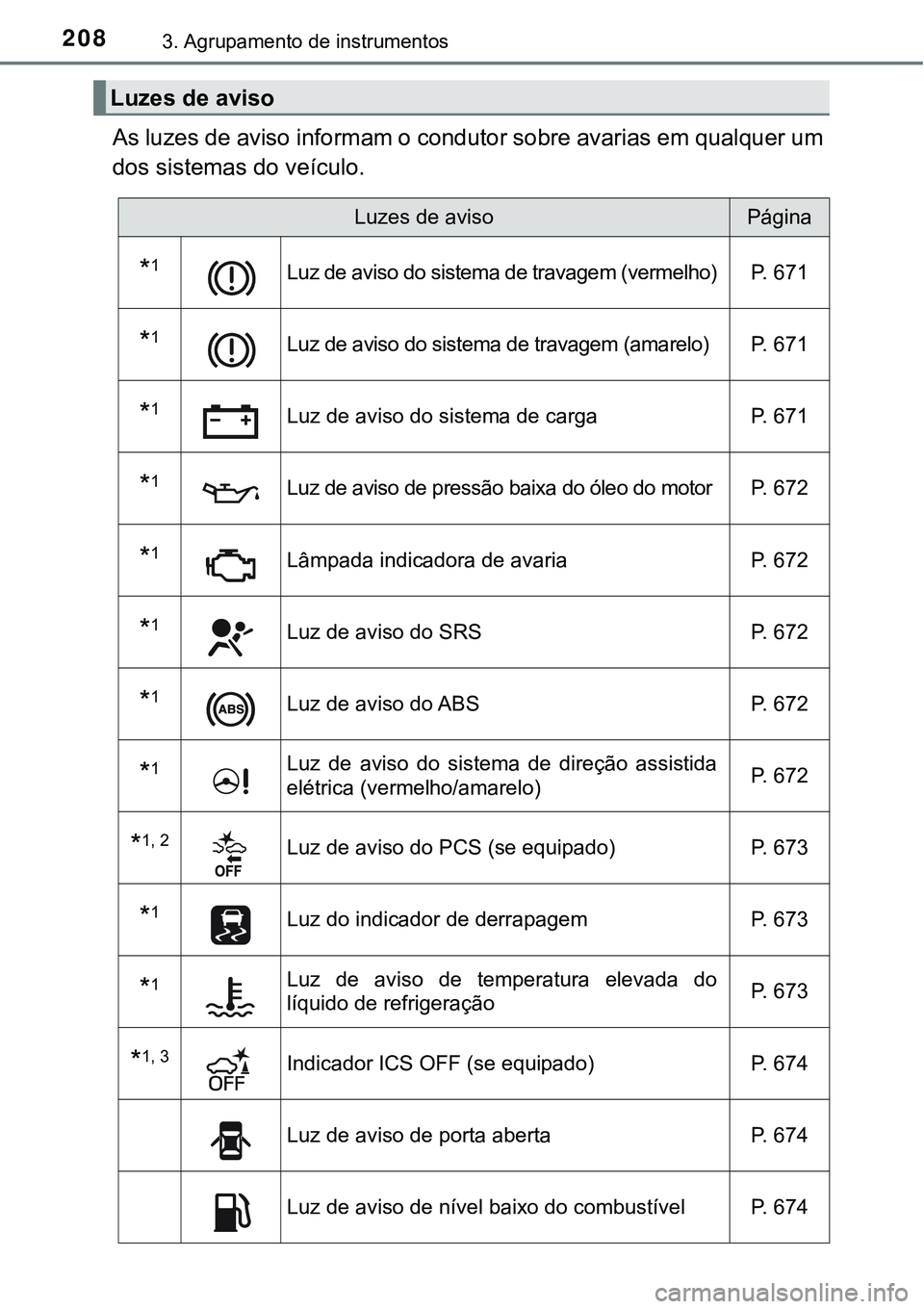

Luzes de aviso
Luzes de avisoPágina
*1Luz de aviso do sistema de travagem (vermelho) P. 671
*1Luz de aviso do sistema de travagem (amarelo) P. 671
*1Luz de aviso do sistema de carga P. 671
*1Luz de aviso de pressão baixa do óleo do motor P. 672
*1Lâmpada indicadora de avaria P. 672
*1Luz de aviso do SRS P. 672
*1Luz de aviso do ABS P. 672
*1Luz de aviso do sistema de direção assistida
elétrica (vermelho/amarelo)P. 672
*1, 2Luz de aviso do PCS (se equipado) P. 673
*1Luz do indicador de derrapagem P. 673
*1Luz de aviso de temperatura elevada do
líquido de refrigeraçãoP. 673
*1, 3Indicador ICS OFF (se equipado) P. 674
Luz de aviso de porta aberta P. 674
Luz de aviso de nível baixo do combustível P. 674
