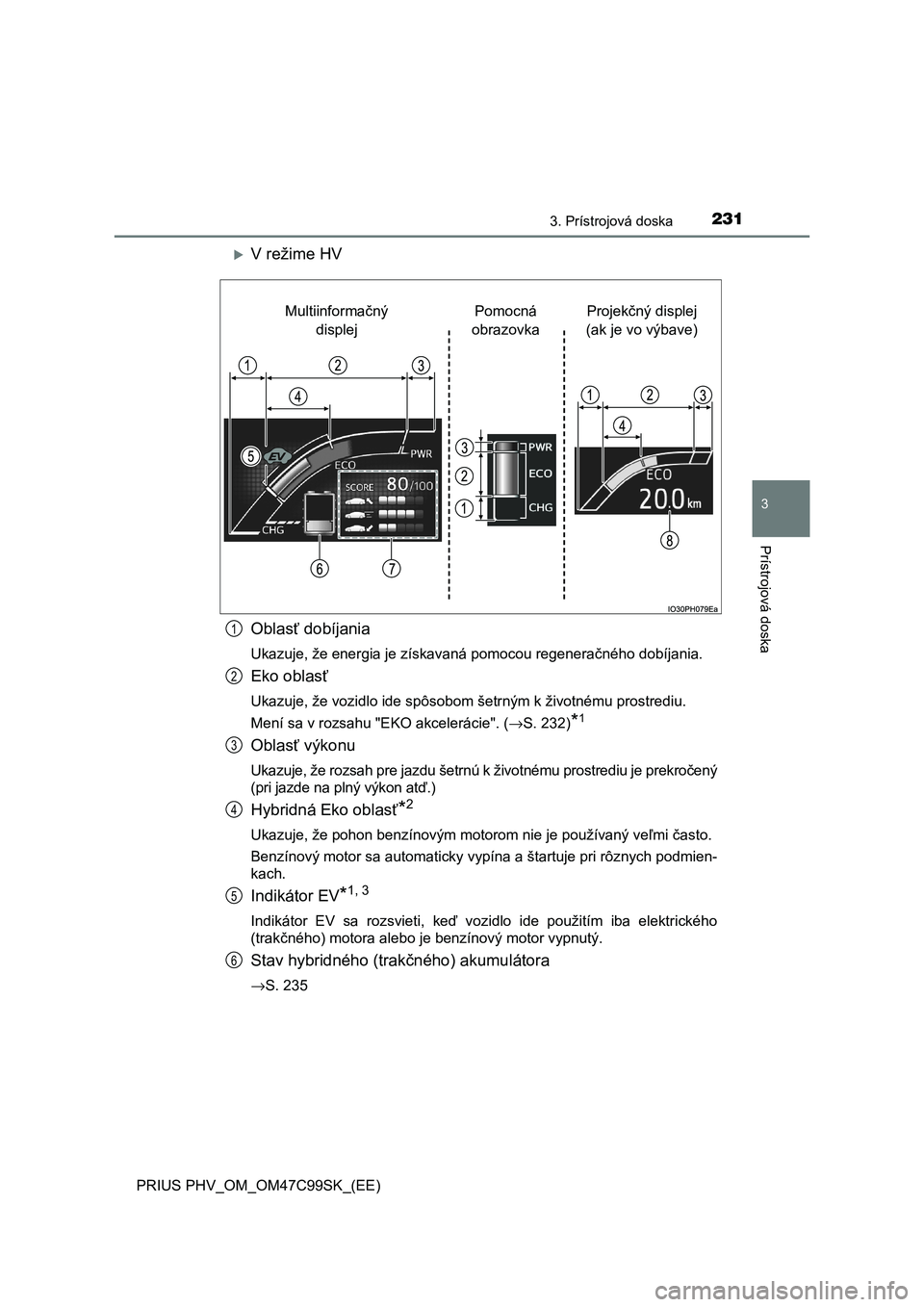

TOYOTA PRIUS PLUG-IN HYBRID 2018 Návod na použitie (in Slovakian)

2313. Prístrojová doska
3
Prístrojová doska
PRIUS PHV_OM_OM47C99SK_(EE)
V režime HV
Oblasť dobíjania
Ukazuje, že energia je získavaná pomocou regeneračného dobíjania.
Eko oblasť
Ukazuje, že vozidlo ide spôsobom šetrným k životnému prostrediu.
Mení sa v rozsahu "EKO akcelerácie". (→S. 232)
*1
Oblasť výkonu
Ukazuje, že rozsah pre jazdu šetrnú k životnému prostrediu je prekročený
(pri jazde na plný výkon atď.)
Hybridná Eko oblasť*2
Ukazuje, že pohon benzínovým motorom nie je používaný veľmi často.
Benzínový motor sa automaticky vypína a štartuje pri rôznych podmien-
kach.
Indikátor EV*1, 3
Indikátor EV sa rozsvieti, keď vozidlo ide použitím iba elektrického
(trakčného) motora alebo je benzínový motor vypnutý.
Stav hybridného (trakčného) akumulátora
→S. 235
Projekčný displej
(ak je vo výbave) Pomocná
obrazovka Multiinformačný
displej
1
2
3
4
5
6

2323. Prístrojová doska
PRIUS PHV_OM_OM47C99SK_(EE)
Eko skóre
→S. 233
Jazdný dosah EV
→S. 258
●Udržiavaním indikátora v Eko oblasti môže byť dosiahnutá jazda
šetrnejšia k životnému prostrediu.
●Oblasť dobíjania ukazuje stav regenerácie
*4. Regenerovaná
energia bude použitá na nabitie hybridného (trakčného) akumu-
látora.
*1: Nezobrazuje sa na pomocnej obrazovke alebo na projekčnom displeji.
*2: Nezobrazuje sa na pomocnej obrazovke.
*3: Funkcia indikátora EV môže byť vypnutá v nastavení "Meter Customize"
(Prispôsobenie prístroja). (→S. 253)
*4: Pojem "regenerácia" používaný v tejto príručke znamená premenu
energie vytvorenej pohybom vozidla na elektrickú energiu.
■
"ECO Accelerator Guidance" (EKO akcelerácia)
V Eko oblasti je zobrazená modrá zóna, ktorú je možné použiť ako
referenčný rozsah činnosti pre používanie plynového pedálu podľa
jazdných podmienok, napríklad pri rozjazde a jazde.
Zobrazenie "EKO akcelerácie" sa mení podľa charakteru jazdy, naprí-
klad pri rozjazde alebo jazde.
Je ľahšie jazdiť spôsobom šetrnejším k životnému prostrediu, ak pôjde-
te podľa zobrazenia ukazujúceho ovládanie plynového pedálu a ak ho
udržíte v rozsahu "EKO akcelerácie". (→S. 338)
Funkcia "EKO akcelerácie" môže byť vypnutá v nastavení "Meter Cus-
tomize" (Prispôsobenie prístroja). (→S. 253)
7
8
V režime EVV režime HV
"ECO akcelerácia""ECO akcelerácia"

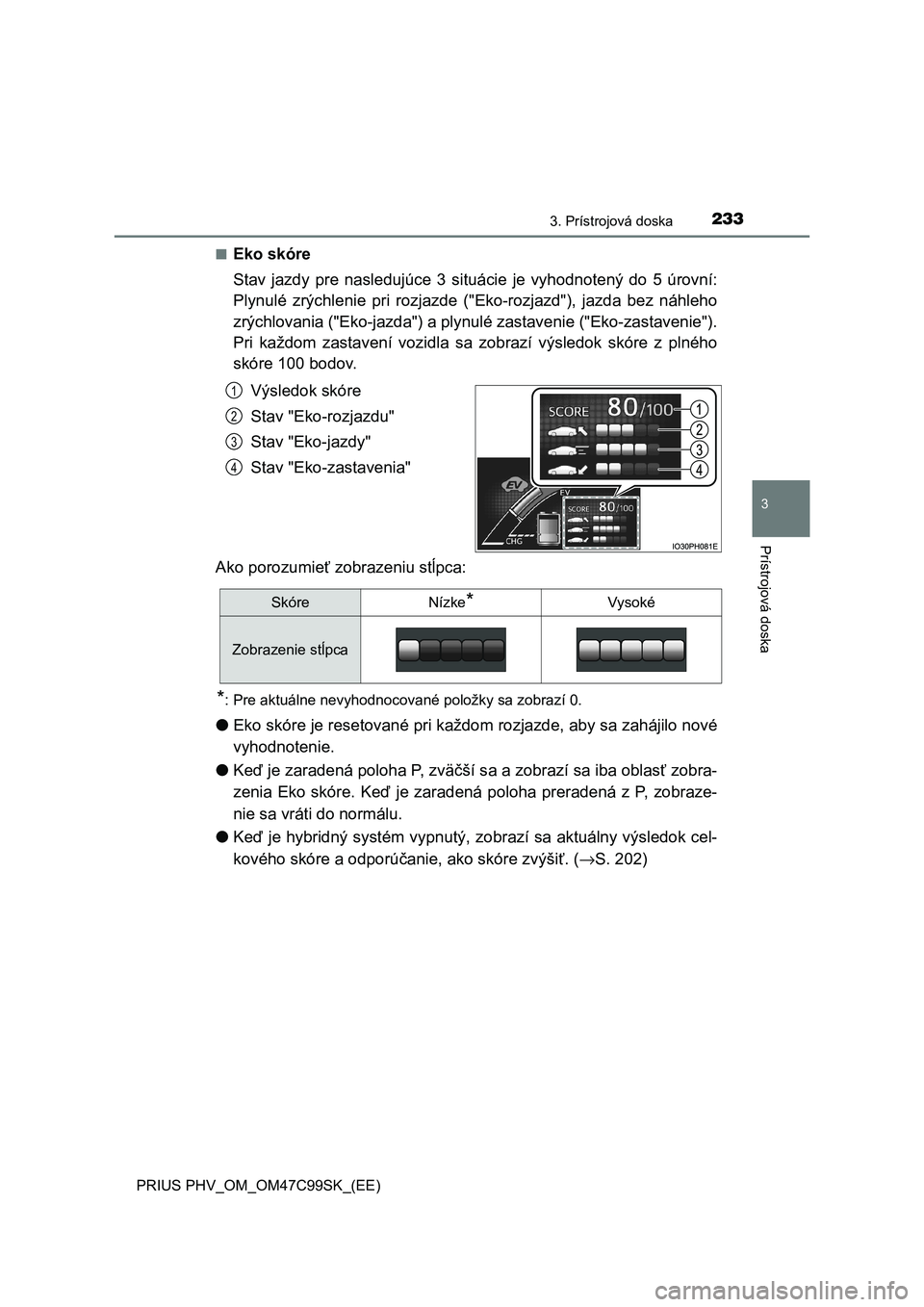

2333. Prístrojová doska
3
Prístrojová doska
PRIUS PHV_OM_OM47C99SK_(EE)■
Eko skóre
Stav jazdy pre nasledujúce 3 situácie je vyhodnotený do 5 úrovní:
Plynulé zrýchlenie pri rozjazde ("Eko-rozjazd"), jazda bez náhleho
zrýchlovania ("Eko-jazda") a plynulé zastavenie ("Eko-zastavenie").
Pri každom zastavení vozidla sa zobrazí výsledok skóre z plného
skóre 100 bodov.
Výsledok skóre
Stav "Eko-rozjazdu"
Stav "Eko-jazdy"
Stav "Eko-zastavenia"
Ako porozumieť zobrazeniu stĺpca:
*: Pre aktuálne nevyhodnocované položky sa zobrazí 0.
●Eko skóre je resetované pri každom rozjazde, aby sa zahájilo nové
vyhodnotenie.
●Keď je zaradená poloha P, zväčší sa a zobrazí sa iba oblasť zobra-
zenia Eko skóre. Keď je zaradená poloha preradená z P, zobraze-
nie sa vráti do normálu.
●Keď je hybridný systém vypnutý, zobrazí sa aktuálny výsledok cel-
kového skóre a odporúčanie, ako skóre zvýšiť. (→S. 202)
1
2
3
4
SkóreNízke*Vysoké
Zobrazenie stĺpca

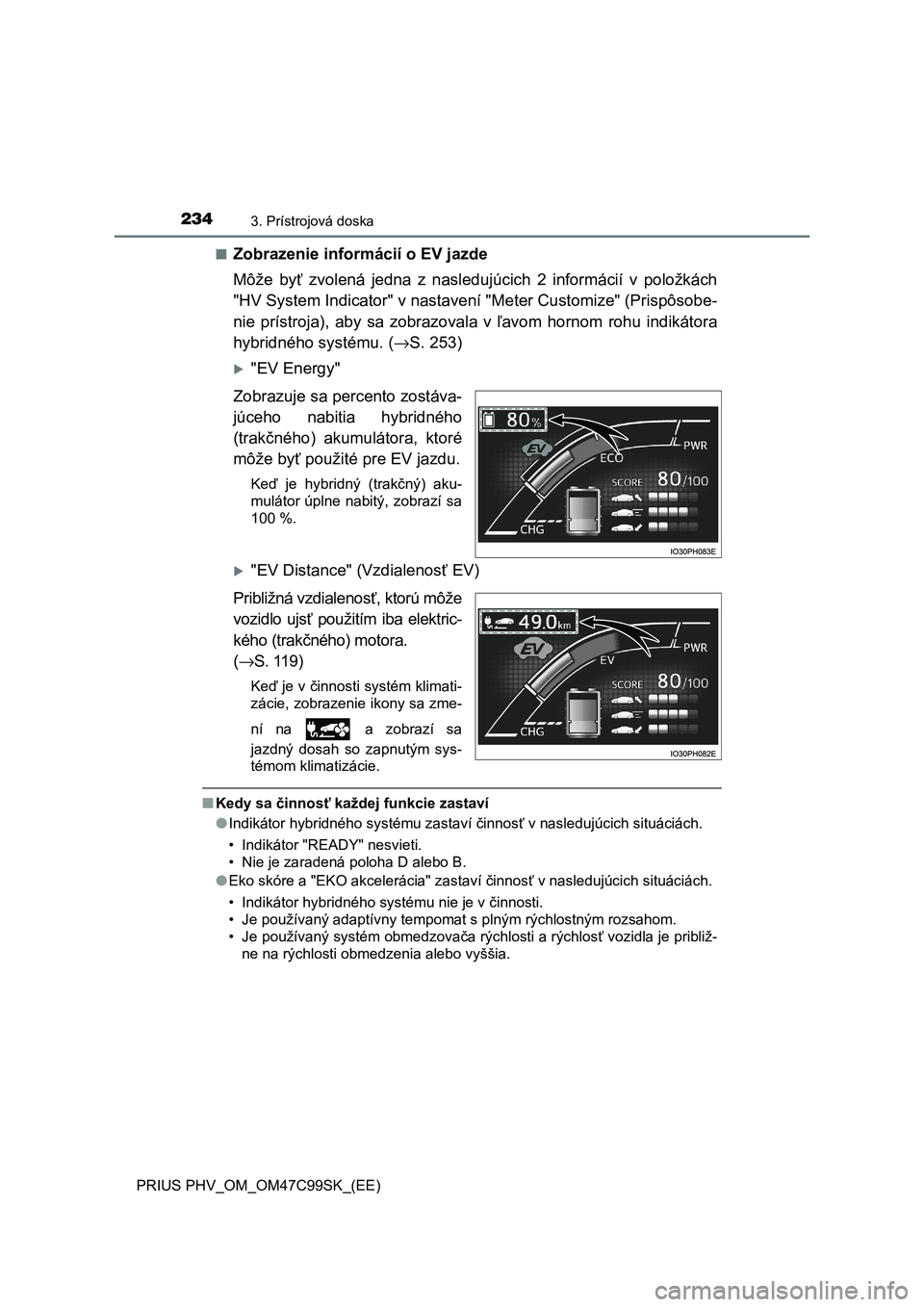

2343. Prístrojová doska
PRIUS PHV_OM_OM47C99SK_(EE)■
Zobrazenie informácií o EV jazde
Môže byť zvolená jedna z nasledujúcich 2 informácií v položkách
"HV System Indicator" v nastavení "Meter Customize" (Prispôsobe-
nie prístroja), aby sa zobrazovala v ľavom hornom rohu indikátora
hybridného systému. (→S. 253)
"EV Energy"
Zobrazuje sa percento zostáva-
júceho nabitia hybridného
(trakčného) akumulátora, ktoré
môže byť použité pre EV jazdu.
Keď je hybridný (trakčný) aku-
mulátor úplne nabitý, zobrazí sa
100 %.
"EV Distance" (Vzdialenosť EV)
Približná vzdialenosť, ktorú môže
vozidlo ujsť použitím iba elektric-
kého (trakčného) motora.
(→S. 119)
Keď je v činnosti systém klimati-
zácie, zobrazenie ikony sa zme-
ní na a zobrazí sa
jazdný dosah so zapnutým sys-
témom klimatizácie.
■Kedy sa činnosť každej funkcie zastaví
●<002c00510047004c004e00690057005200550003004b005c00450055004c004700510070004b005200030056005c005600570070005000580003005d004400560057004400590074000300fe004c0051005100520056012200030059000300510044005600
4f004800470058004d007e0046004c0046004b00030056004c[tuáciách.
• Indikátor "READY" nesvieti.
• Nie je zaradená poloha D alebo B.
●Eko skóre a "EKO akcelerácia" zastaví činnosť v nasledujúcich situáciách.
• Indikátor hybridného systému nie je v činnosti.
• Je používaný adaptívny tempomat s plným rýchlostným rozsahom.
• Je používaný systém obmedzovača rýchlosti a rýchlosť vozidla je približ-
ne na rýchlosti obmedzenia alebo vyššia.

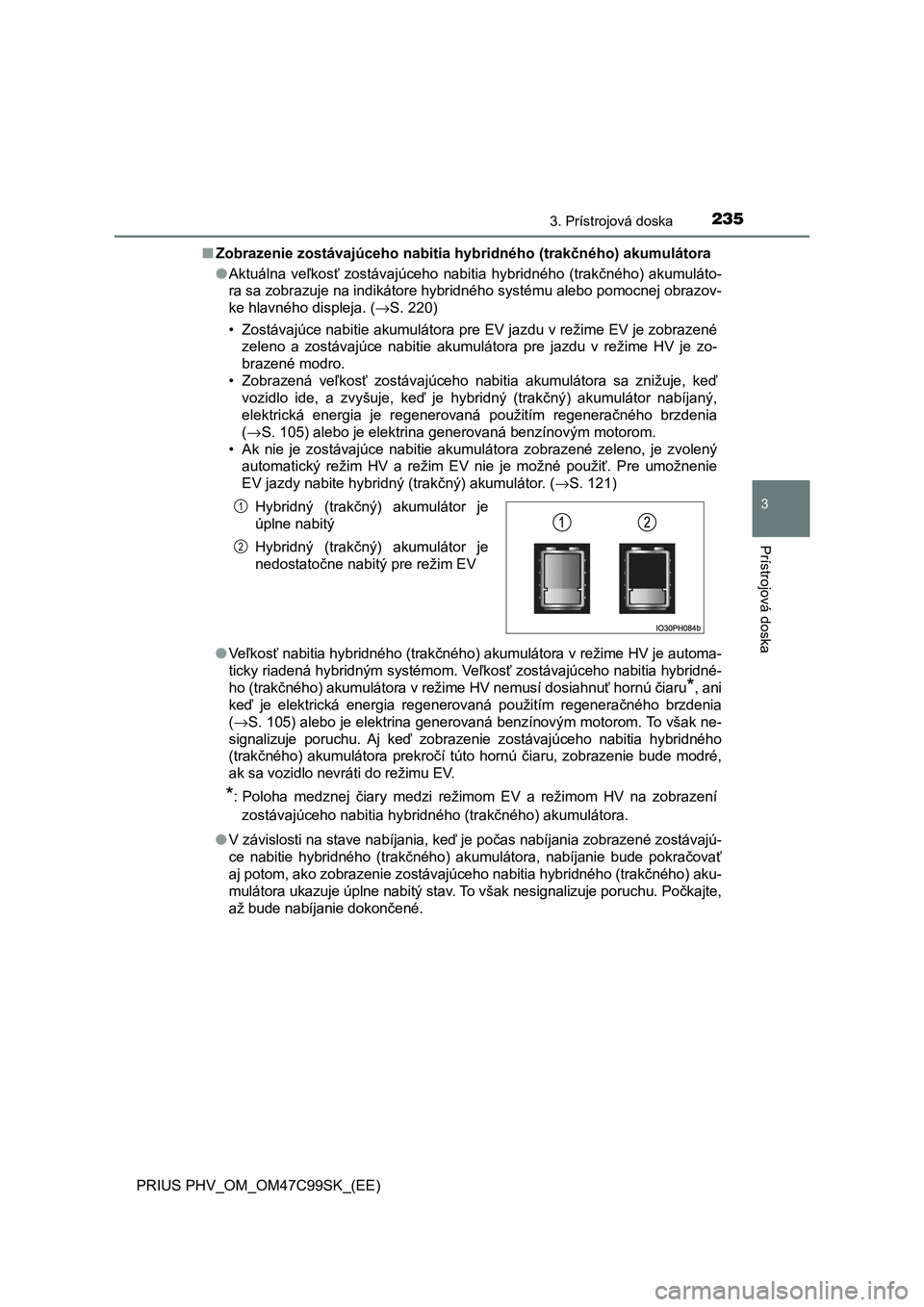

2353. Prístrojová doska
3
Prístrojová doska
PRIUS PHV_OM_OM47C99SK_(EE)■Zobrazenie zostávajúceho nabitia hybridného (trakčného) akumulátora
●Aktuálna veľkosť zostávajúceho nabitia hybridného (trakčného) akumuláto-
ra sa zobrazuje na indikátore hybridného systému alebo pomocnej obrazov-
ke hlavného displeja. (→S. 220)
• Zostávajúce nabitie akumulátora pre EV jazdu v režime EV je zobrazené
zeleno a zostávajúce nabitie akumulátora pre jazdu v režime HV je zo-
brazené modro.
• Zobrazená veľkosť zostávajúceho nabitia akumulátora sa znižuje, keď
vozidlo ide, a zvyšuje, keď je hybridný (trakčný) akumulátor nabíjaný,
elektrická energia je regenerovaná použitím regeneračného brzdenia
(→S. 105) alebo je elektrina generovaná benzínovým motorom.
• Ak nie je zostávajúce nabitie akumulátora zobrazené zeleno, je zvolený
automatický režim HV a režim EV nie je možné použiť. Pre umožnenie
EV jazdy nabite hybridný (trakčný) akumulátor. (→S. 121)
●Veľkosť nabitia hybridného (trakčného) akumulátora v režime HV je automa-
ticky riadená hybridným systémom. Veľkosť zostávajúceho nabitia hybridné-
ho (trakčného) akumulátora v režime HV nemusí dosiahnuť hornú čiaru
*, ani
keď je elektrická energia regenerovaná použitím regeneračného brzdenia
(→S. 105) alebo je elektrina generovaná benzínovým motorom. To však ne-
signalizuje poruchu. Aj keď zobrazenie zostávajúceho nabitia hybridného
(trakčného) akumulátora prekročí túto hornú čiaru, zobrazenie bude modré,
ak sa vozidlo nevráti do režimu EV.
*: Poloha medznej čiary medzi režimom EV a režimom HV na zobrazení
zostávajúceho nabitia hybridného (trakčného) akumulátora.
●V závislosti na stave nabíjania, keď je počas nabíjania zobrazené zostávajú-
ce nabitie hybridného (trakčného) akumulátora, nabíjanie bude pokračovať
aj potom, ako zobrazenie zostávajúceho nabitia hybridného (trakčného) aku-
mulátora ukazuje úplne nabitý stav. To však nesignalizuje poruchu. Počkajte,
až bude nabíjanie dokončené.Hybridný (trakčný) akumulátor je
úplne nabitý
Hybridný (trakčný) akumulátor je
nedostatočne nabitý pre režim EV
1
2

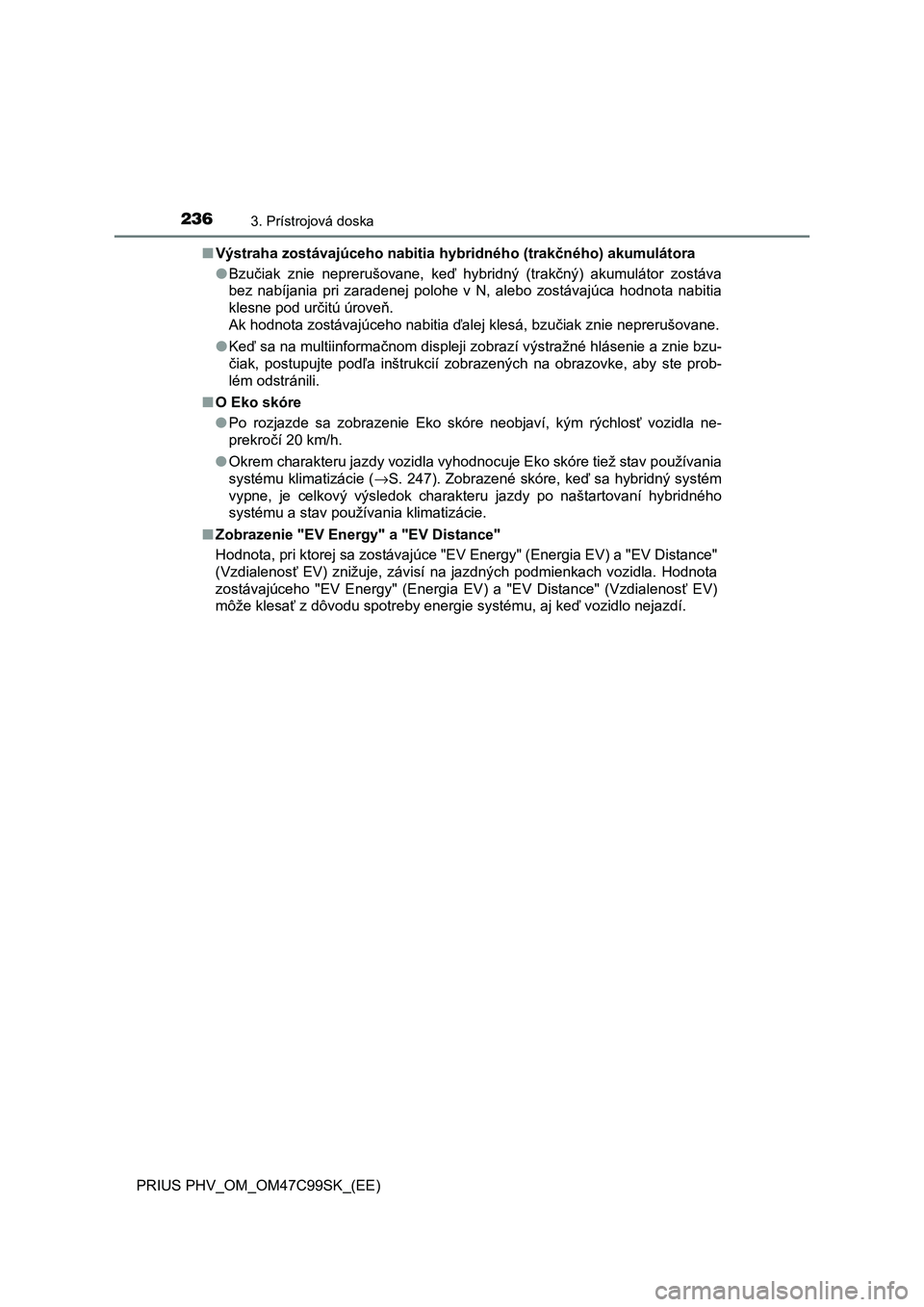

2363. Prístrojová doska
PRIUS PHV_OM_OM47C99SK_(EE)■Výstraha zostávajúceho nabitia hybridného (trakčného) akumulátora
●Bzučiak znie neprerušovane, keď hybridný (trakčný) akumulátor zostáva
bez nabíjania pri zaradenej polohe v N, alebo zostávajúca hodnota nabitia
klesne pod určitú úroveň.
Ak hodnota zostávajúceho nabitia ďalej klesá, bzučiak znie neprerušovane.
●Keď sa na multiinformačnom displeji zobrazí výstražné hlásenie a znie bzu-
čiak, postupujte podľa inštrukcií zobrazených na obrazovke, aby ste prob-
lém odstránili.
■O Eko skóre
●Po rozjazde sa zobrazenie Eko skóre neobjaví, kým rýchlosť vozidla ne-
prekročí 20 km/h.
●Okrem charakteru jazdy vozidla vyhodnocuje Eko skóre tiež stav používania
systému klimatizácie (→S. 247). Zobrazené skóre, keď sa hybridný systém
vypne, je celkový výsledok charakteru jazdy po naštartovaní hybridného
systému a stav používania klimatizácie.
■Zobrazenie "EV Energy" a "EV Distance"
Hodnota, pri ktorej sa zostávajúce "EV Energy" (Energia EV) a "EV Distance"
(Vzdialenosť EV) znižuje, závisí na jazdných podmienkach vozidla. Hodnota
zostávajúceho "EV Energy" (Energia EV) a "EV Distance" (Vzdialenosť EV)
môže klesať z dôvodu spotreby energie systému, aj keď vozidlo nejazdí.

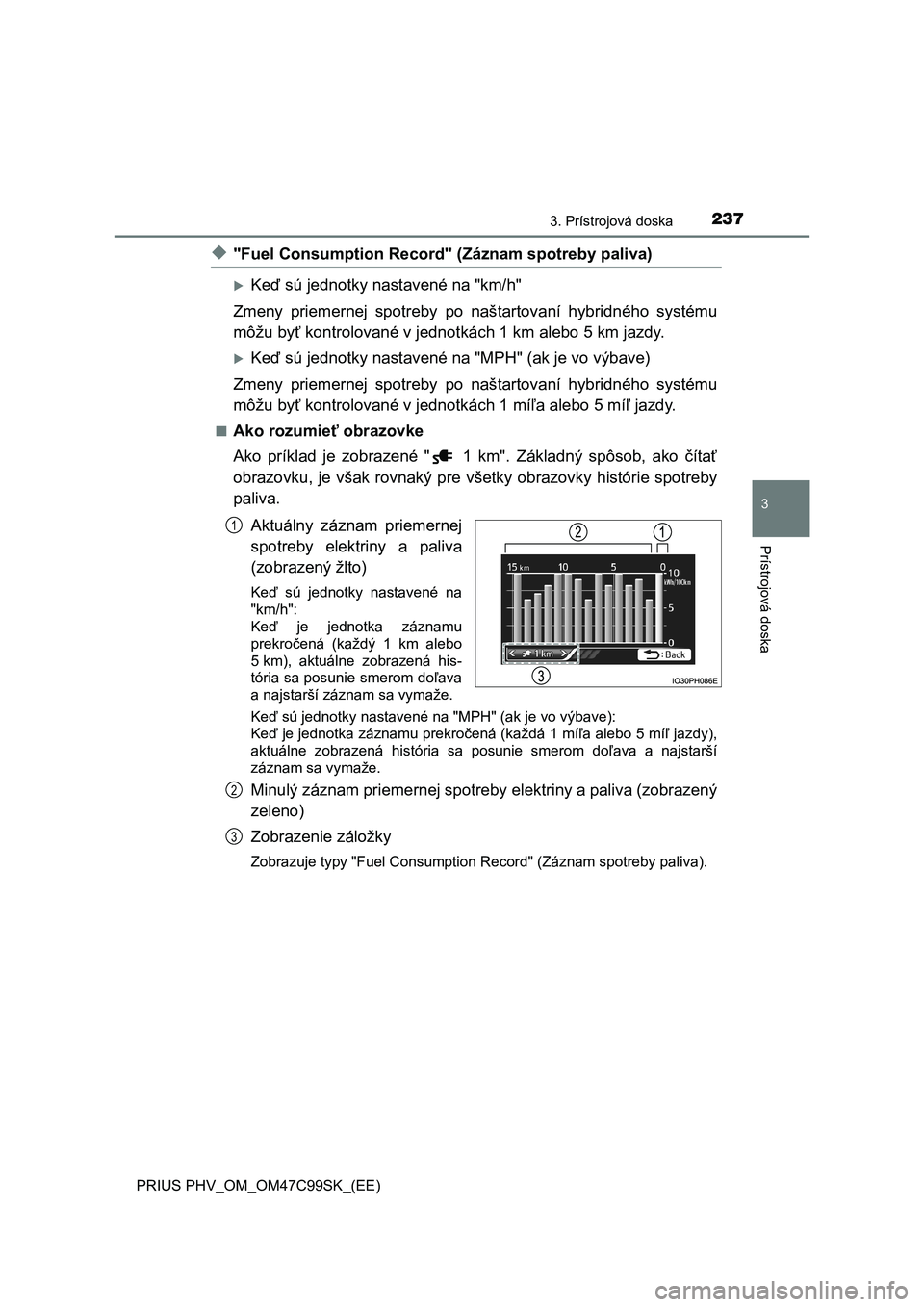

2373. Prístrojová doska
3
Prístrojová doska
PRIUS PHV_OM_OM47C99SK_(EE)
◆"Fuel Consumption Record" (Záznam spotreby paliva)
Keď sú jednotky nastavené na "km/h"
Zmeny priemernej spotreby po naštartovaní hybridného systému
môžu byť kontrolované v jednotkách 1 km alebo 5 km jazdy.
Keď sú jednotky nastavené na "MPH" (ak je vo výbave)
Zmeny priemernej spotreby po naštartovaní hybridného systému
môžu byť kontrolované v jednotkách 1 míľa alebo 5 míľ jazdy.
■Ako rozumieť obrazovke
Ako príklad je zobrazené " 1 km". Základný spôsob, ako čítať
obrazovku, je však rovnaký pre všetky obrazovky histórie spotreby
paliva.
Aktuálny záznam priemernej
spotreby elektriny a paliva
(zobrazený žlto)
Keď sú jednotky nastavené na
"km/h":
Keď je jednotka záznamu
prekročená (každý 1 km alebo
5 km), aktuálne zobrazená his-
tória sa posunie smerom doľava
a najstarší záznam sa vymaže.
<002e0048010700030056007e0003004d00480047005100520057004e005c00030051004400560057004400590048005100700003005100440003000500300033002b00050003000b0044004e0003004d00480003005900520003005900ea00450044005900
48000c001d[
Keď je jednotka záznamu prekročená (každá 1 míľa alebo 5 míľ jazdy),
aktuálne zobrazená história sa posunie smerom doľava a najstarší
záznam sa vymaže.
Minulý záznam priemernej spotreby elektriny a paliva (zobrazený
zeleno)
Zobrazenie záložky
Zobrazuje typy "Fuel Consumption Record" (Záznam spotreby paliva).
1
2
3

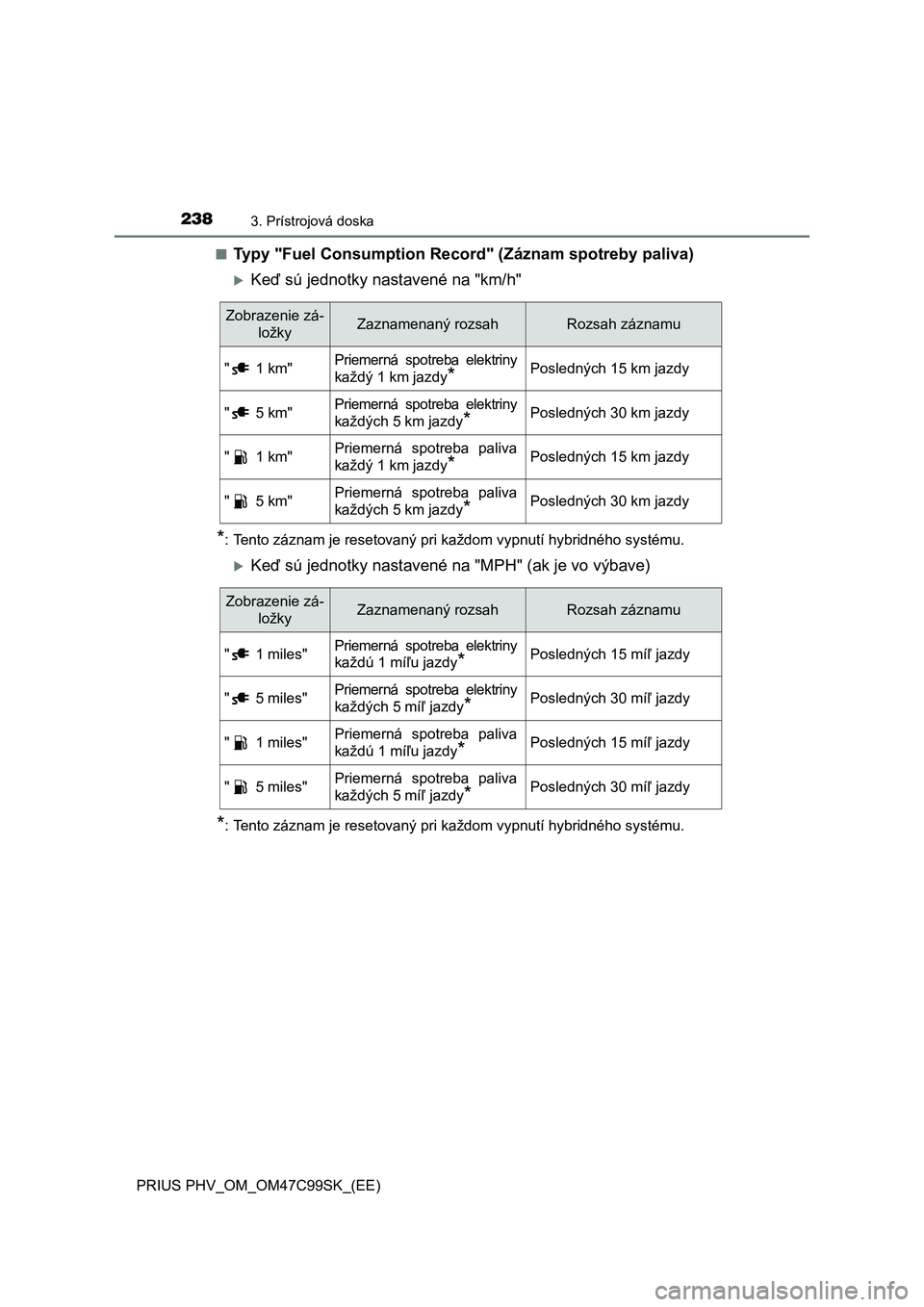

2383. Prístrojová doska
PRIUS PHV_OM_OM47C99SK_(EE)■
Typy "Fuel Consumption Record" (Záznam spotreby paliva)
Keď sú jednotky nastavené na "km/h"
*: Tento záznam je resetovaný pri každom vypnutí hybridného systému.
Keď sú jednotky nastavené na "MPH" (ak je vo výbave)
*: Tento záznam je resetovaný pri každom vypnutí hybridného systému.
Zobrazenie zá-
ložkyZaznamenaný rozsahRozsah záznamu
" 1 km"Priemerná spotreba elektriny
každý 1 km jazdy*Posledných 15 km jazdy
" 5 km"Priemerná spotreba elektriny
každých 5 km jazdy*Posledných 30 km jazdy
" 1 km"Priemerná spotreba paliva
každý 1 km jazdy
*Posledných 15 km jazdy
" 5 km"Priemerná spotreba paliva
každých 5 km jazdy
*Posledných 30 km jazdy
Zobrazenie zá-
ložkyZaznamenaný rozsahRozsah záznamu
" 1 miles"Priemerná spotreba elektriny
každú 1 míľu jazdy*Posledných 15 míľ jazdy
" 5 miles"Priemerná spotreba elektriny
každých 5 míľ jazdy*Posledných 30 míľ jazdy
" 1 miles"Priemerná spotreba paliva
každú 1 míľu jazdy
*Posledných 15 míľ jazdy
" 5 miles"Priemerná spotreba paliva
každých 5 míľ jazdy
*Posledných 30 míľ jazdy

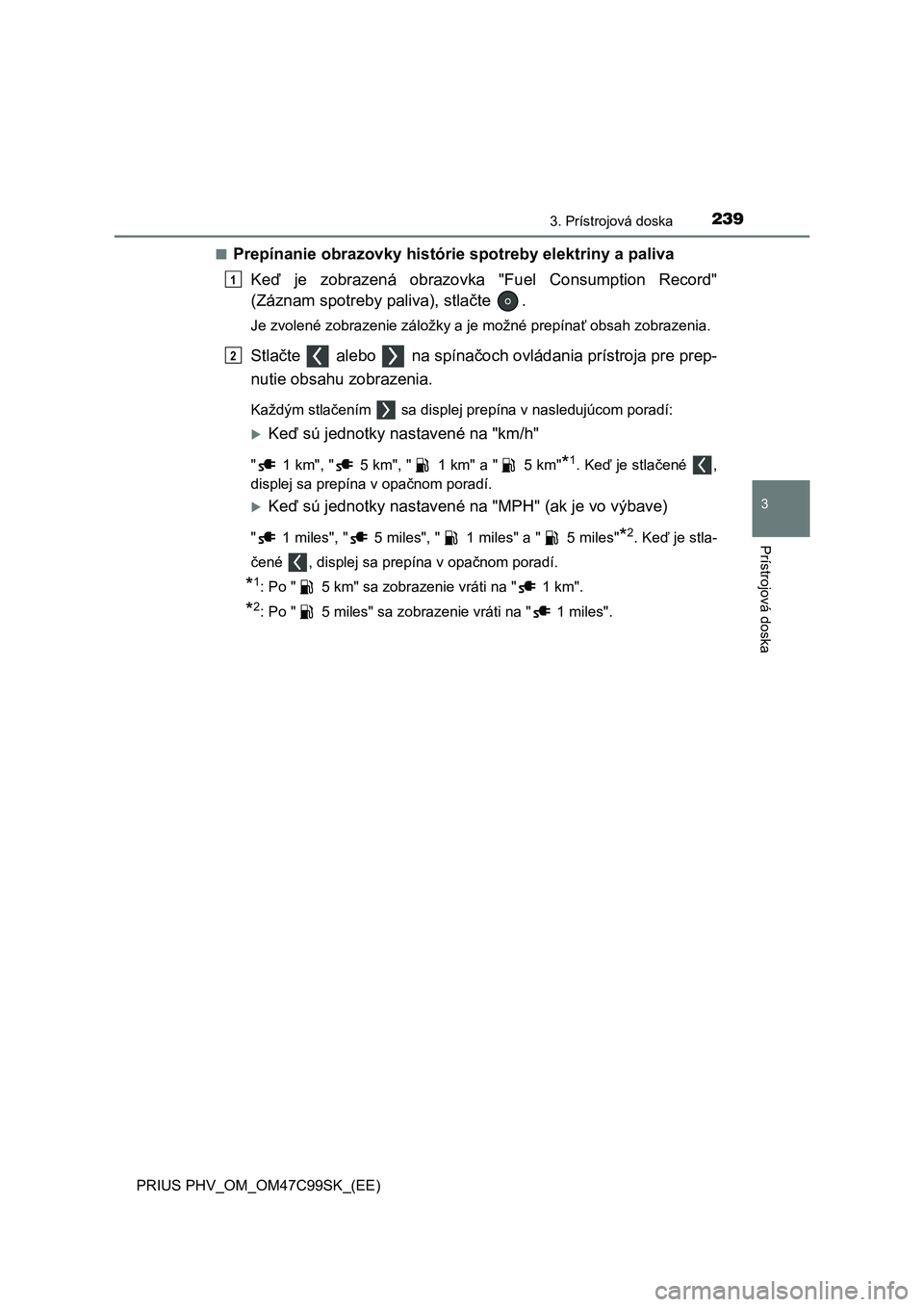

2393. Prístrojová doska
3
Prístrojová doska
PRIUS PHV_OM_OM47C99SK_(EE)■
Prepínanie obrazovky histórie spotreby elektriny a paliva
Keď je zobrazená obrazovka "Fuel Consumption Record"
(Záznam spotreby paliva), stlačte .
Je zvolené zobrazenie záložky a je možné prepínať obsah zobrazenia.
Stlačte alebo na spínačoch ovládania prístroja pre prep-
nutie obsahu zobrazenia.
Každým stlačením sa displej prepína v nasledujúcom poradí:
Keď sú jednotky nastavené na "km/h"
" 1 km", " 5 km", " 1 km" a " 5 km"*1. Keď je stlačené ,
displej sa prepína v opačnom poradí.
Keď sú jednotky nastavené na "MPH" (ak je vo výbave)
" 1 miles", " 5 miles", " 1 miles" a " 5 miles"*2. Keď je stla-
čené , displej sa prepína v opačnom poradí.
*1: Po " 5 km" sa zobrazenie vráti na " 1 km".
*2: Po " 5 miles" sa zobrazenie vráti na " 1 miles".
1
2

2403. Prístrojová doska
PRIUS PHV_OM_OM47C99SK_(EE)

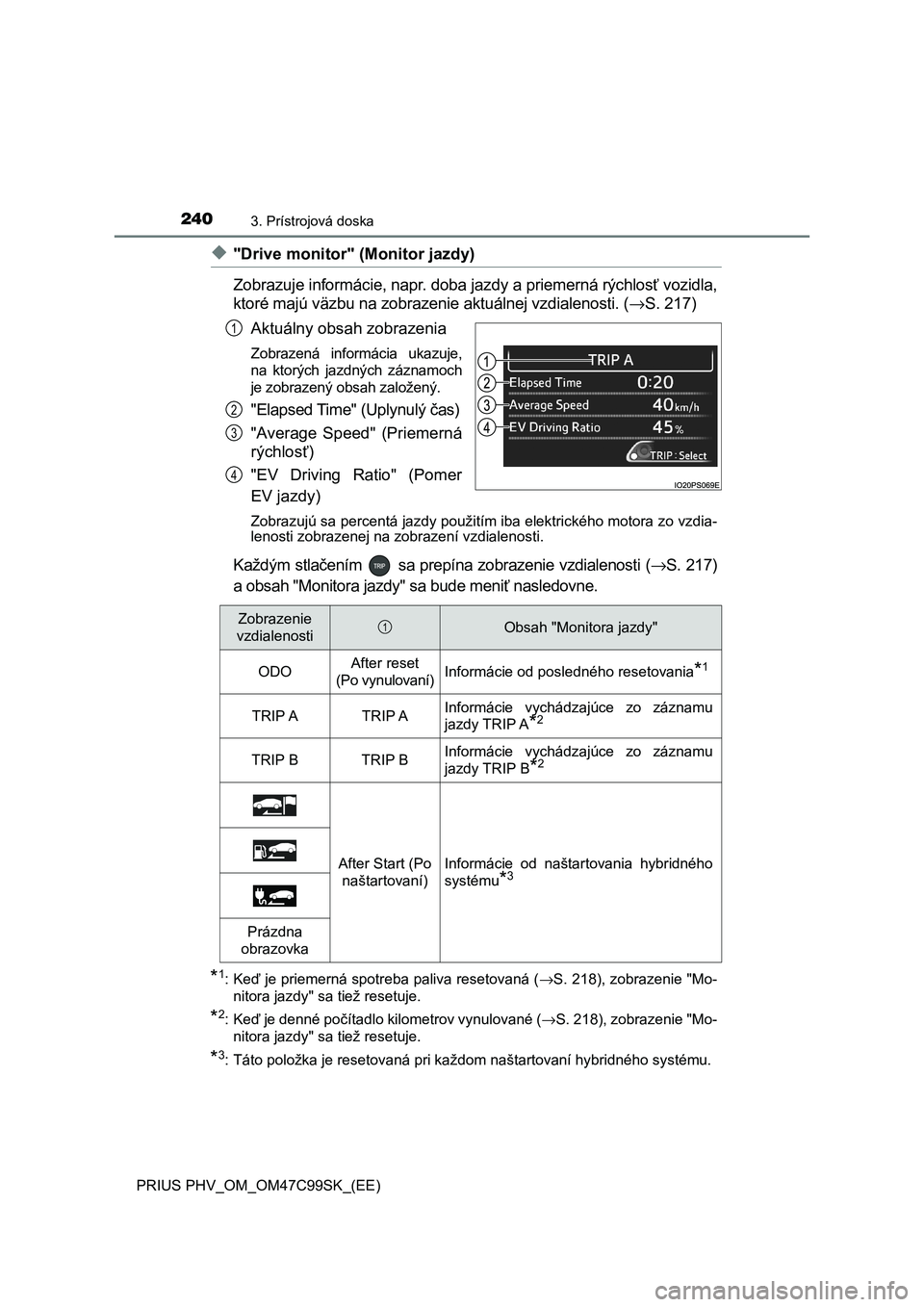

◆"Drive monitor" (Monitor jazdy)
Zobrazuje informácie, napr. doba jazdy a priemerná rýchlosť vozidla,
ktoré majú väzbu na zobrazenie aktuálnej vzdialenosti. (→S. 217)
Aktuálny obsah zobrazenia
Zobrazená informácia ukazuje,
na ktorých jazdných záznamoch
je zobrazený obsah založený.
"Elapsed Time" (Uplynulý čas)
"Average Speed" (Priemerná
rýchlosť)
"EV Driving Ratio" (Pomer
EV jazdy)
Zobrazujú sa percentá jazdy použitím iba elektrického motora zo vzdia-
lenosti zobrazenej na zobrazení vzdialenosti.
Každým stlačením sa prepína zobrazenie vzdialenosti (→S. 217)
a obsah "Monitora jazdy" sa bude meniť nasledovne.
*1: Keď je priemerná spotreba paliva resetovaná (→S. 218), zobrazenie "Mo-
nitora jazdy" sa tiež resetuje.
*2: Keď je denné počítadlo kilometrov vynulované (→S. 218), zobrazenie "Mo-
nitora jazdy" sa tiež resetuje.
*3: Táto položka je resetovaná pri každom naštartovaní hybridného systému.
1
2
3
4
Zobrazenie
vzdialenostiObsah "Monitora jazdy"
ODOAfter reset
(Po vynulovaní)Informácie od posledného resetovania*1
TRIP ATRIP AInformácie vychádzajúce zo záznamu
jazdy TRIP A
*2
TRIP BTRIP BInformácie vychádzajúce zo záznamu
jazdy TRIP B
*2
After Start (Po
naštartovaní)Informácie od naštartovania hybridného
systému
*3
Prázdna
obrazovka
1
