1612-2. Lataus
2
Ladattava hybridijärjestelmä
OM47C99FIn

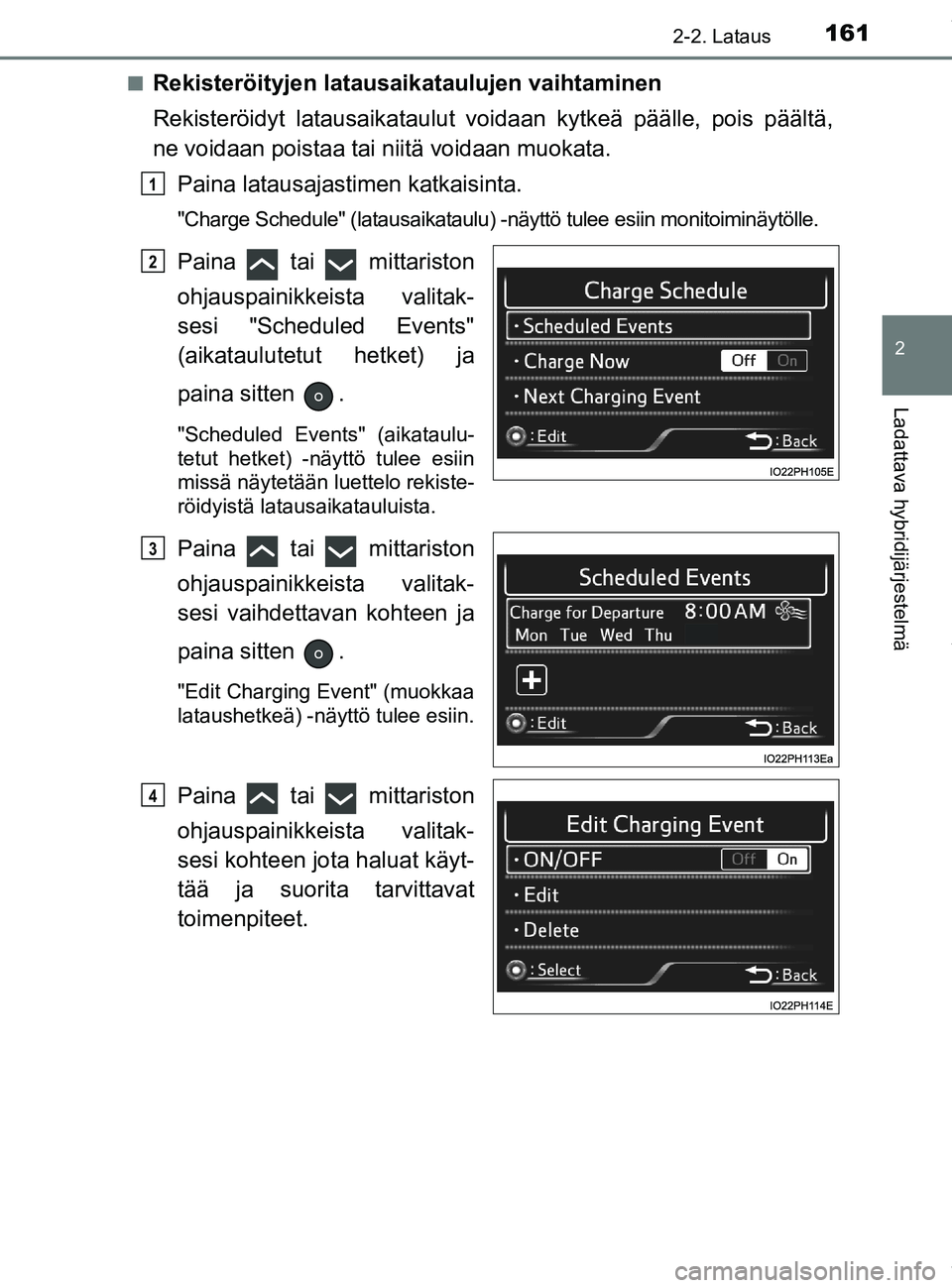

Rekisteröityjen latausaikataulujen vaihtaminen
Rekisteröidyt latausaikataulut void
aan kytkeä päälle, pois päältä,
ne voidaan poistaa tai niitä voidaan muokata.
Paina latausajastimen katkaisinta.
"Charge Schedule" (latausaikataulu) -näyttö tulee esiin monitoiminäytölle.
Paina tai mittariston
ohjauspainikkeista valitak-
sesi "Scheduled Events"
(aikataulutetut hetket) ja
paina sitten .
"Scheduled Events" (aikataulu-
tetut hetket) -näyttö tulee esiin
missä näytetään luettelo rekiste-
röidyistä latausaikatauluista.
Paina tai mittariston
ohjauspainikkeista valitak-
sesi vaihdettavan kohteen ja
paina sitten .
"Edit Charging Event" (muokkaa
lataushetkeä) -näyttö tulee esiin.
Paina tai mittariston
ohjauspainikkeista valitak-
sesi kohteen jota haluat käyt-
tää ja suorita tarvittavat
toimenpiteet.
1
2
3
4
OM47C99FI.book Page 161 Friday, July 13, 2018 12:44 PM

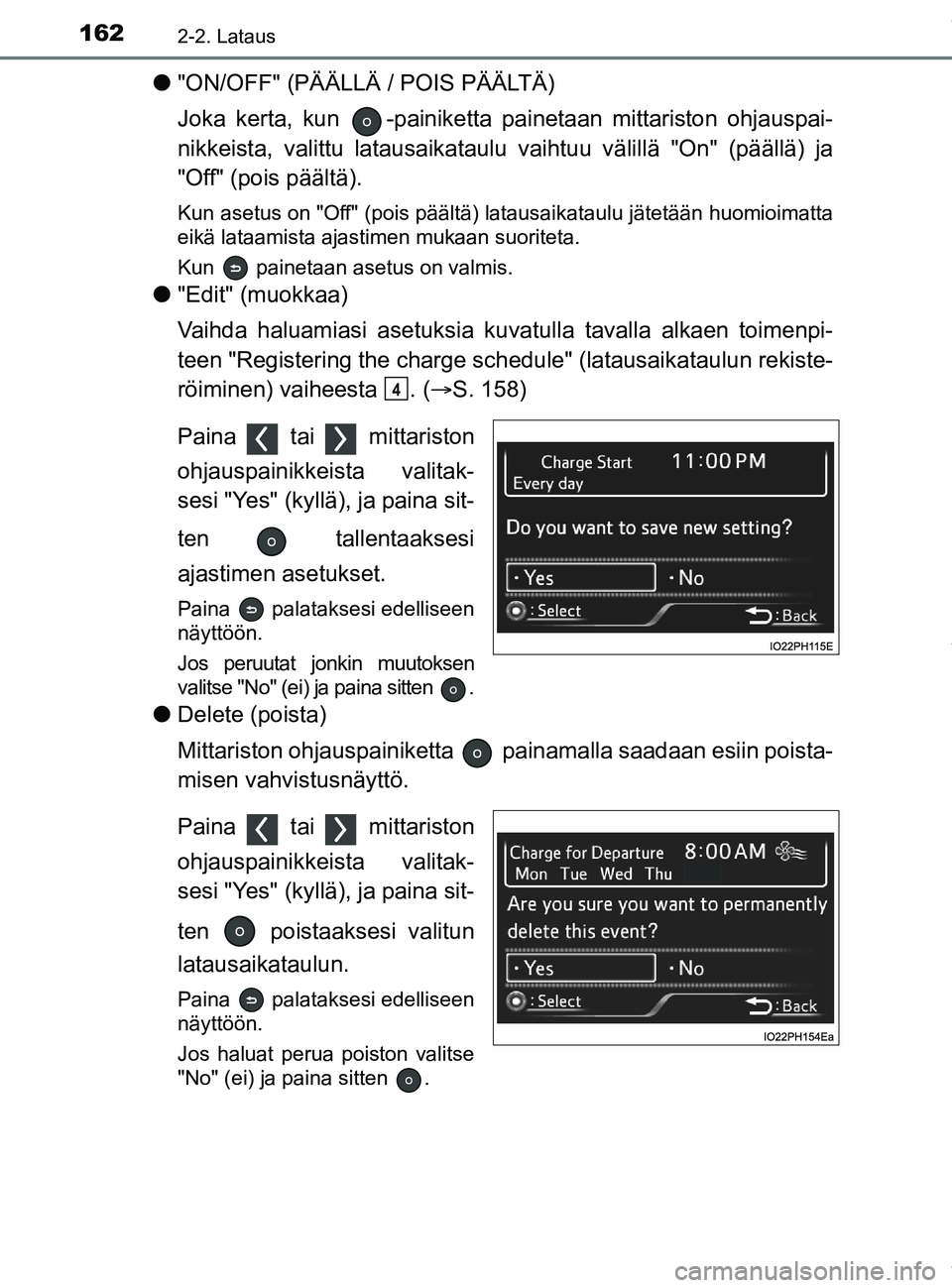

1622-2. Lataus
OM47C99FI
l"ON/OFF" (PÄÄLLÄ / POIS PÄÄLTÄ)
Joka kerta, kun -painiketta painetaan mittariston ohjauspai-
nikkeista, valittu lat ausaikataulu vaihtuu vä lillä "On" (päällä) ja
"Off" (pois päältä).
Kun asetus on "Off" (pois päältä) latausaikataulu jätetään huomioimatta
eikä lataamista ajastimen mukaan suoriteta.
Kun painetaan asetus on valmis.
l "Edit" (muokkaa)
Vaihda haluamiasi asetuksia kuvatulla tavalla alkaen toimenpi-
teen "Registering the charge sc hedule" (latausaikataulun rekiste-
röiminen) vaiheesta . ( S. 158)
Paina tai mittariston
ohjauspainikkeista valitak-
sesi "Yes" (kyllä), ja paina sit-
ten tallentaaksesi
ajastimen asetukset.
Paina palataksesi edelliseen
näyttöön.
Jos peruutat jonkin muutoksen
valitse "No" (ei) ja paina sitten .
l Delete (poista)
Mittariston ohjauspainiketta pa inamalla saadaan esiin poista-
misen vahvistusnäyttö.
Paina tai mittariston
ohjauspainikkeista valitak-
sesi "Yes" (kyllä), ja paina sit-
ten poistaaksesi valitun
latausaikataulun.
Paina palataksesi edelliseen
näyttöön.
Jos haluat perua poiston valitse
"No" (ei) ja paina sitten .
4
OM47C99FI.book Page 162 Friday, July 13, 2018 12:44 PM

1632-2. Lataus
2
Ladattava hybridijärjestelmä
OM47C99FIn

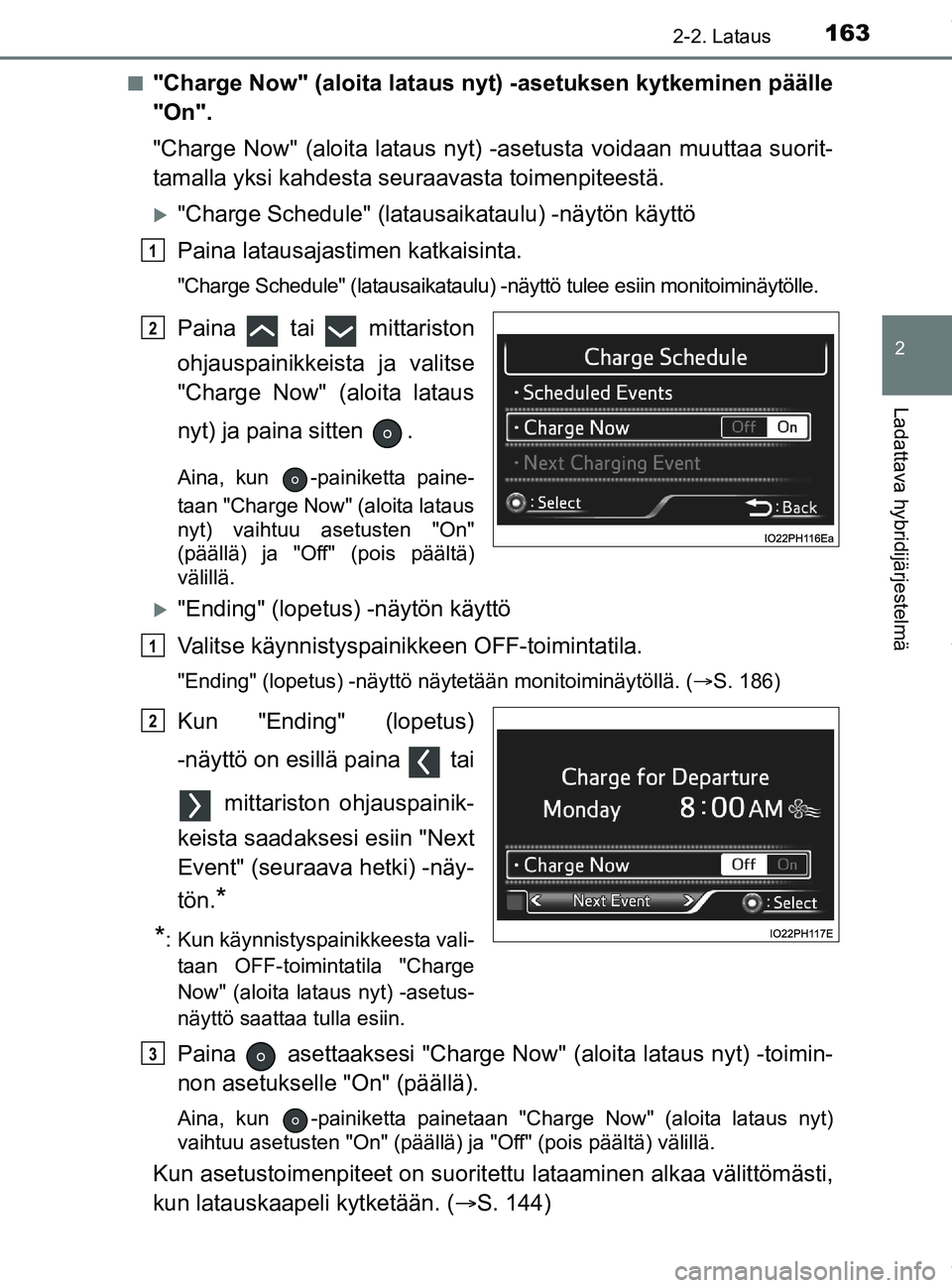

"Charge Now" (aloita lataus nyt) -asetuksen kytkeminen päälle
"On".
"Charge Now" (aloita lataus nyt)
-asetusta voidaan muuttaa suorit-
tamalla yksi kahdesta seuraavasta toimenpiteestä.
"Charge Schedule" (latausaikataulu) -näytön käyttö
Paina latausajastimen katkaisinta.
"Charge Schedule" (latausaikataulu) -näyttö tulee esiin monitoiminäytölle.
Paina tai mittariston
ohjauspainikkeista ja valitse
"Charge Now" (aloita lataus
nyt) ja paina sitten .
Aina, kun -painiketta paine-
taan "Charge Now" (aloita lataus
nyt) vaihtuu asetusten "On"
(päällä) ja "Off" (pois päältä)
välillä.
"Ending" (lopetus) -näytön käyttö
Valitse käynnistyspainikkeen OFF-toimintatila.
"Ending" (lopetus) -näyttö näytetään monitoiminäytöllä. ( S. 186)
Kun "Ending" (lopetus)
-näyttö on esillä paina tai
mittariston ohjauspainik-
keista saadaksesi esiin "Next
Event" (seuraava hetki) -näy-
tön.
*
*
: Kun käynnistyspainikkeesta vali- taan OFF-toimintatila "Charge
Now" (aloita lataus nyt) -asetus-
näyttö saattaa tulla esiin.
Paina asettaaksesi "Charge Now" (aloita lataus nyt) -toimin-
non asetukselle "On" (päällä).
Aina, kun -painiketta painetaan "Charge Now" (aloita lataus nyt)
vaihtuu asetusten "On" (päällä) ja "Off" (pois päältä) välillä.
Kun asetustoimenpiteet on suoritettu lataaminen alkaa välittömästi,
kun latauskaapeli kytketään. ( S. 144)
1
2
1
2
3
OM47C99FI.book Page 163 Friday, July 13, 2018 12:44 PM

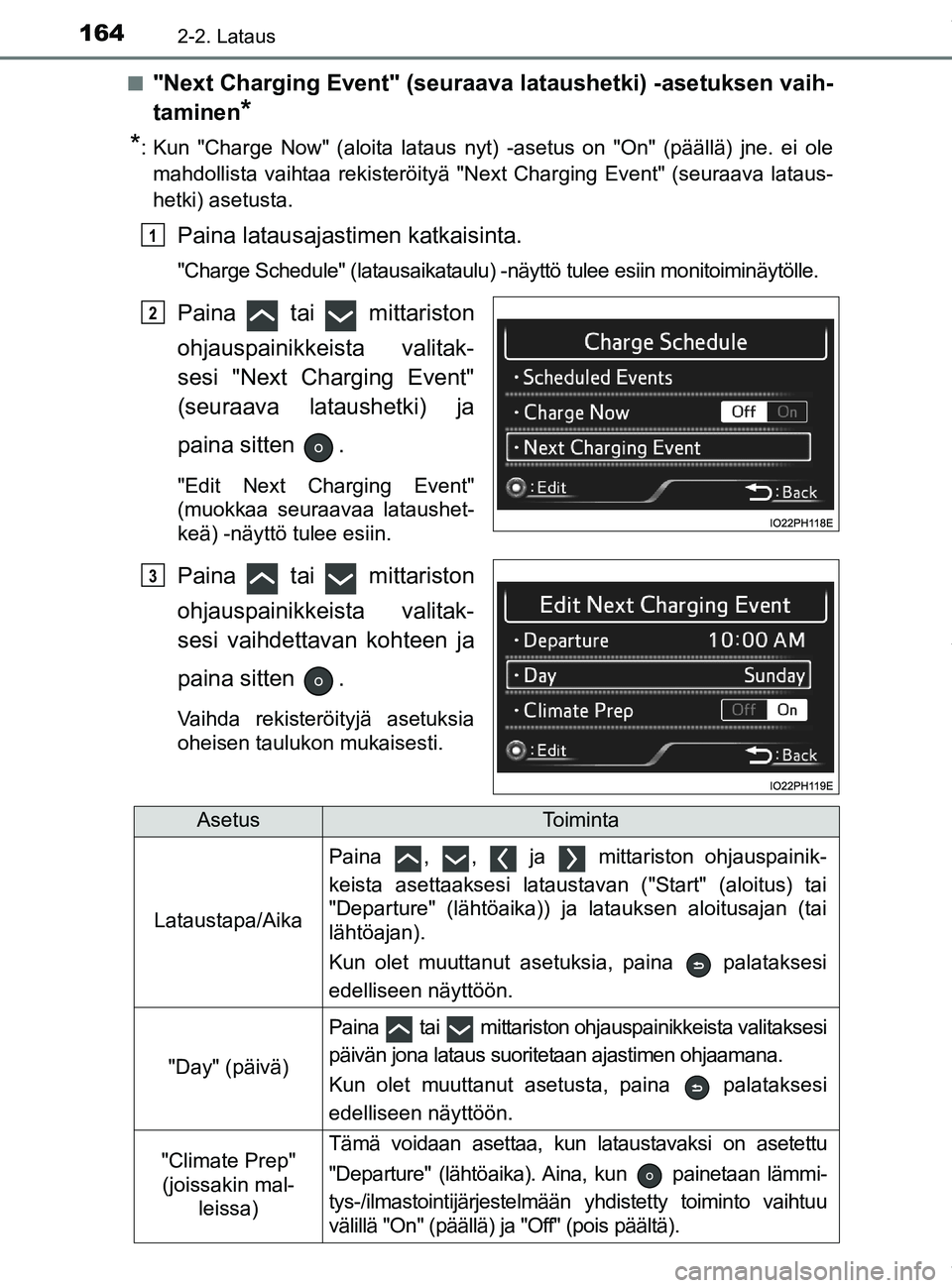

1642-2. Lataus
OM47C99FIn
"Next Charging Event" (seuraava lataushetki) -asetuksen vaih-
taminen
*
*
: Kun "Charge Now" (aloita lataus nyt) -asetus on "On" (päällä) jne. ei ole
mahdollista vaihtaa rekisteröityä "Next Charging Event" (seuraava lataus-
hetki) asetusta.
Paina latausajastimen katkaisinta.
"Charge Schedule" (latausaikataulu) -näyttö tulee esiin monitoiminäytölle.
Paina tai mittariston
ohjauspainikkeista valitak-
sesi "Next Charging Event"
(seuraava lataushetki) ja
paina sitten .
"Edit Next Charging Event"
(muokkaa seuraavaa lataushet-
keä) -näyttö tulee esiin.
Paina tai mittariston
ohjauspainikkeista valitak-
sesi vaihdettavan kohteen ja
paina sitten .
Vaihda rekisteröityjä asetuksia
oheisen taulukon mukaisesti.
1
2
3
AsetusToiminta
Lataustapa/Aika
Paina , , ja mittariston ohjauspainik-
keista asettaaksesi lataustavan ("Start" (aloitus) tai
"Departure" (lähtöaika)) ja latauksen aloitusajan (tai
lähtöajan).
Kun olet muuttanut asetuksia, paina palataksesi
edelliseen näyttöön.
"Day" (päivä)
Paina tai mittariston ohjauspainikkeista valitaksesi
päivän jona lataus suoritetaan ajastimen ohjaamana.
Kun olet muuttanut asetusta, paina palataksesi
edelliseen näyttöön.
"Climate Prep" (joissakin mal- leissa)Tämä voidaan asettaa, kun lataustavaksi on asetettu
"Departure" (lähtöaika). Aina, kun painetaan lämmi-
tys-/ilmastointijärjestelmään yhdistetty toiminto vaihtuu
välillä "On" (päällä) ja "Off" (pois päältä).
OM47C99FI.book Page 164 Friday, July 13, 2018 12:44 PM

1652-2. Lataus
2
Ladattava hybridijärjestelmä
OM47C99FI

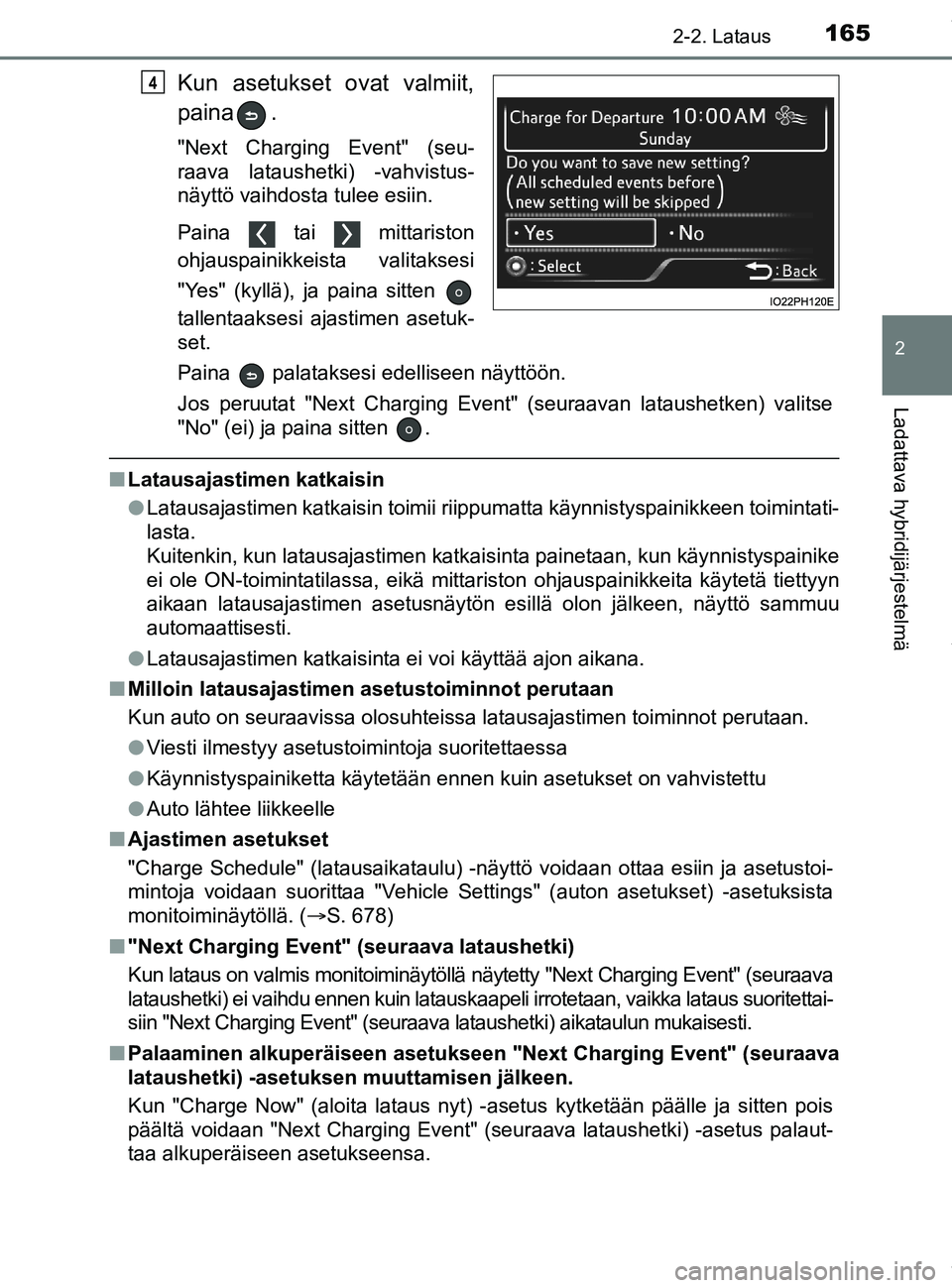

Kun asetukset ovat valmiit,
paina .
"Next Charging Event" (seu-
raava lataushetki) -vahvistus-
näyttö vaihdosta tulee esiin.
Paina tai mittariston
ohjauspainikkeista valitaksesi
"Yes" (kyllä), ja paina sitten
tallentaaksesi ajastimen asetuk-
set.
Paina palataksesi edelliseen näyttöön.
Jos peruutat "Next Charging Event" (seuraavan lataushetken) valitse
"No" (ei) ja paina sitten .
nLatausajastimen katkaisin
lLatausajastimen katkaisin toimii riippumatta käynnistyspainikkeen toimintati-
lasta.
Kuitenkin, kun latausajastimen katkaisinta painetaan, kun käynnistyspainike
ei ole ON-toimintatilassa, eikä mittariston ohjauspainikkeita käytetä tiettyyn
aikaan latausajastimen asetusnäytön esillä olon jälkeen, näyttö sammuu
automaattisesti.
l Latausajastimen katkaisinta ei voi käyttää ajon aikana.
n Milloin latausajastimen asetustoiminnot perutaan
Kun auto on seuraavissa olosuhteissa latausajastimen toiminnot perutaan.
lViesti ilmestyy asetustoimintoja suoritettaessa
l Käynnistyspainiketta käytetään ennen kuin asetukset on vahvistettu
l Auto lähtee liikkeelle
n Ajastimen asetukset
"Charge Schedule" (latausaikataulu) -näyttö voidaan ottaa esiin ja asetustoi-
mintoja voidaan suorittaa "Vehicle Settings" (auton asetukset) -asetuksista
monitoiminäytöllä. ( S. 678)
n "Next Charging Event" (seuraava lataushetki)
Kun lataus on valmis monitoiminäytöllä näytetty "Next Charging Event" (seuraava
lataushetki) ei vaihdu ennen kuin latauskaapeli irrotetaan, vaikka lataus suoritettai-
siin "Next Charging Event" (seuraava lataushetki) aikataulun mukaisest\
i.
n Palaaminen alkuperäiseen asetukseen "Next Charging Event" (seuraava
lataushetki) -asetuksen muuttamisen jälkeen.
Kun "Charge Now" (aloita lataus nyt) -asetus kytketään päälle ja sitten pois
päältä voidaan "Next Charging Event" (seuraava lataushetki) -asetus palaut-
taa alkuperäiseen asetukseensa.
4
OM47C99FI.book Page 165 Friday, July 13, 2018 12:44 PM

1662-2. Lataus
OM47C99FIn

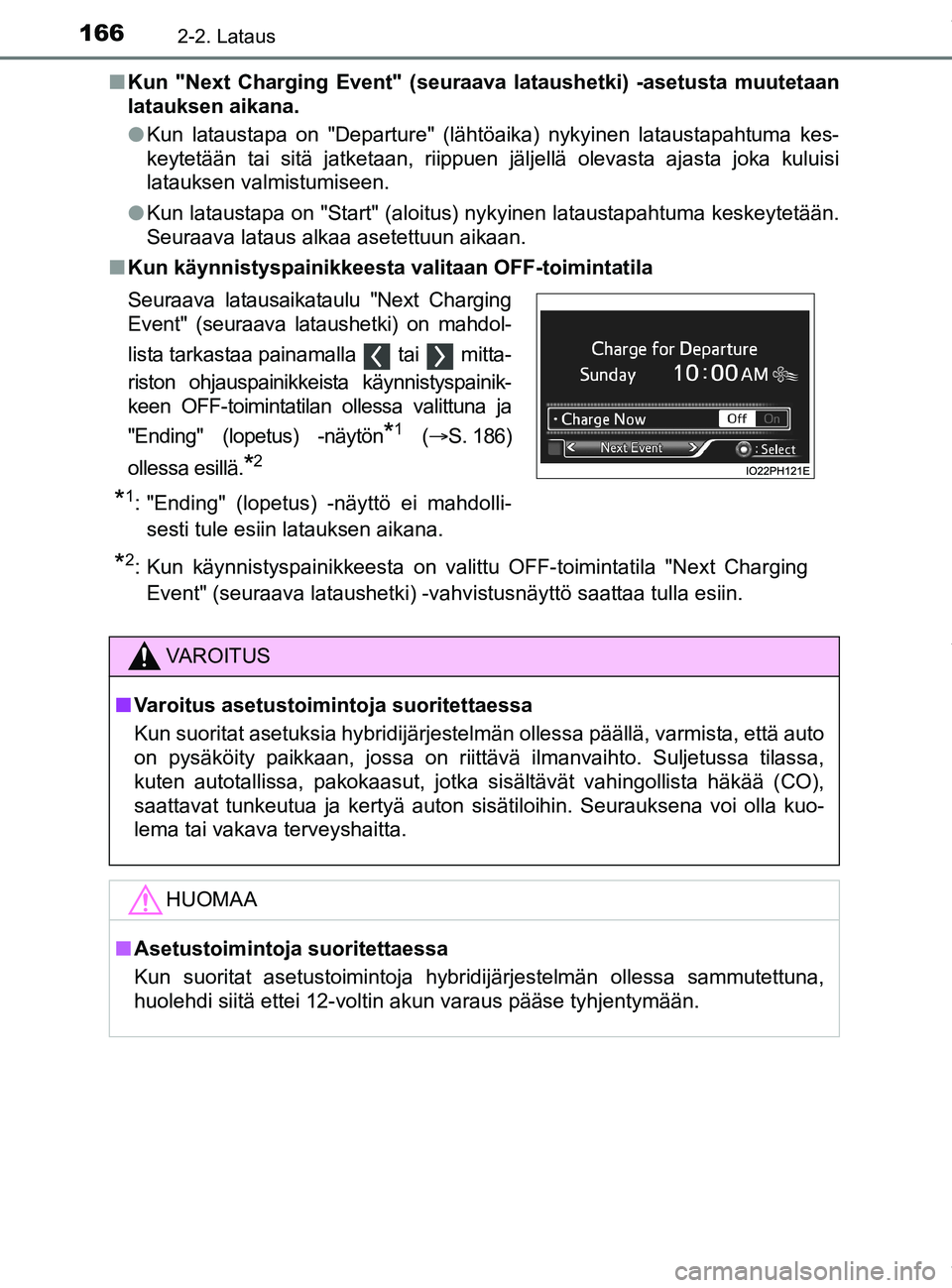

Kun "Next Charging Event" (seuraa va lataushetki) -asetusta muutetaan
latauksen aikana.
l Kun lataustapa on "Departure" (lähtöaika) nykyinen lataustapahtuma kes-
keytetään tai sitä jatketaan, riippuen jäljellä olevasta ajasta joka kuluisi
latauksen valmistumiseen.
l Kun lataustapa on "Start" (aloitus) nykyinen lataustapahtuma keskeytetään.
Seuraava lataus alkaa asetettuun aikaan.
n Kun käynnistyspainikkeesta val itaan OFF-toimintatila
Seuraava latausaikataulu "Next Charging
Event" (seuraava lataushetki) on mahdol-
lista tarkastaa painamalla tai mitta-
riston ohjauspainikkeista käynnistyspainik-
keen OFF-toimintatilan ollessa valittuna ja
"Ending" (lopetus) -näytön
*1 ( S. 186)
ollessa esillä.
*2
*1: "Ending" (lopetus) -näyttö ei mahdolli- sesti tule esiin latauksen aikana.
*2: Kun käynnistyspainikkeesta on valittu OFF-toimintatila "Next ChargingEvent" (seuraava lataushetki) -vahvistusnäyttö saattaa tulla esiin.
VAROITUS
n Varoitus asetustoimi ntoja suoritettaessa
Kun suoritat asetuksia hybridijärjestelmän ollessa päällä, varmista, että auto
on pysäköity paikkaan, jossa on riittävä ilmanvaihto. Suljetussa tilassa,
kuten autotallissa, pakokaasut, jotka sisältävät vahingollista häkää (CO),
saattavat tunkeutua ja kertyä auton sisätiloihin. Seurauksena voi olla kuo-
lema tai vakava terveyshaitta.
HUOMAA
n Asetustoimintoja suoritettaessa
Kun suoritat asetustoimintoja hybridijärjestelmän ollessa sammutettuna,
huolehdi siitä ettei 12-voltin akun varaus pääse tyhjentymään.
OM47C99FI.book Page 166 Friday, July 13, 2018 12:44 PM

167
2
2-2. Lataus
Ladattava hybridijärjestelmä
OM47C99FI

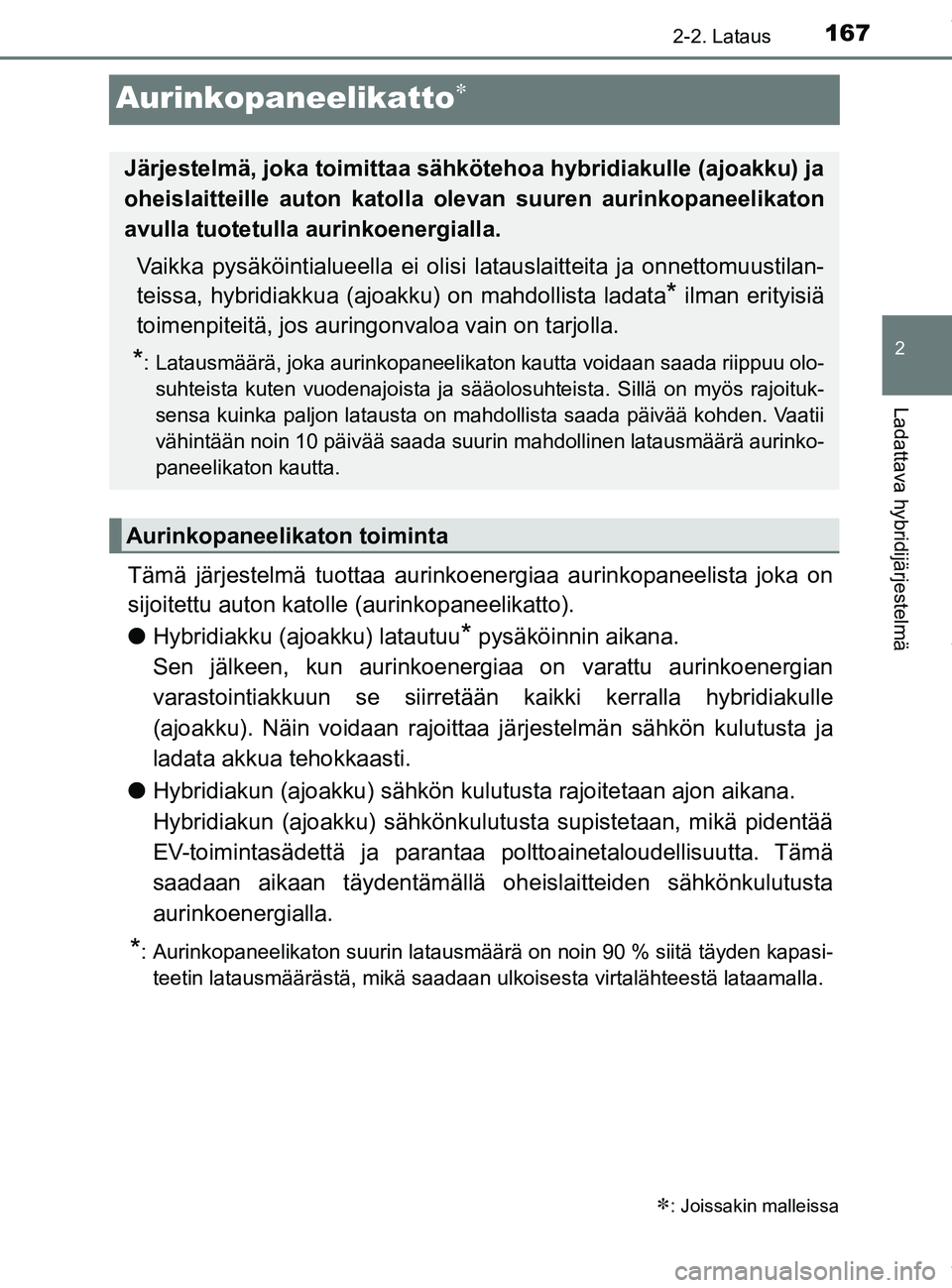

Aurinkopaneelikatto
Tämä järjestelmä tuottaa aurinkoenergiaa aurinkopaneelista joka on
sijoitettu auton katolle (aurinkopaneelikatto).
lHybridiakku (ajoakku) latautuu
* pysäköinnin aikana.
Sen jälkeen, kun aurinkoenergiaa on varattu aurinkoenergian
varastointiakkuun se siirretään kaikki kerralla hybridiakulle
(ajoakku). Näin voidaan rajoittaa järjestelmän sähkön kulutusta ja
ladata akkua tehokkaasti.
l Hybridiakun (ajoakku) sähkön kulutusta rajoitetaan ajon aikana.
Hybridiakun (ajoakku) sähkönkulutu sta supistetaan, mikä pidentää
EV-toimintasädettä ja parantaa polttoainet aloudellisuutta. Tämä
saadaan aikaan täydentämällä ohe islaitteiden sähkönkulutusta
aurinkoenergialla.
*: Aurinkopaneelikaton suurin latausmäärä on noin 90 % siitä täyden kapasi- teetin latausmäärästä, mikä saadaan ulkoisesta virtalähteestä lataamalla.
: Joissakin malleissa
Järjestelmä, joka toimittaa sähkötehoa hybridiakulle (ajoakku) ja
oheislaitteille auton katolla ol evan suuren aurinkopaneelikaton
avulla tuotetulla aurinkoenergialla.
Vaikka pysäköintialueella ei olisi latauslaitteita ja onnettomuustilan-
teissa, hybridiakkua (ajoakku) on mahdollista ladata
* ilman erityisiä
toimenpiteitä, jos auringonvaloa vain on tarjolla.
*: Latausmäärä, joka aurinkopaneelikaton kautta voidaan saada riippuu olo- suhteista kuten vuodenajoista ja sääolosuhteista. Sillä on myös rajoituk-
sensa kuinka paljon latausta on mahdollista saada päivää kohden. Vaatii
vähintään noin 10 päivää saada suurin mahdollinen latausmäärä aurinko-
paneelikaton kautta.
Aurinkopaneelikaton toiminta
OM47C99FI.book Page 167 Friday, July 13, 2018 12:44 PM

1682-2. Lataus
OM47C99FI

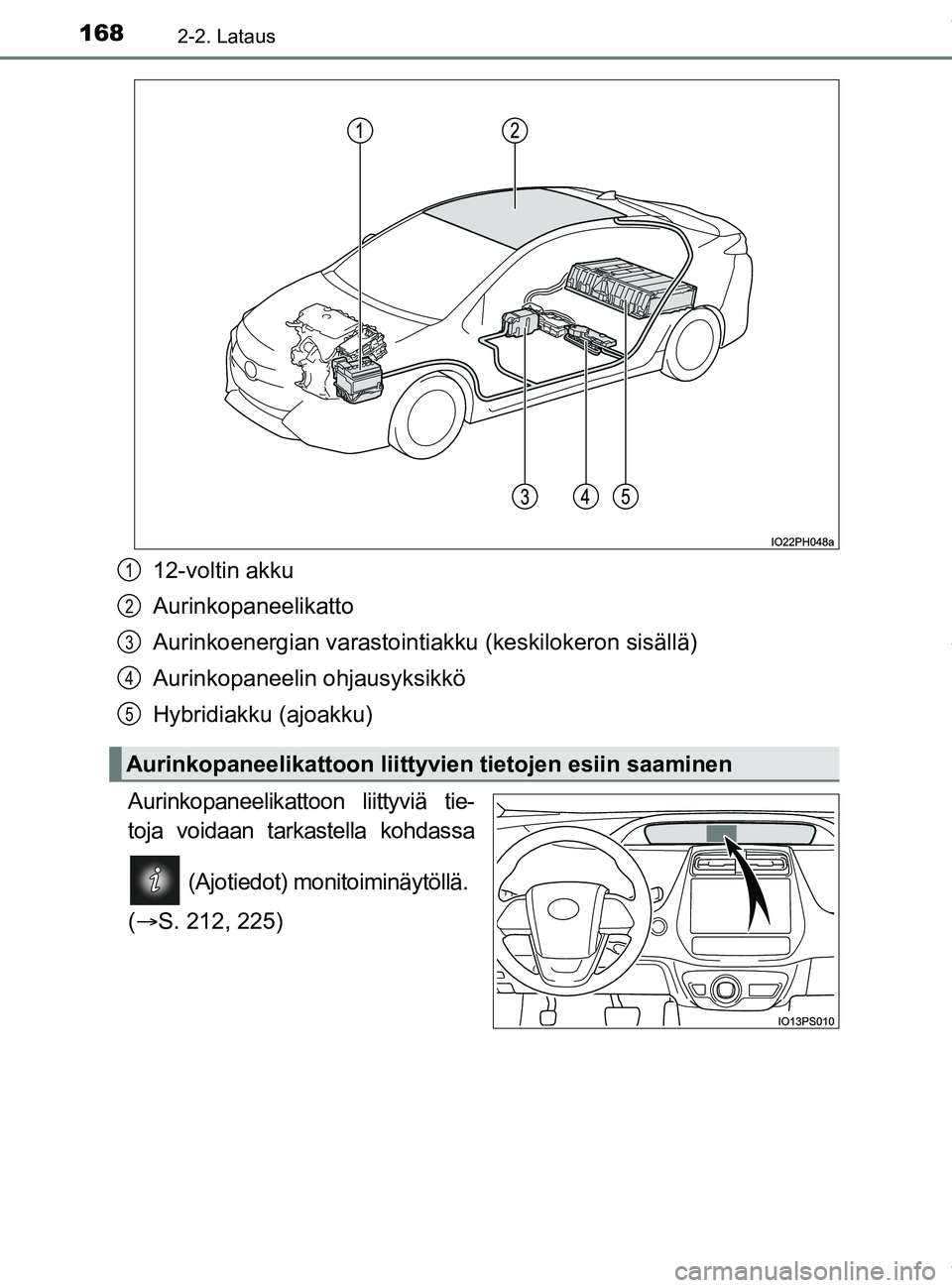

12-voltin akku
Aurinkopaneelikatto
Aurinkoenergian varastointiakku (keskilokeron sisällä)
Aurinkopaneelin ohjausyksikkö
Hybridiakku (ajoakku)
Aurinkopaneelikattoon liittyviä tie-
toja voidaan tarkastella kohdassa (Ajotiedot) monitoiminäytöllä.
(  S. 212, 225)
Aurinkopaneelikattoon liittyvien tiet ojen esiin saaminen
1
2
3
4
5
OM47C99FI.book Page 168 Friday, July 13, 2018 12:44 PM

1692-2. Lataus
2
Ladattava hybridijärjestelmä
OM47C99FI

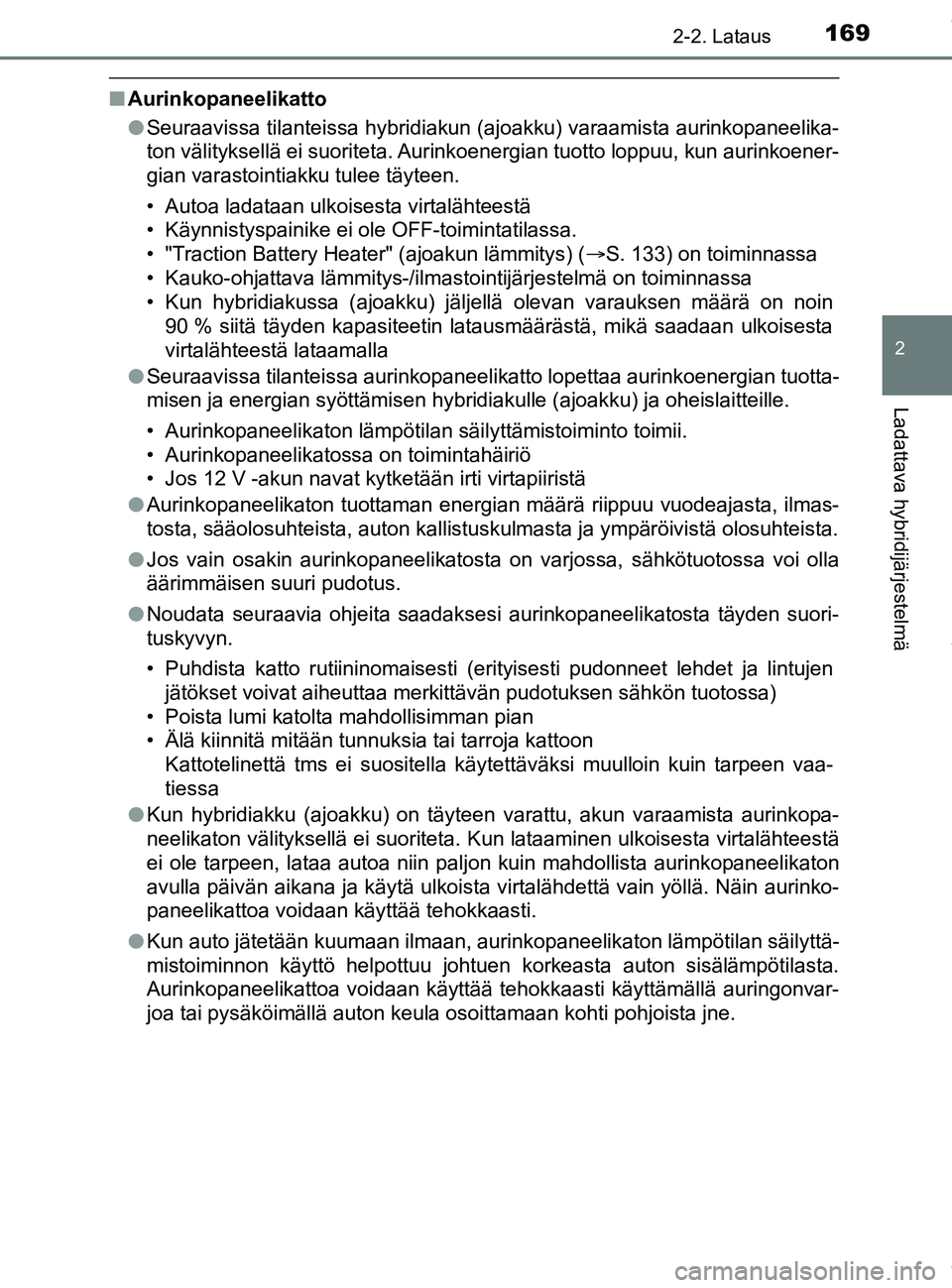

nAurinkopaneelikatto
lSeuraavissa tilanteissa hybridiakun (ajoakku) varaamista aurinkopaneelika-
ton välityksellä ei suoriteta. Aurinkoenergian tuotto loppuu, kun aurinkoener-
gian varastointiakku tulee täyteen.
• Autoa ladataan ulkoisesta virtalähteestä
• Käynnistyspainike ei ole OFF-toimintatilassa.
• "Traction Battery Heater" (ajoakun lämmitys) ( S. 133) on toiminnassa
• Kauko-ohjattava lämmitys-/ilmastointijärjestelmä on toiminnassa
• Kun hybridiakussa (ajoakku) jäljellä olevan varauksen määrä on noin 90 % siitä täyden kapasiteetin latausmäärästä, mikä sa\
adaan ulkoisesta
virtalähteestä lataamalla
l Seuraavissa tilanteissa aurinkopaneelik atto lopettaa aurinkoenergian tuotta-
misen ja energian syöttämisen hybridiakulle (ajoakku) ja oheislaitteille.
• Aurinkopaneelikaton lämpötilan säilyttämistoiminto toimii.
• Aurinkopaneelikatossa on toimintahäiriö
• Jos 12 V -akun navat kytketään irti virtapiiristä
l Aurinkopaneelikaton tuottaman energian määrä riippuu vuodeajasta, ilmas-
tosta, sääolosuhteista, auton kallistuskulmasta ja ympäröivi\
stä olosuhteista.
l Jos vain osakin aurinkopaneelikatosta on varjossa, sähkötuotossa voi olla
äärimmäisen suuri pudotus.
l Noudata seuraavia ohjeita saadaksesi aurinkopaneelikatosta täyden suori-
tuskyvyn.
• Puhdista katto rutiininomaisesti (erityisesti pudonneet lehdet ja lintujen
jätökset voivat aiheuttaa merkittävän pudotuksen sähkö\
n tuotossa)
• Poista lumi katolta mahdollisimman pian
• Älä kiinnitä mitään tunnuksia tai tarroja kattoon
Kattotelinettä tms ei suositella käytettäväksi muulloin kuin tarpeen vaa-
tiessa
l Kun hybridiakku (ajoakku) on täyteen varattu, akun varaamista aurinkopa-
neelikaton välityksellä ei suoriteta. Kun lataaminen ulkoisesta virtalähteestä
ei ole tarpeen, lataa autoa niin paljon kuin mahdollista aurinkopaneelikaton
avulla päivän aikana ja käytä ulkoista virtalähdettä vain yöllä. Näin au\
rinko-
paneelikattoa voidaan käyttää tehokkaasti.
l Kun auto jätetään kuumaan ilmaan, aurinkopaneelikaton lämpötilan säilyttä-
mistoiminnon käyttö helpottuu johtuen korkeasta auton sisälämpötilasta.
Aurinkopaneelikattoa voidaan käyttää tehokkaasti käyttämällä auringonvar-
joa tai pysäköimällä auton keula osoittamaan kohti pohjoista jne.
OM47C99FI.book Page 169 Friday, July 13, 2018 12:44 PM

1702-2. Lataus
OM47C99FIn

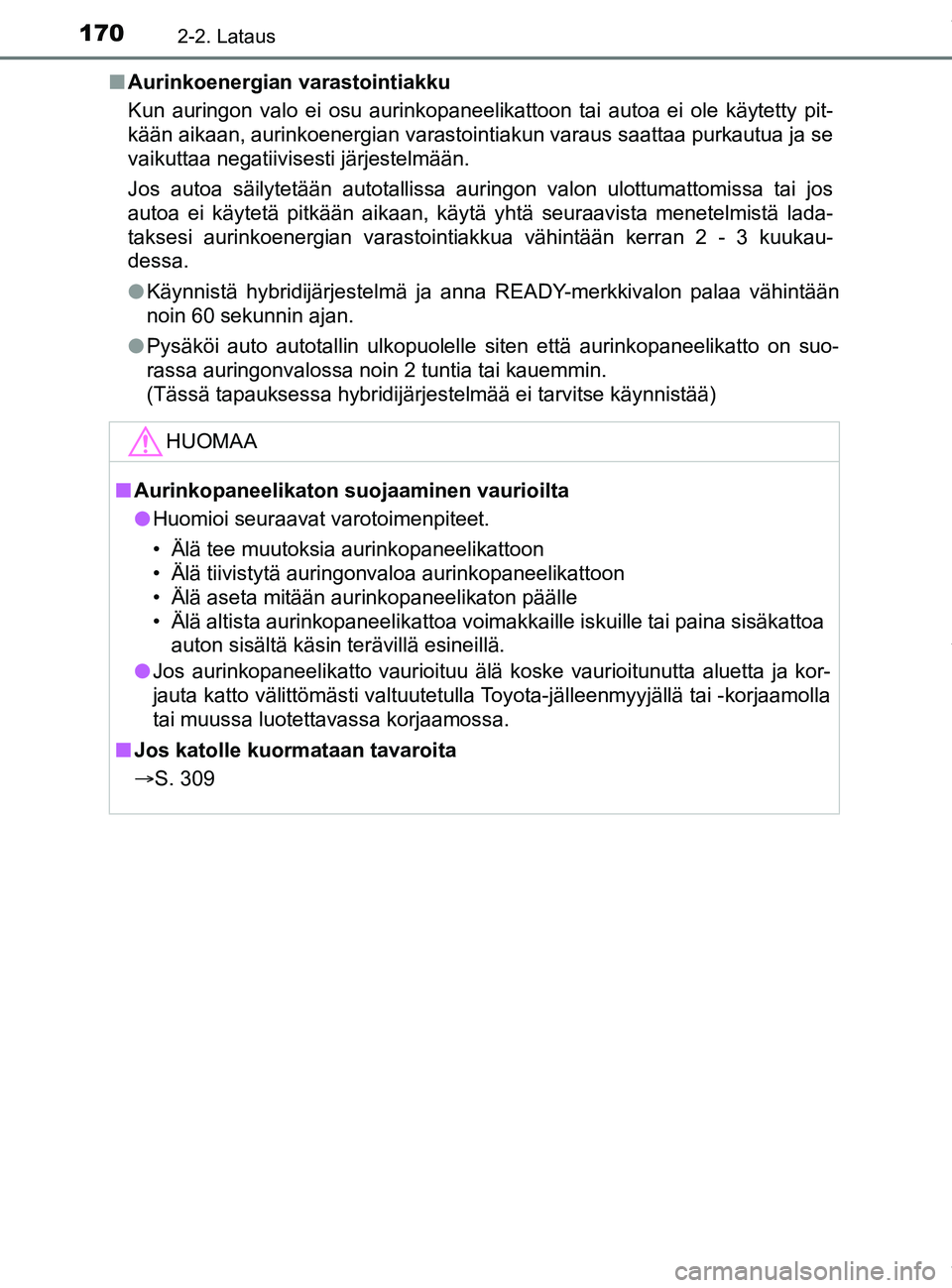

Aurinkoenergian varastointiakku
Kun auringon valo ei osu aurinkopaneelikattoon tai autoa ei ole käytetty pit-
kään aikaan, aurinkoenergian varastointiakun varaus saattaa purkautua ja se
vaikuttaa negatiivisesti järjestelmään.
Jos autoa säilytetään autotallissa auringon valon ulottumattomissa tai jos
autoa ei käytetä pitkään aikaan, käytä yhtä seuraavista menetelmistä lada-
taksesi aurinkoenergian varastointiakkua vähintään kerran 2 - 3 kuukau-
dessa.
lKäynnistä hybridijärjestelmä ja anna READY-merkkivalon palaa vähintään
noin 60 sekunnin ajan.
l Pysäköi auto autotallin ulkopuolelle siten että aurinkopaneelikatto on suo-
rassa auringonvalossa noin 2 tuntia tai kauemmin.
(Tässä tapauksessa hybridijärjestelmää ei tarvitse kä\
ynnistää)
HUOMAA
nAurinkopaneelikaton suojaaminen vaurioilta
l Huomioi seuraavat varotoimenpiteet.
• Älä tee muutoksia aurinkopaneelikattoon
• Älä tiivistytä auringonvaloa aurinkopaneelikattoon
• Älä aseta mitään aurinkopaneelikaton päälle
• Älä altista aurinkopaneelikattoa voimakkaille iskuille tai paina sisäkattoa
auton sisältä käsin terävillä esineillä.
l Jos aurinkopaneelikatto vaurioituu älä koske vaurioitunutta aluetta ja kor-
jauta katto välittömästi valtuutetulla To yota-jälleenmyyjällä tai -korjaamolla
tai muussa luotettavassa korjaamossa.
n Jos katolle kuormataan tavaroita
 S. 309
OM47C99FI.book Page 170 Friday, July 13, 2018 12:44 PM
