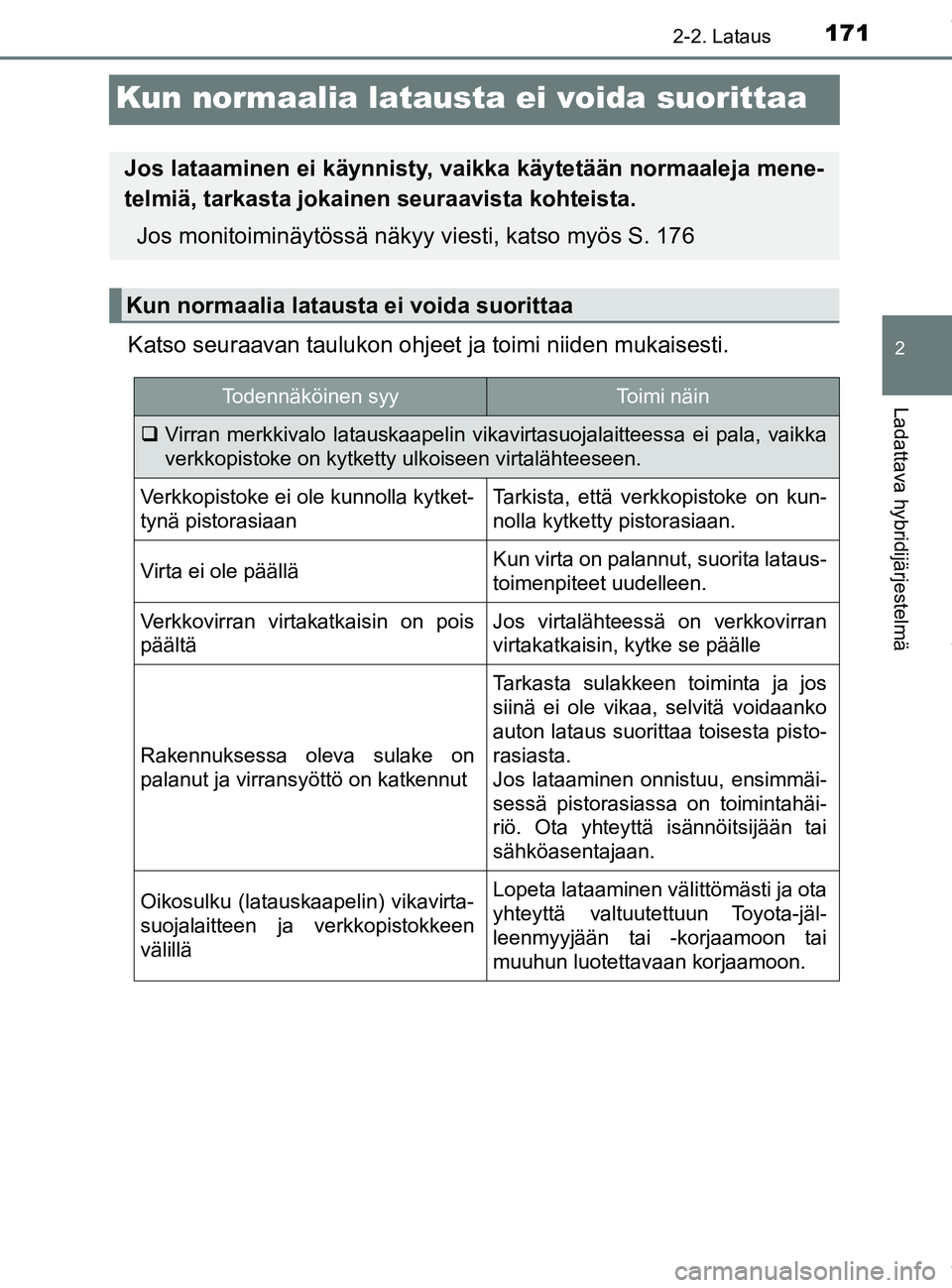

TOYOTA PRIUS PLUG-IN HYBRID 2018 Omistajan Käsikirja (in Finnish)

171
2
2-2. Lataus
Ladattava hybridijärjestelmä
OM47C99FI
Kun normaalia latausta ei voida suorittaa
Katso seuraavan taulukon ohjeet ja toimi niiden mukaisesti.
Jos lataaminen ei käynnisty, vaikka käytetään normaaleja mene-
telmiä, tarkasta jokainen seuraavista kohteista.
Jos monitoiminäytössä näkyy viesti, katso myös S. 176
Kun normaalia latausta ei voida suorittaa
Todennäköinen syyToimi näin
Virran merkkivalo latauskaapelin vikavirtasuojalaitteessa ei pala, vaikka
verkkopistoke on kytketty ulkoiseen virtalähteeseen.
Verkkopistoke ei ole kunnolla kytket-
tynä pistorasiaanTarkista, että verkkopistoke on kun-
nolla kytketty pistorasiaan.
Virta ei ole päälläKun virta on palannut, suorita lataus-
toimenpiteet uudelleen.
Verkkovirran virtakatkaisin on pois
päältäJos virtalähteessä on verkkovirran
virtakatkaisin, kytke se päälle
Rakennuksessa oleva sulake on
palanut ja virransyöttö on katkennut
Tarkasta sulakkeen toiminta ja jos
siinä ei ole vikaa, selvitä voidaanko
auton lataus suorittaa toisesta pisto-
rasiasta.
Jos lataaminen onnistuu, ensimmäi-
sessä pistorasiassa on toimintahäi-
riö. Ota yhteyttä isännöitsijään tai
sähköasentajaan.
Oikosulku (latauskaapelin) vikavirta-
suojalaitteen ja verkkopistokkeen
välilläLopeta lataaminen välittömästi ja ota
yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai
muuhun luotettavaan korjaamoon.
OM47C99FI.book Page 171 Friday, July 13, 2018 12:44 PM

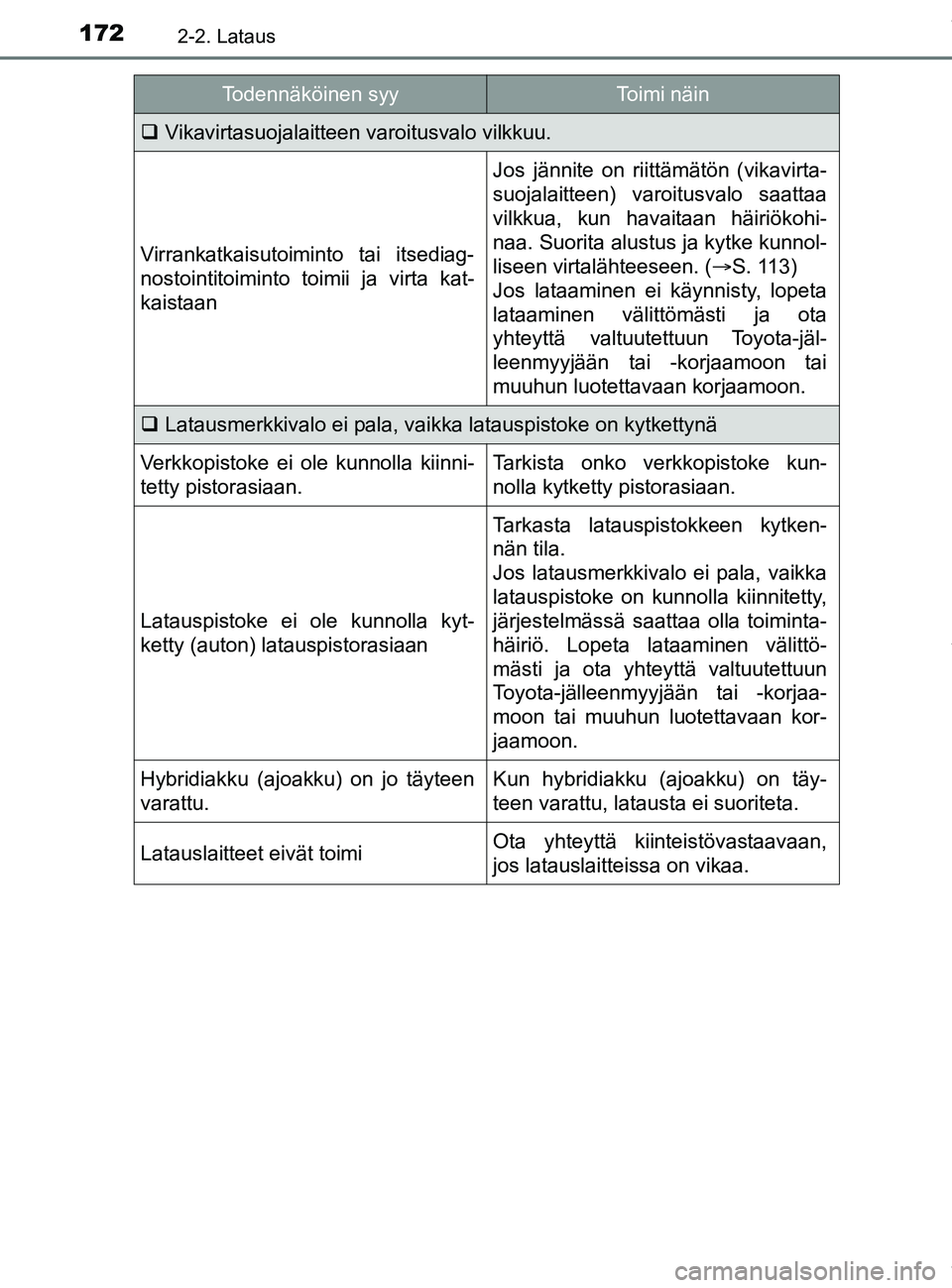

1722-2. Lataus
OM47C99FI
Vikavirtasuojalaitteen varoitusvalo vilkkuu.
Virrankatkaisutoiminto tai itsediag-
nostointitoiminto toimii ja virta kat-
kaistaan
Jos jännite on riittämätön (vikavirta-
suojalaitteen) varoitusvalo saattaa
vilkkua, kun havaitaan häiriökohi-
naa. Suorita alustus ja kytke kunnol-
liseen virtalähteeseen. ( S. 113)
Jos lataaminen ei käynnisty, lopeta
lataaminen välittömästi ja ota
yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai
muuhun luotettavaan korjaamoon.
 Latausmerkkivalo ei pala, vaikka latauspistoke on kytkettynä
Verkkopistoke ei ole kunnolla kiinni-
tetty pistorasiaan.Tarkista onko verkkopistoke kun-
nolla kytketty pistorasiaan.
Latauspistoke ei ole kunnolla kyt-
ketty (auton) latauspistorasiaan
Tarkasta latauspistokkeen kytken-
nän tila.
Jos latausmerkkivalo ei pala, vaikka
latauspistoke on kunnolla kiinnitetty,
järjestelmässä saattaa olla toiminta-
häiriö. Lopeta lataaminen välittö-
mästi ja ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaa-
moon tai muuhun luotettavaan kor-
jaamoon.
Hybridiakku (ajoakku) on jo täyteen
varattu.Kun hybridiakku (ajoakku) on täy-
teen varattu, latausta ei suoriteta.
Latauslaitteet eivät toimiOta yhteyttä kiinteistövastaavaan,
jos latauslaitteissa on vikaa.
Todennäköinen syyToimi näin
OM47C99FI.book Page 172 Friday, July 13, 2018 12:44 PM

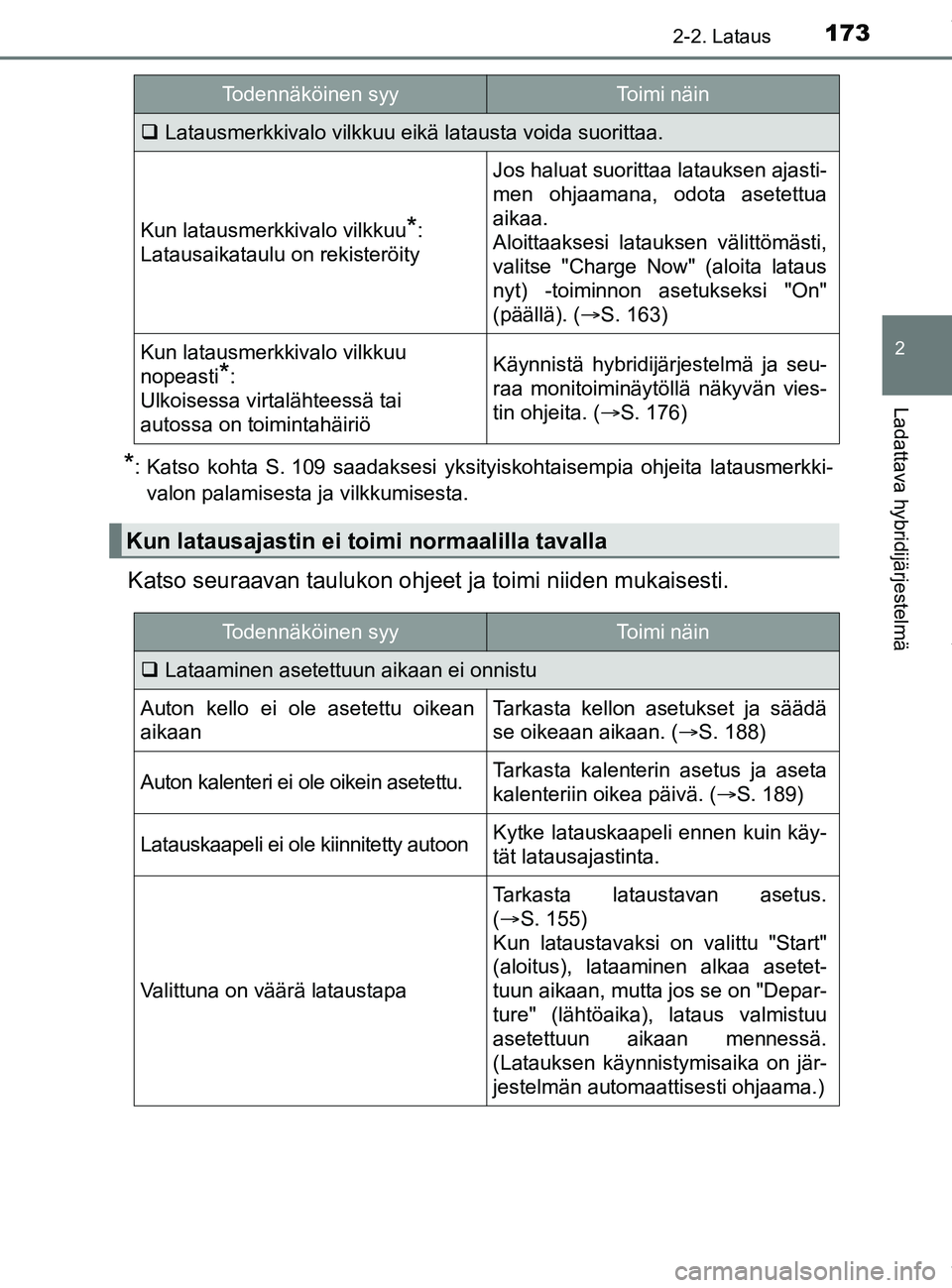

1732-2. Lataus
2
Ladattava hybridijärjestelmä
OM47C99FI
*: Katso kohta S. 109 saadaksesi yksityiskohtaisempia ohjeita latausmerkki-valon palamisesta ja vilkkumisesta.
Katso seuraavan taulukon ohjeet ja toimi niiden mukaisesti.
 Latausmerkkivalo vilkkuu eikä latausta voida suorittaa.
Kun latausmerkkivalo vilkkuu*:
Latausaikataulu on rekisteröity
Jos haluat suorittaa latauksen ajasti-
men ohjaamana, odota asetettua
aikaa.
Aloittaaksesi latauksen välittömästi,
valitse "Charge Now" (aloita lataus
nyt) -toiminnon asetukseksi "On"
(päällä). ( S. 163)
Kun latausmerkkivalo vilkkuu
nopeasti
*:
Ulkoisessa virtalähteessä tai
autossa on toimintahäiriöKäynnistä hybridijärjestelmä ja seu-
raa monitoiminäytöllä näkyvän vies-
tin ohjeita. ( S. 176)
Kun latausajastin ei toimi normaalilla tavalla
Todennäköinen syyToimi näin
 Lataaminen asetettuun aikaan ei onnistu
Auton kello ei ole asetettu oikean
aikaanTarkasta kellon asetukset ja säädä
se oikeaan aikaan. ( S. 188)
Auton kalenteri ei ole oikein asetettu.Tarkasta kalenterin asetus ja aseta
kalenteriin oikea päivä. ( S. 189)
Latauskaapeli ei ole kiinnitetty autoonKytke latauskaapeli ennen kuin käy-
tät latausajastinta.
Valittuna on väärä lataustapa
Tarkasta lataustavan asetus.
( S. 155)
Kun lataustavaksi on valittu "Start"
(aloitus), lataaminen alkaa asetet-
tuun aikaan, mutta jos se on "Depar-
ture" (lähtöaika), lataus valmistuu
asetettuun aikaan mennessä.
(Latauksen käynnistymisaika on jär-
jestelmän automaattisesti ohjaama.)
Todennäköinen syyToimi näin
OM47C99FI.book Page 173 Friday, July 13, 2018 12:44 PM

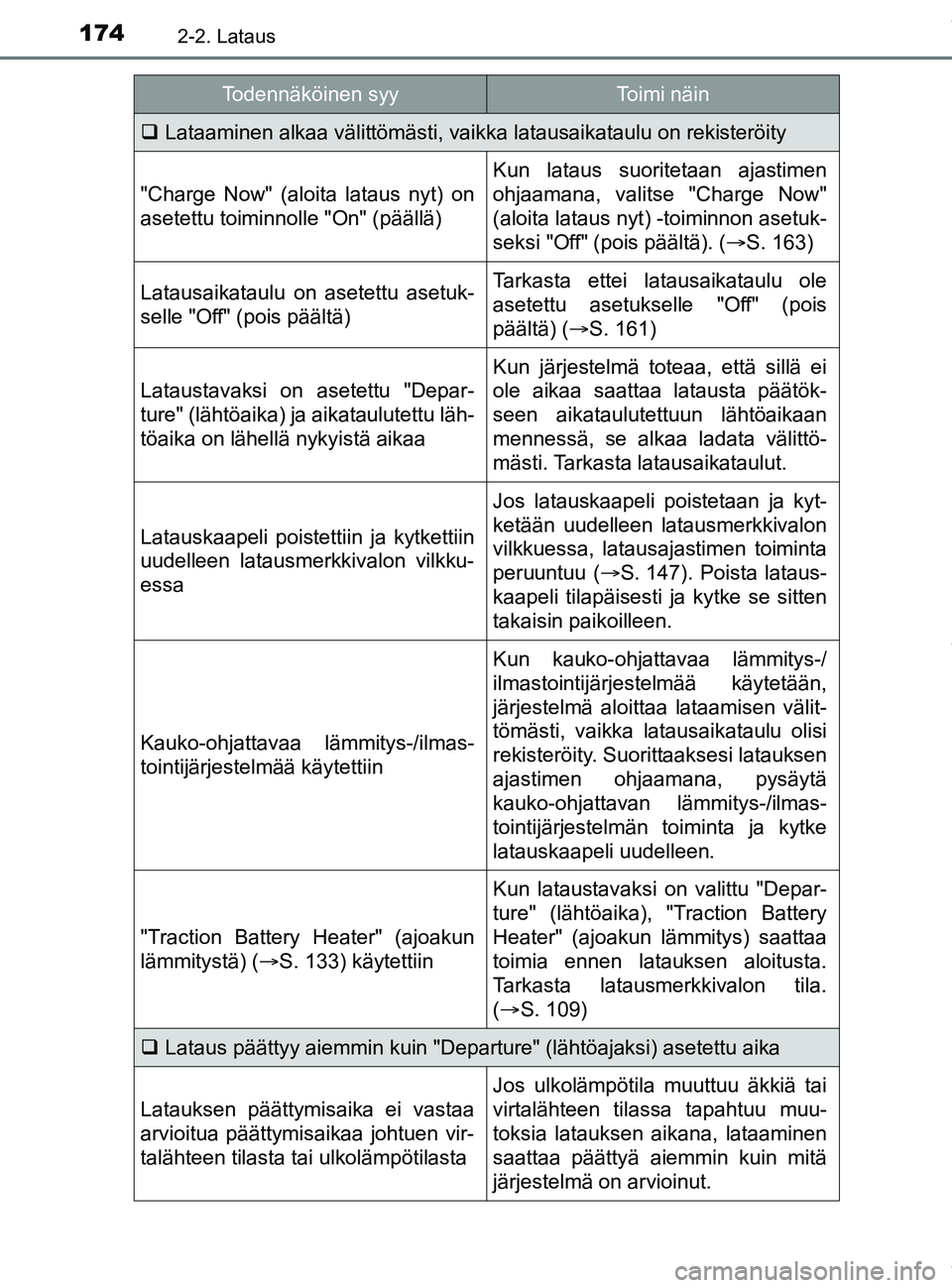

1742-2. Lataus
OM47C99FI
Lataaminen alkaa välittömästi, vaikka latausaikataulu on rekisteröity
"Charge Now" (aloita lataus nyt) on
asetettu toiminnolle "On" (päällä)
Kun lataus suoritetaan ajastimen
ohjaamana, valitse "Charge Now"
(aloita lataus nyt) -toiminnon asetuk-
seksi "Off" (pois päältä). ( S. 163)
Latausaikataulu on asetettu asetuk-
selle "Off" (pois päältä)Tarkasta ettei latausaikataulu ole
asetettu asetukselle "Off" (pois
päältä) (S. 161)
Lataustavaksi on asetettu "Depar-
ture" (lähtöaika) ja aikataulutettu läh-
töaika on lähellä nykyistä aikaa
Kun järjestelmä toteaa, että sillä ei
ole aikaa saattaa latausta päätök-
seen aikataulutettuun lähtöaikaan
mennessä, se alkaa ladata välittö-
mästi. Tarkasta latausaikataulut.
Latauskaapeli poistettiin ja kytkettiin
uudelleen latausmerkkivalon vilkku-
essa
Jos latauskaapeli poistetaan ja kyt-
ketään uudelleen latausmerkkivalon
vilkkuessa, latausajastimen toiminta
peruuntuu ( S. 147). Poista lataus-
kaapeli tilapäisesti ja kytke se sitten
takaisin paikoilleen.
Kauko-ohjattavaa lämmitys-/ilmas-
tointijärjestelmää käytettiin
Kun kauko-ohjattavaa lämmitys-/
ilmastointijärjestelmää käytetään,
järjestelmä aloittaa lataamisen välit-
tömästi, vaikka latausaikataulu olisi
rekisteröity. Suorittaaksesi latauksen
ajastimen ohjaamana, pysäytä
kauko-ohjattavan lämmitys-/ilmas-
tointijärjestelmän toiminta ja kytke
latauskaapeli uudelleen.
"Traction Battery Heater" (ajoakun
lämmitystä) ( S. 133) käytettiin
Kun lataustavaksi on valittu "Depar-
ture" (lähtöaika), "Traction Battery
Heater" (ajoakun lämmitys) saattaa
toimia ennen latauksen aloitusta.
Tarkasta latausmerkkivalon tila.
( S. 109)
 Lataus päättyy aiemmin kuin "Depar ture" (lähtöajaksi) asetettu aika
Latauksen päättymisaika ei vastaa
arvioitua päättymisaikaa johtuen vir-
talähteen tilasta tai ulkolämpötilasta
Jos ulkolämpötila muuttuu äkkiä tai
virtalähteen tilassa tapahtuu muu-
toksia latauksen aikana, lataaminen
saattaa päättyä aiemmin kuin mitä
järjestelmä on arvioinut.
Todennäköinen syyToimi näin
OM47C99FI.book Page 174 Friday, July 13, 2018 12:44 PM

1752-2. Lataus
2
Ladattava hybridijärjestelmä
OM47C99FI
Lataus ei ole loppuun suoritettu, vaikka asetettu "Departure" (lähtöaika)
on saavutettu.
"Climate Prep" on asetettu asetuk-
seen "On" (päällä)
("Climate Prep" -toiminnolla varuste-
tut autot)
Kun "Climate Prep" on asetettu ase-
tukseen "On" (päällä), lämmitys-/
ilmastointijärjestelmä toimii asetet-
tuun lähtöaikaan asti. Tästä syystä
latautuminen ei ole mahdollisesti
päättynyt asetettuna aikana johtuen
latausolosuhteista. Jotta hybridi-
akku (ajoakku) saataisiin ladattua
täyteen, anna lataamisen jatkua.
Latauksen päättymisaika ei vastaa
arvioitua päättymisaikaa johtuen vir-
talähteen tilasta tai ulkolämpötilasta
Jos ulkolämpötila muuttuu äkkiä tai
virtalähteen tilassa tapahtuu muutok-
sia latauksen aikana, lataaminen ei
välttämättä pääty tarkasti siihen aikaa
minkä järjestelmä on arvioinut.
Lataus ei käynnisty, vaikka asetettu "Start" (aloitus) aika on saavutettu.
Latauskaapeli kytkettiin asetetun
ajan jälkeenKytke latauskaapeli ennen "Start"
(aloitus) aikaa.
Todennäköinen syyToimi näin
OM47C99FI.book Page 175 Friday, July 13, 2018 12:44 PM

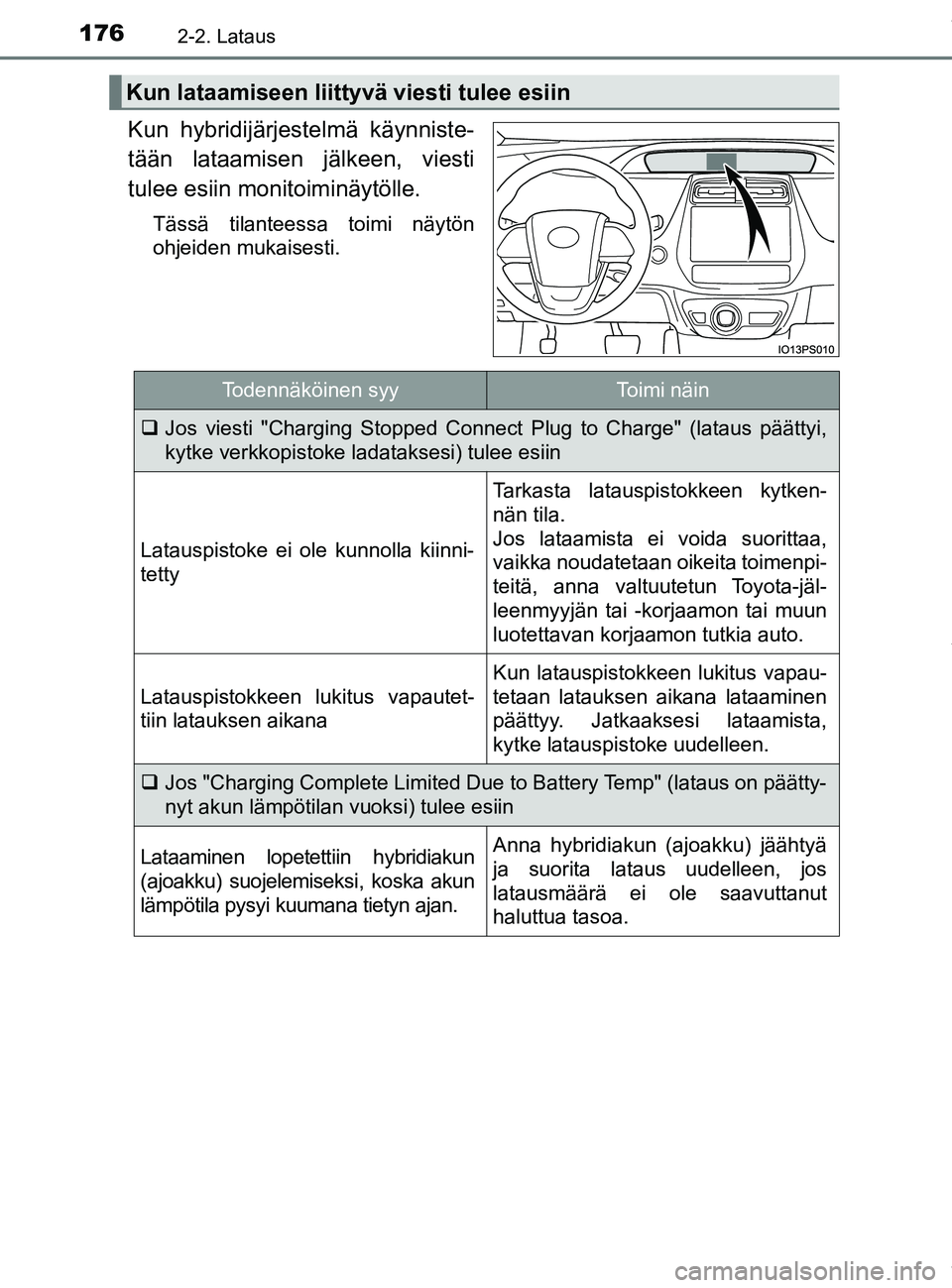

1762-2. Lataus
OM47C99FI
Kun hybridijärjestelmä käynniste-
tään lataamisen jälkeen, viesti
tulee esiin monitoiminäytölle.
Tässä tilanteessa toimi näytön
ohjeiden mukaisesti.
Kun lataamiseen liittyvä viesti tulee esiin
Todennäköinen syyToimi näin
Jos viesti "Charging Stopped Connect Plug to Charge" (lataus päättyi,
kytke verkkopistoke ladataksesi) tulee esiin
Latauspistoke ei ole kunnolla kiinni-
tetty
Tarkasta latauspistokkeen kytken-
nän tila.
Jos lataamista ei voida suorittaa,
vaikka noudatetaan oikeita toimenpi-
teitä, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun
luotettavan korjaamon tutkia auto.
Latauspistokkeen lukitus vapautet-
tiin latauksen aikana
Kun latauspistokkeen lukitus vapau-
tetaan latauksen aikana lataaminen
päättyy. Jatkaaksesi lataamista,
kytke latauspistoke uudelleen.
Jos "Charging Complete Limited Due to Battery Temp" (lataus on päätty-
nyt akun lämpötilan vuoksi) tulee esiin
Lataaminen lopetettiin hybridiakun
(ajoakku) suojelemiseksi, koska akun
lämpötila pysyi kuumana tietyn ajan.Anna hybridiakun (ajoakku) jäähtyä
ja suorita lataus uudelleen, jos
latausmäärä ei ole saavuttanut
haluttua tasoa.
OM47C99FI.book Page 176 Friday, July 13, 2018 12:44 PM

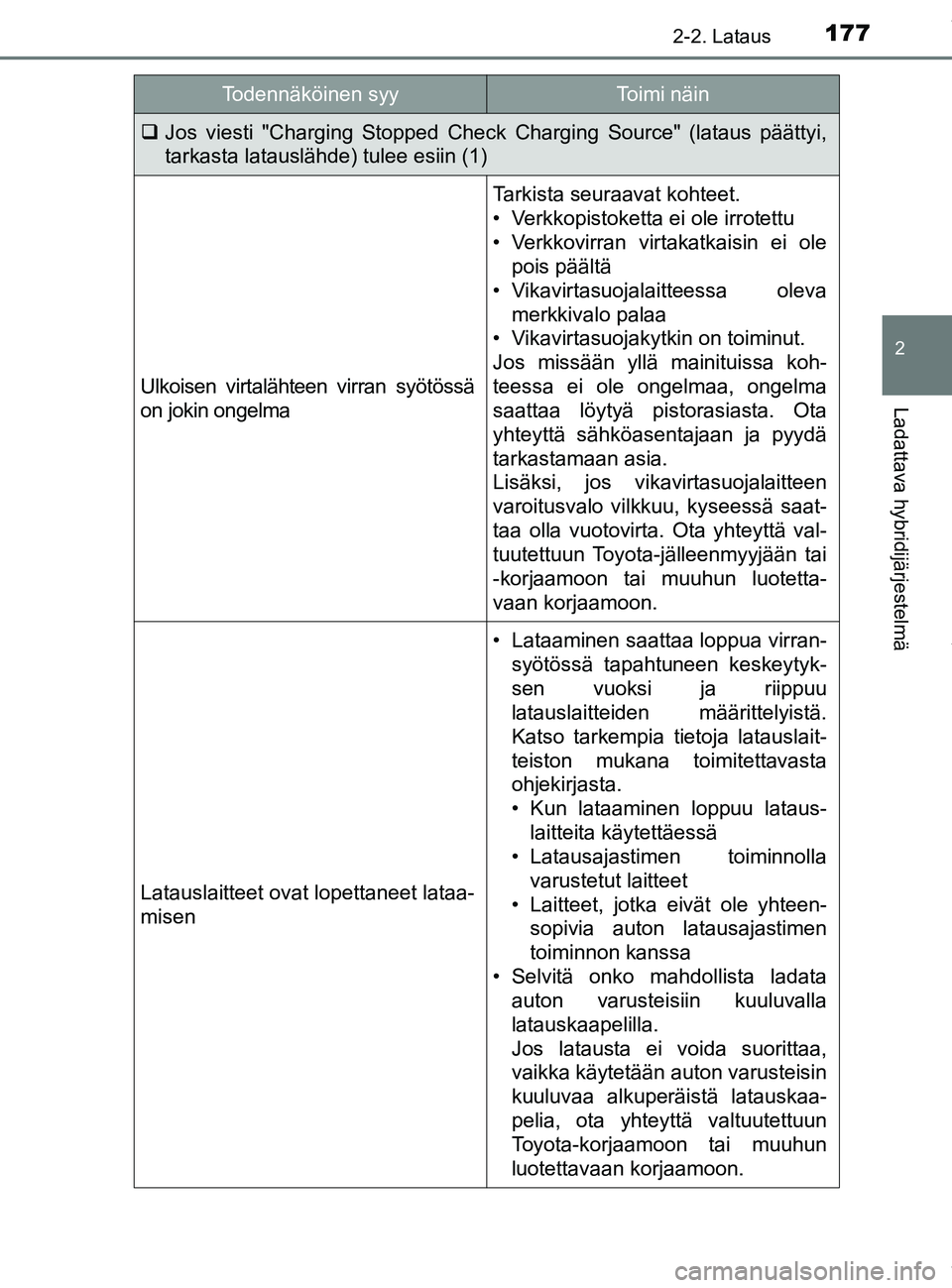

1772-2. Lataus
2
Ladattava hybridijärjestelmä
OM47C99FI
Jos viesti "Charging Stopped Check Charging Source" (lataus päättyi,
tarkasta latauslähde) tulee esiin (1)
Ulkoisen virtalähteen virran syötössä
on jokin ongelma
Tarkista seuraavat kohteet.
• Verkkopistoketta ei ole irrotettu
• Verkkovirran virtakatkaisin ei ole
pois päältä
• Vikavirtasuojalaitteessa oleva
merkkivalo palaa
• Vikavirtasuojakytkin on toiminut.
Jos missään yllä mainituissa koh-
teessa ei ole ongelmaa, ongelma
saattaa löytyä pistorasiasta. Ota
yhteyttä sähköasentajaan ja pyydä
tarkastamaan asia.
Lisäksi, jos vikavirtasuojalaitteen
varoitusvalo vilkkuu, kyseessä saat-
taa olla vuotovirta. Ota yhteyttä val-
tuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun luotetta-
vaan korjaamoon.
Latauslaitteet ovat lopettaneet lataa-
misen
• Lataaminen saattaa loppua virran-
syötössä tapahtuneen keskeytyk-
sen vuoksi ja riippuu
latauslaitteiden määrittelyistä.
Katso tarkempia tietoja latauslait-
teiston mukana toimitettavasta
ohjekirjasta.
• Kun lataaminen loppuu lataus- laitteita käytettäessä
• Latausajastimen toiminnolla
varustetut laitteet
• Laitteet, jotka eivät ole yhteen- sopivia auton latausajastimen
toiminnon kanssa
• Selvitä onko mahdollista ladata auton varusteisiin kuuluvalla
latauskaapelilla.
Jos latausta ei voida suorittaa,
vaikka käytetään auton varusteisin
kuuluvaa alkuperäistä latauskaa-
pelia, ota yhteyttä valtuutettuun
Toyota-korjaamoon tai muuhun
luotettavaan korjaamoon.
Todennäköinen syyToimi näin
OM47C99FI.book Page 177 Friday, July 13, 2018 12:44 PM

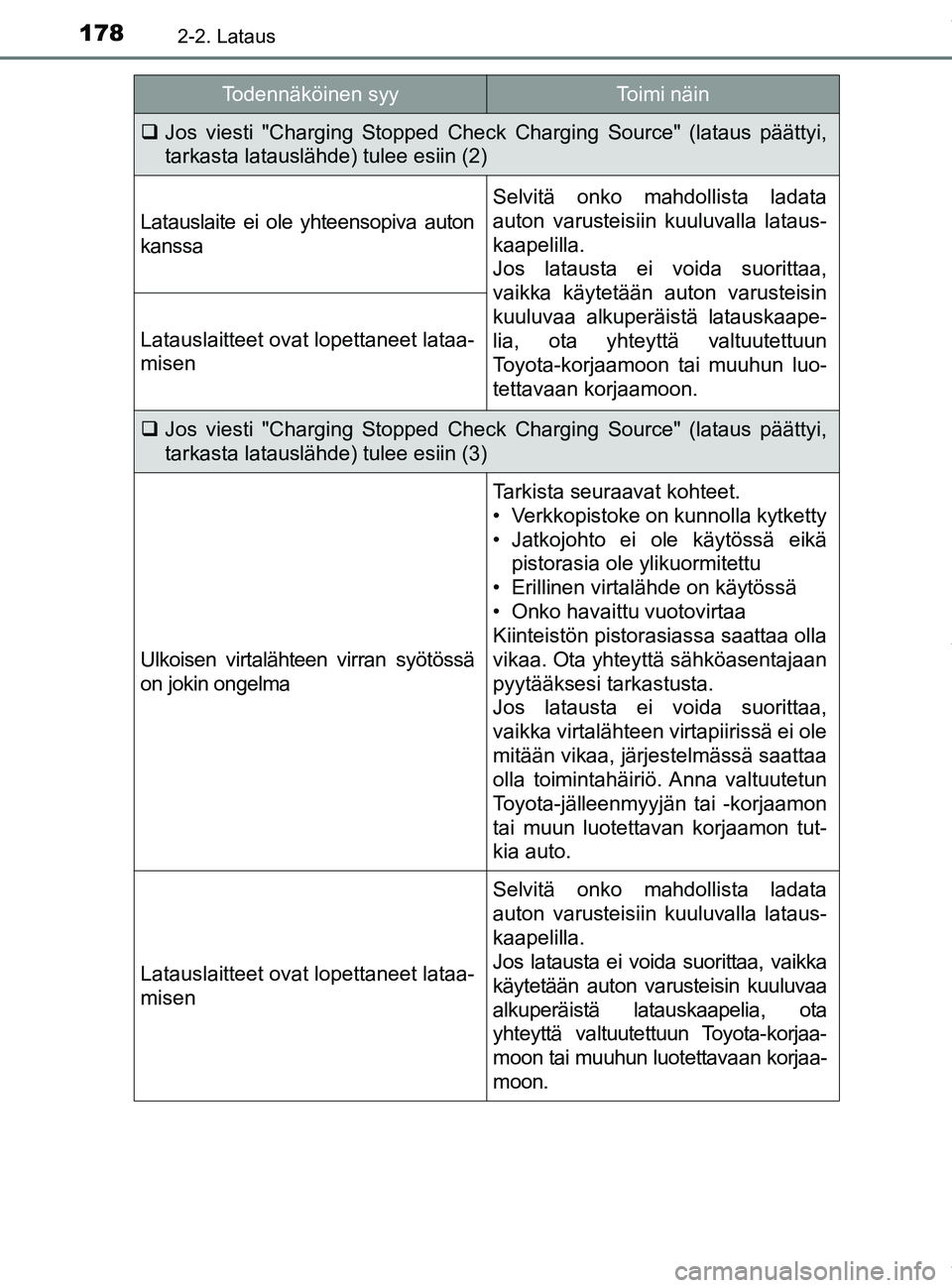

1782-2. Lataus
OM47C99FI
Jos viesti "Charging Stopped Check Charging Source" (lataus päättyi,
tarkasta latauslähde) tulee esiin (2)
Latauslaite ei ole yhteensopiva auton
kanssa
Selvitä onko mahdollista ladata
auton varusteisiin kuuluvalla lataus-
kaapelilla.
Jos latausta ei voida suorittaa,
vaikka käytetään auton varusteisin
kuuluvaa alkuperäistä latauskaape-
lia, ota yhteyttä valtuutettuun
Toyota-korjaamoon tai muuhun luo-
tettavaan korjaamoon.
Latauslaitteet ovat lopettaneet lataa-
misen
Jos viesti "Charging Stopped Check Charging Source" (lataus päättyi,
tarkasta latauslähde) tulee esiin (3)
Ulkoisen virtalähteen virran syötössä
on jokin ongelma
Tarkista seuraavat kohteet.
• Verkkopistoke on kunnolla kytketty
• Jatkojohto ei ole käytössä eikä
pistorasia ole ylikuormitettu
• Erillinen virtalähde on käytössä
• Onko havaittu vuotovirtaa
Kiinteistön pistorasiassa saattaa olla
vikaa. Ota yhteyttä sähköasentajaan
pyytääksesi tarkastusta.
Jos latausta ei voida suorittaa,
vaikka virtalähteen virtapiirissä ei ole
mitään vikaa, järjestelmässä saattaa
olla toimintahäiriö. Anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon
tai muun luotettavan korjaamon tut-
kia auto.
Latauslaitteet ovat lopettaneet lataa-
misen
Selvitä onko mahdollista ladata
auton varusteisiin kuuluvalla lataus-
kaapelilla.
Jos latausta ei voida suorittaa, vaikka
käytetään auton varusteisin kuuluvaa
alkuperäistä latauskaapelia, ota
yhteyttä valtuutettuun Toyota-korjaa-
moon tai muuhun luotettavaan korjaa-
moon.
Todennäköinen syyToimi näin
OM47C99FI.book Page 178 Friday, July 13, 2018 12:44 PM

1792-2. Lataus
2
Ladattava hybridijärjestelmä
OM47C99FI

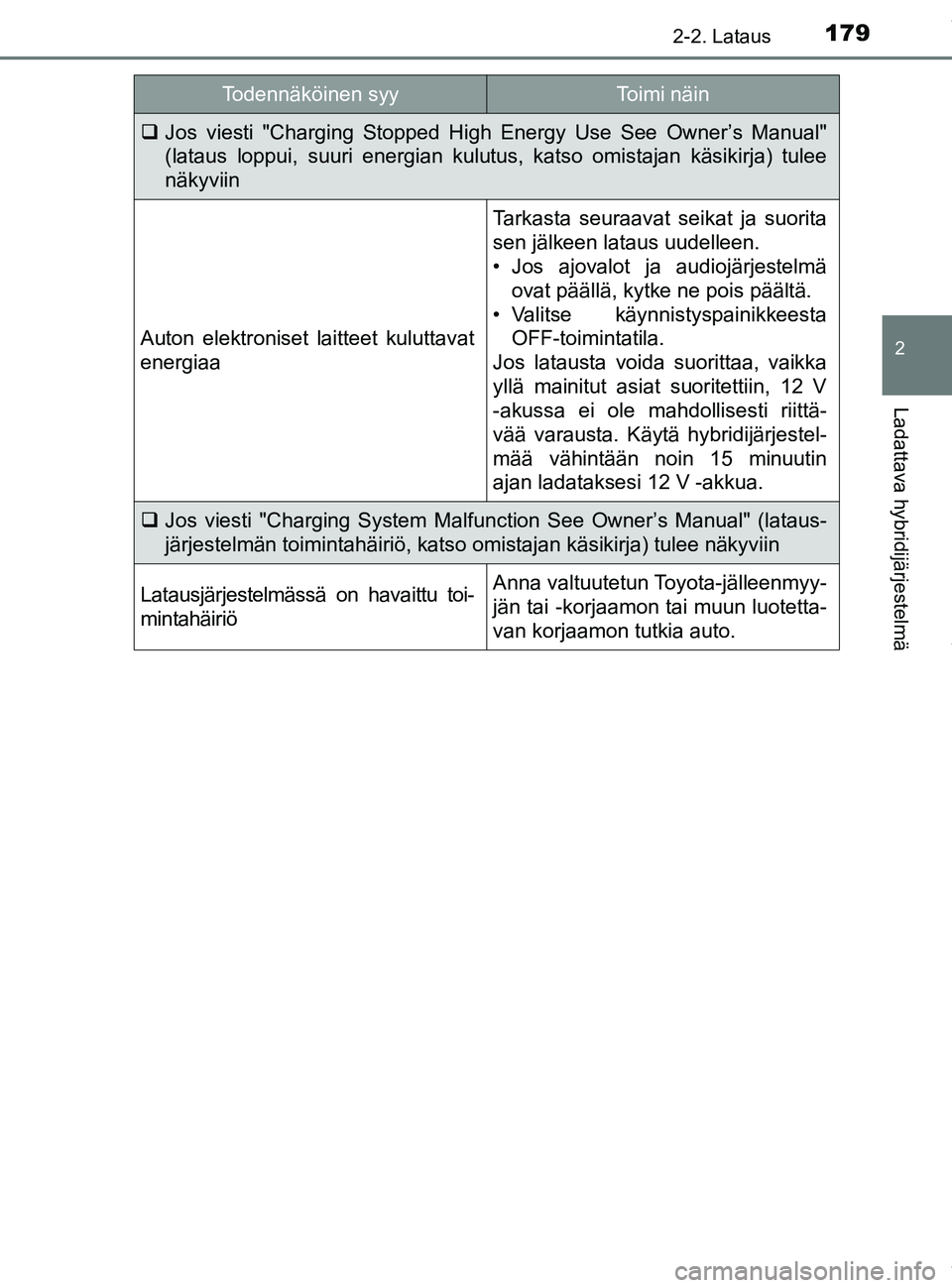

Jos viesti "Charging Stopped High Energy Use See Owner’s Manual"
(lataus loppui, suuri energian kulutus, katso omistajan käsikirja) tulee
näkyviin
Auton elektroniset laitteet kuluttavat
energiaa
Tarkasta seuraavat seikat ja suorita
sen jälkeen lataus uudelleen.
• Jos ajovalot ja audiojärjestelmä ovat päällä, kytke ne pois päältä.
• Valitse käynnistyspainikkeesta OFF-toimintatila.
Jos latausta voida suorittaa, vaikka
yllä mainitut asiat suoritettiin, 12 V
-akussa ei ole mahdollisesti riittä-
vää varausta. Käytä hybridijärjestel-
mää vähintään noin 15 minuutin
ajan ladataksesi 12 V -akkua.
 Jos viesti "Charging System Malfunction See Owner’s Manual" (lataus-
järjestelmän toimintahäiriö, katso omistajan käsikirja) tulee näkyviin
Latausjärjestelmässä on havaittu toi-
mintahäiriöAnna valtuutetun Toyota-jälleenmyy-
jän tai -korjaamon tai muun luotetta-
van korjaamon tutkia auto.
Todennäköinen syyToimi näin
OM47C99FI.book Page 179 Friday, July 13, 2018 12:44 PM

1802-2. Lataus
OM47C99FI
OM47C99FI.book Page 180 Friday, July 13, 2018 12:44 PM
