TOYOTA PRIUS PLUG-IN HYBRID 2018 Omistajan Käsikirja (in Finnish)

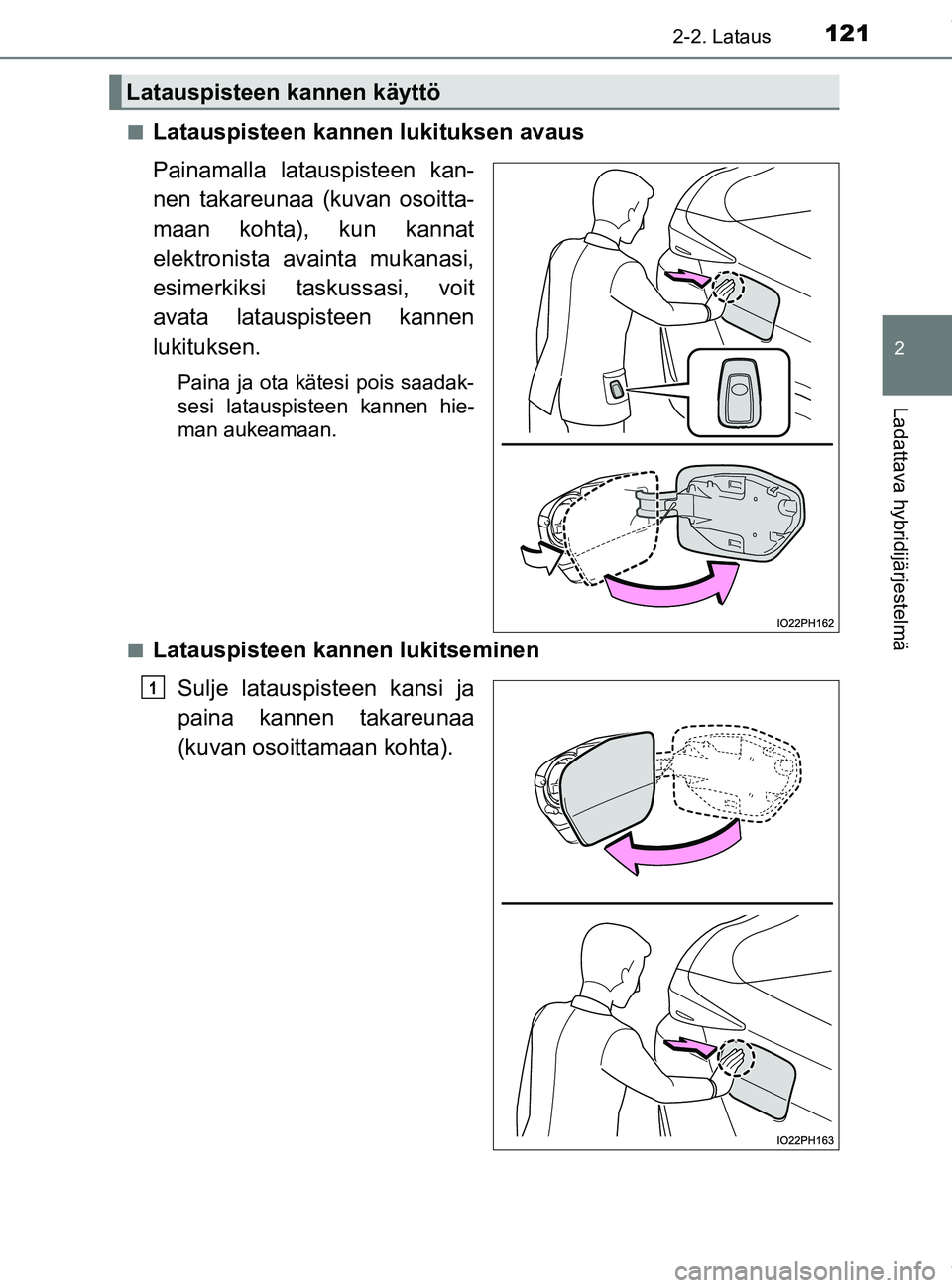

1212-2. Lataus
2
Ladattava hybridijärjestelmä
OM47C99FIn
Latauspisteen kannen lukituksen avaus
Painamalla latauspisteen kan-
nen takareunaa (kuvan osoitta-
maan kohta), kun kannat
elektronista avainta mukanasi,
esimerkiksi taskussasi, voit
avata latauspisteen kannen
lukituksen.
Paina ja ota kätesi pois saadak-
sesi latauspisteen kannen hie-
man aukeamaan.
n
Latauspisteen kannen lukitseminen Sulje latauspisteen kansi ja
paina kannen takareunaa
(kuvan osoittamaan kohta).
Latauspisteen kannen käyttö
1
OM47C99FI.book Page 121 Friday, July 13, 2018 12:44 PM

1222-2. Lataus
OM47C99FI

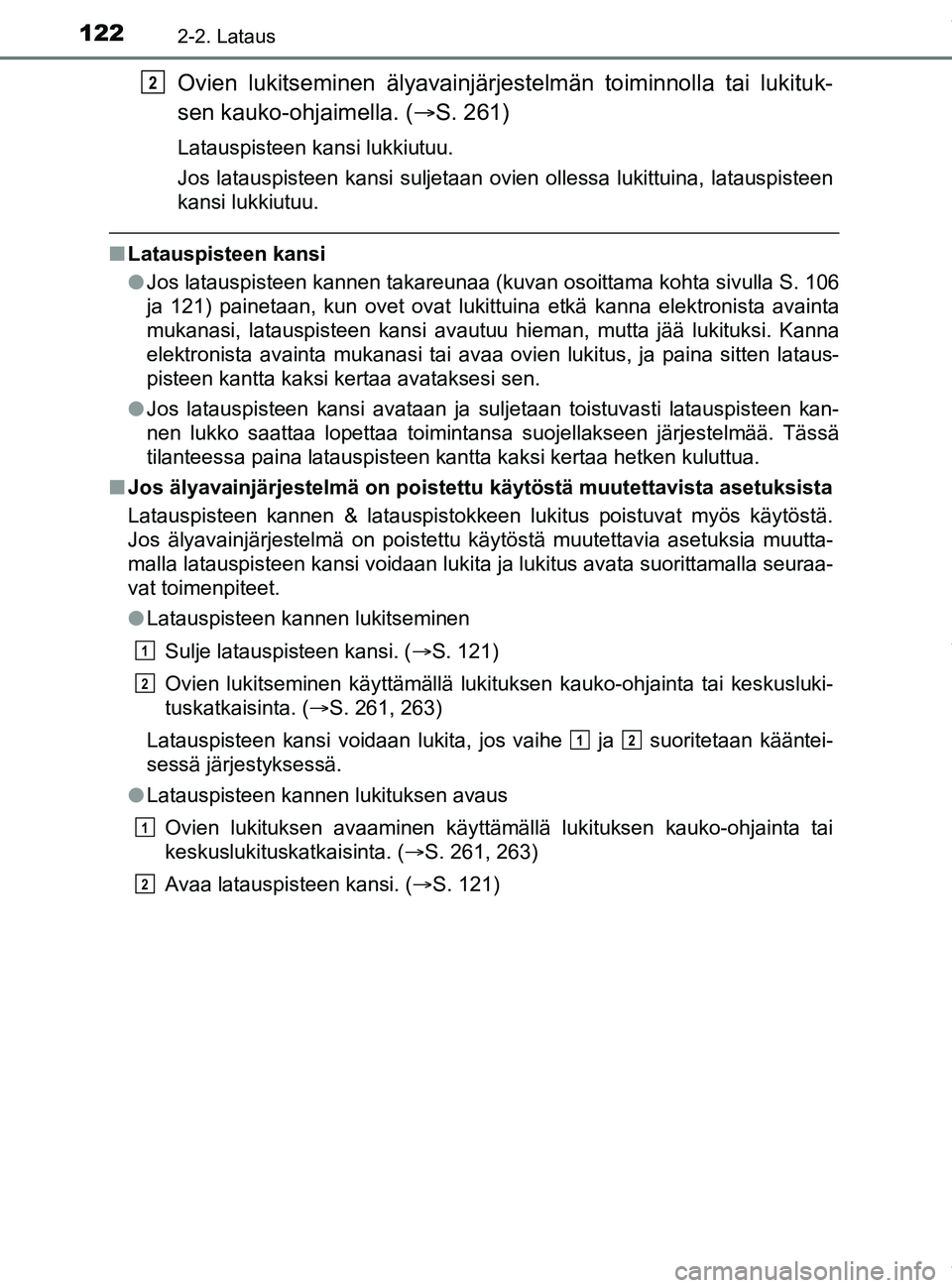

Ovien lukitseminen älyavainjärjestelmän toiminnolla tai lukituk-
sen kauko-ohjaimella. ( S. 261)
Latauspisteen kansi lukkiutuu.
Jos latauspisteen kansi suljetaan ovien ollessa lukittuina, latauspistee\
n
kansi lukkiutuu.
nLatauspisteen kansi
lJos latauspisteen kannen takareunaa (kuvan osoittama kohta sivulla S. 106
ja 121) painetaan, kun ovet ovat lukittuina etkä kanna elektronista avainta
mukanasi, latauspisteen kansi avautuu hieman, mutta jää lukituksi. Kanna
elektronista avainta mukanasi tai avaa ovien lukitus, ja paina sitten lataus-
pisteen kantta kaksi kertaa avataksesi sen.
l Jos latauspisteen kansi avataan ja suljetaan toistuvasti latauspisteen kan-
nen lukko saattaa lopettaa toimintansa suojellakseen järjestelmää. Tässä
tilanteessa paina latauspisteen kantta kaksi kertaa hetken kuluttua.
n Jos älyavainjärjestelmä on poistett u käytöstä muutettavista asetuksista
Latauspisteen kannen & latauspistokkeen lukitus poistuvat myös käytöstä.
Jos älyavainjärjestelmä on poistettu käytöstä muutettavia asetuksia muutta-
malla latauspisteen kansi voidaan lukita ja lukitus avata suorittamalla seuraa-
vat toimenpiteet.
l Latauspisteen kannen lukitseminen
Sulje latauspisteen kansi. ( S. 121)
Ovien lukitseminen käyttämällä lukituksen kauko-ohjainta tai keskusluki-
tuskatkaisinta. ( S. 261, 263)
Latauspisteen kansi voidaan lukita, jos vaihe ja suoritetaan kääntei-
sessä järjestyksessä.
l Latauspisteen kannen lukituksen avaus
Ovien lukituksen avaaminen käyttämällä lukituksen kauko-ohjainta tai
keskuslukituskatkaisinta. ( S. 261, 263)
Avaa latauspisteen kansi. ( S. 121)
2
1
2
12
1
2
OM47C99FI.book Page 122 Friday, July 13, 2018 12:44 PM

1232-2. Lataus
2
Ladattava hybridijärjestelmä
OM47C99FIn

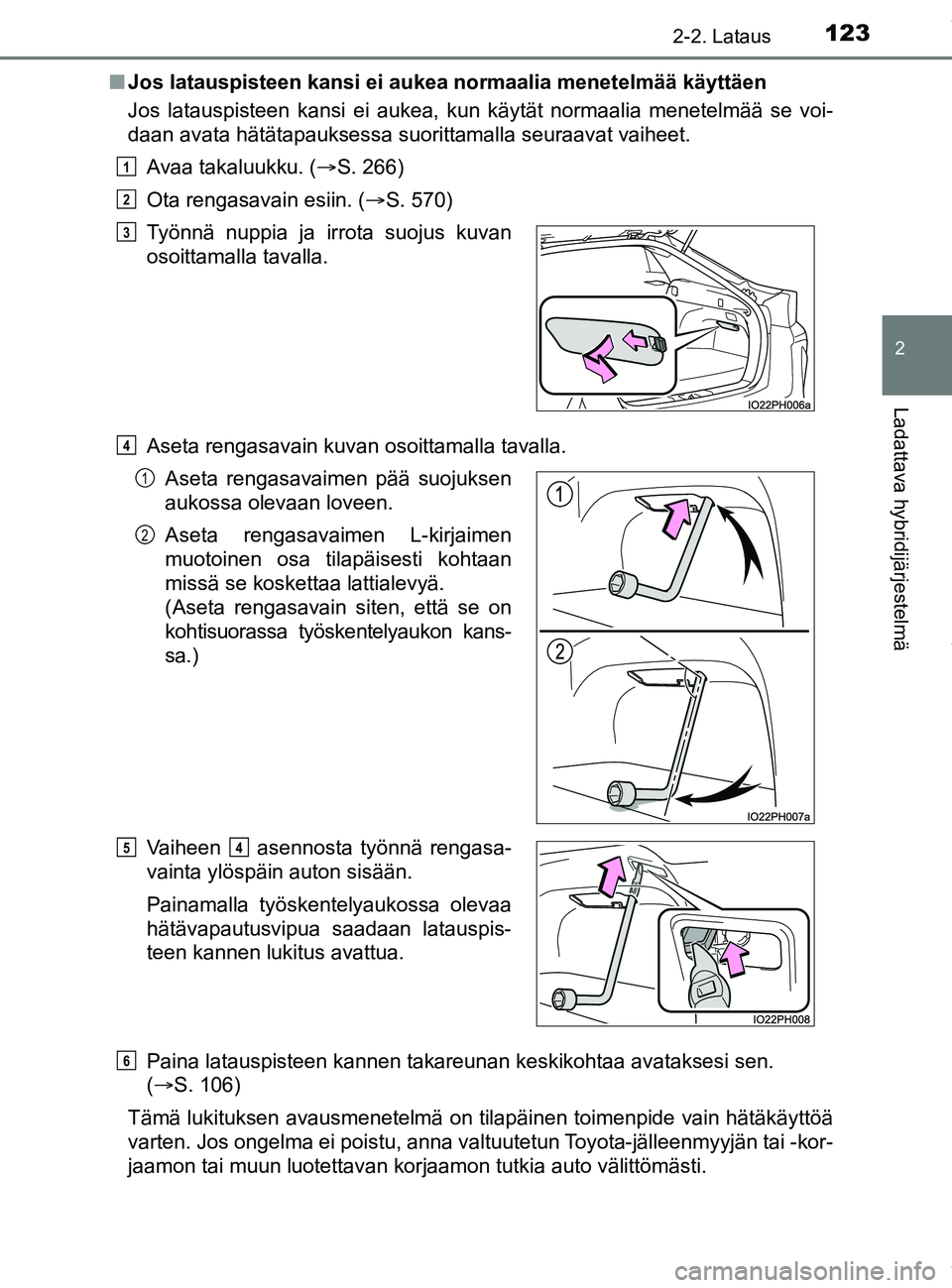

Jos latauspisteen kansi ei aukea normaalia menetelmää käyttäen
Jos latauspisteen kansi ei aukea, kun käytät normaalia menetelmää se voi-
daan avata hätätapauksessa suorittamalla seuraavat vaiheet.
Avaa takaluukku. ( S. 266)
Ota rengasavain esiin. ( S. 570)
Aseta rengasavain kuvan osoittamalla tavalla.
Paina latauspisteen kannen takareunan keskikohtaa avataksesi sen.
( S. 106)
Tämä lukituksen avausmenetelmä on tilapäinen toimenpide vain hätäkäyttöä
varten. Jos ongelma ei poistu, anna valtuutetun Toyota-jälleenmyyjän tai -kor-
jaamon tai muun luotettavan korjaamon tutkia auto välittömästi. Työnnä nuppia ja irrota suojus kuvan
osoittamalla tavalla.
Aseta rengasavaimen pää suojuksen
aukossa olevaan loveen.
Aseta rengasavaimen L-kirjaimen
muotoinen osa tilapäisesti kohtaan
missä se koskettaa lattialevyä.
(Aseta rengasavain siten, että se on
kohtisuorassa työskentelyaukon kans-
sa.)
Vaiheen asennosta työnnä rengasa-
vainta ylöspäin auton sisään.
Painamalla työskentelyaukossa olevaa
hätävapautusvipua saadaan latauspis-
teen kannen lukitus avattua.
1
2
3
4
1
2
54
6
OM47C99FI.book Page 123 Friday, July 13, 2018 12:44 PM

1242-2. Lataus
OM47C99FI

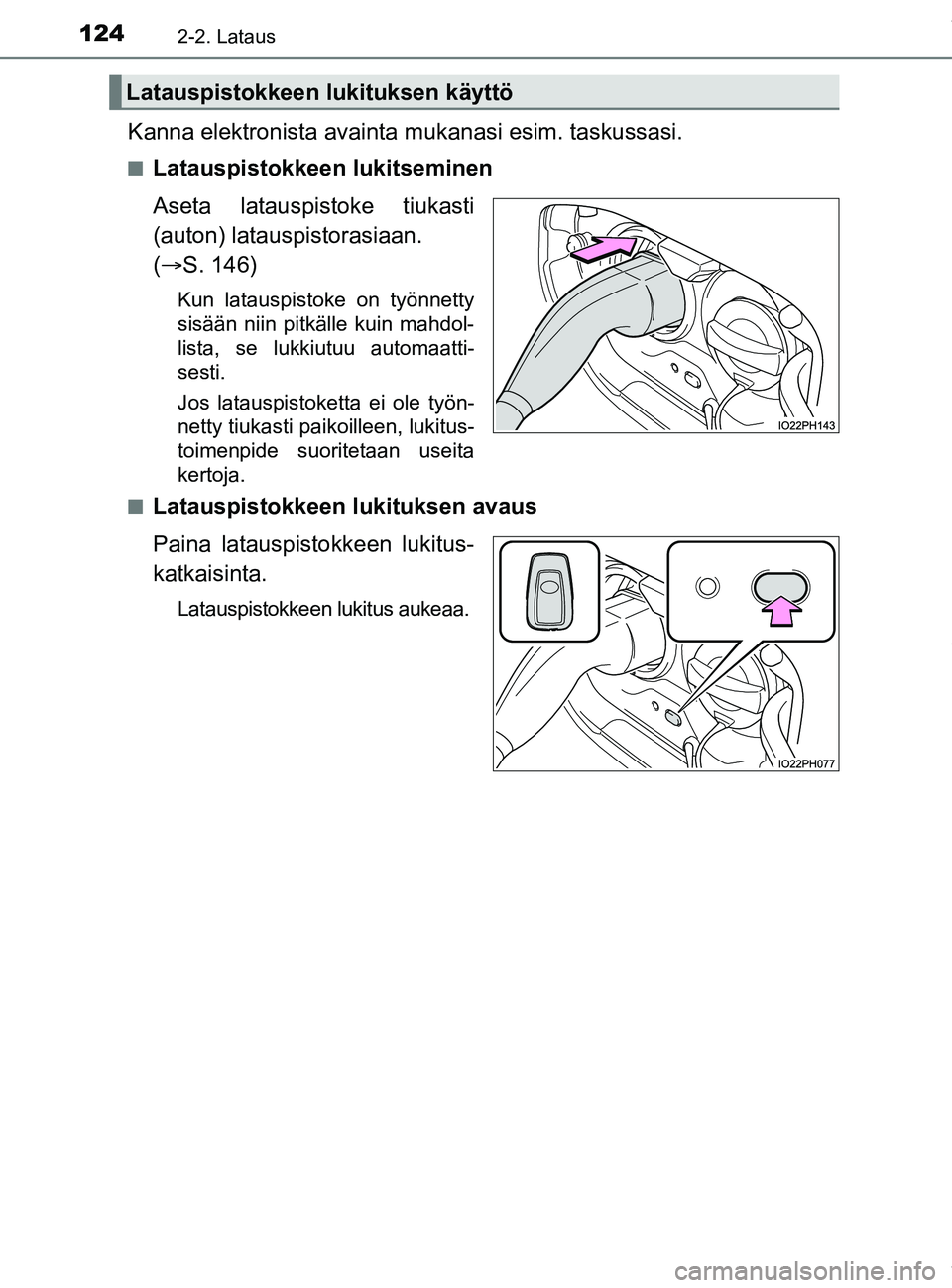

Kanna elektronista avainta mukanasi esim. taskussasi.
nLatauspistokkeen lukitseminen
Aseta latauspistoke tiukasti
(auton) latauspistorasiaan.
( S. 146)
Kun latauspistoke on työnnetty
sisään niin pitkälle kuin mahdol-
lista, se lukkiutuu automaatti-
sesti.
Jos latauspistoketta ei ole työn-
netty tiukasti paikoilleen, lukitus-
toimenpide suoritetaan useita
kertoja.
n
Latauspistokkeen lukituksen avaus
Paina latauspistokkeen lukitus-
katkaisinta.
Latauspistokkeen lukitus aukeaa.
Latauspistokkeen lukituksen käyttö
OM47C99FI.book Page 124 Friday, July 13, 2018 12:44 PM

1252-2. Lataus
2
Ladattava hybridijärjestelmä
OM47C99FI

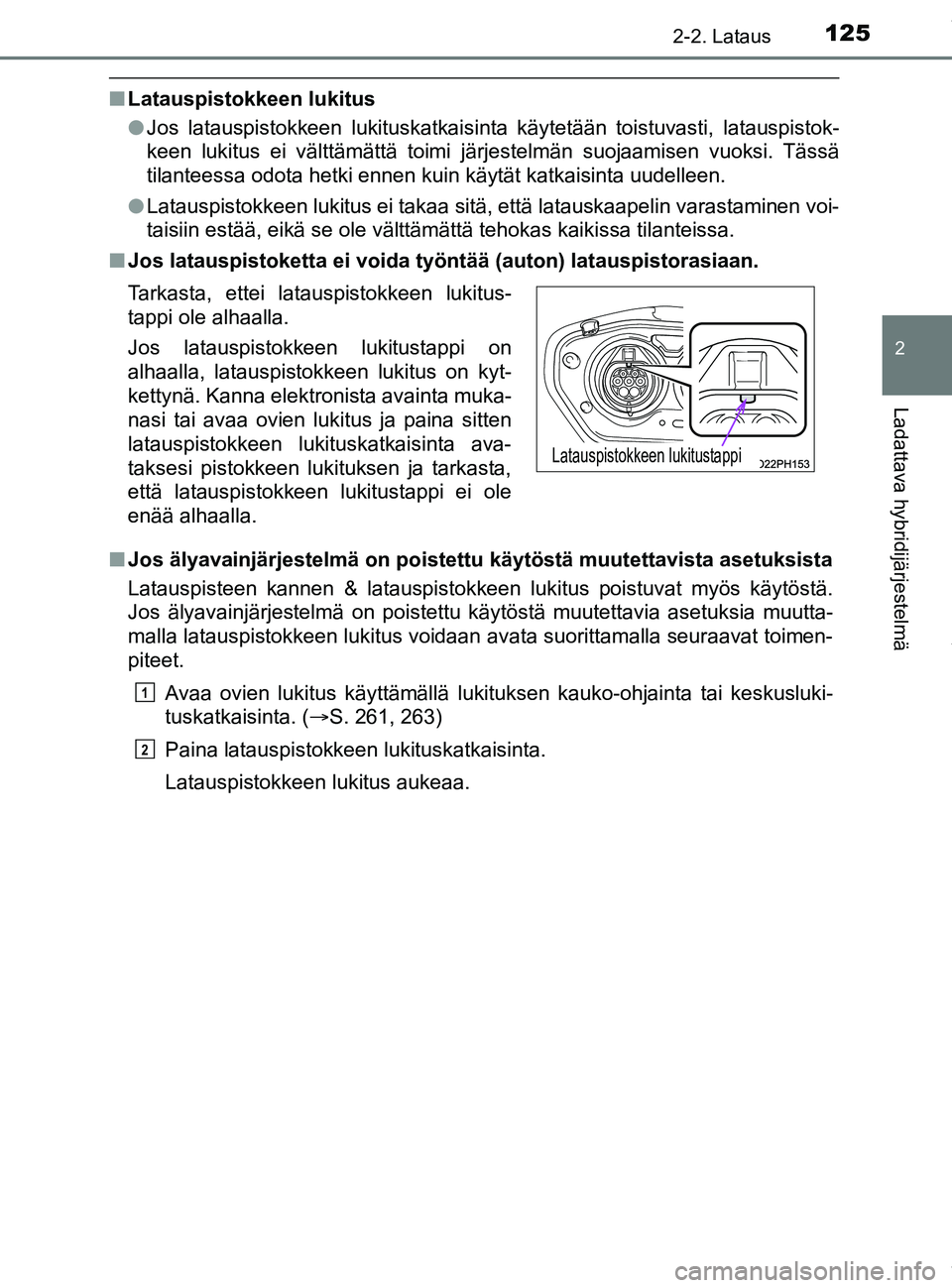

nLatauspistokkeen lukitus
lJos latauspistokkeen lukituskatkaisinta käytetään toistuvasti, \
latauspistok-
keen lukitus ei välttämättä toimi järjestelmän suojaamisen vuoksi. Tässä
tilanteessa odota hetki ennen kuin käytät katkaisinta uudelleen.
l Latauspistokkeen lukitus ei takaa sitä, että latauskaapelin varastaminen voi-
taisiin estää, eikä se ole välttämättä tehokas kaik\
issa tilanteissa.
n Jos latauspistoketta ei voida työntää (auton) latauspistorasiaan.
n Jos älyavainjärjestelmä on poistett u käytöstä muutettavista asetuksista
Latauspisteen kannen & latauspistokkeen lukitus poistuvat myös käytöstä.
Jos älyavainjärjestelmä on poistettu käytöstä muutettavia asetuksia muutta-
malla latauspistokkeen lukitus voidaan avata suorittamalla seuraavat toi\
men-
piteet.
Avaa ovien lukitus käyttämällä lukituksen kauko-ohjainta tai keskusluki-
tuskatkaisinta. ( S. 261, 263)
Paina latauspistokkeen lukituskatkaisinta.
Latauspistokkeen lukitus aukeaa.
Tarkasta, ettei latauspistokkeen lukitus-
tappi ole alhaalla.
Jos latauspistokkeen lukitustappi on
alhaalla, latauspistokkeen lukitus on kyt-
kettynä. Kanna elektronista avainta muka-
nasi tai avaa ovien lukitus ja paina sitten
latauspistokkeen lukituskatkaisinta ava-
taksesi pistokkeen lukituksen ja tarkasta,
että latauspistokkeen lukitustappi ei ole
enää alhaalla.
Latauspistokkeen lukitustappi
1
2
OM47C99FI.book Page 125 Friday, July 13, 2018 12:44 PM

1262-2. Lataus
OM47C99FIn

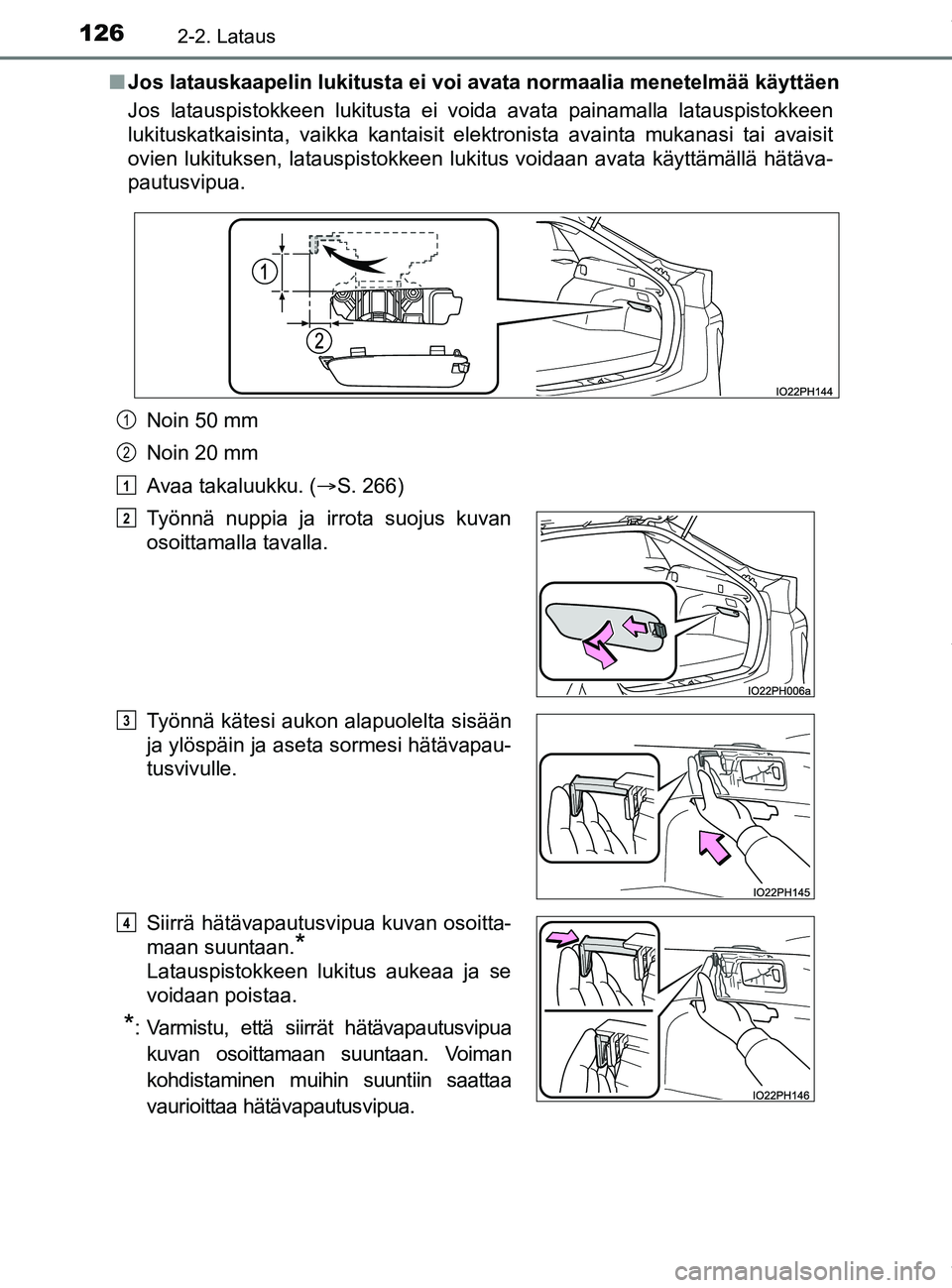

Jos latauskaapelin lukitusta ei vo i avata normaalia menetelmää käyttäen
Jos latauspistokkeen lukitusta ei voida avata painamalla latauspistokkeen
lukituskatkaisinta, vaikka kantaisit elektronista avainta mukanasi tai avaisit
ovien lukituksen, latauspistokkeen lukitus voidaan avata käyttämällä hätäva-
pautusvipua.
Noin 50 mm
Noin 20 mm
Avaa takaluukku. ( S. 266)
Työnnä nuppia ja irrota suojus kuvan
osoittamalla tavalla.
Työnnä kätesi aukon alapuolelta sisään
ja ylöspäin ja aseta sormesi hätävapau-
tusvivulle.
Siirrä hätävapautusvipua kuvan osoitta-
maan suuntaan.
*
Latauspistokkeen lukitus aukeaa ja se
voidaan poistaa.
*: Varmistu, että siirrät hätävapautusvipua
kuvan osoittamaan suuntaan. Voiman
kohdistaminen muihin suuntiin saattaa
vaurioittaa hätävapautusvipua.
1
2
1
2
3
4
OM47C99FI.book Page 126 Friday, July 13, 2018 12:44 PM

1272-2. Lataus
2
Ladattava hybridijärjestelmä

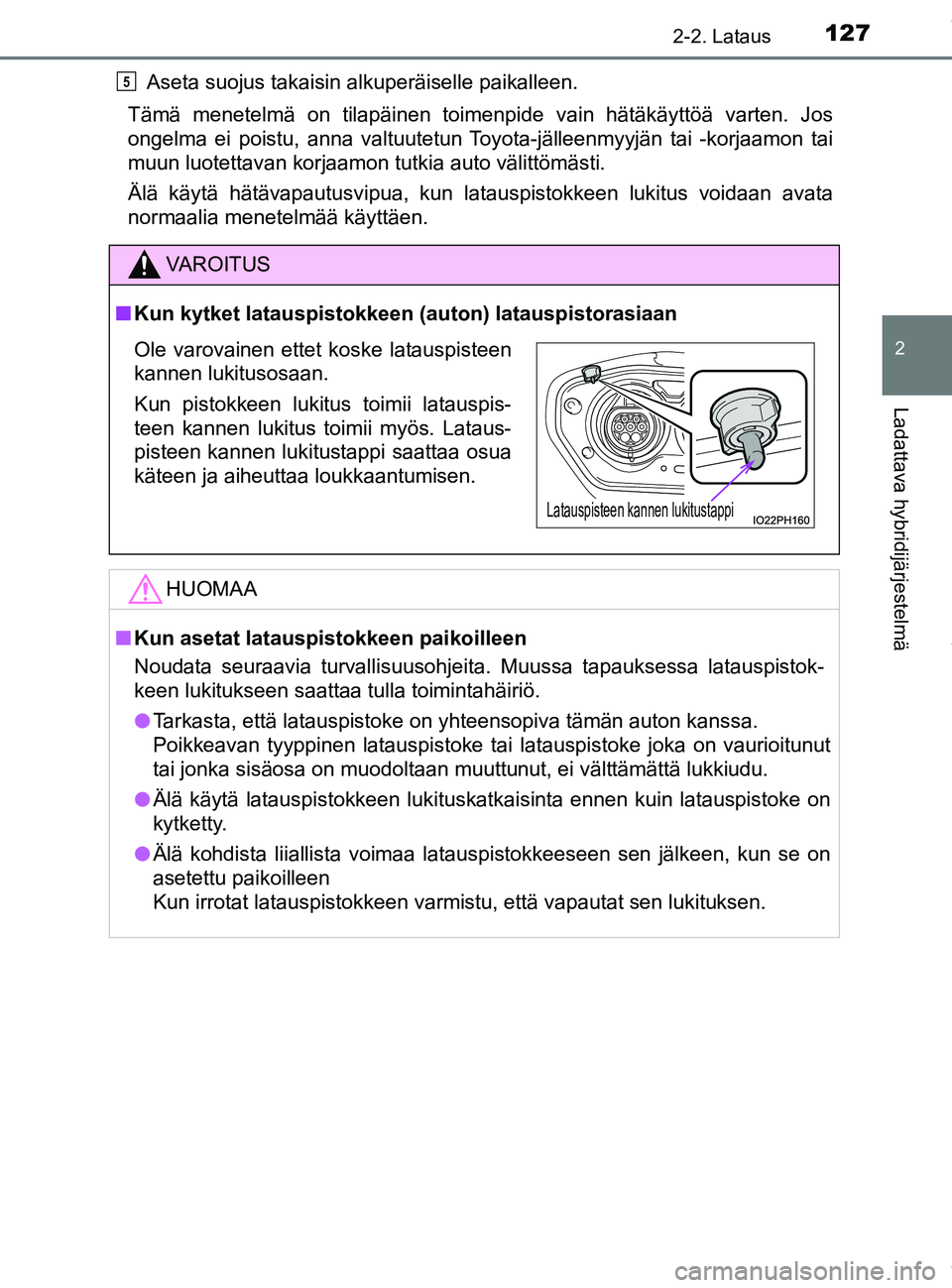

OM47C99FIAseta suojus takaisin alkuperäiselle paikalleen.
Tämä menetelmä on tilapäinen toimenpide vain hätäkäyttöä varten. Jos
ongelma ei poistu, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai
muun luotettavan korjaamon tutkia auto välittömästi.
Älä käytä hätävapautusvipua, kun latauspistokkeen lukitus voidaan avata
normaalia menetelmää käyttäen.
VAROITUS
n Kun kytket latauspistokkeen (auton) latauspistorasiaan
HUOMAA
nKun asetat latauspistokkeen paikoilleen
Noudata seuraavia turvallisuusohjeita. Muussa tapauksessa latauspistok-
keen lukitukseen saattaa tulla toimintahäiriö.
l Tarkasta, että latauspistoke on yhteensopiva tämän auton kanssa.
Poikkeavan tyyppinen latauspistoke tai latauspistoke joka on vaurioitunut
tai jonka sisäosa on muodoltaan muuttunut, ei välttämättä lukkiudu.
l Älä käytä latauspistokkeen lukituskatkaisinta ennen kuin latauspistoke on
kytketty.
l Älä kohdista liiallista voimaa latauspistokkeeseen sen jälkeen, kun se on
asetettu paikoilleen
Kun irrotat latauspistokkeen varmistu, että vapautat sen lukituksen.
5
Ole varovainen ettet koske latauspisteen
kannen lukitusosaan.
Kun pistokkeen lukitus toimii latauspis-
teen kannen lukitus toimii myös. Lataus-
pisteen kannen lukitustappi saattaa osua
käteen ja aiheuttaa loukkaantumisen.
Latauspisteen kannen lukitustappi
OM47C99FI.book Page 127 Friday, July 13, 2018 12:44 PM

1282-2. Lataus
OM47C99FI

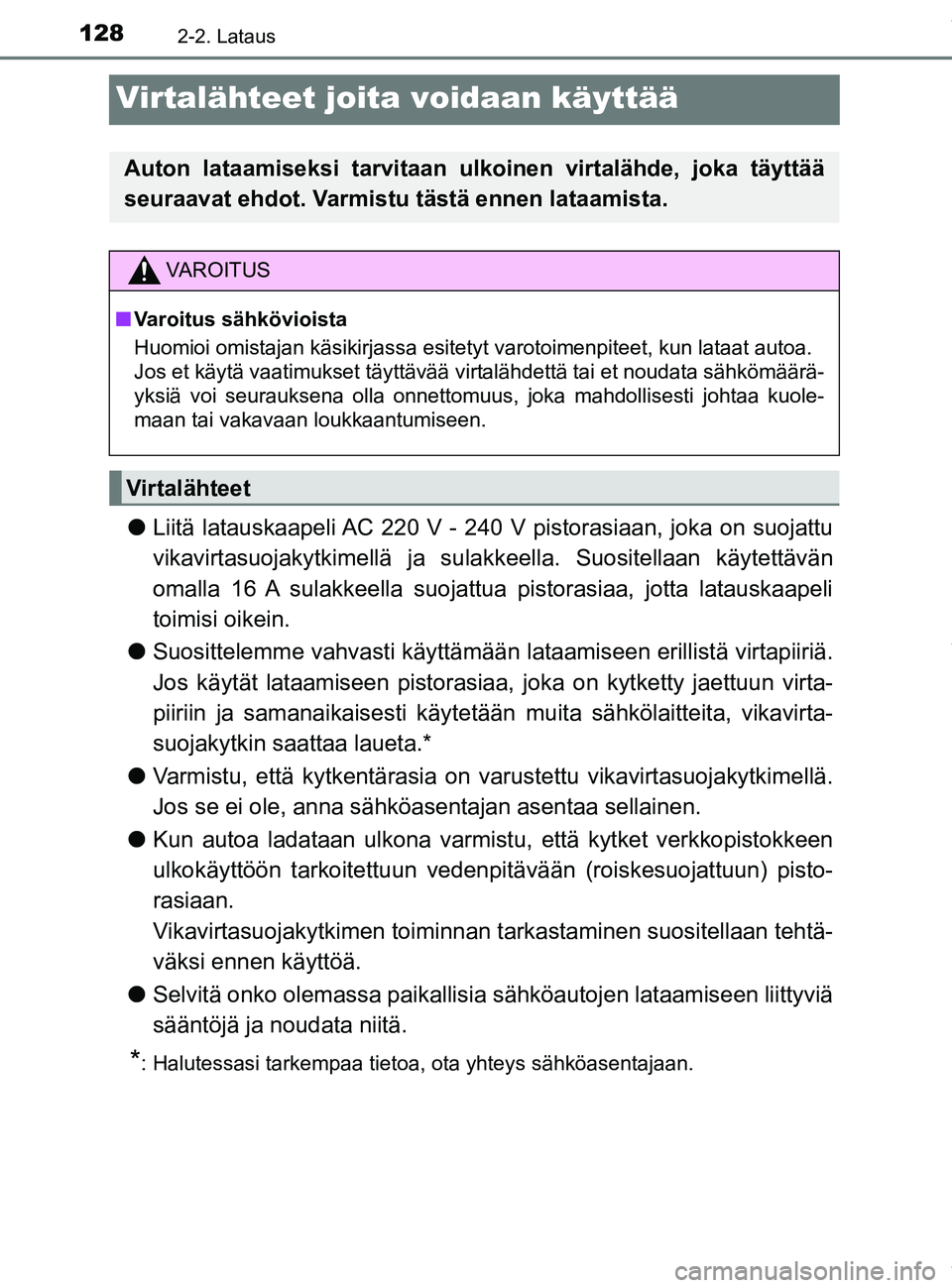

Virtalähteet joita voidaan käyttää
lLiitä latauskaapeli AC 220 V - 240 V pistorasiaan, joka on suojattu
vikavirtasuojakytkimellä ja sula kkeella. Suositellaan käytettävän
omalla 16 A sulakkeella suojattua pistorasiaa, jotta latauskaapeli
toimisi oikein.
l Suosittelemme vahvasti käyttämään lataamiseen erillistä virtapiiriä.
Jos käytät lataamiseen pistorasiaa, joka on kytketty jaettuun virta-
piiriin ja samanaikaisesti käytetään muita sähkölaitteita, vikavirta-
suojakytkin saattaa laueta.*
l Varmistu, että kytkentärasia on va rustettu vikavirtasuojakytkimellä.
Jos se ei ole, anna sähköasentajan asentaa sellainen.
l Kun autoa ladataan ulkona varmistu , että kytket verkkopistokkeen
ulkokäyttöön tarkoitettuun vedenpi tävään (roiskesuojattuun) pisto-
rasiaan.
Vikavirtasuojakytkimen toiminnan ta rkastaminen suositellaan tehtä-
väksi ennen käyttöä.
l Selvitä onko olemassa paikallisia sähköautojen lataamiseen liittyviä
sääntöjä ja noudata niitä.
*: Halutessasi tarkempaa tietoa, ota yhteys sähköasentajaan.
Auton lataamiseksi tarvitaan ulkoinen virtalähde, joka täyttää
seuraavat ehdot. Varmistu tästä ennen lataamista.
VAROITUS
nVaroitus sähkövioista
Huomioi omistajan käsikirjassa esitetyt varotoimenpiteet, kun lataat autoa.
Jos et käytä vaatimukset täyttävää virtalähdettä tai et noudata sähkömäärä-
yksiä voi seurauksena olla onnettomuus, joka mahdollisesti johtaa kuole-
maan tai vakavaan loukkaantumiseen.
Virtalähteet
OM47C99FI.book Page 128 Friday, July 13, 2018 12:44 PM

1292-2. Lataus
2
Ladattava hybridijärjestelmä
OM47C99FI

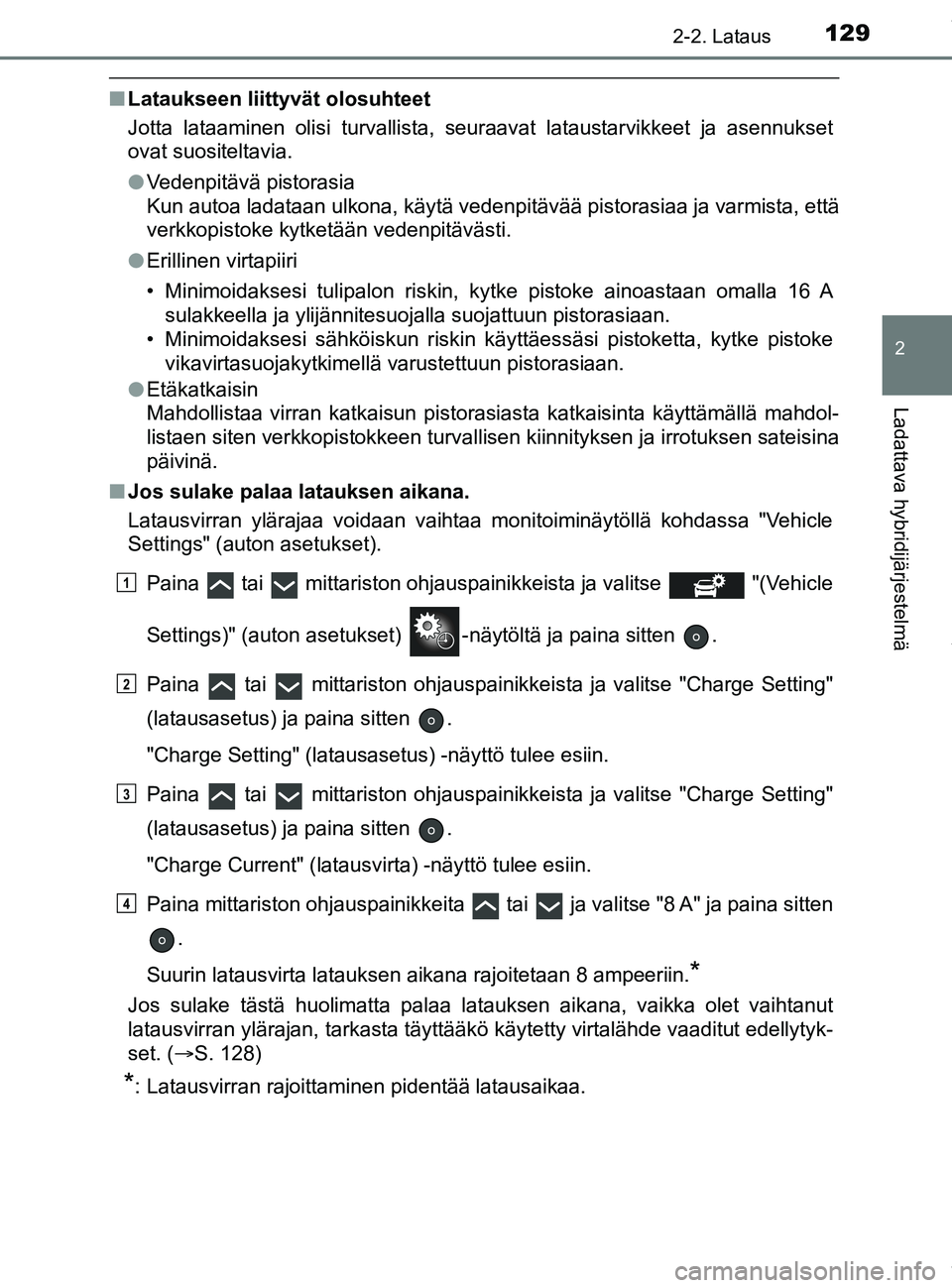

nLataukseen liittyvät olosuhteet
Jotta lataaminen olisi turvallista, seuraavat lataustarvikkeet ja asennukset
ovat suositeltavia.
lVedenpitävä pistorasia
Kun autoa ladataan ulkona, käytä vedenpitävää pistorasiaa ja varmista, että
verkkopistoke kytketään vedenpitävästi.
l Erillinen virtapiiri
• Minimoidaksesi tulipalon riskin, kytke pistoke ainoastaan omalla 16 A
sulakkeella ja ylijännitesuojalla suojattuun pistorasiaan.
• Minimoidaksesi sähköiskun riskin käyttäessäsi pistoketta, kytke pistoke
vikavirtasuojakytkimellä varustettuun pistorasiaan.
l Etäkatkaisin
Mahdollistaa virran katkaisun pistorasiasta katkaisinta käyttämällä mahdol-
listaen siten verkkopistokkeen turvallisen kiinnityksen ja irrotuksen sateisina
päivinä.
n Jos sulake palaa latauksen aikana.
Latausvirran ylärajaa voidaan vaihtaa monitoiminäytöllä kohdassa "Vehicle
Settings" (auton asetukset).
Paina tai mittariston ohjauspainikkeista ja valitse "(Vehicle
Settings)" (auton asetukset) -näytöltä ja paina sitten .
Paina tai mittariston ohjauspainikkeista ja valitse "Charge Setting"
(latausasetus) ja paina sitten .
"Charge Setting" (latausasetus) -näyttö tulee esiin.
Paina tai mittariston ohjauspainikkeista ja valitse "Charge Setting"
(latausasetus) ja paina sitten .
"Charge Current" (latausvirta) -näyttö tulee esiin.
Paina mittariston ohjauspainikkeita tai ja valitse "8 A" ja paina sitten .
Suurin latausvirta latauksen aikana rajoitetaan 8 ampeeriin.
*
Jos sulake tästä huolimatta palaa latauksen aikana, vaikka olet vaihtanut
latausvirran ylärajan, tarkasta täyttääkö käytetty virtalähde vaaditut edellytyk-
set. ( S. 128)
*: Latausvirran rajoittaminen pidentää latausaikaa.
1
2
3
4
OM47C99FI.book Page 129 Friday, July 13, 2018 12:44 PM

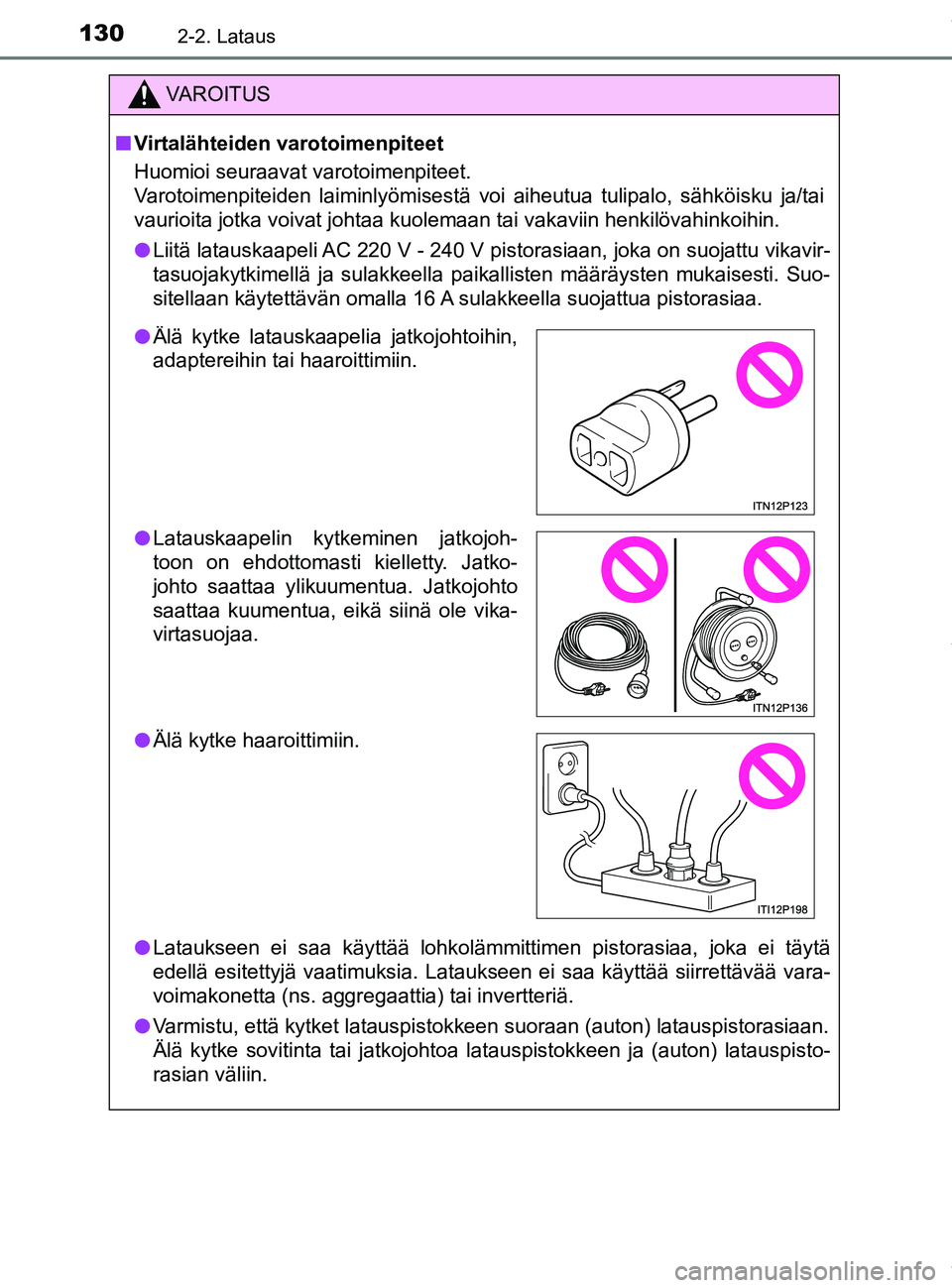

1302-2. Lataus
OM47C99FI
VAROITUS
nVirtalähteiden varotoimenpiteet
Huomioi seuraavat varotoimenpiteet.
Varotoimenpiteiden laiminlyömisestä voi aiheutua tulipalo, sähköisku ja/tai
vaurioita jotka voivat johtaa kuolemaan tai vakaviin henkilövahinkoihin.
l Liitä latauskaapeli AC 220 V - 240 V pistorasiaan, joka on suojattu vikavir-
tasuojakytkimellä ja sulakkeella paikallisten määräysten mukaisesti. Suo-
sitellaan käytettävän omalla 16 A sulakkeella suojattua pistorasiaa.
l Lataukseen ei saa käyttää lohkolämmittimen pistorasiaa, joka ei täytä
edellä esitettyjä vaatimuksia. Lataukseen ei saa käyttää siirrettävää vara-
voimakonetta (ns. aggregaattia) tai invertteriä.
l Varmistu, että kytket latauspistokkeen suoraan (auton) latauspistorasiaan.
Älä kytke sovitinta tai jatkojohtoa latauspistokkeen ja (auton) latauspisto-
rasian väliin.
lÄlä kytke latauskaapelia jatkojohtoihin,
adaptereihin tai haaroittimiin.
l Latauskaapelin kytkeminen jatkojoh-
toon on ehdottomasti kielletty. Jatko-
johto saattaa ylikuumentua. Jatkojohto
saattaa kuumentua, eikä siinä ole vika-
virtasuojaa.
l Älä kytke haaroittimiin.
OM47C99FI.book Page 130 Friday, July 13, 2018 12:44 PM
