TOYOTA PRIUS PLUG-IN HYBRID 2020 Bruksanvisningar (in Swedish)
Manufacturer: TOYOTA, Model Year: 2020, Model line: PRIUS PLUG-IN HYBRID, Model: TOYOTA PRIUS PLUG-IN HYBRID 2020Pages: 736, PDF Size: 142.59 MB
Page 191 of 736

1913. Instrumentgrupp
3
Instrumentgrupp
OM47D72SE
Kontrollerna på ratten kan användas till att växla skärmar och ändra
inställningar som är relaterade till funktionerna som visas på skärmen.
Varje gång knappen trycks in väx-
lar mätarställningen vägmätaren
bland vägmätare, trippmätare,
etc, och bränsleförbrukningen för
respektive sträcka växlar även.
( → sid. 209)
Tryck på , , eller
för att utföra funktioner som att
skrolla skärmen
*, växla innehåll
på displayen
* och flytta markö-
ren.
Den här knappen används till att utföra åtgärder som att välja en
aktuell funktion eller växla mellan På och Av.
Displayen återgår till föregående skärm när du trycker på knapp en.
*: På skärmar där skärmen kan rullas och displayen kan skiftas visas marke-
ringar som indikerar rätt riktning (t.ex. och ).
Funktioner relatera de till kombinationsinstrumentet
1
2
3
4
OM47D72SE_edit.book Page 19 1 Thursday, October 8, 2020 6:12 PM
Page 192 of 736

1923. Instrumentgrupp
OM47D72SE
När du trycker på knapparna ändras belysningen i instrumentgruppen
enligt följande.
Nivån på ljusstyrkan i instrumentgruppen kan väljas beroende på om bak-
ljusen är tända och ljusnivån i omgivningen. ( →sid. 197)
Mörkare
Ljusare
När du trycker in knapparna visas
skärmen med justeringsalternativ
(snabbmeddelande
*) på huvuddis-
playen.
*: Strax efter det att åtgärden är avslutad slocknar snabbmeddelandet. Dess-
utom kan snabbmeddelandet stängas av och sättas på genom instäl lning
på “Meter Customize”. ( →sid. 245)
Viss information visas automatiskt enligt startknappens läge, bilens
skick, etc.
■Vid start av hybridsystemet
När hybridsystemet startas
visas en öppningsanimering på
de två skärmarna.
När animeringen är avslutad
växlar skärmen till normal
skärm.
Öppningsanimeringen kan
stängas av i någon av följande
situationer.
• Om växelläget ändras till annat läge än P
• Om den intelligenta parkeringsassistansen (i förekommande fall)
sätts på
Belysning av instrumentpanelen
1
2
Information som visas automatiskt
OM47D72SE_edit.book Page 19 2 Thursday, October 8, 2020 6:12 PM
Page 193 of 736

1933. Instrumentgrupp
3
Instrumentgrupp
OM47D72SE
■När förarstödssystemen är igång
När förarstödssystem, som aktiv farthållare från 0 km/tim
( → sid. 391) och LTA (Linjeavkännare) ( →sid. 369), används visas
automatiskt information som är relaterad till respektive system på
informationsdisplayen beroende på situationen.
Uppgifter om informationen som visas och innehållet på displayen
beskrivs på sidan för respektive system.
■
Om det finns information om bilen
Om ett växelläge väljs av misstag eller om ett problem uppstår i ett
system i bilen visas ett varningsmeddelande (eller en bild) på infor-
mationsdisplayen.
Om ett varningsmeddelande visas ska du följa anvisningarna i på dis-
playen. ( →sid. 641)
■
När startknappen stängs av (modeller med rörelsedetektor)
Skärmen för att sätta på eller
stänga av rörelsedetektorn visas
på informationsdisplayen.
( → sid. 75)
■När hybridsystemet stängs av
●När hybridsystemet är avstängt visas “Ending” på informations-
displayen (i cirka 30 sekunder
*1).
När “Ending” visas kan följande information visas med en tryck-
ning på , , eller på ratten.
OM47D72SE_edit.book Page 19 3 Thursday, October 8, 2020 6:12 PM
Page 194 of 736

1943. Instrumentgrupp
OM47D72SE
Resultatet för respektive Eco-funktion (→sid. 225, 239)
Eco-resultat och rekommendation
Körtid sedan hybrid systemet startades
Körd sträcka sedan hybridsystemet startades
Genomsnittlig bränsleförbruknin g sedan hybridsystemet star-
tades
Information om näs ta laddningsschema
*2
Inställning på/av för “Charge Now” ( →sid. 170)
Inställningen kan alterneras för varje tryckning på .
*1: Skärmen stängs av omedelbart om dörrarna låses.
*2: Den kan visas när laddningsscheman registreras.
(→ sid. 162)
●En kontrollskärm för “Traction Battery Cooler” visas eventuellt
när hybridsystemet stängs av. (i förekommande fall) (→ sid. 141)
1
2
3
4
5
6
7
OM47D72SE_edit.book Page 19 4 Thursday, October 8, 2020 6:12 PM
Page 195 of 736

1953. Instrumentgrupp
3
Instrumentgrupp
OM47D72SE
Utför åtgärder på skärmen (→sid. 235) på informationsdis-
playen för att ställa in tiden.
■Ställa in tiden
Tryck på eller på ratten och välj .
Tryck på eller på ratten och välj .
Tryck på för att visa markören.
Tryck på eller på rat-
ten för att justera markörens
läge, tryck sedan på eller för att ändra inställning.
Om 12-timmarsklockan har valts
visas “12H” och om 24-timmar-
sklockan har valts visas “24H”.
Vid inställning av minuter startar funktionen automatiskt från 00 sekun-
der.
Tryck på för att återgå till föregående skärm när inställninge n är
avslutad.
Klocka, inställning
1
2
3
4
OM47D72SE_edit.book Page 19 5 Thursday, October 8, 2020 6:12 PM
Page 196 of 736

1963. Instrumentgrupp
OM47D72SE
■Ställa om minutvisningenTryck på eller på ratten och välj .
Tryck på eller på rat-
ten och välj .
Tryck på .
Minutvisningen ändras till “00”.*
*
: t.ex. 1:00 to 1:29 → 1:00
1:30 to 1:59 → 2:00
1
2
3
OM47D72SE_edit.book Page 19 6 Thursday, October 8, 2020 6:12 PM
Page 197 of 736

1973. Instrumentgrupp
3
Instrumentgrupp
OM47D72SE
■Mätarna och displayen tänds när
Startknappen är i tändningsläge.
■ Justera ljusstyrkan fö r instrumentgruppen ( →
sid. 192)
● Nivån på ljusstyrkan kan väljas beroende på om bakljusen är tän da och ljus-
nivån i omgivningen, enligt tabellen nedan.
*: Ljusstyrka i 22 nivåer visas på inställningsskärmen Ljusstyrka n blir star-
kast om en annan nivå än 1:a nivån (den mörkaste) väljs. Om en annan
nivå än 1:a eller 22:a väljs när bakljusen tänds på en mörk plats ställs ljus-
styrkan på instrumentgruppen in på den valda nivån.
● Om bakljusen tänds i en mörk omgivning dämpas belysningen i instrument-
gruppen. Om ljusstyrkan i instrumentgruppen ställs in på minimum eller
maximum (1:a eller 22:a nivån) dämpas inte instrumentgruppen äv en om
bakljusen är tända.
■ Vid bortkoppling eller inko ppling av 12-voltsbatteriet
Inställningarna för klockan nollställs.
■ Inställning av kalender
●Kontrollskärmen visas varje gång startknappen trycks till tändningsläge tills
kalenderinställningen är avslutad.
● När kalenderinställningarna är gjorda kan de ändras bland instä llningarna i
“Meter customize”. ( →sid. 245)
Bakljusen är släcktaBakljusen är tända
I ljus omgivning2 nivåer*2 nivåer*
I mörk omgivning22 nivåer
Om inställning av kalendern avbryts om 12-
voltsbatteriet byts ut eller om det laddas ur,
eller liknande, försätts startknappen i tänd-
ningsläge efter underhåll och kontrollskär-
men för kalenderinställning visas
automatiskt på informationsskärmen.
● Om inget datum är inställt kan uppgifter
om el- och bränsleförbrukning inte lag-
ras på rätt sätt. Inte heller kan ladd-
ningsschemat fungera tillfredsställande.
Avslut alltid kalenderinställningen när
kontrollskärmen för kalenderinställning
visas. ( →sid. 242)
OM47D72SE_edit.book Page 19 7 Thursday, October 8, 2020 6:12 PM
Page 198 of 736

1983. Instrumentgrupp
OM47D72SE
■LCD-skärm
Små prickar eller ljusfläckar kan synas på displayen. Detta fenomen är vanligt
i LCD-skärmar och innebär inga problem vid användning av skärmen.
■ Popup-meddelande
Vissa funktioner, t.ex. körlägesväljaren och luftkonditionering en är funktions-
länkade och popup-meddelanden visas på informationsdisplayen. Om
popup-meddelandena för dessa funktioner inte önskas kan de stän gas av i
“Meter Customize”. ( →sid. 245)
VARNING
■ Undvika en olycka
■ Varning för användning under körning
Av säkerhetsskäl ska du undvika att använda den rattmonterade kontrollen
under körning så mycket det går, titta inte heller för mycket på informations-
displayen under körning. Stanna bilen när du ska använda kontro llen. I
annat fall kan ratten stötas till vilket kan leda till en plötslig olycka.
OBSERVERA
■Informationsdisplayen i kall väderlek
Låt kupén värmas upp innan du börjar använda LCD-displayen. Om det är
mycket kallt kan informationsdisplayen vara långsam och bildväxlingen kan
ta längre tid.
Placera inget föremål och fäst inga deka-
ler framför instrumentgruppen. Föremålet
kan dölja displayen, eller det kan reflek-
tera från displayen och möjligtvis orsaka
en olycka.
OM47D72SE_edit.book Page 19 8 Thursday, October 8, 2020 6:12 PM
Page 199 of 736

1993. Instrumentgrupp
OM47D72SE
3
Instrumentgrupp

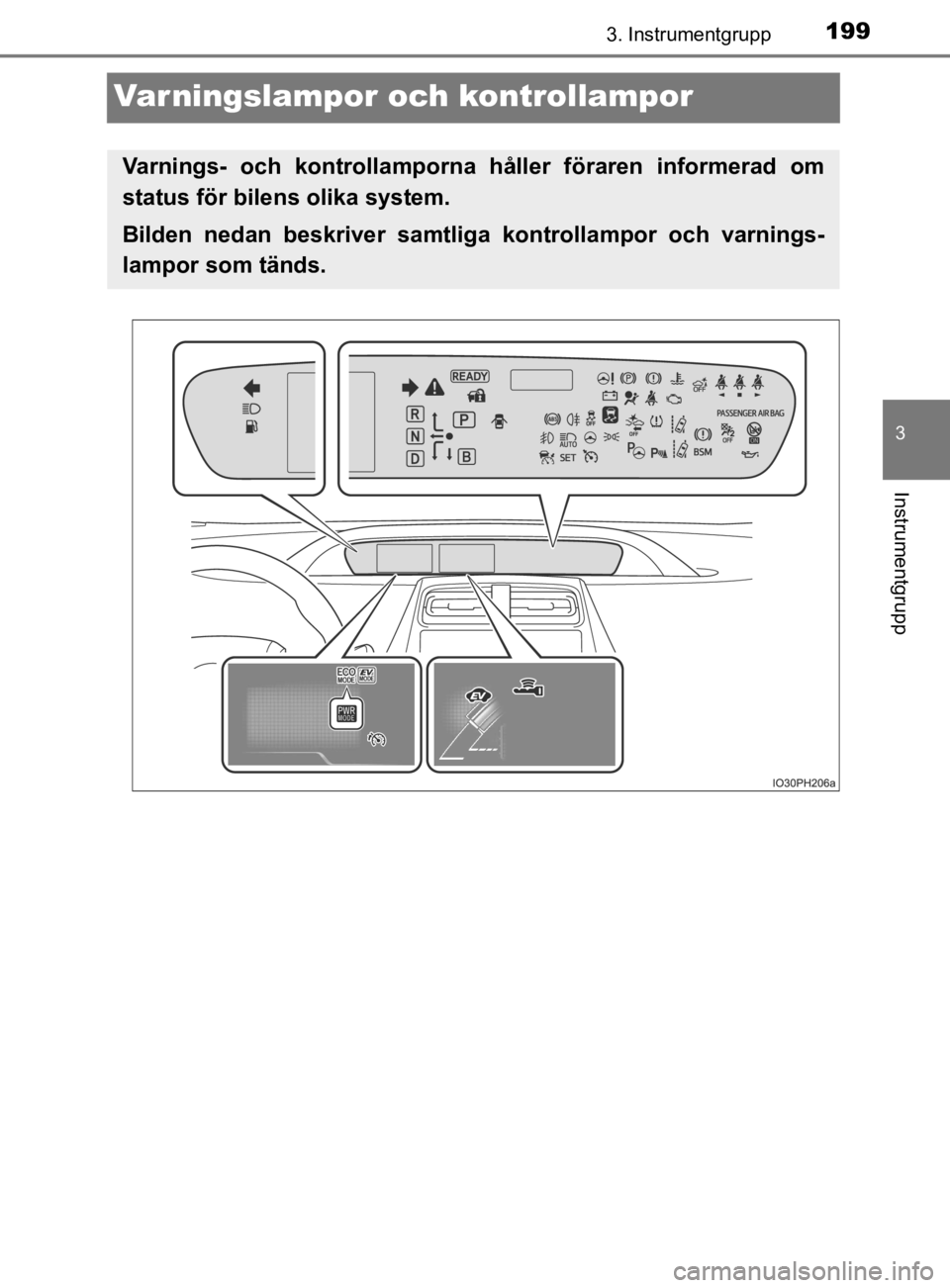

Varningslampor och kontrollampor
Varnings- och kontrollamporna håller föraren informerad om
status för bilens olika system.
Bilden nedan beskriver samtlig a kontrollampor och varnings-
lampor som tänds.
OM47D72SE_edit.book Page 19 9 Thursday, October 8, 2020 6:12 PM
Page 200 of 736

2003. Instrumentgrupp
OM47D72SE

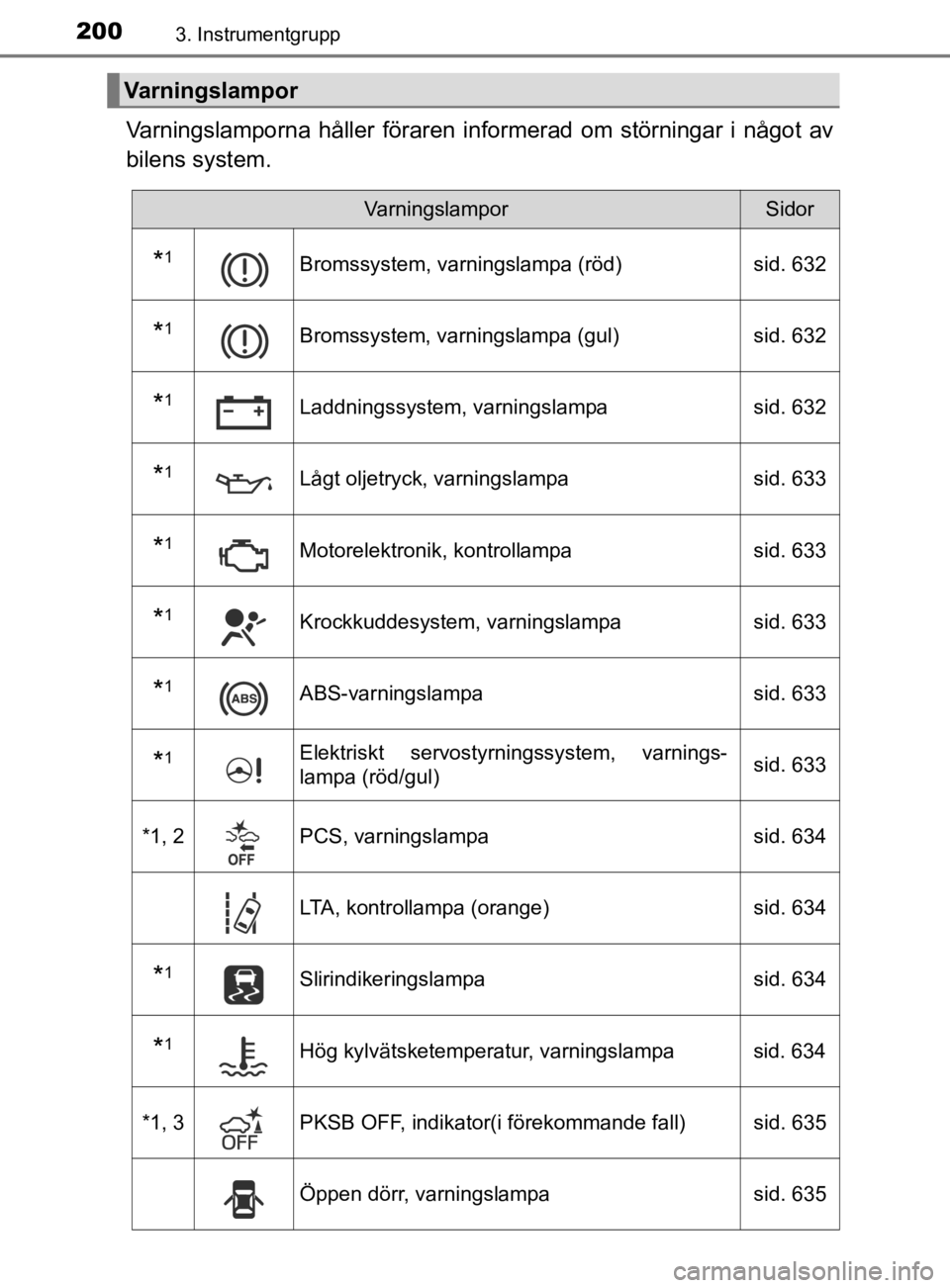

Varningslamporna håller föraren informerad om störningar i något av
bilens system.
Varningslampor
VarningslamporSidor
*1Bromssystem, varningslampa (röd) sid. 632
*1Bromssystem, varningslampa (gul)sid. 632
*1Laddningssystem, varningslampa sid. 632
*1Lågt oljetryck, varningslampasid. 633
*1Motorelektronik, kontrollampasid. 633
*1Krockkuddesystem, varningslampasid. 633
*1ABS-varningslampasid. 633
*1Elektriskt servostyrningssystem, varnings-
lampa (röd/gul) sid. 633
*1, 2
PCS, varningslampa sid. 634
LTA, kontrollampa (orange)sid. 634
*1Slirindikeringslampasid. 634
*1Hög kylvätsketemperatur, varningslampa sid. 634
*1, 3
PKSB OFF, indikator(i förekommande fall) sid. 635
Öppen dörr, varningslampa sid. 635
OM47D72SE_edit.book Page 200 Thursday, October 8, 2020 6:12 PM
