TOYOTA PRIUS PLUG-IN HYBRID 2020 Bruksanvisningar (in Swedish)

2113. Instrumentgrupp
3
Instrumentgrupp
OM47D72SE
Om RSA (Vägskyltsigenkänning) och hastighetsbegränsaren är
avstängda kan innehållet på sidoskärmen väljas.
Tryck på eller på rat-
ten, och välj sidoskärmen.
Om sidoskärmen har valts visas
på sidoskärmen.
Tryck på eller på ratten för att välja funktionen som ska
visas.
Någon av följande fyra skärmar kan visas.
Innehåll som växlas visas på sidoskärmen.
1
2
OM47D72SE_edit.book Page 21 1 Thursday, October 8, 2020 6:12 PM

2123. Instrumentgrupp
OM47D72SE

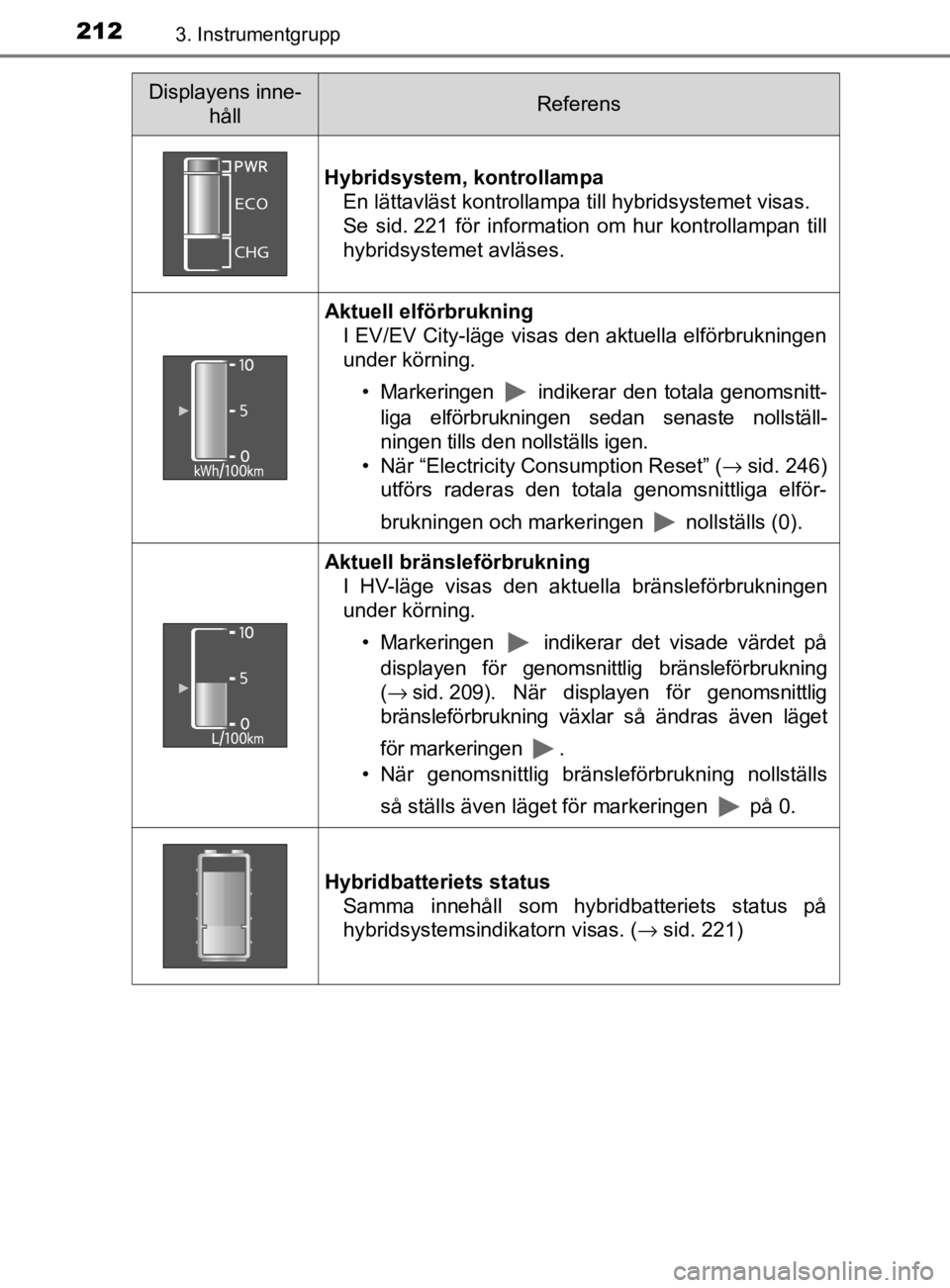

Displayens inne-hållReferens
Hybridsystem, kontrollampa En lättavläst kontrollampa till hybridsystemet visas.
Se sid. 221 för information om hur kontrollampan till
hybridsystemet avläses.
Aktuell elförbrukningI EV/EV City-läge visas den aktuella elförbrukningen
under körning.
• Markeringen indikerar den totala genomsnitt-liga elförbrukningen sedan senaste nollställ-
ningen tills den nollställs igen.
• När “Electricity Consumption Reset” ( →sid. 246)
utförs raderas den totala genomsnittliga elför-
brukningen och markeringen nollställs (0).
Aktuell bränsleförbrukning
I HV-läge visas den aktuella bränsleförbrukningen
under körning.
• Markeringen indikerar det visade värdet pådisplayen för genomsnittlig bränsleförbrukning
(→ sid. 209). När displayen för genomsnittlig
bränsleförbrukning växlar så ändras även läget
för markeringen .
• När genomsnittlig bränsleförbrukning nollställs
så ställs även läget för markeringen på 0.
Hybridbatteriets status Samma innehåll som hybridbatteriets status på
hybridsystemsindikatorn visas. ( →sid. 221)
OM47D72SE_edit.book Page 21 2 Thursday, October 8, 2020 6:12 PM

2133. Instrumentgrupp
3
Instrumentgrupp
OM47D72SE
■Utetemperatur, display
●I följande situationer visas inte alltid korrekt utetemperatur eller visningen
kan ta längre tid än normalt att uppdateras.
• När bilen står stilla, eller vid körning i låg hastighet (under 20 km/tim)
• Vid plötslig förändring av utetemperaturen (vid körning in i/ut ur garage
eller tunnel etc.)
● Om “–” eller “E” visas kan en funktionsstörning föreligga i systemet.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer kontrollera bilen.
■ Elförbrukning
Om enheten är inställd på “km/tim”:
Elförbrukning innebär förbrukningen av elektricitet under körning i EV-läge,
motsvarande bränsleförbrukningen för bensindrivna fordon. För d en här bilen
visas elektricitet som förbrukas per 100 km (“kWh/100 km”) som elförbruk-
ning på respektive skärm.
Om enheten är inställd på “MPH” (i förekommande fall):
Elförbrukning innebär förbrukningen av elektricitet under körning i EV-läge,
motsvarande bränsleförbrukningen för bensindrivna fordon. För d en här bilen
visas den körda sträckan som kWh av förbrukad elektricitet (“miles/kWh”)
som elförbrukning på respektive skärm.
■ EV räckvidd
→ sid. 105
■ Körsträcka till tom tank
●Sträckan beräknas utifrån bilens genomsnittliga bränsleförbrukn ing. Därför
kan den verkliga körsträckan skilja sig från den som visas.
● Om du inte fyller på tillräckligt med bränsle uppdateras eventuellt inte dis-
playen.
Tryck startknappen till avstängt läge medan du tankar bilen. Displayen upp-
dateras eventuellt inte om bilen tankas utan att startknappen har tryckts till
avstängt läge.
OM47D72SE_edit.book Page 21 3 Thursday, October 8, 2020 6:12 PM

2143. Instrumentgrupp
OM47D72SE
■Växla körläge (→sid. 408)
*: Den animerade bilden som visas när körläget ändras kan stängas av med
en inställning bland “Meter Customize”. ( →sid. 245)
Om körläget ändras, ändras även körlä-
gesindikatorn och en animerad bild
* visas
på informationsdisplayen.
Bakgrundsfärgen på huvudskärm, energi-
övervakning (→ sid. 218) och hybridsys-
temsindikator ( →sid. 221) växlar enligt
följande.
KörlägenBakgrundsfärg
Normalt läge Grön
KraftlägeRöd
Körläge EcoBlå
OM47D72SE_edit.book Page 214 Thursday, October 8, 2020 6:12 PM

2153. Instrumentgrupp
OM47D72SE
3
Instrumentgrupp
Informationsdisplay
Information som hänför sig till res-
pektive symbol på informations-
displayens övre del kan visas.
Symbolerna väljs med kontrol-
lerna på ratten.
Symboler visas när du trycker på eller på ratten och de
slocknar kort efter du har tryckt på
knappen.
Skärmar som är kopplade till bilens funktioner viss eventuellt automatiskt
enligt driftstatus för respektive funktion.
Olika typer av information om bi len kan visas, inklusive drifts-
status for varje system och uppgifter relaterade till Eco-körning.
Inställningarna för varje system kan ändras enligt förarens öns-
kemål.
Information på displayen
OM47D72SE_edit.book Page 21 5 Thursday, October 8, 2020 6:12 PM

2163. Instrumentgrupp
OM47D72SE
*: Om det finns ett varningsmeddelande som kan visas ändras färgen på till gult.
Menysym-bolerInnehållSidor
Körinformation Energimonitorn som visar hybridsystemets
driftsstatus, eller annan information, exempel-
vis el- och bränsleförbrukning visas. sid. 217
Display för inställning av klockan Klockans inställningar kan ändras. sid. 235
Ljudanläggningslänkad display Informationen som är relaterad till naviga-
tionssystemet visas. sid. 236
Ljudanläggningslänkad display
Inställningar för ljudanläggningen kan ändras.sid. 236
Skärm för inställning av luftkonditioneringen
Inställningar för luftkonditioneringen kan änd-
ras.
sid. 237
Förarstödssystem, information Information som är relaterad till förarstödssys-
tem, t.ex. LTA (Linjeavkännare) och aktiv fart-
hållare från 0 km/tim visas.
sid. 241
Visning av varningsmeddelanden*
Varningsmeddelanden visas.sid. 241
Visning av inställningarInställningar av bilens funktioner, instru-
mentvisningar, etc, kan ändras.
sid. 242
OM47D72SE_edit.book Page 21 6 Thursday, October 8, 2020 6:12 PM

2173. Instrumentgrupp
3
Instrumentgrupp
OM47D72SE
Tryck på eller på ratten och välj symbolen till önskad funk-
tion.
Den valda symbolen markeras och visningen växlar till informationsskär-
men.
Om RSA (Vägskyltsigenkänning) och hastighetsbegränsaren är
avstängda, kan huvudskärmens sidoskärm också väljas. ( →sid. 211)
Använd eller på ratten för att växla innehållet på displayen.
Tryck på på skärmarna
efter behov för att välja eller
bekräfta en funktion.
På skärmar med flikar väljs flik
med en tryckning på , och vis-
ningen på skärmen kan ändras
med en tryckning på eller
på ratten.
Tryck på för att åter gå till föregående skärm.
När väljs kan följande information visas med en tryckning på eller på ratten.
● Energimonitor ( →sid. 218)
● Hybridsystem, kontrollampa (→sid. 221)
● “Bränsleförbrukningsskärm” ( →sid. 229)
● “Färdmonitor” ( →sid. 232)
● “Färdmonitor 2” ( →sid. 233)
● “Eco-dagbok” ( →sid. 234)
Grundläggande funktioner
1
2
Flik
3
Körinformation
4
OM47D72SE_edit.book Page 21 7 Thursday, October 8, 2020 6:12 PM

2183. Instrumentgrupp
OM47D72SE
◆Energimonitor
Energimonitorn kan användas till att kontrollera status för bil kör-
ningen, hybridsystemets drift och regenereringen av energi.
Vid laddning vid en extern strömkälla visas flödet för den elektriska
energin under laddningen.
På fordon med solladdningssystem visas även den ungefärliga str öm-
genereringsnivån.
När energi är i omlopp visas en pil och en tydlig ljuspunkt rör sig för
att indikera energiflödets riktning. När ingen energi är i omlo pp
visas ingen sådan ljuspunkt.
● Pilarna från bilden på motorn t ill bilden på elmotorn eller däcken
visas i rött.
● Pilen som indikerar elförbrukning visas i gult och pilen som indi-
kerar energiregenerering eller laddning visas i grönt. Färgen runt
bilden på hybridbatteriet ändras även.
Samtliga pilar visas på bilden i förklarande syfte, men det verkliga inne-
hållet på skärmen är annorlunda.
OM47D72SE_edit.book Page 21 8 Thursday, October 8, 2020 6:12 PM

2193. Instrumentgrupp
3
Instrumentgrupp
OM47D72SE
■Utom vid laddningBensinmotor
Elmotor
(drivmotor)
Luftkonditioneringssystem
*1
Hybridbatteri
Hjul
Ljuspunkt som visar energi-
flödet.
(Skärm, exempel)
● När hybridbatteriet laddas rör sig ljuspunkten mot .
● Under körning rör sig ljuspunkten från eller (eller båda
beroende på situationen) mot .
*2
●När luftkonditioneringskompressorn är aktiv rör sig en tydlig l jus-
punkt från till .
● Under körning roterar hjulen på bilden.
*1: Den visas när luftkonditioneringen är aktiv.
*2: Visningen kan variera beroende på körförhållanden.
■
Under laddning Hybridbatteri
Anslutningsdon
(Skärm, exempel)
När hybridbatteriet laddas rör sig ljuspunkten från till .
1
2
3
4
5
6
4
12
5
43
1
2
21
OM47D72SE_edit.book Page 21 9 Thursday, October 8, 2020 6:12 PM

2203. Instrumentgrupp
OM47D72SE
■Medan solladdningssystemet är aktivt (i förekommande fall)
Användaren informeras om den aktuella ungefärliga nivån av sol-
energigenerering med visning av den momentana volymen energi-
generering och ändrar visningen* av taket på energimonitorn.Indikerar momentan energigenerering
Indikerar att ingen solenergi
alstras
Indikerar att den genererade
solenergin är nära maximum
*: Displayen ändras i fem nivåer.
■När laddanslutningsdonet är låst (→sid. 153)
■ Om en funktionsstörning har uppstått i solladdningssystemet (i före-
kommande fall)
1
2
3
Visas i displayen till laddanslutnings-
donet på energimonitorn.
Markeringen som indikerar funktionsstör-
ning visas i displayen för solpanelen på
energimonitorn. Om markeringen visas
ska du låta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifi-
kationer omedelbart kontrollera bilen.
