TOYOTA PRIUS PLUS 2019 Betriebsanleitungen (in German)

81
1
1-2. Hybridsystem
PRIUS +_OM_OM47D32M_(EM)

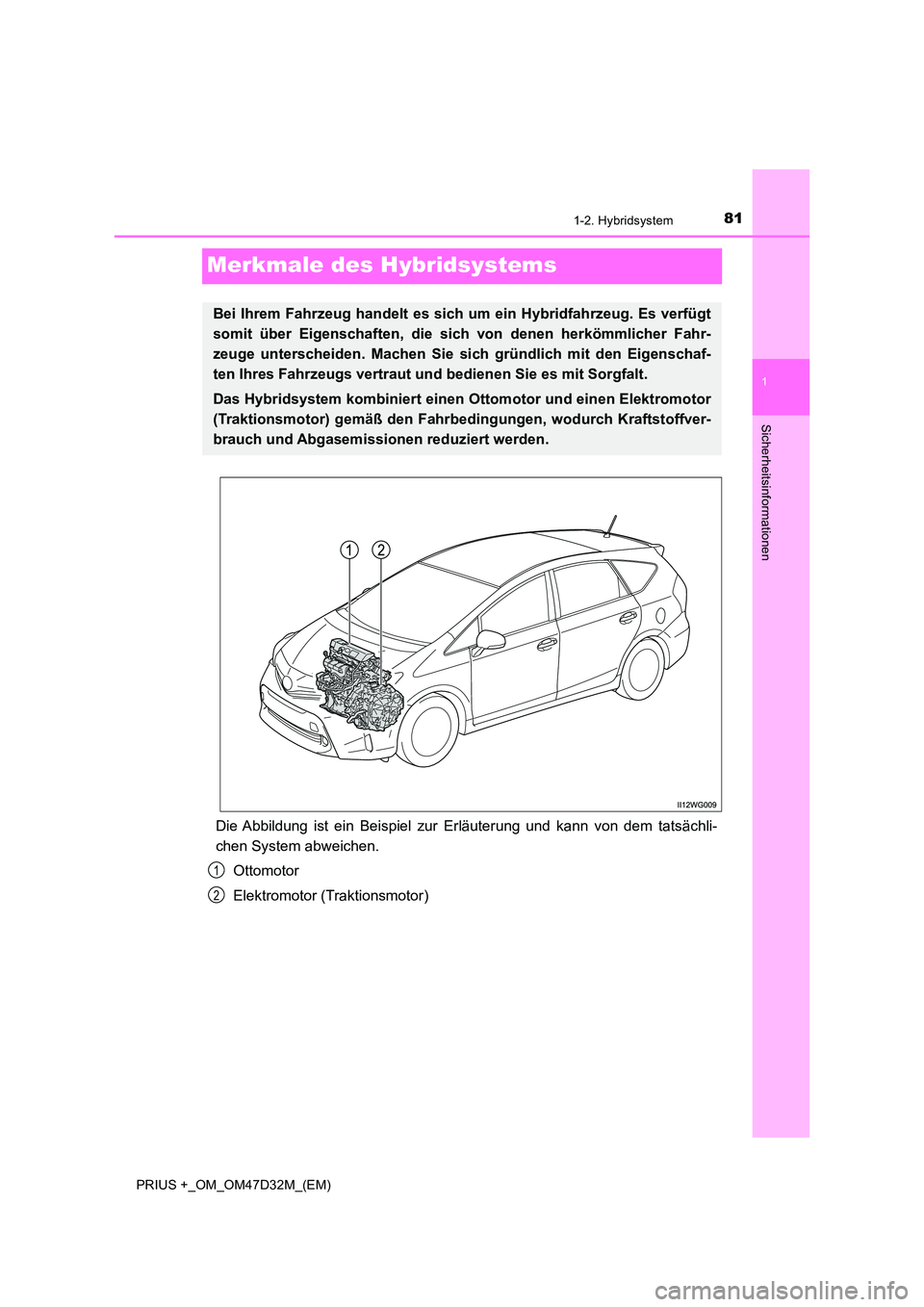

Sicherheitsinformationen
Merkmale des Hybridsystems
Die Abbildung ist ein Beispiel zur Erläuterung und kann von dem tatsächli-
chen System abweichen.
Ottomotor
Elektromotor (Traktionsmotor)
Bei Ihrem Fahrzeug handelt es sich um ein Hybridfahrzeug. Es verfügt
somit über Eigenschaften, die sich von denen herkömmlicher Fahr-
zeuge unterscheiden. Machen Sie si ch gründlich mit den Eigenschaf-
ten Ihres Fahrzeugs vertraut und bedienen Sie es mit Sorgfalt.
Das Hybridsystem kombiniert einen Ottomotor und einen Elektromotor
(Traktionsmotor) gemäß den Fahrbedingungen, wodurch Kraftstoffver-
brauch und Abgasemissionen reduziert werden.
1
2

821-2. Hybridsystem
PRIUS +_OM_OM47D32M_(EM)

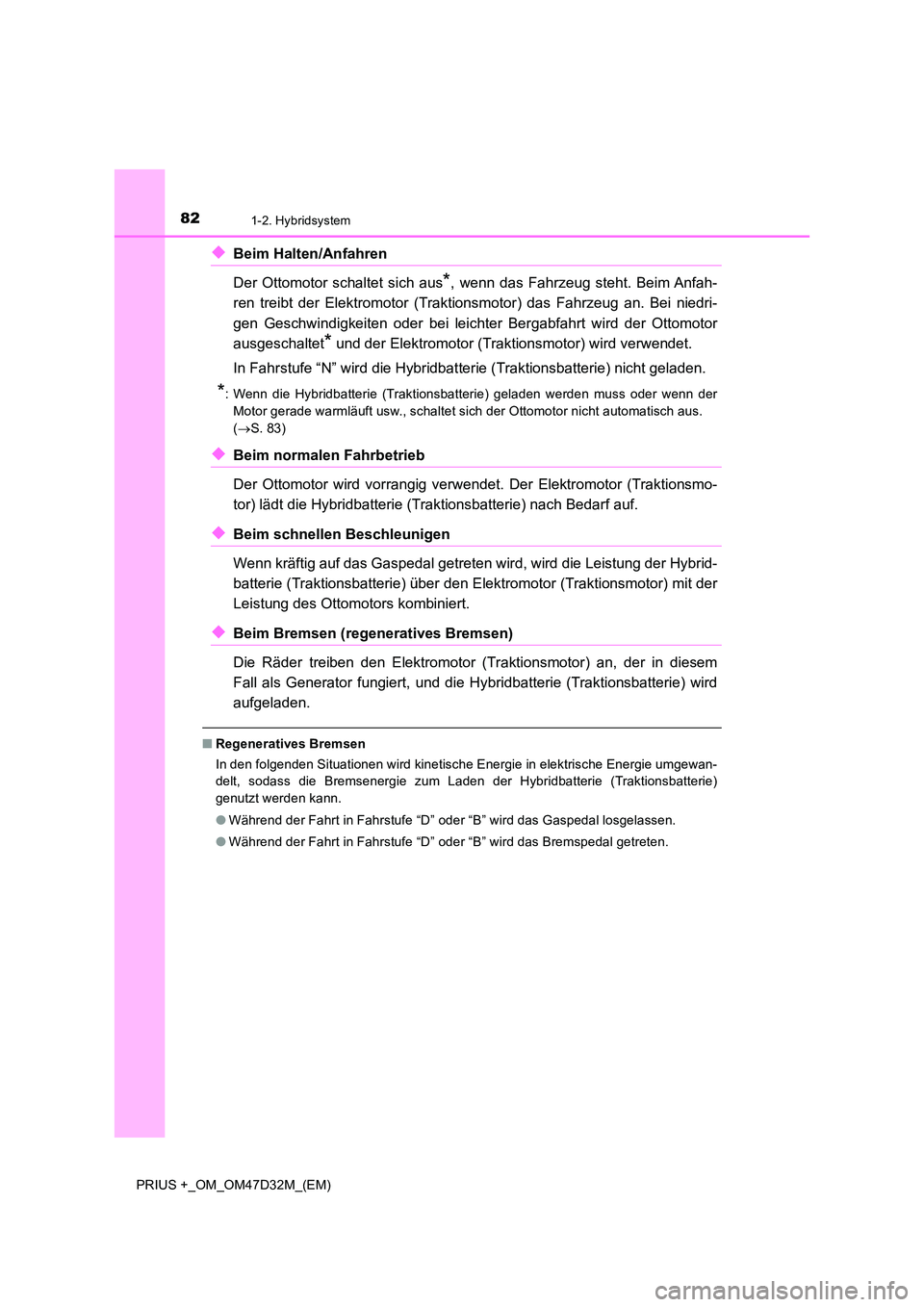

◆Beim Halten/Anfahren
Der Ottomotor schaltet sich aus*, wenn das Fahrzeug steht. Beim Anfah-
ren treibt der Elektromotor (Trakt ionsmotor) das Fahrzeug an. Bei niedri-
gen Geschwindigkeiten oder bei leichter Bergabfahrt wird der Ottomotor
ausgeschaltet* und der Elektromotor (Traktionsmotor) wird verwendet.
In Fahrstufe “N” wird die Hybridbat terie (Traktionsbatterie) nicht geladen.
*: Wenn die Hybridbatterie (Traktionsbatterie) geladen werden muss oder wenn der
Motor gerade warmläuft usw., schaltet sich der Ottomotor nicht automatisch aus.
( S. 83)
◆Beim normalen Fahrbetrieb
Der Ottomotor wird vorrangig verwende t. Der Elektromotor (Traktionsmo-
tor) lädt die Hybridbatterie (Traktionsbatterie) nach Bedarf auf.
◆Beim schnellen Beschleunigen
Wenn kräftig auf das Gaspedal getreten wird, wird die Leistung der Hybrid-
batterie (Traktionsbatterie) über den Elektromotor (Traktionsmotor) mit der
Leistung des Ottomotors kombiniert.
◆Beim Bremsen (reg eneratives Bremsen)
Die Räder treiben den Elektromotor (Traktionsmotor) an, der in diesem
Fall als Generator fungiert, und die Hy bridbatterie (Traktionsbatterie) wird
aufgeladen.
■ Regeneratives Bremsen
In den folgenden Situationen wird kinetische Energie in elektrische Energie umgewan-
delt, sodass die Bremsenergie zum Laden der Hybridbatterie (Traktionsbatterie)
genutzt werden kann.
● Während der Fahrt in Fahrstufe “D” oder “B” wird das Gaspedal losgelassen.
● Während der Fahrt in Fahrstufe “D” oder “B” wird das Bremspedal getreten.

831-2. Hybridsystem
1
PRIUS +_OM_OM47D32M_(EM)
Sicherheitsinformationen

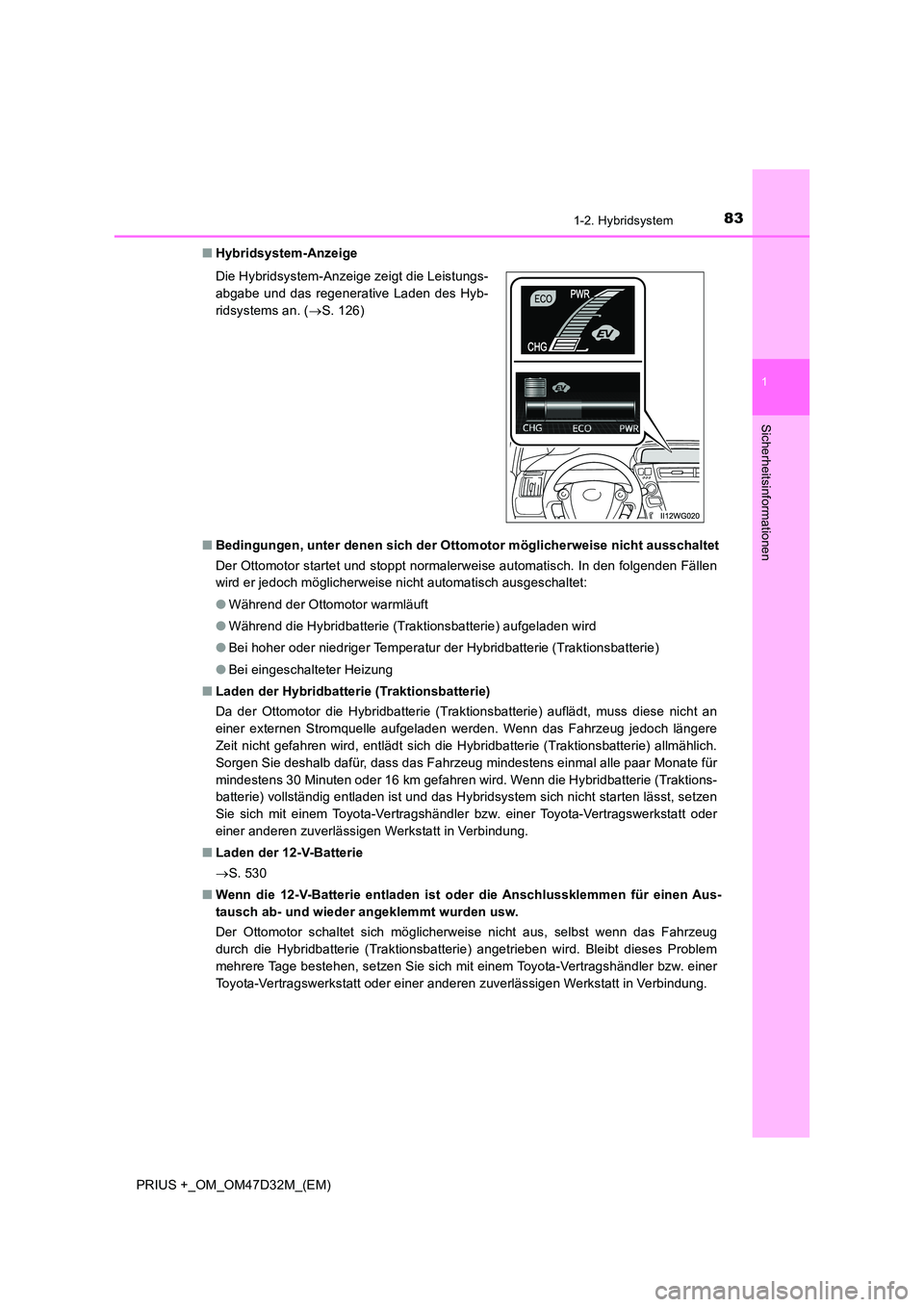

■Hybridsystem-Anzeige
■ Bedingungen, unter denen sich der Ottomotor möglicherweise nicht ausschaltet
Der Ottomotor startet und stoppt normalerweise automatisch. In den folgenden Fällen
wird er jedoch möglicherweise nicht automatisch ausgeschaltet:
● Während der Ottomotor warmläuft
● Während die Hybridbatterie (Traktionsbatterie) aufgeladen wird
● Bei hoher oder niedriger Temperatur der Hybridbatterie (Traktionsbatterie)
● Bei eingeschalteter Heizung
■ Laden der Hybridbatterie (Traktionsbatterie)
Da der Ottomotor die Hybridbatterie (Traktionsbatterie) auflädt, muss diese nicht an
einer externen Stromquelle aufgeladen werden. Wenn das Fahrzeug jedoch längere
Zeit nicht gefahren wird, entlädt sich die Hybridbatterie (Traktionsbatterie) allmählich.
Sorgen Sie deshalb dafür, dass das Fahrzeug mindestens einmal alle paar Monate für
mindestens 30 Minuten oder 16 km gefahren wird. Wenn die Hybridbatterie (Traktions-
batterie) vollständig entladen ist und das Hybridsystem sich nicht starten lässt, setzen
Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt in Verbindung.
■ Laden der 12-V-Batterie
 S. 530
■ Wenn die 12-V-Batterie entladen ist oder die Anschlussklemmen für einen Aus-
tausch ab- und wieder angeklemmt wurden usw.
Der Ottomotor schaltet sich möglicherweise nicht aus, selbst wenn das Fahrzeug
durch die Hybridbatterie (Traktionsbatterie) angetrieben wird. Bleibt dieses Problem
mehrere Tage bestehen, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
Die Hybridsystem-Anzeige zeigt die Leistungs-
abgabe und das regenerative Laden des Hyb-
ridsystems an. ( S. 126)

841-2. Hybridsystem
PRIUS +_OM_OM47D32M_(EM)

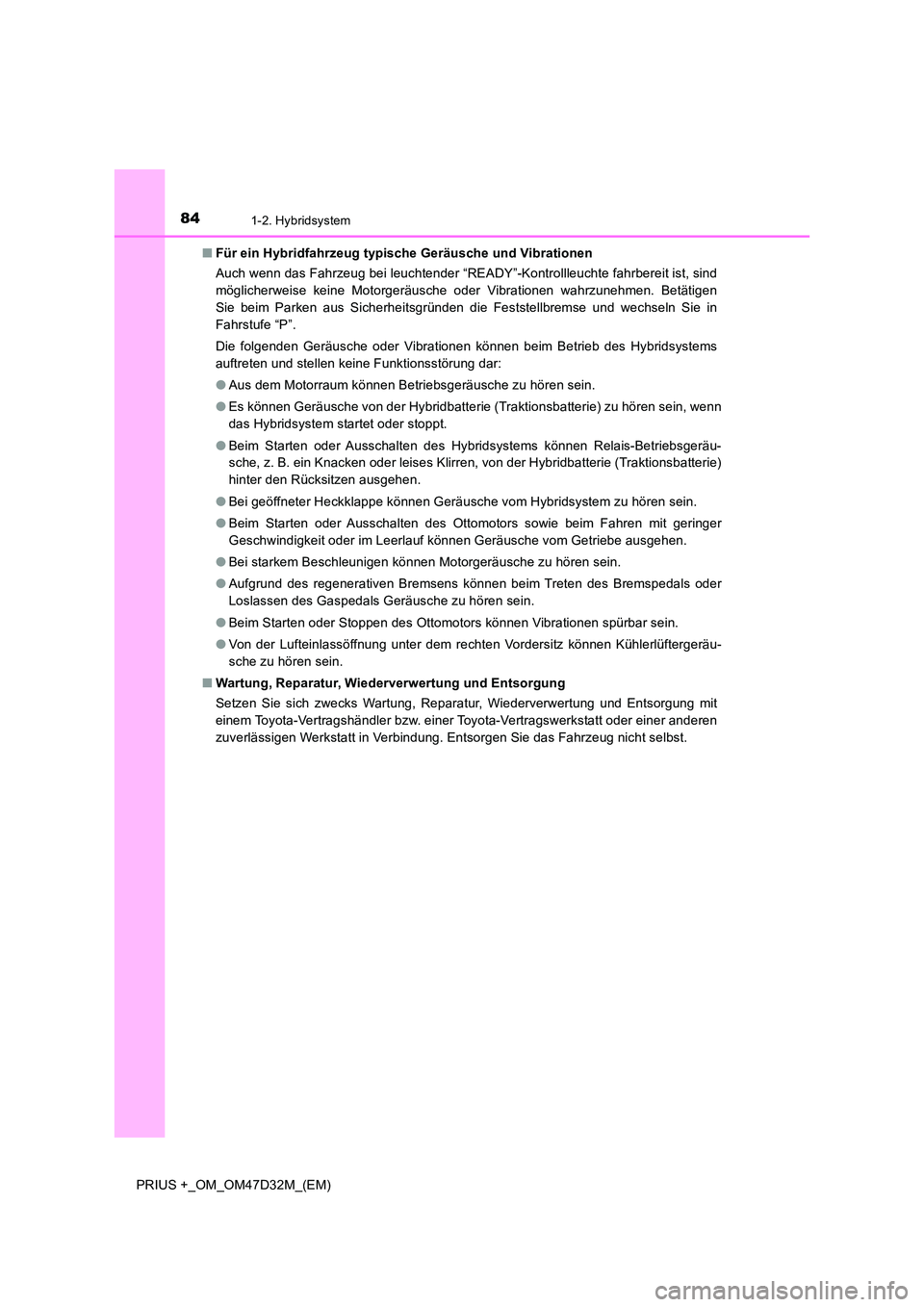

■ Für ein Hybridfahrzeug typische Geräusche und Vibrationen
Auch wenn das Fahrzeug bei leuchtender “READY”-Kontrollleuchte fahrbereit ist, sind
möglicherweise keine Motorgeräusche oder Vibrationen wahrzunehmen. Betätigen
Sie beim Parken aus Sicherheitsgründen die Feststellbremse und wechseln Sie in
Fahrstufe “P”.
Die folgenden Geräusche oder Vibrationen können beim Betrieb des Hybridsystems
auftreten und stellen keine Funktionsstörung dar:
● Aus dem Motorraum können Betriebsgeräusche zu hören sein.
● Es können Geräusche von der Hybridbatterie (Traktionsbatterie) zu hören sein, wenn
das Hybridsystem startet oder stoppt.
● Beim Starten oder Ausschalten des Hybridsystems können Relais-Betriebsgeräu-
sche, z. B. ein Knacken oder leises Klirren, von der Hybridbatterie (Traktionsbatterie)
hinter den Rücksitzen ausgehen.
● Bei geöffneter Heckklappe können Geräusche vom Hybridsystem zu hören sein.
● Beim Starten oder Ausschalten des Ottomotors sowie beim Fahren mit geringer
Geschwindigkeit oder im Leerlauf können Geräusche vom Getriebe ausgehen.
● Bei starkem Beschleunigen können Motorgeräusche zu hören sein.
● Aufgrund des regenerativen Bremsens können beim Treten des Bremspedals oder
Loslassen des Gaspedals Geräusche zu hören sein.
● Beim Starten oder Stoppen des Ottomotors können Vibrationen spürbar sein.
● Von der Lufteinlassöffnung unter dem rechten Vordersitz können Kühlerlüftergeräu-
sche zu hören sein.
■ Wartung, Reparatur, Wiederverwertung und Entsorgung
Setzen Sie sich zwecks Wartung, Reparatur, Wiederverwertung und Entsorgung mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung. Entsorgen Sie das Fahrzeug nicht selbst.

85
1
1-2. Hybridsystem
PRIUS +_OM_OM47D32M_(EM)
Sicherheitsinformationen

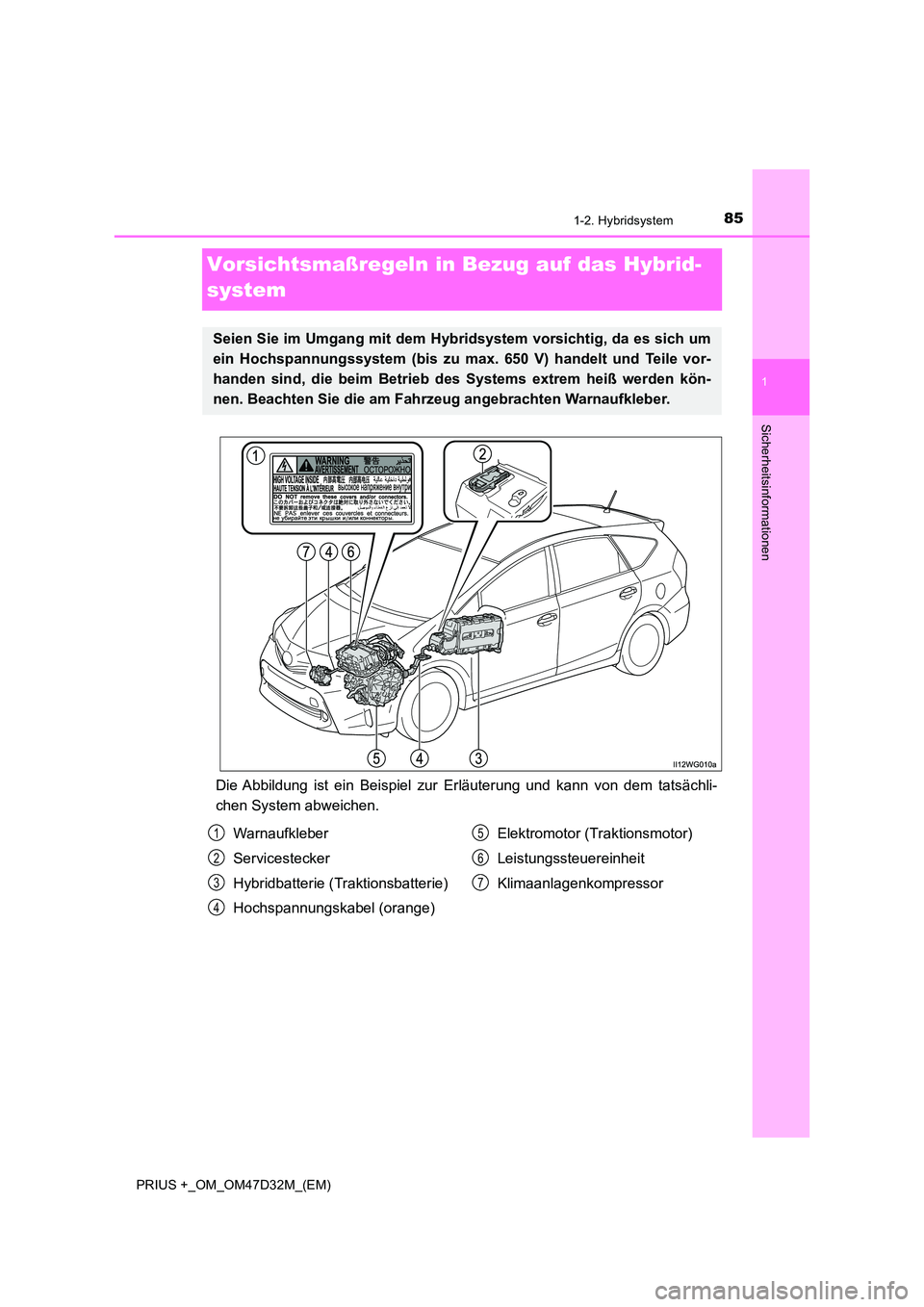

Vorsichtsmaßregeln in Bezug auf das Hybrid-
system
Die Abbildung ist ein Beispiel zur Erläuterung und kann von dem tatsächli-
chen System abweichen.
Seien Sie im Umgang mit dem Hybridsystem vorsichtig, da es sich um
ein Hochspannungssystem (bis zu max. 650 V) handelt und Teile vor-
handen sind, die beim Betrieb d es Systems extrem heiß werden kön-
nen. Beachten Sie die am Fahrzeug angebrachten Warnaufkleber.
Warnaufkleber
Servicestecker
Hybridbatterie (Traktionsbatterie)
Hochspannungskabel (orange)
Elektromotor (Traktionsmotor)
Leistungssteuereinheit
Klimaanlagenkompressor
1
2
3
4
5
6
7

861-2. Hybridsystem
PRIUS +_OM_OM47D32M_(EM)

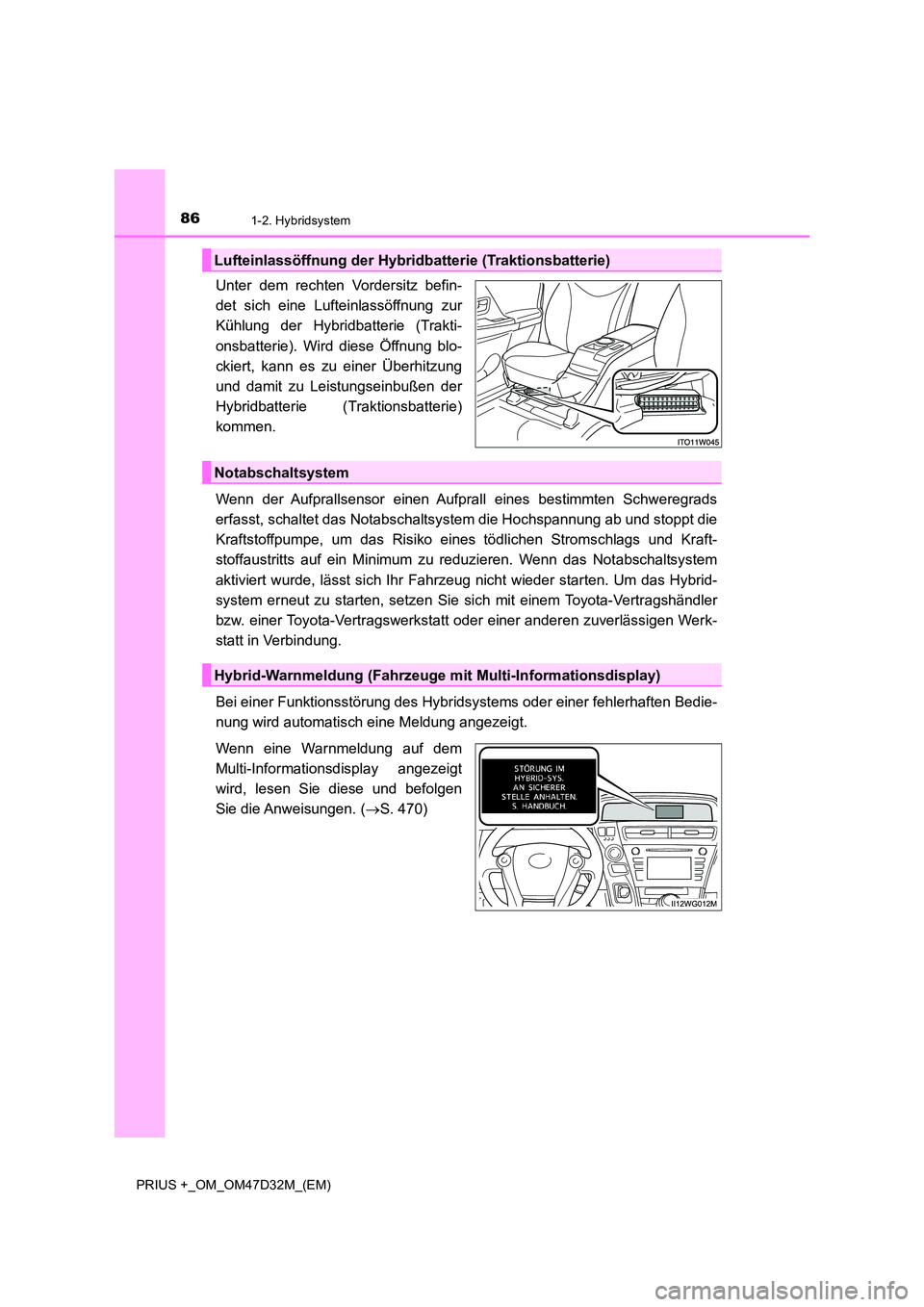

Unter dem rechten Vordersitz befin-
det sich eine Lufteinlassöffnung zur
Kühlung der Hybridbatterie (Trakti-
onsbatterie). Wird diese Öffnung blo-
ckiert, kann es zu einer Überhitzung
und damit zu Leistungseinbußen der
Hybridbatterie (Traktionsbatterie)
kommen.
Wenn der Aufprallsensor einen Aufprall eines bestimmten Schweregrads
erfasst, schaltet das Notabschaltsystem die Hochspannung ab und stoppt die
Kraftstoffpumpe, um das Risiko eines tödlichen Stromschlags und Kraft-
stoffaustritts auf ein Minimum zu reduzieren. Wenn das Notabschaltsystem
aktiviert wurde, lässt sich Ihr Fahrz eug nicht wieder starten. Um das Hybrid-
system erneut zu starten, setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-
statt in Verbindung.
Bei einer Funktionsstörung des Hybridsy stems oder einer fehlerhaften Bedie-
nung wird automatisch eine Meldung angezeigt.
Wenn eine Warnmeldung auf dem
Multi-Informationsdisplay angezeigt
wird, lesen Sie diese und befolgen
Sie die Anweisungen. ( S. 470)
Lufteinlassöffnung der Hybridbatterie (Traktionsbatterie)
Notabschaltsystem
Hybrid-Warnmeldung (Fahrzeuge mit Multi-Informationsdisplay)

871-2. Hybridsystem
1
PRIUS +_OM_OM47D32M_(EM)
Sicherheitsinformationen

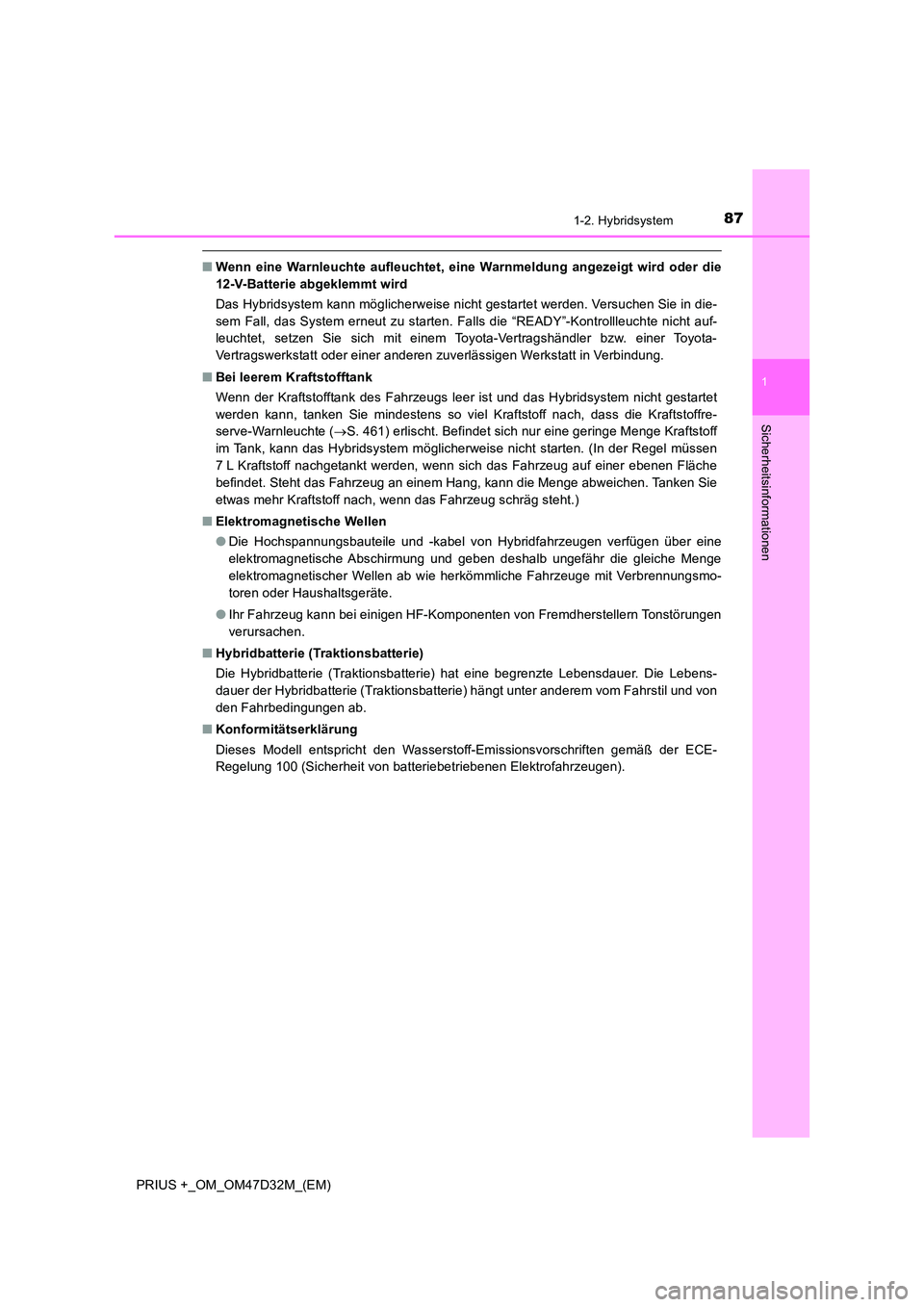

■Wenn eine Warnleuchte aufleuchtet, eine Warnmeldung angezeigt wird oder die
12-V-Batterie abgeklemmt wird
Das Hybridsystem kann möglicherweise nicht gestartet werden. Versuchen Sie in die-
sem Fall, das System erneut zu starten. Falls die “READY”-Kontrollleuchte nicht auf-
leuchtet, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
■ Bei leerem Kraftstofftank
Wenn der Kraftstofftank des Fahrzeugs leer ist und das Hybridsystem nicht gestartet
werden kann, tanken Sie mindestens so viel Kraftstoff nach, dass die Kraftstoffre-
serve-Warnleuchte ( S. 461) erlischt. Befindet sich nur eine geringe Menge Kraftstoff
im Tank, kann das Hybridsystem möglicherweise nicht starten. (In der Regel müssen
7 L Kraftstoff nachgetankt werden, wenn sich das Fahrzeug auf einer ebenen Fläche
befindet. Steht das Fahrzeug an einem Hang, kann die Menge abweichen. Tanken Sie
etwas mehr Kraftstoff nach, wenn das Fahrzeug schräg steht.)
■ Elektromagnetische Wellen
● Die Hochspannungsbauteile und -kabel von Hybridfahrzeugen verfügen über eine
elektromagnetische Abschirmung und geben deshalb ungefähr die gleiche Menge
elektromagnetischer Wellen ab wie herkömmliche Fahrzeuge mit Verbrennungsmo-
toren oder Haushaltsgeräte.
● Ihr Fahrzeug kann bei einigen HF-Komponenten von Fremdherstellern Tonstörungen
verursachen.
■ Hybridbatterie (Traktionsbatterie)
Die Hybridbatterie (Traktionsbatterie) hat eine begrenzte Lebensdauer. Die Lebens-
dauer der Hybridbatterie (Traktionsbatterie) hängt unter anderem vom Fahrstil und von
den Fahrbedingungen ab.
■ Konformitätserklärung
Dieses Modell entspricht den Wasserstoff-Emissionsvorschriften gemäß der ECE-
Regelung 100 (Sicherheit von batteriebetriebenen Elektrofahrzeugen).

881-2. Hybridsystem
PRIUS +_OM_OM47D32M_(EM)

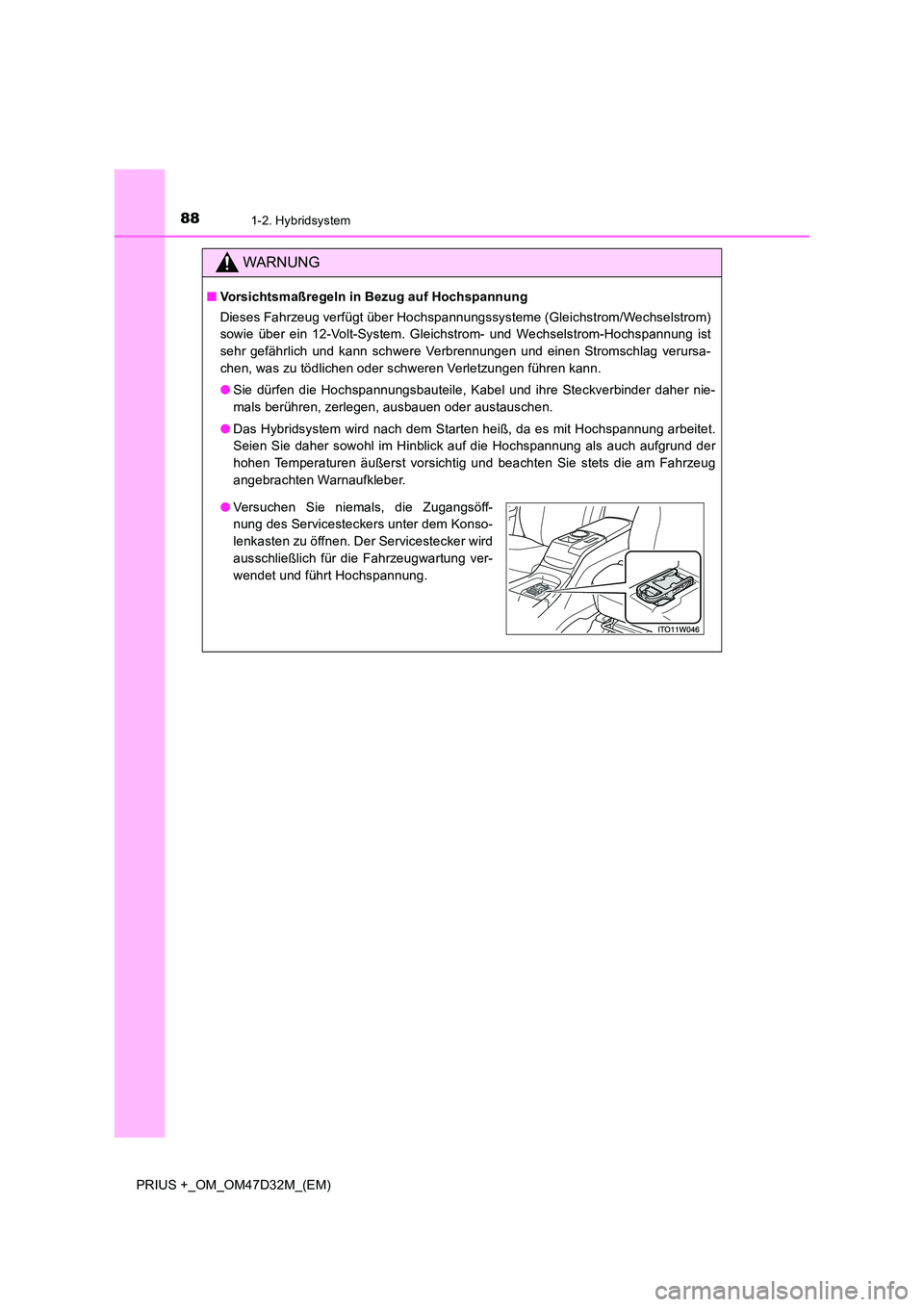

WARNUNG
■Vorsichtsmaßregeln in Bezug auf Hochspannung
Dieses Fahrzeug verfügt über Hochspannungssysteme (Gleichstrom/Wechselstrom)
sowie über ein 12-Volt-System. Gleichstrom- und Wechselstrom-Hochspannung ist
sehr gefährlich und kann schwere Verbrennungen und einen Stromschlag verursa-
chen, was zu tödlichen oder schweren Verletzungen führen kann.
● Sie dürfen die Hochspannungsbauteile, Kabel und ihre Steckverbinder daher nie-
mals berühren, zerlegen, ausbauen oder austauschen.
● Das Hybridsystem wird nach dem Starten heiß, da es mit Hochspannung arbeitet.
Seien Sie daher sowohl im Hinblick auf die Hochspannung als auch aufgrund der
hohen Temperaturen äußerst vorsichtig und beachten Sie stets die am Fahrzeug
angebrachten Warnaufkleber.
● Versuchen Sie niemals, die Zugangsöff-
nung des Servicesteckers unter dem Konso-
lenkasten zu öffnen. Der Servicestecker wird
ausschließlich für die Fahrzeugwartung ver-
wendet und führt Hochspannung.

891-2. Hybridsystem
1
PRIUS +_OM_OM47D32M_(EM)
Sicherheitsinformationen

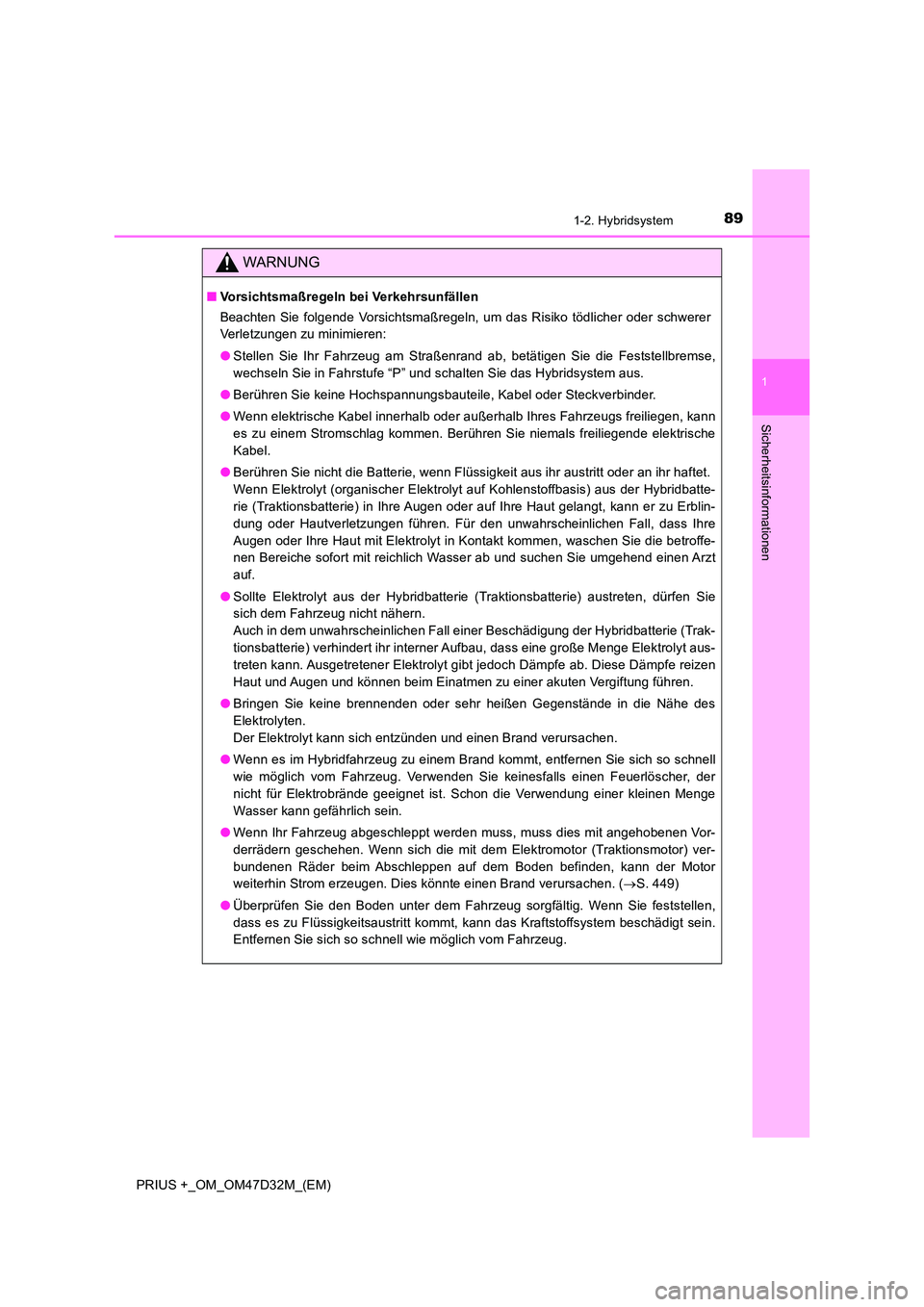

WARNUNG
■Vorsichtsmaßregeln bei Verkehrsunfällen
Beachten Sie folgende Vorsichtsmaßregeln, um das Risiko tödlicher oder schwerer
Verletzungen zu minimieren:
● Stellen Sie Ihr Fahrzeug am Straßenrand ab, betätigen Sie die Feststellbremse,
wechseln Sie in Fahrstufe “P” und schalten Sie das Hybridsystem aus.
● Berühren Sie keine Hochspannungsbauteile, Kabel oder Steckverbinder.
● Wenn elektrische Kabel innerhalb oder außerhalb Ihres Fahrzeugs freiliegen, kann
es zu einem Stromschlag kommen. Berühren Sie niemals freiliegende elektrische
Kabel.
● Berühren Sie nicht die Batterie, wenn Flüssigkeit aus ihr austritt oder an ihr haftet.
Wenn Elektrolyt (organischer Elektrolyt auf Kohlenstoffbasis) aus der Hybridbatte-
rie (Traktionsbatterie) in Ihre Augen oder auf Ihre Haut gelangt, kann er zu Erblin-
dung oder Hautverletzungen führen. Für den unwahrscheinlichen Fall, dass Ihre
Augen oder Ihre Haut mit Elektrolyt in Kontakt kommen, waschen Sie die betroffe-
nen Bereiche sofort mit reichlich Wasser ab und suchen Sie umgehend einen Arzt
auf.
● Sollte Elektrolyt aus der Hybridbatterie (Traktionsbatterie) austreten, dürfen Sie
sich dem Fahrzeug nicht nähern.
Auch in dem unwahrscheinlichen Fall einer Beschädigung der Hybridbatterie (Trak-
tionsbatterie) verhindert ihr interner Aufbau, dass eine große Menge Elektrolyt aus-
treten kann. Ausgetretener Elektrolyt gibt jedoch Dämpfe ab. Diese Dämpfe reizen
Haut und Augen und können beim Einatmen zu einer akuten Vergiftung führen.
● Bringen Sie keine brennenden oder sehr heißen Gegenstände in die Nähe des
Elektrolyten.
Der Elektrolyt kann sich entzünden und einen Brand verursachen.
● Wenn es im Hybridfahrzeug zu einem Brand kommt, entfernen Sie sich so schnell
wie möglich vom Fahrzeug. Verwenden Sie keinesfalls einen Feuerlöscher, der
nicht für Elektrobrände geeignet ist. Schon die Verwendung einer kleinen Menge
Wasser kann gefährlich sein.
● Wenn Ihr Fahrzeug abgeschleppt werden muss, muss dies mit angehobenen Vor-
derrädern geschehen. Wenn sich die mit dem Elektromotor (Traktionsmotor) ver-
bundenen Räder beim Abschleppen auf dem Boden befinden, kann der Motor
weiterhin Strom erzeugen. Dies könnte einen Brand verursachen. ( S. 449)
● Überprüfen Sie den Boden unter dem Fahrzeug sorgfältig. Wenn Sie feststellen,
dass es zu Flüssigkeitsaustritt kommt, kann das Kraftstoffsystem beschädigt sein.
Entfernen Sie sich so schnell wie möglich vom Fahrzeug.

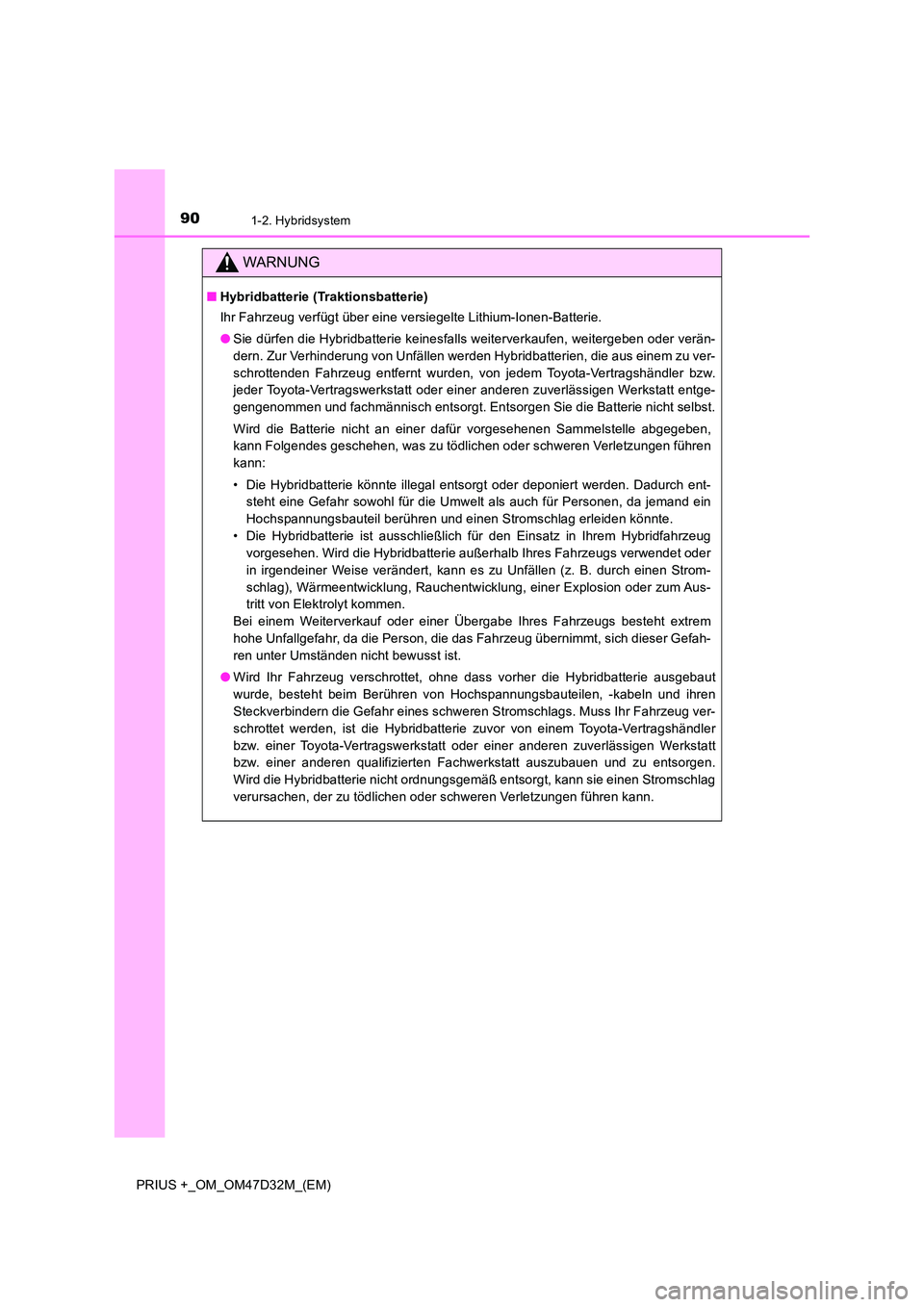

901-2. Hybridsystem
PRIUS +_OM_OM47D32M_(EM)
WARNUNG
■Hybridbatterie (Traktionsbatterie)
Ihr Fahrzeug verfügt über eine versiegelte Lithium-Ionen-Batterie.
● Sie dürfen die Hybridbatterie keinesfalls weiterverkaufen, weitergeben oder verän-
dern. Zur Verhinderung von Unfällen werden Hybridbatterien, die aus einem zu ver-
schrottenden Fahrzeug entfernt wurden, von jedem Toyota-Vertragshändler bzw.
jeder Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt entge-
gengenommen und fachmännisch entsorgt. Entsorgen Sie die Batterie nicht selbst.
Wird die Batterie nicht an einer dafür vorgesehenen Sammelstelle abgegeben,
kann Folgendes geschehen, was zu tödlichen oder schweren Verletzungen führen
kann:
• Die Hybridbatterie könnte illegal entsorgt oder deponiert werden. Dadurch ent-
steht eine Gefahr sowohl für die Umwelt als auch für Personen, da jemand ein
Hochspannungsbauteil berühren und einen Stromschlag erleiden könnte.
• Die Hybridbatterie ist ausschließlich für den Einsatz in Ihrem Hybridfahrzeug
vorgesehen. Wird die Hybridbatterie außerhalb Ihres Fahrzeugs verwendet oder
in irgendeiner Weise verändert, kann es zu Unfällen (z. B. durch einen Strom-
schlag), Wärmeentwicklung, Rauchentwicklung, einer Explosion oder zum Aus-
tritt von Elektrolyt kommen.
Bei einem Weiterverkauf oder einer Übergabe Ihres Fahrzeugs besteht extrem
hohe Unfallgefahr, da die Person, die das Fahrzeug übernimmt, sich dieser Gefah-
ren unter Umständen nicht bewusst ist.
● Wird Ihr Fahrzeug verschrottet, ohne dass vorher die Hybridbatterie ausgebaut
wurde, besteht beim Berühren von Hochspannungsbauteilen, -kabeln und ihren
Steckverbindern die Gefahr eines schweren Stromschlags. Muss Ihr Fahrzeug ver-
schrottet werden, ist die Hybridbatterie zuvor von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
bzw. einer anderen qualifizierten Fachwerkstatt auszubauen und zu entsorgen.
Wird die Hybridbatterie nicht ordnungsgemäß entsorgt, kann sie einen Stromschlag
verursachen, der zu tödlichen oder schweren Verletzungen führen kann.
