TOYOTA PRIUS PLUS 2019 Manuale duso (in Italian)
Manufacturer: TOYOTA, Model Year: 2019, Model line: PRIUS PLUS, Model: TOYOTA PRIUS PLUS 2019Pages: 572, PDF Dimensioni: 73.68 MB
Page 411 of 572

4116-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)
6
Manutenzione e cura

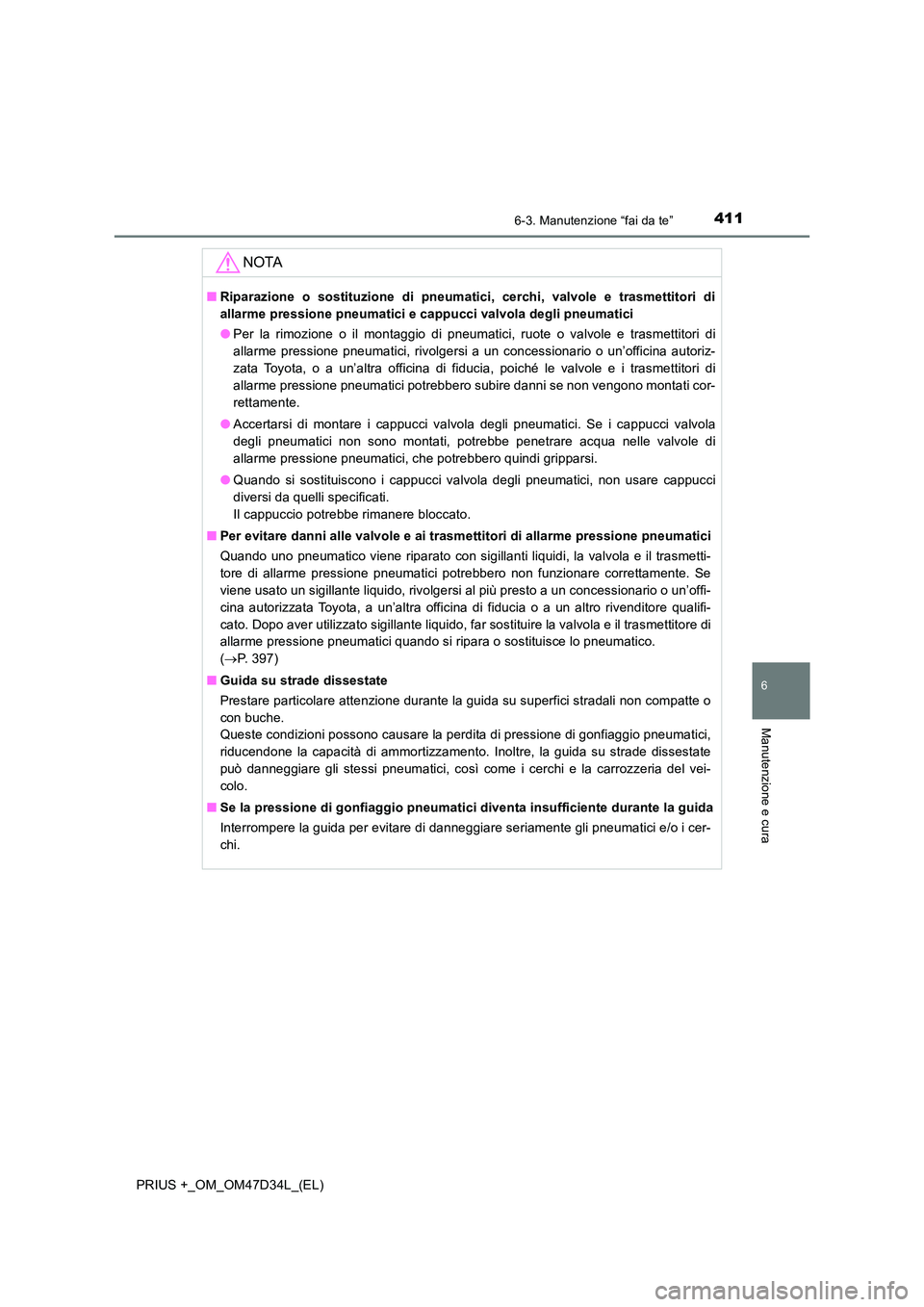

NOTA
■Riparazione o sostituzione di pneumatici, cerchi, valvole e trasmettitori di
allarme pressione pneumatici e cappucci valvola degli pneumatici
● Per la rimozione o il montaggio di pneumatici, ruote o valvole e trasmettitori di
allarme pressione pneumatici, rivolgersi a un concessionario o un’officina autoriz-
zata Toyota, o a un’altra officina di fiducia, poiché le valvole e i trasmettitori di
allarme pressione pneumatici potrebbero subire danni se non vengono montati cor-
rettamente.
● Accertarsi di montare i cappucci valvola degli pneumatici. Se i cappucci valvola
degli pneumatici non sono montati, potrebbe penetrare acqua nelle valvole di
allarme pressione pneumatici, che potrebbero quindi gripparsi.
● Quando si sostituiscono i cappucci valvola degli pneumatici, non usare cappucci
diversi da quelli specificati.
Il cappuccio potrebbe rimanere bloccato.
■ Per evitare danni alle valvole e ai trasmettitori di allarme pressione pneumatici
Quando uno pneumatico viene riparato con sigillanti liquidi, la valvola e il trasmetti-
tore di allarme pressione pneumatici potrebbero non funzionare correttamente. Se
viene usato un sigillante liquido, rivolgersi al più presto a un concessionario o un’offi-
cina autorizzata Toyota, a un’altra officina di fiducia o a un altro rivenditore qualifi-
cato. Dopo aver utilizzato sigillante liquido, far sostituire la valvola e il trasmettitore di
allarme pressione pneumatici quando si ripara o sostituisce lo pneumatico.
( P. 397)
■ Guida su strade dissestate
Prestare particolare attenzione durante la guida su superfici stradali non compatte o
con buche.
Queste condizioni possono causare la perdita di pressione di gonfiaggio pneumatici,
riducendone la capacità di ammortizzamento. Inoltre, la guida su strade dissestate
può danneggiare gli stessi pneumatici, così come i cerchi e la carrozzeria del vei-
colo.
■ Se la pressione di gonfiaggio pneumatici diventa insufficiente durante la guida
Interrompere la guida per evitare di danneggiare seriamente gli pneumatici e/o i cer-
chi.
Page 412 of 572

4126-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)

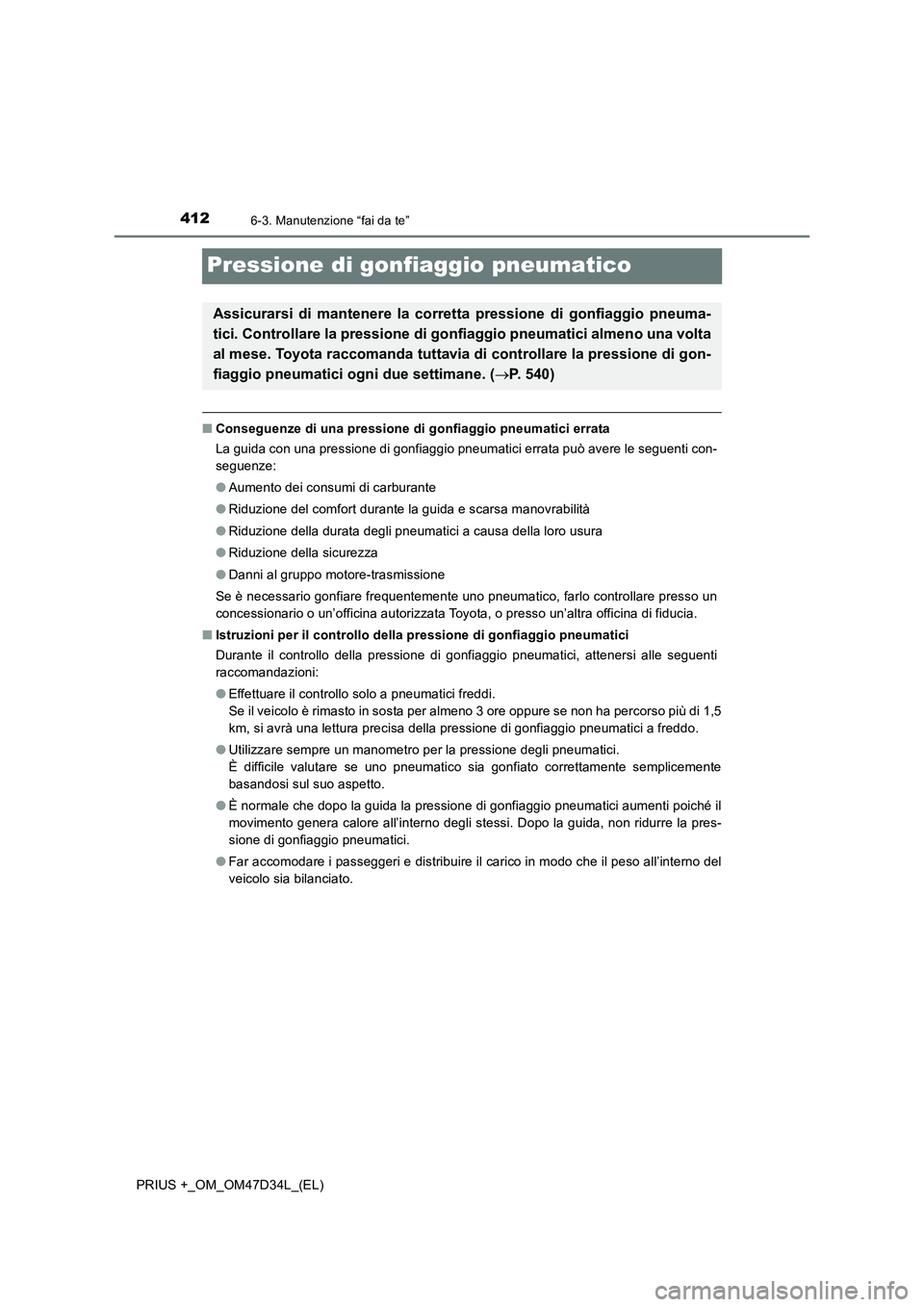

Pressione di gonfiaggio pneumatico
■Conseguenze di una pressione di gonfiaggio pneumatici errata
La guida con una pressione di gonfiaggio pneumatici errata può avere le seguenti con-
seguenze:
●Aumento dei consumi di carburante
●Riduzione del comfort durante la guida e scarsa manovrabilità
●Riduzione della durata degli pneumatici a causa della loro usura
●Riduzione della sicurezza
●Danni al gruppo motore-trasmissione
Se è necessario gonfiare frequentemente uno pneumatico, farlo controllare presso un
concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
■Istruzioni per il controllo della pressione di gonfiaggio pneumatici
Durante il controllo della pressione di gonfiaggio pneumatici, attenersi alle seguenti
raccomandazioni:
●Effettuare il controllo solo a pneumatici freddi.
Se il veicolo è rimasto in sosta per almeno 3 ore oppure se non ha percorso più di 1,5
km, si avrà una lettura precisa della pressione di gonfiaggio pneumatici a freddo.
●Utilizzare sempre un manometro per la pressione degli pneumatici.
È difficile valutare se uno pneumatico sia gonfiato correttamente semplicemente
basandosi sul suo aspetto.
●È normale che dopo la guida la pressione di gonfiaggio pneumatici aumenti poiché il
movimento genera calore all’interno degli stessi. Dopo la guida, non ridurre la pres-
sione di gonfiaggio pneumatici.
●Far accomodare i passeggeri e distribuire il carico in modo che il peso all’interno del
veicolo sia bilanciato.
Assicurarsi di mantenere la corretta pressione di gonfiaggio pneuma-
tici. Controllare la pressione di gonfiaggio pneumatici almeno una volta
al mese. Toyota raccomanda tuttavia di controllare la pressione di gon-
fiaggio pneumatici ogni due settimane. (P. 5 4 0 )
Page 413 of 572

4136-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)
6
Manutenzione e cura

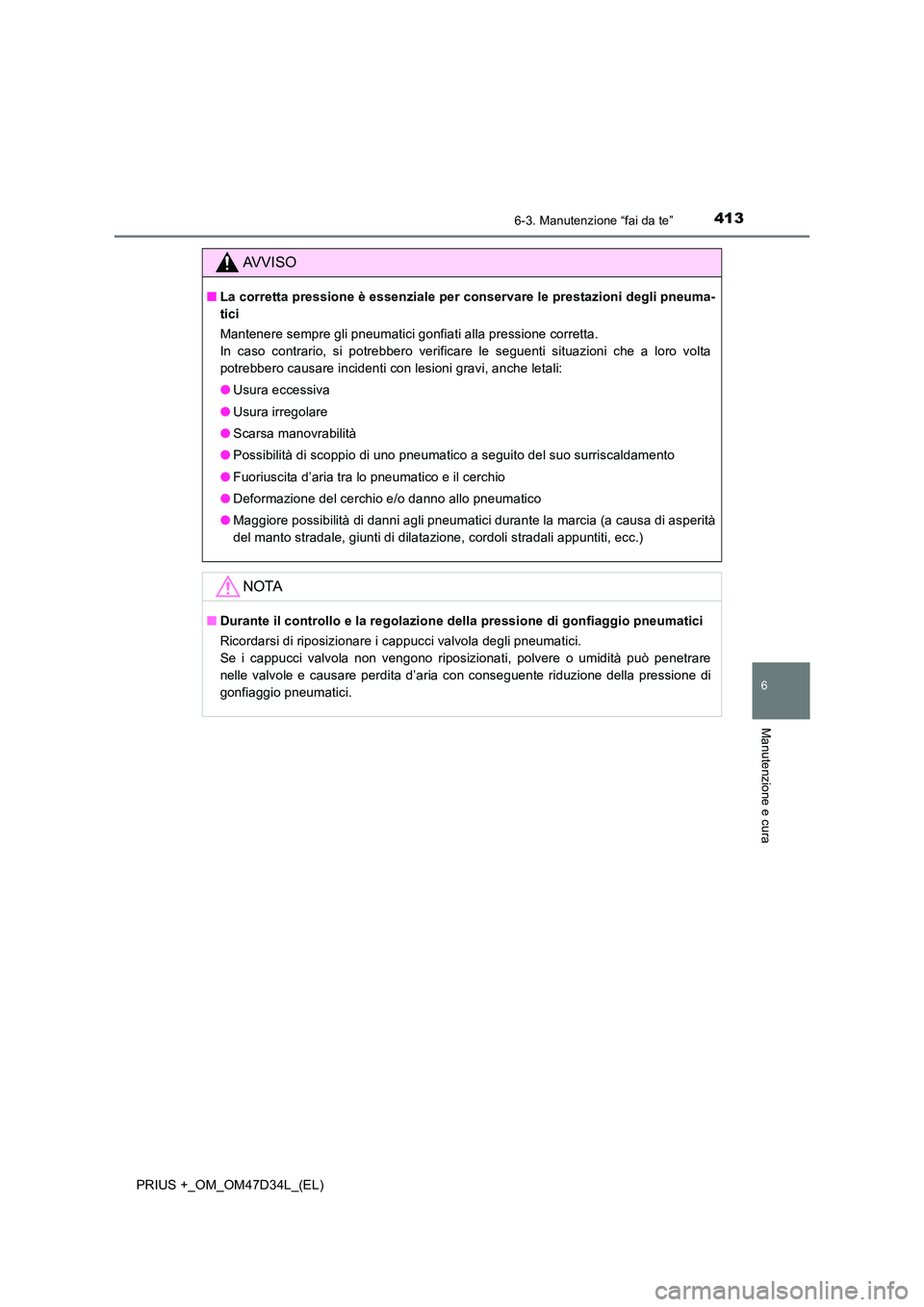

AVVISO
■La corretta pressione è essenziale per conservare le prestazioni degli pneuma-
tici
Mantenere sempre gli pneumatici gonfiati alla pressione corretta.
In caso contrario, si potrebbero verificare le seguenti situazioni che a loro volta
potrebbero causare incidenti con lesioni gravi, anche letali:
● Usura eccessiva
● Usura irregolare
● Scarsa manovrabilità
● Possibilità di scoppio di uno pneumatico a seguito del suo surriscaldamento
● Fuoriuscita d’aria tra lo pneumatico e il cerchio
● Deformazione del cerchio e/o danno allo pneumatico
● Maggiore possibilità di danni agli pneumatici durante la marcia (a causa di asperità
del manto stradale, giunti di dilatazione, cordoli stradali appuntiti, ecc.)
NOTA
■ Durante il controllo e la regolazione della pressione di gonfiaggio pneumatici
Ricordarsi di riposizionare i cappucci valvola degli pneumatici.
Se i cappucci valvola non vengono riposizionati, polvere o umidità può penetrare
nelle valvole e causare perdita d’aria con conseguente riduzione della pressione di
gonfiaggio pneumatici.
Page 414 of 572

4146-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)

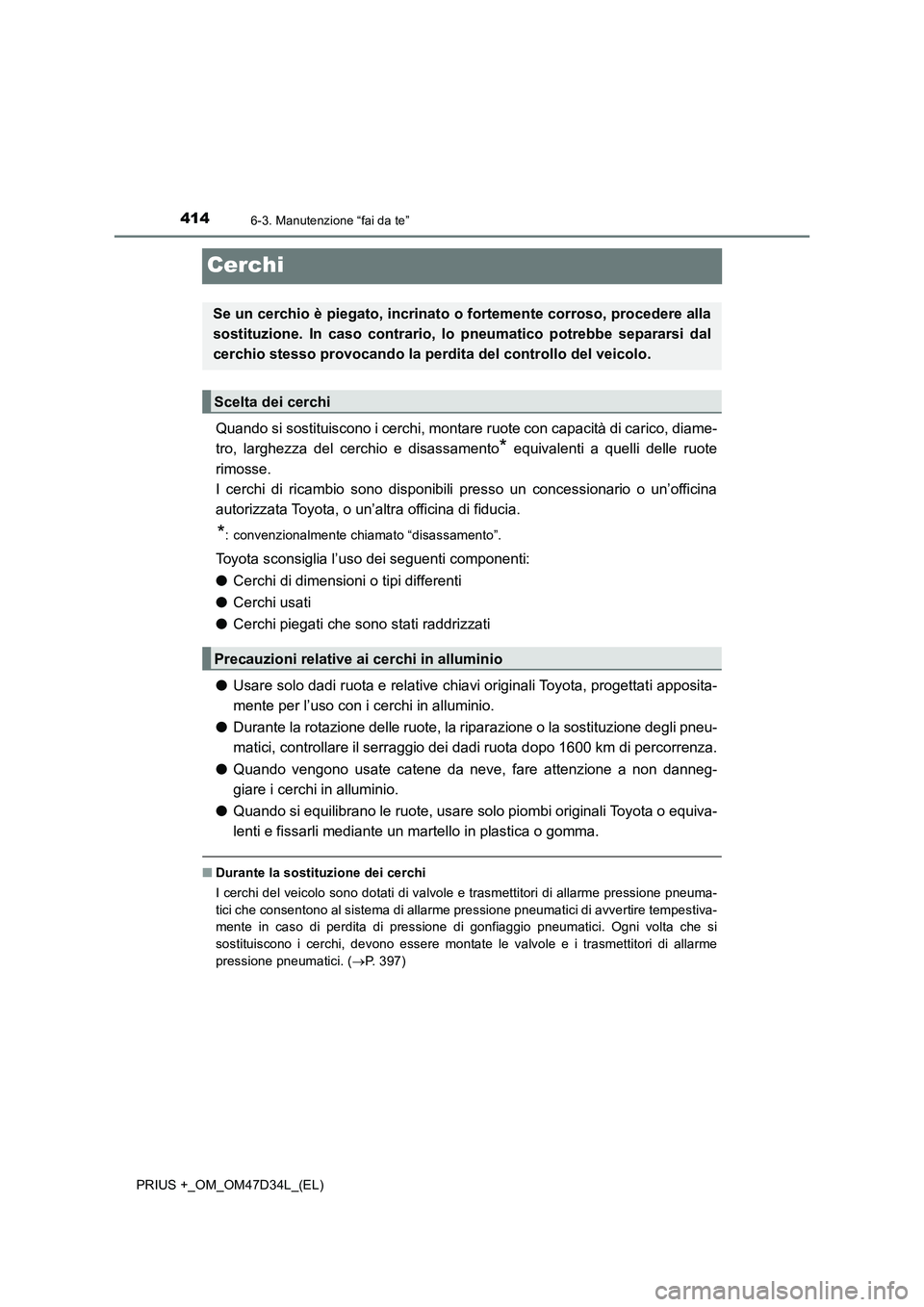

Cerchi
Quando si sostituiscono i cerchi, montare ruote con capacità di carico, diame-
tro, larghezza del cerchio e disassamento
* equivalenti a quelli delle ruote
rimosse.
I cerchi di ricambio sono disponibili presso un concessionario o un’officina
autorizzata Toyota, o un’altra officina di fiducia.
*: convenzionalmente chiamato “disassamento”.
Toyota sconsiglia l’uso dei seguenti componenti:
●Cerchi di dimensioni o tipi differenti
●Cerchi usati
●Cerchi piegati che sono stati raddrizzati
●Usare solo dadi ruota e relative chiavi originali Toyota, progettati apposita-
mente per l’uso con i cerchi in alluminio.
●Durante la rotazione delle ruote, la riparazione o la sostituzione degli pneu-
matici, controllare il serraggio dei dadi ruota dopo 1600 km di percorrenza.
●Quando vengono usate catene da neve, fare attenzione a non danneg-
giare i cerchi in alluminio.
●Quando si equilibrano le ruote, usare solo piombi originali Toyota o equiva-
lenti e fissarli mediante un martello in plastica o gomma.
■Durante la sostituzione dei cerchi
I cerchi del veicolo sono dotati di valvole e trasmettitori di allarme pressione pneuma-
tici che consentono al sistema di allarme pressione pneumatici di avvertire tempestiva-
mente in caso di perdita di pressione di gonfiaggio pneumatici. Ogni volta che si
sostituiscono i cerchi, devono essere montate le valvole e i trasmettitori di allarme
pressione pneumatici. (P. 397)
Se un cerchio è piegato, incrinato o fortemente corroso, procedere alla
sostituzione. In caso contrario, lo pneumatico potrebbe separarsi dal
cerchio stesso provocando la perdita del controllo del veicolo.
Scelta dei cerchi
Precauzioni relative ai cerchi in alluminio
Page 415 of 572

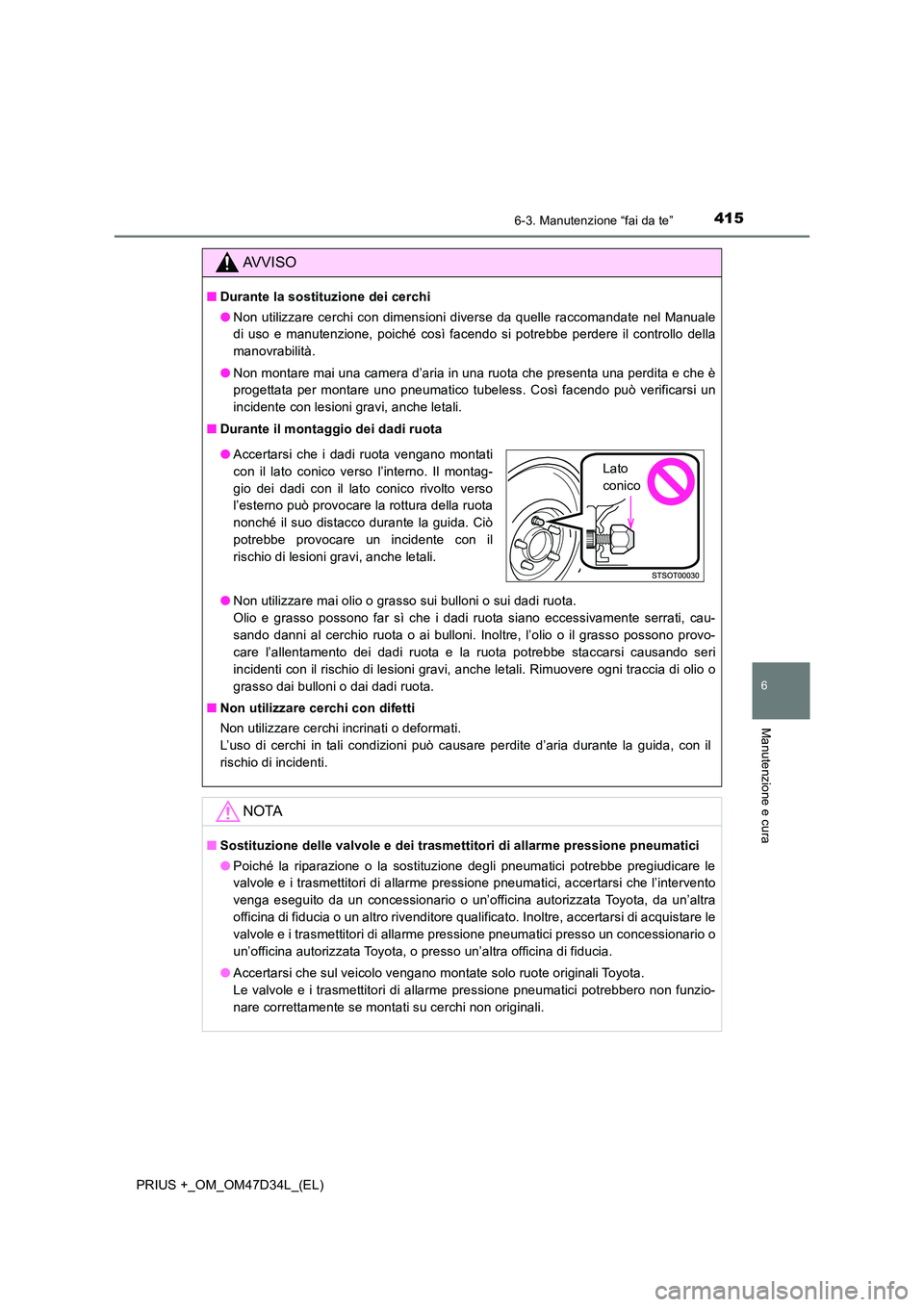

4156-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)
6
Manutenzione e cura
AVVISO
■Durante la sostituzione dei cerchi
● Non utilizzare cerchi con dimensioni diverse da quelle raccomandate nel Manuale
di uso e manutenzione, poiché così facendo si potrebbe perdere il controllo della
manovrabilità.
● Non montare mai una camera d’aria in una ruota che presenta una perdita e che è
progettata per montare uno pneumatico tubeless. Così facendo può verificarsi un
incidente con lesioni gravi, anche letali.
■ Durante il montaggio dei dadi ruota
● Non utilizzare mai olio o grasso sui bulloni o sui dadi ruota.
Olio e grasso possono far sì che i dadi ruota siano eccessivamente serrati, cau-
sando danni al cerchio ruota o ai bulloni. Inoltre, l’olio o il grasso possono provo-
care l’allentamento dei dadi ruota e la ruota potrebbe staccarsi causando seri
incidenti con il rischio di lesioni gravi, anche letali. Rimuovere ogni traccia di olio o
grasso dai bulloni o dai dadi ruota.
■ Non utilizzare cerchi con difetti
Non utilizzare cerchi incrinati o deformati.
L’uso di cerchi in tali condizioni può causare perdite d’aria durante la guida, con il
rischio di incidenti.
NOTA
■ Sostituzione delle valvole e dei trasmettitori di allarme pressione pneumatici
● Poiché la riparazione o la sostituzione degli pneumatici potrebbe pregiudicare le
valvole e i trasmettitori di allarme pressione pneumatici, accertarsi che l’intervento
venga eseguito da un concessionario o un’officina autorizzata Toyota, da un’altra
officina di fiducia o un altro rivenditore qualificato. Inoltre, accertarsi di acquistare le
valvole e i trasmettitori di allarme pressione pneumatici presso un concessionario o
un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
● Accertarsi che sul veicolo vengano montate solo ruote originali Toyota.
Le valvole e i trasmettitori di allarme pressione pneumatici potrebbero non funzio-
nare correttamente se montati su cerchi non originali.
● Accertarsi che i dadi ruota vengano montati
con il lato conico verso l’interno. Il montag-
gio dei dadi con il lato conico rivolto verso
l’esterno può provocare la rottura della ruota
nonché il suo distacco durante la guida. Ciò
potrebbe provocare un incidente con il
rischio di lesioni gravi, anche letali.
Lato
conico
Page 416 of 572

4166-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)

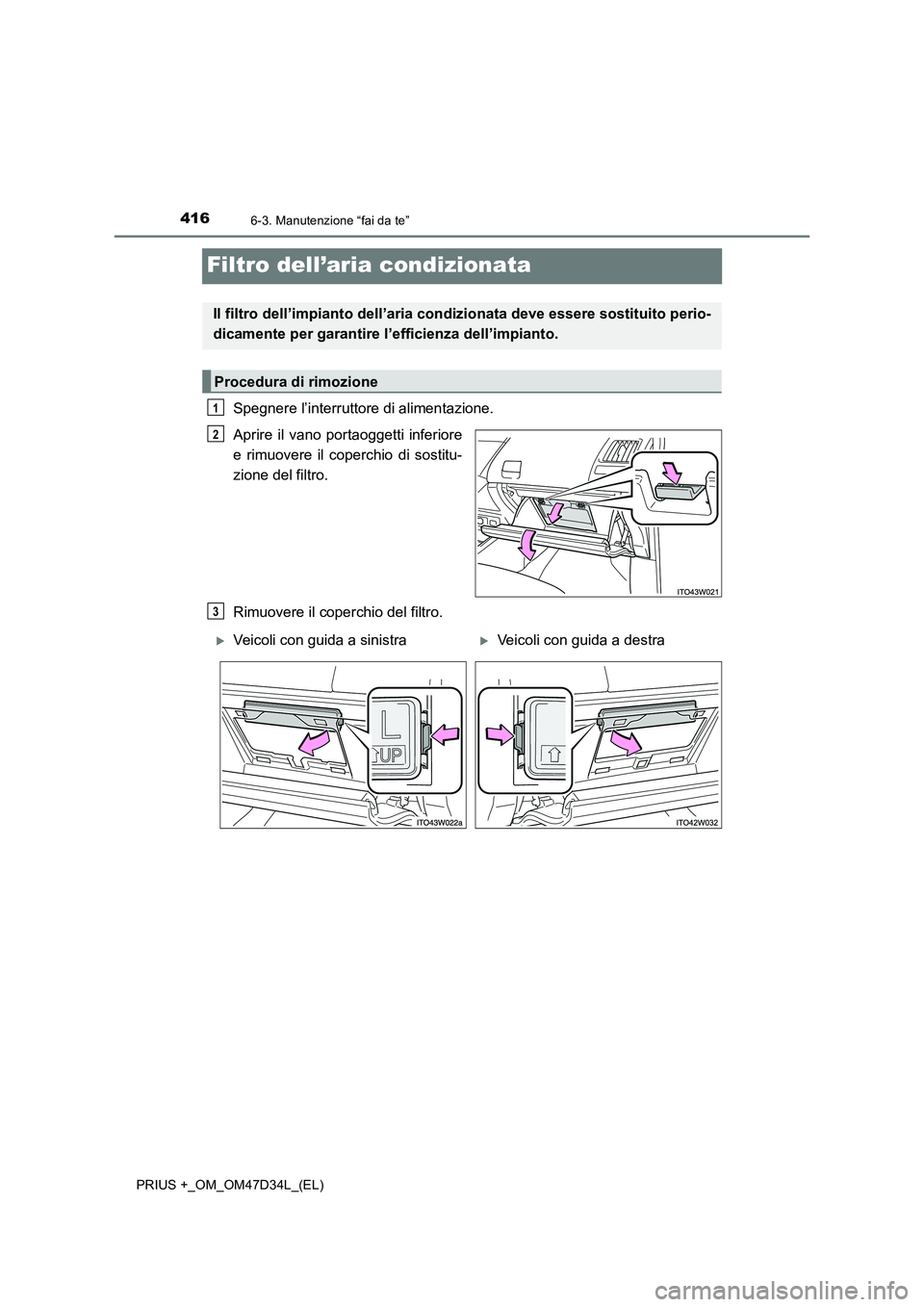

Filtro dell’aria condizionata
Spegnere l’interruttore di alimentazione.
Aprire il vano portaoggetti inferiore
e rimuovere il coperchio di sostitu-
zione del filtro.
Rimuovere il coperchio del filtro.
Il filtro dell’impianto dell’aria condizionata deve essere sostituito perio-
dicamente per garantire l’efficienza dell’impianto.
Procedura di rimozione
1
2
3
Veicoli con guida a sinistraVeicoli con guida a destra
Page 417 of 572

4176-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)
6
Manutenzione e cura

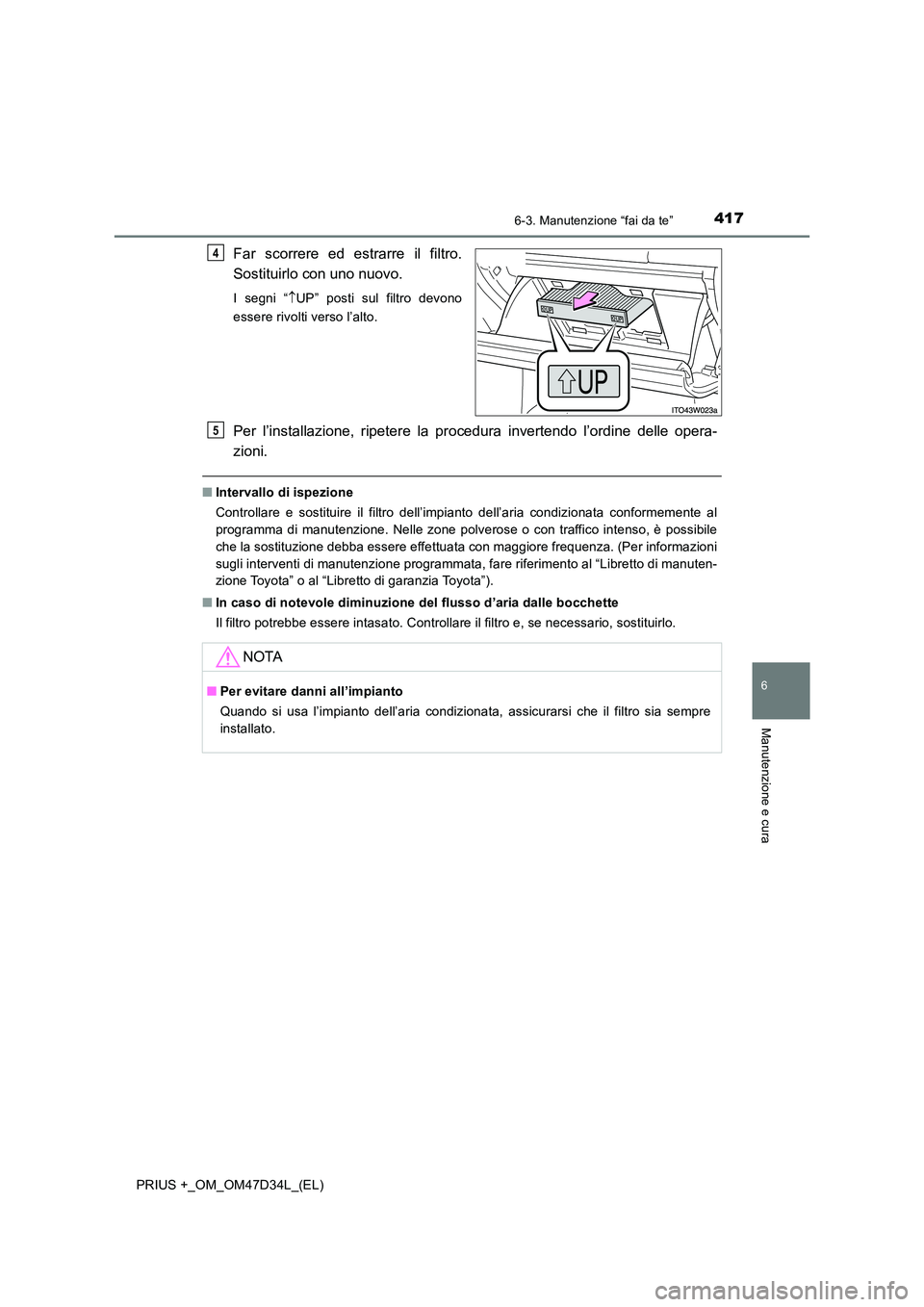

Far scorrere ed estrarre il filtro.
Sostituirlo con uno nuovo.
I segni “ UP” posti sul filtro devono
essere rivolti verso l’alto.
Per l’installazione, ripetere la pr ocedura invertendo l’ordine delle opera-
zioni.
■ Intervallo di ispezione
Controllare e sostituire il filtro dell’impianto dell’aria condizionata conformemente al
programma di manutenzione. Nelle zone polverose o con traffico intenso, è possibile
che la sostituzione debba essere effettuata con maggiore frequenza. (Per informazioni
sugli interventi di manutenzione programmata, fare riferimento al “Libretto di manuten-
zione Toyota” o al “Libretto di garanzia Toyota”).
■ In caso di notevole diminuzione del flusso d’aria dalle bocchette
Il filtro potrebbe essere intasato. Controllare il filtro e, se necessario, sostituirlo.
4
NOTA
■ Per evitare danni all’impianto
Quando si usa l’impianto dell’aria condizionata, assicurarsi che il filtro sia sempre
installato.
5
Page 418 of 572

4186-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)

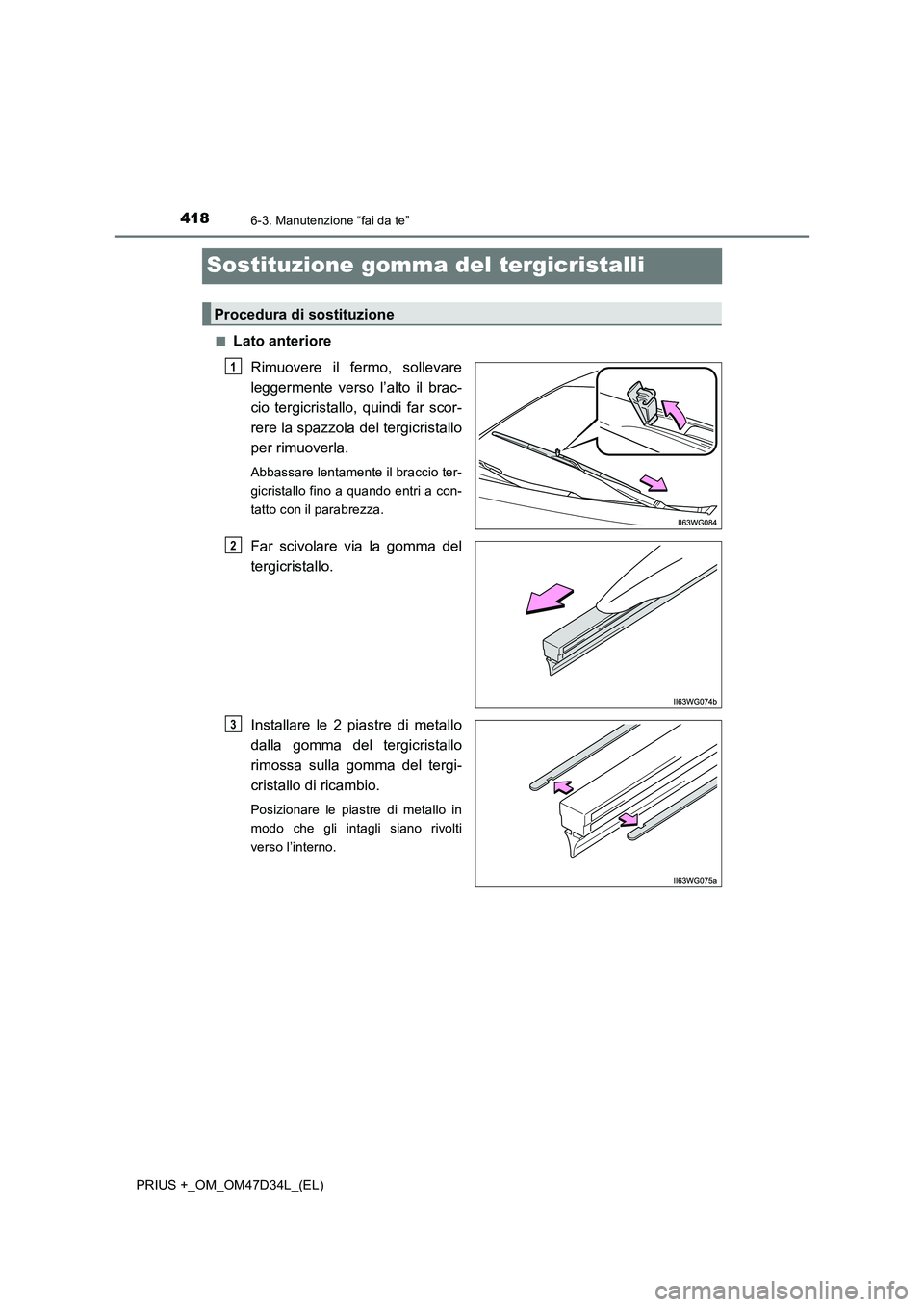

Sostituzione gomma del tergicristalli
■Lato anteriore
Rimuovere il fermo, sollevare
leggermente verso l’alto il brac-
cio tergicristallo, quindi far scor-
rere la spazzola del tergicristallo
per rimuoverla.
Abbassare lentamente il braccio ter-
gicristallo fino a quando entri a con-
tatto con il parabrezza.
Far scivolare via la gomma del
tergicristallo.
Installare le 2 piastre di metallo
dalla gomma del tergicristallo
rimossa sulla gomma del tergi-
cristallo di ricambio.
Posizionare le piastre di metallo in
modo che gli intagli siano rivolti
verso l’interno.
Procedura di sostituzione
1
2
3
Page 419 of 572

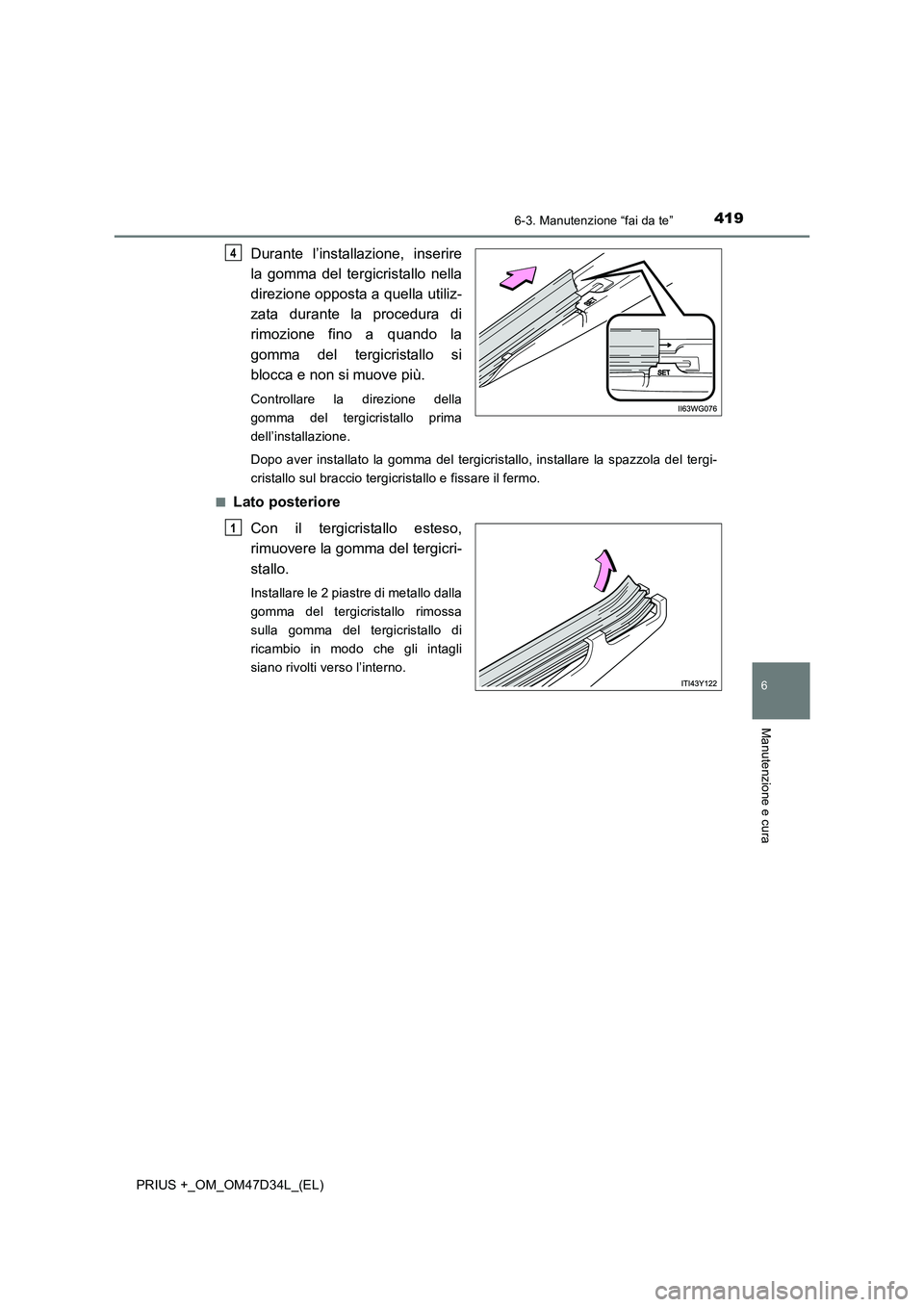

4196-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)
6
Manutenzione e cura
Durante l’installazione, inserire
la gomma del tergicristallo nella
direzione opposta a quella utiliz-
zata durante la procedura di
rimozione fino a quando la
gomma del tergicristallo si
blocca e non si muove più.
Controllare la direzione della
gomma del tergicristallo prima
dell’installazione.
Dopo aver installato la gomma del tergicristallo, installare la spazzola del tergi-
cristallo sul braccio tergicristallo e fissare il fermo.
■
Lato posteriore
Con il tergicristallo esteso,
rimuovere la gomma del tergicri-
stallo.
Installare le 2 piastre di metallo dalla
gomma del tergicristallo rimossa
sulla gomma del tergicristallo di
ricambio in modo che gli intagli
siano rivolti verso l’interno.
4
1
Page 420 of 572

4206-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)
Durante l’installazione, inserire
la gomma del tergicristallo come
illustrato nella figura.2
