4216-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)
6
Manutenzione e cura

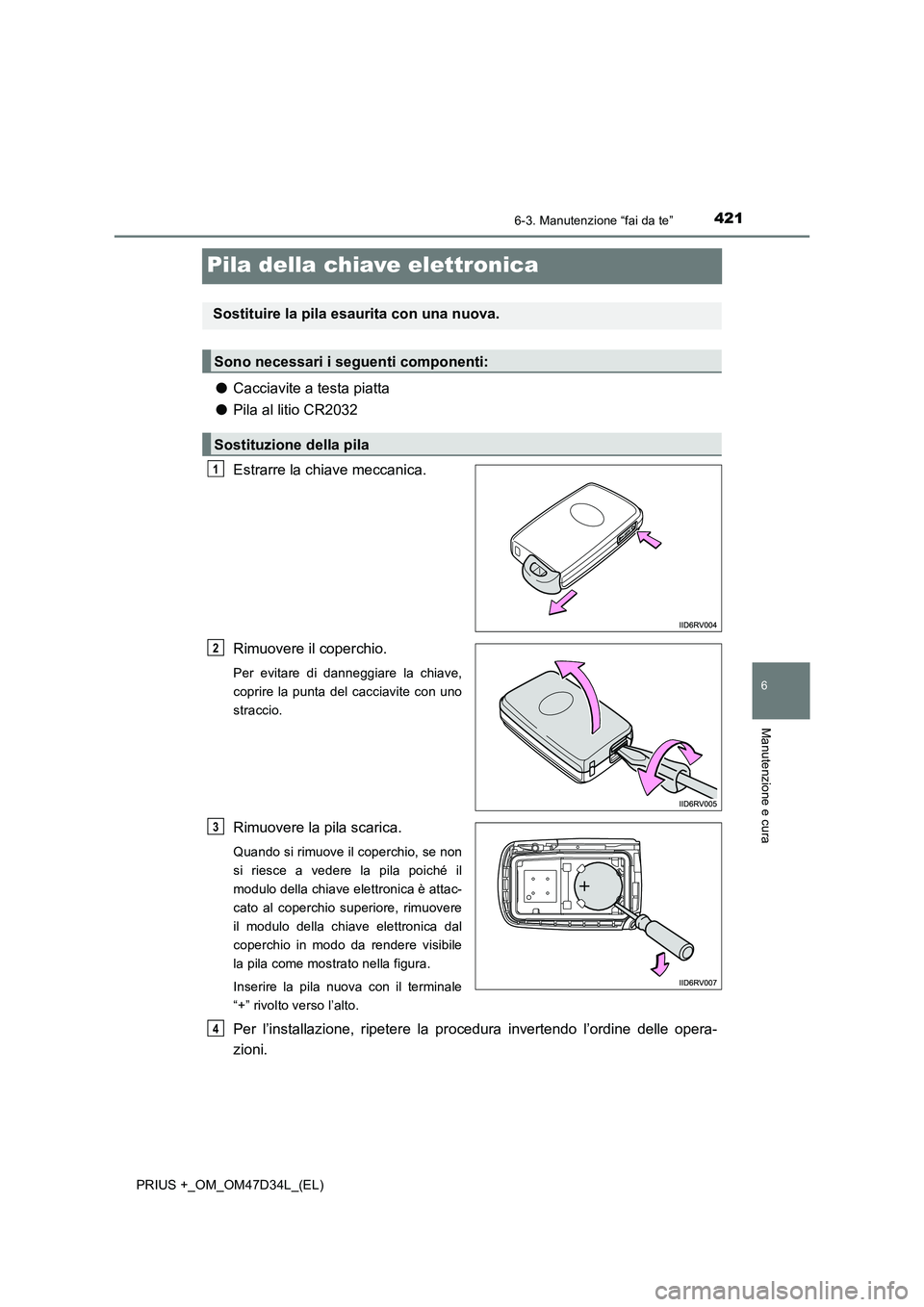

Pila della chiave elettronica
●Cacciavite a testa piatta
●Pila al litio CR2032
Estrarre la chiave meccanica.
Rimuovere il coperchio.
Per evitare di danneggiare la chiave,
coprire la punta del cacciavite con uno
straccio.
Rimuovere la pila scarica.
Quando si rimuove il coperchio, se non
si riesce a vedere la pila poiché il
modulo della chiave elettronica è attac-
cato al coperchio superiore, rimuovere
il modulo della chiave elettronica dal
coperchio in modo da rendere visibile
la pila come mostrato nella figura.
Inserire la pila nuova con il terminale
“+” rivolto verso l’alto.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
Sostituire la pila esaurita con una nuova.
Sono necessari i seguenti componenti:
Sostituzione della pila
1
2
3
4

4226-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)

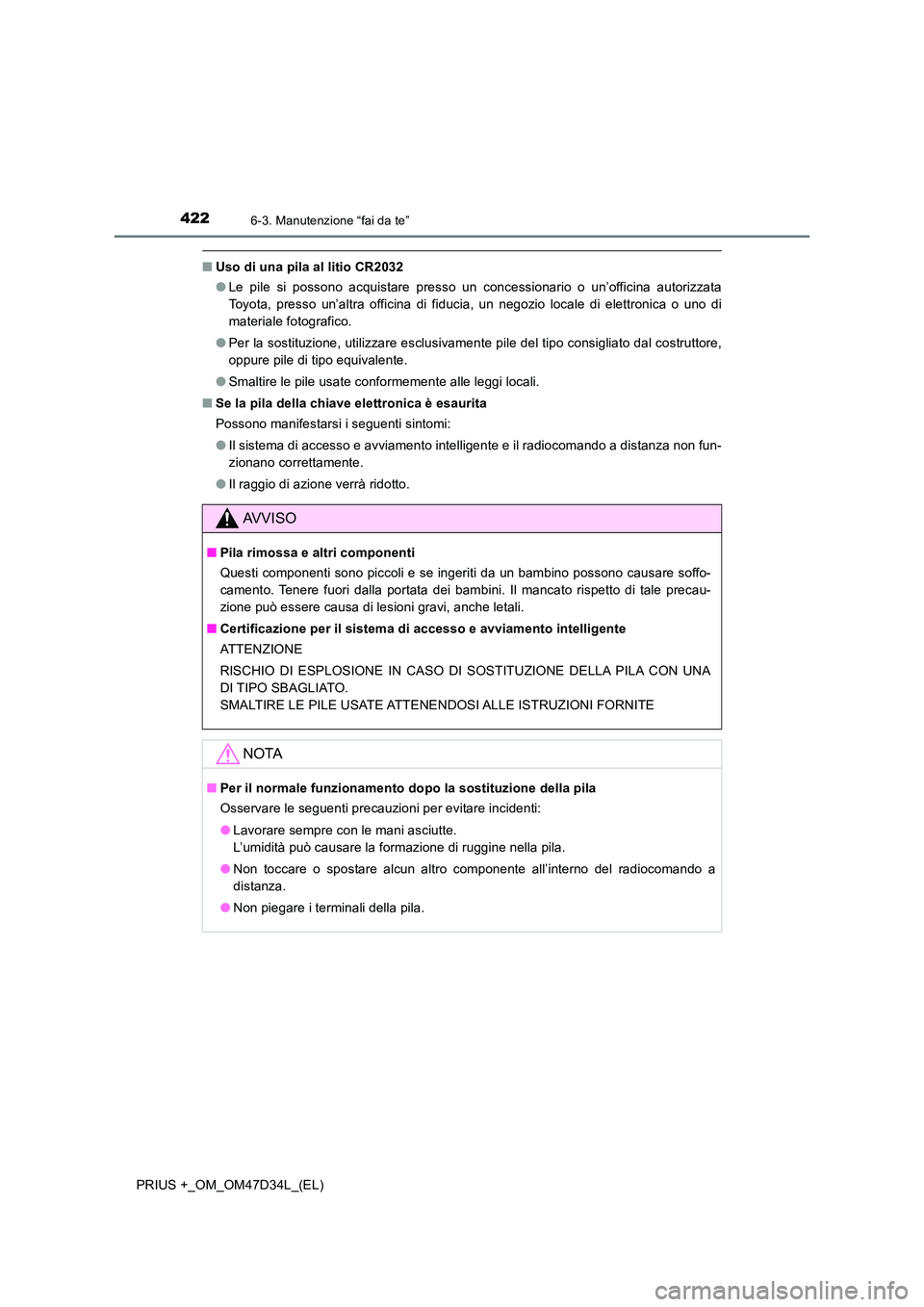

■Uso di una pila al litio CR2032
● Le pile si possono acquistare presso un concessionario o un’officina autorizzata
Toyota, presso un’altra officina di fiducia, un negozio locale di elettronica o uno di
materiale fotografico.
● Per la sostituzione, utilizzare esclusivamente pile del tipo consigliato dal costruttore,
oppure pile di tipo equivalente.
● Smaltire le pile usate conformemente alle leggi locali.
■ Se la pila della chiave elettronica è esaurita
Possono manifestarsi i seguenti sintomi:
● Il sistema di accesso e avviamento intelligente e il radiocomando a distanza non fun-
zionano correttamente.
● Il raggio di azione verrà ridotto.
AVVISO
■Pila rimossa e altri componenti
Questi componenti sono piccoli e se ingeriti da un bambino possono causare soffo-
camento. Tenere fuori dalla portata dei bambini. Il mancato rispetto di tale precau-
zione può essere causa di lesioni gravi, anche letali.
■ Certificazione per il sistema di accesso e avviamento intelligente
ATTENZIONE
RISCHIO DI ESPLOSIONE IN CASO DI SOSTITUZIONE DELLA PILA CON UNA
DI TIPO SBAGLIATO.
SMALTIRE LE PILE USATE ATTENENDOSI ALLE ISTRUZIONI FORNITE
NOTA
■ Per il normale funzionamento dopo la sostituzione della pila
Osservare le seguenti precauzioni per evitare incidenti:
● Lavorare sempre con le mani asciutte.
L’umidità può causare la formazione di ruggine nella pila.
● Non toccare o spostare alcun altro componente all’interno del radiocomando a
distanza.
● Non piegare i terminali della pila.

4236-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)
6
Manutenzione e cura

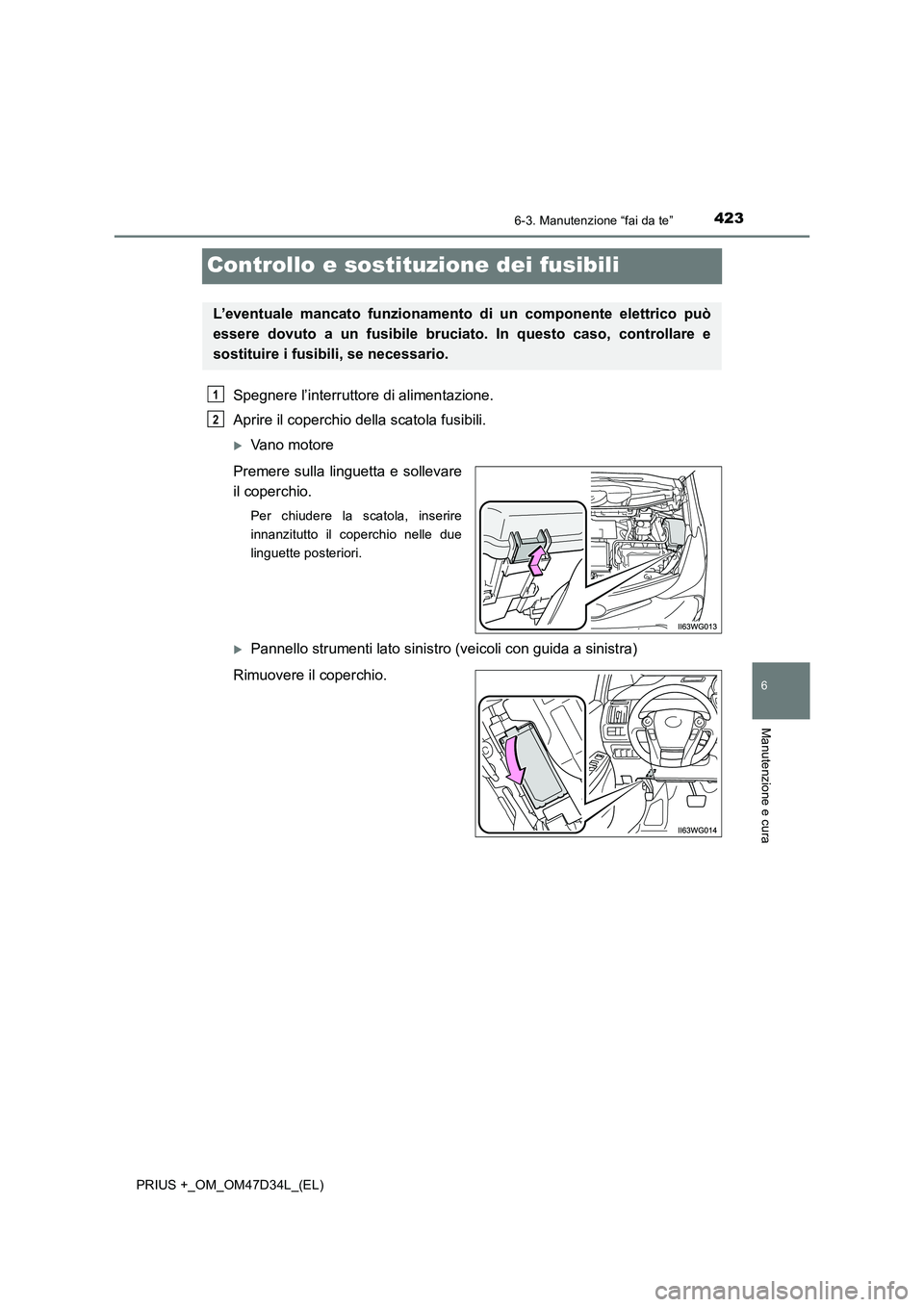

Controllo e sostituzione dei fusibili
Spegnere l’interruttore di alimentazione.
Aprire il coperchio della scatola fusibili.
Vano motore
Premere sulla linguetta e sollevare
il coperchio.
Per chiudere la scatola, inserire
innanzitutto il coperchio nelle due
linguette posteriori.
Pannello strumenti lato sinistro (veicoli con guida a sinistra)
Rimuovere il coperchio.
L’eventuale mancato funzionamento di un componente elettrico può
essere dovuto a un fusibile bruciato. In questo caso, controllare e
sostituire i fusibili, se necessario.
1
2

4246-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)

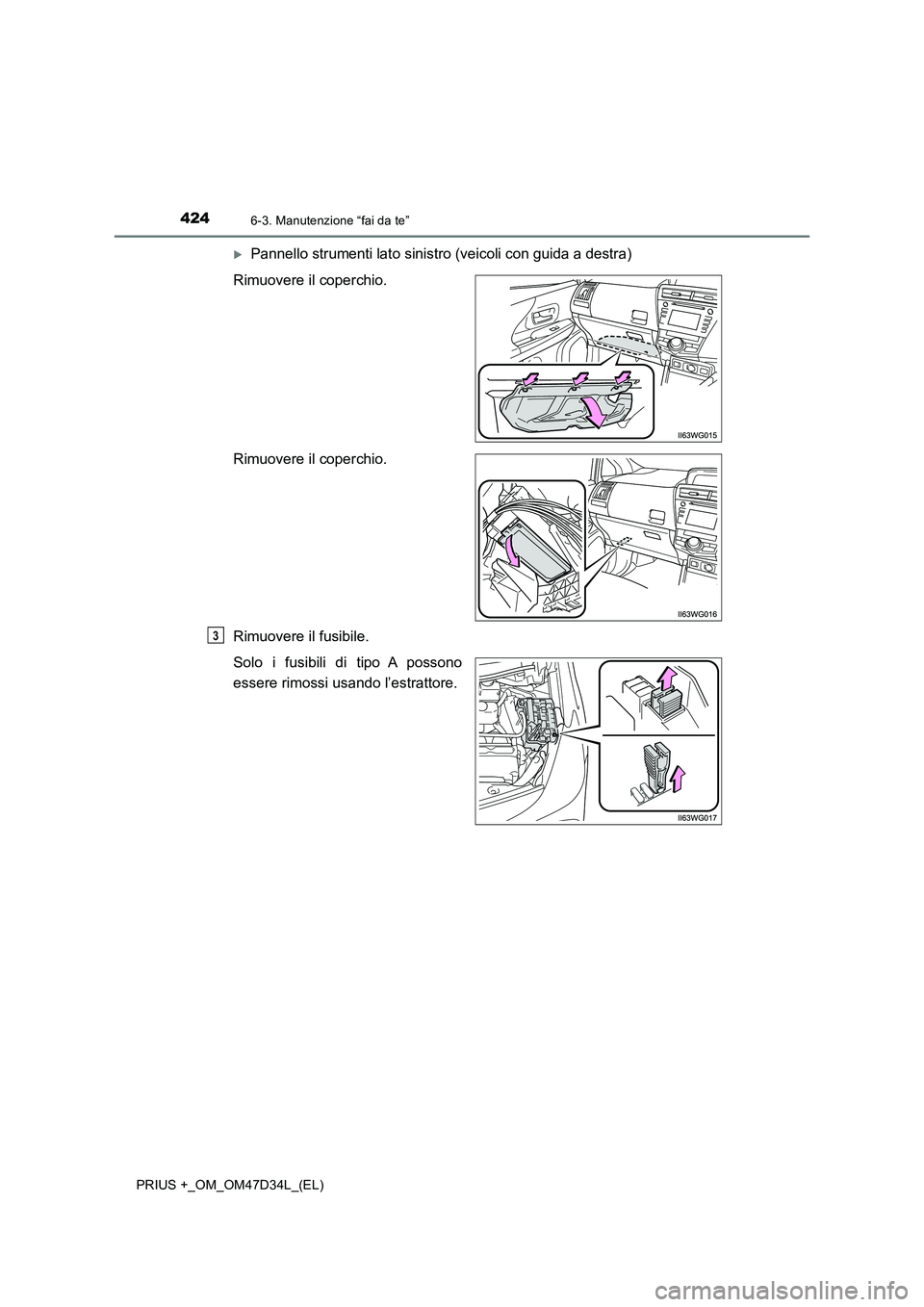

Pannello strumenti lato sinistro (veicoli con guida a destra)
Rimuovere il coperchio.
Rimuovere il coperchio.
Rimuovere il fusibile.
Solo i fusibili di tipo A possono
essere rimossi usando l’estrattore.
3

4256-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)
6
Manutenzione e cura

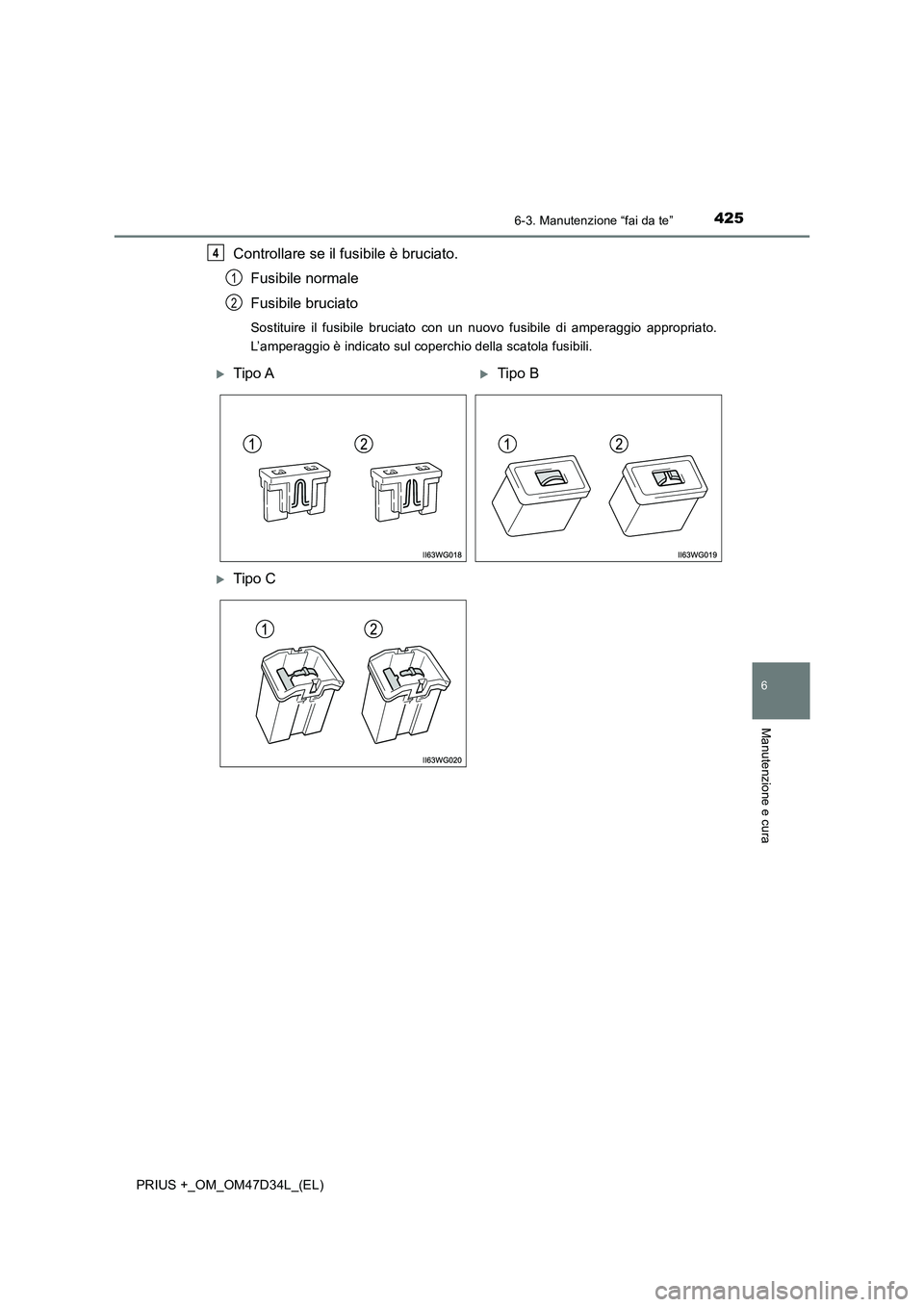

Controllare se il fusibile è bruciato.
Fusibile normale
Fusibile bruciato
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio appropriato.
L’amperaggio è indicato sul coperchio della scatola fusibili.
4
1
2
Tipo ATipo B
Tipo C

4266-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)

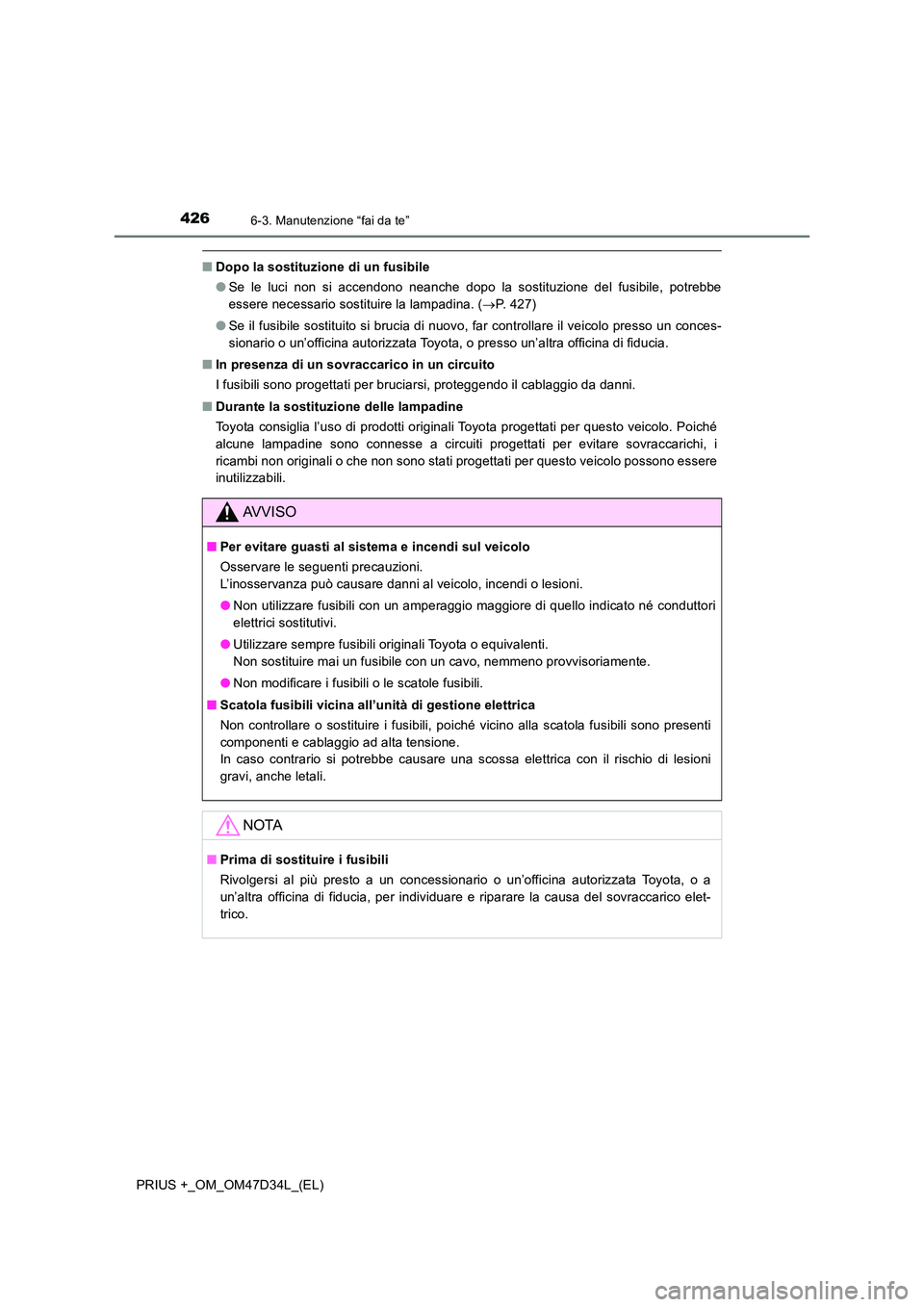

■Dopo la sostituzione di un fusibile
● Se le luci non si accendono neanche dopo la sostituzione del fusibile, potrebbe
essere necessario sostituire la lampadina. ( P. 427)
● Se il fusibile sostituito si brucia di nuovo, far controllare il veicolo presso un conces-
sionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
■ In presenza di un sovraccarico in un circuito
I fusibili sono progettati per bruciarsi, proteggendo il cablaggio da danni.
■ Durante la sostituzione delle lampadine
Toyota consiglia l’uso di prodotti originali Toyota progettati per questo veicolo. Poiché
alcune lampadine sono connesse a circuiti progettati per evitare sovraccarichi, i
ricambi non originali o che non sono stati progettati per questo veicolo possono essere
inutilizzabili.
AVVISO
■ Per evitare guasti al sistema e incendi sul veicolo
Osservare le seguenti precauzioni.
L’inosservanza può causare danni al veicolo, incendi o lesioni.
● Non utilizzare fusibili con un amperaggio maggiore di quello indicato né conduttori
elettrici sostitutivi.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un cavo, nemmeno provvisoriamente.
● Non modificare i fusibili o le scatole fusibili.
■ Scatola fusibili vicina all’unità di gestione elettrica
Non controllare o sostituire i fusibili, poiché vicino alla scatola fusibili sono presenti
componenti e cablaggio ad alta tensione.
In caso contrario si potrebbe causare una scossa elettrica con il rischio di lesioni
gravi, anche letali.
NOTA
■ Prima di sostituire i fusibili
Rivolgersi al più presto a un concessionario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia, per individuare e riparare la causa del sovraccarico elet-
trico.

4276-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)
6
Manutenzione e cura

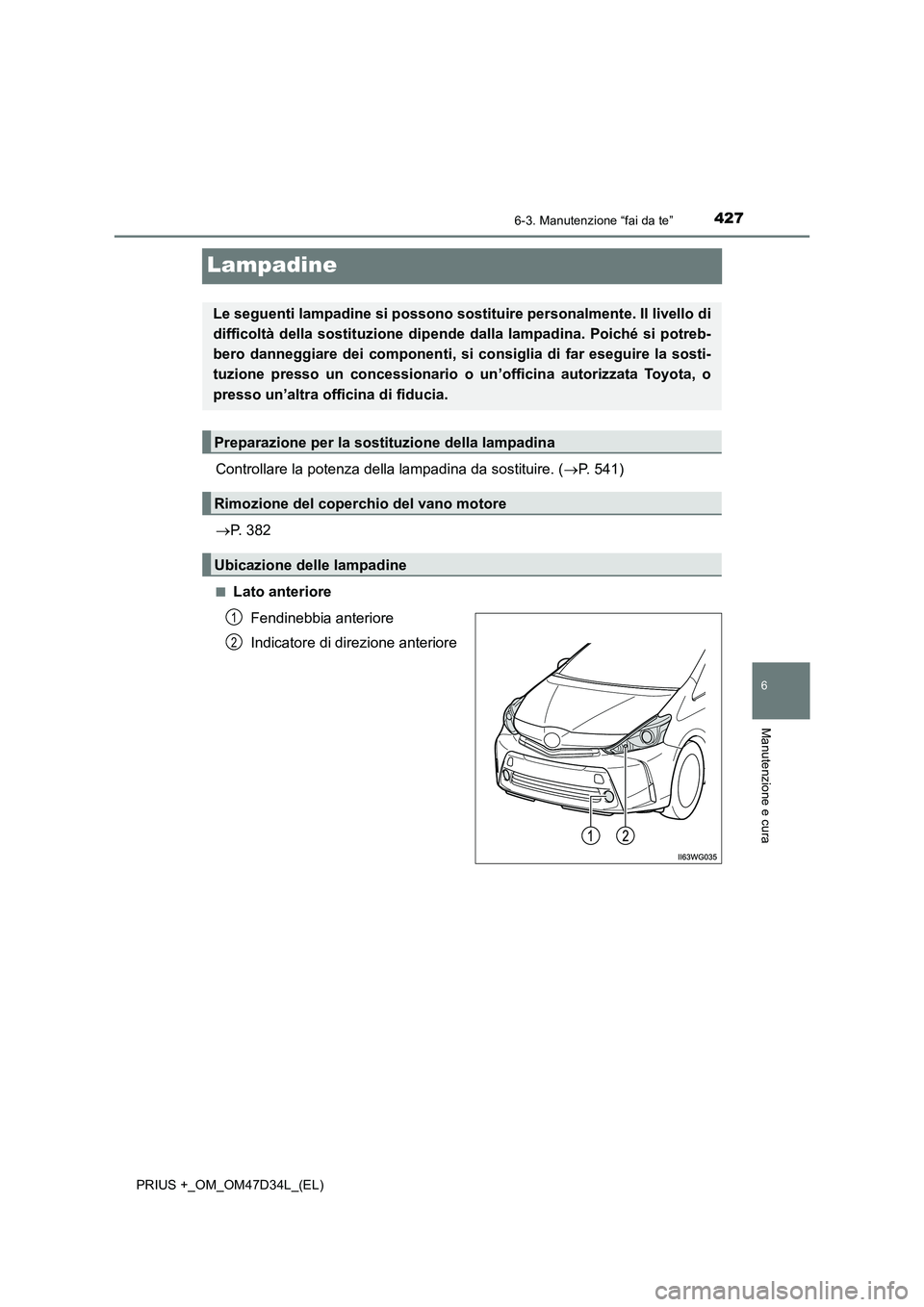

Lampadine
Controllare la potenza della lampadina da sostituire. (P. 541)
 P. 382
■Lato anteriore
Fendinebbia anteriore
Indicatore di direzione anteriore
Le seguenti lampadine si possono sostituire personalmente. Il livello di
difficoltà della sostituzione dipende dalla lampadina. Poiché si potreb-
bero danneggiare dei componenti, si consiglia di far eseguire la sosti-
tuzione presso un concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Preparazione per la sostituzione della lampadina
Rimozione del coperchio del vano motore
Ubicazione delle lampadine
1
2

4286-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)■

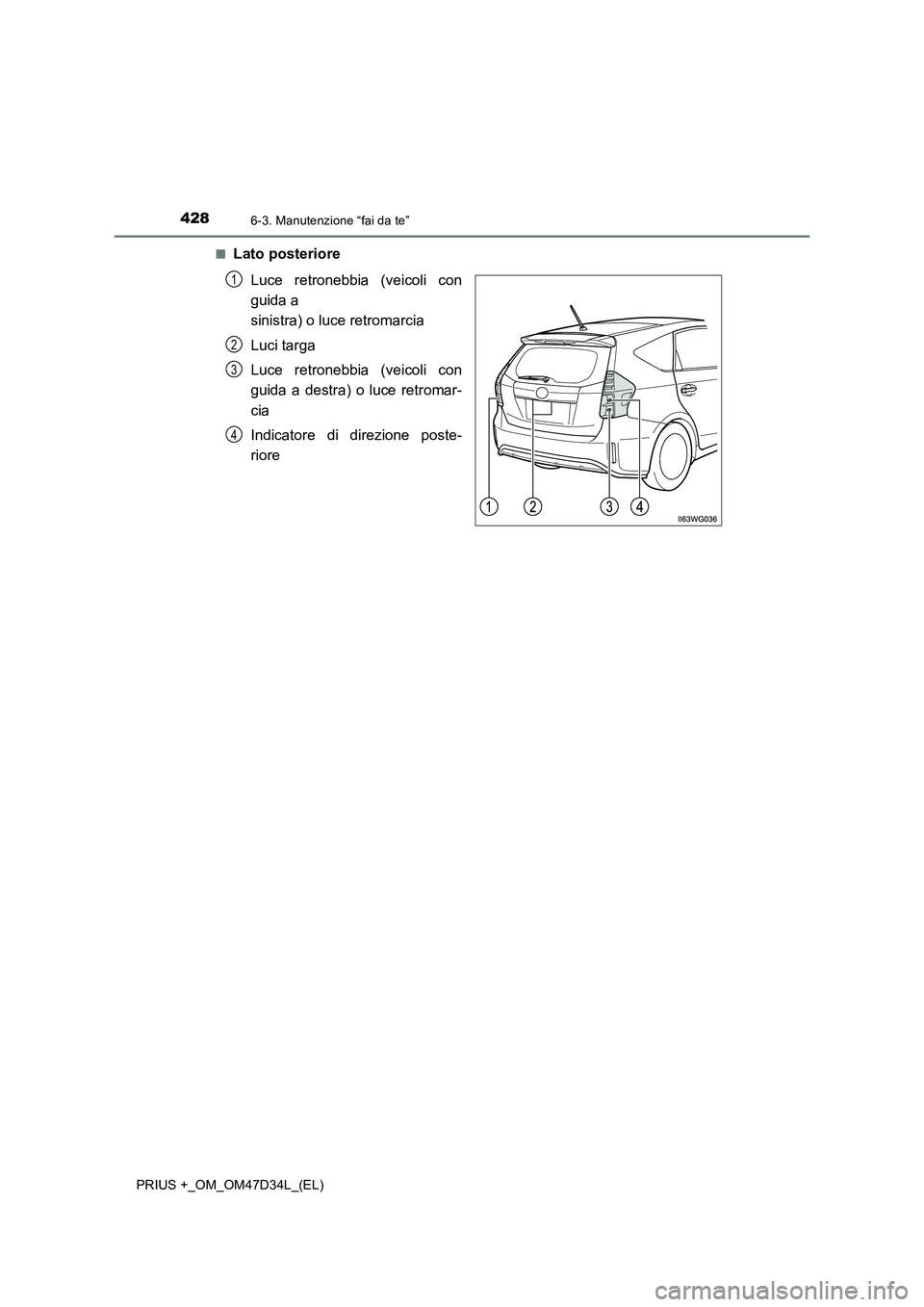

Lato posteriore
Luce retronebbia (veicoli con
guida a
sinistra) o luce retromarcia
Luci targa
Luce retronebbia (veicoli con
guida a destra) o luce retromar-
cia
Indicatore di direzione poste-
riore
1
2
3
4

4296-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)
6
Manutenzione e cura
■Fendinebbia anteriori
Rimuovere i bulloni rivesti-
mento passaruota e abbassare
il rivestimento stesso.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
Ruotare il portalampada in
senso antiorario.

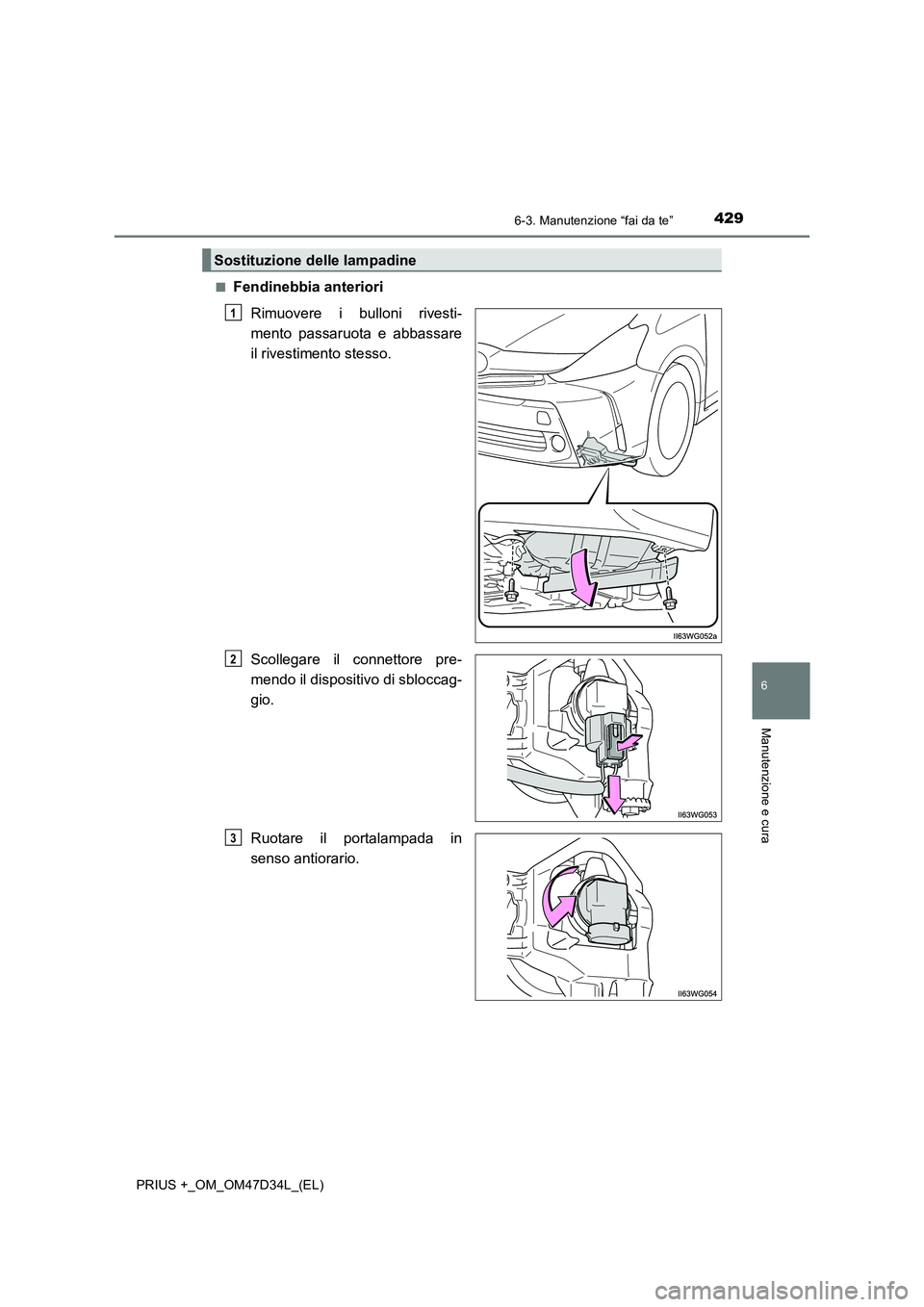

Sostituzione delle lampadine
1
2
3

4306-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)

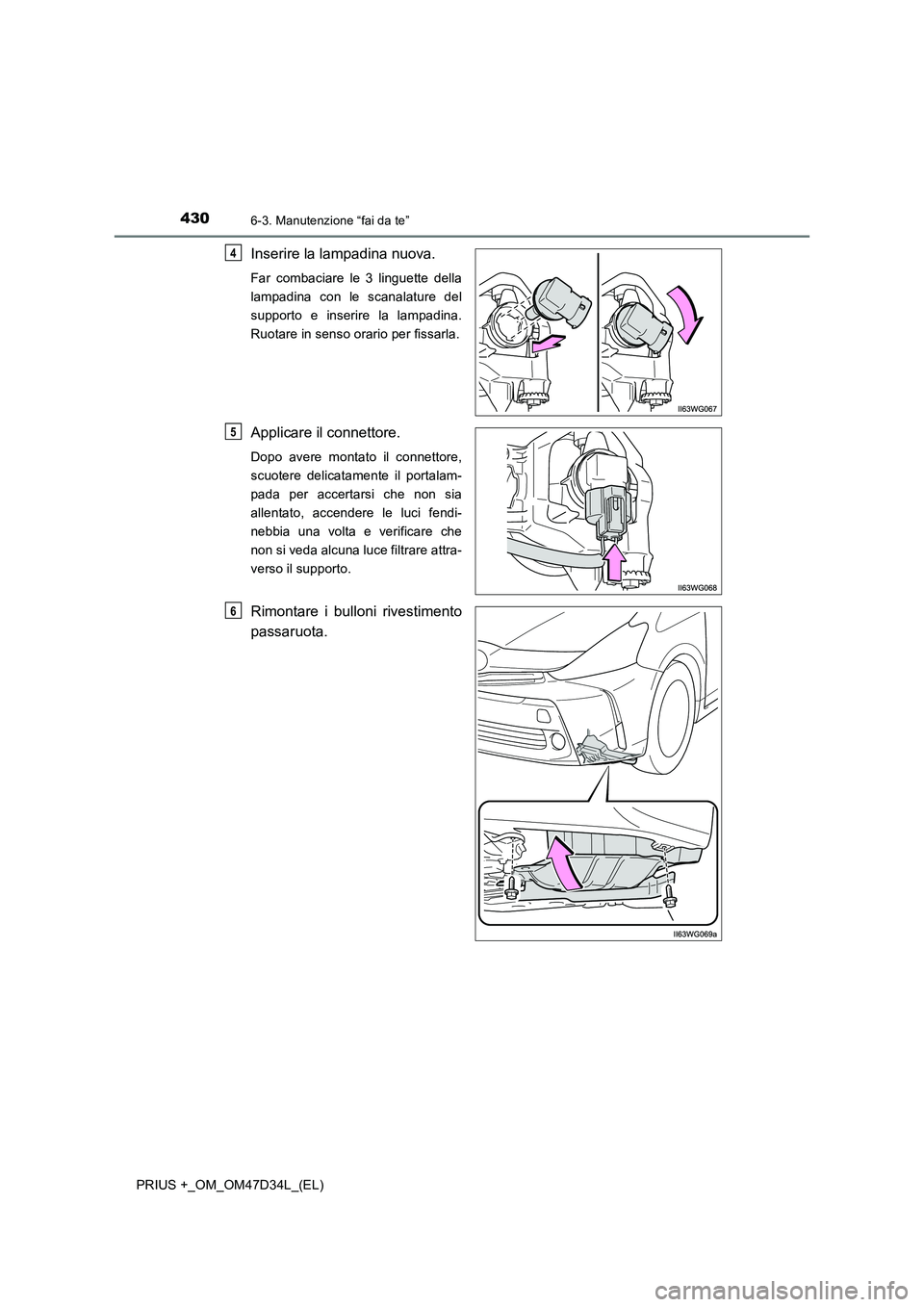

Inserire la lampadina nuova.
Far combaciare le 3 linguette della
lampadina con le scanalature del
supporto e inserire la lampadina.
Ruotare in senso orario per fissarla.
Applicare il connettore.
Dopo avere montato il connettore,
scuotere delicatamente il portalam-
pada per accertarsi che non sia
allentato, accendere le luci fendi-
nebbia una volta e verificare che
non si veda alcuna luce filtrare attra-
verso il supporto.
Rimontare i bulloni rivestimento
passaruota.
4
5
6
