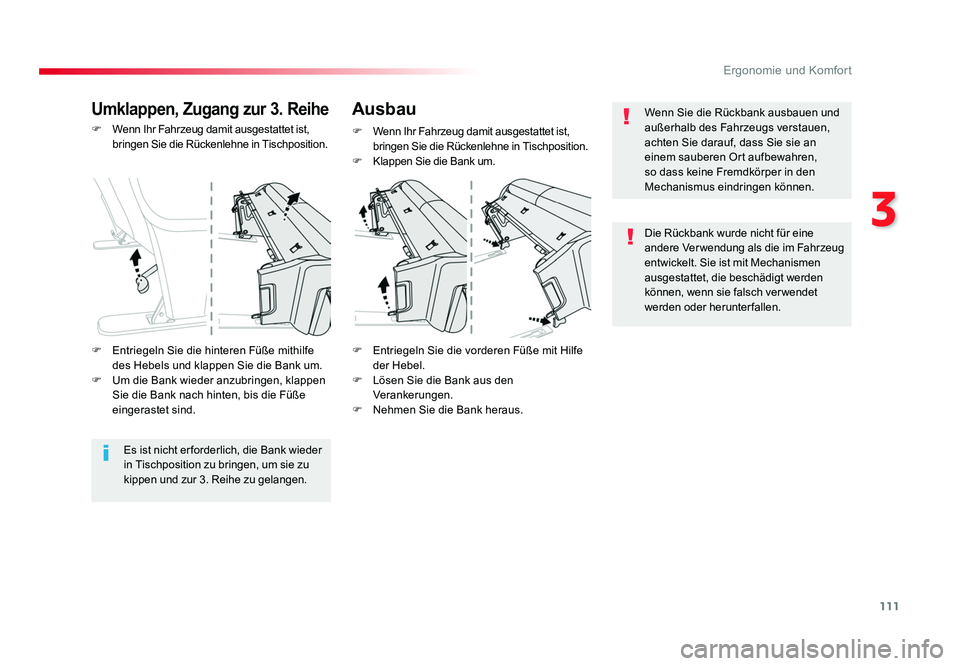

111
3
Ergonomie und Komfort
Jumpy _de_Chap03_ergonomie-et-confort_ed01-2016
F Wenn Ihr Fahrzeug damit ausgestattet ist,
bringen Sie die Rückenlehne in Tischposition.
F Entriegeln Sie die vorderen Füße mit Hilfe der Hebel.
F Lösen Sie die Bank aus den Verankerungen.
F Nehmen Sie die Bank heraus. F Wenn Ihr Fahrzeug damit ausgestattet ist,
bringen Sie die Rückenlehne in Tischposition.
F Klappen Sie die Bank um.
Umklappen, Zugang zur 3. ReiheAusbau
Es ist nicht er forderlich, die Bank wieder
in Tischposition zu bringen, um sie zu
kippen und zur 3. Reihe zu gelangen.
F Entriegeln Sie die hinteren Füße mithilfe
des Hebels und klappen Sie die Bank um.
F Um die Bank wieder anzubringen, klappen Sie die Bank nach hinten, bis die Füße
eingerastet sind. Wenn Sie die Rückbank ausbauen und
außerhalb des Fahrzeugs verstauen,
achten Sie darauf, dass Sie sie an
einem sauberen Ort aufbewahren,
so dass keine Fremdkörper in den
Mechanismus eindringen können.
Die Rückbank wurde nicht für eine
andere Ver wendung als die im Fahrzeug
entwickelt. Sie ist mit Mechanismen
ausgestattet, die beschädigt werden
können, wenn sie falsch ver wendet
werden oder herunterfallen.
Proace_de.indb 11122/07/2016 14:43

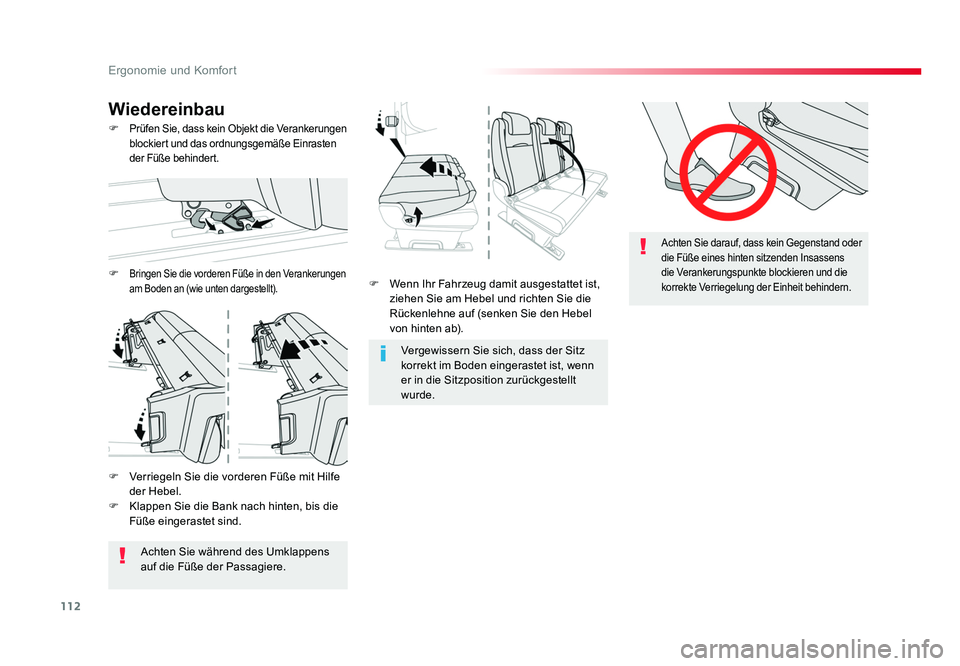

112
Ergonomie und Komfort
Jumpy _de_Chap03_ergonomie-et-confort_ed01-2016
F Wenn Ihr Fahrzeug damit ausgestattet ist, ziehen Sie am Hebel und richten Sie die
Rückenlehne auf (senken Sie den Hebel
von hinten ab).
Vergewissern Sie sich, dass der Sitz
korrekt im Boden eingerastet ist, wenn
er in die Sitzposition zurückgestellt
wurde.
Achten Sie darauf, dass kein Gegenstand oder
die Füße eines hinten sitzenden Insassens
die Verankerungspunkte blockieren und die
korrekte Verriegelung der Einheit behindern.
F Prüfen Sie, dass kein Objekt die Verankerungen
blockiert und das ordnungsgemäße Einrasten
der Füße behindert.
Wiedereinbau
F Verriegeln Sie die vorderen Füße mit Hilfe der Hebel.
F Klappen Sie die Bank nach hinten, bis die Füße eingerastet sind.
Achten Sie während des Umklappens
auf die Füße der Passagiere.
F
Bringen Sie die vorderen Füße in den Verankerungen
am Boden an (wie unten dargestellt).
Proace_de.indb 11222/07/2016 14:43

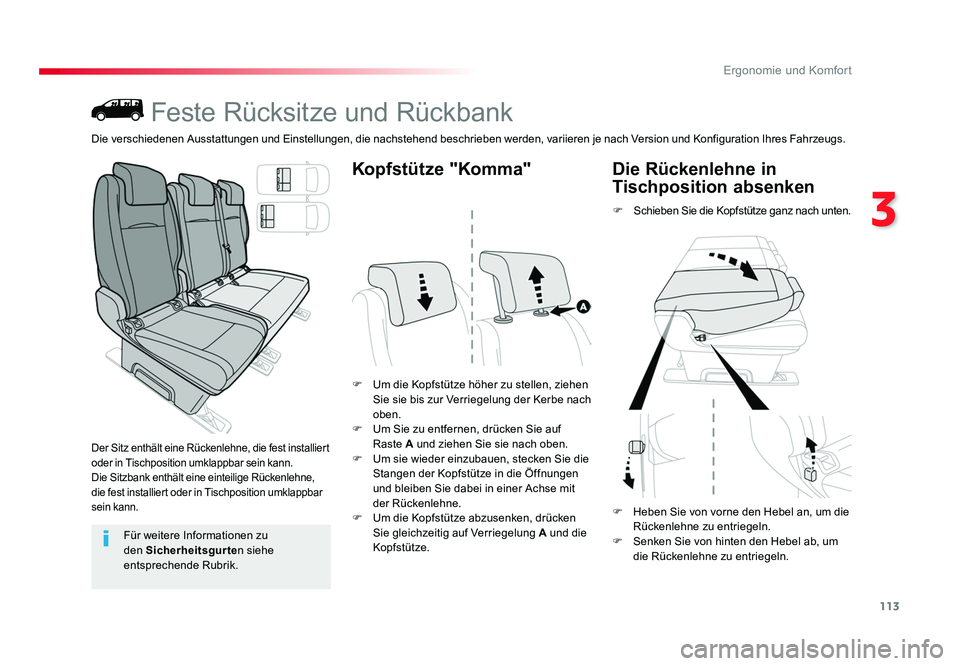

113
3
Ergonomie und Komfort
Jumpy _de_Chap03_ergonomie-et-confort_ed01-2016
Feste Rücksitze und Rückbank
Der Sitz enthält eine Rückenlehne, die fest installiert
oder in Tischposition umklappbar sein kann.
Die Sitzbank enthält eine einteilige Rückenlehne,
die fest installiert oder in Tischposition umklappbar
sein kann.
F Um die Kopfstütze höher zu stellen, ziehen Sie sie bis zur Verriegelung der Kerbe nach
oben.
F Um Sie zu entfernen, drücken Sie auf Raste A und ziehen Sie sie nach oben.
F Um sie wieder einzubauen, stecken Sie die Stangen der Kopfstütze in die Öffnungen
und bleiben Sie dabei in einer Achse mit
der Rückenlehne.
F Um die Kopfstütze abzusenken, drücken Sie gleichzeitig auf Verriegelung A und die
Kopfstütze.
Kopfstütze "Komma"
F Schieben Sie die Kopfstütze ganz nach unten.
Die Rückenlehne in
Tischposition absenken
Für weitere Informationen zu
den Sicherheitsgurte n siehe
entsprechende Rubrik. F Heben Sie von vorne den Hebel an, um die
Rückenlehne zu entriegeln.
F Senken Sie von hinten den Hebel ab, um die Rückenlehne zu entriegeln.
Die verschiedenen Ausstattungen und Einstellungen, die nachstehend beschrieben werden, variieren je nach Version und Konfiguration Ihres Fahrzeugs.
Proace_de.indb 11322/07/2016 14:43

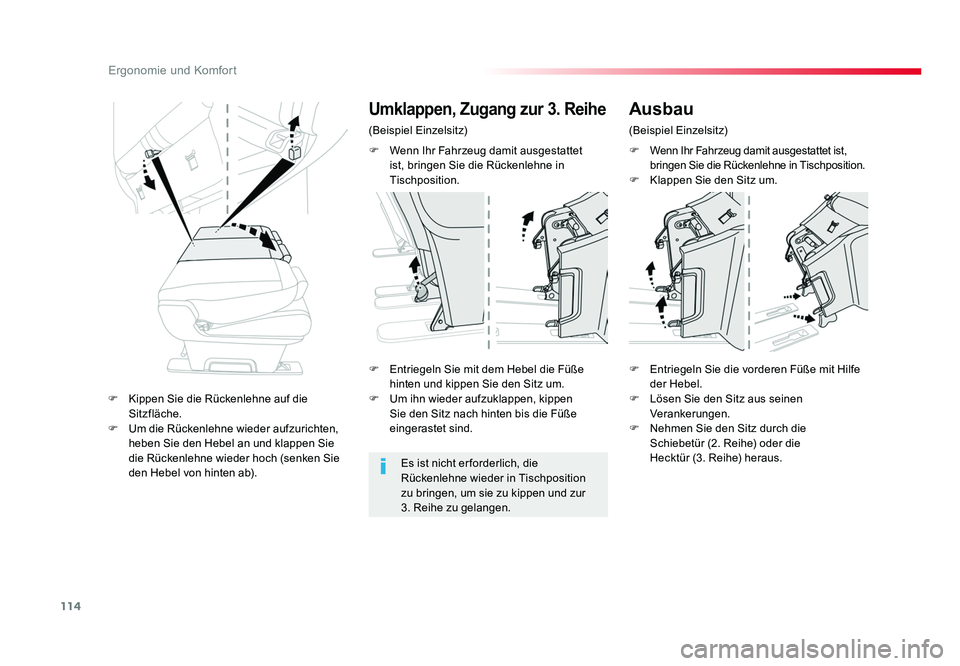

114
Ergonomie und Komfort
Jumpy _de_Chap03_ergonomie-et-confort_ed01-2016
F Wenn Ihr Fahrzeug damit ausgestattet ist,
bringen Sie die Rückenlehne in Tischposition.
F Klappen Sie den Sitz um.
F Entriegeln Sie mit dem Hebel die Füße hinten und kippen Sie den Sitz um.
F Um ihn wieder aufzuklappen, kippen Sie den Sitz nach hinten bis die Füße
eingerastet sind.
F Wenn Ihr Fahrzeug damit ausgestattet
ist, bringen Sie die Rückenlehne in
Tischposition.
Umklappen, Zugang zur 3. Reihe
(Beispiel Einzelsitz)
Ausbau
(Beispiel Einzelsitz)
Es ist nicht er forderlich, die
Rückenlehne wieder in Tischposition
zu bringen, um sie zu kippen und zur
3. Reihe zu gelangen.
F Kippen Sie die Rückenlehne auf die
Sitzfläche.
F Um die Rückenlehne wieder aufzurichten, heben Sie den Hebel an und klappen Sie
die Rückenlehne wieder hoch (senken Sie
den Hebel von hinten ab). F Entriegeln Sie die vorderen Füße mit Hilfe
der Hebel.
F Lösen Sie den Sitz aus seinen Verankerungen.
F Nehmen Sie den Sitz durch die Schiebetür (2. Reihe) oder die
Hecktür (3. Reihe) heraus.
Proace_de.indb 11422/07/2016 14:43

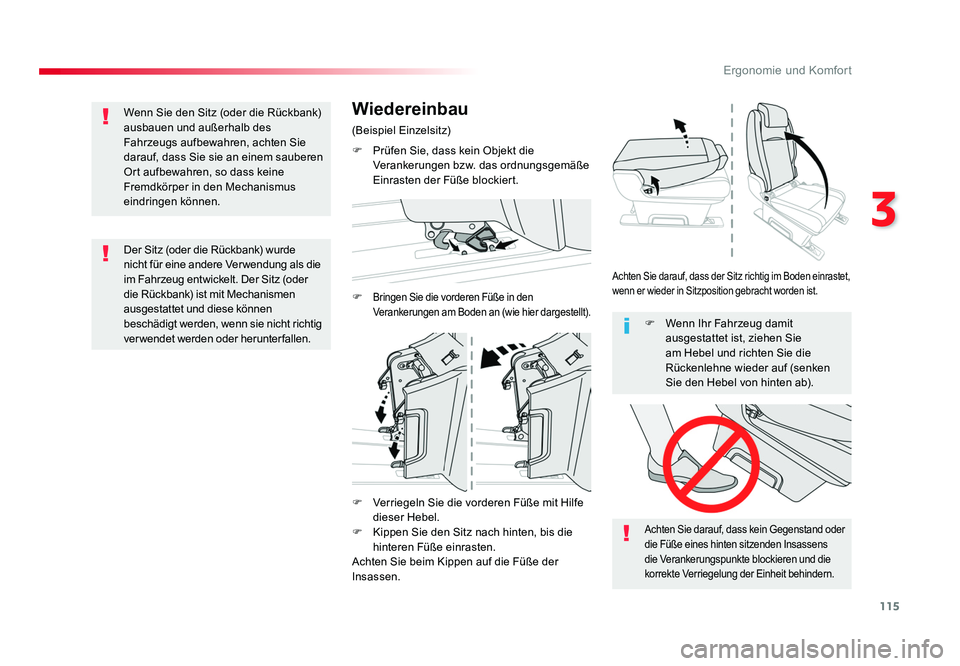

115
3
Ergonomie und Komfort
Jumpy _de_Chap03_ergonomie-et-confort_ed01-2016
F Verriegeln Sie die vorderen Füße mit Hilfe dieser Hebel.
F Kippen Sie den Sitz nach hinten, bis die hinteren Füße einrasten.
Achten Sie beim Kippen auf die Füße der
Insassen.
Achten Sie darauf, dass kein Gegenstand oder
die Füße eines hinten sitzenden Insassens
die Verankerungspunkte blockieren und die
korrekte Verriegelung der Einheit behindern.
F Wenn Ihr Fahrzeug damit ausgestattet ist, ziehen Sie
am Hebel und richten Sie die
Rückenlehne wieder auf (senken
Sie den Hebel von hinten ab).
Der Sitz (oder die Rückbank) wurde
nicht für eine andere Ver wendung als die
im Fahrzeug entwickelt. Der Sitz (oder
die Rückbank) ist mit Mechanismen
ausgestattet und diese können
beschädigt werden, wenn sie nicht richtig
verwendet werden oder herunterfallen. Wenn Sie den Sitz (oder die Rückbank)
ausbauen und außerhalb des
Fahrzeugs aufbewahren, achten Sie
darauf, dass Sie sie an einem sauberen
Ort aufbewahren, so dass keine
Fremdkörper in den Mechanismus
eindringen können.
Wiedereinbau
(Beispiel Einzelsitz)
F Prüfen Sie, dass kein Objekt die
Verankerungen bzw. das ordnungsgemäße
Einrasten der Füße blockiert.
F
Bringen Sie die vorderen Füße in den
Verankerungen am Boden an (wie hier dargestellt).
Achten Sie darauf, dass der Sitz richtig im Boden einrastet,
wenn er wieder in Sitzposition gebracht worden ist.
Proace_de.indb 11522/07/2016 14:43

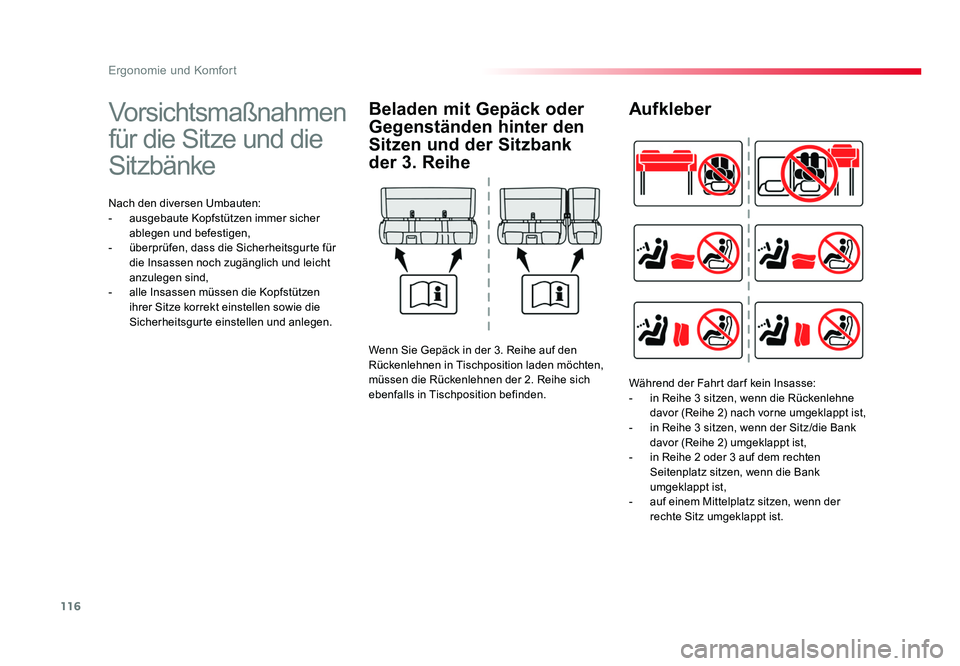

116
Ergonomie und Komfort
Jumpy _de_Chap03_ergonomie-et-confort_ed01-2016
Vorsichtsmaßnahmen
für die Sitze und die
Sitzbänke
Nach den diversen Umbauten:
- ausgebaute Kopfstützen immer sicher ablegen und befestigen,
- überprüfen, dass die Sicherheitsgurte für die Insassen noch zugänglich und leicht
anzulegen sind,
- alle Insassen müssen die Kopfstützen ihrer Sitze korrekt einstellen sowie die
Sicherheitsgurte einstellen und anlegen.
Beladen mit Gepäck oder
Gegenständen hinter den
Sitzen und der Sitzbank
der 3. Reihe
Wenn Sie Gepäck in der 3. Reihe auf den
Rückenlehnen in Tischposition laden möchten,
müssen die Rückenlehnen der 2. Reihe sich
ebenfalls in Tischposition befinden.
Aufkleber
Während der Fahrt dar f kein Insasse:
- in Reihe 3 sitzen, wenn die Rückenlehne
davor (Reihe 2) nach vorne umgeklappt ist,
- in Reihe 3 sitzen, wenn der Sitz/die Bank davor (Reihe 2) umgeklappt ist,
- in Reihe 2 oder 3 auf dem rechten Seitenplatz sitzen, wenn die Bank
umgeklappt ist,
- auf einem Mittelplatz sitzen, wenn der rechte Sitz umgeklappt ist.
Proace_de.indb 11622/07/2016 14:43

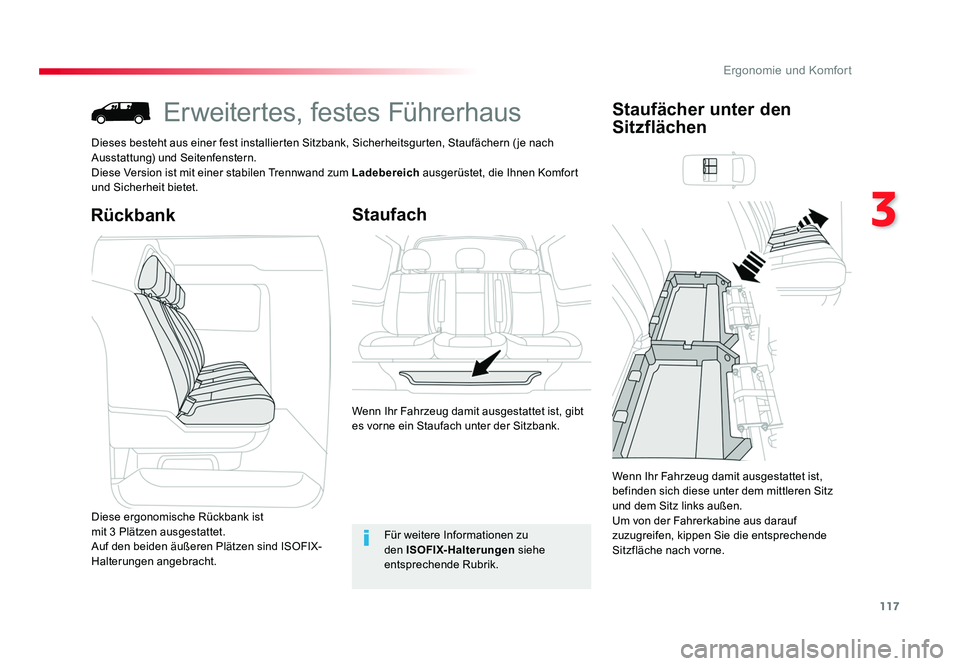

117
3
Ergonomie und Komfort
Jumpy _de_Chap03_ergonomie-et-confort_ed01-2016
Erweitertes, festes Führerhaus
Dieses besteht aus einer fest installierten Sitzbank, Sicherheitsgurten, Staufächern ( je nach
Ausstattung) und Seitenfenstern.
Diese Version ist mit einer stabilen Trennwand zum Ladebereich ausgerüstet, die Ihnen Komfort
und Sicherheit bietet.
Rückbank Staufach
Wenn Ihr Fahrzeug damit ausgestattet ist, gibt
es vorne ein Staufach unter der Sitzbank.
Diese ergonomische Rückbank ist
mit 3 Plätzen ausgestattet.
Auf den beiden äußeren Plätzen sind ISOFIX-
Halterungen angebracht.
Staufächer unter den
Sitzflächen
Für weitere Informationen zu
den ISOFIX-Halterungen siehe
entsprechende Rubrik. Wenn Ihr Fahrzeug damit ausgestattet ist,
befinden sich diese unter dem mittleren Sitz
und dem Sitz links außen.
Um von der Fahrerkabine aus darauf
zuzugreifen, kippen Sie die entsprechende
Sitzfläche nach vorne.
Proace_de.indb 11722/07/2016 14:43

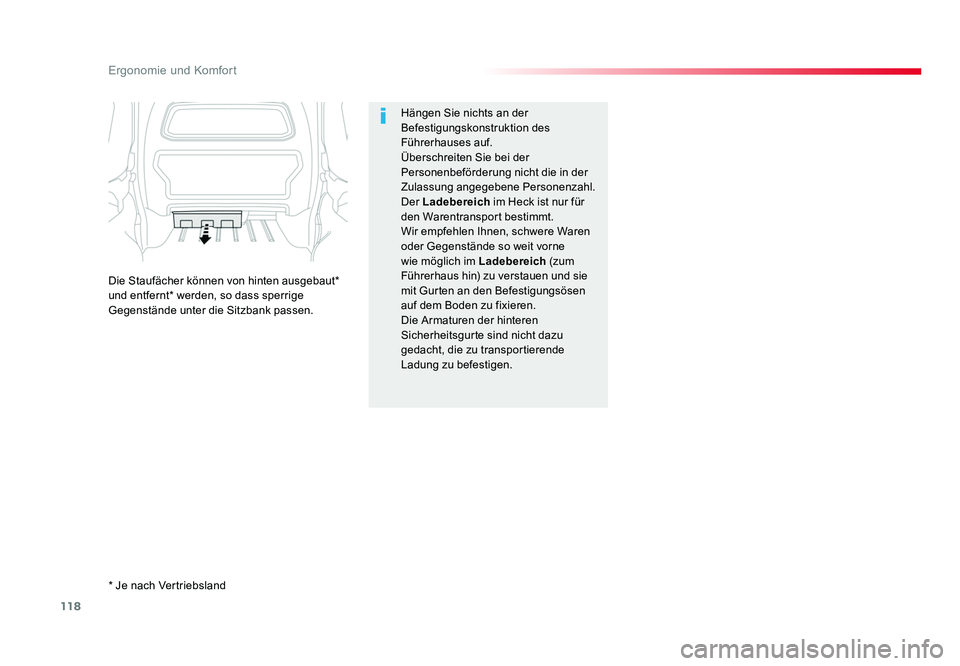

118
Ergonomie und Komfort
Jumpy _de_Chap03_ergonomie-et-confort_ed01-2016
Hängen Sie nichts an der
Befestigungskonstruktion des
Führerhauses auf.
Überschreiten Sie bei der
Personenbeförderung nicht die in der
Zulassung angegebene Personenzahl.
Der Ladebereich im Heck ist nur für
den Warentransport bestimmt.
Wir empfehlen Ihnen, schwere Waren
oder Gegenstände so weit vorne
wie möglich im Ladebereich (zum
Führerhaus hin) zu verstauen und sie
mit Gurten an den Befestigungsösen
auf dem Boden zu fixieren.
Die Armaturen der hinteren
Sicherheitsgurte sind nicht dazu
gedacht, die zu transportierende
Ladung zu befestigen.
Die Staufächer können von hinten ausgebaut*
und entfernt* werden, so dass sperrige
Gegenstände unter die Sitzbank passen.
* Je nach Vertriebsland
Proace_de.indb 11822/07/2016 14:43

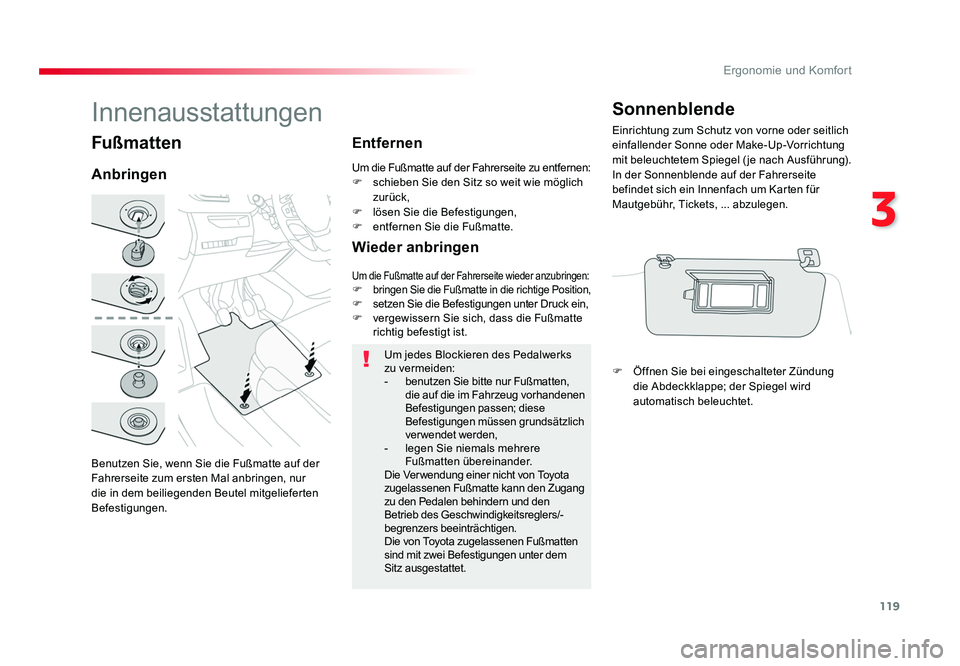

119
3
Ergonomie und Komfort
Jumpy _de_Chap03_ergonomie-et-confort_ed01-2016
Fußmatten
Benutzen Sie, wenn Sie die Fußmatte auf der
Fahrerseite zum ersten Mal anbringen, nur
die in dem beiliegenden Beutel mitgelieferten
Befestigungen.
AnbringenEntfernen
Wieder anbringen
Um jedes Blockieren des Pedalwerks
zu vermeiden:
-
benutzen Sie bitte nur Fußmatten,
die auf die im Fahrzeug vorhandenen
Befestigungen passen; diese
Befestigungen müssen grundsätzlich
verwendet werden,
- legen Sie niemals mehrere Fußmatten übereinander.
Die Ver wendung einer nicht von Toyota
zugelassenen Fußmatte kann den Zugang
zu den Pedalen behindern und den
Betrieb des Geschwindigkeitsreglers/-
begrenzers beeinträchtigen.
Die von Toyota zugelassenen Fußmatten
sind mit zwei Befestigungen unter dem
Sitz ausgestattet.
Um die Fußmatte auf der Fahrerseite zu entfernen:
F schieben Sie den Sitz so weit wie möglich
zurück,
F lösen Sie die Befestigungen,
F entfernen Sie die Fußmatte.
Um die Fußmatte auf der Fahrerseite wieder anzubringen:F bringen Sie die Fußmatte in die richtige Position,F setzen Sie die Befestigungen unter Druck ein,
F vergewissern Sie sich, dass die Fußmatte richtig befestigt ist.
Sonnenblende
Einrichtung zum Schutz von vorne oder seitlich
einfallender Sonne oder Make-Up-Vorrichtung
mit beleuchtetem Spiegel ( je nach Ausführung).
In der Sonnenblende auf der Fahrerseite
befindet sich ein Innenfach um Karten für
Mautgebühr, Tickets, ... abzulegen.
F Öffnen Sie bei eingeschalteter Zündung
die Abdeckklappe; der Spiegel wird
automatisch beleuchtet.Innenausstattungen
Proace_de.indb 11922/07/2016 14:43

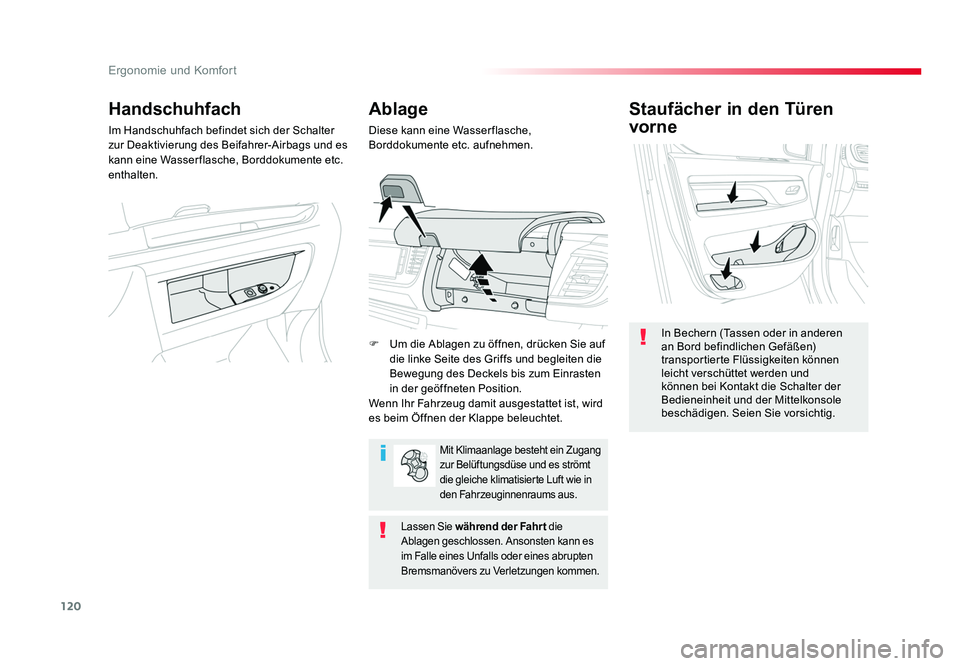

120
Ergonomie und Komfort
Jumpy _de_Chap03_ergonomie-et-confort_ed01-2016
Staufächer in den Türen
vorne
In Bechern (Tassen oder in anderen
an Bord befindlichen Gefäßen)
transportierte Flüssigkeiten können
leicht verschüttet werden und
können bei Kontakt die Schalter der
Bedieneinheit und der Mittelkonsole
beschädigen. Seien Sie vorsichtig.
Handschuhfach
Im Handschuhfach befindet sich der Schalter
zur Deaktivierung des Beifahrer-Airbags und es
kann eine Wasser flasche, Borddokumente etc.
enthalten.
Ablage
Diese kann eine Wasser flasche,
Borddokumente etc. aufnehmen.
F Um die Ablagen zu öffnen, drücken Sie auf die linke Seite des Griffs und begleiten die
Bewegung des Deckels bis zum Einrasten
in der geöffneten Position.
Wenn Ihr Fahrzeug damit ausgestattet ist, wird
es beim Öffnen der Klappe beleuchtet.
Mit Klimaanlage besteht ein Zugang
zur Belüftungsdüse und es strömt
die gleiche klimatisierte Luft wie in
den Fahrzeuginnenraums aus.
Lassen Sie während der Fahrt die
Ablagen geschlossen. Ansonsten kann es
im Falle eines Unfalls oder eines abrupten
Bremsmanövers zu Verletzungen kommen.
Proace_de.indb 12022/07/2016 14:43
