TOYOTA PROACE 2019 Betriebsanleitungen (in German)

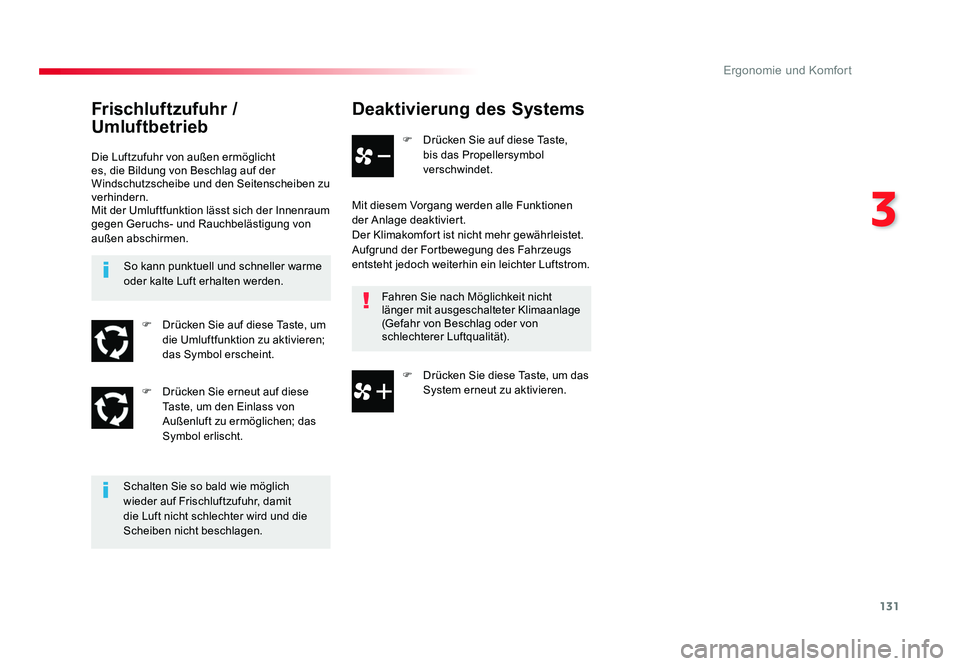

131
3
Ergonomie und Komfort
Jumpy _de_Chap03_ergonomie-et-confort_ed01-2016
Deaktivierung des Systems
F Drücken Sie auf diese Taste, bis das Propellersymbol
verschwindet.
Mit diesem Vorgang werden alle Funktionen
der Anlage deaktiviert.
Der Klimakomfort ist nicht mehr gewährleistet.
Aufgrund der Fortbewegung des Fahrzeugs
entsteht jedoch weiterhin ein leichter Luftstrom. Fahren Sie nach Möglichkeit nicht
länger mit ausgeschalteter Klimaanlage
(Gefahr von Beschlag oder von
schlechterer Luftqualität).
Frischluftzufuhr /
Umluftbetrieb
Die Luftzufuhr von außen ermöglicht
es, die Bildung von Beschlag auf der
Windschutzscheibe und den Seitenscheiben zu
verhindern.
Mit der Umluftfunktion lässt sich der Innenraum
gegen Geruchs- und Rauchbelästigung von
außen abschirmen.
Schalten Sie so bald wie möglich
wieder auf Frischluftzufuhr, damit
die Luft nicht schlechter wird und die
Scheiben nicht beschlagen.So kann punktuell und schneller warme
oder kalte Luft erhalten werden.
F Drücken Sie auf diese Taste, um die Umluftfunktion zu aktivieren;
das Symbol erscheint.
F Drücken Sie erneut auf diese Taste, um den Einlass von
Außenluft zu ermöglichen; das
Symbol erlischt. F Drücken Sie diese Taste, um das
System erneut zu aktivieren.
Proace_de.indb 13122/07/2016 14:43

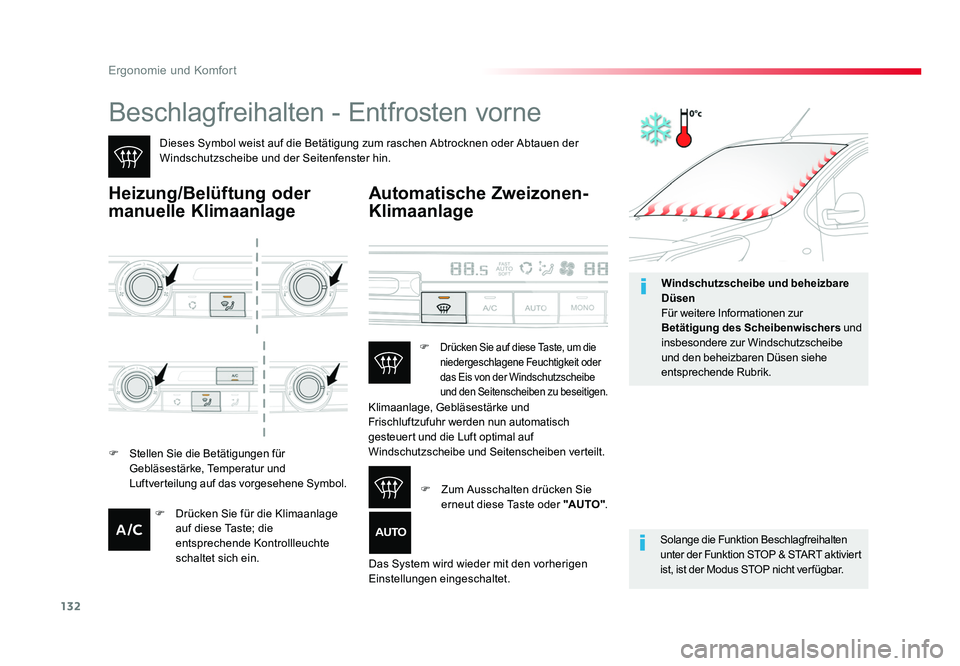

132
Ergonomie und Komfort
Jumpy _de_Chap03_ergonomie-et-confort_ed01-2016
Beschlagfreihalten - Entfrosten vorne
Dieses Symbol weist auf die Betätigung zum raschen Abtrocknen oder Abtauen der
Windschutzscheibe und der Seitenfenster hin.
Heizung/Belüftung oder
manuelle Klimaanlage
Solange die Funktion Beschlagfreihalten
unter der Funktion STOP & START aktiviert
ist, ist der Modus STOP nicht ver fügbar.
Automatische Zweizonen-
Klimaanlage
F Stellen Sie die Betätigungen für
Gebläsestärke, Temperatur und
Luftverteilung auf das vorgesehene Symbol. Klimaanlage, Gebläsestärke und
Frischluftzufuhr werden nun automatisch
gesteuert und die Luft optimal auf
Windschutzscheibe und Seitenscheiben verteilt.
Das System wird wieder mit den vorherigen
Einstellungen eingeschaltet. F
Drücken Sie auf diese Taste, um die
niedergeschlagene Feuchtigkeit oder
das Eis von der Windschutzscheibe
und den Seitenscheiben zu beseitigen.
F Zum Ausschalten drücken Sie
erneut diese Taste oder "AUTO ".
F Drücken Sie für die Klimaanlage
auf diese Taste; die
entsprechende Kontrollleuchte
schaltet sich ein. Windschutzscheibe und beheizbare
Düsen
Für weitere Informationen zur
Betätigung des Scheibenwischers
und
insbesondere zur Windschutzscheibe
und den beheizbaren Düsen siehe
entsprechende Rubrik.
Proace_de.indb 13222/07/2016 14:43

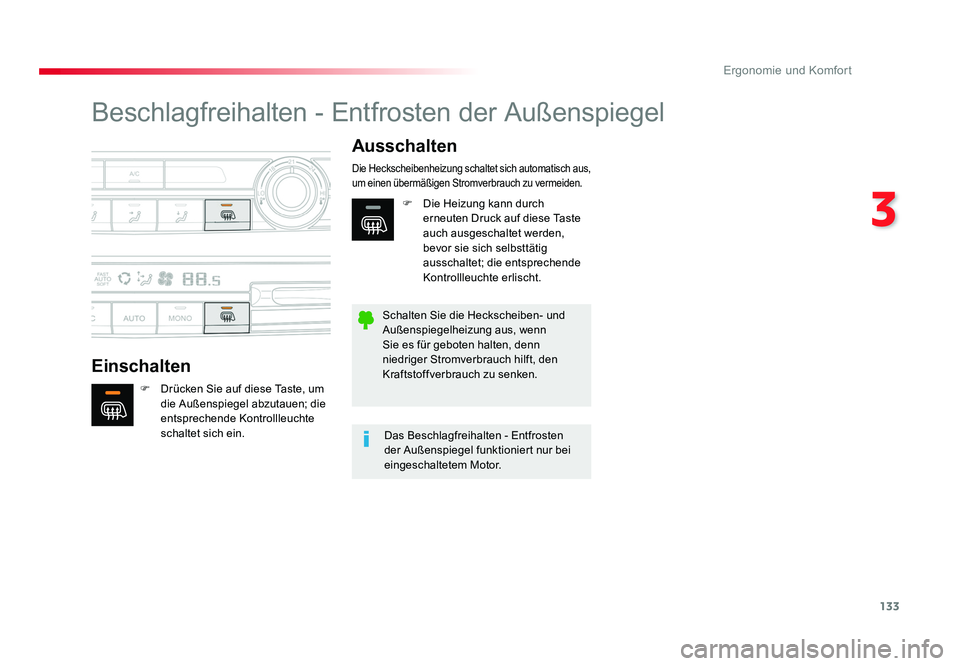

133
3
Ergonomie und Komfort
Jumpy _de_Chap03_ergonomie-et-confort_ed01-2016
Beschlagfreihalten - Entfrosten der Außenspiegel
EinschaltenAusschalten
F Drücken Sie auf diese Taste, um
die Außenspiegel abzutauen; die
entsprechende Kontrollleuchte
schaltet sich ein.
Die Heckscheibenheizung schaltet sich automatisch aus,
um einen übermäßigen Stromverbrauch zu vermeiden.
Das Beschlagfreihalten - Entfrosten
der Außenspiegel funktioniert nur bei
eingeschaltetem Motor.
Schalten Sie die Heckscheiben- und
Außenspiegelheizung aus, wenn
Sie es für geboten halten, denn
niedriger Stromverbrauch hilft, den
Kraftstoffverbrauch zu senken. F Die Heizung kann durch
erneuten Druck auf diese Taste
auch ausgeschaltet werden,
bevor sie sich selbsttätig
ausschaltet; die entsprechende
Kontrollleuchte erlischt.
Proace_de.indb 13322/07/2016 14:43

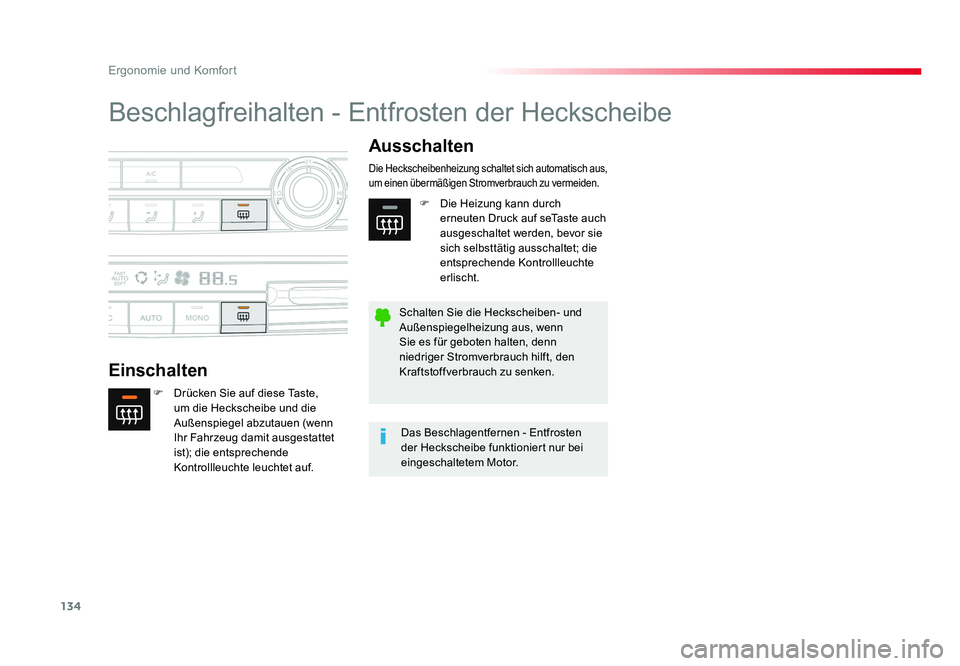

134
Ergonomie und Komfort
Jumpy _de_Chap03_ergonomie-et-confort_ed01-2016
Beschlagfreihalten - Entfrosten der Heckscheibe
EinschaltenAusschalten
F Drücken Sie auf diese Taste,
um die Heckscheibe und die
Außenspiegel abzutauen (wenn
Ihr Fahrzeug damit ausgestattet
ist); die entsprechende
Kontrollleuchte leuchtet auf.
Die Heckscheibenheizung schaltet sich automatisch aus,
um einen übermäßigen Stromverbrauch zu vermeiden.
Das Beschlagentfernen - Entfrosten
der Heckscheibe funktioniert nur bei
eingeschaltetem Motor.
Schalten Sie die Heckscheiben- und
Außenspiegelheizung aus, wenn
Sie es für geboten halten, denn
niedriger Stromverbrauch hilft, den
Kraftstoffverbrauch zu senken. F Die Heizung kann durch
erneuten Druck auf seTaste auch
ausgeschaltet werden, bevor sie
sich selbsttätig ausschaltet; die
entsprechende Kontrollleuchte
erlischt.
Proace_de.indb 13422/07/2016 14:43

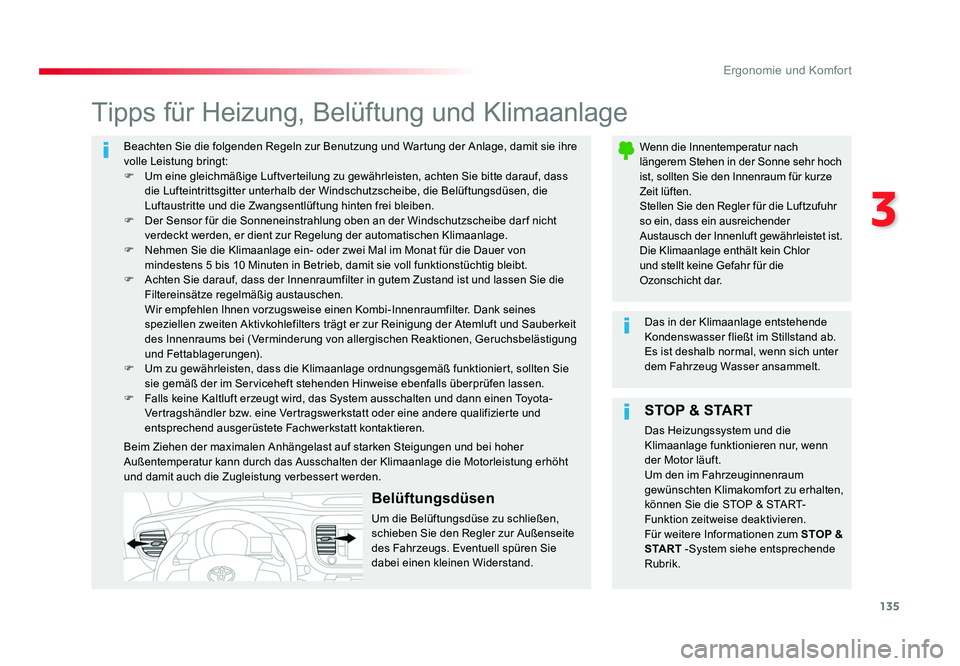

135
3
Ergonomie und Komfort
Jumpy _de_Chap03_ergonomie-et-confort_ed01-2016
Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage, damit sie ihre
volle Leistung bringt:
F Um eine gleichmäßige Luftverteilung zu gewährleisten, achten Sie bitte darauf, dass die Lufteintrittsgitter unterhalb der Windschutzscheibe, die Belüftungsdüsen, die
Luftaustritte und die Zwangsentlüftung hinten frei bleiben.
F Der Sensor für die Sonneneinstrahlung oben an der Windschutzscheibe dar f nicht verdeckt werden, er dient zur Regelung der automatischen Klimaanlage.
F Nehmen Sie die Klimaanlage ein- oder zwei Mal im Monat für die Dauer von mindestens 5 bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.
F Achten Sie darauf, dass der Innenraumfilter in gutem Zustand ist und lassen Sie die Filtereinsätze regelmäßig austauschen.
Wir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfilter. Dank seines speziellen zweiten Aktivkohlefilters trägt er zur Reinigung der Atemluft und Sauberkeit
des Innenraums bei (Verminderung von allergischen Reaktionen, Geruchsbelästigung
und Fettablagerungen).
F Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktioniert, sollten Sie sie gemäß der im Serviceheft stehenden Hinweise ebenfalls überprüfen lassen.
F Falls keine Kaltluft erzeugt wird, das System ausschalten und dann einen Toyota- Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt kontaktieren.
Tipps für Heizung, Belüftung und Klimaanlage
Wenn die Innentemperatur nach
längerem Stehen in der Sonne sehr hoch
ist, sollten Sie den Innenraum für kurze
Zeit lüften.
Stellen Sie den Regler für die Luftzufuhr
so ein, dass ein ausreichender
Austausch der Innenluft gewährleistet ist.
Die Klimaanlage enthält kein Chlor
und stellt keine Gefahr für die
Ozonschicht d a r.
Das in der Klimaanlage entstehende
Kondenswasser fließt im Stillstand ab.
Es ist deshalb normal, wenn sich unter
dem Fahrzeug Wasser ansammelt.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen und bei hoher
Außentemperatur kann durch das Ausschalten der Klimaanlage die Motorleistung erhöht
und damit auch die Zugleistung verbessert werden.
STOP & START
Das Heizungssystem und die
Klimaanlage funktionieren nur, wenn
der Motor läuft.
Um den im Fahrzeuginnenraum
gewünschten Klimakomfort zu erhalten,
können Sie die STOP & START-
Funktion zeitweise deaktivieren.
Für weitere Informationen zum STOP &
S TA R T -System siehe entsprechende
Rubrik.
Belüftungsdüsen
Um die Belüftungsdüse zu schließen,
schieben Sie den Regler zur Außenseite
des Fahrzeugs. Eventuell spüren Sie
dabei einen kleinen Widerstand.
Proace_de.indb 13522/07/2016 14:43

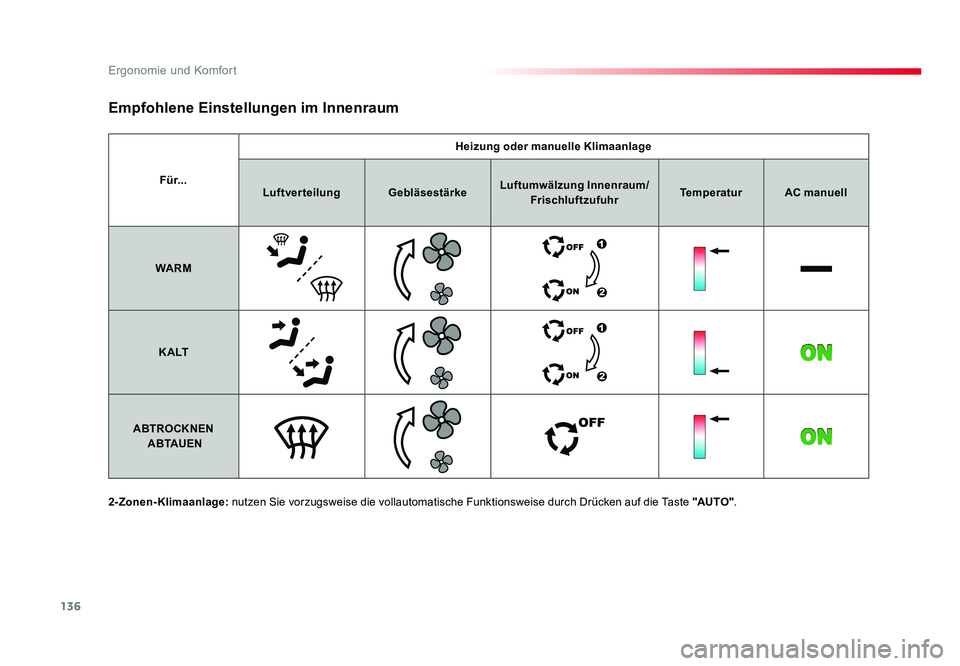

136
Ergonomie und Komfort
Jumpy _de_Chap03_ergonomie-et-confort_ed01-2016
Für...Heizung oder manuelle Klimaanlage
Luftverteilung GebläsestärkeLuftumwälzung Innenraum/
Frischluftzufuhr Temperatur
AC manuell
WARM
K A LT
ABTROCKNEN
A B TAU E N
Empfohlene Einstellungen im Innenraum
2-Zonen-Klimaanlage: nutzen Sie vorzugsweise die vollautomatische Funktionsweise durch Drücken auf die Taste "AUTO".
Proace_de.indb 13622/07/2016 14:43

137
3
Ergonomie und Komfort
Jumpy _de_Chap03_ergonomie-et-confort_ed01-2016
Heizung / Klimatisierung hinten
Aktivierung/Deaktivierung
F Drücken Sie auf diese Taste, damit die Schalter hinten
funktionieren; die Kontrollleuchte
schaltet sich ein.
F Drücken Sie erneut auf diese Taste, um den Betrieb der
Schalter hinten zu beenden; die
Kontrollleuchte erlischt.
Gebläsestärke
Wenn Ihr Fahrzeug mit einer Klimatisierung
hinten im Dachhimmel ausgestattet ist, wird
kalte und warme Luft über einen Verteilerkanal
und individuelle Düsen verteilt. F Drehen Sei das Einstellrad, um
die Gebläsestärke zu erhöhen
oder zu verringern.
Komforttemperatur
- Drehen Sie das Einstellrad von blau (kalt) nach rot (warm), um
die Temperatur Ihren Wünschen
entsprechend einzustellen.
Diese Taste ist befindet sich vorne an der
Bedienfront der Klimaanlage.
Dieser Regler regelt sowohl die
Temperatur als auch die Position, an
der die Luft austritt:
- auf der blauen Farbe: die Luft tritt vor allem am Dachhimmel aus,
- auf der roten Farbe: die Luft tritt vor allem durch die Verteilerdüse in
der 3. Reihe und rechts aus.
Proace_de.indb 13722/07/2016 14:43

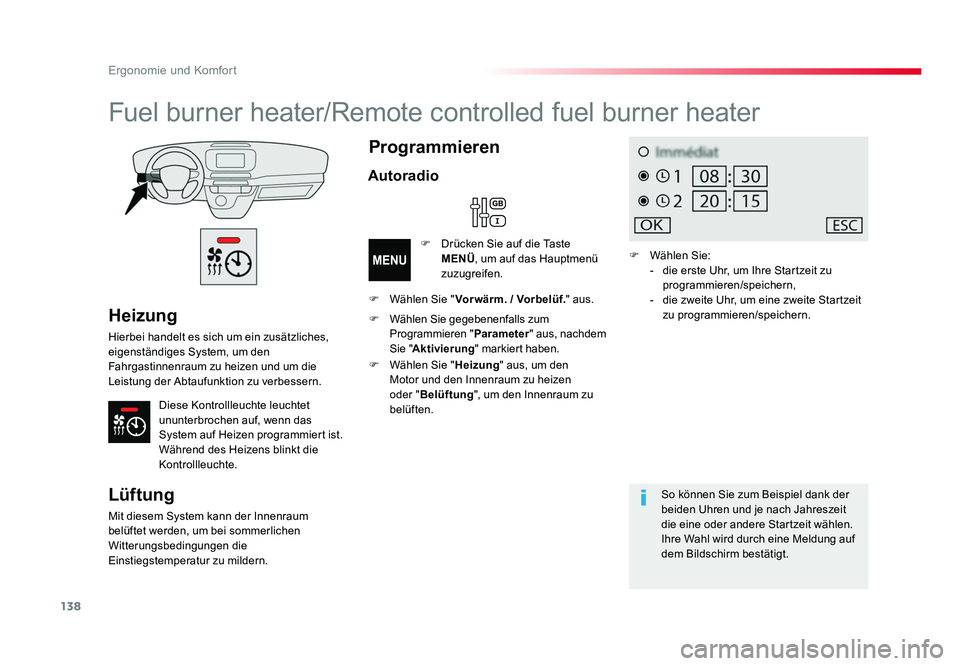

138
Ergonomie und Komfort
Jumpy _de_Chap03_ergonomie-et-confort_ed01-2016
Heizung
Hierbei handelt es sich um ein zusätzliches,
eigenständiges System, um den
Fahrgastinnenraum zu heizen und um die
Leistung der Abtaufunktion zu verbessern.Diese Kontrollleuchte leuchtet
ununterbrochen auf, wenn das
System auf Heizen programmiert ist.
Während des Heizens blinkt die
Kontrollleuchte.
Fuel burner heater/Remote controlled fuel burner heater
Lüftung
Mit diesem System kann der Innenraum
belüftet werden, um bei sommerlichen
Witterungsbedingungen die
Einstiegstemperatur zu mildern.
Programmieren
Autoradio
F Drücken Sie auf die Taste MENÜ , um auf das Hauptmenü
zuzugreifen.
F Wählen Sie " Vor wärm. / Vorbelüf. " aus.
F Wählen Sie " Heizung" aus, um den
Motor und den Innenraum zu heizen
oder " Belüftung ", um den Innenraum zu
belüften. F Wählen Sie:
- die erste Uhr, um Ihre Startzeit zu programmieren/speichern,
- die zweite Uhr, um eine zweite Startzeit zu programmieren/speichern.
So können Sie zum Beispiel dank der
beiden Uhren und je nach Jahreszeit
die eine oder andere Startzeit wählen.
Ihre Wahl wird durch eine Meldung auf
dem Bildschirm bestätigt.
F
Wählen Sie gegebenenfalls zum
Programmieren " Parameter" aus, nachdem
Sie " Aktivierung " markiert haben.
Proace_de.indb 13822/07/2016 14:43

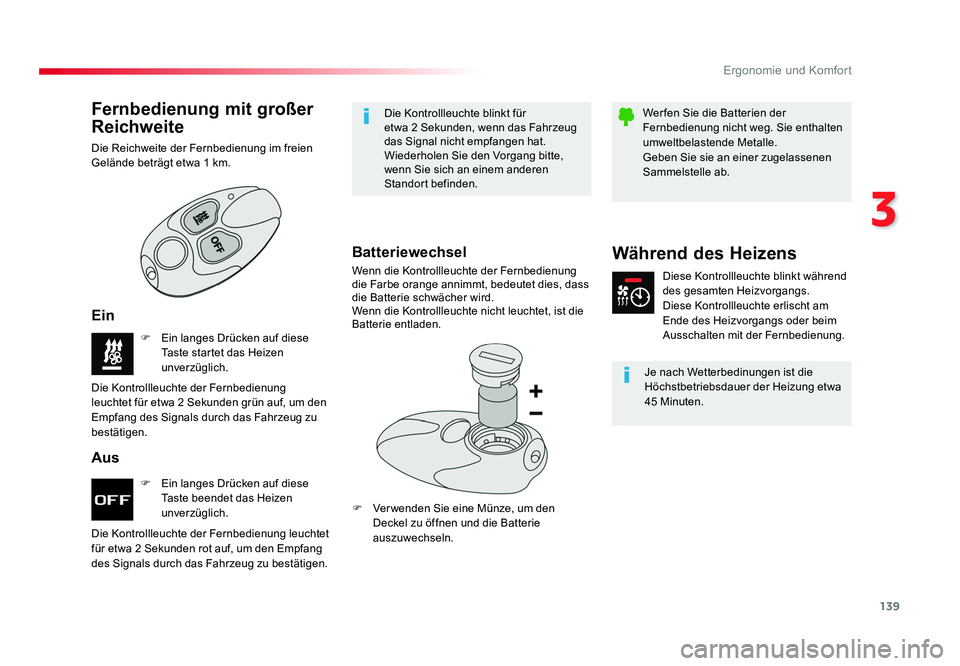

139
3
Ergonomie und Komfort
Jumpy _de_Chap03_ergonomie-et-confort_ed01-2016
F Ein langes Drücken auf diese Taste beendet das Heizen
unverzüglich.
F Ein langes Drücken auf diese
Taste startet das Heizen
unverzüglich.
Die Kontrollleuchte der Fernbedienung leuchtet
für etwa 2 Sekunden rot auf, um den Empfang
des Signals durch das Fahrzeug zu bestätigen. Die Kontrollleuchte der Fernbedienung
leuchtet für etwa 2 Sekunden grün auf, um den
Empfang des Signals durch das Fahrzeug zu
bestätigen.
Aus Ein
Fernbedienung mit großer
Reichweite
Die Reichweite der Fernbedienung im freien
Gelände beträgt etwa 1 km. Die Kontrollleuchte blinkt für
etwa
2 Sekunden, wenn das Fahrzeug
das Signal nicht empfangen hat.
Wiederholen Sie den Vorgang bitte,
wenn Sie sich an einem anderen
Standort befinden.
Batteriewechsel
Wenn die Kontrollleuchte der Fernbedienung
die Farbe orange annimmt, bedeutet dies, dass
die Batterie schwächer wird.
Wenn die Kontrollleuchte nicht leuchtet, ist die
Batterie entladen.
F Ver wenden Sie eine Münze, um den
Deckel zu öffnen und die Batterie
auszuwechseln.
Während des Heizens
Diese Kontrollleuchte blinkt während
des gesamten Heizvorgangs.
Diese Kontrollleuchte erlischt am
Ende des Heizvorgangs oder beim
Ausschalten mit der Fernbedienung.
Je nach Wetterbedinungen ist die
Höchstbetriebsdauer der Heizung etwa
45 Minuten.
Wer fen Sie die Batterien der
Fernbedienung nicht weg. Sie enthalten
umweltbelastende Metalle.
Geben Sie sie an einer zugelassenen
Sammelstelle ab.
Proace_de.indb 13922/07/2016 14:43

140
Ergonomie und Komfort
Jumpy _de_Chap03_ergonomie-et-confort_ed01-2016

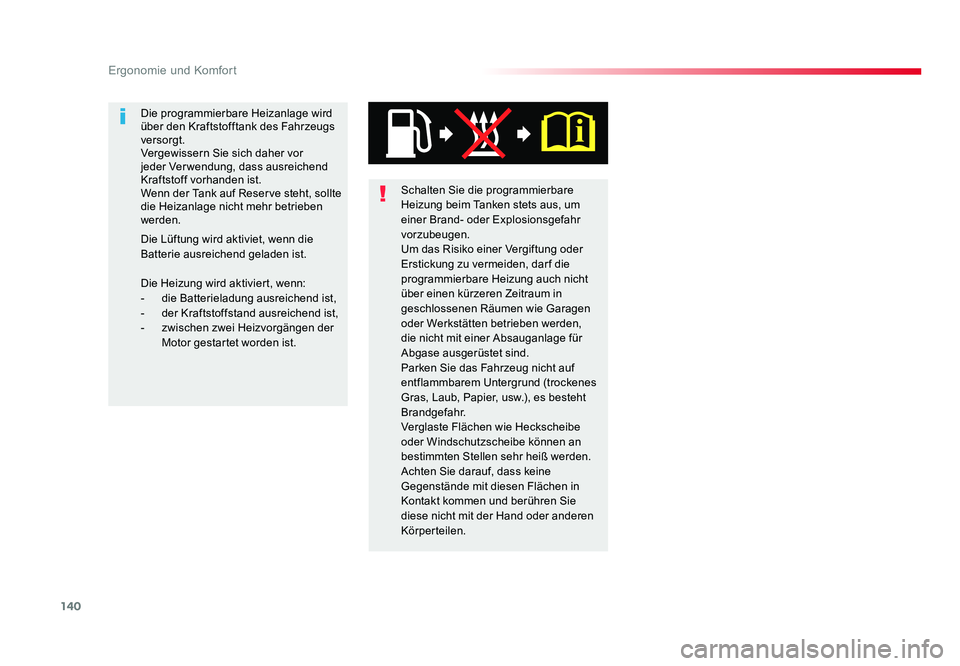

Schalten Sie die programmierbare
Heizung beim Tanken stets aus, um
einer Brand- oder Explosionsgefahr
vorzubeugen.
Um das Risiko einer Vergiftung oder
Erstickung zu vermeiden, dar f die
programmierbare Heizung auch nicht
über einen kürzeren Zeitraum in
geschlossenen Räumen wie Garagen
oder Werkstätten betrieben werden,
die nicht mit einer Absauganlage für
Abgase ausgerüstet sind.
Parken Sie das Fahrzeug nicht auf
entflammbarem Untergrund (trockenes
Gras, Laub, Papier, usw.), es besteht
Brandgefahr.
Verglaste Flächen wie Heckscheibe
oder Windschutzscheibe können an
bestimmten Stellen sehr heiß werden.
Achten Sie darauf, dass keine
Gegenstände mit diesen Flächen in
Kontakt kommen und berühren Sie
diese nicht mit der Hand oder anderen
Körperteilen.
Die Heizung wird aktiviert, wenn:
- die Batterieladung ausreichend ist,
- der Kraftstoffstand ausreichend ist,
-
zwischen zwei Heizvorgängen der
Motor gestartet worden ist.
Die programmierbare Heizanlage wird
über den Kraftstofftank des Fahrzeugs
versorgt.
Vergewissern Sie sich daher vor
jeder Verwendung, dass ausreichend
Kraftstoff vorhanden ist.
Wenn der Tank auf Reserve steht, sollte
die Heizanlage nicht mehr betrieben
werden.
Die Lüftung wird aktiviet, wenn die
Batterie ausreichend geladen ist.
Proace_de.indb 14022/07/2016 14:43
