Tüüp A, W5W-5W
F Eemaldage plastikust kate peenikese
otsaga kruvikeeraja abil.
F Lükake ava kaudu kruvikeeraja abil tuld väljapoole.
F Võtke pistik lahti.
F Eemaldage tuli.
F Keerake lambipesa veerand pööret
vastupäeva.
F Asendage läbipõlenud pirn uuega.
Tagasiasetamiseks vajutage tuli oma kohale.
Kolmas pidurituli (tagumised
klaasakendega tiibuksed)
Tüüp A , W5W-5W
Tagasiasetamiseks vajutage läbipaistvale
kattele.
F
Avage vasak tagauks. F Asetage peenike kruvikeeraja ühte
tuledeklaasi aukudest.
F Lükake klaasi väljapoole.
F Eemaldage tuledeklaas.
F Asendage läbipõlenud lambipirn.
Proace_et_Chap08_En-cas-de-panne_ed01-2016.indd 31122/07/2016 11:12

312
Rikke korral
Proace_et_Chap08_En-cas-de-panne_ed01-2016

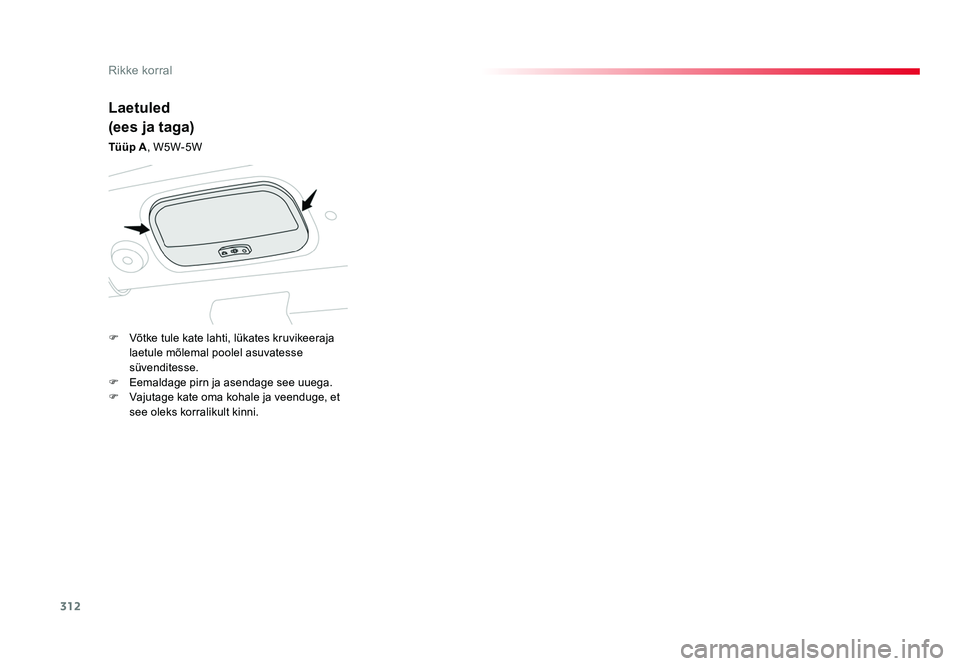

Laetuled
(ees ja taga)
Tüüp A, W5W-5W
F Võtke tule kate lahti, lükates kruvikeeraja laetule mõlemal poolel asuvatesse
süvenditesse.
F Eemaldage pirn ja asendage see uuega.
F Vajutage kate oma kohale ja veenduge, et see oleks korralikult kinni.
Proace_et_Chap08_En-cas-de-panne_ed01-2016.indd 31222/07/2016 11:12

313
8
Rikke korral
Proace_et_Chap08_En-cas-de-panne_ed01-2016
Tagatuled
(tagaluuk)
Põhjalikumat infot pirni vahetamise ja pirnide
tüüpide kohta leiate vastava teema alt.

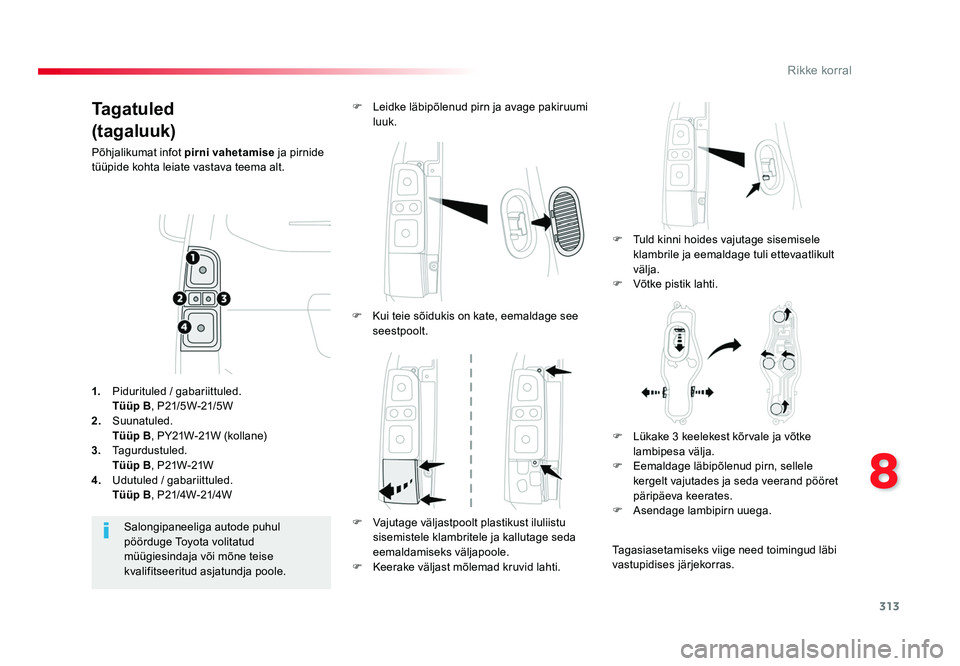

F Tuld kinni hoides vajutage sisemisele klambrile ja eemaldage tuli ettevaatlikult
välja.
F Võtke pistik lahti.
F Leidke läbipõlenud pirn ja avage pakiruumi
luuk.
Salongipaneeliga autode puhul
pöörduge Toyota volitatud
müügiesindaja või mõne teise
kvalifitseeritud asjatundja poole.
1.
Pidurituled / gabariittuled.
Tüüp B , P21/5W-21/5W
2. Suunatuled.
Tüüp B , PY21W-21W (kollane)
3. Tagurdustuled.
Tüüp B , P21W-21W
4. Udutuled / gabariittuled.
Tüüp B , P21/4W-21/4W F Kui teie sõidukis on kate, eemaldage see
seestpoolt.
F Vajutage väljastpoolt plastikust iluliistu
sisemistele klambritele ja kallutage seda
eemaldamiseks väljapoole.
F Keerake väljast mõlemad kruvid lahti. F Lükake 3 keelekest kõrvale ja võtke
lambipesa välja.
F Eemaldage läbipõlenud pirn, sellele
kergelt vajutades ja seda veerand pööret
päripäeva keerates.
F Asendage lambipirn uuega.
Tagasiasetamiseks viige need toimingud läbi
vastupidises järjekorras.
Proace_et_Chap08_En-cas-de-panne_ed01-2016.indd 31322/07/2016 11:12

314
Rikke korral
Proace_et_Chap08_En-cas-de-panne_ed01-2016
Tagasiasetamiseks vajutage läbipaistvale
kattele.
F Võtke paneel mõlemast otsast lahti, seda
alt üles liigutades.
F Tõmmake paneelist, et keskmisi klambreid
lahti võtta ja eemaldage paneel.
F Lükake ava kaudu kruvikeeraja abil tuld väljapoole.
F Võtke pistik lahti.
F Eemaldage tuli.
F Keerake lambipesa veerand pööret
vastupäeva.
F Asendage läbipõlenud pirn uuega.
Tule tagasiasetamiseks viige need toimingud
läbi vastupidises järjekorras.
Tule ja paneeli tagasiasetamiseks vajutage
need kinni.

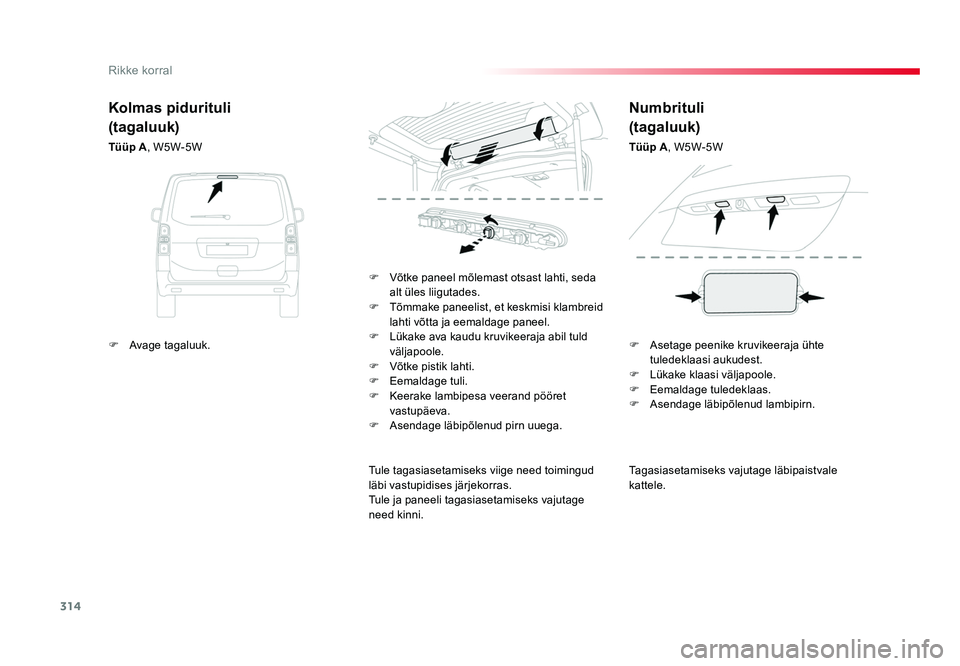

Kolmas pidurituli
(tagaluuk)
Tüüp A , W5W-5W
Numbrituli
(tagaluuk)
Tüüp A, W5W-5W
F Avage tagaluuk. F Asetage peenike kruvikeeraja ühte
tuledeklaasi aukudest.
F Lükake klaasi väljapoole.
F Eemaldage tuledeklaas.
F Asendage läbipõlenud lambipirn.
Proace_et_Chap08_En-cas-de-panne_ed01-2016.indd 31422/07/2016 11:12

315
8
Rikke korral
Proace_et_Chap08_En-cas-de-panne_ed01-2016
Laetuled
(ees ja taga)
Seda tüüpi LED lampide, valgustite ja juhikute
vahetamiseks pöörduge Toyota volitatud
teenindusse või mõnele teise kvalifitseeritud
asjatundja poole.
Toyota esinduses on müügil LED-tulede
vahetamise komplekt.Ta g a t u l e d
Põhjalikumat infot pirni vahetamise ja pirnide
tüüpide kohta leiate vastava teema alt.

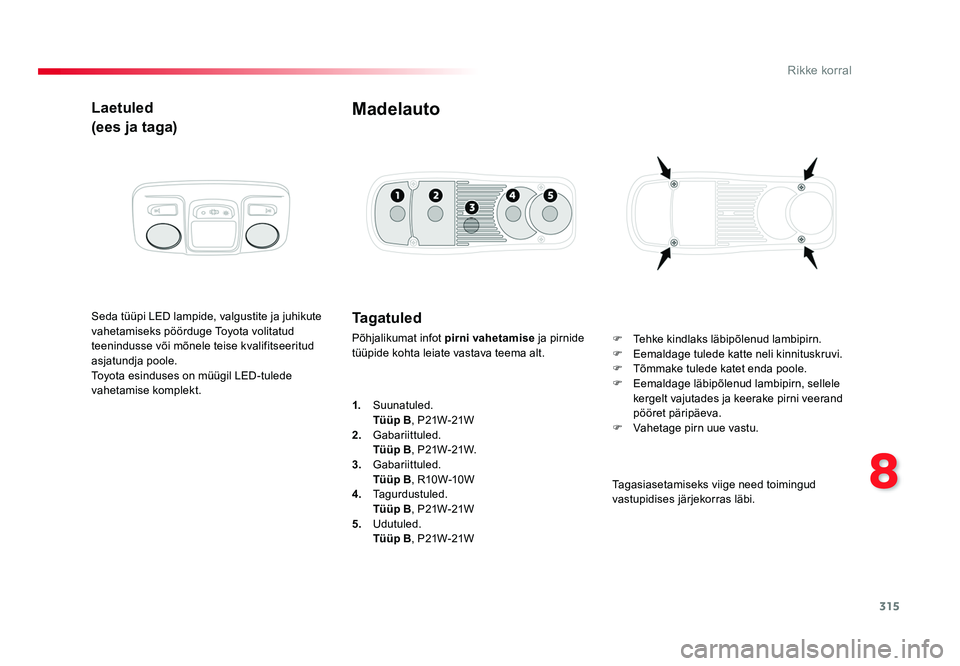

Madelauto
F Tehke kindlaks läbipõlenud lambipirn.
F Eemaldage tulede katte neli kinnituskruvi.
F Tõmmake tulede katet enda poole.
F Eemaldage läbipõlenud lambipirn, sellele
kergelt vajutades ja keerake pirni veerand
pööret päripäeva.
F Vahetage pirn uue vastu.
1.
Suunatuled.
Tüüp B , P21W-21W
2. Gabariittuled.
Tüüp B , P21W-21W.
3. Gabariittuled.
Tüüp B , R10W-10W
4. Tagurdustuled.
Tüüp B , P21W-21W
5. Udutuled.
Tüüp B , P21W-21W Tagasiasetamiseks viige need toimingud
vastupidises järjekorras läbi.
Proace_et_Chap08_En-cas-de-panne_ed01-2016.indd 31522/07/2016 11:12

316
Rikke korral
Proace_et_Chap08_En-cas-de-panne_ed01-2016
F Võtke kaas lahti, tõmmates ülaosast vasakult ja seejärel paremalt poolt.
F Eemaldage kaas täielikult. Õige
Vale
Näpitsad
Juurdepääs tööriistadele
F Võtke näpitsad kaane tagaküljelt lahti.
Kaitsmete eemaldamise näpitsad asuvad
armatuurlaua kaitsmekarbi kaane tagaküljel. Enne kaitsme vahetamist tuleb
:
F teha kindlaks kaitsme läbipõlemise põhjus,
F lülitada välja kõik elektriseadmed,
F peatada sõiduk ja lülitada süüde välja,
F leida vigane kaitse järgmistel lehekülgedel
olevate tabelite ja skeemide abil.

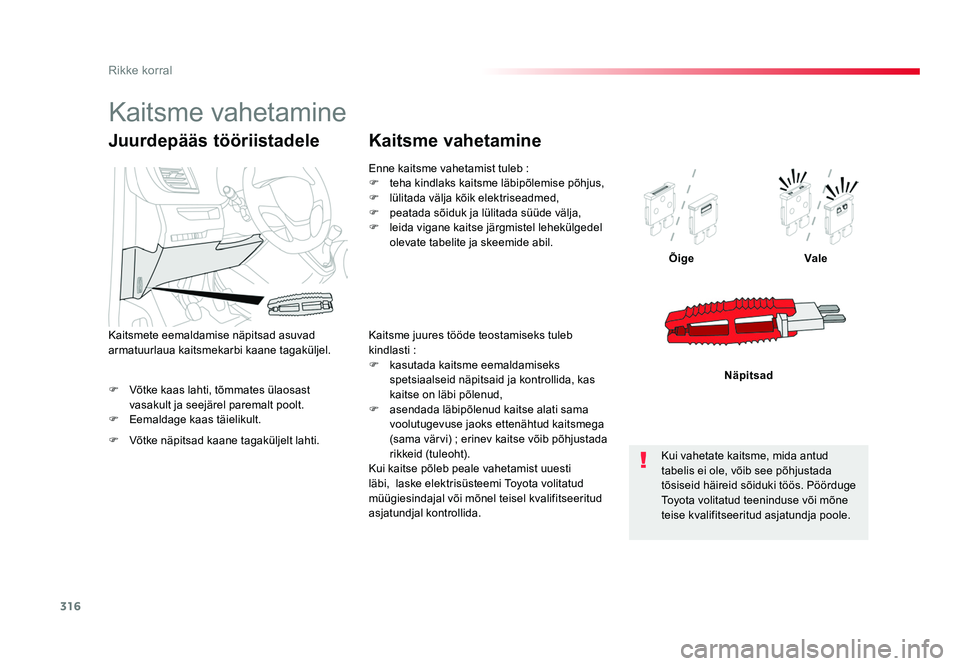

Kaitsme vahetamine
Kaitsme juures tööde teostamiseks tuleb
kindlasti :
F kasutada kaitsme eemaldamiseks
spetsiaalseid näpitsaid ja kontrollida, kas
kaitse on läbi põlenud,
F asendada läbipõlenud kaitse alati sama
voolutugevuse jaoks ettenähtud kaitsmega
(sama värvi) ; erinev kaitse võib põhjustada
rikkeid (tuleoht).
Kui kaitse põleb peale vahetamist uuesti
läbi, laske elektrisüsteemi Toyota volitatud
müügiesindajal või mõnel teisel kvalifitseeritud
asjatundjal kontrollida. Kui vahetate kaitsme, mida antud
tabelis ei ole, võib see põhjustada
tõsiseid häireid sõiduki töös. Pöörduge
Toyota volitatud teeninduse või mõne
teise kvalifitseeritud asjatundja poole.
Kaitsme vahetamine
Proace_et_Chap08_En-cas-de-panne_ed01-2016.indd 31622/07/2016 11:12

317
8
Rikke korral
Proace_et_Chap08_En-cas-de-panne_ed01-2016
Toyota ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei toodete
ega soovitata Toyota poolt ; sama
kehtib lubatud lisaseadmete valest
(eeskirjadele mittevastavast)
paigaldamisest tekkinud rikete korral,
eriti, kui seadmete voolutarbimine
kokku ületab 10 milliamprit.
Elektriliste lisaseadmete
paigaldamine
Teie sõiduki elektrisüsteem on ette
nähtud töötamiseks sõiduki standard-
või lisavarustusega.
Enne muude elektriseadmete või
lisatarvikute paigaldamist pöörduge
Toyota volitatud teenindusse või mõnele
teise kvalifitseeritud asjatundja poole.
Põhjalikumat infot haakeseadme või
TAKSO varustuse paigaldamise kohta
saate Toyota esindusest.

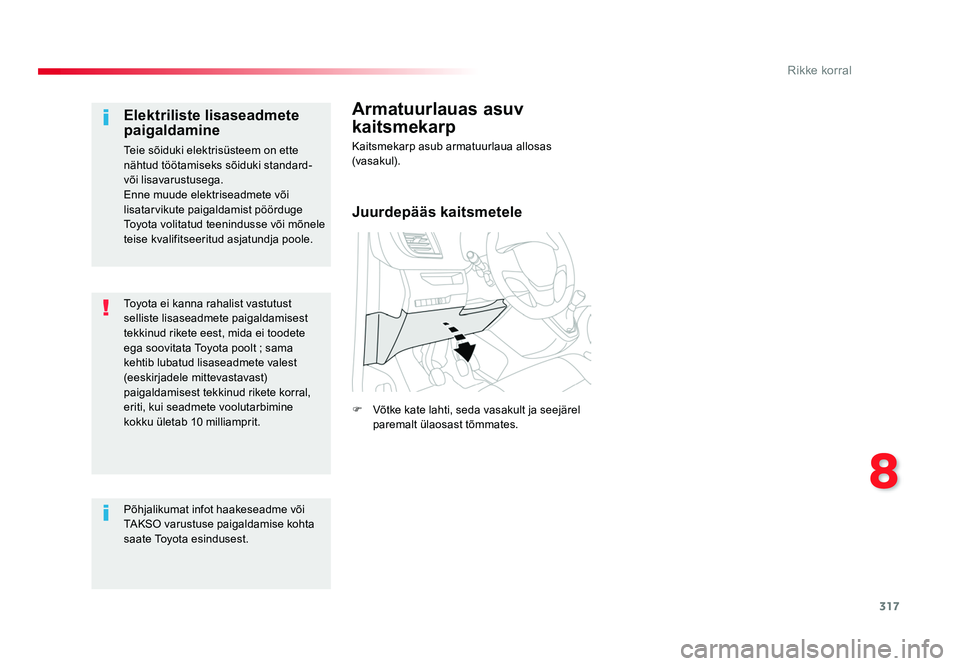

Armatuurlauas asuv
kaitsmekarp
Kaitsmekarp asub armatuurlaua allosas
(vasakul).
Juurdepääs kaitsmetele
F Võtke kate lahti, seda vasakult ja seejärel paremalt ülaosast tõmmates.
Proace_et_Chap08_En-cas-de-panne_ed01-2016.indd 31722/07/2016 11:12

318
Rikke korral
Proace_et_Chap08_En-cas-de-panne_ed01-2016

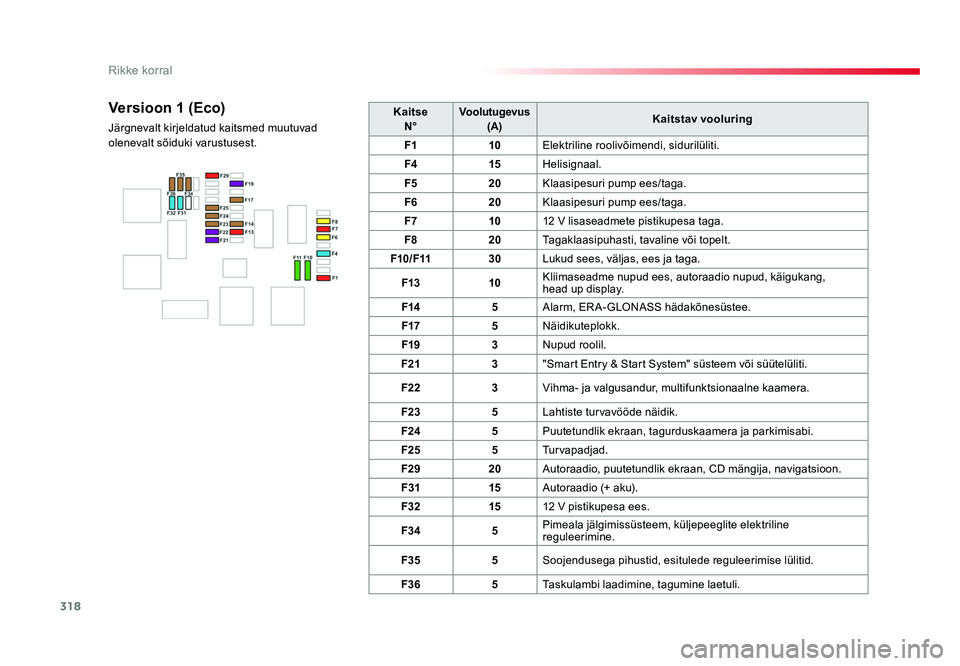

KaitseN° Voolutugevus
(A) Kaitstav vooluring
F1 10Elektriline roolivõimendi, sidurilüliti.
F4 15Helisignaal.
F5 20Klaasipesuri pump ees/taga.
F6 20Klaasipesuri pump ees/taga.
F7 1012 V lisaseadmete pistikupesa taga.
F8 20Tagaklaasipuhasti, tavaline või topelt.
F10/F11 30Lukud sees, väljas, ees ja taga.
F13 10Kliimaseadme nupud ees, autoraadio nupud, käigukang,
head
up display.
F14 5Alarm, ERA-GLONASS hädakõnesüstee.
F17 5Näidikuteplokk.
F19 3Nupud roolil.
F21 3"Smart Entry & Start System" süsteem või süütelüliti.
F22 3Vihma- ja valgusandur, multifunktsionaalne kaamera.
F23 5Lahtiste turvavööde näidik.
F24 5Puutetundlik ekraan, tagurduskaamera ja parkimisabi.
F25 5Turvapadjad.
F29 20Autoraadio, puutetundlik ekraan, CD mängija, navigatsioon.
F31 15Autoraadio (+ aku).
F32 1512 V pistikupesa ees.
F34 5Pimeala jälgimissüsteem, küljepeeglite elektriline
reguleerimine.
F35 5Soojendusega pihustid, esitulede reguleerimise lülitid.
F36 5Taskulambi laadimine, tagumine laetuli.Versioon 1 (Eco)
Järgnevalt kirjeldatud kaitsmed muutuvad
olenevalt sõiduki varustusest.
Proace_et_Chap08_En-cas-de-panne_ed01-2016.indd 31822/07/2016 11:12

319
8
Rikke korral
Proace_et_Chap08_En-cas-de-panne_ed01-2016

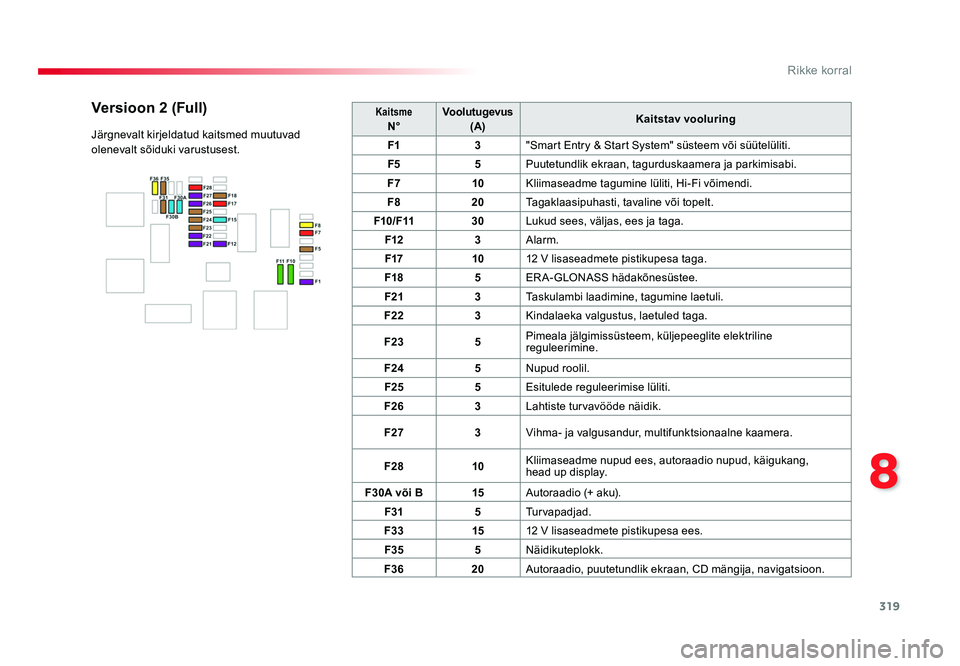

KaitsmeN° Voolutugevus

(A) Kaitstav vooluring
F1 3"Smart Entry & Start System" süsteem või süütelüliti.
F5 5Puutetundlik ekraan, tagurduskaamera ja parkimisabi.
F7 10Kliimaseadme tagumine lüliti, Hi-Fi võimendi.
F8 20Tagaklaasipuhasti, tavaline või topelt.
F10/F11 30Lukud sees, väljas, ees ja taga.
F12 3Alarm.
F17 1012 V lisaseadmete pistikupesa taga.
F18 5ERA-GLONASS hädakõnesüstee.
F21 3Taskulambi laadimine, tagumine laetuli.
F22 3Kindalaeka valgustus, laetuled taga.
F23 5Pimeala jälgimissüsteem, küljepeeglite elektriline
reguleerimine.
F24 5Nupud roolil.
F25 5Esitulede reguleerimise lüliti.
F26 3Lahtiste turvavööde näidik.
F27 3Vihma- ja valgusandur, multifunktsionaalne kaamera.
F28 10Kliimaseadme nupud ees, autoraadio nupud, käigukang,
head
up display.
F30A või B 15Autoraadio (+ aku).
F31 5Turvapadjad.
F33 1512 V lisaseadmete pistikupesa ees.
F35 5Näidikuteplokk.
F36 20Autoraadio, puutetundlik ekraan, CD mängija, navigatsioon.Versioon 2 (Full)
Järgnevalt kirjeldatud kaitsmed muutuvad
olenevalt sõiduki varustusest.
Proace_et_Chap08_En-cas-de-panne_ed01-2016.indd 31922/07/2016 11:12

320
Rikke korral
Proace_et_Chap08_En-cas-de-panne_ed01-2016
Mootoriruumis asuv
kaitsmekarp
F Avage kaks lukustit A.
F Eemaldage kaas.
F Vahetage kaitse.
F Pärast kaitsme vahetamist sulgege
kaitsmekarbi kaas hoolikalt ja lukustage
lukustid A , et tagada hermeetilisust. Kaitsme

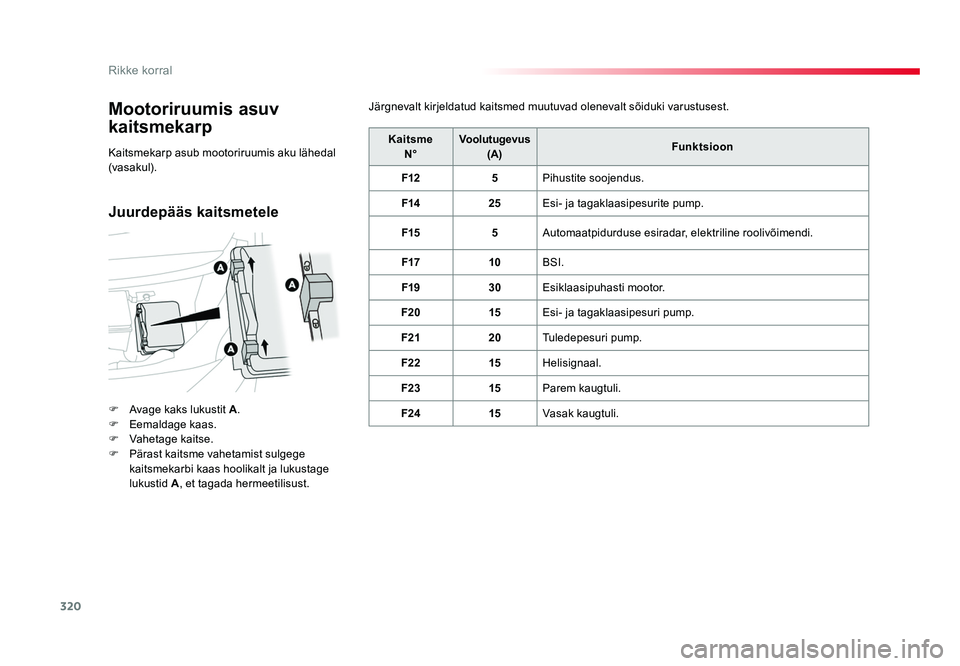

N° Voolutugevus
(A) Funktsioon
F12 5Pihustite soojendus.
F14 25Esi- ja tagaklaasipesurite pump.
F15 5Automaatpidurduse esiradar, elektriline roolivõimendi.
F17 10BSI.
F19 30Esiklaasipuhasti mootor.
F20 15Esi- ja tagaklaasipesuri pump.
F21 20Tuledepesuri pump.
F22 15Helisignaal.
F23 15Parem kaugtuli.
F24 15Vasak kaugtuli.
Kaitsmekarp asub mootoriruumis aku lähedal
(vasakul).
Järgnevalt kirjeldatud kaitsmed muutuvad olenevalt sõiduki varustusest.
Juurdepääs kaitsmetele
