TOYOTA PROACE 2019 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

301
8
Σε βλάβη ακινητοποίησης
Proace_el_Chap08_En-cas-de-panne_ed01-2016

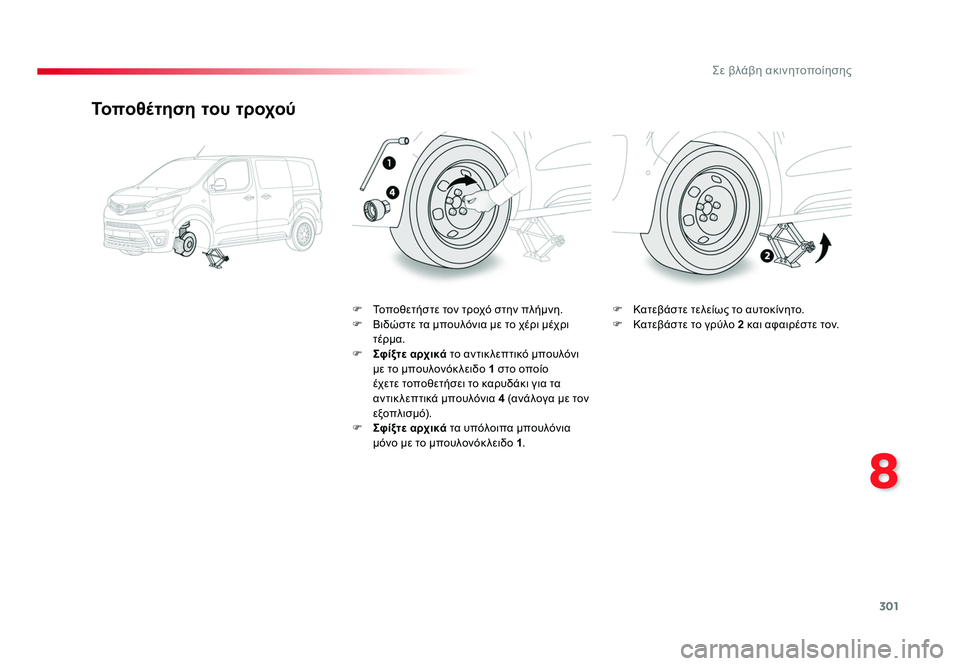

Τοποθέτηση του τροχού
F Τοποθετήστε τον τροχό στην πλήμνη.
F Βιδώστε τα μπουλόνια με το χέρι μέχρι τέρμα.
F Σφίξτε αρχικά το αντικ λεπτικό μπουλόνι
με το μπουλονόκ λειδο 1 στο οποίο
έχετε τοποθετήσει το καρυδάκι για τα
αντικ λεπτικά μπουλόνια 4 (ανάλογα με τον
εξοπλισμό).
F Σφίξτε αρχικά τα υπόλοιπα μπουλόνια
μόνο με το μπουλονόκ λειδο 1. F Κατεβάστε τελείως το αυτοκίνητο.
F Κατεβάστε το γρύλο
2 και αφαιρέστε τον.
Proace_el_Chap08_En-cas-de-panne_ed01-2016.indd 30126/07/2016 10:50

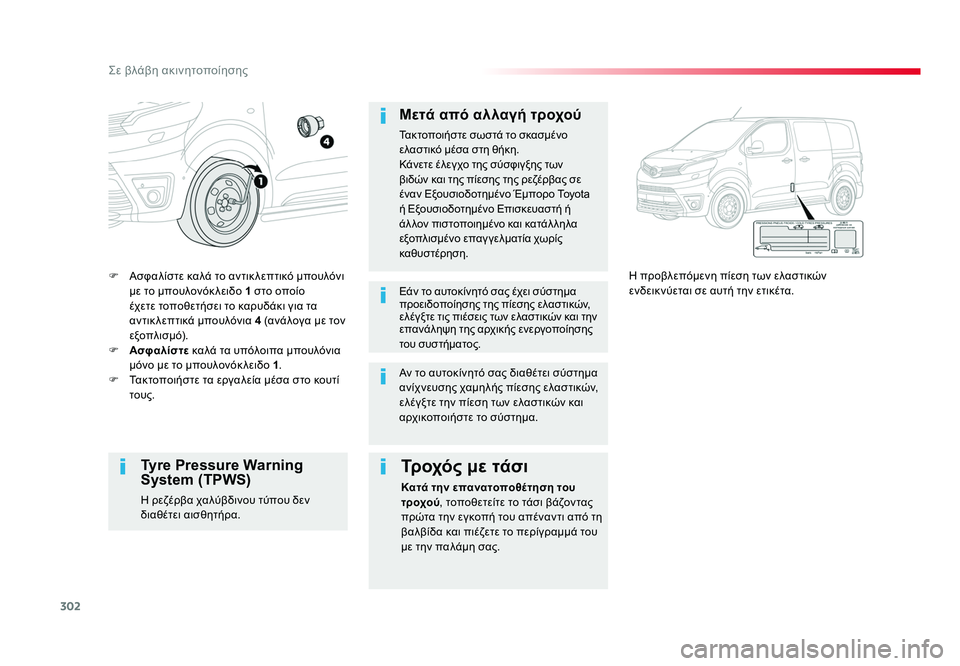

302
Σε βλάβη ακινητοποίησης
Proace_el_Chap08_En-cas-de-panne_ed01-2016
F Ασφαλίστε καλά το αντικ λεπτικό μπουλόνι με το μπουλονόκ λειδο 1 στο οποίο
έχετε τοποθετήσει το καρυδάκι για τα
αντικ λεπτικά μπουλόνια 4 (ανάλογα με τον
εξοπλισμό).
F Ασφαλίστε καλά τα υπόλοιπα μπουλόνια
μόνο με το μπουλονόκ λειδο 1.
F Τακτοποιήστε τα εργαλεία μέσα στο κουτί τους. Η προβλεπόμενη πίεση των ελαστικών
ενδεικνύεται σε αυτή την ετικέτα.
Μετά από αλλαγή τροχού
Τακτοποιήστε σωστά το σκασμένο
ελαστικό μέσα στη θήκη.
Κάνετε έλεγχο της σύσφιγξης των
βιδών και της πίεσης της ρεζέρβας σε
έναν Εξουσιοδοτημένο Έμπορο Toyota
ή Εξουσιοδοτημένο Επισκευαστή ή
άλ λον πιστοποιημένο και κατάλ ληλα
εξοπλισμένο επαγ γελματία χωρίς
καθυστέρηση.
Εάν το αυτοκίνητό σας έχει σύστημα
προειδοποίησης της πίεσης ελαστικών,
ελέγξτε τις πιέσεις των ελαστικών και την
επανάληψη της αρχικής ενεργοποίησης
του συστήματος.
Tyre Pressure Warning
System (TPWS)
Η ρεζέρβα χαλύβδινου τύπου δεν
διαθέτει αισθητήρα.
Τροχός με τάσι
Κατά την επανατοποθέτηση του
τροχού
, τοποθετείτε το τάσι βάζοντας
πρώτα την εγκοπή του απέναντι από τη
βαλβίδα και πιέζετε το περίγραμμά του
με την παλάμη σας.
Αν το αυτοκίνητό σας διαθέτει σύστημα
ανίχνευσης χαμηλής πίεσης ελαστικών,
ελέγξτε την πίεση των ελαστικών και
αρχικοποιήστε το σύστημα.
Proace_el_Chap08_En-cas-de-panne_ed01-2016.indd 30226/07/2016 10:50

303
8
Σε βλάβη ακινητοποίησης
Proace_el_Chap08_En-cas-de-panne_ed01-2016

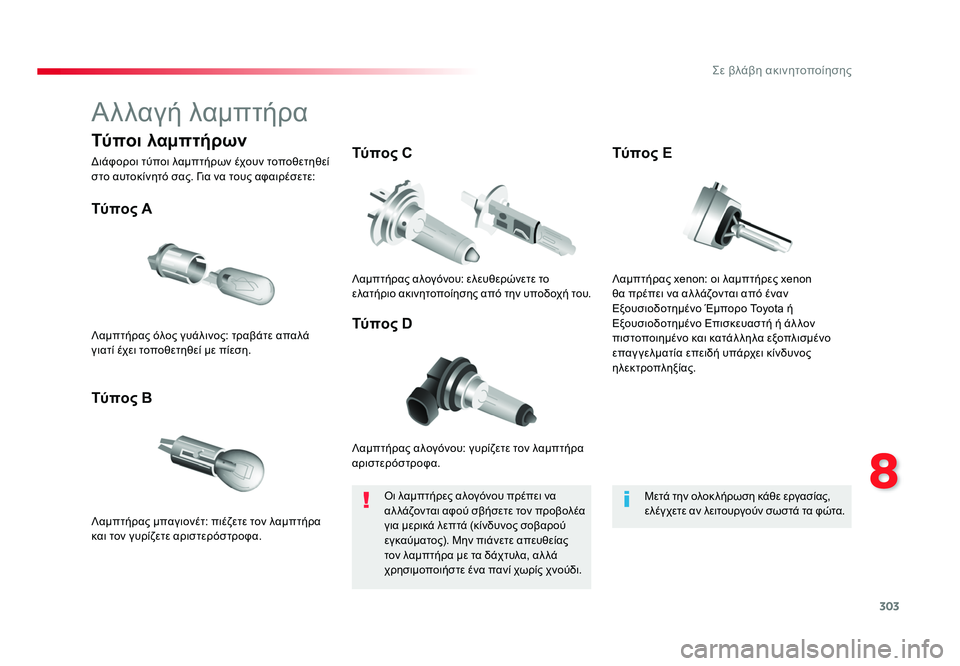

Αλλαγή λαμπτήρα
Λαμπτήρας αλογόνου: γυρίζετε τον λαμπτήρα
αριστερόστροφα.
Τύπος A
Λαμπτήρας μπαγιονέτ: πιέζετε τον λαμπτήρα
και τον γυρίζετε αριστερόστροφα.
Τύπος BΤύπος C
Τύπος D
Λαμπτήρας όλος γυάλινος: τραβάτε απαλά
γιατί έχει τοποθετηθεί με πίεση.
Λαμπτήρας αλογόνου: ελευθερώνετε το
ελατήριο ακινητοποίησης από την υποδοχή του.
Οι λαμπτήρες αλογόνου πρέπει να
αλ λάζονται αφού σβήσετε τον προβολέα
για μερικά λεπτά (κίνδυνος σοβαρού
εγκαύματος). Μην πιάνετε απευθείας
τον λαμπτήρα με τα δάχτυλα, αλ λά
χρησιμοποιήστε ένα πανί χωρίς χνούδι. Μετά την ολοκ λήρωση κάθε εργασίας,
ελέγχετε αν λειτουργούν σωστά τα φώτα.
Τύποι λαμπτήρων
Διάφοροι τύποι λαμπτήρων έχουν τοποθετηθεί
στο αυτοκίνητό σας. Για να τους αφαιρέσετε:
Λαμπτήρας xenon: οι λαμπτήρες xenon
θα πρέπει να αλ λάζονται από έναν
Εξουσιοδοτημένο Έμπορο Toyota ή
Εξουσιοδοτημένο Επισκευαστή ή άλ λον
πιστοποιημένο και κατάλ ληλα εξοπλισμένο
επαγ γελματία επειδή υπάρχει κίνδυνος
ηλεκτροπληξίας.Τύπος E
Proace_el_Chap08_En-cas-de-panne_ed01-2016.indd 30326/07/2016 10:50

304
Σε βλάβη ακινητοποίησης
Proace_el_Chap08_En-cas-de-panne_ed01-2016

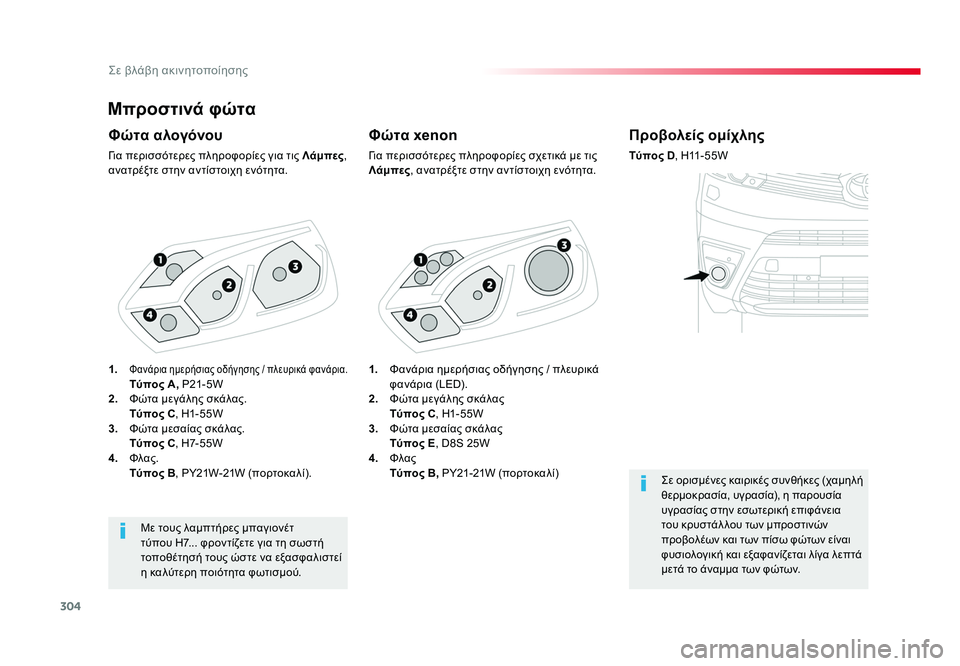

Μπροστινά φώτα
Φώτα xenon
Για περισσότερες πληροφορίες σχετικά με τις
Λάμπες, ανατρέξτε στην αντίστοιχη ενότητα.
Φώτα αλογόνου
Για περισσότερες πληροφορίες για τις Λάμπες,
ανατρέξτε στην αντίστοιχη ενότητα.
Με τους λαμπτήρες μπαγιονέτ
τύπου H7... φροντίζετε για τη σωστή
τοποθέτησή τους ώστε να εξασφαλιστεί
η καλύτερη ποιότητα φωτισμού.
Προβολείς ομίχλης
Τύπος D , H11-55W
Σε ορισμένες καιρικές συνθήκες (χαμηλή
θερμοκρασία, υγρασία), η παρουσία
υγρασίας στην εσωτερική επιφάνεια
του κρυστάλ λου των μπροστινών
προβολέων και των πίσω φώτων είναι
φυσιολογική και εξαφανίζεται λίγα λεπτά
μετά το άναμμα των φώτων.
1.
Φανάρια ημερήσιας οδήγησης / πλευρικά
φανάρια (LED).
2. Φώτα μεγάλης σκάλας
Τύπος C , H1-55W
3. Φώτα μεσαίας σκάλας
Τύπος E , D8S 25W
4. Φλας
Τύπος B, PY21-21W (πορτοκαλί)
1.

Φα νάρι α ημερήσι ας ο δήγησης / πλευρικά φ α νάρι α. Τύπος A, P21- 5W
2. Φώτα μεγάλης σκάλας.
Τύπος C , H1-55W
3. Φώτα μεσαίας σκάλας.
Τύπος C , H7-55W
4. Φλας.
Τύπος B , PY21W-21W (πορτοκαλί).
Proace_el_Chap08_En-cas-de-panne_ed01-2016.indd 30426/07/2016 10:50

305
8
Σε βλάβη ακινητοποίησης
Proace_el_Chap08_En-cas-de-panne_ed01-2016

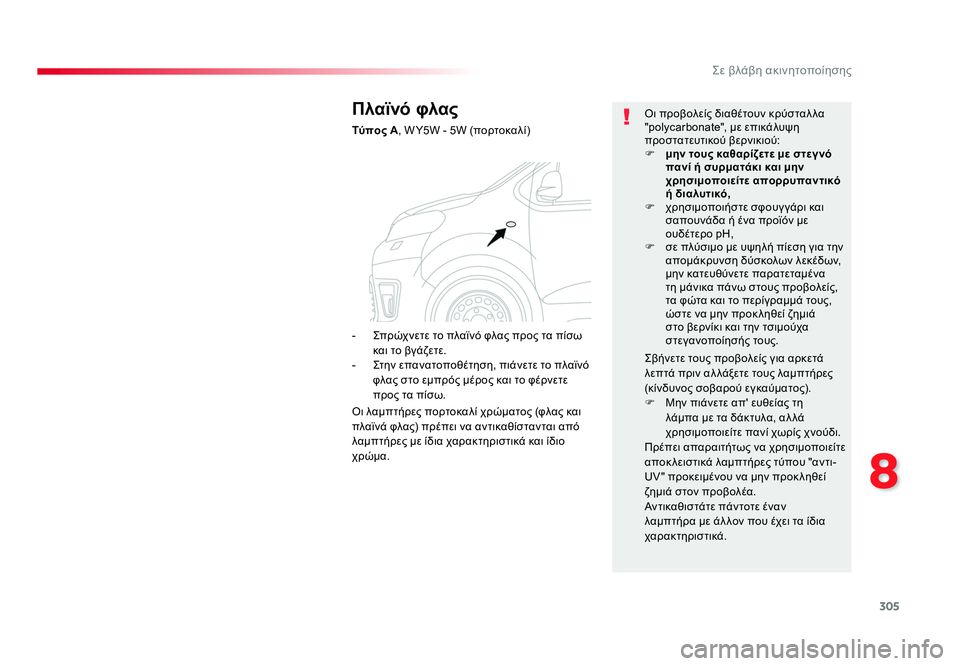

Πλαϊνό φλας
Τύπος A, W Y5W - 5W (πορτοκαλί) Οι προβολείς διαθέτουν κρύσταλ λα
"polycarbonate", με επικάλυψη
προστατευτικού βερνικιού:
F
μην τους καθαρίζετε με στεγ νό
πανί ή συρματάκι και μην
χρησιμοποιείτε απορρυπαντικό
ή διαλυτικό,
F χρησιμοποιήστε σφουγ γάρι και σαπουνάδα ή ένα προϊόν με
ουδέτερο pH,
F σε πλύσιμο με υψηλή πίεση για την απομάκρυνση δύσκολων λεκέδων,
μην κατευθύνετε παρατεταμένα
τη μάνικα πάνω στους προβολείς,
τα φώτα και το περίγραμμά τους,
ώστε να μην προκ ληθεί ζημιά
στο βερνίκι και την τσιμούχα
στεγανοποίησής τους.
Σβήνετε τους προβολείς για αρκετά
λεπτά πριν αλ λάξετε τους λαμπτήρες
(κίνδυνος σοβαρού εγκαύματος).
F Μην πιάνετε απ' ευθείας τη λάμπα με τα δάκτυλα, αλ λά
χρησιμοποιείτε πανί χωρίς χνούδι.
Πρέπει απαραιτήτως να χρησιμοποιείτε
αποκ λειστικά λαμπτήρες τύπου "αντι-
UV " προκειμένου να μην προκ ληθεί
ζημιά στον προβολέα.
Αντικαθιστάτε πάντοτε έναν
λαμπτήρα με άλ λον που έχει τα ίδια
χαρακτηριστικά.
- Σπρώχνετε το πλαϊνό φλας προς τα πίσω
και το βγάζετε.
- Στην επανατοποθέτηση, πιάνετε το πλαϊνό φλας στο εμπρός μέρος και το φέρνετε
προς τα πίσω.
Οι λαμπτήρες πορτοκαλί χρώματος (φλας και
πλαϊνά φλας) πρέπει να αντικαθίστανται από
λαμπτήρες με ίδια χαρακτηριστικά και ίδιο
χρώμα.
Proace_el_Chap08_En-cas-de-panne_ed01-2016.indd 30526/07/2016 10:50

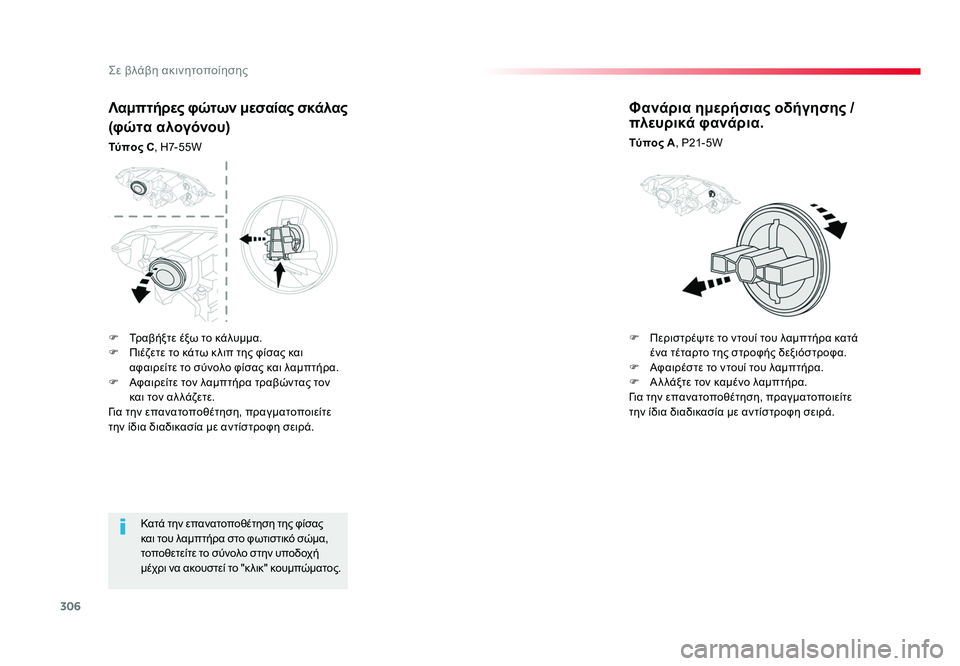

306
Σε βλάβη ακινητοποίησης
Proace_el_Chap08_En-cas-de-panne_ed01-2016
Κατά την επανατοποθέτηση της φίσας
και του λαμπτήρα στο φωτιστικό σώμα,
τοποθετείτε το σύνολο στην υποδοχή
μέχρι να ακουστεί το "κ λικ" κουμπώματος.
Λαμπτήρες φώτων μεσαίας σκάλας
(φώτα αλογόνου)
Τύπος C, H7-55W
Φανάρια ημερήσιας οδήγησης /
πλευρικά φανάρια.
Τύπος A , P21- 5W
F Τραβήξτε έξω το κάλυμμα.
F Πιέζετε το κάτω κ λιπ της φίσας και αφαιρείτε το σύνολο φίσας και λαμπτήρα.
F Αφαιρείτε τον λαμπτήρα τραβώντας τον και τον αλ λάζετε.
Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά. F Περιστρέψτε το ντουί του λαμπτήρα κατά
ένα τέταρτο της στροφής δεξιόστροφα.
F Αφαιρέστε το ντουί του λαμπτήρα.
F Α λ λάξτε τον καμένο λαμπτήρα.
Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.
Proace_el_Chap08_En-cas-de-panne_ed01-2016.indd 30626/07/2016 10:50

307
8
Σε βλάβη ακινητοποίησης
Proace_el_Chap08_En-cas-de-panne_ed01-2016
Προσοχή στην περιοχή πίσω από το δεξί φωτιστικό
σώμα (κατά τη φορά πορείας του αυτοκινήτου),
γιατί μπορεί να είναι πολύ ζεστό και υπάρχει
κίνδυνος εγκαύματος (σωλήνες εξαέρωσης).Αν η ενδεικτική λυχνία του δεξιού
ή αριστερού φλας αναβοσβήνει
γρηγορότερα, αυτό δηλώνει βλάβη
σε έναν από τους λαμπτήρες της
αντίστοιχης πλευράς.

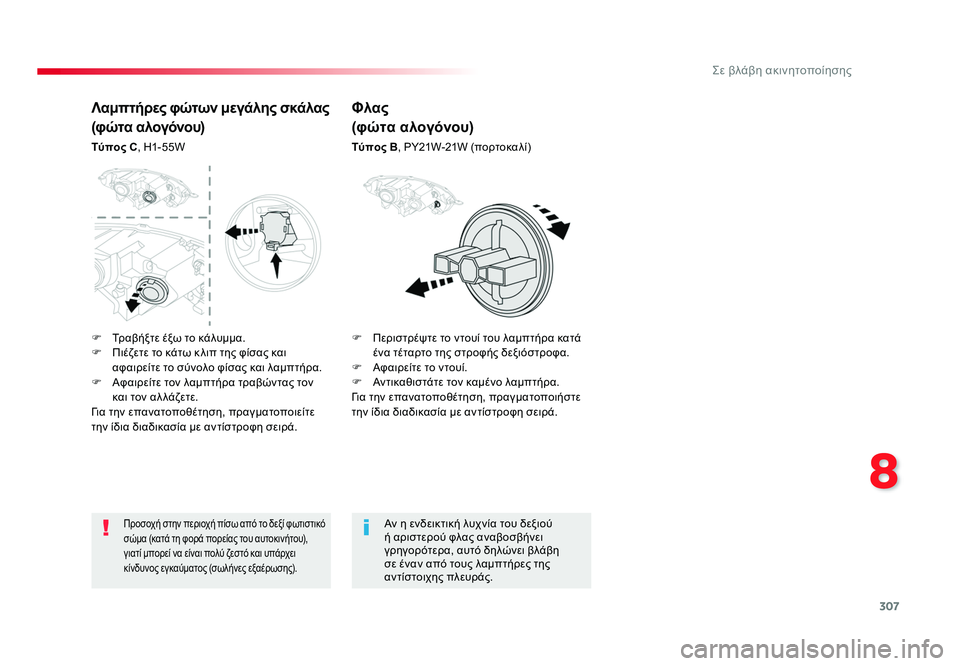

Φλας
(φώτα αλογόνου)
Τύπος B, PY21W-21W (πορτοκαλί)
Λαμπτήρες φώτων μεγάλης σκάλας
(φώτα αλογόνου)
Τύπος C, H1-55W
F Τραβήξτε έξω το κάλυμμα.
F Πιέζετε το κάτω κ λιπ της φίσας και αφαιρείτε το σύνολο φίσας και λαμπτήρα.
F Αφαιρείτε τον λαμπτήρα τραβώντας τον και τον αλ λάζετε.
Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά. F Περιστρέψτε το ντουί του λαμπτήρα κατά
ένα τέταρτο της στροφής δεξιόστροφα.
F Αφαιρείτε το ντουί.
F Αντικαθιστάτε τον καμένο λαμπτήρα.
Για την επανατοποθέτηση, πραγματοποιήστε
την ίδια διαδικασία με αντίστροφη σειρά.
Proace_el_Chap08_En-cas-de-panne_ed01-2016.indd 30726/07/2016 10:50

308
Σε βλάβη ακινητοποίησης
Proace_el_Chap08_En-cas-de-panne_ed01-2016

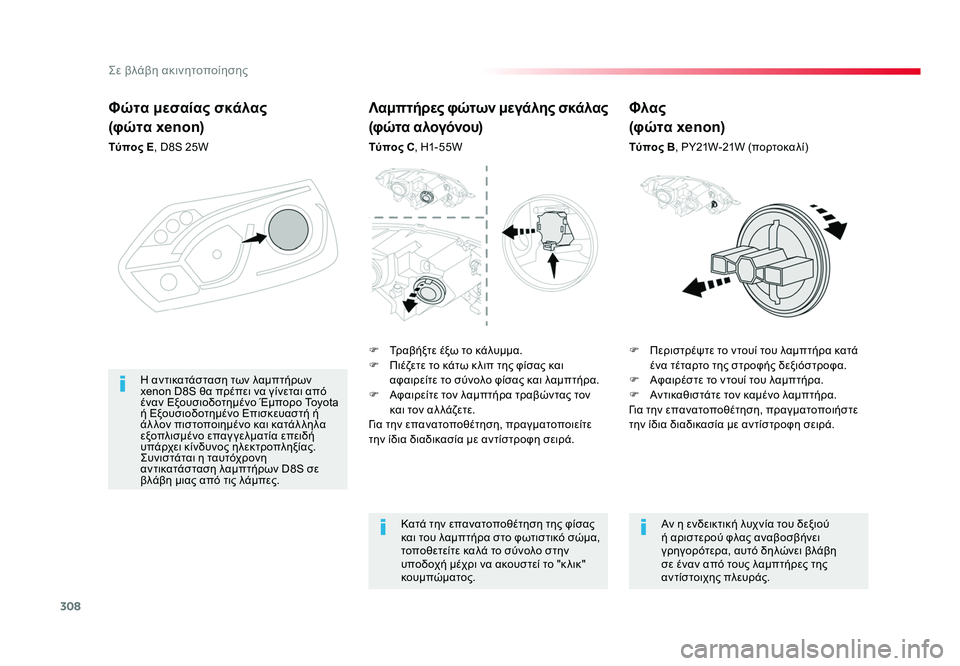

Φώτα μεσαίας σκάλας
(φώτα xenon)
Τύπος E, D8S 25W
F Περιστρέψτε το ντουί του λαμπτήρα κατά ένα τέταρτο της στροφής δεξιόστροφα.
F Αφαιρέστε το ντουί του λαμπτήρα.
F Αντικαθιστάτε τον καμένο λαμπτήρα.
Για την επανατοποθέτηση, πραγματοποιήστε
την ίδια διαδικασία με αντίστροφη σειρά.
Η αντικατάσταση των λαμπτήρων
xenon D8S θα πρέπει να γίνεται από
έναν Εξουσιοδοτημένο Έμπορο Toyota
ή Εξουσιοδοτημένο Επισκευαστή ή
άλ λον πιστοποιημένο και κατάλ ληλα
εξοπλισμένο επαγ γελματία επειδή
υπάρχει κίνδυνος ηλεκτροπληξίας.
Συνιστάται η ταυτόχρονη
αντικατάσταση λαμπτήρων D8S σε
βλάβη μιας από τις λάμπες.
Λαμπτήρες φώτων μεγάλης σκάλας
(φώτα αλογόνου)
Τύπος C
, H1-55W
Κατά την επανατοποθέτηση της φίσας
και του λαμπτήρα στο φωτιστικό σώμα,
τοποθετείτε καλά το σύνολο στην
υποδοχή μέχρι να ακουστεί το "κ λικ"
κουμπώματος. Αν η ενδεικτική λυχνία του δεξιού
ή αριστερού φλας αναβοσβήνει
γρηγορότερα, αυτό δηλώνει βλάβη
σε έναν από τους λαμπτήρες της
αντίστοιχης πλευράς.
Φλας
(φώτα xenon)
Τύπος B
, PY21W-21W (πορτοκαλί)
F Τραβήξτε έξω το κάλυμμα.
F Πιέζετε το κάτω κ λιπ της φίσας και αφαιρείτε το σύνολο φίσας και λαμπτήρα.
F Αφαιρείτε τον λαμπτήρα τραβώντας τον και τον αλ λάζετε.
Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.
Proace_el_Chap08_En-cas-de-panne_ed01-2016.indd 30826/07/2016 10:50

309
8
Σε βλάβη ακινητοποίησης
Proace_el_Chap08_En-cas-de-panne_ed01-2016

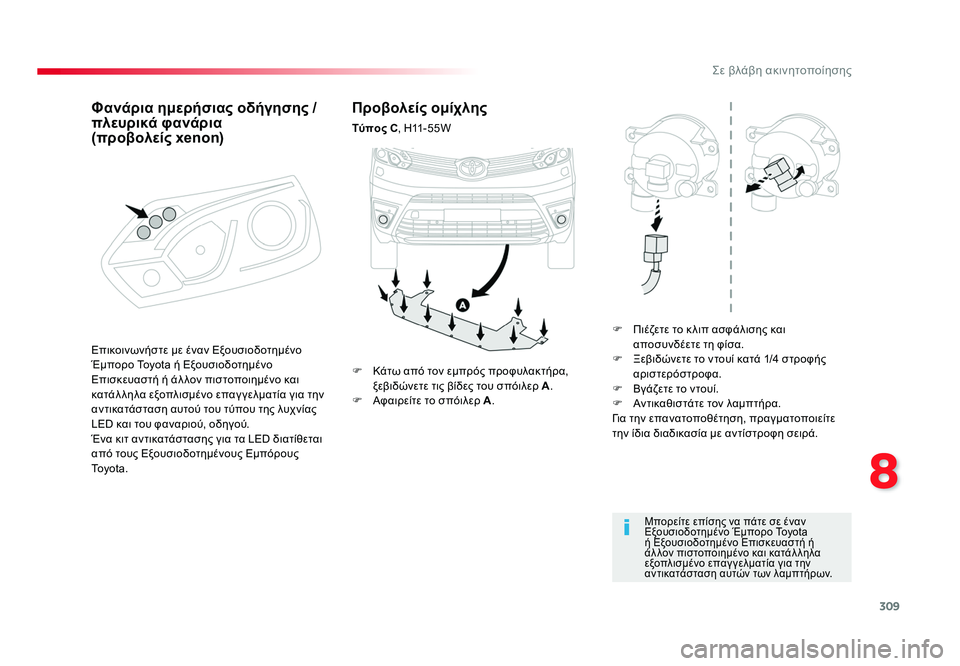

Προβολείς ομίχλης
Τύπος C, H11-55W
F Πιέζετε το κ λιπ ασφάλισης και αποσυνδέετε τη φίσα.
F Ξεβιδώνετε το ντουί κατά 1/4 στροφής αριστερόστροφα.
F Βγάζετε το ντουί.
F Αντικαθιστάτε τον λαμπτήρα.
Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.
Μπορείτε επίσης να πάτε σε έναν
Εξουσιοδοτημένο Έμπορο Toyota
ή Εξουσιοδοτημένο Επισκευαστή ή
άλ λον πιστοποιημένο και κατάλ ληλα
εξοπλισμένο επαγ γελματία για την
αντικατάσταση αυτών των λαμπτήρων.
F Κάτω από τον εμπρός προφυλακτήρα, ξεβιδώνετε τις βίδες του σπόιλερ A.
F Αφαιρείτε το σπόιλερ A.
Επικοινωνήστε με έναν Εξουσιοδοτημένο
Έμπορο Toyota ή Εξουσιοδοτημένο
Επισκευαστή ή άλ λον πιστοποιημένο και
κατάλ ληλα εξοπλισμένο επαγ γελματία για την
αντικατάσταση αυτού του τύπου της λυχνίας
LED και του φαναριού, οδηγού.
Ένα κιτ αντικατάστασης για τα LED διατίθεται
από τους Εξουσιοδοτημένους Εμπόρους
To y o t a .
Φανάρια ημερήσιας οδήγησης /
πλευρικά φανάρια
(προβολείς xenon)
Proace_el_Chap08_En-cas-de-panne_ed01-2016.indd 30926/07/2016 10:50

310
Σε βλάβη ακινητοποίησης
Proace_el_Chap08_En-cas-de-panne_ed01-2016

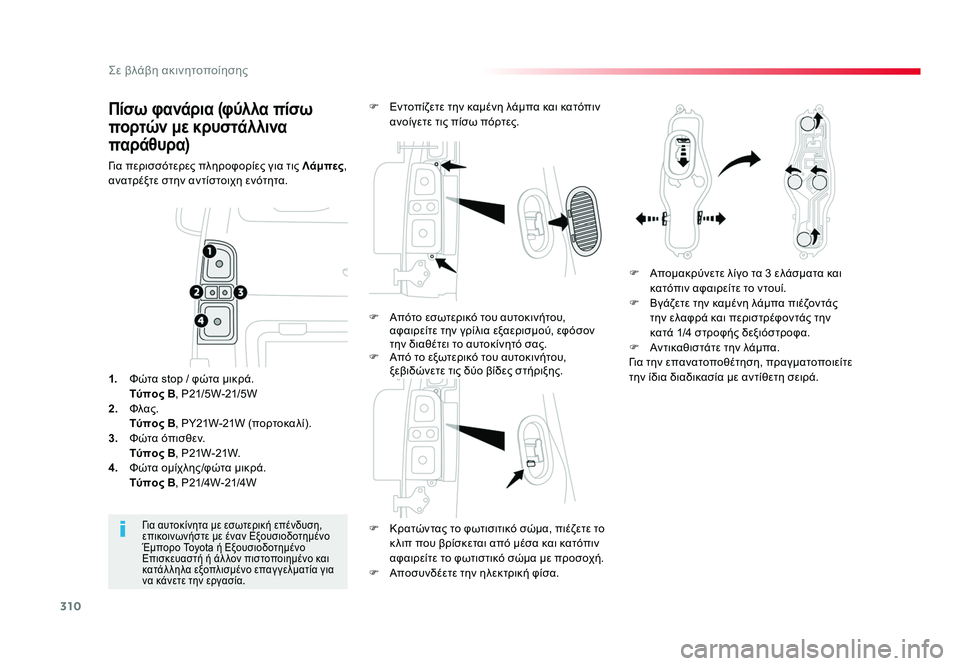

Πίσω φανάρια (φύλλα πίσω
πορτών με κρυστάλλινα
παράθυρα)
Για περισσότερες πληροφορίες για τις Λάμπες,
ανατρέξτε στην αντίστοιχη ενότητα.
F Κρατώντας το φωτισιτικό σώμα, πιέζετε το κ λιπ που βρίσκεται από μέσα και κατόπιν
αφαιρείτε το φωτιστικό σώμα με προσοχή.
F Αποσυνδέετε την ηλεκτρική φίσα.
Για αυτοκίνητα με εσωτερική επένδυση,
επικοινωνήστε με έναν Εξουσιοδοτημένο
Έμπορο Toyota ή Εξουσιοδοτημένο
Επισκευαστή ή άλ λον πιστοποιημένο και
κατάλ ληλα εξοπλισμένο επαγ γελματία για
να κάνετε την εργασία.
1. Φώτα stop / φώτα μικρά.
Τύπος Β , P21/5W-21/5W
2. Φλας.
Τύπος Β , PY21W-21W (πορτοκαλί).
3. Φώτα όπισθεν.
Τύπος Β , P21W-21W.
4. Φώτα ομίχλης/φώτα μικρά.
Τύπος Β , P21/4W-21/4W F Εντοπίζετε την καμένη λάμπα και κατόπιν
ανοίγετε τις πίσω πόρτες.
F Απομακρύνετε λίγο τα 3 ελάσματα και κατόπιν αφαιρείτε το ντουί.
F Βγάζετε την καμένη λάμπα πιέζοντάς την ελαφρά και περιστρέφοντάς την
κατά 1/4 στροφής δεξιόστροφα.
F Αντικαθιστάτε την λάμπα.
Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίθετη σειρά.
F Απότο εσωτερικό του αυτοκινήτου,
αφαιρείτε την γρίλια εξαερισμού, εφόσον
την διαθέτει το αυτοκίνητό σας.
F Από το εξωτερικό του αυτοκινήτου, ξεβιδώνετε τις δύο βίδες στήριξης.
Proace_el_Chap08_En-cas-de-panne_ed01-2016.indd 31026/07/2016 10:50
