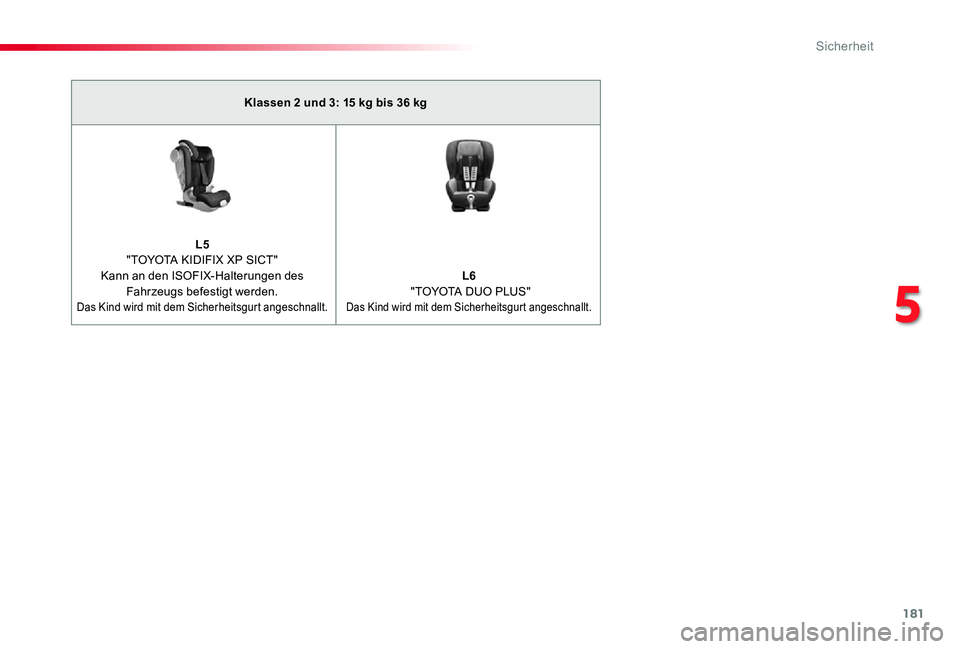

Klassen 2 und 3: 15 kg bis 36 kg
L5 "TOYOTA KIDIFIX XP SICT"Kann an den ISOFIX-Halterungen des Fahrzeugs befestigt werden.Das Kind wird mit dem Sicherheitsgurt angeschnallt.
L6 "TOYOTA DUO PLUS"Das Kind wird mit dem Sicherheitsgurt angeschnallt.
5
Sicherheit

182
Proace_de_Chap05_securite_ed2019_V02

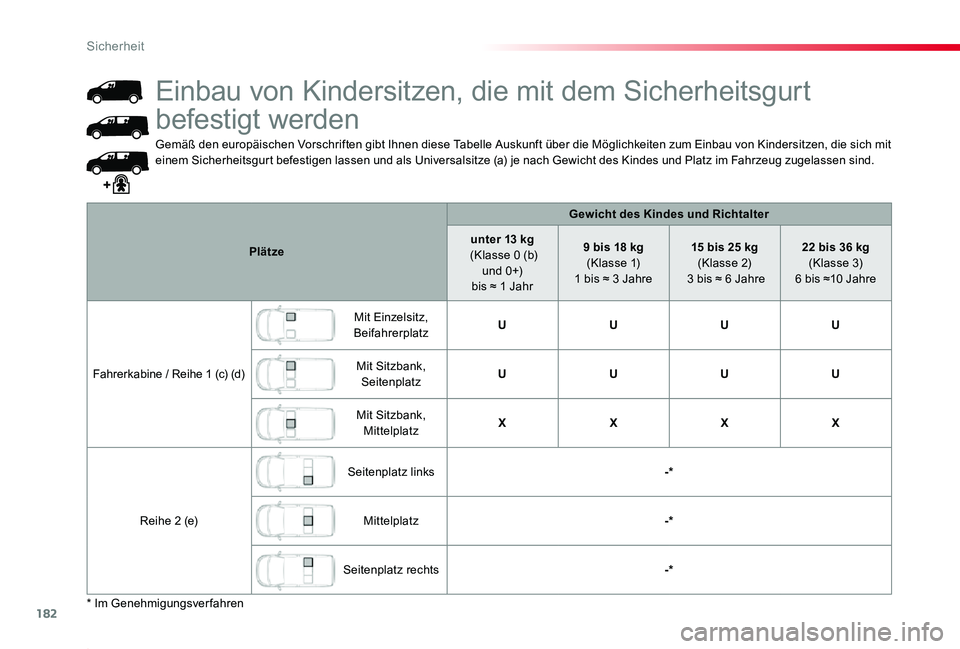

Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von Kindersitzen, die sich mit einem Sicherheitsgurt befestigen lassen und als Universalsitze (a) je nach Gewicht des Kindes und Platz im Fahrzeug zugelassen sind.
Plätze
Gewicht des Kindes und Richtalter
unter 13 kg (Klasse 0 (b) und 0+)bis ≈ 1 Jahr
9 bis 18 kg (Klasse 1)1 bis ≈ 3 Jahre
15 bis 25 kg (Klasse 2) 3 bis ≈ 6 Jahre
22 bis 36 kg (Klasse 3)6 bis ≈10 Jahre
Fahrerkabine / Reihe 1 (c) (d)
Mit Einzelsitz, BeifahrerplatzUUUU
Mit Sitzbank, SeitenplatzUUUU
Mit Sitzbank, MittelplatzXXXX
Reihe 2 (e)
Seitenplatz links-*
Mittelplatz-*
Seitenplatz rechts-*
Einbau von Kindersitzen, die mit dem Sicherheitsgurt
befestigt werden
* Im Genehmigungsverfahren
Sicherheit

183
Proace_de_Chap05_securite_ed2019_V02

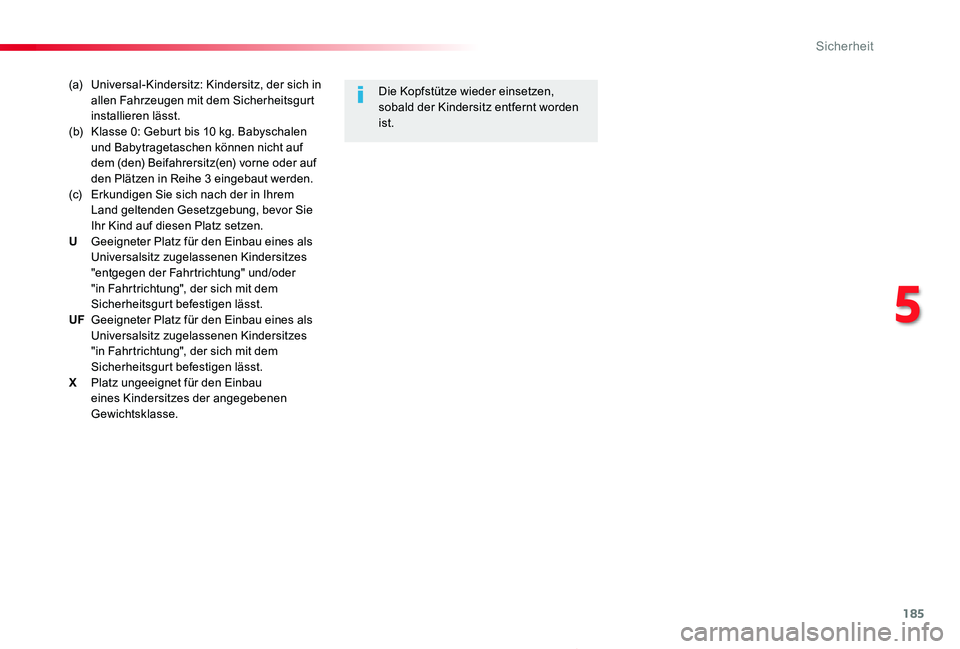

(a) Universal-Kindersitz: Kindersitz, der sich in allen Fahrzeugen mit dem Sicherheitsgurt installieren lässt.(b) Klasse 0: Geburt bis 10 kg. Babyschalen und Babytragetaschen können nicht auf dem Beifahrersitz vorne eingebaut werden.(c) Erkundigen Sie sich nach der in Ihrem Land geltenden Gesetzgebung, bevor Sie Ihr Kind auf diesen Platz setzen.(d) Wird eine Kindersitz auf dem Beifahrersitz vorne "entgegen der Fahrtrichtung" eingebaut, so muss der Beifahrer-Front-Airbag unbedingt deaktiviert werden. Ansonsten könnte das Kind beim Entfalten des Airbags schwere oder sogar tödliche Verletzungen erleiden.

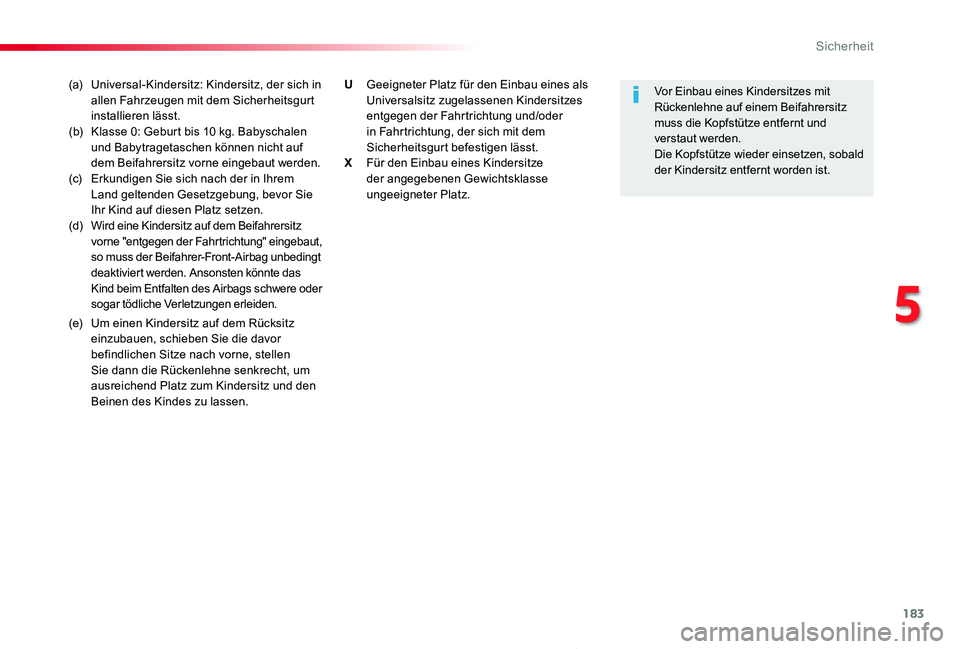

(e) Um einen Kindersitz auf dem Rücksitz einzubauen, schieben Sie die davor befindlichen Sitze nach vorne, stellen Sie dann die Rückenlehne senkrecht, um ausreichend Platz zum Kindersitz und den Beinen des Kindes zu lassen.
Vor Einbau eines Kindersitzes mit Rückenlehne auf einem Beifahrersitz muss die Kopfstütze entfernt und verstaut werden.Die Kopfstütze wieder einsetzen, sobald der Kindersitz entfernt worden ist.
U Geeigneter Platz für den Einbau eines als Universalsitz zugelassenen Kindersitzes entgegen der Fahrtrichtung und/oder in Fahrtrichtung, der sich mit dem Sicherheitsgurt befestigen lässt.X Für den Einbau eines Kindersitze der angegebenen Gewichtsklasse ungeeigneter Platz.
5
Sicherheit

184
Proace_de_Chap05_securite_ed2019_V02

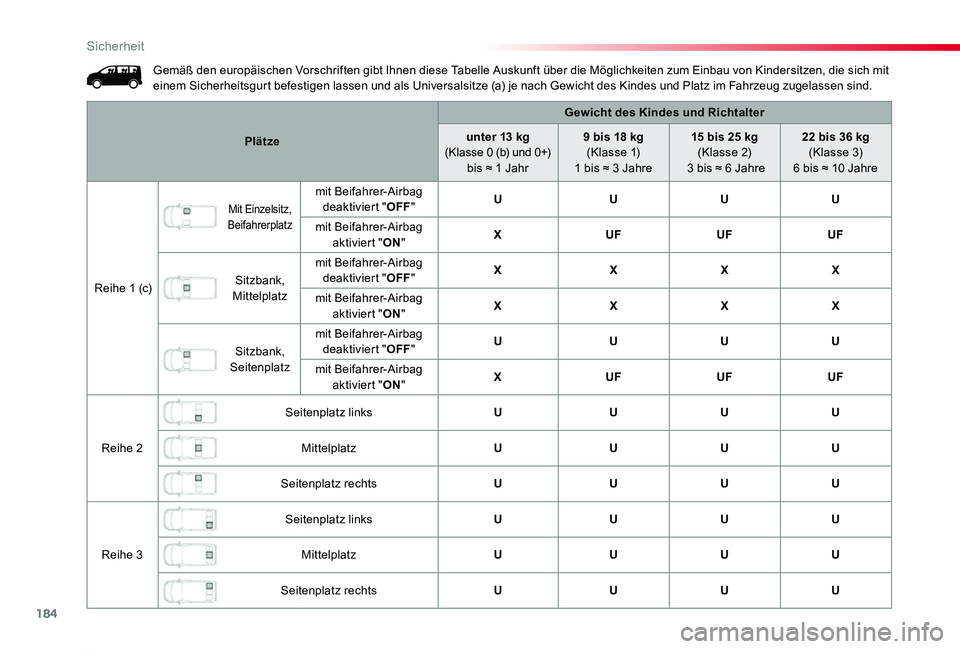

Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von Kindersitzen, die sich mit einem Sicherheitsgurt befestigen lassen und als Universalsitze (a) je nach Gewicht des Kindes und Platz im Fahrzeug zugelassen sind.
Plätze
Gewicht des Kindes und Richtalter
unter 13 kg (Klasse 0 (b) und 0+)bis ≈ 1 Jahr
9 bis 18 kg (Klasse 1)1 bis ≈ 3 Jahre
15 bis 25 kg (Klasse 2) 3 bis ≈ 6 Jahre
22 bis 36 kg (Klasse 3)6 bis ≈ 10 Jahre
Reihe 1 (c)
Mit Einzelsitz, Beifahrerplatz
mit Beifahrer-Airbag deaktiviert "OFF"UUUU
mit Beifahrer-Airbag aktiviert "ON"XUFUFUF
Sitzbank, Mittelplatz
mit Beifahrer-Airbag deaktiviert "OFF"XXXX
mit Beifahrer-Airbag aktiviert "ON"XXXX
Sitzbank, Seitenplatz
mit Beifahrer-Airbag deaktiviert "OFF"UUUU
mit Beifahrer-Airbag aktiviert "ON"XUFUFUF
Reihe 2
Seitenplatz linksUUUU
MittelplatzUUUU
Seitenplatz rechtsUUUU
Reihe 3
Seitenplatz linksUUUU
MittelplatzUUUU
Seitenplatz rechtsUUUU
Sicherheit

185
Proace_de_Chap05_securite_ed2019_V02
(a) Universal-Kindersitz: Kindersitz, der sich in allen Fahrzeugen mit dem Sicherheitsgurt installieren lässt.(b) Klasse 0: Geburt bis 10 kg. Babyschalen und Babytragetaschen können nicht auf dem (den) Beifahrersitz(en) vorne oder auf den Plätzen in Reihe 3 eingebaut werden.(c) Erkundigen Sie sich nach der in Ihrem Land geltenden Gesetzgebung, bevor Sie Ihr Kind auf diesen Platz setzen.U Geeigneter Platz für den Einbau eines als Universalsitz zugelassenen Kindersitzes "entgegen der Fahrtrichtung" und/oder "in Fahrtrichtung", der sich mit dem Sicherheitsgurt befestigen lässt.UF Geeigneter Platz für den Einbau eines als Universalsitz zugelassenen Kindersitzes "in Fahrtrichtung", der sich mit dem Sicherheitsgurt befestigen lässt.X Platz ungeeignet für den Einbau eines Kindersitzes der angegebenen Gewichtsklasse.
Die Kopfstütze wieder einsetzen, sobald der Kindersitz entfernt worden ist.
5
Sicherheit

186
Proace_de_Chap05_securite_ed2019_V02

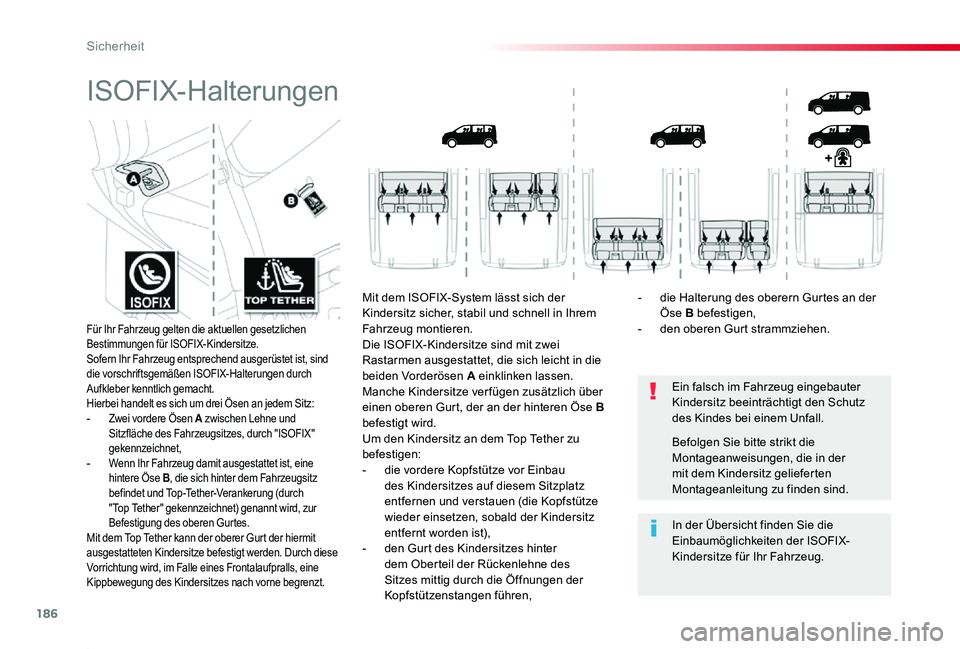

ISOFIX-Halterungen
Ein falsch im Fahrzeug eingebauter Kindersitz beeinträchtigt den Schutz des Kindes bei einem Unfall.
In der Übersicht finden Sie die Einbaumöglichkeiten der ISOFIX-Kindersitze für Ihr Fahrzeug.
Befolgen Sie bitte strikt die Montageanweisungen, die in der mit dem Kindersitz gelieferten Montageanleitung zu finden sind.
Für Ihr Fahrzeug gelten die aktuellen gesetzlichen Bestimmungen für ISOFIX-Kindersitze.Sofern Ihr Fahrzeug entsprechend ausgerüstet ist, sind die vorschriftsgemäßen ISOFIX-Halterungen durch Aufkleber kenntlich gemacht.Hierbei handelt es sich um drei Ösen an jedem Sitz:- Zwei vordere Ösen A zwischen Lehne und Sitzfläche des Fahrzeugsitzes, durch "ISOFIX" gekennzeichnet,- Wenn Ihr Fahrzeug damit ausgestattet ist, eine hintere Öse B, die sich hinter dem Fahrzeugsitz befindet und Top-Tether-Verankerung (durch "Top Tether" gekennzeichnet) genannt wird, zur Befestigung des oberen Gurtes.Mit dem Top Tether kann der oberer Gurt der hiermit ausgestatteten Kindersitze befestigt werden. Durch diese Vorrichtung wird, im Falle eines Frontalaufpralls, eine Kippbewegung des Kindersitzes nach vorne begrenzt.
Mit dem ISOFIX-System lässt sich der Kindersitz sicher, stabil und schnell in Ihrem Fahrzeug montieren.Die ISOFIX-Kindersitze sind mit zwei Rastarmen ausgestattet, die sich leicht in die beiden Vorderösen A einklinken lassen.Manche Kindersitze ver fügen zusätzlich über einen oberen Gurt, der an der hinteren Öse B befestigt wird.Um den Kindersitz an dem Top Tether zu
befestigen:- die vordere Kopfstütze vor Einbau des Kindersitzes auf diesem Sitzplatz entfernen und verstauen (die Kopfstütze wieder einsetzen, sobald der Kindersitz entfernt worden ist),- den Gurt des Kindersitzes hinter dem Oberteil der Rückenlehne des Sitzes mittig durch die Öffnungen der Kopfstützenstangen führen,
- die Halterung des oberern Gurtes an der Öse B befestigen,- den oberen Gurt strammziehen.
Sicherheit

187
Proace_de_Chap05_securite_ed2019_V02
Von Toyota empfohlene ISOFIX-Kindersitze

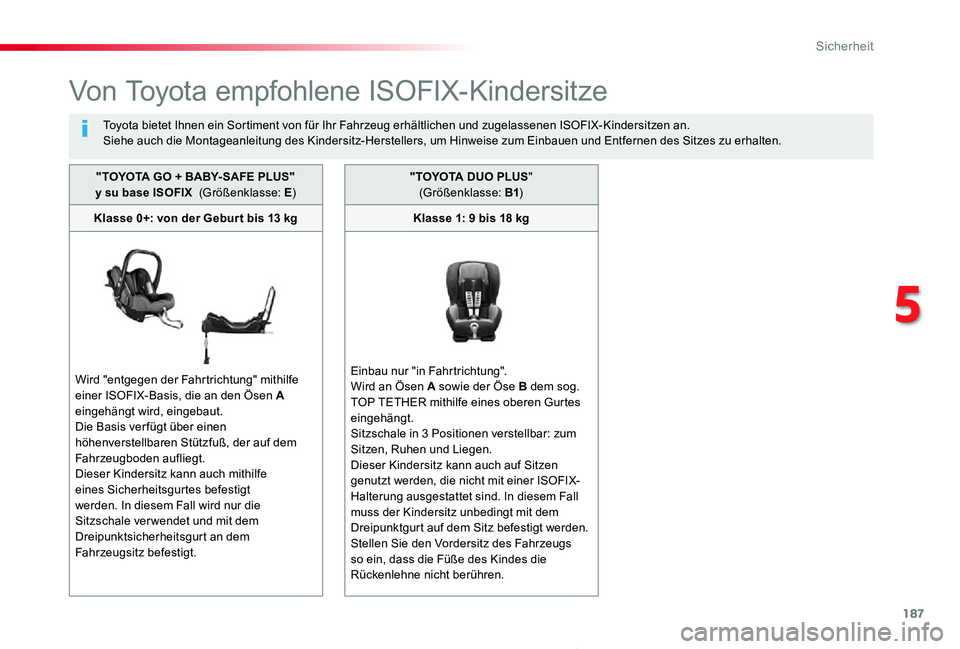

Toyota bietet Ihnen ein Sortiment von für Ihr Fahrzeug erhältlichen und zugelassenen ISOFIX-Kindersitzen an.Siehe auch die Montageanleitung des Kindersitz-Herstellers, um Hinweise zum Einbauen und Entfernen des Sitzes zu erhalten.
"TOYOTA GO + BABY- SAFE PLUS" y su base ISOFIX (Größenklasse: E)
Klasse 0+: von der Gebur t bis 13 kg
Wird "entgegen der Fahrtrichtung" mithilfe einer ISOFIX-Basis, die an den Ösen A eingehängt wird, eingebaut.Die Basis ver fügt über einen höhenverstellbaren Stützfuß, der auf dem
Fahrzeugboden aufliegt.Dieser Kindersitz kann auch mithilfe eines Sicherheitsgurtes befestigt werden. In diesem Fall wird nur die Sitzschale ver wendet und mit dem Dreipunktsicherheitsgurt an dem Fahrzeugsitz befestigt.
" T OYO TA DUO PLUS"(Größenklasse: B1)
Klasse 1: 9 bis 18 kg
Einbau nur "in Fahrtrichtung".Wird an Ösen A sowie der Öse B dem sog. TOP TETHER mithilfe eines oberen Gurtes eingehängt.Sitzschale in 3 Positionen verstellbar: zum Sitzen, Ruhen und Liegen.Dieser Kindersitz kann auch auf Sitzen genutzt werden, die nicht mit einer ISOFIX-Halterung ausgestattet sind. In diesem Fall muss der Kindersitz unbedingt mit dem Dreipunktgurt auf dem Sitz befestigt werden. Stellen Sie den Vordersitz des Fahrzeugs so ein, dass die Füße des Kindes die Rückenlehne nicht berühren.
5
Sicherheit

188
Proace_de_Chap05_securite_ed2019_V02

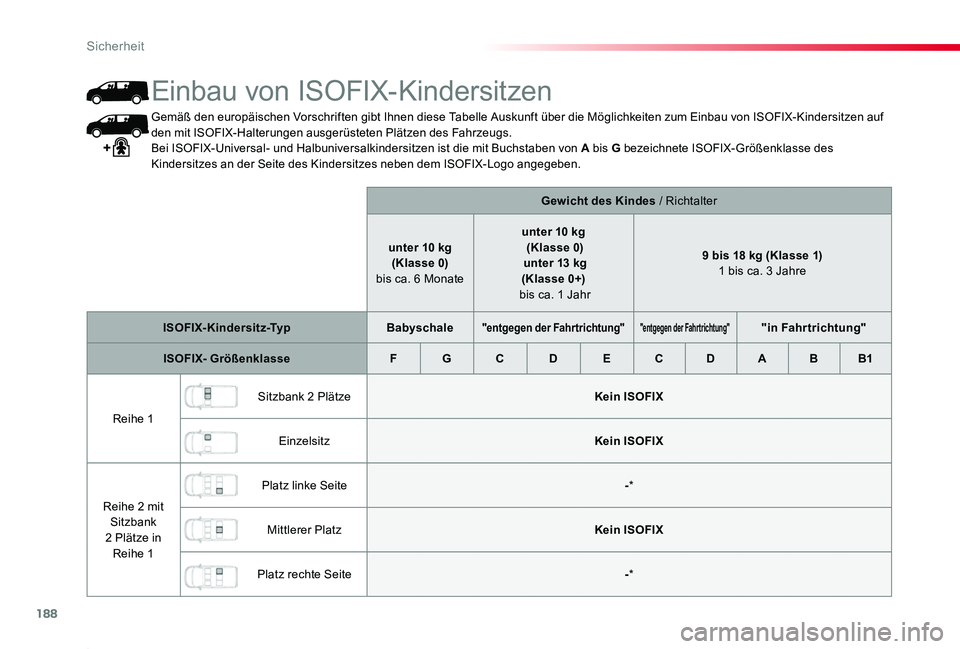

Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von ISOFIX-Kindersitzen auf den mit ISOFIX-Halterungen ausgerüsteten Plätzen des Fahrzeugs.Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchstaben von A bis G bezeichnete ISOFIX-Größenklasse des Kindersitzes an der Seite des Kindersitzes neben dem ISOFIX-Logo angegeben.
Gewicht des Kindes / Richtalter
unter 10 kg(Klasse 0) bis ca. 6 Monate
unter 10 kg (Klasse 0) unter 13 kg(Klasse 0+) bis ca. 1 Jahr
9 bis 18 kg (Klasse 1) 1 bis ca. 3 Jahre
ISOFIX-Kindersitz-TypBabyschale"entgegen der Fahrtrichtung""entgegen der Fahrtrichtung""in Fahrtrichtung"
ISOFIX- GrößenklasseFGCDECDABB1
Reihe 1
Sitzbank 2 PlätzeKein ISOFIX
EinzelsitzKein ISOFIX
Reihe 2 mit Sitzbank 2 Plätze in Reihe 1
Platz linke Seite-*
Mittlerer PlatzKein ISOFIX
Platz rechte Seite-*
Einbau von ISOFIX-Kindersitzen
Sicherheit

189
Proace_de_Chap05_securite_ed2019_V02
Gewicht des Kindes / Richtalter
Unter 10 kg(Klasse 0) bis ca. 6 Monate
Unter 10 kg(Klasse 0)Unter 13 kg (Klasse 0+) Bis ca. 1 an
Von 9 bis 18 kg (Klasse 1) Von 1 bis 3 ca. Jahre
ISOFIX-Kindersitz-TypBabyschale"entgegen der Fahrtrichtung""entgegen der Fahrtrichtung""in Fahrtrichtung"
ISOFIX-GrößenklasseFGCDECDABB1
Reihe 2 mit Einzelsitzen in Reihe 1
Platz linke Seite-*
Mitterer PlatzKein ISOFIX
Platz rechte Seite-*
IUF Geeigneter Platz für den Einbau eines ISOFIX-Universalsitzes in Fahrtrichtung, der mit dem oberen Gurt befestigt wird.IL Geeignter Platz für den Einbau eines ISOFIX-Halbuniversalsitzes:- "entgegen der Fahrtrichtung" mit oberem Gurt oder Stützfuß,- "in Fahrtrichtung" mit Stützfuß,- oder einer Babyschale mit oberem Gurt oder Stützfuß.* Im Genehmigungsverfahren
Für weitere Informationen zu den ISOFIX-Halterungen und dem oberen Gurt siehe entsprechende Rubrik.
Bauen Sie die Kopfstütze wieder ein, sobald der Kindersitz entfernt wurde.
X Für den Einbau eines ISOFIX-Kindersitzes oder -Babyschale der angegebenen Gewichtsklasse nicht geeignet.
5
Sicherheit

190
Proace_de_Chap05_securite_ed2019_V02

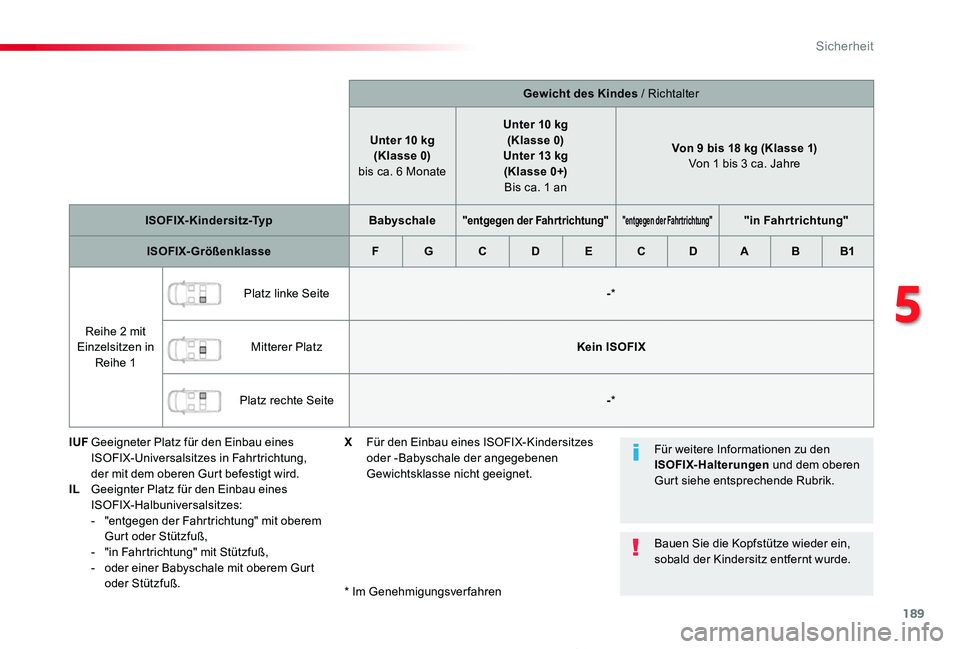

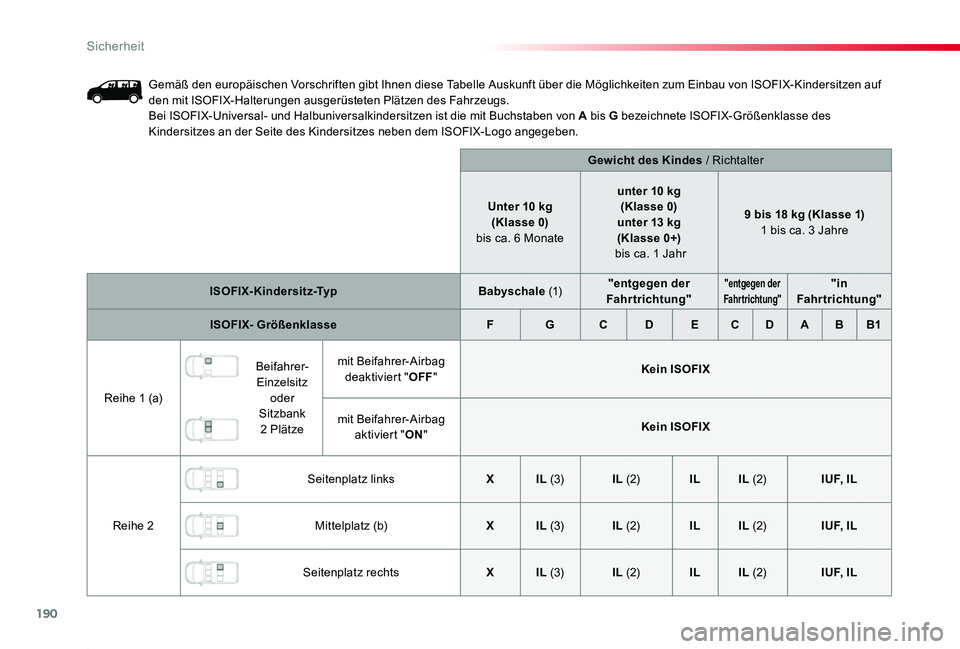

Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von ISOFIX-Kindersitzen auf den mit ISOFIX-Halterungen ausgerüsteten Plätzen des Fahrzeugs.Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchstaben von A bis G bezeichnete ISOFIX-Größenklasse des Kindersitzes an der Seite des Kindersitzes neben dem ISOFIX-Logo angegeben.
Gewicht des Kindes / Richtalter
Unter 10 kg(Klasse 0) bis ca. 6 Monate
unter 10 kg(Klasse 0) unter 13 kg(Klasse 0+) bis ca. 1 Jahr
9 bis 18 kg (Klasse 1) 1 bis ca. 3 Jahre
ISOFIX-Kindersitz-TypBabyschale (1)"entgegen der Fahrtrichtung""entgegen der Fahrtrichtung""in Fahrtrichtung"
ISOFIX- GrößenklasseFGCDECDABB1
Reihe 1 (a)
Beifahrer-Einzelsitz oder Sitzbank 2 Plätze
mit Beifahrer-Airbag deaktiviert "OFF"Kein ISOFIX
mit Beifahrer-Airbag aktiviert "ON"Kein ISOFIX
Reihe 2
Seitenplatz linksXIL (3)IL (2)ILIL (2)I U F, I L
Mittelplatz (b)XIL (3)IL (2)ILIL (2)I U F, I L
Seitenplatz rechtsXIL (3)IL (2)ILIL (2)I U F, I L
