TOYOTA PROACE 2020 Betriebsanleitungen (in German)

191
Proace_de_Chap05_securite_ed2019_V02

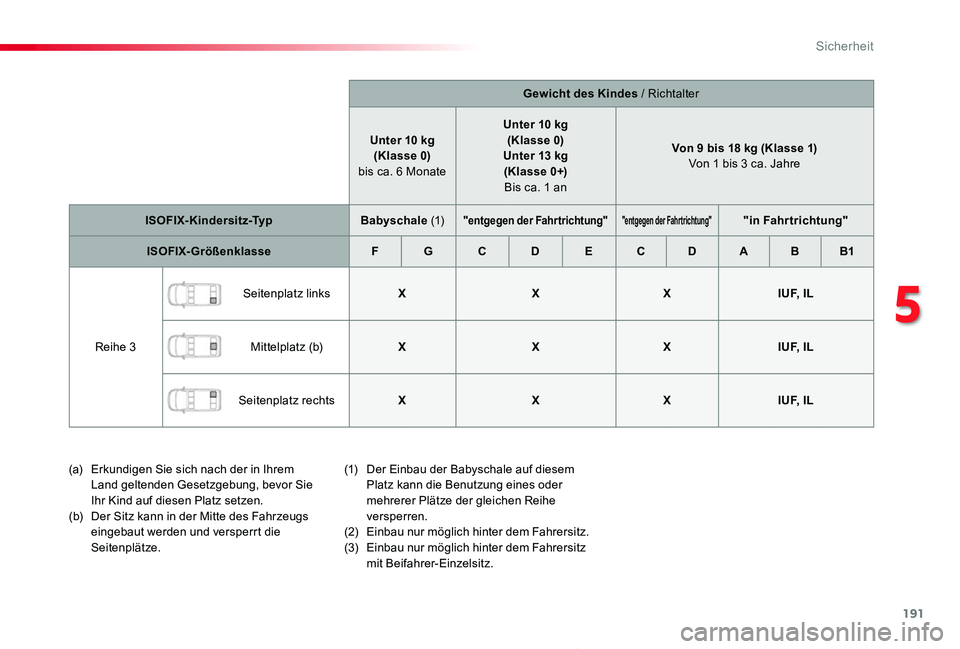

Gewicht des Kindes / Richtalter
Unter 10 kg(Klasse 0) bis ca. 6 Monate
Unter 10 kg(Klasse 0)Unter 13 kg (Klasse 0+) Bis ca. 1 an
Von 9 bis 18 kg (Klasse 1) Von 1 bis 3 ca. Jahre
ISOFIX-Kindersitz-TypBabyschale (1)"entgegen der Fahrtrichtung""entgegen der Fahrtrichtung""in Fahrtrichtung"
ISOFIX-GrößenklasseFGCDECDABB1
Reihe 3
Seitenplatz linksXXXI U F, I L
Mittelplatz (b)XXXI U F, I L
Seitenplatz rechtsXXXI U F, I L
(a) Erkundigen Sie sich nach der in Ihrem Land geltenden Gesetzgebung, bevor Sie Ihr Kind auf diesen Platz setzen.(b) Der Sitz kann in der Mitte des Fahrzeugs eingebaut werden und versperrt die
Seitenplätze.
(1) Der Einbau der Babyschale auf diesem Platz kann die Benutzung eines oder mehrerer Plätze der gleichen Reihe versperren.(2) Einbau nur möglich hinter dem Fahrersitz.(3) Einbau nur möglich hinter dem Fahrersitz mit Beifahrer-Einzelsitz.
5
Sicherheit

192
Proace_de_Chap05_securite_ed2019_V02

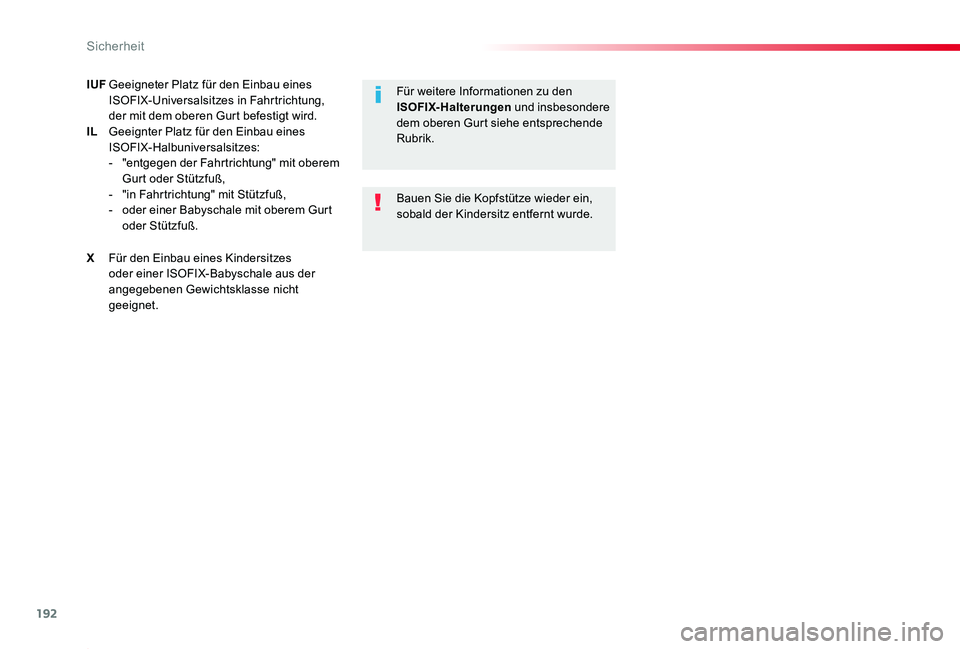

IUF Geeigneter Platz für den Einbau eines ISOFIX-Universalsitzes in Fahrtrichtung, der mit dem oberen Gurt befestigt wird.IL Geeignter Platz für den Einbau eines ISOFIX-Halbuniversalsitzes:- "entgegen der Fahrtrichtung" mit oberem Gurt oder Stützfuß,- "in Fahrtrichtung" mit Stützfuß,- oder einer Babyschale mit oberem Gurt oder Stützfuß.
X Für den Einbau eines Kindersitzes oder einer ISOFIX-Babyschale aus der angegebenen Gewichtsklasse nicht geeignet.
Bauen Sie die Kopfstütze wieder ein, sobald der Kindersitz entfernt wurde.
Für weitere Informationen zu den ISOFIX-Halterungen und insbesondere dem oberen Gurt siehe entsprechende Rubrik.
Sicherheit

193
Proace_de_Chap05_securite_ed2019_V02

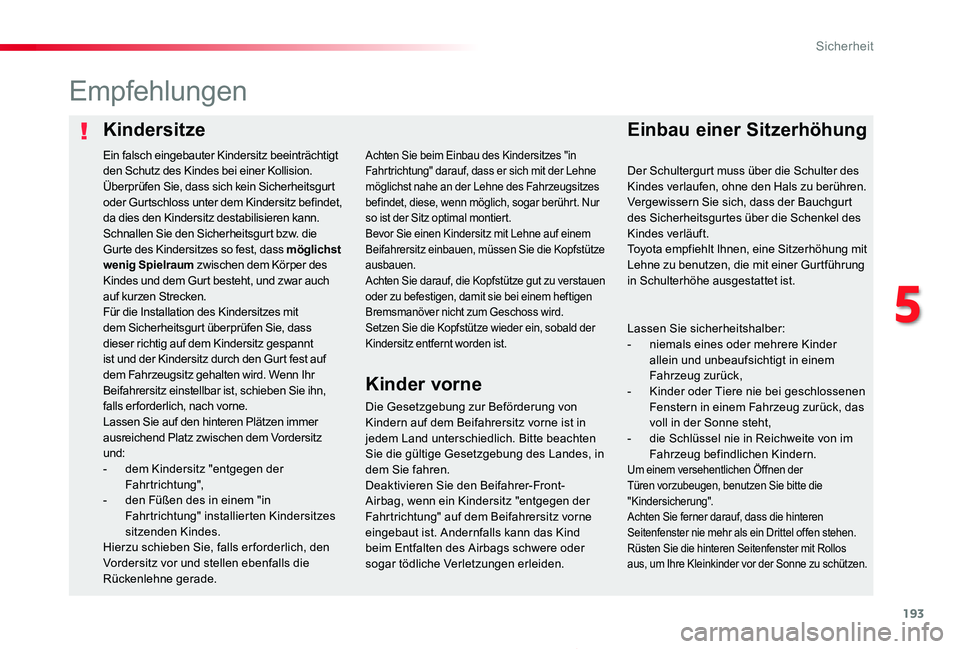

KindersitzeEinbau einer Sitzerhöhung
Empfehlungen
Die Gesetzgebung zur Beförderung von Kindern auf dem Beifahrersitz vorne ist in jedem Land unterschiedlich. Bitte beachten Sie die gültige Gesetzgebung des Landes, in dem Sie fahren.Deaktivieren Sie den Beifahrer-Front-Airbag, wenn ein Kindersitz "entgegen der Fahrtrichtung" auf dem Beifahrersitz vorne eingebaut ist. Andernfalls kann das Kind beim Entfalten des Airbags schwere oder sogar tödliche Verletzungen erleiden.
Achten Sie beim Einbau des Kindersitzes "in Fahrtrichtung" darauf, dass er sich mit der Lehne möglichst nahe an der Lehne des Fahrzeugsitzes befindet, diese, wenn möglich, sogar berührt. Nur so ist der Sitz optimal montiert.Bevor Sie einen Kindersitz mit Lehne auf einem
Beifahrersitz einbauen, müssen Sie die Kopfstütze ausbauen.Achten Sie darauf, die Kopfstütze gut zu verstauen oder zu befestigen, damit sie bei einem heftigen Bremsmanöver nicht zum Geschoss wird.Setzen Sie die Kopfstütze wieder ein, sobald der Kindersitz entfernt worden ist.
Ein falsch eingebauter Kindersitz beeinträchtigt den Schutz des Kindes bei einer Kollision.Überprüfen Sie, dass sich kein Sicherheitsgurt oder Gurtschloss unter dem Kindersitz befindet, da dies den Kindersitz destabilisieren kann.Schnallen Sie den Sicherheitsgurt bzw. die
Gurte des Kindersitzes so fest, dass möglichst wenig Spielraum zwischen dem Körper des Kindes und dem Gurt besteht, und zwar auch auf kurzen Strecken.Für die Installation des Kindersitzes mit dem Sicherheitsgurt überprüfen Sie, dass dieser richtig auf dem Kindersitz gespannt ist und der Kindersitz durch den Gurt fest auf dem Fahrzeugsitz gehalten wird. Wenn Ihr Beifahrersitz einstellbar ist, schieben Sie ihn, falls er forderlich, nach vorne.Lassen Sie auf den hinteren Plätzen immer ausreichend Platz zwischen dem Vordersitz und:- dem Kindersitz "entgegen der Fahrtrichtung",- den Füßen des in einem "in Fahrtrichtung" installierten Kindersitzes sitzenden Kindes.Hierzu schieben Sie, falls er forderlich, den Vordersitz vor und stellen ebenfalls die Rückenlehne gerade.
Kinder vorne
Der Schultergurt muss über die Schulter des Kindes verlaufen, ohne den Hals zu berühren.Vergewissern Sie sich, dass der Bauchgurt des Sicherheitsgurtes über die Schenkel des Kindes verläuft.Toyota empfiehlt Ihnen, eine Sitzerhöhung mit Lehne zu benutzen, die mit einer Gurtführung in Schulterhöhe ausgestattet ist.
Lassen Sie sicherheitshalber:- niemals eines oder mehrere Kinder allein und unbeaufsichtigt in einem Fahrzeug zurück,- Kinder oder Tiere nie bei geschlossenen Fenstern in einem Fahrzeug zurück, das voll in der Sonne steht,- die Schlüssel nie in Reichweite von im Fahrzeug befindlichen Kindern.Um einem versehentlichen Öffnen der Türen vorzubeugen, benutzen Sie bitte die "Kindersicherung".Achten Sie ferner darauf, dass die hinteren Seitenfenster nie mehr als ein Drittel offen stehen.
Rüsten Sie die hinteren Seitenfenster mit Rollos aus, um Ihre Kleinkinder vor der Sonne zu schützen.
5
Sicherheit

194
Proace_de_Chap05_securite_ed2019_V02

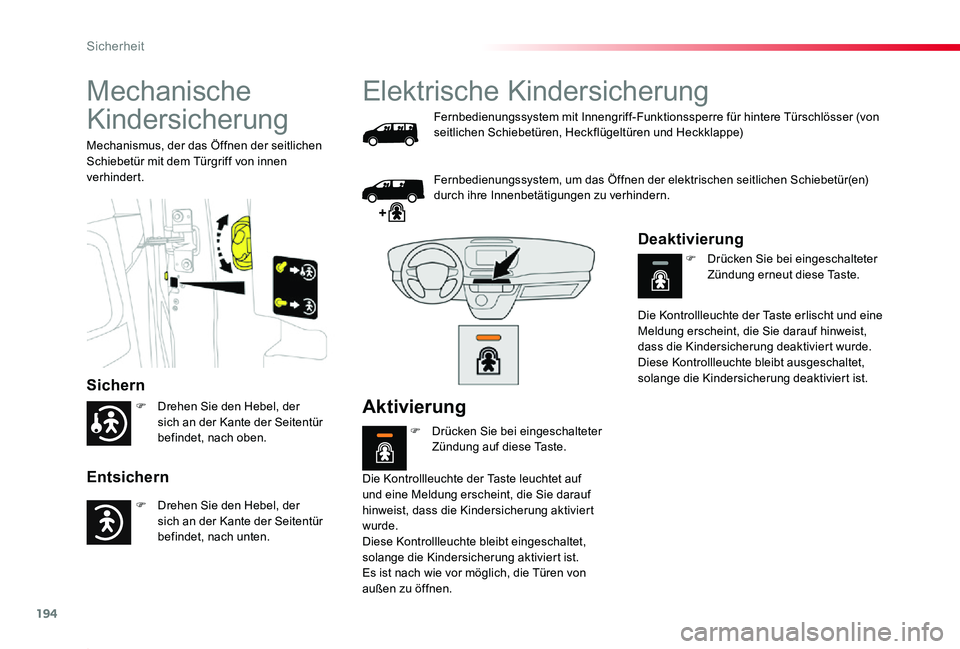

Mechanische
Kindersicherung
Sichern
Entsichern
Mechanismus, der das Öffnen der seitlichen Schiebetür mit dem Türgriff von innen verhindert.
Elektrische Kindersicherung
Fernbedienungssystem mit Innengriff-Funktionssperre für hintere Türschlösser (von seitlichen Schiebetüren, Heckflügeltüren und Heckklappe)
Die Kontrollleuchte der Taste leuchtet auf und eine Meldung erscheint, die Sie darauf hinweist, dass die Kindersicherung aktiviert wurde.Diese Kontrollleuchte bleibt eingeschaltet, solange die Kindersicherung aktiviert ist.Es ist nach wie vor möglich, die Türen von außen zu öffnen.
Die Kontrollleuchte der Taste erlischt und eine Meldung erscheint, die Sie darauf hinweist, dass die Kindersicherung deaktiviert wurde.Diese Kontrollleuchte bleibt ausgeschaltet, solange die Kindersicherung deaktiviert ist.
Aktivierung
F Drücken Sie bei eingeschalteter
Zündung auf diese Taste.
F Drücken Sie bei eingeschalteter Zündung erneut diese Taste.
Deaktivierung
F Drehen Sie den Hebel, der sich an der Kante der Seitentür befindet, nach oben.
F Drehen Sie den Hebel, der sich an der Kante der Seitentür befindet, nach unten.
Fernbedienungssystem, um das Öffnen der elektrischen seitlichen Schiebetür(en) durch ihre Innenbetätigungen zu verhindern.
Sicherheit

195
Proace_de_Chap05_securite_ed2019_V02

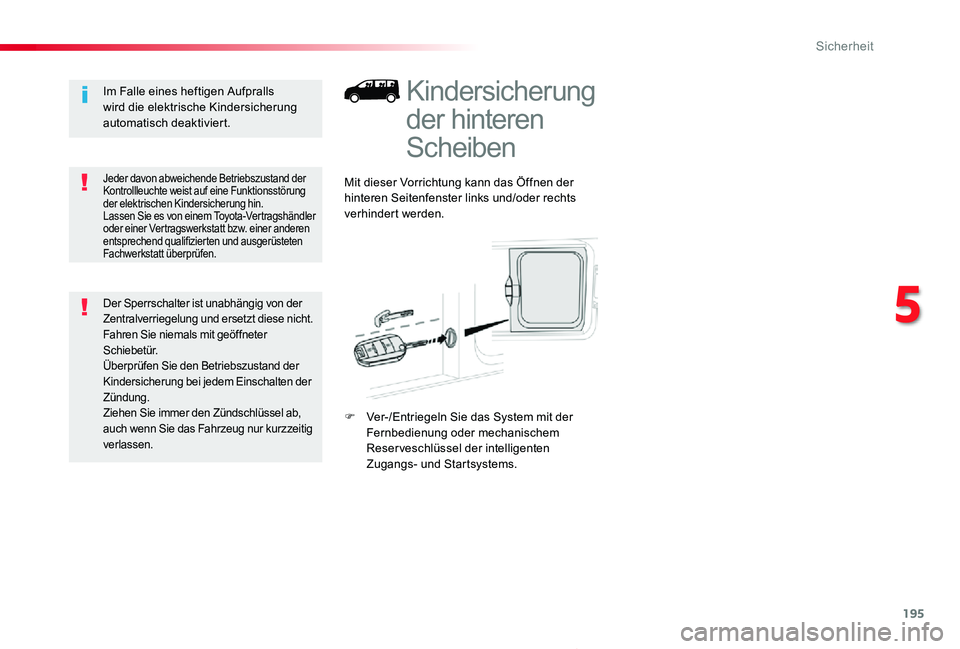

Kindersicherung
der hinteren
Scheiben
Mit dieser Vorrichtung kann das Öffnen der hinteren Seitenfenster links und/oder rechts verhindert werden.
F Ver-/Entriegeln Sie das System mit der Fernbedienung oder mechanischem Reserveschlüssel der intelligenten Zugangs- und Startsystems.
Jeder davon abweichende Betriebszustand der Kontrollleuchte weist auf eine Funktionsstörung der elektrischen Kindersicherung hin.Lassen Sie es von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
Im Falle eines heftigen Aufpralls wird die elektrische Kindersicherung automatisch deaktiviert.
Der Sperrschalter ist unabhängig von der Zentralverriegelung und ersetzt diese nicht.Fahren Sie niemals mit geöffneter Schiebetür.Überprüfen Sie den Betriebszustand der Kindersicherung bei jedem Einschalten der Zündung.Ziehen Sie immer den Zündschlüssel ab, auch wenn Sie das Fahrzeug nur kurzzeitig verlassen.
5
S

196
Proace_de_Chap06_conduite_ed2019_V02

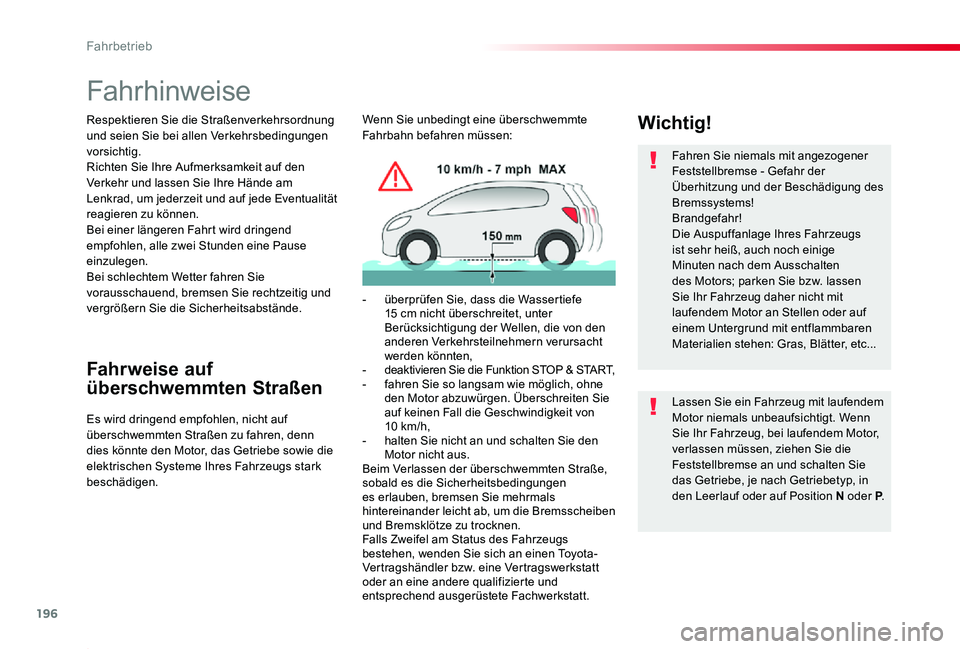

Fahrhinweise
Respektieren Sie die Straßenverkehrsordnung und seien Sie bei allen Verkehrsbedingungen vorsichtig.Richten Sie Ihre Aufmerksamkeit auf den Verkehr und lassen Sie Ihre Hände am Lenkrad, um jederzeit und auf jede Eventualität reagieren zu können.Bei einer längeren Fahrt wird dringend empfohlen, alle zwei Stunden eine Pause einzulegen.Bei schlechtem Wetter fahren Sie vorausschauend, bremsen Sie rechtzeitig und vergrößern Sie die Sicherheitsabstände.
Fahren Sie niemals mit angezogener Feststellbremse - Gefahr der Überhitzung und der Beschädigung des Bremssystems!Brandgefahr!Die Auspuffanlage Ihres Fahrzeugs
ist sehr heiß, auch noch einige Minuten nach dem Ausschalten des Motors; parken Sie bzw. lassen Sie Ihr Fahrzeug daher nicht mit laufendem Motor an Stellen oder auf einem Untergrund mit entflammbaren Materialien stehen: Gras, Blätter, etc...
Lassen Sie ein Fahrzeug mit laufendem Motor niemals unbeaufsichtigt. Wenn Sie Ihr Fahrzeug, bei laufendem Motor, verlassen müssen, ziehen Sie die Feststellbremse an und schalten Sie das Getriebe, je nach Getriebetyp, in den Leerlauf oder auf Position N oder P.
Fahrweise auf
überschwemmten Straßen
Es wird dringend empfohlen, nicht auf überschwemmten Straßen zu fahren, denn dies könnte den Motor, das Getriebe sowie die elektrischen Systeme Ihres Fahrzeugs stark beschädigen.
Wichtig!Wenn Sie unbedingt eine überschwemmte Fahrbahn befahren müssen:
- überprüfen Sie, dass die Wassertiefe 15 cm nicht überschreitet, unter Berücksichtigung der Wellen, die von den anderen Verkehrsteilnehmern verursacht werden könnten,- deaktivieren Sie die Funktion STOP & START,- fahren Sie so langsam wie möglich, ohne den Motor abzuwürgen. Überschreiten Sie auf keinen Fall die Geschwindigkeit von 10 km/h,- halten Sie nicht an und schalten Sie den Motor nicht aus.Beim Verlassen der überschwemmten Straße, sobald es die Sicherheitsbedingungen es erlauben, bremsen Sie mehrmals hintereinander leicht ab, um die Bremsscheiben und Bremsklötze zu trocknen.Falls Zweifel am Status des Fahrzeugs bestehen, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
Fahrbetrieb

197
Proace_de_Chap06_conduite_ed2019_V02

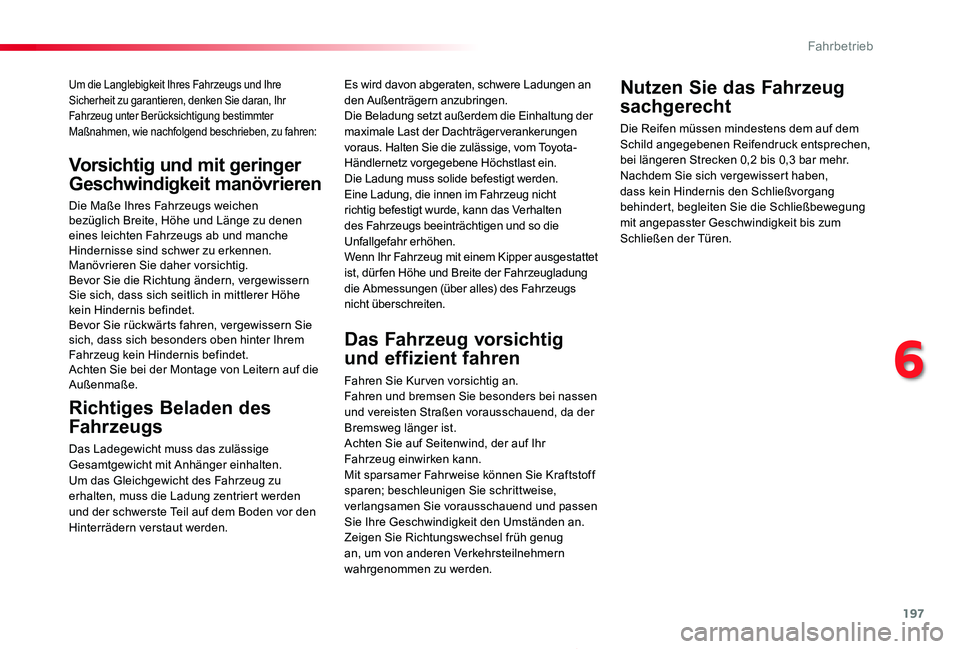

Um die Langlebigkeit Ihres Fahrzeugs und Ihre Sicherheit zu garantieren, denken Sie daran, Ihr Fahrzeug unter Berücksichtigung bestimmter Maßnahmen, wie nachfolgend beschrieben, zu fahren:
Richtiges Beladen des
Fahrzeugs
Das Ladegewicht muss das zulässige Gesamtgewicht mit Anhänger einhalten.Um das Gleichgewicht des Fahrzeug zu erhalten, muss die Ladung zentriert werden
und der schwerste Teil auf dem Boden vor den Hinterrädern verstaut werden.
Vorsichtig und mit geringer
Geschwindigkeit manövrieren
Die Maße Ihres Fahrzeugs weichen bezüglich Breite, Höhe und Länge zu denen eines leichten Fahrzeugs ab und manche Hindernisse sind schwer zu erkennen.Manövrieren Sie daher vorsichtig.Bevor Sie die Richtung ändern, vergewissern Sie sich, dass sich seitlich in mittlerer Höhe kein Hindernis befindet.Bevor Sie rückwärts fahren, vergewissern Sie sich, dass sich besonders oben hinter Ihrem Fahrzeug kein Hindernis befindet.Achten Sie bei der Montage von Leitern auf die Außenmaße.
Es wird davon abgeraten, schwere Ladungen an den Außenträgern anzubringen.Die Beladung setzt außerdem die Einhaltung der maximale Last der Dachträgerverankerungen voraus. Halten Sie die zulässige, vom Toyota-Händlernetz vorgegebene Höchstlast ein.Die Ladung muss solide befestigt werden.Eine Ladung, die innen im Fahrzeug nicht richtig befestigt wurde, kann das Verhalten des Fahrzeugs beeinträchtigen und so die Unfallgefahr erhöhen.Wenn Ihr Fahrzeug mit einem Kipper ausgestattet ist, dür fen Höhe und Breite der Fahrzeugladung die Abmessungen (über alles) des Fahrzeugs nicht überschreiten.
Das Fahrzeug vorsichtig
und effizient fahren
Fahren Sie Kur ven vorsichtig an.Fahren und bremsen Sie besonders bei nassen und vereisten Straßen vorausschauend, da der Bremsweg länger ist.Achten Sie auf Seitenwind, der auf Ihr Fahrzeug einwirken kann.Mit sparsamer Fahr weise können Sie Kraftstoff sparen; beschleunigen Sie schrittweise, verlangsamen Sie vorausschauend und passen Sie Ihre Geschwindigkeit den Umständen an.Zeigen Sie Richtungswechsel früh genug an, um von anderen Verkehrsteilnehmern wahrgenommen zu werden.
Nutzen Sie das Fahrzeug
sachgerecht
Die Reifen müssen mindestens dem auf dem Schild angegebenen Reifendruck entsprechen, bei längeren Strecken 0,2 bis 0,3 bar mehr.Nachdem Sie sich vergewissert haben, dass kein Hindernis den Schließvorgang behindert, begleiten Sie die Schließbewegung mit angepasster Geschwindigkeit bis zum Schließen der Türen.
6
Fahrbetrieb

198
Proace_de_Chap06_conduite_ed2019_V02

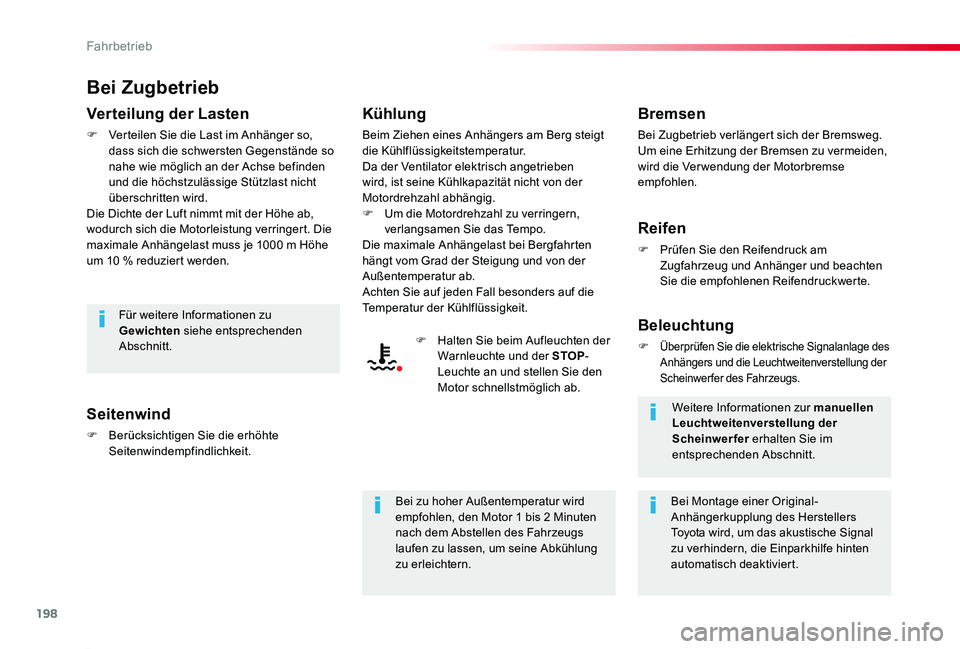

Bei Zugbetrieb
Verteilung der Lasten
F Verteilen Sie die Last im Anhänger so, dass sich die schwersten Gegenstände so nahe wie möglich an der Achse befinden und die höchstzulässige Stützlast nicht überschritten wird.Die Dichte der Luft nimmt mit der Höhe ab, wodurch sich die Motorleistung verringert. Die maximale Anhängelast muss je 1000 m Höhe um 10 % reduziert werden.
Seitenwind
F Berücksichtigen Sie die erhöhte Seitenwindempfindlichkeit.
Kühlung
Beim Ziehen eines Anhängers am Berg steigt die Kühlflüssigkeitstemperatur.Da der Ventilator elektrisch angetrieben wird, ist seine Kühlkapazität nicht von der Motordrehzahl abhängig.F Um die Motordrehzahl zu verringern, verlangsamen Sie das Tempo.Die maximale Anhängelast bei Bergfahrten hängt vom Grad der Steigung und von der Außentemperatur ab.Achten Sie auf jeden Fall besonders auf die Temperatur der Kühlflüssigkeit.
F Halten Sie beim Aufleuchten der Warnleuchte und der STOP-Leuchte an und stellen Sie den Motor schnellstmöglich ab.
Bremsen
Bei Zugbetrieb verlängert sich der Bremsweg.Um eine Erhitzung der Bremsen zu vermeiden, wird die Ver wendung der Motorbremse empfohlen.
Reifen
F Prüfen Sie den Reifendruck am Zugfahrzeug und Anhänger und beachten Sie die empfohlenen Reifendruckwerte.
Beleuchtung
F Überprüfen Sie die elektrische Signalanlage des Anhängers und die Leuchtweitenverstellung der Scheinwerfer des Fahrzeugs.
Für weitere Informationen zu Gewichten siehe entsprechenden Abschnitt.
Bei Montage einer Original-Anhängerkupplung des Herstellers Toyota wird, um das akustische Signal zu verhindern, die Einparkhilfe hinten automatisch deaktiviert.
Bei zu hoher Außentemperatur wird empfohlen, den Motor 1 bis 2 Minuten nach dem Abstellen des Fahrzeugs laufen zu lassen, um seine Abkühlung zu erleichtern.
Weitere Informationen zur manuellen Leuchtweitenverstellung der Scheinwerfer erhalten Sie im entsprechenden Abschnitt.
Fahrbetrieb

199
Proace_de_Chap06_conduite_ed2019_V02

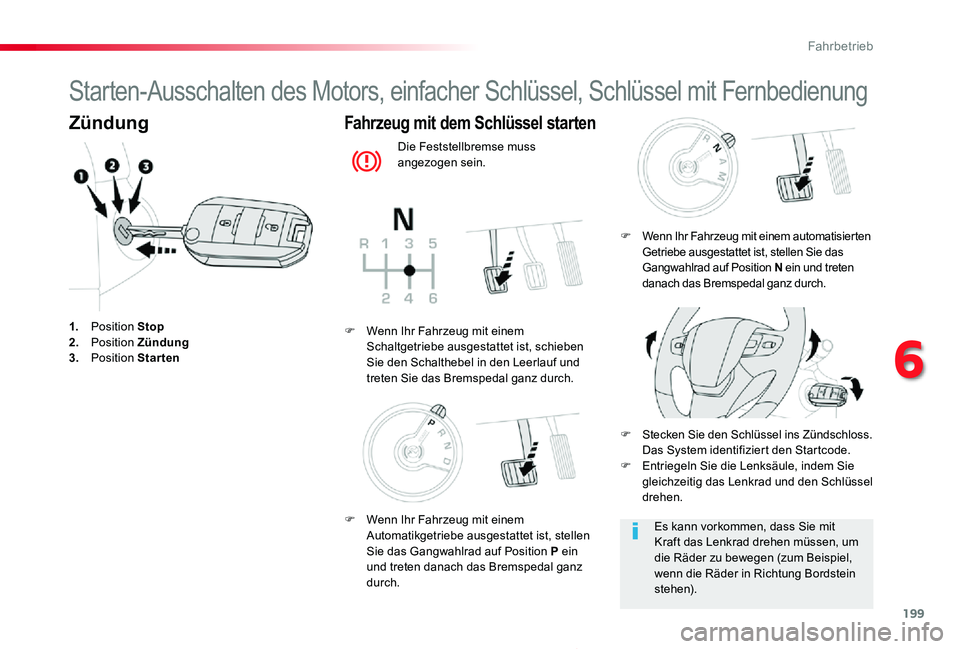

Starten-Ausschalten des Motors, einfacher Schlüssel, Schlüssel mit Fernbedienung
Zündung
1. Position Stop2. Position Zündung3. Position Starten
Fahrzeug mit dem Schlüssel starten
Die Feststellbremse muss angezogen sein.
F Stecken Sie den Schlüssel ins Zündschloss. Das System identifiziert den Startcode.F Entriegeln Sie die Lenksäule, indem Sie gleichzeitig das Lenkrad und den Schlüssel drehen.
F Wenn Ihr Fahrzeug mit einem Schaltgetriebe ausgestattet ist, schieben Sie den Schalthebel in den Leerlauf und treten Sie das Bremspedal ganz durch.
Es kann vorkommen, dass Sie mit Kraft das Lenkrad drehen müssen, um die Räder zu bewegen (zum Beispiel, wenn die Räder in Richtung Bordstein stehen).
F Wenn Ihr Fahrzeug mit einem automatisierten Getriebe ausgestattet ist, stellen Sie das Gangwahlrad auf Position N ein und treten danach das Bremspedal ganz durch.
F Wenn Ihr Fahrzeug mit einem Automatikgetriebe ausgestattet ist, stellen Sie das Gangwahlrad auf Position P ein und treten danach das Bremspedal ganz durch.
6
Fahrbetrieb

200
Proace_de_Chap06_conduite_ed2019_V02

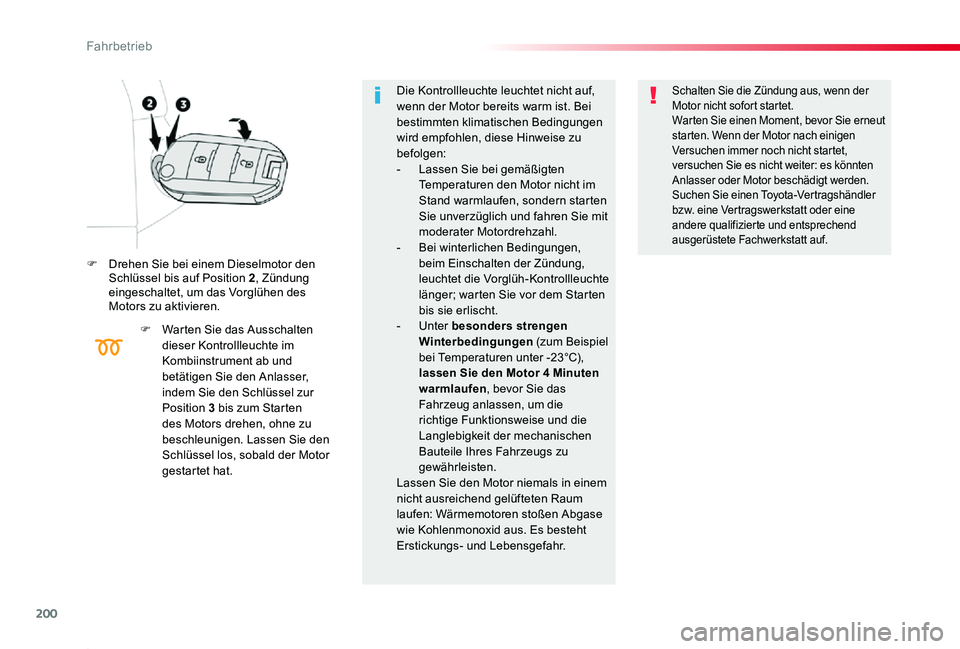

F Drehen Sie bei einem Dieselmotor den Schlüssel bis auf Position 2, Zündung eingeschaltet, um das Vorglühen des Motors zu aktivieren.
F Warten Sie das Ausschalten dieser Kontrollleuchte im Kombiinstrument ab und betätigen Sie den Anlasser, indem Sie den Schlüssel zur Position 3 bis zum Starten des Motors drehen, ohne zu beschleunigen. Lassen Sie den
Schlüssel los, sobald der Motor gestartet hat.
Die Kontrollleuchte leuchtet nicht auf, wenn der Motor bereits warm ist. Bei bestimmten klimatischen Bedingungen wird empfohlen, diese Hinweise zu befolgen:- Lassen Sie bei gemäßigten Temperaturen den Motor nicht im Stand warmlaufen, sondern starten Sie unverzüglich und fahren Sie mit moderater Motordrehzahl.- Bei winterlichen Bedingungen, beim Einschalten der Zündung, leuchtet die Vorglüh-Kontrollleuchte länger; warten Sie vor dem Starten bis sie erlischt.- Unter besonders strengen Winterbedingungen (zum Beispiel bei Temperaturen unter -23°C), lassen Sie den Motor 4 Minuten warmlaufen, bevor Sie das Fahrzeug anlassen, um die richtige Funktionsweise und die Langlebigkeit der mechanischen
Bauteile Ihres Fahrzeugs zu gewährleisten.Lassen Sie den Motor niemals in einem nicht ausreichend gelüfteten Raum laufen: Wärmemotoren stoßen Abgase wie Kohlenmonoxid aus. Es besteht Erstickungs- und Lebensgefahr.
Schalten Sie die Zündung aus, wenn der Motor nicht sofort startet.Warten Sie einen Moment, bevor Sie erneut starten. Wenn der Motor nach einigen Versuchen immer noch nicht startet, versuchen Sie es nicht weiter: es könnten Anlasser oder Motor beschädigt werden.Suchen Sie einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt auf.
