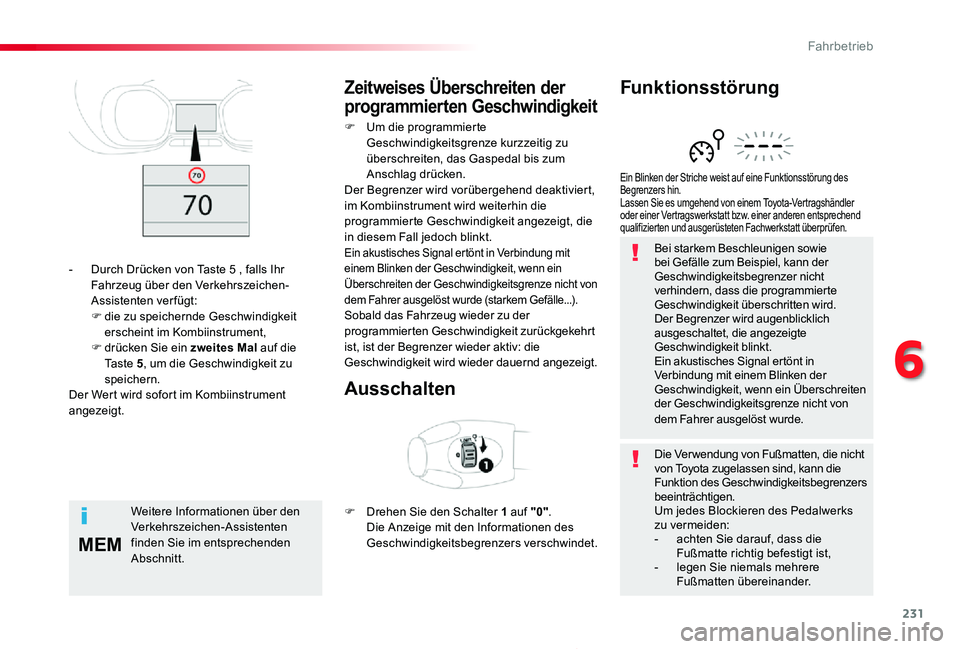

Bei starkem Beschleunigen sowie bei Gefälle zum Beispiel, kann der Geschwindigkeitsbegrenzer nicht verhindern, dass die programmierte Geschwindigkeit überschritten wird.Der Begrenzer wird augenblicklich ausgeschaltet, die angezeigte Geschwindigkeit blinkt.Ein akustisches Signal ertönt in Verbindung mit einem Blinken der Geschwindigkeit, wenn ein Überschreiten der Geschwindigkeitsgrenze nicht von dem Fahrer ausgelöst wurde.
Ein Blinken der Striche weist auf eine Funktionsstörung des Begrenzers hin.Lassen Sie es umgehend von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
FunktionsstörungZeitweises Überschreiten der
programmierten Geschwindigkeit
Ausschalten
F Um die programmierte Geschwindigkeitsgrenze kurzzeitig zu überschreiten, das Gaspedal bis zum Anschlag drücken.Der Begrenzer wird vorübergehend deaktiviert, im Kombiinstrument wird weiterhin die programmierte Geschwindigkeit angezeigt, die in diesem Fall jedoch blinkt.Ein akustisches Signal ertönt in Verbindung mit einem Blinken der Geschwindigkeit, wenn ein Überschreiten der Geschwindigkeitsgrenze nicht von dem Fahrer ausgelöst wurde (starkem Gefälle...).Sobald das Fahrzeug wieder zu der programmierten Geschwindigkeit zurückgekehrt ist, ist der Begrenzer wieder aktiv: die Geschwindigkeit wird wieder dauernd angezeigt.
F Drehen Sie den Schalter 1 auf "0". Die Anzeige mit den Informationen des Geschwindigkeitsbegrenzers verschwindet.
- Durch Drücken von Taste 5 , falls Ihr Fahrzeug über den Verkehrszeichen-Assistenten verfügt:F die zu speichernde Geschwindigkeit erscheint im Kombiinstrument,F drücken Sie ein zweites Mal auf die Ta s t e 5, um die Geschwindigkeit zu speichern.Der Wert wird sofort im Kombiinstrument angezeigt.
Weitere Informationen über den Verkehrszeichen-Assistenten finden Sie im entsprechenden Abschnitt.
Die Ver wendung von Fußmatten, die nicht von Toyota zugelassen sind, kann die Funktion des Geschwindigkeitsbegrenzers beeinträchtigen.Um jedes Blockieren des Pedalwerks zu vermeiden:- achten Sie darauf, dass die Fußmatte richtig befestigt ist,- legen Sie niemals mehrere Fußmatten übereinander.
6
Fahrbetrieb

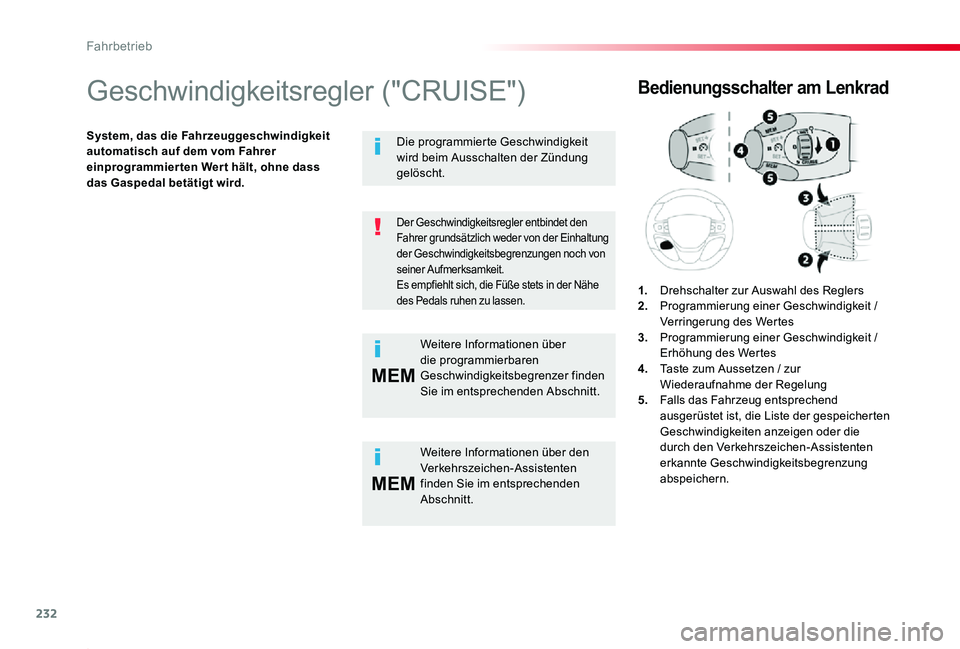

232
MEM
MEM
Proace_de_Chap06_conduite_ed2019_V02
Geschwindigkeitsregler ("CRUISE")
System, das die Fahrzeuggeschwindigkeit automatisch auf dem vom Fahrer einprogrammier ten Wer t hält, ohne dass das Gaspedal betätigt wird.
Bedienungsschalter am Lenkrad
1. Drehschalter zur Auswahl des Reglers2. Programmierung einer Geschwindigkeit / Verringerung des Wertes3. Programmierung einer Geschwindigkeit / Erhöhung des Wertes4. Taste zum Aussetzen / zur Wiederaufnahme der Regelung5. Falls das Fahrzeug entsprechend ausgerüstet ist, die Liste der gespeicherten Geschwindigkeiten anzeigen oder die
durch den Verkehrszeichen-Assistenten erkannte Geschwindigkeitsbegrenzung abspeichern.
Der Geschwindigkeitsregler entbindet den Fahrer grundsätzlich weder von der Einhaltung der Geschwindigkeitsbegrenzungen noch von seiner Aufmerksamkeit.Es empfiehlt sich, die Füße stets in der Nähe des Pedals ruhen zu lassen.
Weitere Informationen über den Verkehrszeichen-Assistenten finden Sie im entsprechenden Abschnitt.
Die programmierte Geschwindigkeit wird beim Ausschalten der Zündung gelöscht.
Weitere Informationen über die programmierbaren Geschwindigkeitsbegrenzer finden Sie im entsprechenden Abschnitt.
Fahrbetrieb

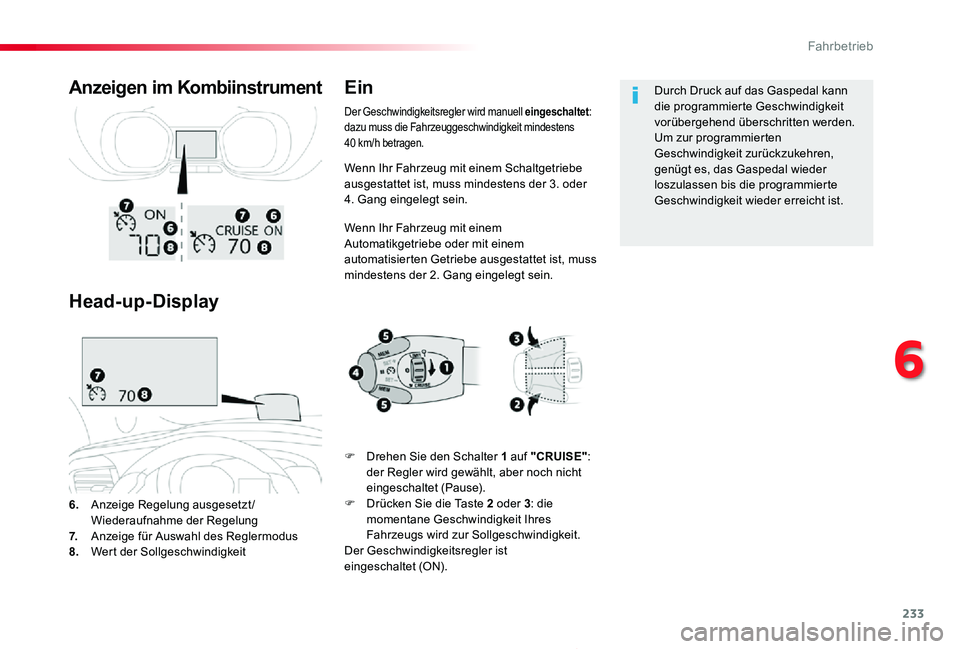

233
Proace_de_Chap06_conduite_ed2019_V02
Wenn Ihr Fahrzeug mit einem Schaltgetriebe ausgestattet ist, muss mindestens der 3. oder 4. Gang eingelegt sein.
Wenn Ihr Fahrzeug mit einem Automatikgetriebe oder mit einem automatisierten Getriebe ausgestattet ist, muss mindestens der 2. Gang eingelegt sein.
6. Anzeige Regelung ausgesetzt /Wiederaufnahme der Regelung7. Anzeige für Auswahl des Reglermodus8. Wert der Sollgeschwindigkeit
Anzeigen im Kombiinstrument
Head-up-Display
Ein
F Drehen Sie den Schalter 1 auf "CRUISE": der Regler wird gewählt, aber noch nicht eingeschaltet (Pause).F Drücken Sie die Taste 2 oder 3: die momentane Geschwindigkeit Ihres Fahrzeugs wird zur Sollgeschwindigkeit.Der Geschwindigkeitsregler ist eingeschaltet (ON).
Durch Druck auf das Gaspedal kann die programmierte Geschwindigkeit vorübergehend überschritten werden.Um zur programmierten Geschwindigkeit zurückzukehren, genügt es, das Gaspedal wieder loszulassen bis die programmierte Geschwindigkeit wieder erreicht ist.
Der Geschwindigkeitsregler wird manuell eingeschaltet: dazu muss die Fahrzeuggeschwindigkeit mindestens 40 km/h betragen.
6
Fahrbetrieb

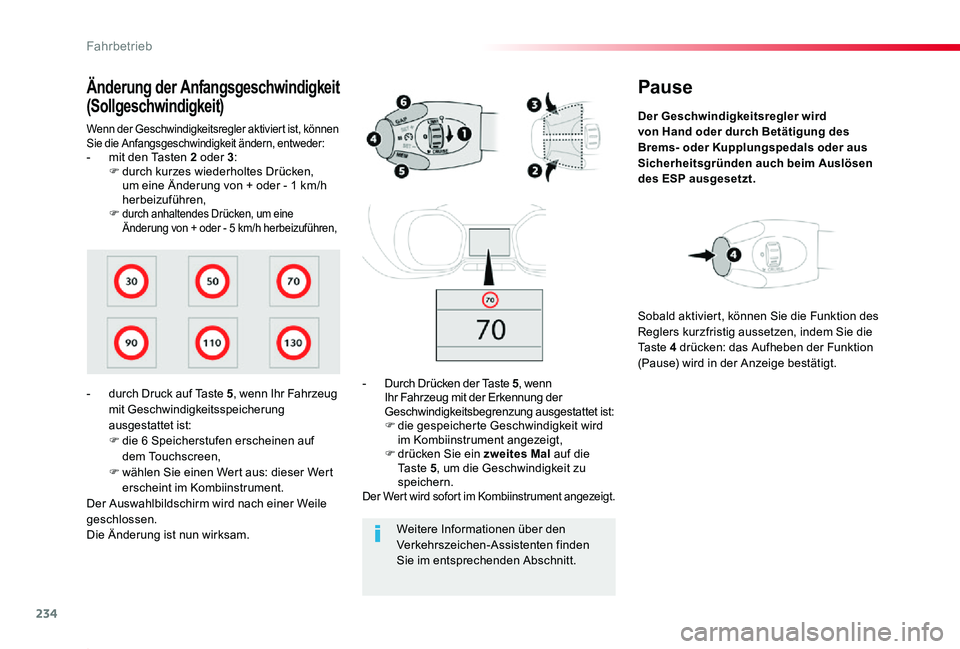

234
Proace_de_Chap06_conduite_ed2019_V02
Pause
Der Geschwindigkeitsregler wird von Hand oder durch Betätigung des Brems- oder Kupplungspedals oder aus Sicherheitsgründen auch beim Auslösen des ESP ausgesetzt.
- Durch Drücken der Taste 5, wenn Ihr Fahrzeug mit der Erkennung der Geschwindigkeitsbegrenzung ausgestattet ist:F die gespeicherte Geschwindigkeit wird im Kombiinstrument angezeigt,F drücken Sie ein zweites Mal auf die Ta s t e 5, um die Geschwindigkeit zu speichern.Der Wert wird sofort im Kombiinstrument angezeigt.
Sobald aktiviert, können Sie die Funktion des Reglers kurzfristig aussetzen, indem Sie die Ta s t e 4 drücken: das Aufheben der Funktion (Pause) wird in der Anzeige bestätigt.
Wenn der Geschwindigkeitsregler aktiviert ist, können Sie die Anfangsgeschwindigkeit ändern, entweder:- mit den Tasten 2 oder 3:F durch kurzes wiederholtes Drücken, um eine Änderung von + oder - 1 km/h herbeizuführen,F durch anhaltendes Drücken, um eine Änderung von + oder - 5 km/h herbeizuführen,
Änderung der Anfangsgeschwindigkeit
(Sollgeschwindigkeit)
- durch Druck auf Taste 5, wenn Ihr Fahrzeug mit Geschwindigkeitsspeicherung ausgestattet ist:F die 6 Speicherstufen erscheinen auf
dem Touchscreen,F wählen Sie einen Wert aus: dieser Wert erscheint im Kombiinstrument.Der Auswahlbildschirm wird nach einer Weile geschlossen.Die Änderung ist nun wirksam.Weitere Informationen über den Verkehrszeichen-Assistenten finden Sie im entsprechenden Abschnitt.
Fahrbetrieb

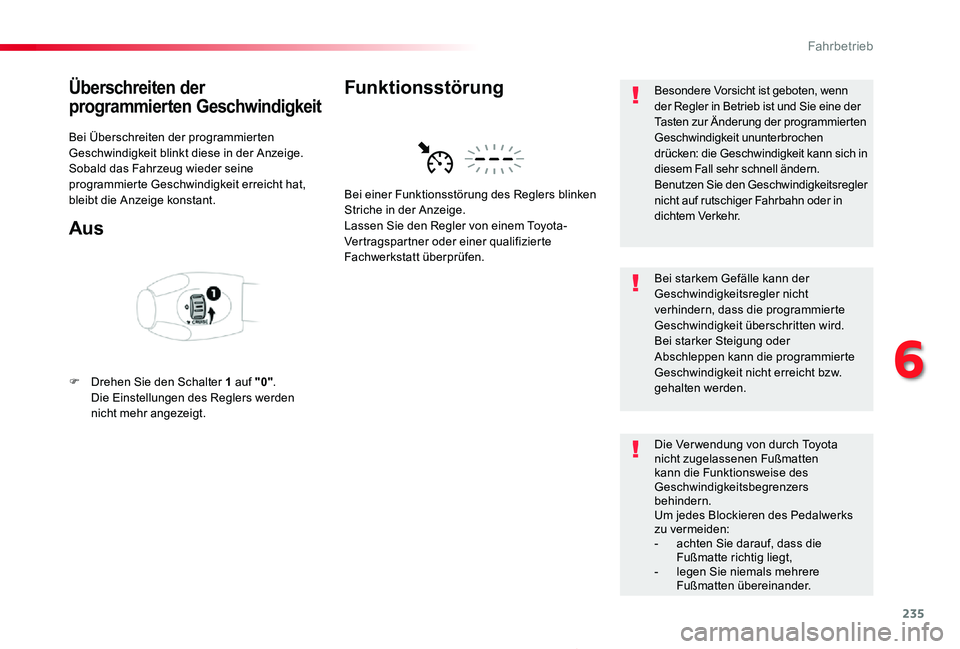

235
Proace_de_Chap06_conduite_ed2019_V02
Überschreiten der
programmierten Geschwindigkeit
Bei Überschreiten der programmierten Geschwindigkeit blinkt diese in der Anzeige.Sobald das Fahrzeug wieder seine programmierte Geschwindigkeit erreicht hat, bleibt die Anzeige konstant.
Aus
F Drehen Sie den Schalter 1 auf "0". Die Einstellungen des Reglers werden nicht mehr angezeigt.
Bei einer Funktionsstörung des Reglers blinken Striche in der Anzeige.Lassen Sie den Regler von einem Toyota-Vertragspartner oder einer qualifizierte Fachwerkstatt überprüfen.
FunktionsstörungBesondere Vorsicht ist geboten, wenn der Regler in Betrieb ist und Sie eine der Tasten zur Änderung der programmierten Geschwindigkeit ununterbrochen drücken: die Geschwindigkeit kann sich in diesem Fall sehr schnell ändern.Benutzen Sie den Geschwindigkeitsregler nicht auf rutschiger Fahrbahn oder in dichtem Verkehr.
Bei starkem Gefälle kann der Geschwindigkeitsregler nicht verhindern, dass die programmierte Geschwindigkeit überschritten wird.Bei starker Steigung oder Abschleppen kann die programmierte Geschwindigkeit nicht erreicht bzw. gehalten werden.
Die Ver wendung von durch Toyota nicht zugelassenen Fußmatten kann die Funktionsweise des Geschwindigkeitsbegrenzers behindern.Um jedes Blockieren des Pedalwerks zu vermeiden:- achten Sie darauf, dass die Fußmatte richtig liegt,- legen Sie niemals mehrere Fußmatten übereinander.
6
Fahrbetrieb

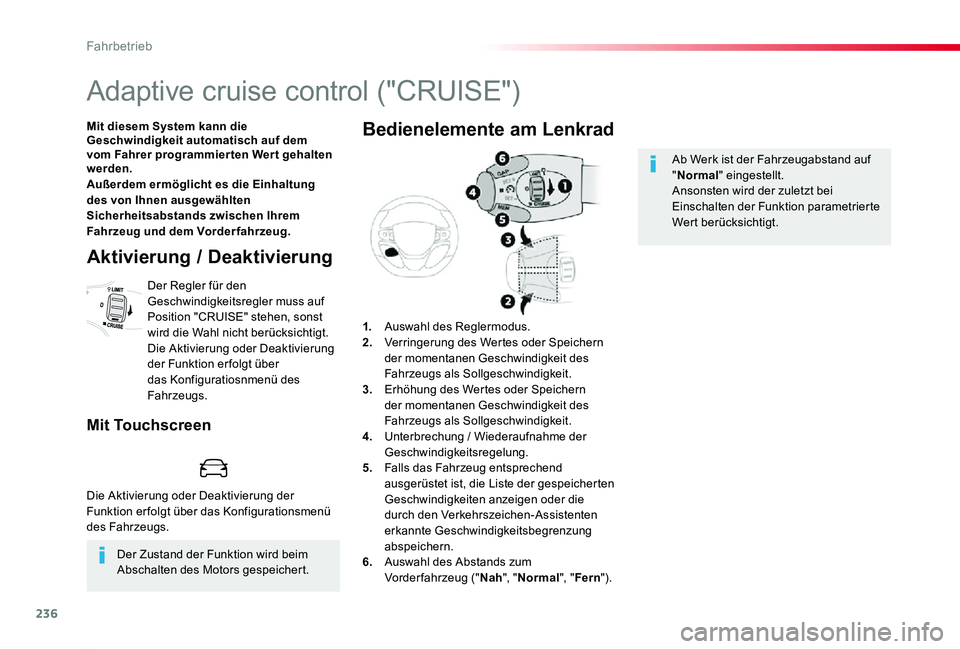

236
Proace_de_Chap06_conduite_ed2019_V02
Adaptive cruise control ("CRUISE")
Mit diesem System kann die Geschwindigkeit automatisch auf dem vom Fahrer programmier ten Wer t gehalten werden.Außerdem ermöglicht es die Einhaltung des von Ihnen ausgewählten Sicherheitsabstands zwischen Ihrem Fahrzeug und dem Vorderfahrzeug.
Der Zustand der Funktion wird beim Abschalten des Motors gespeichert.
Aktivierung / Deaktivierung
Der Regler für den Geschwindigkeitsregler muss auf Position "CRUISE" stehen, sonst wird die Wahl nicht berücksichtigt.Die Aktivierung oder Deaktivierung der Funktion er folgt über das Konfiguratiosnmenü des Fahrzeugs.
1. Auswahl des Reglermodus.2. Verringerung des Wertes oder Speichern der momentanen Geschwindigkeit des Fahrzeugs als Sollgeschwindigkeit.3. Erhöhung des Wertes oder Speichern der momentanen Geschwindigkeit des Fahrzeugs als Sollgeschwindigkeit.4. Unterbrechung / Wiederaufnahme der Geschwindigkeitsregelung.5. Falls das Fahrzeug entsprechend ausgerüstet ist, die Liste der gespeicherten Geschwindigkeiten anzeigen oder die durch den Verkehrszeichen-Assistenten erkannte Geschwindigkeitsbegrenzung abspeichern.6. Auswahl des Abstands zum Vorder fahrzeug ("Nah", "Normal", "Fern").
Bedienelemente am Lenkrad
Ab Werk ist der Fahrzeugabstand auf "Normal" eingestellt.Ansonsten wird der zuletzt bei Einschalten der Funktion parametrierte Wert berücksichtigt.
Die Aktivierung oder Deaktivierung der Funktion er folgt über das Konfigurationsmenü des Fahrzeugs.
Mit Touchscreen
Fahrbetrieb

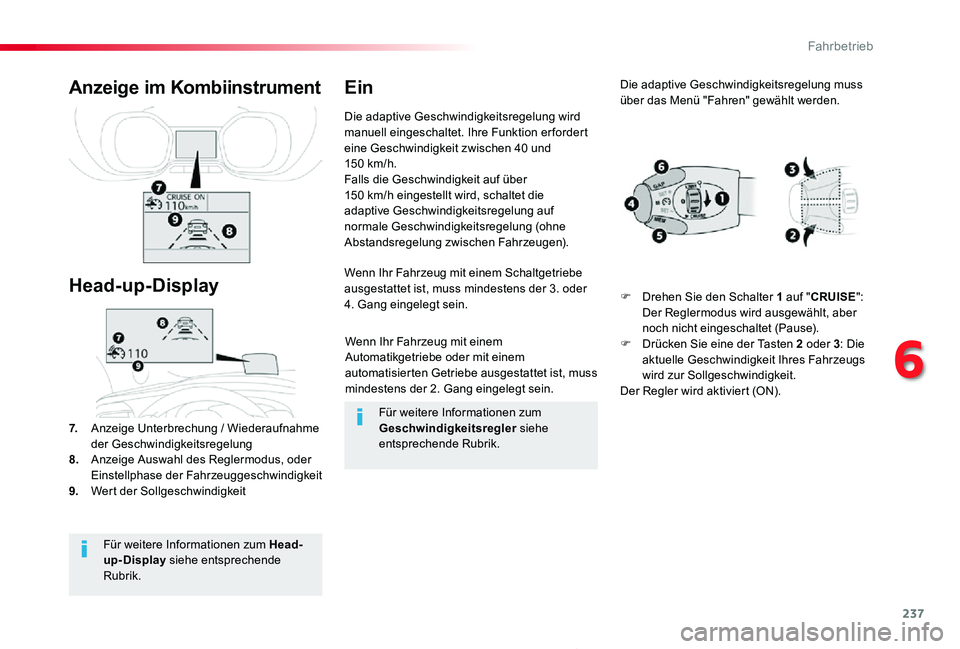

237
Proace_de_Chap06_conduite_ed2019_V02
Wenn Ihr Fahrzeug mit einem Automatikgetriebe oder mit einem automatisierten Getriebe ausgestattet ist, muss mindestens der 2. Gang eingelegt sein.
Wenn Ihr Fahrzeug mit einem Schaltgetriebe ausgestattet ist, muss mindestens der 3. oder 4. Gang eingelegt sein.
7. Anzeige Unterbrechung / Wiederaufnahme der Geschwindigkeitsregelung8. Anzeige Auswahl des Reglermodus, oder Einstellphase der Fahrzeuggeschwindigkeit9. Wert der Sollgeschwindigkeit
Anzeige im Kombiinstrument
Head-up-Display
Die adaptive Geschwindigkeitsregelung wird manuell eingeschaltet. Ihre Funktion er fordert eine Geschwindigkeit zwischen 40 und 150 km/h.Falls die Geschwindigkeit auf über 150 km/h eingestellt wird, schaltet die adaptive Geschwindigkeitsregelung auf normale Geschwindigkeitsregelung (ohne Abstandsregelung zwischen Fahrzeugen).
Ein
Für weitere Informationen zum Head-up-Display siehe entsprechende Rubrik.
Für weitere Informationen zum Geschwindigkeitsregler siehe entsprechende Rubrik.
Die adaptive Geschwindigkeitsregelung muss über das Menü "Fahren" gewählt werden.
F Drehen Sie den Schalter 1 auf "CRUISE": Der Reglermodus wird ausgewählt, aber noch nicht eingeschaltet (Pause).F Drücken Sie eine der Tasten 2 oder 3: Die aktuelle Geschwindigkeit Ihres Fahrzeugs wird zur Sollgeschwindigkeit.Der Regler wird aktiviert (ON).
6
Fahrbetrieb

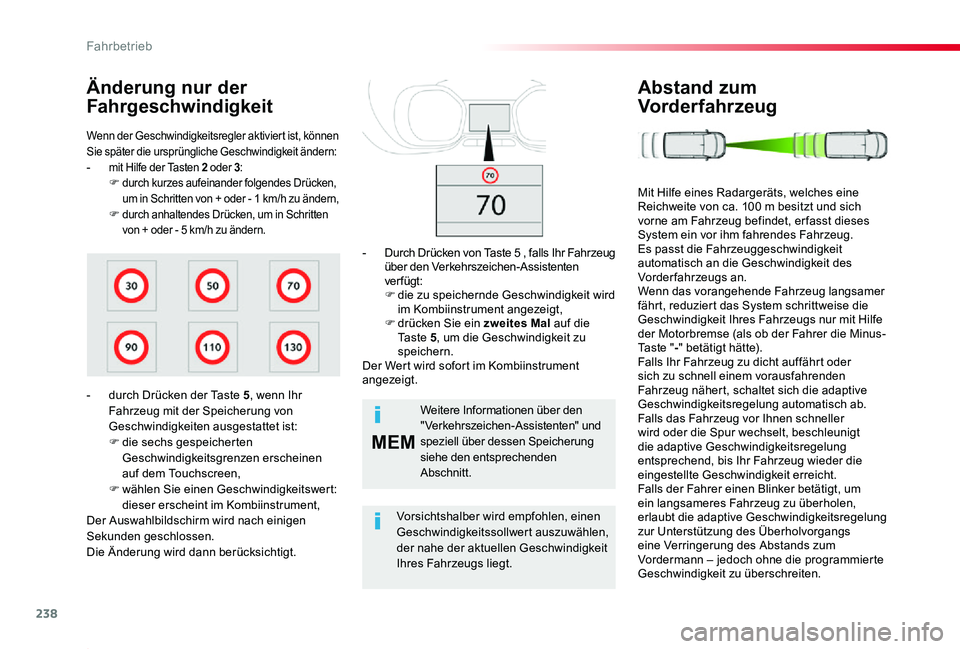

238
MEM
Proace_de_Chap06_conduite_ed2019_V02
Wenn der Geschwindigkeitsregler aktiviert ist, können Sie später die ursprüngliche Geschwindigkeit ändern:- mit Hilfe der Tasten 2 oder 3:F durch kurzes aufeinander folgendes Drücken, um in Schritten von + oder - 1 km/h zu ändern,F durch anhaltendes Drücken, um in Schritten von + oder - 5 km/h zu ändern.
Änderung nur der
Fahrgeschwindigkeit
- durch Drücken der Taste 5, wenn Ihr Fahrzeug mit der Speicherung von Geschwindigkeiten ausgestattet ist:F die sechs gespeicherten Geschwindigkeitsgrenzen erscheinen auf dem Touchscreen,F wählen Sie einen Geschwindigkeitswert: dieser erscheint im Kombiinstrument,Der Auswahlbildschirm wird nach einigen Sekunden geschlossen.Die Änderung wird dann berücksichtigt.
Weitere Informationen über den "Verkehrszeichen-Assistenten" und speziell über dessen Speicherung siehe den entsprechenden Abschnitt.
Vorsichtshalber wird empfohlen, einen Geschwindigkeitssollwert auszuwählen,
der nahe der aktuellen Geschwindigkeit Ihres Fahrzeugs liegt.
- Durch Drücken von Taste 5 , falls Ihr Fahrzeug über den Verkehrszeichen-Assistenten verfügt:F die zu speichernde Geschwindigkeit wird im Kombiinstrument angezeigt,F drücken Sie ein zweites Mal auf die Ta s t e 5, um die Geschwindigkeit zu speichern.Der Wert wird sofort im Kombiinstrument angezeigt.
Abstand zum
Vorderfahrzeug
Mit Hilfe eines Radargeräts, welches eine Reichweite von ca. 100 m besitzt und sich vorne am Fahrzeug befindet, er fasst dieses System ein vor ihm fahrendes Fahrzeug.Es passt die Fahrzeuggeschwindigkeit automatisch an die Geschwindigkeit des Vorderfahrzeugs an.Wenn das vorangehende Fahrzeug langsamer fährt, reduziert das System schrittweise die Geschwindigkeit Ihres Fahrzeugs nur mit Hilfe der Motorbremse (als ob der Fahrer die Minus-Taste "-" betätigt hätte).Falls Ihr Fahrzeug zu dicht auffährt oder sich zu schnell einem vorausfahrenden Fahrzeug nähert, schaltet sich die adaptive Geschwindigkeitsregelung automatisch ab.Falls das Fahrzeug vor Ihnen schneller wird oder die Spur wechselt, beschleunigt die adaptive Geschwindigkeitsregelung entsprechend, bis Ihr Fahrzeug wieder die eingestellte Geschwindigkeit erreicht.Falls der Fahrer einen Blinker betätigt, um ein langsameres Fahrzeug zu überholen, erlaubt die adaptive Geschwindigkeitsregelung zur Unterstützung des Überholvorgangs eine Verringerung des Abstands zum Vordermann – jedoch ohne die programmierte Geschwindigkeit zu überschreiten.
Fahrbetrieb

239
Proace_de_Chap06_conduite_ed2019_V02

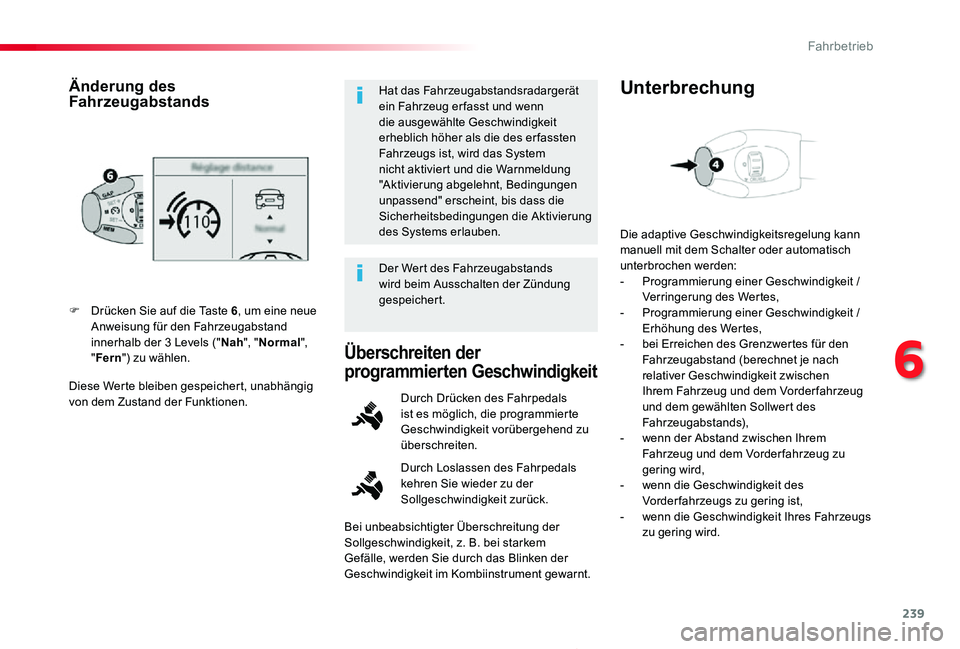

Diese Werte bleiben gespeichert, unabhängig von dem Zustand der Funktionen.
F Drücken Sie auf die Taste 6, um eine neue Anweisung für den Fahrzeugabstand innerhalb der 3 Levels ("Nah", "Normal", "Fern") zu wählen.
Änderung des FahrzeugabstandsHat das Fahrzeugabstandsradargerät ein Fahrzeug er fasst und wenn die ausgewählte Geschwindigkeit erheblich höher als die des er fassten Fahrzeugs ist, wird das System nicht aktiviert und die Warnmeldung "Aktivierung abgelehnt, Bedingungen unpassend" erscheint, bis dass die Sicherheitsbedingungen die Aktivierung des Systems erlauben.
Der Wert des Fahrzeugabstands wird beim Ausschalten der Zündung gespeichert.
Überschreiten der
programmierten Geschwindigkeit
Durch Loslassen des Fahrpedals kehren Sie wieder zu der Sollgeschwindigkeit zurück.
Durch Drücken des Fahrpedals ist es möglich, die programmierte Geschwindigkeit vorübergehend zu überschreiten.
Die adaptive Geschwindigkeitsregelung kann manuell mit dem Schalter oder automatisch unterbrochen werden:- Programmierung einer Geschwindigkeit / Verringerung des Wertes,- Programmierung einer Geschwindigkeit / Erhöhung des Wertes,- bei Erreichen des Grenzwertes für den Fahrzeugabstand (berechnet je nach relativer Geschwindigkeit zwischen Ihrem Fahrzeug und dem Vorder fahrzeug und dem gewählten Sollwert des Fahrzeugabstands),- wenn der Abstand zwischen Ihrem Fahrzeug und dem Vorder fahrzeug zu gering wird,- wenn die Geschwindigkeit des Vorder fahrzeugs zu gering ist,- wenn die Geschwindigkeit Ihres Fahrzeugs zu gering wird.
Unterbrechung
Bei unbeabsichtigter Überschreitung der Sollgeschwindigkeit, z. B. bei starkem
Gefälle, werden Sie durch das Blinken der Geschwindigkeit im Kombiinstrument gewarnt.
6
Fahrbetrieb

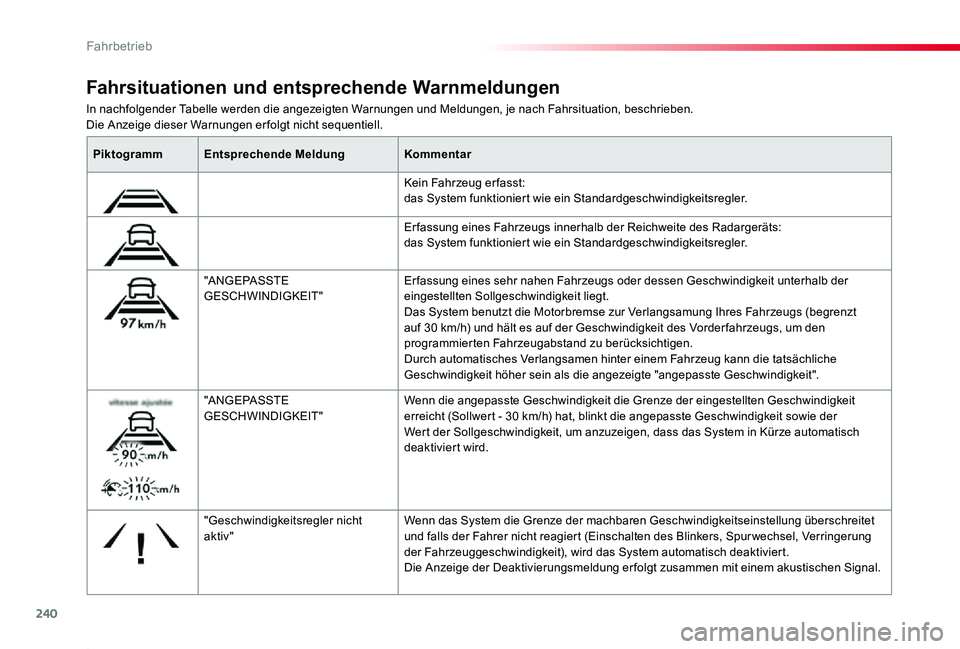

240
Proace_de_Chap06_conduite_ed2019_V02
In nachfolgender Tabelle werden die angezeigten Warnungen und Meldungen, je nach Fahrsituation, beschrieben.Die Anzeige dieser Warnungen er folgt nicht sequentiell.
Fahrsituationen und entsprechende Warnmeldungen
PiktogrammEntsprechende MeldungKommentar
Kein Fahrzeug er fasst: das System funktioniert wie ein Standardgeschwindigkeitsregler.
Er fassung eines Fahrzeugs innerhalb der Reichweite des Radargeräts: das System funktioniert wie ein Standardgeschwindigkeitsregler.
"ANGEPASSTE GESCHWINDIGKEIT"Er fassung eines sehr nahen Fahrzeugs oder dessen Geschwindigkeit unterhalb der eingestellten Sollgeschwindigkeit liegt.Das System benutzt die Motorbremse zur Verlangsamung Ihres Fahrzeugs (begrenzt auf 30 km/h) und hält es auf der Geschwindigkeit des Vorder fahrzeugs, um den programmierten Fahrzeugabstand zu berücksichtigen.Durch automatisches Verlangsamen hinter einem Fahrzeug kann die tatsächliche Geschwindigkeit höher sein als die angezeigte "angepasste Geschwindigkeit".
"ANGEPASSTE GESCHWINDIGKEIT"Wenn die angepasste Geschwindigkeit die Grenze der eingestellten Geschwindigkeit erreicht (Sollwert - 30 km/h) hat, blinkt die angepasste Geschwindigkeit sowie der Wert der Sollgeschwindigkeit, um anzuzeigen, dass das System in Kürze automatisch
deaktiviert wird.
"Geschwindigkeitsregler nicht aktiv"Wenn das System die Grenze der machbaren Geschwindigkeitseinstellung überschreitet und falls der Fahrer nicht reagiert (Einschalten des Blinkers, Spur wechsel, Verringerung der Fahrzeuggeschwindigkeit), wird das System automatisch deaktiviert.Die Anzeige der Deaktivierungsmeldung er folgt zusammen mit einem akustischen Signal.
