331
Proace_de_Chap09_caracteristiques-techniques_ed2019_V02

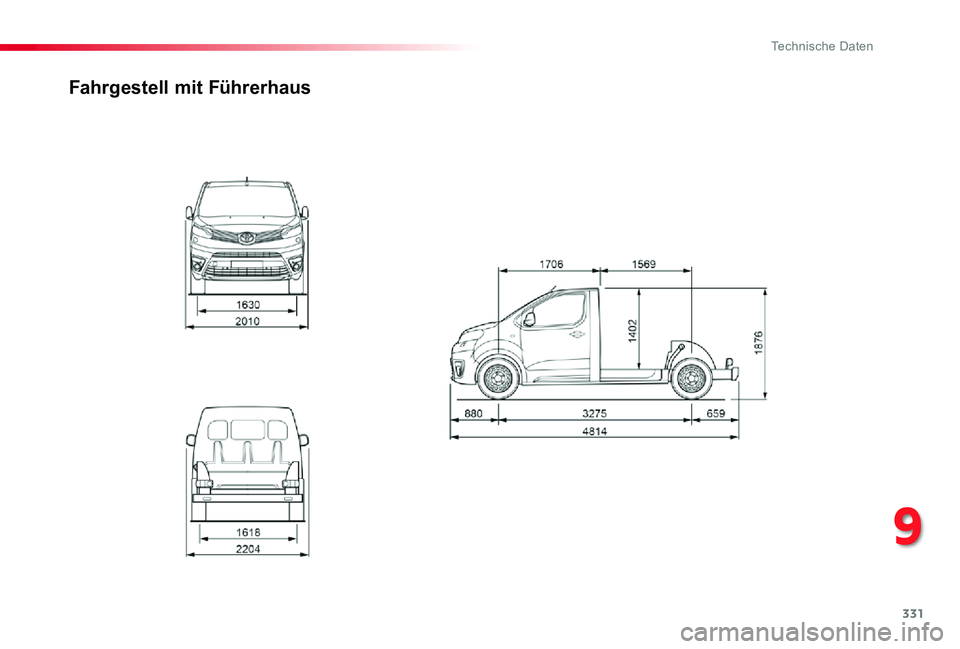

Fahrgestell mit Führerhaus
9
Technische Daten

332
Proace_de_Chap09_caracteristiques-techniques_ed2019_V02

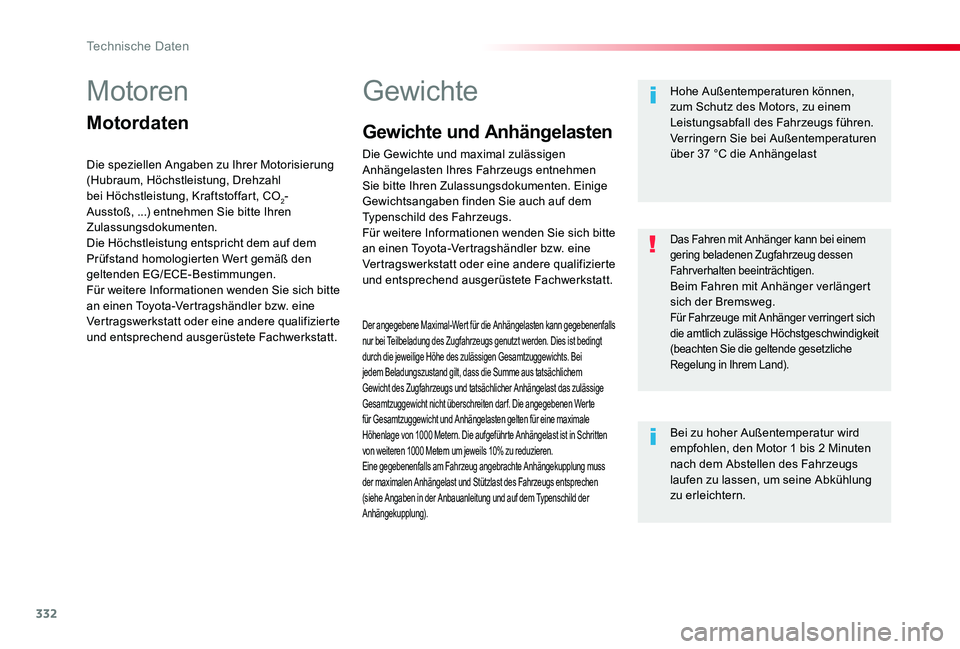

Motoren
Motordaten
Die speziellen Angaben zu Ihrer Motorisierung (Hubraum, Höchstleistung, Drehzahl bei Höchstleistung, Kraftstoffart, CO2-Ausstoß, ...) entnehmen Sie bitte Ihren Zulassungsdokumenten.Die Höchstleistung entspricht dem auf dem Prüfstand homologierten Wert gemäß den geltenden EG/ECE-Bestimmungen.Für weitere Informationen wenden Sie sich bitte an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
Gewichte
Der angegebene Maximal-Wert für die Anhängelasten kann gegebenenfalls nur bei Teilbeladung des Zugfahrzeugs genutzt werden. Dies ist bedingt durch die jeweilige Höhe des zulässigen Gesamtzuggewichts. Bei jedem Beladungszustand gilt, dass die Summe aus tatsächlichem Gewicht des Zugfahrzeugs und tatsächlicher Anhängelast das zulässige Gesamtzuggewicht nicht überschreiten dar f. Die angegebenen Werte für Gesamtzuggewicht und Anhängelasten gelten für eine maximale Höhenlage von 1000 Metern. Die aufgeführte Anhängelast ist in Schritten von weiteren 1000 Metern um jeweils 10% zu reduzieren.Eine gegebenenfalls am Fahrzeug angebrachte Anhängekupplung muss der maximalen Anhängelast und Stützlast des Fahrzeugs entsprechen (siehe Angaben in der Anbauanleitung und auf dem Typenschild der Anhängekupplung).
Hohe Außentemperaturen können, zum Schutz des Motors, zu einem Leistungsabfall des Fahrzeugs führen. Verringern Sie bei Außentemperaturen über 37 °C die Anhängelast
Bei zu hoher Außentemperatur wird empfohlen, den Motor 1 bis 2 Minuten nach dem Abstellen des Fahrzeugs laufen zu lassen, um seine Abkühlung zu erleichtern.
Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.Beim Fahren mit Anhänger verlängert sich der Bremsweg.Für Fahrzeuge mit Anhänger verringert sich die amtlich zulässige Höchstgeschwindigkeit (beachten Sie die geltende gesetzliche Regelung in Ihrem Land).
Gewichte und Anhängelasten
Die Gewichte und maximal zulässigen Anhängelasten Ihres Fahrzeugs entnehmen Sie bitte Ihren Zulassungsdokumenten. Einige Gewichtsangaben finden Sie auch auf dem Typenschild des Fahrzeugs.Für weitere Informationen wenden Sie sich bitte an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
Technische Daten

333
.
.
.

334

335
Proace_de_Chap09_caracteristiques-techniques_ed2019_V02

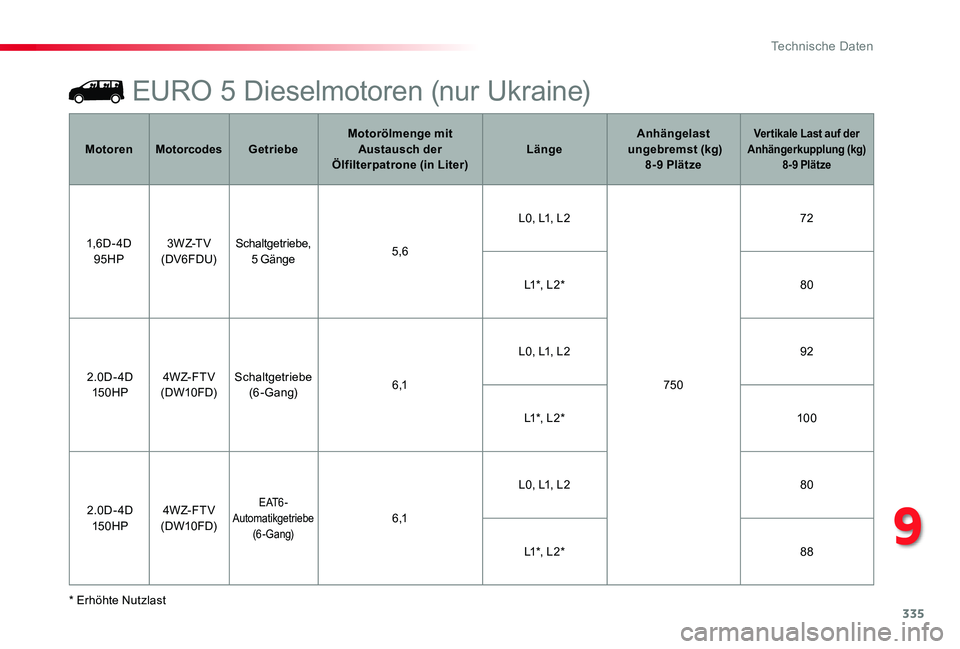

EURO 5 Dieselmotoren (nur Ukraine)
* Erhöhte Nutzlast
MotorenMotorcodesGetriebeMotorölmenge mit Austausch der Ölfilterpatrone (in Liter)LängeAnhängelast ungebremst (kg) 8-9 Plätze
Vertikale Last auf der Anhängerkupplung (kg) 8-9 Plätze
1,6 D - 4D 95HP3 W Z-T V (DV6FDU)Schaltgetriebe, 5 Gänge5,6
L0, L1, L2
750
72
L1*, L2*80
2.0D- 4D150HP4W Z- F T V(DW10FD)Schaltgetriebe (6 - G ang)6 ,1
L0, L1, L292
L1*, L2*10 0
2.0D- 4D150HP4W Z- F T V(DW10FD)
E AT 6 -Automatikgetriebe (6 - G ang)6 ,1
L0, L1, L280
L1*, L2*88
9
Technische Daten

336
Proace_de_Chap09_caracteristiques-techniques_ed2019_V02
* Erhöhte Nutzlast
MotorenMotorencodesGetriebeMotorölmenge mit Austausch der Ölfilterpatrone (in Liter)LängeAnhängelast ungebremst (kg)8-9 Plätze
Vertikale Last auf der Anhängerkupplung (kg)8-9 Plätze
1. 5 D - 4D10 0HP5 W Z-T V(DV5RUCd)Schaltgetriebe (6 - G ang)-L0, L1, L2
750
72
L1*, L2*80
1. 5 D - 4D120 H P5 W Z- H V(DV5RUC)Schaltgetriebe (6 - G ang)-L0, L1, L272
L1*, L2*80
2.0D- 4D120 H P4W Z- F T V(DW10FEU)Schaltgetriebe (6 - G ang)-
L0, L1, L272
L1*, L2*80
2.0D- 4D120 H P4W Z- F T V(DW10FEU)
E AT 8 -Automatikgetriebe (8 - G ang)-
L0, L1, L272
L1*, L2*80
2.0D- 4D150HP4W Z- F T V(DW10FDU)Schaltgetriebe (6 - G ang)-
L0, L1, L292
L1*, L2*10 0
2.0D- 4D180HP4W Z- FH VDW10FDCU
E AT 8 -Automatikgetriebe
(8 - G ang)
-
L0, L1, L280
L1*, L2*88

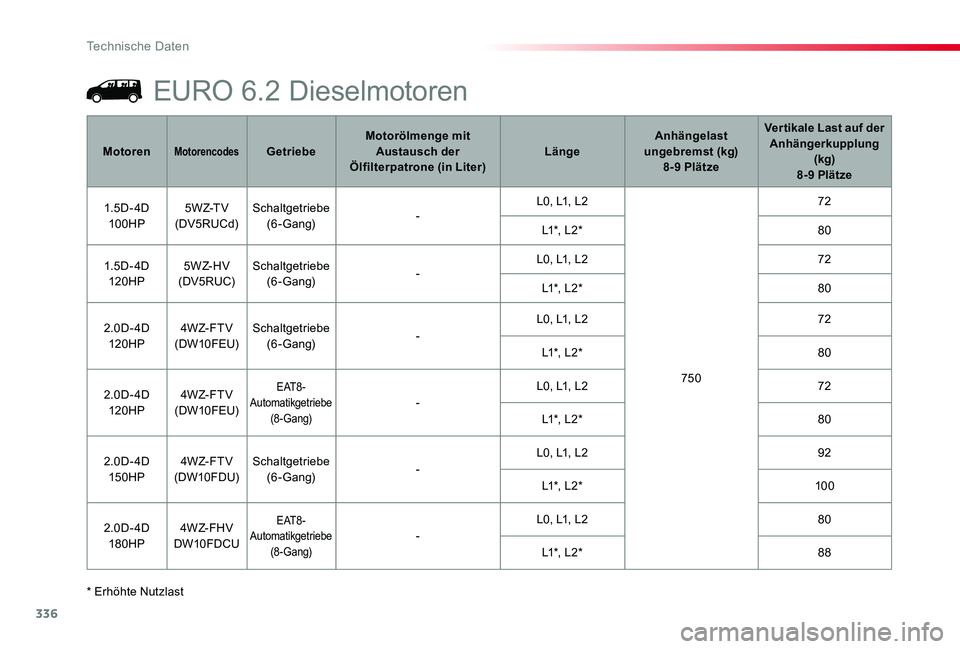

EURO 6.2 Dieselmotoren
Technische Daten

337
Proace_de_Chap09_caracteristiques-techniques_ed2019_V02

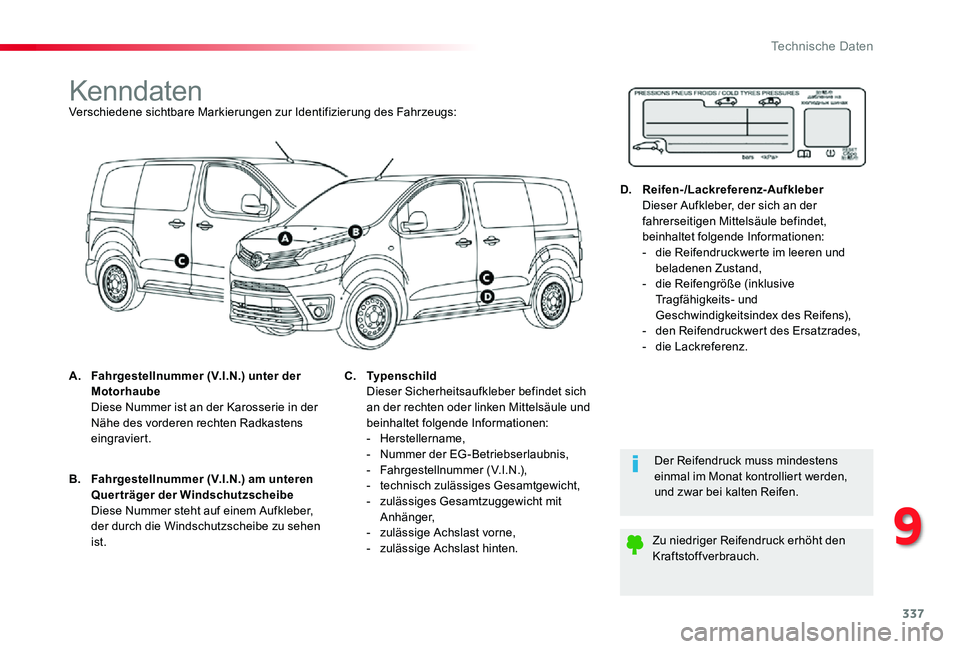

KenndatenVerschiedene sichtbare Markierungen zur Identifizierung des Fahrzeugs:
A. Fahrgestellnummer (V.I.N.) unter der Motorhaube Diese Nummer ist an der Karosserie in der Nähe des vorderen rechten Radkastens eingraviert.
Der Reifendruck muss mindestens einmal im Monat kontrolliert werden, und zwar bei kalten Reifen.
Zu niedriger Reifendruck erhöht den Kraftstoffverbrauch.
B. Fahrgestellnummer (V.I.N.) am unteren Querträger der Windschutzscheibe Diese Nummer steht auf einem Aufkleber, der durch die Windschutzscheibe zu sehen ist.
C. Typenschild Dieser Sicherheitsaufkleber befindet sich an der rechten oder linken Mittelsäule und beinhaltet folgende Informationen:- Herstellername,- Nummer der EG-Betriebserlaubnis,- Fahrgestellnummer (V.I.N.),- technisch zulässiges Gesamtgewicht,- zulässiges Gesamtzuggewicht mit Anhänger,- zulässige Achslast vorne,- zulässige Achslast hinten.
D. Reifen-/Lackreferenz-Aufkleber Dieser Aufkleber, der sich an der fahrerseitigen Mittelsäule befindet, beinhaltet folgende Informationen:- die Reifendruckwerte im leeren und beladenen Zustand,- die Reifengröße (inklusive Tragfähigkeits- und Geschwindigkeitsindex des Reifens),- den Reifendruckwert des Ersatzrades,- die Lackreferenz.
9
Technische Daten

338
Proace_de_Chap10a_BTA_ed2019_V02

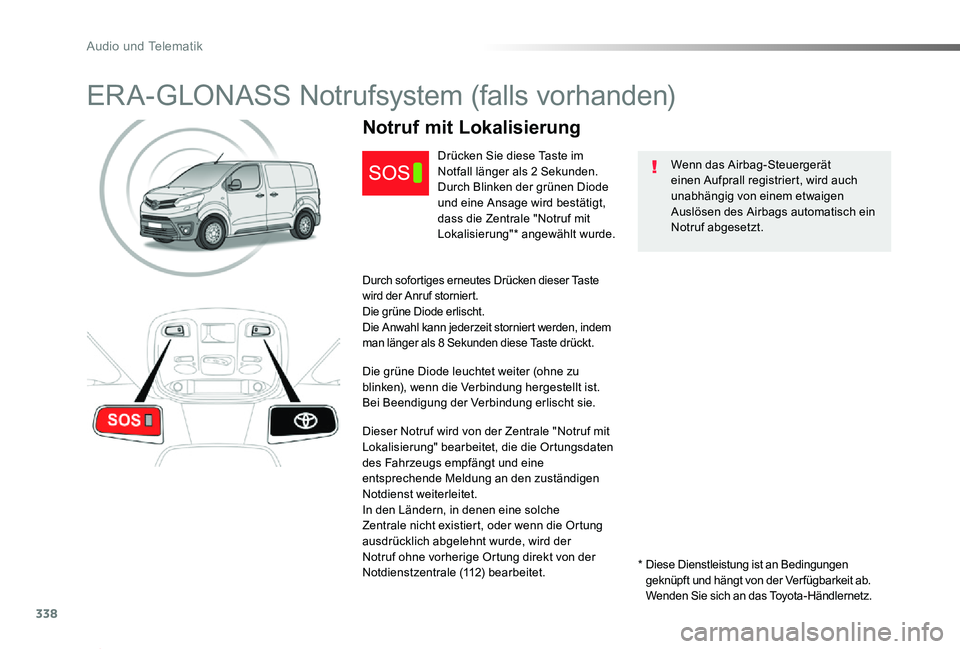

ERA-GLONASS Notrufsystem (falls vorhanden)
Wenn das Airbag-Steuergerät einen Aufprall registriert, wird auch unabhängig von einem etwaigen Auslösen des Airbags automatisch ein Notruf abgesetzt.
Notruf mit Lokalisierung
Drücken Sie diese Taste im Notfall länger als 2 Sekunden.Durch Blinken der grünen Diode und eine Ansage wird bestätigt, dass die Zentrale "Notruf mit Lokalisierung"* angewählt wurde.
Durch sofortiges erneutes Drücken dieser Taste wird der Anruf storniert.Die grüne Diode erlischt.Die Anwahl kann jederzeit storniert werden, indem man länger als 8 Sekunden diese Taste drückt.
Die grüne Diode leuchtet weiter (ohne zu blinken), wenn die Verbindung hergestellt ist.Bei Beendigung der Verbindung erlischt sie.
Dieser Notruf wird von der Zentrale "Notruf mit Lokalisierung" bearbeitet, die die Ortungsdaten des Fahrzeugs empfängt und eine entsprechende Meldung an den zuständigen Notdienst weiterleitet.In den Ländern, in denen eine solche Zentrale nicht existiert, oder wenn die Ortung ausdrücklich abgelehnt wurde, wird der Notruf ohne vorherige Ortung direkt von der Notdienstzentrale (112) bearbeitet.*
Diese Dienstleistung ist an Bedingungen geknüpft und hängt von der Ver fügbarkeit ab.Wenden Sie sich an das Toyota-Händlernetz.
Audio und Telematik

339
Proace_de_Chap10a_BTA_ed2019_V02

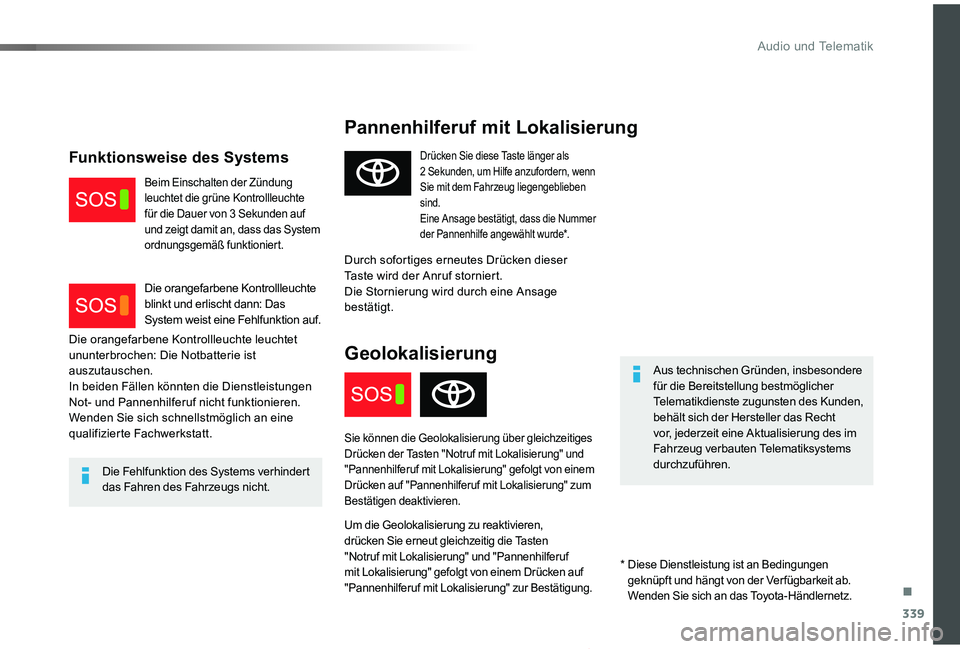

Pannenhilferuf mit Lokalisierung
Aus technischen Gründen, insbesondere für die Bereitstellung bestmöglicher Telematikdienste zugunsten des Kunden, behält sich der Hersteller das Recht vor, jederzeit eine Aktualisierung des im Fahrzeug verbauten Telematiksystems durchzuführen.Die Fehlfunktion des Systems verhindert das Fahren des Fahrzeugs nicht.
Drücken Sie diese Taste länger als 2 Sekunden, um Hilfe anzufordern, wenn Sie mit dem Fahrzeug liegengeblieben sind.Eine Ansage bestätigt, dass die Nummer der Pannenhilfe angewählt wurde*.
Durch sofortiges erneutes Drücken dieser Taste wird der Anruf storniert.Die Stornierung wird durch eine Ansage bestätigt.
Geolokalisierung
Sie können die Geolokalisierung über gleichzeitiges
Drücken der Tasten "Notruf mit Lokalisierung" und "Pannenhilferuf mit Lokalisierung" gefolgt von einem Drücken auf "Pannenhilferuf mit Lokalisierung" zum Bestätigen deaktivieren.
Um die Geolokalisierung zu reaktivieren, drücken Sie erneut gleichzeitig die Tasten "Notruf mit Lokalisierung" und "Pannenhilferuf mit Lokalisierung" gefolgt von einem Drücken auf "Pannenhilferuf mit Lokalisierung" zur Bestätigung.
Die orangefarbene Kontrollleuchte leuchtet ununterbrochen: Die Notbatterie ist auszutauschen.In beiden Fällen könnten die Dienstleistungen Not- und Pannenhilferuf nicht funktionieren.Wenden Sie sich schnellstmöglich an eine qualifizierte Fachwerkstatt.
Funktionsweise des Systems
Beim Einschalten der Zündung leuchtet die grüne Kontrollleuchte für die Dauer von 3 Sekunden auf und zeigt damit an, dass das System ordnungsgemäß funktioniert.
Die orangefarbene Kontrollleuchte blinkt und erlischt dann: Das System weist eine Fehlfunktion auf.
*
Diese Dienstleistung ist an Bedingungen geknüpft und hängt von der Ver fügbarkeit ab.Wenden Sie sich an das Toyota-Händlernetz.
.
