Kennzeichenleuchten (Heckflügeltüren mit Fenstern)
Ty p A, W5W-5W
F Entfernen Sie die Kunststoffverkleidung mit Hilfe eines dünnen Schraubendrehers.F Drücken Sie die Leuchte durch die Öffnung mit einem Schraubendreher nach außen.F Klemmen Sie den Steckverbinder ab.F Entfernen Sie die Leuchte.F Lösen Sie die Lampenfassung, indem Sie sie um eine Vierteldrehung entgegen dem Uhrzeigersinn drehen.F Tauschen Sie die defekte Glühlampe aus.Drücken Sie beim Wiedereinbau auf die Glühlampe, um sie zu befestigen.

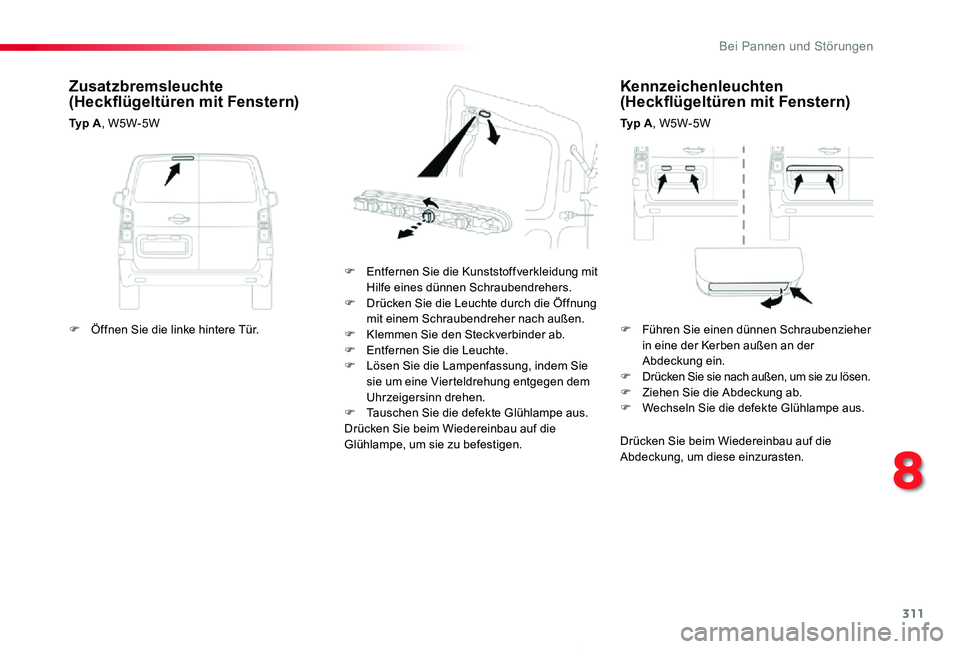

Zusatzbremsleuchte (Heckflügeltüren mit Fenstern)
Ty p A, W5W-5W
Drücken Sie beim Wiedereinbau auf die Abdeckung, um diese einzurasten.
F Öffnen Sie die linke hintere Tür.F Führen Sie einen dünnen Schraubenzieher in eine der Kerben außen an der Abdeckung ein.F Drücken Sie sie nach außen, um sie zu lösen.F Ziehen Sie die Abdeckung ab.F Wechseln Sie die defekte Glühlampe aus.
8
Bei Pannen und Störungen

312
Proace_de_Chap08_En-cas-de-panne_ed2019_V02

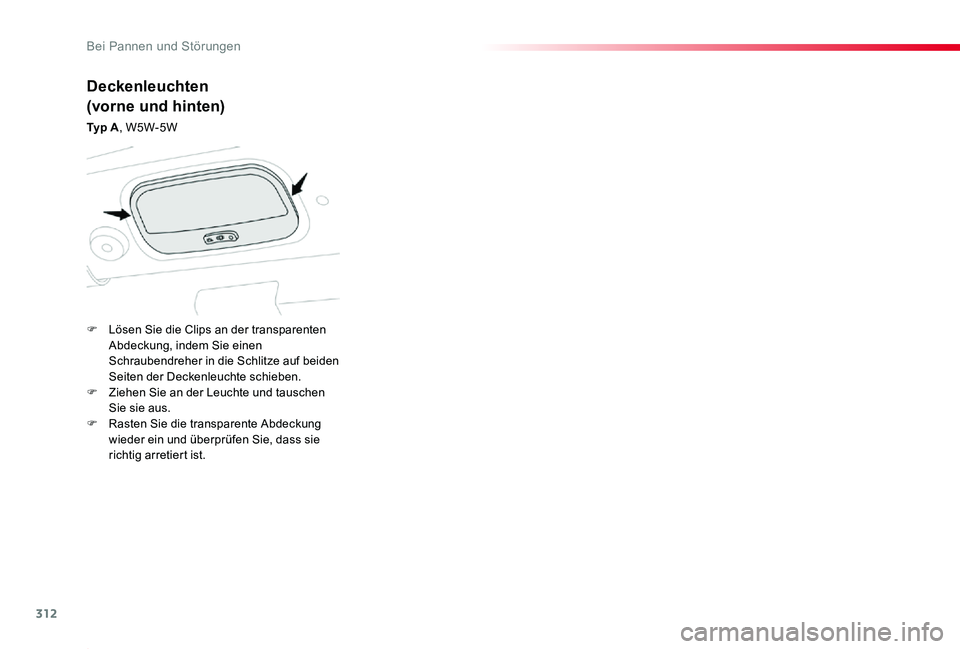

Deckenleuchten
(vorne und hinten)
Ty p A, W5W-5W
F Lösen Sie die Clips an der transparenten Abdeckung, indem Sie einen Schraubendreher in die Schlitze auf beiden Seiten der Deckenleuchte schieben.F Ziehen Sie an der Leuchte und tauschen Sie sie aus.F Rasten Sie die transparente Abdeckung wieder ein und überprüfen Sie, dass sie
richtig arretiert ist.
Bei Pannen und Störungen

313
Proace_de_Chap08_En-cas-de-panne_ed2019_V02

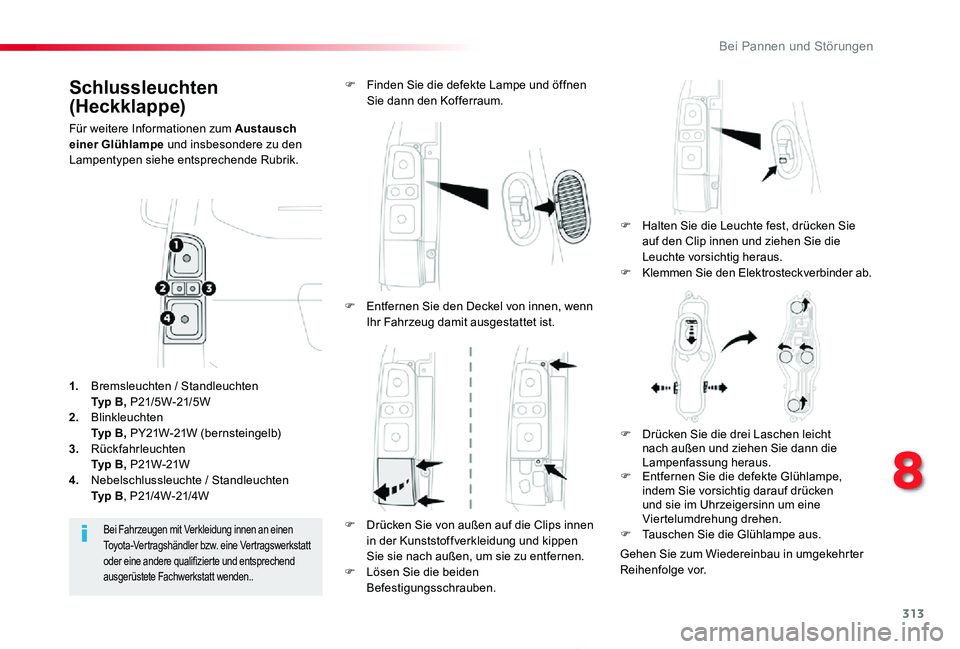

Schlussleuchten
(Heckklappe)
Für weitere Informationen zum Austausch einer Glühlampe und insbesondere zu den Lampentypen siehe entsprechende Rubrik.
F Halten Sie die Leuchte fest, drücken Sie auf den Clip innen und ziehen Sie die
Leuchte vorsichtig heraus.F Klemmen Sie den Elektrosteckverbinder ab.
F Finden Sie die defekte Lampe und öffnen Sie dann den Kofferraum.
Bei Fahrzeugen mit Verkleidung innen an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt wenden..
1. Bremsleuchten / Standleuchten Ty p B , P21/5W-21/5W2. Blinkleuchten Ty p B , PY21W-21W (bernsteingelb)
3. Rückfahrleuchten Ty p B , P21W-21W4. Nebelschlussleuchte / Standleuchten Ty p B, P21/4W-21/4W
F Entfernen Sie den Deckel von innen, wenn Ihr Fahrzeug damit ausgestattet ist.
F Drücken Sie von außen auf die Clips innen in der Kunststoffverkleidung und kippen Sie sie nach außen, um sie zu entfernen.F Lösen Sie die beiden Befestigungsschrauben.
F Drücken Sie die drei Laschen leicht nach außen und ziehen Sie dann die Lampenfassung heraus.F Entfernen Sie die defekte Glühlampe, indem Sie vorsichtig darauf drücken und sie im Uhrzeigersinn um eine Viertelumdrehung drehen.F Tauschen Sie die Glühlampe aus.
Gehen Sie zum Wiedereinbau in umgekehrter Reihenfolge vor.
8
Bei Pannen und Störungen

314
Proace_de_Chap08_En-cas-de-panne_ed2019_V02
Drücken Sie beim Wiedereinbau auf die Abdeckung, um diese einzurasten.
F Lösen Sie die Clips der Verkleidung an beiden Enden, indem Sie sie nach oben und unten schwenken.F Ziehen Sie an der Verkleidung, um die mittleren Clips zu lösen; bauen Sie sie dann aus.F Drücken Sie die Leuchte über die Öffnung und mit Hilfe eines Schraubendrehers nach außen.F Klemmen Sie den elektrischen Steckverbinder ab.F Entfernen Sie die Leuchte.F Lösen Sie die Lampenfassung mit einer Viertelumdrehung entgegen dem Uhrzeigersinn.F Tauschen Sie die defekte Lampe aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.Für den Wiedereinbau der Leuchte und der Verkleidung, drücken Sie darauf, um sie einzurasten.

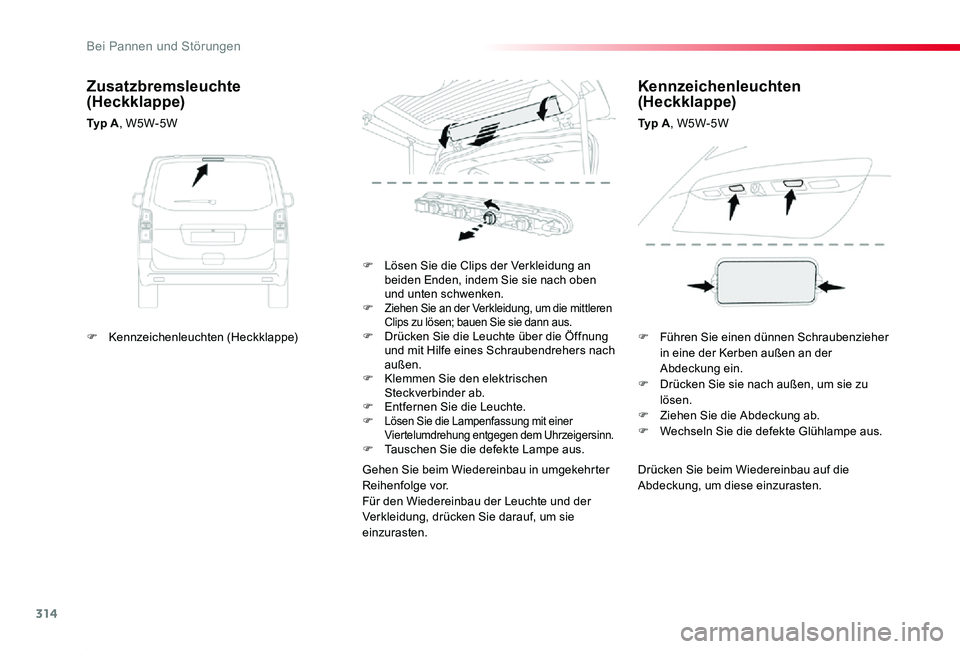

Zusatzbremsleuchte (Heckklappe)
Ty p A, W5W-5W
Kennzeichenleuchten (Heckklappe)
Ty p A, W5W-5W
F Kennzeichenleuchten (Heckklappe)F Führen Sie einen dünnen Schraubenzieher in eine der Kerben außen an der Abdeckung ein.F Drücken Sie sie nach außen, um sie zu lösen.F Ziehen Sie die Abdeckung ab.F Wechseln Sie die defekte Glühlampe aus.
Bei Pannen und St

315
Proace_de_Chap08_En-cas-de-panne_ed2019_V02
Deckenleuchten
(vorne und hinten)
Wenden Sie sich zum Austausch dieses Typs von LED-Leuchten und Leuchtenführungen an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt. Wenden Sie sich zum Austausch dieses Typs von LED-Leuchten und Leuchtenführungen an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.Das Toyota -Händlernetz bietet Ihnen ein Ersatzset für Leuchtdioden (LED) an.
Rückfahrleuchten
Für weitere Informationen zum Lampenwechsel und insbesondere zu den Lampentypen siehe entsprechende Rubrik.
Fahrgestell mit Führerhaus

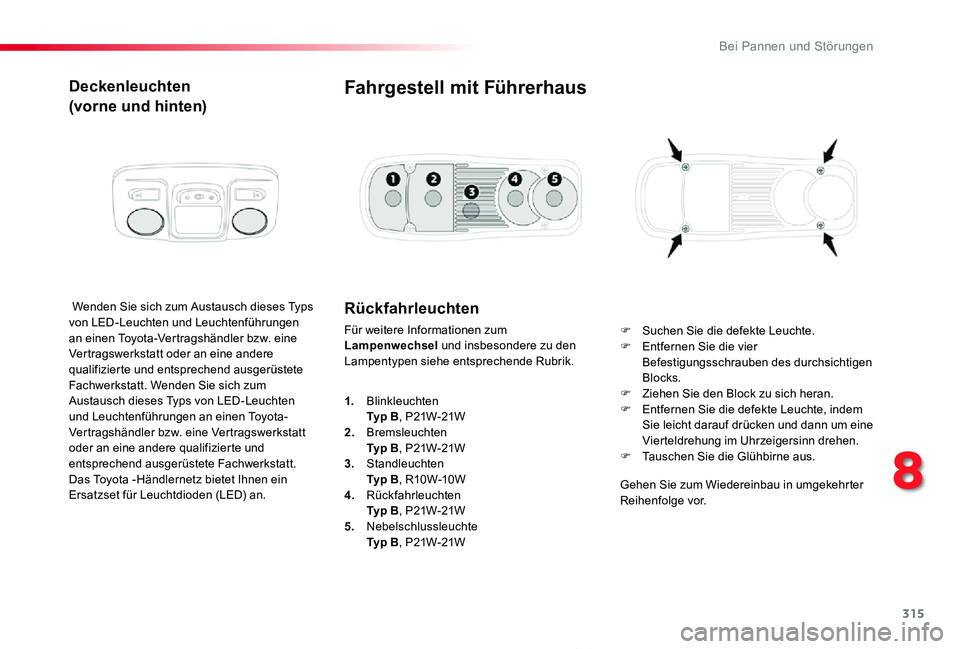

F Suchen Sie die defekte Leuchte.F Entfernen Sie die vier Befestigungsschrauben des durchsichtigen Blocks.F Ziehen Sie den Block zu sich heran.F Entfernen Sie die defekte Leuchte, indem Sie leicht darauf drücken und dann um eine Vierteldrehung im Uhrzeigersinn drehen.F Tauschen Sie die Glühbirne aus.
1. Blinkleuchten Ty p B, P21W-21W2. Bremsleuchten
Ty p B, P21W-21W3. Standleuchten Ty p B, R10W-10W4. Rückfahrleuchten Ty p B, P21W-21W5. Nebelschlussleuchte Ty p B, P21W-21W
Gehen Sie zum Wiedereinbau in umgekehrter Reihenfolge vor.
8
Bei Pannen und Störungen

316
Proace_de_Chap08_En-cas-de-panne_ed2019_V02
F Zum Lösen des Deckels zuerst oben links, dann rechts, ziehen.F Lösen Sie den Deckel vollständig.
In OrdnungDefekt
Zange
Zugang zum Werkzeug
F Nehmen Sie die Zange aus ihrer Aufnahme
heraus.
Die Zange zum Abziehen der Sicherungen befindet sich hinter dem Deckel des Sicherungskastens, an der Säule des Armaturenbretts.
Vor dem Austausch einer Sicherung:F muss die Störungsursache ermittelt und behoben werden,F müssen alle elektrischen Verbraucher ausgeschaltet werden,F muss das Fahrzeug stehen und die Zündung ausgeschaltet werden,F muss die defekte Sicherung anhand der Zuordnungstabellen und Schaltpläne auf den folgenden Seiten bestimmt werden.

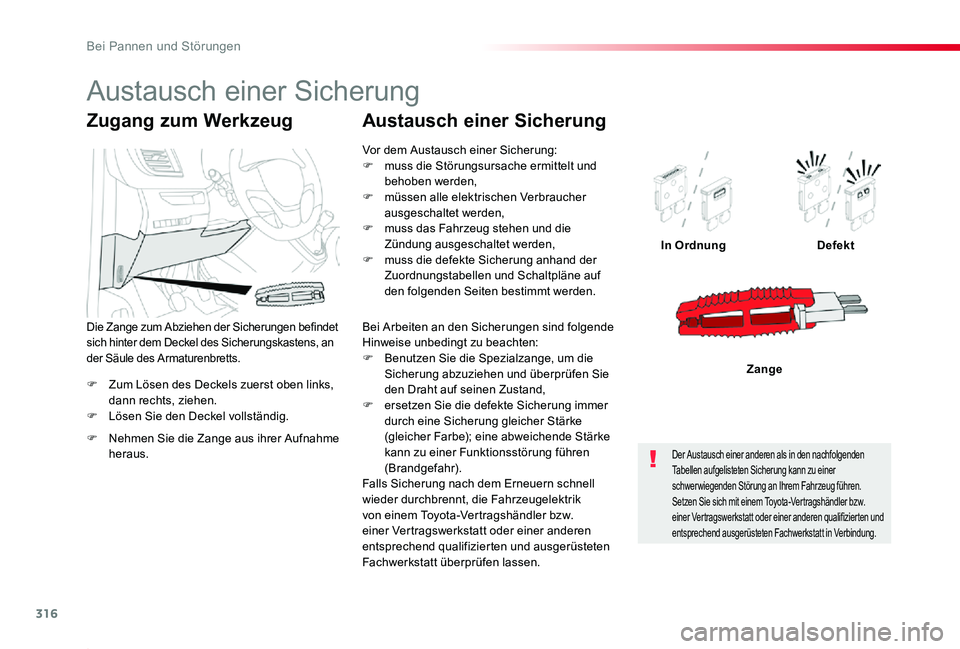

Austausch einer Sicherung
Bei Arbeiten an den Sicherungen sind folgende Hinweise unbedingt zu beachten:F Benutzen Sie die Spezialzange, um die Sicherung abzuziehen und überprüfen Sie den Draht auf seinen Zustand,F ersetzen Sie die defekte Sicherung immer durch eine Sicherung gleicher Stärke (gleicher Farbe); eine abweichende Stärke kann zu einer Funktionsstörung führen (Brandgefahr).Falls Sicherung nach dem Erneuern schnell wieder durchbrennt, die Fahrzeugelektrik von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen lassen.
Der Austausch einer anderen als in den nachfolgenden Tabellen aufgelisteten Sicherung kann zu einer schwer wiegenden Störung an Ihrem Fahrzeug führen. Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Austausch einer Sicherung
Bei Pannen und Störungen

317
Proace_de_Chap08_En-cas-de-panne_ed2019_V02
Für die Behebung von Funktionsstörungen, deren Ursache der Einbau und die Ver wendung von elektrischem Zubehör ist, welches nicht von Toyota geliefert und empfohlen wird und/oder nicht nach den entsprechenden Richtlinien des Herstellers eingebaut wurde, übernimmt Toyota grundsätzlich keine Haftung, leistet keinen Ersatz und erstattet nicht die daraus entstandenen Instandsetzungskosten, insbesondere wenn der Verbrauch aller angeschlossenen Zubehörgeräte mehr als 10 mA beträgt.
Einbau von elektrischem Zubehör
Die elektrische Anlage Ihres Fahrzeugs wurde so konzipiert, dass sie mit der elektrischen Serien- oder Sonderausstattung störungsfrei funktioniert.Vor Einbau von anderen elektrischen Ausrüstungen oder Zubehör unbedingt einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt konsultieren.
Für weitere Informationen zum Einbau einer Anhängerkupplung oder einer Ausstattung vom Typ TA XI, wenden Sie sich bitte an einen Vertreter des Toyota-Händlernetzes.

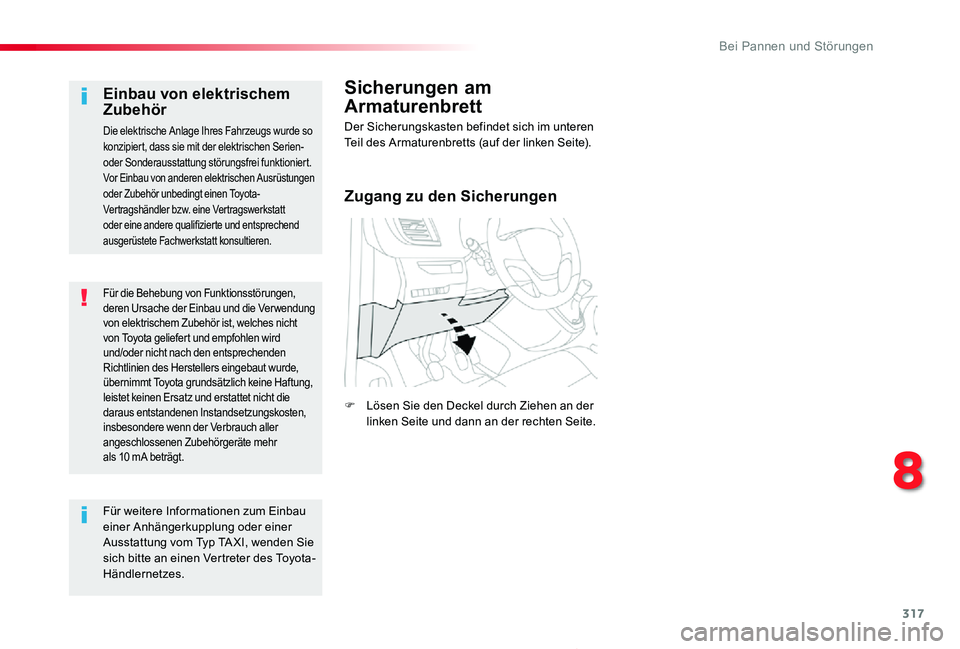

Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
F Lösen Sie den Deckel durch Ziehen an der linken Seite und dann an der rechten Seite.
8
Bei Pannen und St

318
Proace_de_Chap08_En-cas-de-panne_ed2019_V02
Sicherung N r.Stärke (A)abgesicherter Stromkreis
F110Elektrische Ser volenkung, Schalter Kupplung
F415Hupe
F520Pumpe Scheibenwaschanlage vorne/hinten
F620Pumpe Scheibenwischer vorne/hinten
F71012V-Anschluss für Zubehör hinten
F820Einfache oder doppelte Scheibenwischer hinten
F10/F1130Schlösser innen, außen, vorne und hinten
F1310Klimaanlagenschalter vorne, Autoradioschalter, Schalthebel, Head-up-Display
F145Alarm, ER A-GLONASS Notrufsystem.
F175Kombiinstrument
F193Schalter am Lenkrad
F213«Intelligentes Zugangs- und Startsystem» oder Zündschalter.
F223Regen- und Helligkeitssensor, Multifunktionskamera
F235Anzeige für nicht angelegten bzw. abgelegten Gurt
F245Touchscreen, Rückfahrkamera und Einparkhilfe
F255Airbags
F2920Autoradio, Touchscreen, CD-Player, Navigation
F3115Autoradio (+ Batterie)
F321512V-Anschluss für Zubehör vorne
F345Toter-Winkel-Assistent, elektrische Schalter für die Außenspiegel
F355Beheizbare Düsen, Schalter für die Leuchtweitenverstellung der Scheinwerfer
F365Aufladen der tragbaren Lampe, hintere Deckenleuchte

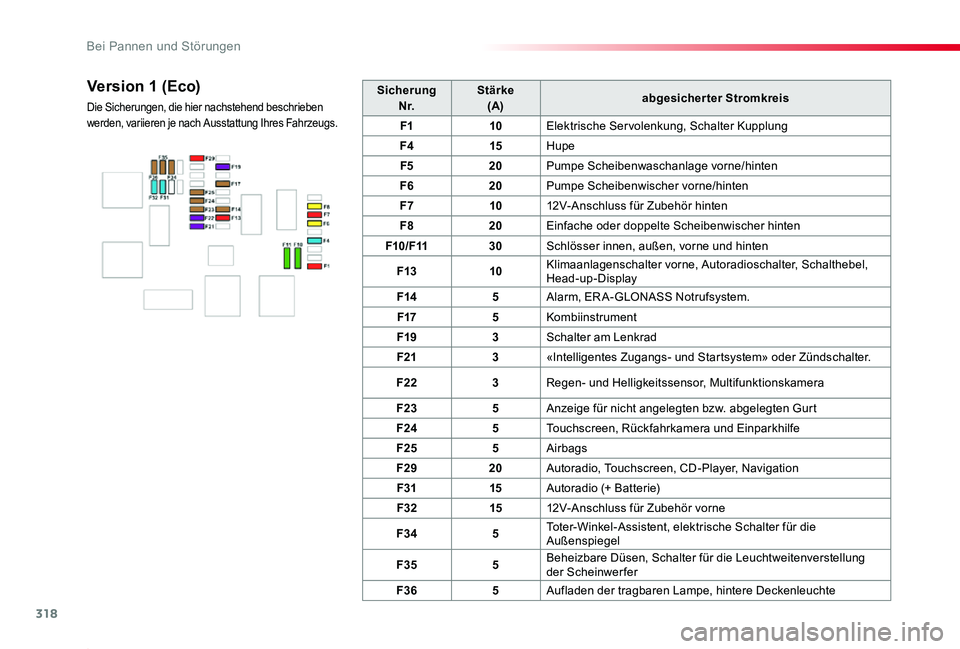

Version 1 (Eco)
Die Sicherungen, die hier nachstehend beschrieben werden, variieren je nach Ausstattung Ihres Fahrzeugs.
Bei Pannen und Störungen

319
Proace_de_Chap08_En-cas-de-panne_ed2019_V02
Sicherung N r.Stärke (A)abgesicherter Stromkreis
F13«Intelligentes Zugangs- und Startsystem» oder Zündschalter.
F55Touchscreen, Rückfahrkamera und Einparkhilfe
F710Klimaanlagenschalter hinten, HiFi-Verstärker
F820Einfache oder doppelte Scheibenwischer hinten
F10/F1130Schlösser innen, außen, vorne und hinten
F123Alarm
F171012V-Anschluss für Zubehör hinten
F185ER A-GLONASS Notrufsystem.
F213Aufladen Handlampe, Deckenleuchte hinten
F223Beleuchtung Handschuhfach, Deckenleuchten hinten
F235Toter-Winkel-Assistent, elektrische Schalter für die Außenspiegel
F245Schalter am Lenkrad
F255Schalter für die Leuchtweitenverstellung der Scheinwer fer
F263Anzeige für nicht angelegten / abgelegten Gurt
F273Regen- und Helligkeitssensor, Multifunktionskamera
F2810Schalter Klimaanlage vorne, Radioschalter, Schalthebel, Head-up-Display
F30A oder B15Autoradio (+ Batterie)
F315Airbags
F331512V-Anschluss für Zubehör vorne
F355Kombiinstrument
F3620Autoradio, Touchscreen, CD-Player, Navigation

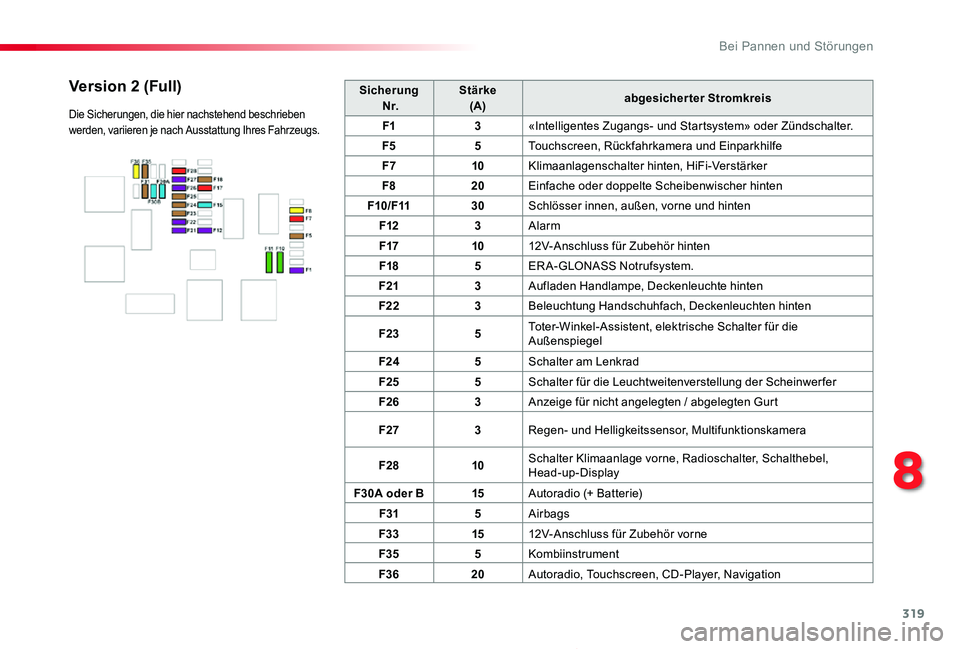

Version 2 (Full)
Die Sicherungen, die hier nachstehend beschrieben werden, variieren je nach Ausstattung Ihres Fahrzeugs.
8
Bei Pannen und Störungen

320
Proace_de_Chap08_En-cas-de-panne_ed2019_V02

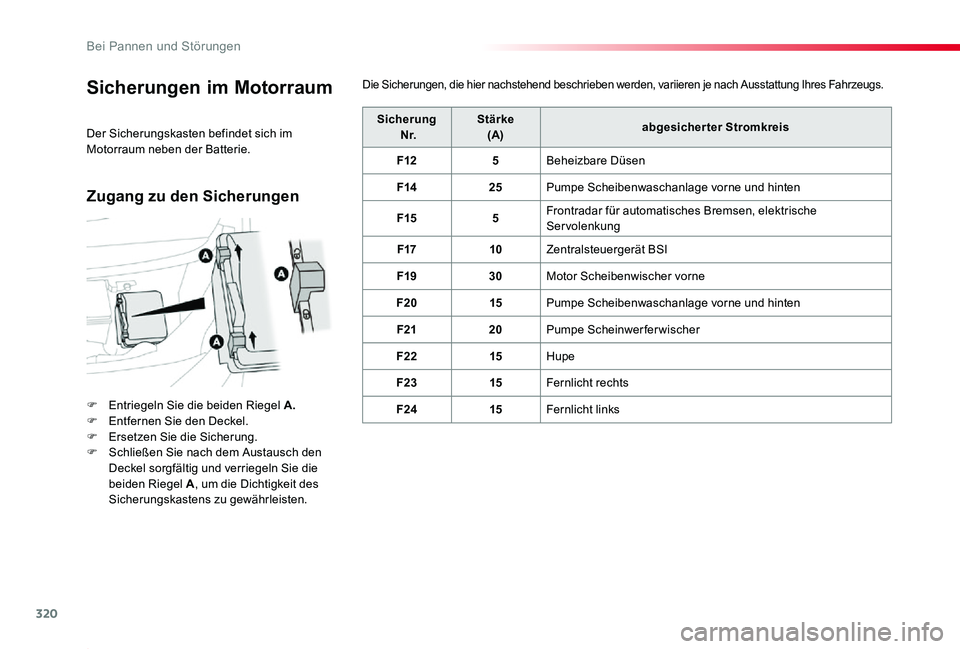

Sicherungen im Motorraum
F Entriegeln Sie die beiden Riegel A.F Entfernen Sie den Deckel.F Ersetzen Sie die Sicherung.F Schließen Sie nach dem Austausch den Deckel sorgfältig und verriegeln Sie die beiden Riegel A, um die Dichtigkeit des Sicherungskastens zu gewährleisten.
Sicherung N r.Stärke(A)abgesicherter Stromkreis
F125Beheizbare Düsen
F1425Pumpe Scheibenwaschanlage vorne und hinten
F155Frontradar für automatisches Bremsen, elektrische Servolenkung
F1710Zentralsteuergerät BSI
F1930Motor Scheibenwischer vorne
F2015Pumpe Scheibenwaschanlage vorne und hinten
F2120Pumpe Scheinwerferwischer
F2215Hupe
F2315Fernlicht rechts
F2415Fernlicht links
Der Sicherungskasten befindet sich im Motorraum neben der Batterie.
Die Sicherungen, die hier nachstehend beschrieben werden, variieren je nach Ausstattung Ihres Fahrzeugs.
Zugang zu den Sicherungen
