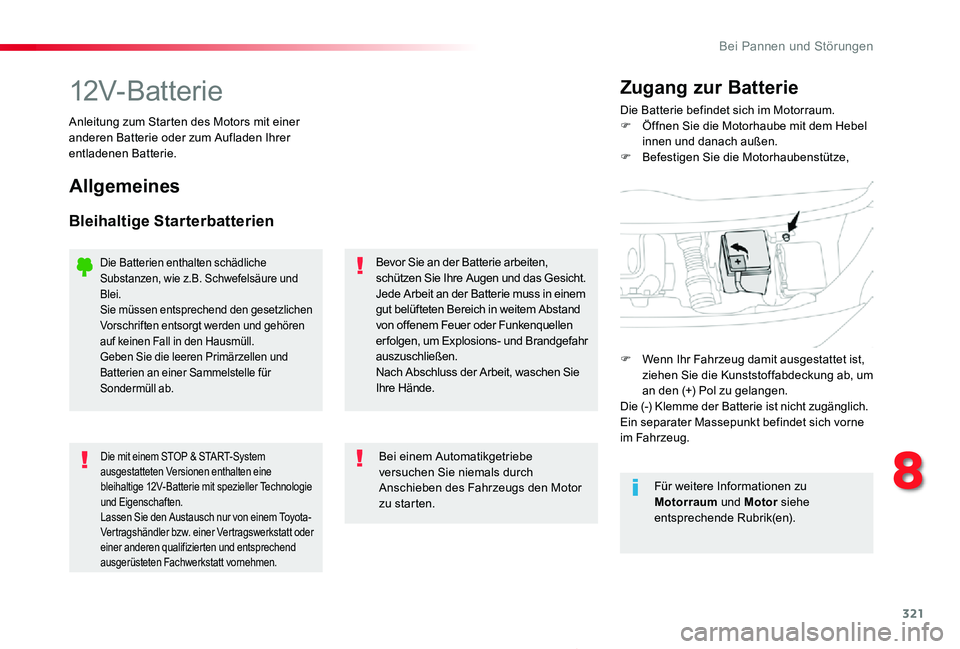

12V-BatterieDie Batterie befindet sich im Motorraum.F Öffnen Sie die Motorhaube mit dem Hebel innen und danach außen.F Befestigen Sie die Motorhaubenstütze,
Zugang zur Batterie
Anleitung zum Starten des Motors mit einer anderen Batterie oder zum Aufladen Ihrer entladenen Batterie.
Allgemeines
Bleihaltige Starterbatterien
Bevor Sie an der Batterie arbeiten, schützen Sie Ihre Augen und das Gesicht.Jede Arbeit an der Batterie muss in einem gut belüfteten Bereich in weitem Abstand von offenem Feuer oder Funkenquellen er folgen, um Explosions- und Brandgefahr auszuschließen.Nach Abschluss der Arbeit, waschen Sie Ihre Hände.
Die mit einem STOP & START-System ausgestatteten Versionen enthalten eine bleihaltige 12V-Batterie mit spezieller Technologie und Eigenschaften.Lassen Sie den Austausch nur von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt vornehmen.
Bei einem Automatikgetriebe versuchen Sie niemals durch Anschieben des Fahrzeugs den Motor zu starten.
Die Batterien enthalten schädliche Substanzen, wie z.B. Schwefelsäure und Blei.Sie müssen entsprechend den gesetzlichen Vorschriften entsorgt werden und gehören auf keinen Fall in den Hausmüll.Geben Sie die leeren Primärzellen und Batterien an einer Sammelstelle für Sondermüll ab.
Für weitere Informationen zu Motorraum und Motor siehe entsprechende Rubrik(en).
F Wenn Ihr Fahrzeug damit ausgestattet ist, ziehen Sie die Kunststoffabdeckung ab, um an den (+) Pol zu gelangen.Die (-) Klemme der Batterie ist nicht zugänglich.Ein separater Massepunkt befindet sich vorne im Fahrzeug.
8
Bei Pannen und Störungen

322
Proace_de_Chap08_En-cas-de-panne_ed2019_V02

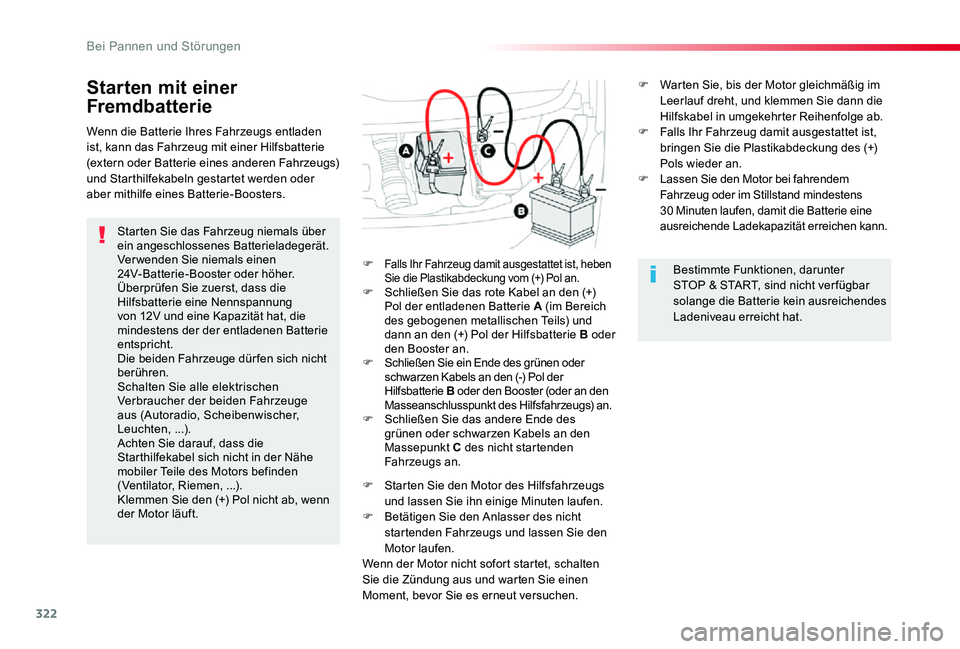

Starten mit einer
Fremdbatterie
Starten Sie das Fahrzeug niemals über ein angeschlossenes Batterieladegerät.Verwenden Sie niemals einen 24V-Batterie-Booster oder höher.Überprüfen Sie zuerst, dass die Hilfsbatterie eine Nennspannung von 12V und eine Kapazität hat, die mindestens der der entladenen Batterie entspricht.Die beiden Fahrzeuge dür fen sich nicht berühren.Schalten Sie alle elektrischen Verbraucher der beiden Fahrzeuge aus (Autoradio, Scheibenwischer, Leuchten, ...).Achten Sie darauf, dass die Starthilfekabel sich nicht in der Nähe mobiler Teile des Motors befinden (Ventilator, Riemen, ...).Klemmen Sie den (+) Pol nicht ab, wenn der Motor läuft.
F Falls Ihr Fahrzeug damit ausgestattet ist, heben Sie die Plastikabdeckung vom (+) Pol an.F Schließen Sie das rote Kabel an den (+) Pol der entladenen Batterie A (im Bereich des gebogenen metallischen Teils) und dann an den (+) Pol der Hilfsbatterie B oder den Booster an.F Schließen Sie ein Ende des grünen oder schwarzen Kabels an den (-) Pol der Hilfsbatterie B oder den Booster (oder an den Masseanschlusspunkt des Hilfsfahrzeugs) an.F Schließen Sie das andere Ende des grünen oder schwarzen Kabels an den Massepunkt C des nicht startenden Fahrzeugs an.
F Starten Sie den Motor des Hilfsfahrzeugs und lassen Sie ihn einige Minuten laufen.F Betätigen Sie den Anlasser des nicht startenden Fahrzeugs und lassen Sie den
Motor laufen.Wenn der Motor nicht sofort startet, schalten Sie die Zündung aus und warten Sie einen Moment, bevor Sie es erneut versuchen.
Wenn die Batterie Ihres Fahrzeugs entladen ist, kann das Fahrzeug mit einer Hilfsbatterie (extern oder Batterie eines anderen Fahrzeugs) und Starthilfekabeln gestartet werden oder aber mithilfe eines Batterie-Boosters.
Bestimmte Funktionen, darunter STOP & START, sind nicht ver fügbar solange die Batterie kein ausreichendes Ladeniveau erreicht hat.
F Warten Sie, bis der Motor gleichmäßig im Leerlauf dreht, und klemmen Sie dann die Hilfskabel in umgekehrter Reihenfolge ab.F Falls Ihr Fahrzeug damit ausgestattet ist, bringen Sie die Plastikabdeckung des (+) Pols wieder an.F Lassen Sie den Motor bei fahrendem Fahrzeug oder im Stillstand mindestens 30 Minuten laufen, damit die Batterie eine ausreichende Ladekapazität erreichen kann.
Bei Pannen und Störungen

323
Proace_de_Chap08_En-cas-de-panne_ed2019_V02
Um der Batterie eine optimale Lebensdauer zu gewährleisten, ist es unverzichtbar, ihre Ladekapazität auf einem ausreichenden Niveau zu halten.In bestimmten Fällen kann es er forderlich sein, die Batterie aufzuladen:- wenn Sie in erster Linie kurze Strecken zurücklegen,- im Hinblick auf eine längere Standzeit von mehreren Wochen.Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.

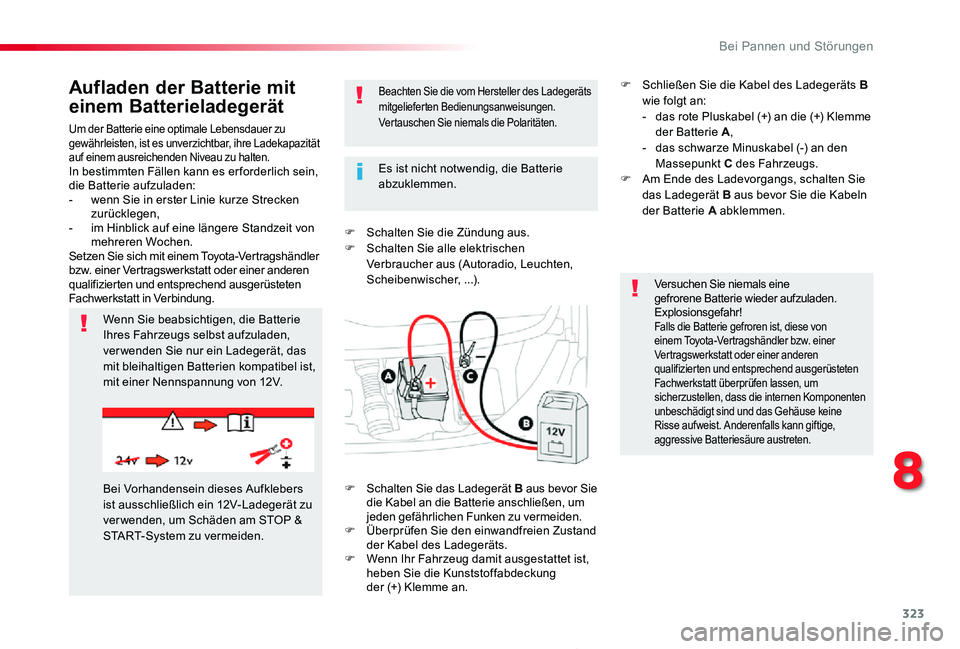

Aufladen der Batterie mit
einem Batterieladegerät
F Schalten Sie die Zündung aus.F Schalten Sie alle elektrischen Verbraucher aus (Autoradio, Leuchten, Scheibenwischer, ...).
Wenn Sie beabsichtigen, die Batterie Ihres Fahrzeugs selbst aufzuladen, ver wenden Sie nur ein Ladegerät, das mit bleihaltigen Batterien kompatibel ist, mit einer Nennspannung von 12V.
Beachten Sie die vom Hersteller des Ladegeräts mitgelieferten Bedienungsanweisungen.Vertauschen Sie niemals die Polaritäten.
Versuchen Sie niemals eine gefrorene Batterie wieder aufzuladen. Explosionsgefahr!Falls die Batterie gefroren ist, diese von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen lassen, um sicherzustellen, dass die internen Komponenten unbeschädigt sind und das Gehäuse keine Risse aufweist. Anderenfalls kann giftige, aggressive Batteriesäure austreten.
Bei Vorhandensein dieses Aufklebers ist ausschließlich ein 12V-Ladegerät zu ver wenden, um Schäden am STOP & START-System zu vermeiden.
Es ist nicht notwendig, die Batterie abzuklemmen.
F Schalten Sie das Ladegerät B aus bevor Sie die Kabel an die Batterie anschließen, um jeden gefährlichen Funken zu vermeiden.F Überprüfen Sie den einwandfreien Zustand der Kabel des Ladegeräts.F Wenn Ihr Fahrzeug damit ausgestattet ist, heben Sie die Kunststoffabdeckung der (+) Klemme an.
F Schließen Sie die Kabel des Ladegeräts B wie folgt an:- das rote Pluskabel (+) an die (+) Klemme der Batterie A,- das schwarze Minuskabel (-) an den Massepunkt C des Fahrzeugs.F Am Ende des Ladevorgangs, schalten Sie das Ladegerät B aus bevor Sie die Kabeln der Batterie A abklemmen.
8
Bei Pannen und Störungen

324
Proace_de_Chap08_En-cas-de-panne_ed2019_V02
Drücken Sie den Hebel nicht mit Gewalt nach unten. Die Schelle kann nicht geschlossen werden, wenn sie falsch angebracht wird. Wiederholen Sie in diesem Fall den Vorgang.

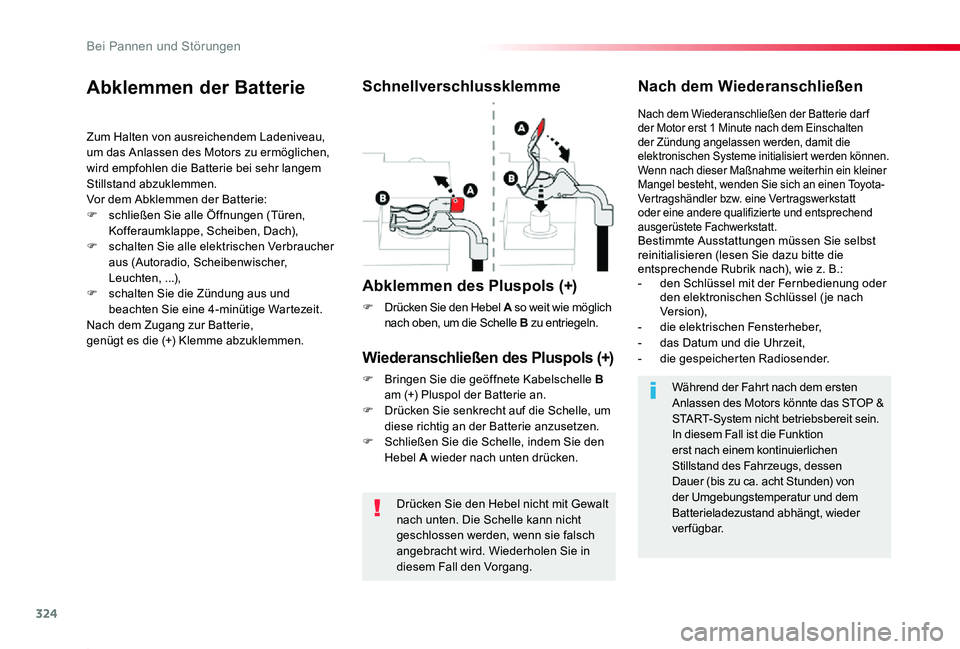

Abklemmen der Batterie
Zum Halten von ausreichendem Ladeniveau, um das Anlassen des Motors zu ermöglichen, wird empfohlen die Batterie bei sehr langem Stillstand abzuklemmen.Vor dem Abklemmen der Batterie:F schließen Sie alle Öffnungen (Türen, Kofferaumklappe, Scheiben, Dach),
F schalten Sie alle elektrischen Verbraucher aus (Autoradio, Scheibenwischer, Leuchten, ...),F schalten Sie die Zündung aus und beachten Sie eine 4-minütige Wartezeit.Nach dem Zugang zur Batterie, genügt es die (+) Klemme abzuklemmen.
Schnellverschlussklemme
Abklemmen des Pluspols (+)
F Drücken Sie den Hebel A so weit wie möglich nach oben, um die Schelle B zu entriegeln.
Nach dem Wiederanschließen
Wiederanschließen des Pluspols (+)
F Bringen Sie die geöffnete Kabelschelle B am (+) Pluspol der Batterie an.F Drücken Sie senkrecht auf die Schelle, um diese richtig an der Batterie anzusetzen.F Schließen Sie die Schelle, indem Sie den
Hebel A wieder nach unten drücken.
Nach dem Wiederanschließen der Batterie dar f der Motor erst 1 Minute nach dem Einschalten der Zündung angelassen werden, damit die elektronischen Systeme initialisiert werden können.Wenn nach dieser Maßnahme weiterhin ein kleiner Mangel besteht, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.Bestimmte Ausstattungen müssen Sie selbst reinitialisieren (lesen Sie dazu bitte die entsprechende Rubrik nach), wie z. B.:- den Schlüssel mit der Fernbedienung oder den elektronischen Schlüssel ( je nach Ve r s i o n),- die elektrischen Fensterheber,- das Datum und die Uhrzeit,- die gespeicherten Radiosender.
Während der Fahrt nach dem ersten Anlassen des Motors könnte das STOP & START-System nicht betriebsbereit sein.In diesem Fall ist die Funktion
erst nach einem kontinuierlichen Stillstand des Fahrzeugs, dessen Dauer (bis zu ca. acht Stunden) von der Umgebungstemperatur und dem Batterieladezustand abhängt, wieder verfügbar.
Bei Pannen und Störungen

325
Proace_de_Chap08_En-cas-de-panne_ed2019_V02

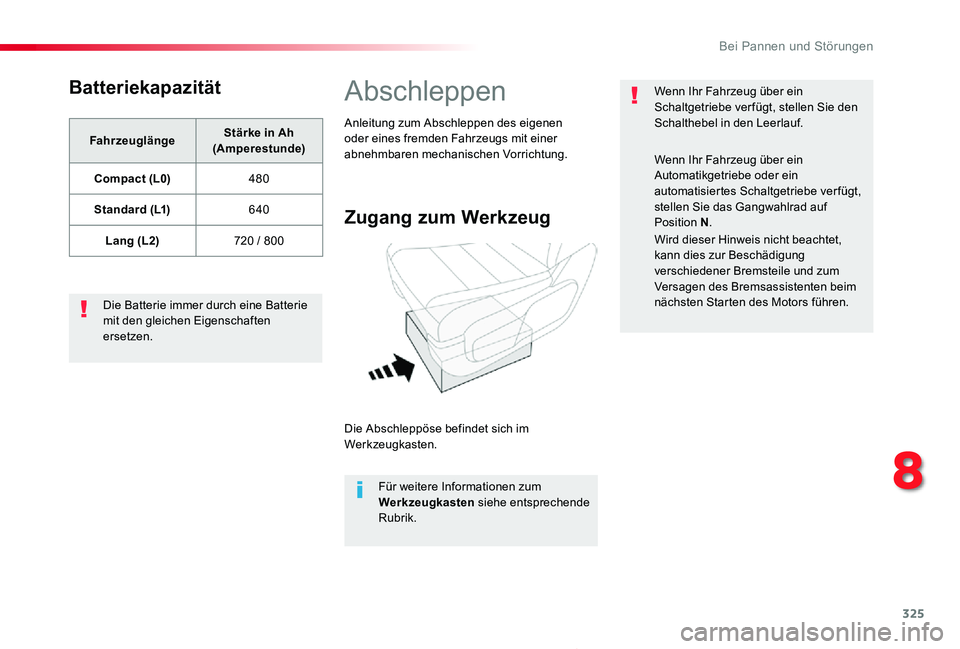

Batteriekapazität
FahrzeuglängeStärke in Ah (Amperestunde)
Compact (L0)480
Standard (L1)640
Lang (L2)720 / 800
Die Batterie immer durch eine Batterie mit den gleichen Eigenschaften ersetzen.
Abschleppen
Zugang zum Werkzeug
Die Abschleppöse befindet sich im Werkzeugkasten.
Für weitere Informationen zum Werkzeugkasten siehe entsprechende Rubrik.
Anleitung zum Abschleppen des eigenen oder eines fremden Fahrzeugs mit einer abnehmbaren mechanischen Vorrichtung.
Wenn Ihr Fahrzeug über ein Schaltgetriebe ver fügt, stellen Sie den Schalthebel in den Leerlauf.
Wenn Ihr Fahrzeug über ein Automatikgetriebe oder ein automatisiertes Schaltgetriebe ver fügt, stellen Sie das Gangwahlrad auf Position N.
Wird dieser Hinweis nicht beachtet, kann dies zur Beschädigung verschiedener Bremsteile und zum Versagen des Bremsassistenten beim nächsten Starten des Motors führen.
8
Bei Pannen und Störungen

326
Proace_de_Chap08_En-cas-de-panne_ed2019_V02
F Drücken Sie auf die Abdeckung an der vorderen Stoßstange (wie nachstehend dargestellt), um sie zu lösen.F Schrauben Sie die Abschleppöse bis zum Anschlag ein.F Montieren Sie die Abschleppstange.F Schalten Sie die Warnblinker am abzuschleppenden Fahrzeug ein.
F Fahren Sie langsam an und fahren Sie dann eine kurze Strecke.

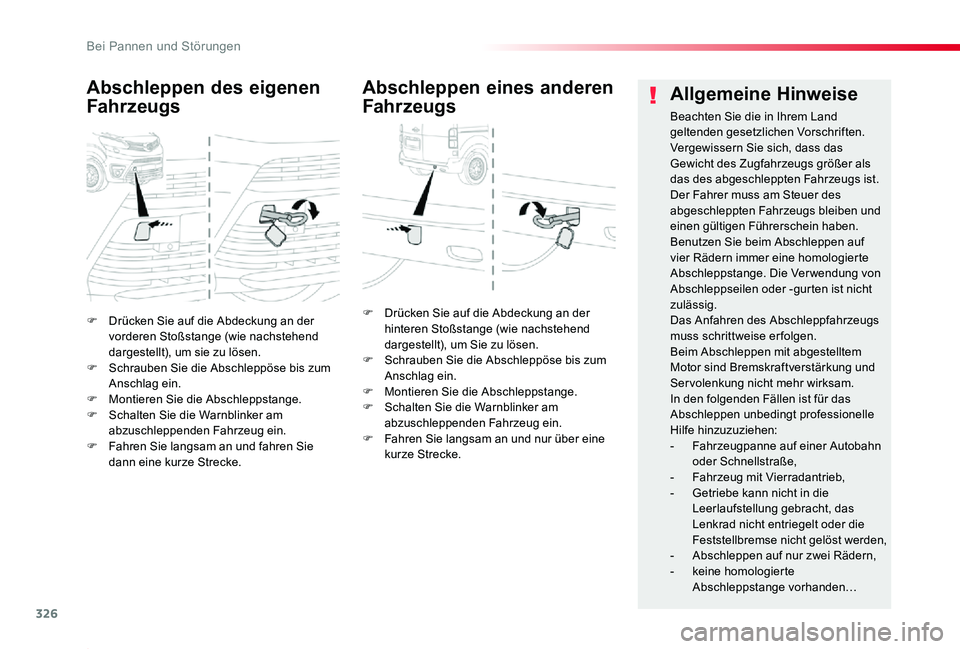

Abschleppen des eigenen
Fahrzeugs
F Drücken Sie auf die Abdeckung an der hinteren Stoßstange (wie nachstehend dargestellt), um Sie zu lösen.F Schrauben Sie die Abschleppöse bis zum Anschlag ein.F Montieren Sie die Abschleppstange.F Schalten Sie die Warnblinker am abzuschleppenden Fahrzeug ein.F Fahren Sie langsam an und nur über eine
kurze Strecke.
Abschleppen eines anderen
FahrzeugsAllgemeine Hinweise
Beachten Sie die in Ihrem Land geltenden gesetzlichen Vorschriften.Vergewissern Sie sich, dass das Gewicht des Zugfahrzeugs größer als das des abgeschleppten Fahrzeugs ist.Der Fahrer muss am Steuer des abgeschleppten Fahrzeugs bleiben und einen gültigen Führerschein haben.Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologierte Abschleppstange. Die Ver wendung von Abschleppseilen oder -gurten ist nicht zulässig.Das Anfahren des Abschleppfahrzeugs muss schrittweise erfolgen.Beim Abschleppen mit abgestelltem Motor sind Bremskraftverstärkung und Ser volenkung nicht mehr wirksam.In den folgenden Fällen ist für das Abschleppen unbedingt professionelle Hilfe hinzuzuziehen:- Fahrzeugpanne auf einer Autobahn oder Schnellstraße,- Fahrzeug mit Vierradantrieb,
- Getriebe kann nicht in die Leerlaufstellung gebracht, das Lenkrad nicht entriegelt oder die Feststellbremse nicht gelöst werden,
- Abschleppen auf nur zwei Rädern,- keine homologierte Abschleppstange vorhanden…
Bei Pannen und Störungen

327
Proace_de_Chap08_En-cas-de-panne_ed2019_V02

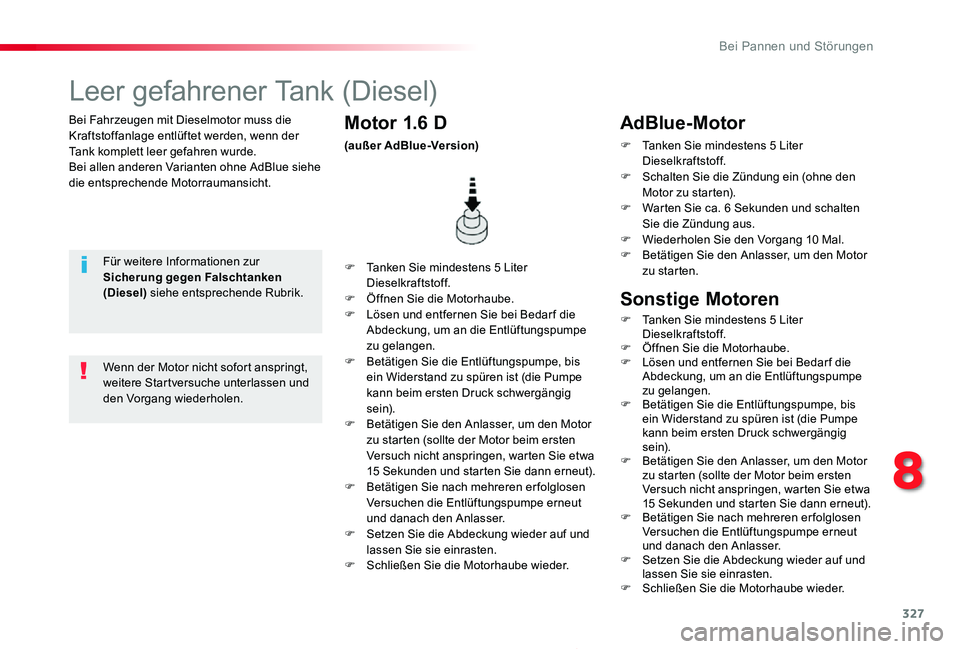

Bei Fahrzeugen mit Dieselmotor muss die Kraftstoffanlage entlüftet werden, wenn der Tank komplett leer gefahren wurde.Bei allen anderen Varianten ohne AdBlue siehe die entsprechende Motorraumansicht.
Leer gefahrener Tank (Diesel)
Für weitere Informationen zur Sicherung gegen Falschtanken (Diesel) siehe entsprechende Rubrik.
F Tanken Sie mindestens 5 Liter Dieselkraftstoff.F Öffnen Sie die Motorhaube.F Lösen und entfernen Sie bei Bedar f die Abdeckung, um an die Entlüftungspumpe zu gelangen.F Betätigen Sie die Entlüftungspumpe, bis ein Widerstand zu spüren ist (die Pumpe kann beim ersten Druck schwergängig sein).F Betätigen Sie den Anlasser, um den Motor zu starten (sollte der Motor beim ersten Versuch nicht anspringen, warten Sie etwa 15 Sekunden und starten Sie dann erneut).F Betätigen Sie nach mehreren er folglosen Versuchen die Entlüftungspumpe erneut und danach den Anlasser.F Setzen Sie die Abdeckung wieder auf und
lassen Sie sie einrasten.F Schließen Sie die Motorhaube wieder.
Motor 1.6 D
(außer AdBlue-Version)
Wenn der Motor nicht sofort anspringt, weitere Startversuche unterlassen und den Vorgang wiederholen.
AdBlue-Motor
F Tanken Sie mindestens 5 Liter Dieselkraftstoff.F Schalten Sie die Zündung ein (ohne den Motor zu starten).F Warten Sie ca. 6 Sekunden und schalten Sie die Zündung aus.F Wiederholen Sie den Vorgang 10 Mal.
F Betätigen Sie den Anlasser, um den Motor zu starten.
Sonstige Motoren
F Tanken Sie mindestens 5 Liter Dieselkraftstoff.F Öffnen Sie die Motorhaube.F Lösen und entfernen Sie bei Bedar f die Abdeckung, um an die Entlüftungspumpe zu gelangen.F Betätigen Sie die Entlüftungspumpe, bis ein Widerstand zu spüren ist (die Pumpe kann beim ersten Druck schwergängig sein).F Betätigen Sie den Anlasser, um den Motor zu starten (sollte der Motor beim ersten Versuch nicht anspringen, warten Sie etwa 15 Sekunden und starten Sie dann erneut).F Betätigen Sie nach mehreren er folglosen Versuchen die Entlüftungspumpe erneut und danach den Anlasser.F Setzen Sie die Abdeckung wieder auf und lassen Sie sie einrasten.F Schließen Sie die Motorhaube wieder.
8
Bei Pannen und Störungen

328
Proace_de_Chap09_caracteristiques-techniques_ed2019_V02

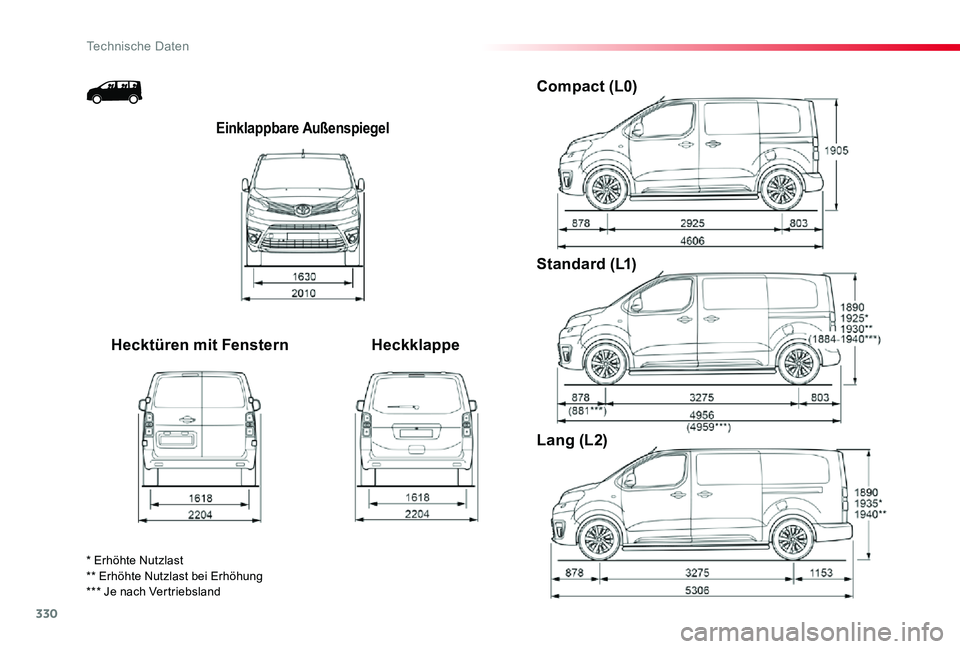

Bei eingeklappbaren Außenspiegeln
Hecktüren mit FensternHeckklappe
Compact (L0)
Standard (L1)
Lang (L2)
* Erhöhte Nutzlast** Erhöhte Nutzlast mit Änderung der Fahrzeughöhe*** Je nach Vertriebsland

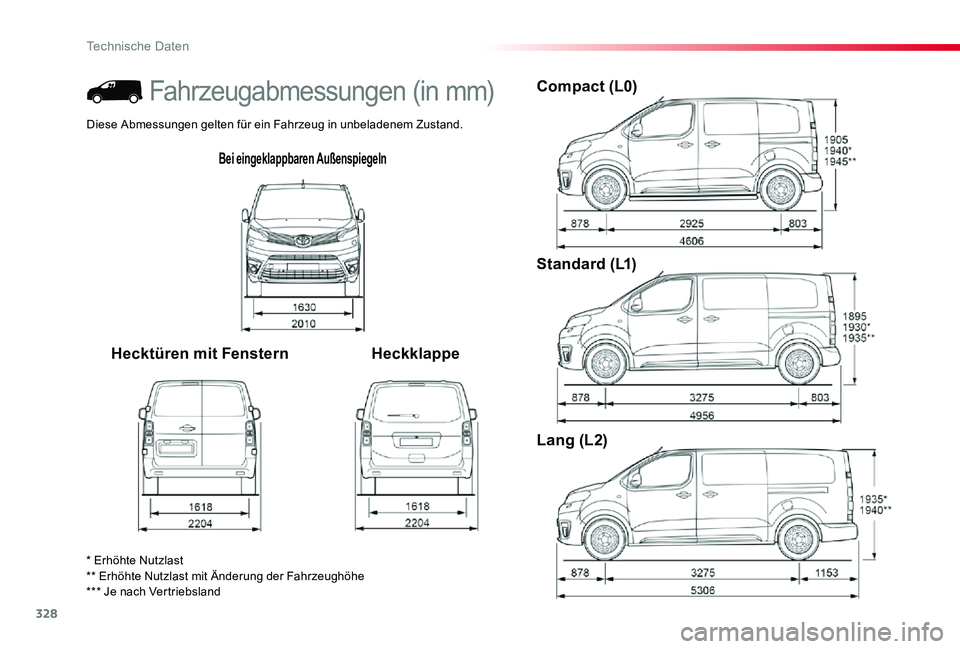

Fahrzeugabmessungen (in mm)
Diese Abmessungen gelten für ein Fahrzeug in unbeladenem Zustand.
Technische Daten

329
Proace_de_Chap09_caracteristiques-techniques_ed2019_V02

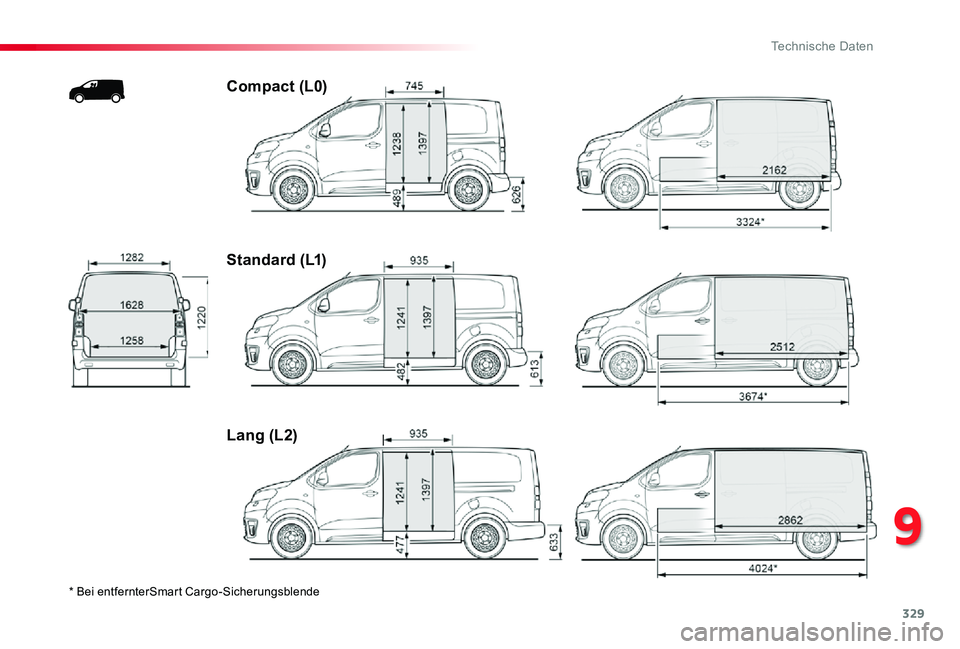

* Bei entfernterSmart Cargo-Sicherungsblende
Compact (L0)
Standard (L1)
Lang (L2)
9
Technische Daten

330
Proace_de_Chap09_caracteristiques-techniques_ed2019_V02
Einklappbare Außenspiegel
Hecktüren mit FensternHeckklappe
Compact (L0)
Standard (L1)
Lang (L2)
* Erhöhte Nutzlast** Erhöhte Nutzlast bei Erhöhung*** Je nach Vertriebsland
Technische Daten
