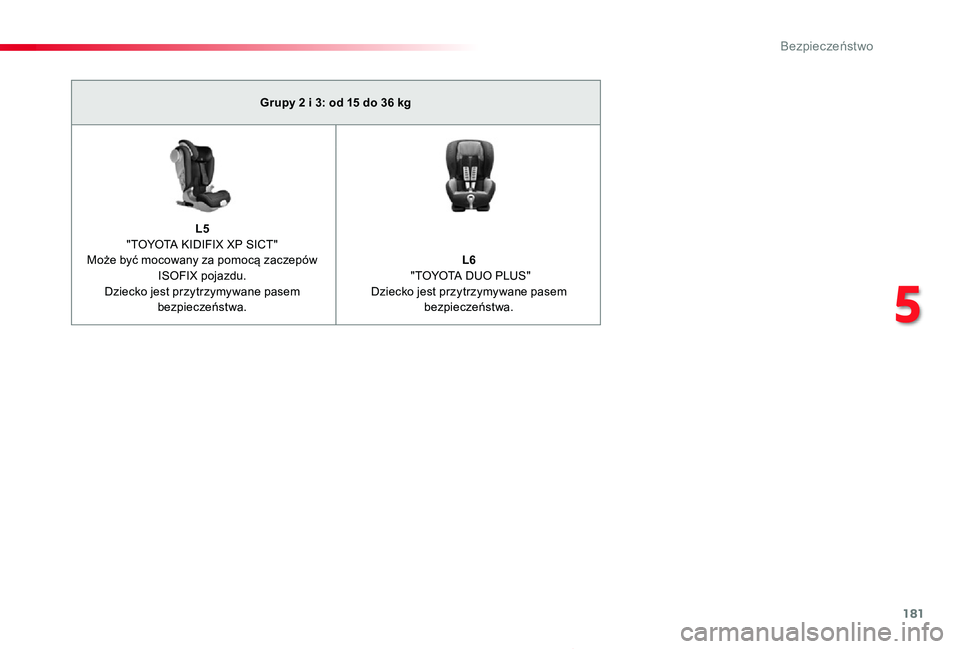

Page 181 of 430

181
Proace_pl_Chap05_securite_ed01-2019
Grupy 2 i 3: od 15 do 36 kg
L5
"TOYOTA KIDIFIX XP SICT"Może być mocowany za pomocą zaczepów ISOFIX pojazdu.Dziecko jest przytrzymywane pasem bezpieczeństwa.
L6 "TOYOTA DUO PLUS"Dziecko jest przytrzymywane pasem bezpieczeństwa.
5
Bezpieczeństwo
Page 182 of 430

182
Proace_pl_Chap05_securite_ed01-2019

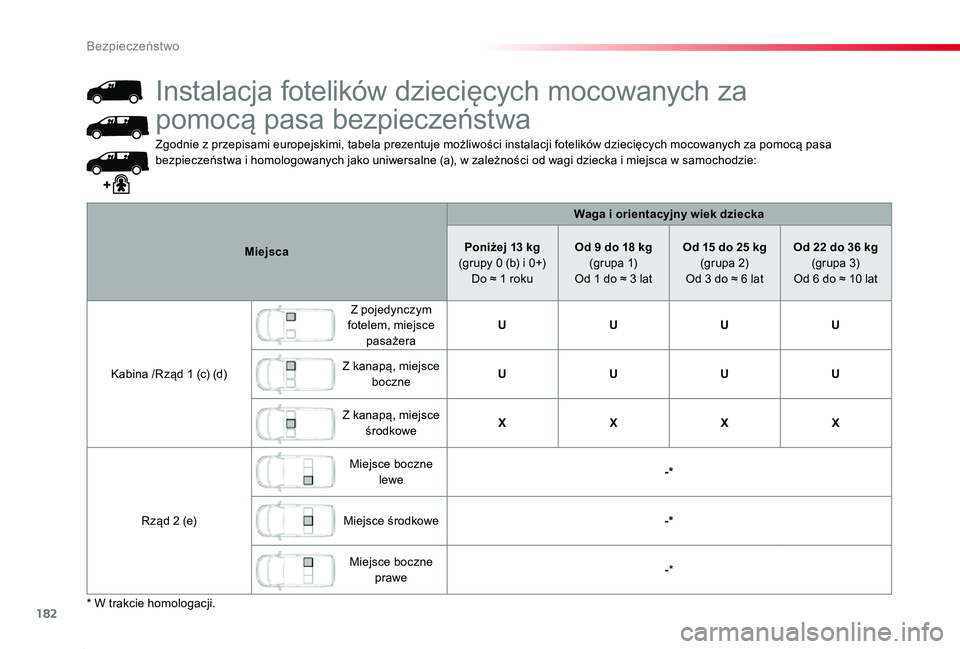

Zgodnie z przepisami europejskimi, tabela prezentuje możliwości instalacji fotelików dziecięcych mocowanych za pomocą pasa bezpieczeństwa i homologowanych jako uniwersalne (a), w zależności od wagi dziecka i miejsca w samochodzie:
Miejsca
Waga i orientacyjny wiek dziecka
Poniżej 13 kg (grupy 0 (b) i 0+)Do ≈ 1 roku
Od 9 do 18 kg (grupa 1)Od 1 do ≈ 3 lat
Od 15 do 25 kg (grupa 2)Od 3 do ≈ 6 lat
Od 22 do 36 kg (grupa 3)Od 6 do ≈ 10 lat
Kabina /RzÄ…d 1 (c) (d)
Z pojedynczym fotelem, miejsce pasażeraUUUU
Z kanapÄ…, miejsce boczneUUUU
Z kanapą, miejsce środkoweXXXX
RzÄ…d 2 (e)
Miejsce boczne lewe-*
Miejsce środkowe-*
Miejsce boczne prawe-*
Instalacja fotelików dziecięcych mocowanych za
pomocą pasa bezpieczeństwa
* W trakcie homologacji.
Bezpieczeństwo
Page 183 of 430

183
Proace_pl_Chap05_securite_ed01-2019

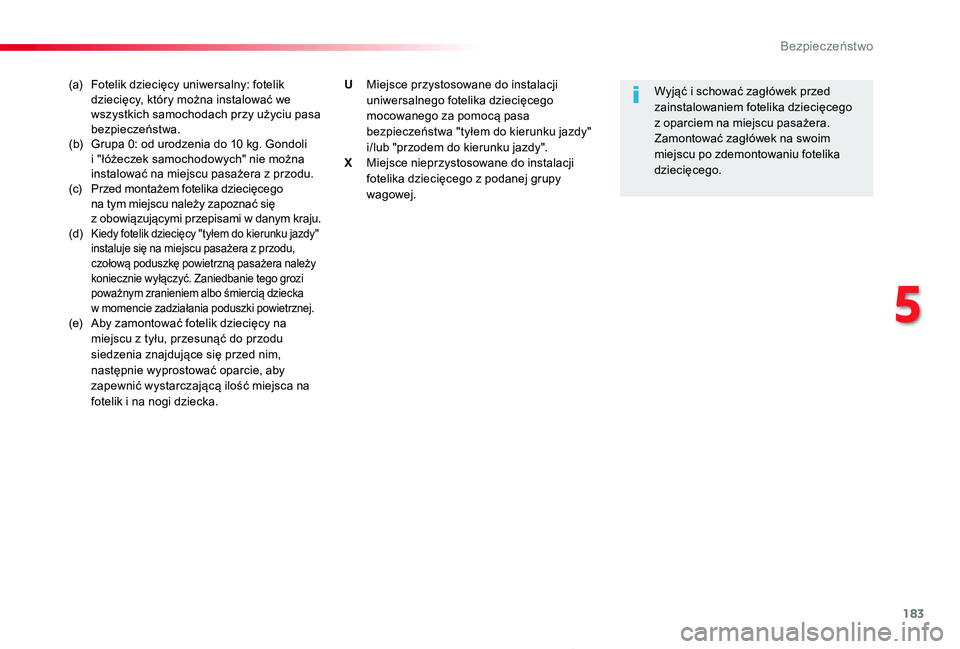

(a) Fotelik dziecięcy uniwersalny: fotelik dziecięcy, który można instalować we wszystkich samochodach przy użyciu pasa bezpieczeństwa.(b) Grupa 0: od urodzenia do 10 kg. Gondoli i "łóżeczek samochodowych" nie można instalować na miejscu pasażera z przodu.(c) Przed montażem fotelika dziecięcego na tym miejscu należy zapoznać się z obowiązującymi przepisami w danym kraju.(d) Kiedy fotelik dziecięcy "tyłem do kierunku jazdy" instaluje się na miejscu pasażera z przodu, czołową poduszkę powietrzną pasażera należy koniecznie wyłączyć. Zaniedbanie tego grozi poważnym zranieniem albo śmiercią dziecka w momencie zadziałania poduszki powietrznej.(e) Aby zamontować fotelik dziecięcy na miejscu z tyłu, przesunąć do przodu siedzenia znajdujące się przed nim, następnie wyprostować oparcie, aby zapewnić wystarczającą ilość miejsca na fotelik i na nogi dziecka.
Wyjąć i schować zagłówek przed zainstalowaniem fotelika dziecięcego z oparciem na miejscu pasażera.Zamontować zagłówek na swoim miejscu po zdemontowaniu fotelika dziecięcego.
U Miejsce przystosowane do instalacji uniwersalnego fotelika dziecięcego mocowanego za pomocą pasa bezpieczeństwa "tyłem do kierunku jazdy" i/lub "przodem do kierunku jazdy".X Miejsce nieprzystosowane do instalacji fotelika dziecięcego z podanej grupy wagowej.
5
Bezpieczeństwo

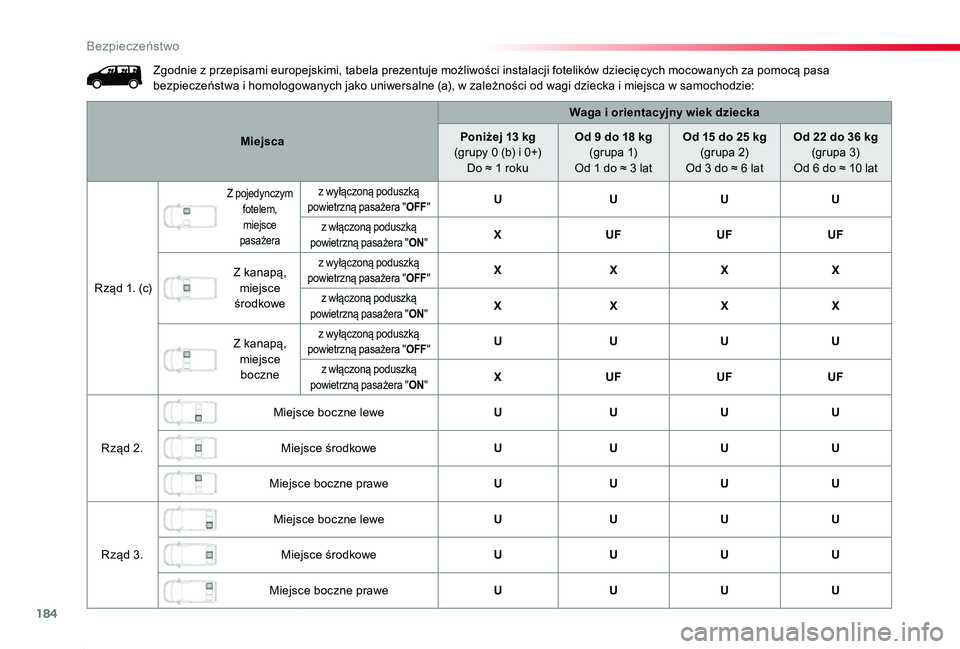

Page 184 of 430

184
Proace_pl_Chap05_securite_ed01-2019
Zgodnie z przepisami europejskimi, tabela prezentuje możliwości instalacji fotelików dziecięcych mocowanych za pomocą pasa bezpieczeństwa i homologowanych jako uniwersalne (a), w zależności od wagi dziecka i miejsca w samochodzie:
Miejsca
Waga i orientacyjny wiek dziecka
Poniżej 13 kg (grupy 0 (b) i 0+)Do ≈ 1 roku
Od 9 do 18 kg (grupa 1)Od 1 do ≈ 3 lat
Od 15 do 25 kg (grupa 2)Od 3 do ≈ 6 lat
Od 22 do 36 kg (grupa 3)Od 6 do ≈ 10 lat
RzÄ…d 1. (c)
Z pojedynczym fotelem, miejsce pasażera
z wyłączoną poduszką powietrzną pasażera "OFF"UUUU
z włączoną poduszką powietrzną pasażera "ON"XUFUFUF
Z kanapą, miejsce środkowe
z wyłączoną poduszką powietrzną pasażera "OFF"XXXX
z włączoną poduszką powietrzną pasażera "ON"XXXX
Z kanapÄ…, miejsce boczne
z wyłączoną poduszką powietrzną pasażera "OFF"UUUU
z włączoną poduszką powietrzną pasażera "ON"XUFUFUF
RzÄ…d 2.
Miejsce boczne leweUUUU
Miejsce środkoweUUUU
Miejsce boczne praweUUUU
RzÄ…d 3.
Miejsce boczne leweUUUU
Miejsce środkoweUUUU
Miejsce boczne praweUUUU
Bezpieczeństwo
Page 185 of 430

185
Proace_pl_Chap05_securite_ed01-2019

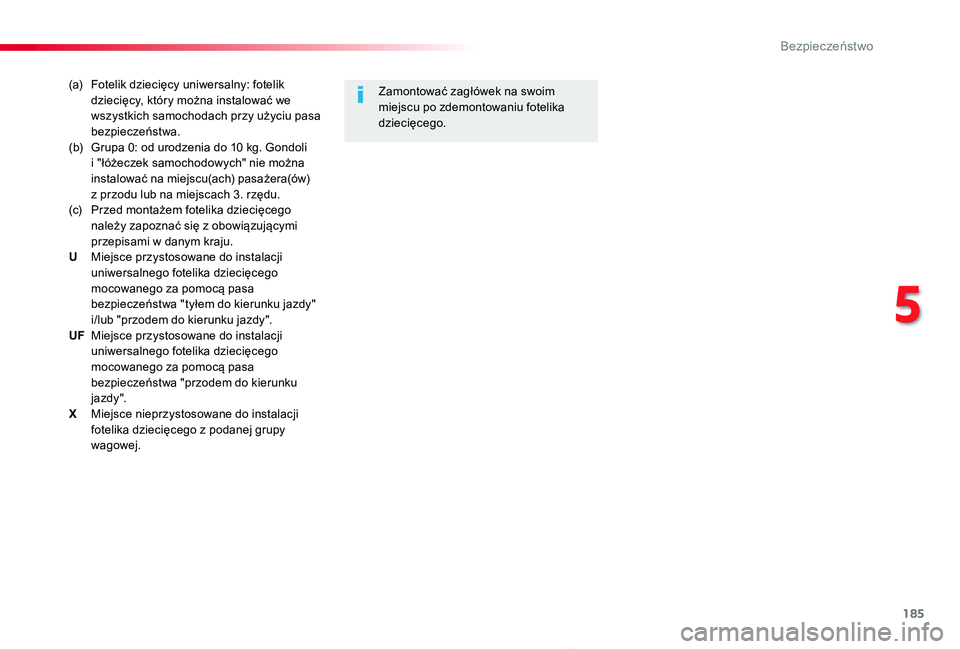

(a) Fotelik dziecięcy uniwersalny: fotelik dziecięcy, który można instalować we wszystkich samochodach przy użyciu pasa bezpieczeństwa.(b) Grupa 0: od urodzenia do 10 kg. Gondoli i "łóżeczek samochodowych" nie można instalować na miejscu(ach) pasażera(ów) z przodu lub na miejscach 3. rzędu.(c) Przed montażem fotelika dziecięcego należy zapoznać się z obowiązującymi przepisami w danym kraju.U Miejsce przystosowane do instalacji uniwersalnego fotelika dziecięcego mocowanego za pomocą pasa bezpieczeństwa "tyłem do kierunku jazdy" i/lub "przodem do kierunku jazdy".UF Miejsce przystosowane do instalacji uniwersalnego fotelika dziecięcego mocowanego za pomocą pasa bezpieczeństwa "przodem do kierunku ja zdy ".X Miejsce nieprzystosowane do instalacji fotelika dziecięcego z podanej grupy wagowej.
Zamontować zagłówek na swoim miejscu po zdemontowaniu fotelika dziecięcego.
5
Bezpieczeństwo
Page 186 of 430

186
Proace_pl_Chap05_securite_ed01-2019

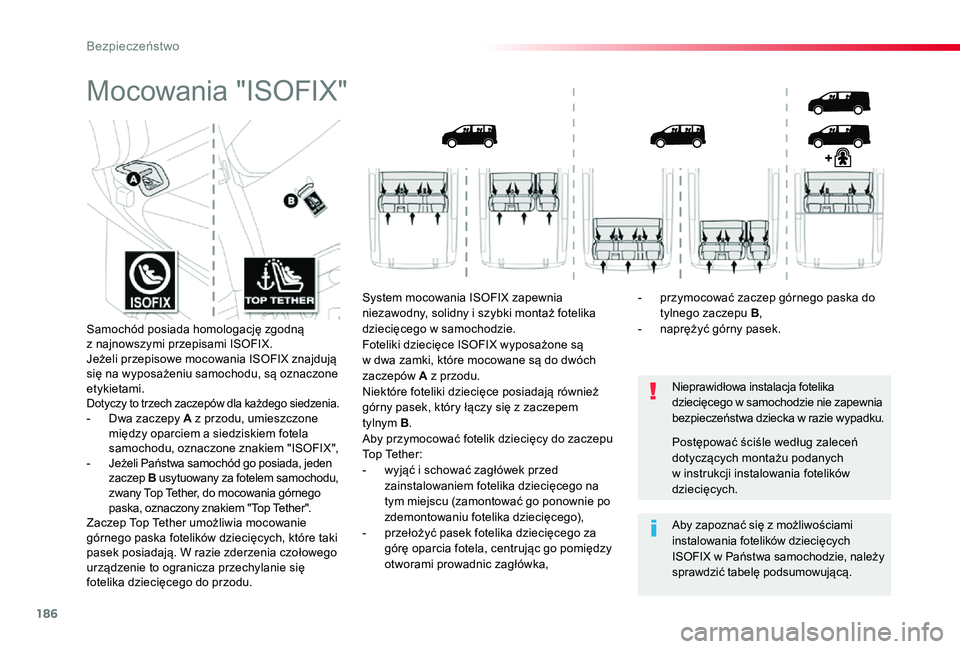

Mocowania "ISOFIX"
Nieprawidłowa instalacja fotelika dziecięcego w samochodzie nie zapewnia bezpieczeństwa dziecka w razie wypadku.
Aby zapoznać się z możliwościami instalowania fotelików dziecięcych ISOFIX w Państwa samochodzie, należy sprawdzić tabelę podsumowującą.
Postępować ściśle według zaleceń dotyczących montażu podanych w instrukcji instalowania fotelików dziecięcych.
Samochód posiada homologację zgodną z najnowszymi przepisami ISOFIX.Jeżeli przepisowe mocowania ISOFIX znajdują się na wyposażeniu samochodu, są oznaczone etykietami.Dotyczy to trzech zaczepów dla każdego siedzenia.- Dwa zaczepy A z przodu, umieszczone między oparciem a siedziskiem fotela samochodu, oznaczone znakiem "ISOFIX",- Jeżeli Państwa samochód go posiada, jeden zaczep B usytuowany za fotelem samochodu, zwany Top Tether, do mocowania górnego paska, oznaczony znakiem "Top Tether".Zaczep Top Tether umożliwia mocowanie górnego paska fotelików dziecięcych, które taki pasek posiadają. W razie zderzenia czołowego urządzenie to ogranicza przechylanie się fotelika dziecięcego do przodu.
System mocowania ISOFIX zapewnia niezawodny, solidny i szybki montaż fotelika dziecięcego w samochodzie.Foteliki dziecięce ISOFIX wyposażone są w dwa zamki, które mocowane są do dwóch zaczepów A z przodu.Niektóre foteliki dziecięce posiadają również górny pasek, który łączy się z zaczepem tylnym B.Aby przymocować fotelik dziecięcy do zaczepu
Top Tether:- wyjąć i schować zagłówek przed zainstalowaniem fotelika dziecięcego na tym miejscu (zamontować go ponownie po zdemontowaniu fotelika dziecięcego),- przełożyć pasek fotelika dziecięcego za górę oparcia fotela, centrując go pomiędzy otworami prowadnic zagłówka,
- przymocować zaczep górnego paska do tylnego zaczepu B,- naprężyć górny pasek.
Bezpieczeństwo
Page 187 of 430

187
Proace_pl_Chap05_securite_ed01-2019

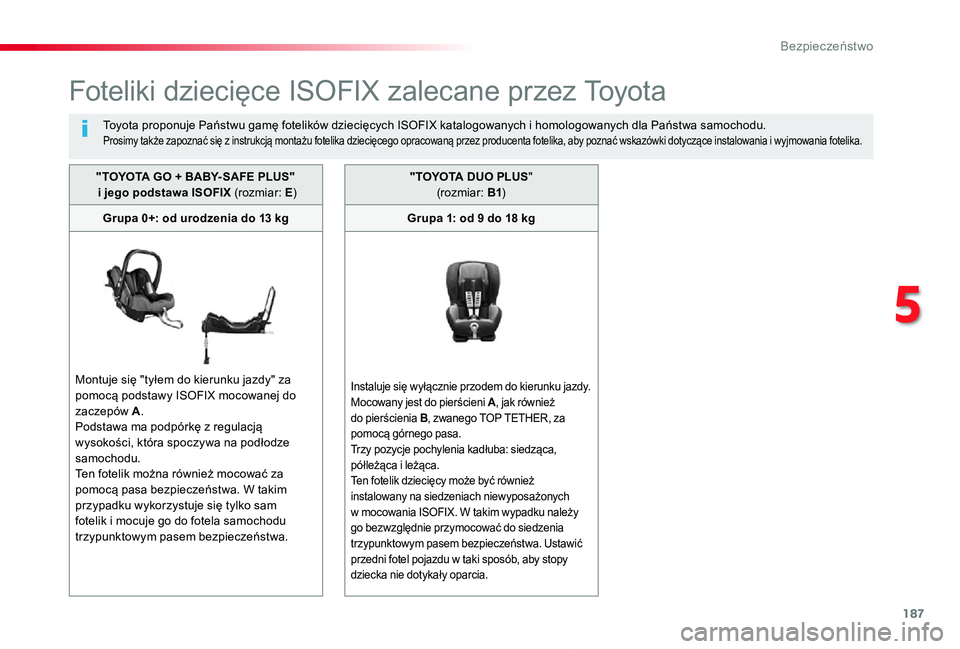

Foteliki dziecięce ISOFIX zalecane przez To y o t a
To y o t a proponuje Państwu gamę fotelików dziecięcych ISOFIX katalogowanych i homologowanych dla Państwa samochodu.Prosimy także zapoznać się z instrukcją montażu fotelika dziecięcego opracowaną przez producenta fotelika, aby poznać wskazówki dotyczące instalowania i wyjmowania fotelika.
"TOYOTA GO + BABY- SAFE PLUS" i jego podstawa ISOFIX (rozmiar: E)
Grupa 0+: od urodzenia do 13 kg
Montuje się "tyłem do kierunku jazdy" za pomocą podstawy ISOFIX mocowanej do zaczepów A.Podstawa ma podpórkę z regulacją wysokości, która spoczywa na podłodze
samochodu.Ten fotelik można również mocować za pomocą pasa bezpieczeństwa. W takim przypadku wykorzystuje się tylko sam fotelik i mocuje go do fotela samochodu trzypunktowym pasem bezpieczeństwa.
" T OYO TA DUO PLUS"(rozmiar: B1)
Grupa 1: od 9 do 18 kg
Instaluje się wyłącznie przodem do kierunku jazdy.Mocowany jest do pierścieni A, jak również do pierścienia B, zwanego TOP TETHER, za pomocą górnego pasa.Trzy pozycje pochylenia kadłuba: siedząca, półleżąca i leżąca.Ten fotelik dziecięcy może być również instalowany na siedzeniach niewyposażonych w mocowania ISOFIX. W takim wypadku należy go bezwzględnie przymocować do siedzenia trzypunktowym pasem bezpieczeństwa. Ustawić przedni fotel pojazdu w taki sposób, aby stopy dziecka nie dotykały oparcia.
5
Bezpieczeństwo
Page 188 of 430

188
Proace_pl_Chap05_securite_ed01-2019

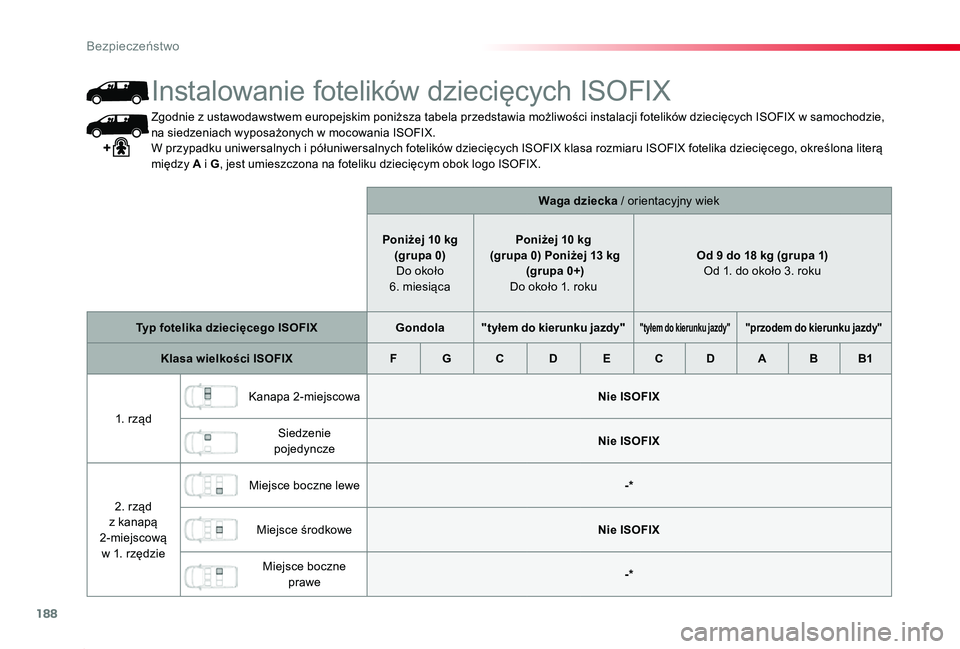

Zgodnie z ustawodawstwem europejskim poniższa tabela przedstawia możliwości instalacji fotelików dziecięcych ISOFIX w samochodzie, na siedzeniach wyposażonych w mocowania ISOFIX.W przypadku uniwersalnych i półuniwersalnych fotelików dziecięcych ISOFIX klasa rozmiaru ISOFIX fotelika dziecięcego, określona literą między A i G, jest umieszczona na foteliku dziecięcym obok logo ISOFIX.
Waga dziecka / orientacyjny wiek
Poniżej 10 kg(grupa 0) Do około 6. miesiąca
Poniżej 10 kg (grupa 0) Poniżej 13 kg (grupa 0+) Do około 1. roku
Od 9 do 18 kg (grupa 1) Od 1. do około 3. roku
Typ fotelika dziecięcego ISOFIXGondola"tyłem do kierunku jazdy""tyłem do kierunku jazdy""przodem do kierunku jazdy"
Klasa wielkości ISOFIXFGCDECDABB1
1. rzÄ…d
Kanapa 2-miejscowaNie ISOFIX
Siedzenie pojedynczeNie ISOFIX
2. rząd z kanapą 2-miejscową w 1. rzędzie
Miejsce boczne lewe-*
Miejsce środkoweNie ISOFIX
Miejsce boczne prawe-*
Instalowanie fotelików dziecięcych ISOFIX
Bezpieczeństwo
Page 189 of 430

189
Proace_pl_Chap05_securite_ed01-2019

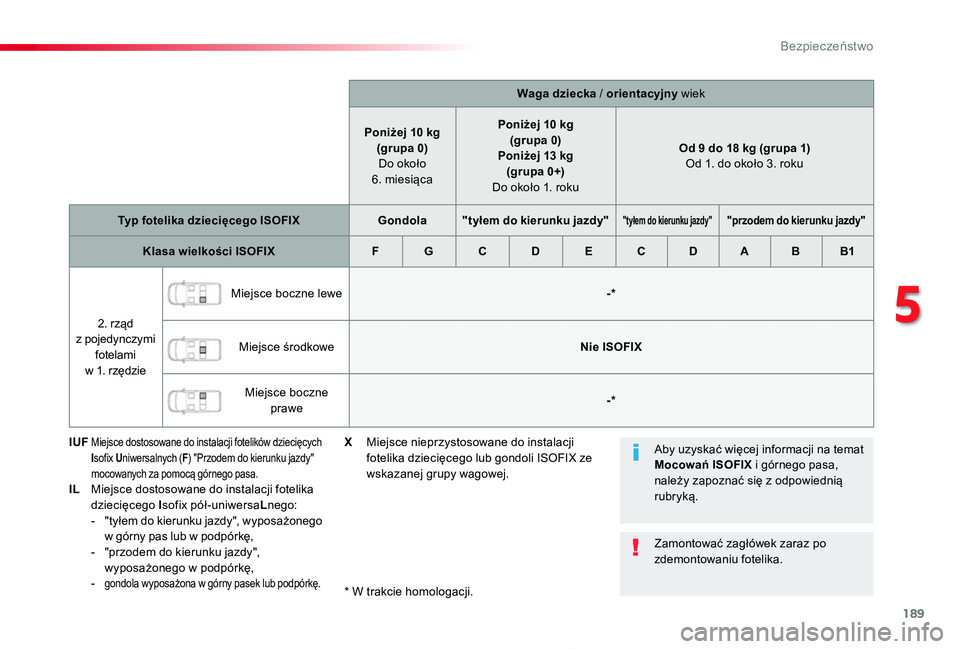

Waga dziecka / orientacyjny wiek
Poniżej 10 kg(grupa 0) Do około 6. miesiąca
Poniżej 10 kg(grupa 0)Poniżej 13 kg (grupa 0+) Do około 1. roku
Od 9 do 18 kg (grupa 1)Od 1. do około 3. roku
Typ fotelika dziecięcego ISOFIXGondola"tyłem do kierunku jazdy""tyłem do kierunku jazdy""przodem do kierunku jazdy"
Klasa wielkości ISOFIXFGCDECDABB1
2. rząd z pojedynczymi fotelami w 1. rzędzie
Miejsce boczne lewe-*
Miejsce środkoweNie ISOFIX
Miejsce boczne prawe-*
IUF Miejsce dostosowane do instalacji fotelików dziecięcych Isofix Uniwersalnych (F) "Przodem do kierunku jazdy" mocowanych za pomocą górnego pasa.IL Miejsce dostosowane do instalacji fotelika dziecięcego Isofix pół-uniwersaLnego:- "tyłem do kierunku jazdy", wyposażonego w górny pas lub w podpórkę,- "przodem do kierunku jazdy", wyposażonego w podpórkę,- gondola wyposażona w górny pasek lub podpórkę.* W trakcie homologacji.
Aby uzyskać więcej informacji na temat Mocowań ISOFIX i górnego pasa, należy zapoznać się z odpowiednią rubryką.
Zamontować zagłówek zaraz po zdemontowaniu fotelika.
X Miejsce nieprzystosowane do instalacji fotelika dziecięcego lub gondoli ISOFIX ze wskazanej grupy wagowej.
5
Bezpieczeństwo
Page 190 of 430

190
Proace_pl_Chap05_securite_ed01-2019

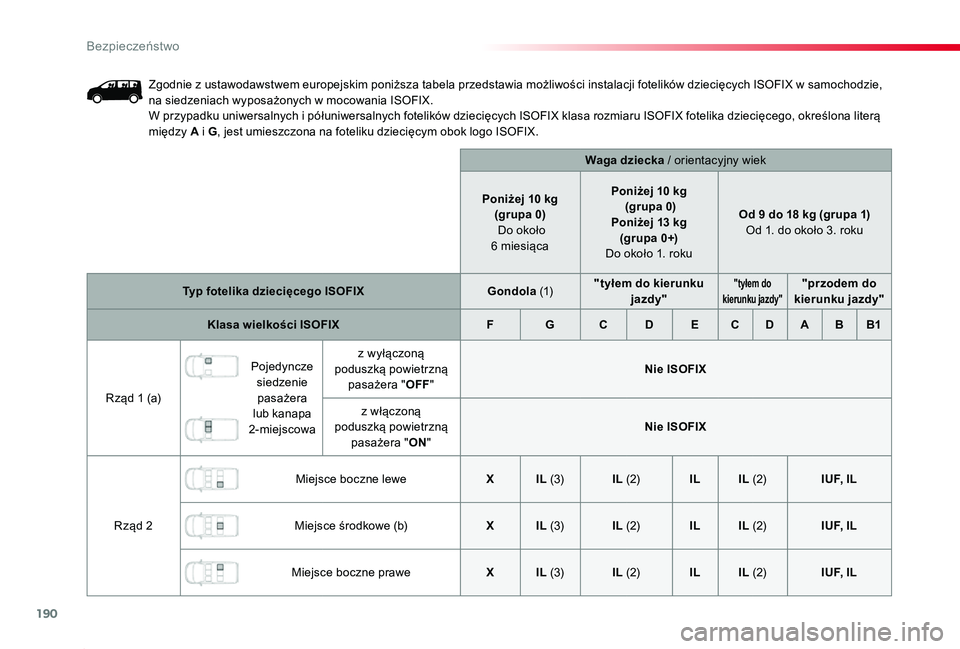

Zgodnie z ustawodawstwem europejskim poniższa tabela przedstawia możliwości instalacji fotelików dziecięcych ISOFIX w samochodzie, na siedzeniach wyposażonych w mocowania ISOFIX.W przypadku uniwersalnych i półuniwersalnych fotelików dziecięcych ISOFIX klasa rozmiaru ISOFIX fotelika dziecięcego, określona literą między A i G, jest umieszczona na foteliku dziecięcym obok logo ISOFIX.
Waga dziecka / orientacyjny wiek
Poniżej 10 kg(grupa 0) Do około 6 miesiąca
Poniżej 10 kg (grupa 0) Poniżej 13 kg (grupa 0+) Do około 1. roku
Od 9 do 18 kg (grupa 1) Od 1. do około 3. roku
Typ fotelika dziecięcego ISOFIXGondola (1)"tyłem do kierunku jazdy""tyłem do kierunku jazdy""przodem do kierunku jazdy"
Klasa wielkości ISOFIXFGCDECDABB1
RzÄ…d 1 (a)
Pojedyncze siedzenie pasażera lub kanapa 2-miejscowa
z wyłączoną poduszką powietrzną pasażera "OFF"Nie ISOFIX
z włączoną poduszką powietrzną pasażera "ON"Nie ISOFIX
RzÄ…d 2
Miejsce boczne leweXIL (3)IL (2)ILIL (2)IUF, IL
Miejsce środkowe (b)XIL (3)IL (2)ILIL (2)IUF, IL
Miejsce boczne praweXIL (3)IL (2)ILIL (2)IUF, IL
Bezpieczeństwo
