TOYOTA PROACE 2020 Instruksjoner for bruk (in Norwegian)

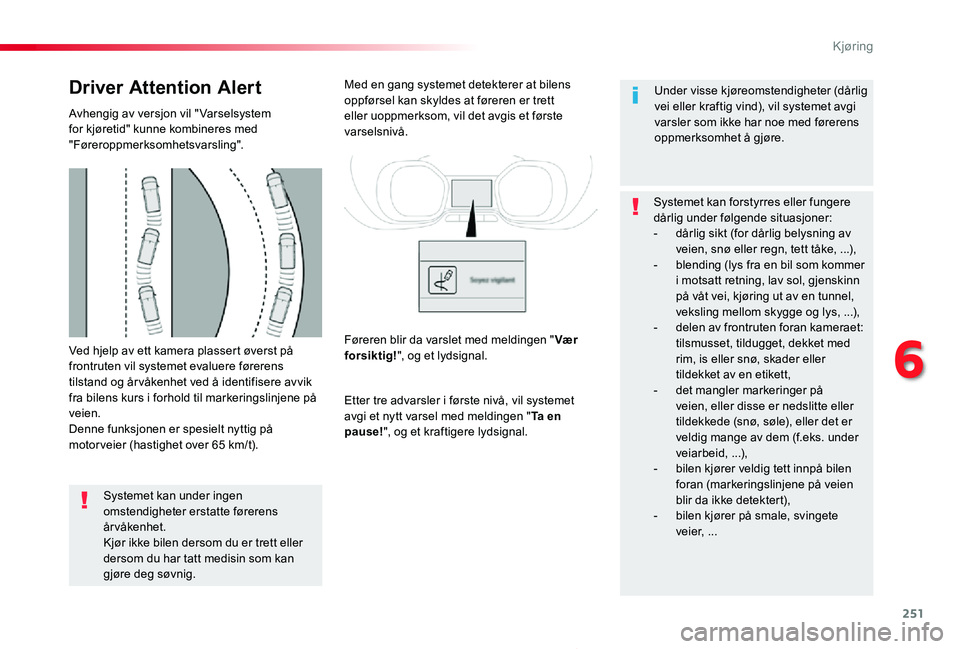

251
Proace_no_Chap06_conduite_ed01-2019
Ved hjelp av ett kamera plassert øverst på frontruten vil systemet evaluere førerens tilstand og år våkenhet ved å identifisere avvik fra bilens kurs i forhold til markeringslinjene på veien.Denne funksjonen er spesielt nyttig på motor veier (hastighet over 65 km/t).
Driver Attention Alert
Avhengig av versjon vil " Varselsystem for kjøretid" kunne kombineres med "Føreroppmerksomhetsvarsling".
Systemet kan under ingen omstendigheter erstatte førerens årvåkenhet.Kjør ikke bilen dersom du er trett eller dersom du har tatt medisin som kan gjøre deg søvnig.
Med en gang systemet detekterer at bilens oppførsel kan skyldes at føreren er trett eller uoppmerksom, vil det avgis et første varselsnivå.
Etter tre advarsler i første nivå, vil systemet avgi et nytt varsel med meldingen "Ta en pause!", og et kraftigere lydsignal.
Under visse kjøreomstendigheter (dårlig vei eller kraftig vind), vil systemet avgi varsler som ikke har noe med førerens oppmerksomhet å gjøre.
Systemet kan forstyrres eller fungere dårlig under følgende situasjoner:- dårlig sikt (for dårlig belysning av veien, snø eller regn, tett tåke, ...),- blending (lys fra en bil som kommer i motsatt retning, lav sol, gjenskinn på våt vei, kjøring ut av en tunnel, veksling mellom skygge og lys, ...),- delen av frontruten foran kameraet: tilsmusset, tildugget, dekket med rim, is eller snø, skader eller tildekket av en etikett,- det mangler markeringer på veien, eller disse er nedslitte eller tildekkede (snø, søle), eller det er veldig mange av dem (f.eks. under
veiarbeid, ...),- bilen kjører veldig tett innpå bilen foran (markeringslinjene på veien blir da ikke detektert),- bilen kjører på smale, svingete veier, ...
Føreren blir da varslet med meldingen "Vær forsiktig!", og et lydsignal.
6
Kjøring

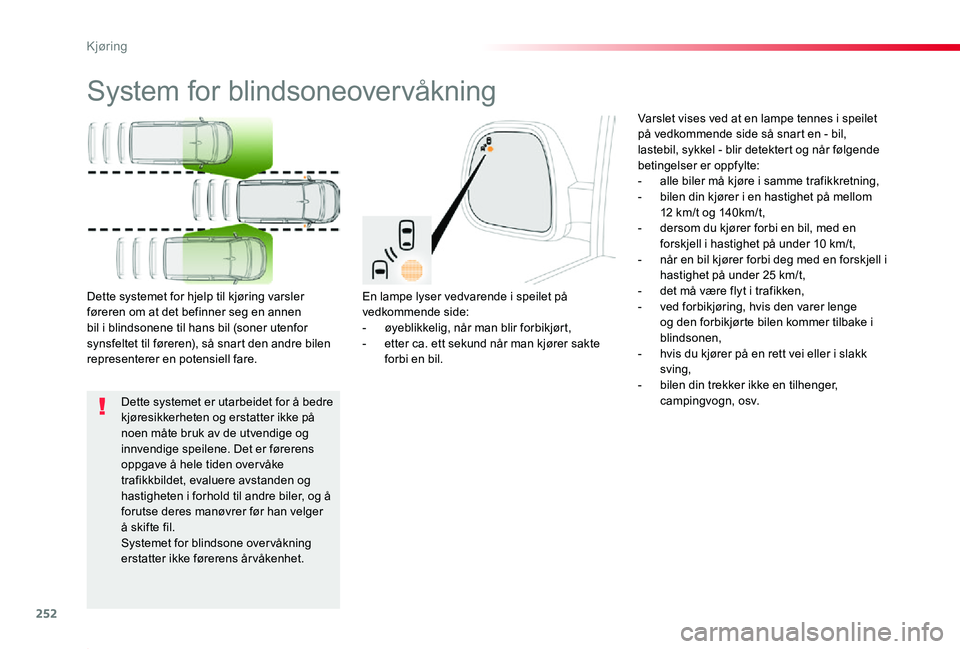

252
Proace_no_Chap06_conduite_ed01-2019
System for blindsoneovervåkning
En lampe lyser vedvarende i speilet på vedkommende side:- øyeblikkelig, når man blir forbikjørt,- etter ca. ett sekund når man kjører sakte forbi en bil.
Dette systemet for hjelp til kjøring varsler føreren om at det befinner seg en annen bil i blindsonene til hans bil (soner utenfor synsfeltet til føreren), så snart den andre bilen representerer en potensiell fare.
Varslet vises ved at en lampe tennes i speilet på vedkommende side så snart en - bil, lastebil, sykkel - blir detektert og når følgende betingelser er oppfylte:- alle biler må kjøre i samme trafikkretning,- bilen din kjører i en hastighet på mellom 12 km/t og 140km/t,- dersom du kjører forbi en bil, med en forskjell i hastighet på under 10 km/t,- når en bil kjører forbi deg med en forskjell i hastighet på under 25 km/t,- det må være flyt i trafikken,- ved forbikjøring, hvis den varer lenge og den forbikjørte bilen kommer tilbake i blindsonen,- hvis du kjører på en rett vei eller i slakk sving,- bilen din trekker ikke en tilhenger, campingvogn, osv.Dette systemet er utarbeidet for å bedre kjøresikkerheten og erstatter ikke på noen måte bruk av de utvendige og innvendige speilene. Det er førerens oppgave å hele tiden over våke trafikkbildet, evaluere avstanden og hastigheten i forhold til andre biler, og å forutse deres manøvrer før han velger å skifte fil.Systemet for blindsone over våkning erstatter ikke førerens årvåkenhet.
Kjøring

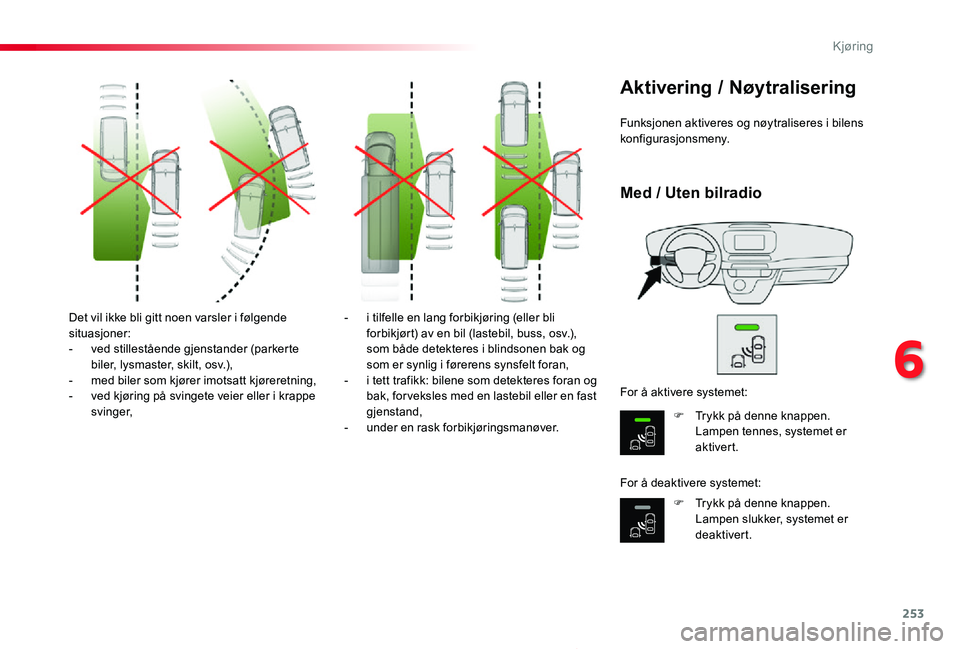

253
Proace_no_Chap06_conduite_ed01-2019
Det vil ikke bli gitt noen varsler i følgende situasjoner:- ved stillestående gjenstander (parkerte biler, lysmaster, skilt, osv.),- med biler som kjører imotsatt kjøreretning,- ved kjøring på svingete veier eller i krappe svinger,
- i tilfelle en lang forbikjøring (eller bli forbikjørt) av en bil (lastebil, buss, osv.), som både detekteres i blindsonen bak og som er synlig i førerens synsfelt foran,- i tett trafikk: bilene som detekteres foran og bak, for veksles med en lastebil eller en fast gjenstand,- under en rask forbikjøringsmanøver.
Funksjonen aktiveres og nøytraliseres i bilens konfigurasjonsmeny.
Aktivering / Nøytralisering
F Trykk på denne knappen. Lampen tennes, systemet er
aktivert.
F Trykk på denne knappen. Lampen slukker, systemet er deaktivert.
For å aktivere systemet:
For å deaktivere systemet:
Med / Uten bilradio
6
Kjøring

254
Proace_no_Chap06_conduite_ed01-2019
Funksjonsfeil
Sørg for at den kontrolleres av autorisert Toyota-forhandler/verksted eller en annen behørig kvalifisert og profesjonelt utstyrt faginstans.
Systemet kan forstyrres midlertidig under visse klimatiske forhold (regn, hagel, osv.).Spesielt kjøring på våt vei eller overgang fra et tørt område til et vått område, kan gi falske varsler (en vannsprut i blindsonen kan tolkes som en bil).Når været er dårlig eller om vinteren, påse at følerne ikke tildekkes med skitt, frost eller snø.Påse at varslingsområdet, som befinner seg på det utvendige speilet, likeledes detekteringsområdene, som befinner seg på støtfangerene foran og bak, ikke tildekkes av etiketter eller andre gjenstander; disse kan risikerer å forstyrre systemets funksjon.
Avhengig av bilens utstyr:
Med berøringsskjerm
Ved funksjonsfeil vil lampen(e) blinke.
Lampen på denne knappen blinker og det gis en melding, samtidig som det avgis et lydsignal.
Systemets tilstand lagres når tenningen s l å s av.
Systemet nøytraliseres automatisk ved trekking av en tilhenger med et tilhengerfeste godkjent av Toyota-forhandlernett.
Høytr ykksvaskUnder vask av bilen din, hold vannstrålen minst 30 cm vekk
fra følerne for å unngå skade på sensorene.
ellerAktivering eller deaktivering konfigureres på bilens konfigurasjonsmeny.
Kjøring

255
Proace_no_Chap06_conduite_ed01-2019
Ved hjelp av sensorer som er montert i støtfangeren, varsler denne funksjonen om hindringer i nærheten (eksempler: fotgjenger, kjøretøy, tre, gjerde, m.m.) som kommer inn i detekteringsfeltet.Visse typer hindringer (eksempler: en påle, en oppmerkingskjegle eller lignende) kan detekteres i begynnelsen, men ikke lenger på slutten av manøveren hvis de befinner seg i blindsonen til detekteringsfeltet.
Parkeringsassistanse
Parkeringsassistansen aktiveres når bilen settes i revers.Dette bekreftes med et lydsignal.Parkeringsassistansen deaktiveres når bilen ikke lenger er i revers.
Lydsignal
Parkeringsassistanse bak
Det kompletterer lydsignalet ved å vise segmenter i displayet eller i instrumentpanelet, som vises nærmere og nærmere bilen. Når bilen er helt nær hindringen, vises symbolet " Fare".
Grafisk hjelp
Denne funksjonen kan under ingen omstendigheter erstatte førerens årvåkenhet.
Hindringen lokaliseres i henhold til et lydsignal som øker i hyppighet etterhvert som bilen nærmer seg hindringen.Lyden fra høyttaleren (høyre eller venstre) gjør det mulig å lokalisere på hvilken side hindringen befinner seg.Når det er mindre enn cirka 30 cm mellom bilen og hindringen, lyder varselsignalet kontinuerlig.
6
Kjøring

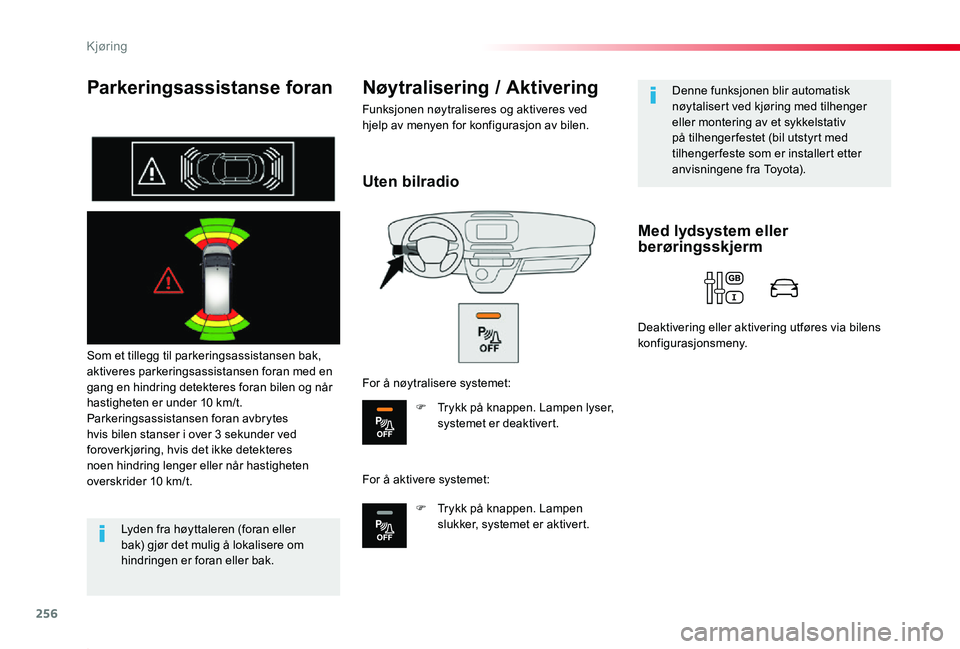

256
Proace_no_Chap06_conduite_ed01-2019
Parkeringsassistanse foran
Som et tillegg til parkeringsassistansen bak, aktiveres parkeringsassistansen foran med en gang en hindring detekteres foran bilen og når hastigheten er under 10 km/t.Parkeringsassistansen foran avbrytes hvis bilen stanser i over 3 sekunder ved foroverkjøring, hvis det ikke detekteres noen hindring lenger eller når hastigheten overskrider 10 km/t.
Nøytralisering / Aktivering
Funksjonen nøytraliseres og aktiveres ved hjelp av menyen for konfigurasjon av bilen.
Lyden fra høyttaleren (foran eller bak) gjør det mulig å lokalisere om hindringen er foran eller bak.
Denne funksjonen blir automatisk nøytalisert ved kjøring med tilhenger eller montering av et sykkelstativ på tilhenger festet (bil utstyrt med tilhengerfeste som er installert etter anvisningene fra Toyota).Uten bilradio
For å nøytralisere systemet:
F Trykk på knappen. Lampen lyser, systemet er deaktivert.
For å aktivere systemet:
F Trykk på knappen. Lampen slukker, systemet er aktivert.
Med lydsystem eller berøringsskjerm
Deaktivering eller aktivering utføres via bilens konfigurasjonsmeny.
Kjøring

257
Proace_no_Chap06_conduite_ed01-2019
Funksjonsfeil indikeres når bilen settes i revers, og avhengig av utstyr, ved at:
Kontakt autorisert Toyota-forhandler/verksted, eller en annen behørig kvalifisert og profesjonelt utstyrt faginstans.
Denne lampen lyser og det vises en melding, samtidig som det avgis et lydsignal.
Lampen på denne knappen blinker og det vises en melding, samtidig som det avgis et lydsignal.
I dårlig vær eller om vinteren, kontroller at sensorene ikke er tildekket av søle, frost eller snø. Dersom det lyder et langt pipesignal når du setter bilen i revers, kan det bety at sensorene er tilsmusset.Visse lydkilder rundt bilen (motorsykkel, lastebil, steinbor, osv.) kan utløse lydsignalene til parkeringsassistansen.
Høytr ykksvaskUnder vask av bilen din, hold vannstrålen minst 30 cm unna sensorene. Hvis den plasseres næremre, risikerer du å skade disse sensorene.
Funksjonsfeil
6
Kjøring

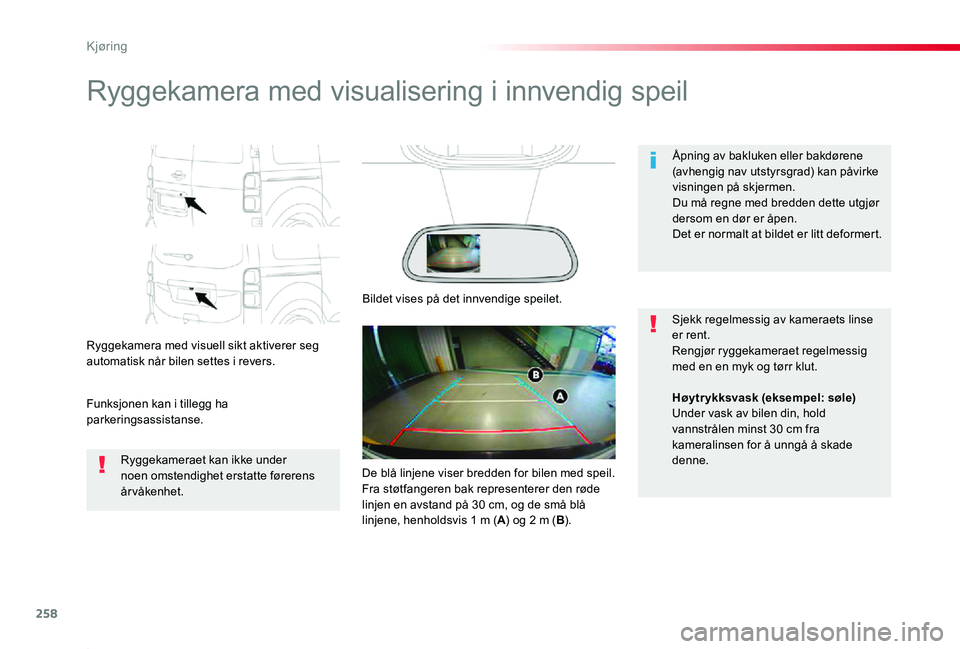

258
Proace_no_Chap06_conduite_ed01-2019
Ryggekamera med visualisering i innvendig speil
Ryggekamera med visuell sikt aktiverer seg automatisk når bilen settes i revers.
Funksjonen kan i tillegg ha parkeringsassistanse.
Åpning av bakluken eller bakdørene (avhengig nav utstyrsgrad) kan påvirke visningen på skjermen.Du må regne med bredden dette utgjør dersom en dør er åpen.Det er normalt at bildet er litt deformert.
Ryggekameraet kan ikke under noen omstendighet erstatte førerens årvåkenhet.
Sjekk regelmessig av kameraets linse er rent.Rengjør ryggekameraet regelmessig med en en myk og tørr klut.
Bildet vises på det innvendige speilet.
Høytrykksvask (eksempel: søle)Under vask av bilen din, hold vannstrålen minst 30 cm fra
kameralinsen for å unngå å skade denne.De blå linjene viser bredden for bilen med speil.Fra støtfangeren bak representerer den røde linjen en avstand på 30 cm, og de små blå linjene, henholdsvis 1 m (A) og 2 m (B).
Kjøring

259
Proace_no_Chap06_conduite_ed01-2019
180° sikt bakover
Dette systemet gjør det mulig å se på skjermen forholdene rundt bilen ved hjelp av kameraer som er plassert bak på bilen. Ryggesensorene i støtfangeren bak og/eller foran kompletterer informasjonen om forholdene sett ovenfra (høyre side).I tillegg til sikten ovenfra (høyre side) kan det vises flere forskjellige typer sikt (venstre side):- standard sikt bakover,- 180° sikt bakover,- rekonstituert zoom bakover.
Prinsippet med
rekonstituering av bilde
Systemet viser en kontekstuell sikt (venstre del), smat bilen sett ovenfra med de nærmeste omgivelser.Den AUTOmatiske mmodus er aktivert som standard.I denne modus velger systemet det beste bildet som skal vises (standard eller zoom), avhengig av informasjonen som gis av parkeringsassistansen.180°-sikten er tilgjengelig via menyene.
Visningen forsvinner når bilen kommer opp i en hastighet på over 10 km/t.Funksjonen deaktiveres automatisk ca. 7 sekunder etter at bilen blir tatt
ut av revers, elelr når en dør eller koffertlokket åpnes.
Dette systemet er en visuell hjelp, og kan under ingen omstendigheter erstatte førerens oppmerksomhet.Bildene som gis av kameraet kan virke deformerte på grunn av omgivelsene (utvendige forhold, kjøremodus, ...).Skyggesoner når det er sol, eller utilstrekkellige lysforhold, kan formørke bildet og redusere kontrastene.
Systemet bruker kameraet bak til å registrere forholdene rundt bilen under manøvreringen. Det rekonstitueres et bilde av bilen sett ovenfra i dens umiddelbare omgivelser (mellom blå klammer. Dette gjøres i sanntid under manøvreringen.Denne representasjonen gjør det enklere å plassere bilen under parkering, og å se alle hindringer som måtte befinne seg i nærheten.Det rekonstituerte bildet slettes automatisk dersom bilen står lenge stille.
6
Kjøring

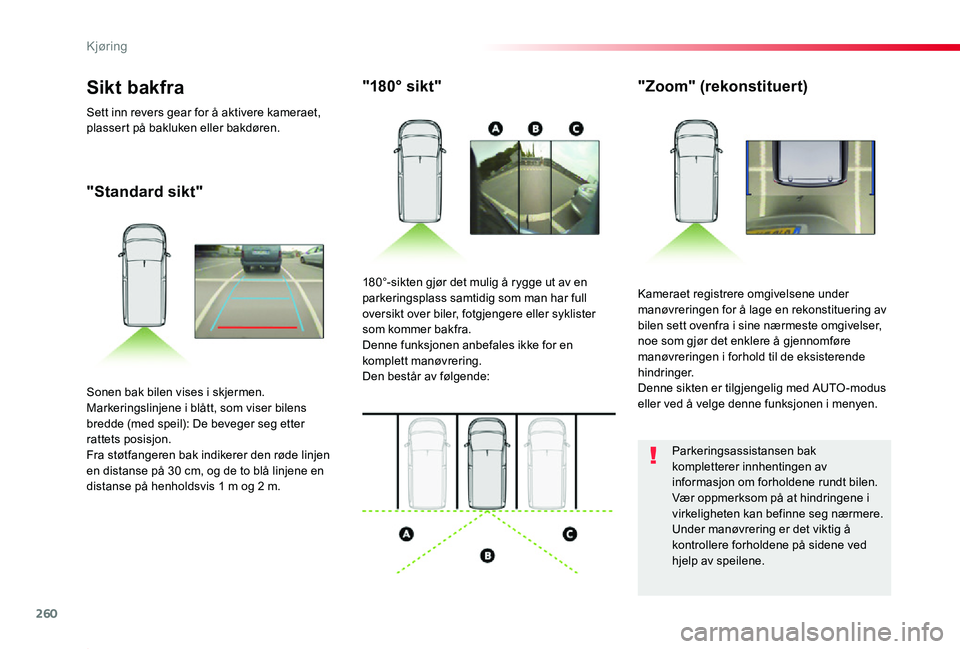

260
Proace_no_Chap06_conduite_ed01-2019
"Standard sikt"
"180° sikt""Zoom" (rekonstituert)
Kameraet registrere omgivelsene under manøvreringen for å lage en rekonstituering av bilen sett ovenfra i sine nærmeste omgivelser, noe som gjør det enklere å gjennomføre manøvreringen i forhold til de eksisterende hindringer.Denne sikten er tilgjengelig med AUTO -modus eller ved å velge denne funksjonen i menyen.
180°-sikten gjør det mulig å rygge ut av en parkeringsplass samtidig som man har full oversikt over biler, fotgjengere eller syklister som kommer bakfra.Denne funksjonen anbefales ikke for en komplett manøvrering.Den består av følgende:
Sonen bak bilen vises i skjermen.Markeringslinjene i blått, som viser bilens bredde (med speil): De beveger seg etter rattets posisjon.Fra støtfangeren bak indikerer den røde linjen en distanse på 30 cm, og de to blå linjene en distanse på henholdsvis 1 m og 2 m.
Sikt bakfra
Sett inn revers gear for å aktivere kameraet, plassert på bakluken eller bakdøren.
Parkeringsassistansen bak kompletterer innhentingen av informasjon om forholdene rundt bilen.Vær oppmerksom på at hindringene i virkeligheten kan befinne seg nærmere.Under manøvrering er det viktig å
kontrollere forholdene på sidene ved hjelp av speilene.
Kjøring
