TOYOTA PROACE 2020 Omistajan Käsikirja (in Finnish)

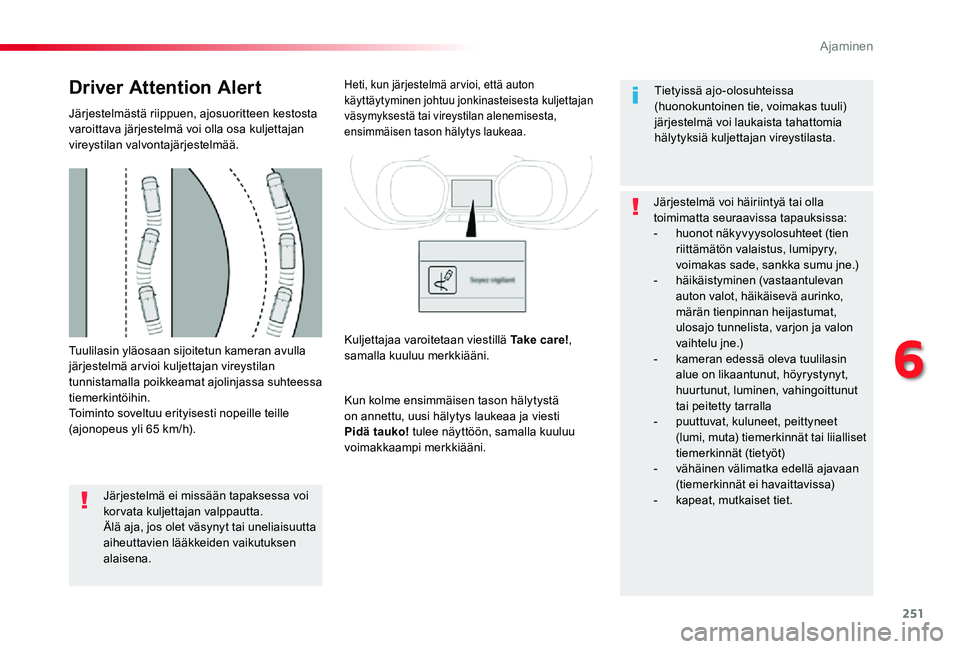

251
Proace_fi_Chap06_conduite_ed2019_V02
Tuulilasin yläosaan sijoitetun kameran avulla järjestelmä arvioi kuljettajan vireystilan tunnistamalla poikkeamat ajolinjassa suhteessa tiemerkintöihin.Toiminto soveltuu erityisesti nopeille teille (ajonopeus yli 65 km/h).
Driver Attention Alert
Järjestelmästä riippuen, ajosuoritteen kestosta varoittava järjestelmä voi olla osa kuljettajan vireystilan valvontajärjestelmää.
Järjestelmä ei missään tapaksessa voi korvata kuljettajan valppautta.Älä aja, jos olet väsynyt tai uneliaisuutta aiheuttavien lääkkeiden vaikutuksen alaisena.
Heti, kun järjestelmä ar vioi, että auton käyttäytyminen johtuu jonkinasteisesta kuljettajan väsymyksestä tai vireystilan alenemisesta, ensimmäisen tason hälytys laukeaa.
Kun kolme ensimmäisen tason hälytystä on annettu, uusi hälytys laukeaa ja viesti Pidä tauko! tulee näyttöön, samalla kuuluu
voimakkaampi merkkiääni.
Tietyissä ajo-olosuhteissa (huonokuntoinen tie, voimakas tuuli) järjestelmä voi laukaista tahattomia hälytyksiä kuljettajan vireystilasta.
Järjestelmä voi häiriintyä tai olla toimimatta seuraavissa tapauksissa:- huonot näkyvyysolosuhteet (tien riittämätön valaistus, lumipyry, voimakas sade, sankka sumu jne.)- häikäistyminen (vastaantulevan auton valot, häikäisevä aurinko, märän tienpinnan heijastumat, ulosajo tunnelista, varjon ja valon vaihtelu jne.)- kameran edessä oleva tuulilasin alue on likaantunut, höyrystynyt, huurtunut, luminen, vahingoittunut tai peitetty tarralla- puuttuvat, kuluneet, peittyneet (lumi, muta) tiemerkinnät tai liialliset
tiemerkinnät (tietyöt)- vähäinen välimatka edellä ajavaan (tiemerkinnät ei havaittavissa)- kapeat, mutkaiset tiet.
Kuljettajaa varoitetaan viestillä Ta k e c a r e !, samalla kuuluu merkkiääni.
6
Ajaminen

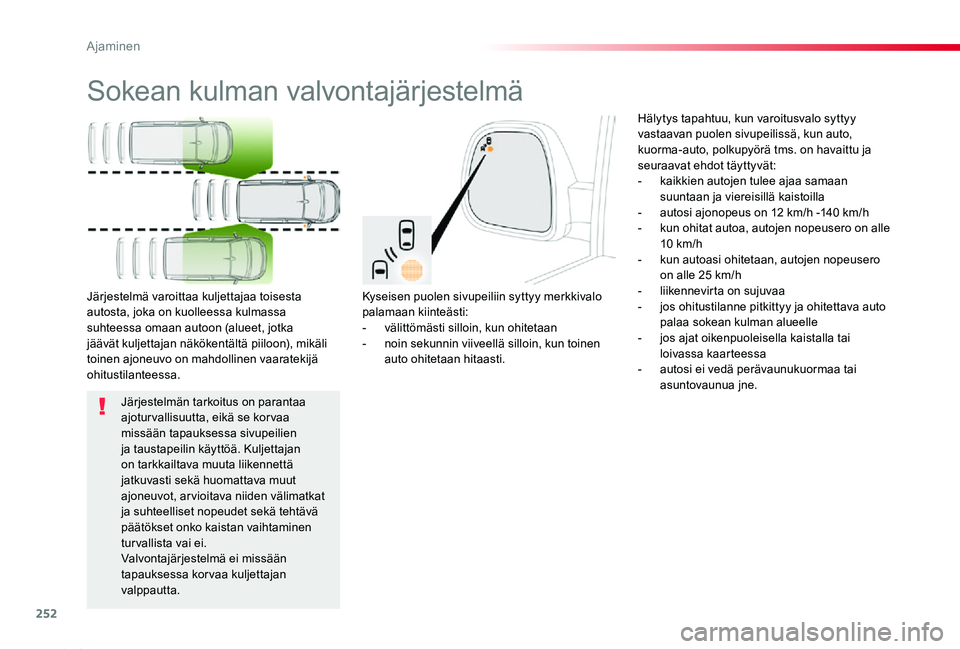

252
Proace_fi_Chap06_conduite_ed2019_V02
Sokean kulman valvontajärjestelmä
Kyseisen puolen sivupeiliin syttyy merkkivalo palamaan kiinteästi:- välittömästi silloin, kun ohitetaan- noin sekunnin viiveellä silloin, kun toinen auto ohitetaan hitaasti.
Järjestelmä varoittaa kuljettajaa toisesta autosta, joka on kuolleessa kulmassa suhteessa omaan autoon (alueet, jotka jäävät kuljettajan näkökentältä piiloon), mikäli toinen ajoneuvo on mahdollinen vaaratekijä ohitustilanteessa.
Hälytys tapahtuu, kun varoitusvalo syttyy vastaavan puolen sivupeilissä, kun auto, kuorma-auto, polkupyörä tms. on havaittu ja seuraavat ehdot täyttyvät:- kaikkien autojen tulee ajaa samaan suuntaan ja viereisillä kaistoilla- autosi ajonopeus on 12 km/h -140 km/h- kun ohitat autoa, autojen nopeusero on alle 10 km/h- kun autoasi ohitetaan, autojen nopeusero on alle 25 km/h- liikennevirta on sujuvaa- jos ohitustilanne pitkittyy ja ohitettava auto palaa sokean kulman alueelle- jos ajat oikenpuoleisella kaistalla tai loivassa kaarteessa- autosi ei vedä perävaunukuormaa tai asuntovaunua jne.
Järjestelmän tarkoitus on parantaa ajoturvallisuutta, eikä se korvaa missään tapauksessa sivupeilien ja taustapeilin käyttöä. Kuljettajan on tarkkailtava muuta liikennettä jatkuvasti sekä huomattava muut ajoneuvot, arvioitava niiden välimatkat ja suhteelliset nopeudet sekä tehtävä päätökset onko kaistan vaihtaminen tur vallista vai ei.Valvontajärjestelmä ei missään tapauksessa korvaa kuljettajan valppautta.
Ajaminen

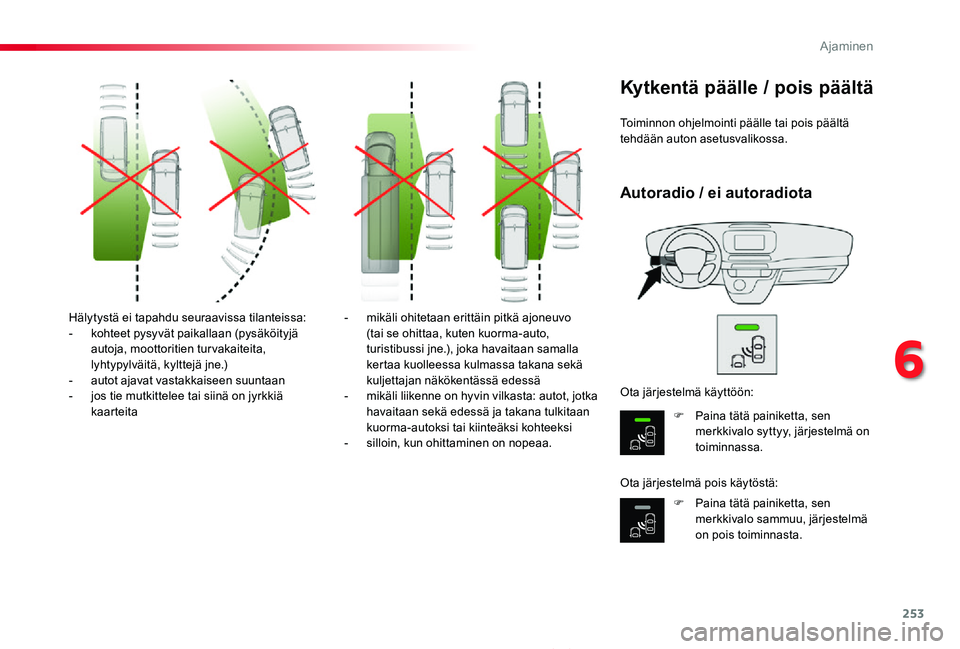

253
Proace_fi_Chap06_conduite_ed2019_V02
Hälytystä ei tapahdu seuraavissa tilanteissa:- kohteet pysyvät paikallaan (pysäköityjä autoja, moottoritien turvakaiteita, lyhtypylväitä, kylttejä jne.)- autot ajavat vastakkaiseen suuntaan- jos tie mutkittelee tai siinä on jyrkkiä kaarteita
- mikäli ohitetaan erittäin pitkä ajoneuvo (tai se ohittaa, kuten kuorma-auto, turistibussi jne.), joka havaitaan samalla kertaa kuolleessa kulmassa takana sekä kuljettajan näkökentässä edessä- mikäli liikenne on hyvin vilkasta: autot, jotka havaitaan sekä edessä ja takana tulkitaan kuorma-autoksi tai kiinteäksi kohteeksi- silloin, kun ohittaminen on nopeaa.
Toiminnon ohjelmointi päälle tai pois päältä tehdään auton asetusvalikossa.
Kytkentä päälle / pois päältä
F Paina tätä painiketta, sen merkkivalo syttyy, järjestelmä on
toiminnassa.
F Paina tätä painiketta, sen merkkivalo sammuu, järjestelmä on pois toiminnasta.
Ota järjestelmä käyttöön:
Ota järjestelmä pois käytöstä:
Autoradio / ei autoradiota
6
Ajaminen

254
Proace_fi_Chap06_conduite_ed2019_V02
Toimintahäiriö
Tarkastuta se valtuutetulla Toyota-jälleenmyyjällä tai -korjaamolla tai muussa ammattitaitoisessa ja hyvin varustetussa korjaamossa.
Järjestelmä voi ohimenevästi häiriintyä tietyissä ilmasto-olosuhteissa (sade, raekuuro jne.).Erityisesti ajettaessa märällä tiellä tai kun ajetaan kuivalta tieltä märälle tienpinnalle, voi syntyä aiheettomia hälytyksiä (esim. kuolleessa kulmassa syntyy vesipisarapilvi, jonka järjestelmä tulkitsee autoksi).Huonolla säällä tai talvisäässä huolehdi, että tunnistimet eivät ole kuran, huurteen tai lumen peittämiä.Älä peitä tarroilla tai muilla esineillä varoitusaluetta, joka sijaitsee sivupeilien yläpuolella, älä myöskään peitä havainnointialueita, jotka sijaitsevat etu- ja takapuskurissa; ne voivat haitata järjestelmän moitteetonta toimintaa.
Auton varustetasosta riippuen:
Kosketusnäytöllä
Mikäli ilmenee toimintahäiriö, tämä merkkivalo vilkkuu/nämä merkkivalot vilkkuvat.
Painikkeen merkkivalo vilkkuu ja viesti tulee näkyviin, samalla kuuluu merkkiääni.
Sytytysvirran katketessa toiminnan tila jää muistiin.
Järjestelmä kytkeytyy automaattisesti pois päältä, mikäli auto vetää perävaunukuormaa Toyota-verkoston hyväksymällä vetolaitteella.
Auton peseminen painepesullaAutoa pestessä pidä vesisuihku vähintään 30 cm:n etäisyydellä
tunnistimista, jotta ne eivät vahingoitu.
taiToiminto kytketään päälle ja pois auton asetusvalikossa.
Ajaminen

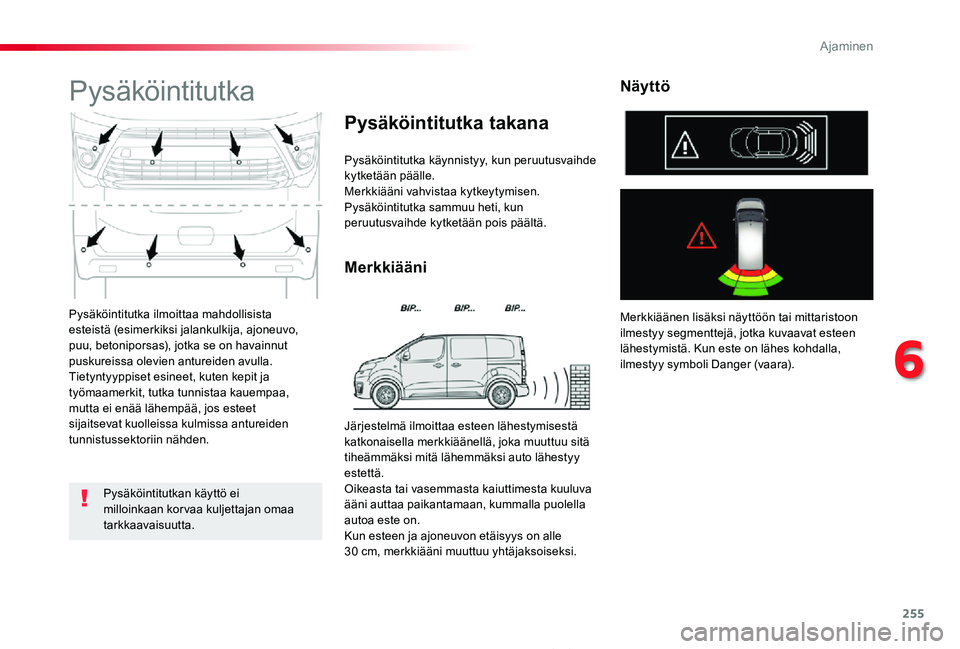

255
Proace_fi_Chap06_conduite_ed2019_V02
Pysäköintitutka ilmoittaa mahdollisista esteistä (esimerkiksi jalankulkija, ajoneuvo, puu, betoniporsas), jotka se on havainnut puskureissa olevien antureiden avulla.Tietyntyyppiset esineet, kuten kepit ja työmaamerkit, tutka tunnistaa kauempaa, mutta ei enää lähempää, jos esteet sijaitsevat kuolleissa kulmissa antureiden tunnistussektoriin nähden.
Pysäköintitutka
Pysäköintitutka käynnistyy, kun peruutusvaihde kytketään päälle.Merkkiääni vahvistaa kytkeytymisen.Pysäköintitutka sammuu heti, kun peruutusvaihde kytketään pois päältä.
Merkkiääni
Pysäköintitutka takana
Merkkiäänen lisäksi näyttöön tai mittaristoon ilmestyy segmenttejä, jotka kuvaavat esteen lähestymistä. Kun este on lähes kohdalla, ilmestyy symboli Danger (vaara).
Näyttö
Pysäköintitutkan käyttö ei milloinkaan korvaa kuljettajan omaa tarkkaavaisuutta.
Järjestelmä ilmoittaa esteen lähestymisestä katkonaisella merkkiäänellä, joka muuttuu sitä tiheämmäksi mitä lähemmäksi auto lähestyy estettä.Oikeasta tai vasemmasta kaiuttimesta kuuluva ääni auttaa paikantamaan, kummalla puolella autoa este on.Kun esteen ja ajoneuvon etäisyys on alle 30 cm, merkkiääni muuttuu yhtäjaksoiseksi.
6
Ajaminen

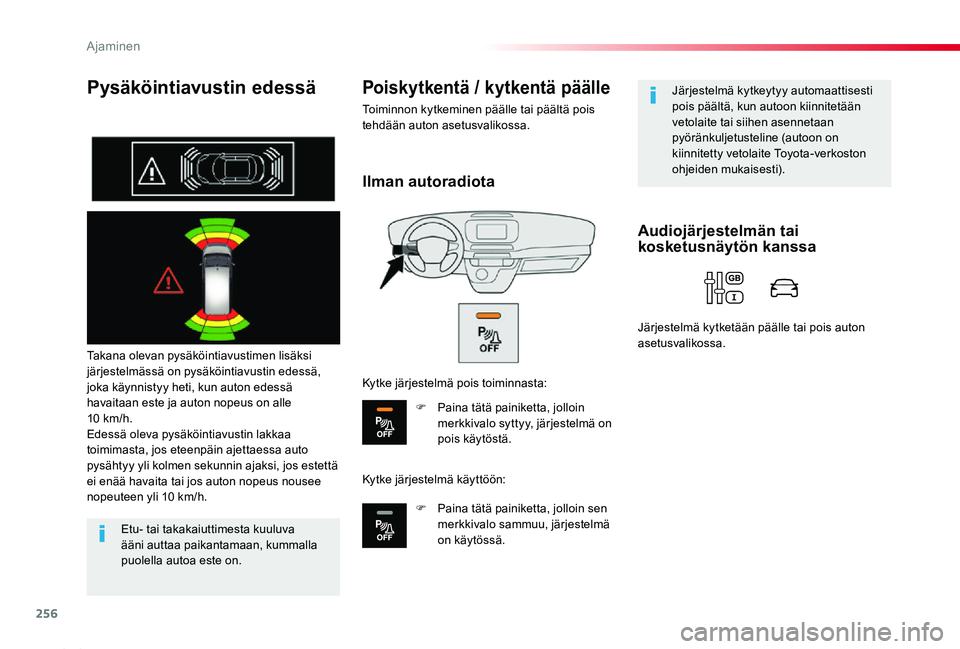

256
Proace_fi_Chap06_conduite_ed2019_V02
Pysäköintiavustin edessä
Takana olevan pysäköintiavustimen lisäksi järjestelmässä on pysäköintiavustin edessä, joka käynnistyy heti, kun auton edessä havaitaan este ja auton nopeus on alle 10 km/h.Edessä oleva pysäköintiavustin lakkaa toimimasta, jos eteenpäin ajettaessa auto pysähtyy yli kolmen sekunnin ajaksi, jos estettä ei enää havaita tai jos auton nopeus nousee nopeuteen yli 10 km/h.
Poiskytkentä / kytkentä päälle
Toiminnon kytkeminen päälle tai päältä pois tehdään auton asetusvalikossa.
Etu- tai takakaiuttimesta kuuluva ääni auttaa paikantamaan, kummalla puolella autoa este on.
Järjestelmä kytkeytyy automaattisesti pois päältä, kun autoon kiinnitetään vetolaite tai siihen asennetaan pyöränkuljetusteline (autoon on kiinnitetty vetolaite Toyota-verkoston ohjeiden mukaisesti).Ilman autoradiota
Kytke järjestelmä pois toiminnasta:
F Paina tätä painiketta, jolloin merkkivalo syttyy, järjestelmä on pois käytöstä.
Kytke järjestelmä käyttöön:
F Paina tätä painiketta, jolloin sen merkkivalo sammuu, järjestelmä on käytössä.
Audiojärjestelmän tai kosketusnäytön kanssa
Järjestelmä kytketään päälle tai pois auton asetusvalikossa.
Ajaminen

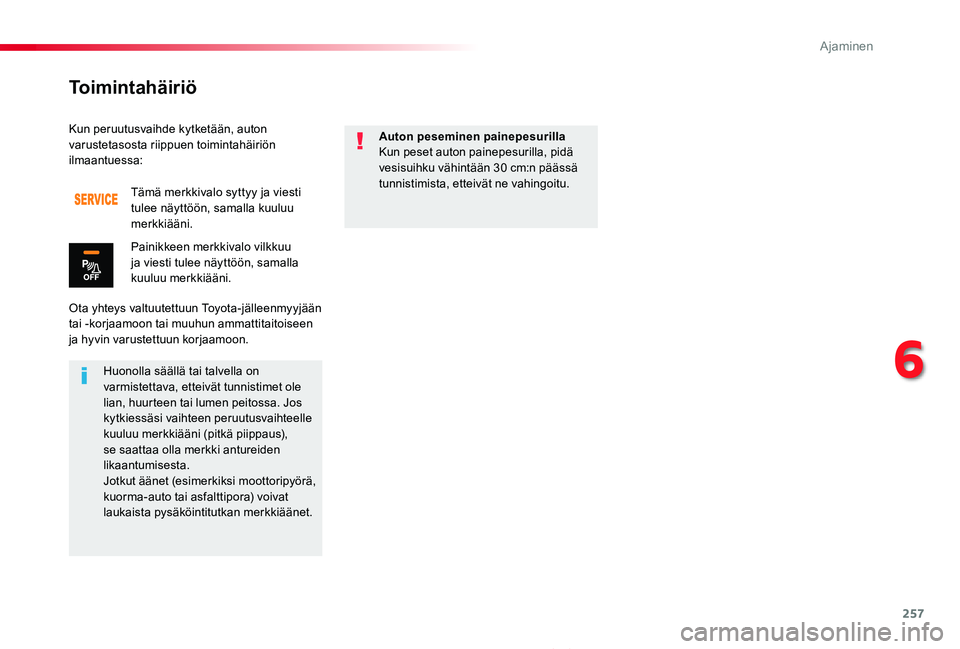

257
Proace_fi_Chap06_conduite_ed2019_V02
Kun peruutusvaihde kytketään, auton varustetasosta riippuen toimintahäiriön ilmaantuessa:
Ota yhteys valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
Tämä merkkivalo syttyy ja viesti tulee näyttöön, samalla kuuluu merkkiääni.
Painikkeen merkkivalo vilkkuu ja viesti tulee näyttöön, samalla kuuluu merkkiääni.
Huonolla säällä tai talvella on varmistettava, etteivät tunnistimet ole lian, huurteen tai lumen peitossa. Jos kytkiessäsi vaihteen peruutusvaihteelle kuuluu merkkiääni (pitkä piippaus), se saattaa olla merkki antureiden likaantumisesta.Jotkut äänet (esimerkiksi moottoripyörä, kuorma-auto tai asfalttipora) voivat laukaista pysäköintitutkan merkkiäänet.
Auton peseminen painepesurillaKun peset auton painepesurilla, pidä vesisuihku vähintään 30 cm:n päässä tunnistimista, etteivät ne vahingoitu.
Toimintahäiriö
6
Ajaminen

258
Proace_fi_Chap06_conduite_ed2019_V02

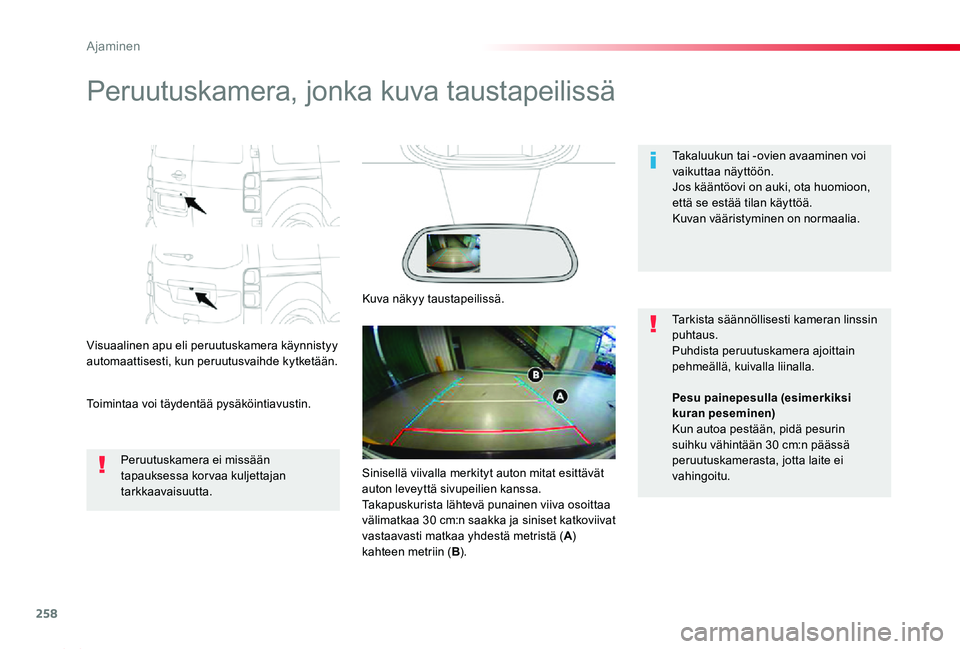

Peruutuskamera, jonka kuva taustapeilissä
Visuaalinen apu eli peruutuskamera käynnistyy automaattisesti, kun peruutusvaihde kytketään.
Toimintaa voi täydentää pysäköintiavustin.
Takaluukun tai -ovien avaaminen voi vaikuttaa näyttöön.Jos kääntöovi on auki, ota huomioon, että se estää tilan käyttöä.Kuvan vääristyminen on normaalia.
Peruutuskamera ei missään tapauksessa korvaa kuljettajan tarkkaavaisuutta.
Tarkista säännöllisesti kameran linssin puhtaus.Puhdista peruutuskamera ajoittain pehmeällä, kuivalla liinalla.
Kuva näkyy taustapeilissä.
Pesu painepesulla (esimerkiksi kuran peseminen)Kun autoa pestään, pidä pesurin
suihku vähintään 30 cm:n päässä peruutuskamerasta, jotta laite ei vahingoitu.Sinisellä viivalla merkityt auton mitat esittävät auton leveyttä sivupeilien kanssa.Takapuskurista lähtevä punainen viiva osoittaa välimatkaa 30 cm:n saakka ja siniset katkoviivat vastaavasti matkaa yhdestä metristä (A) kahteen metriin (B).
Ajaminen

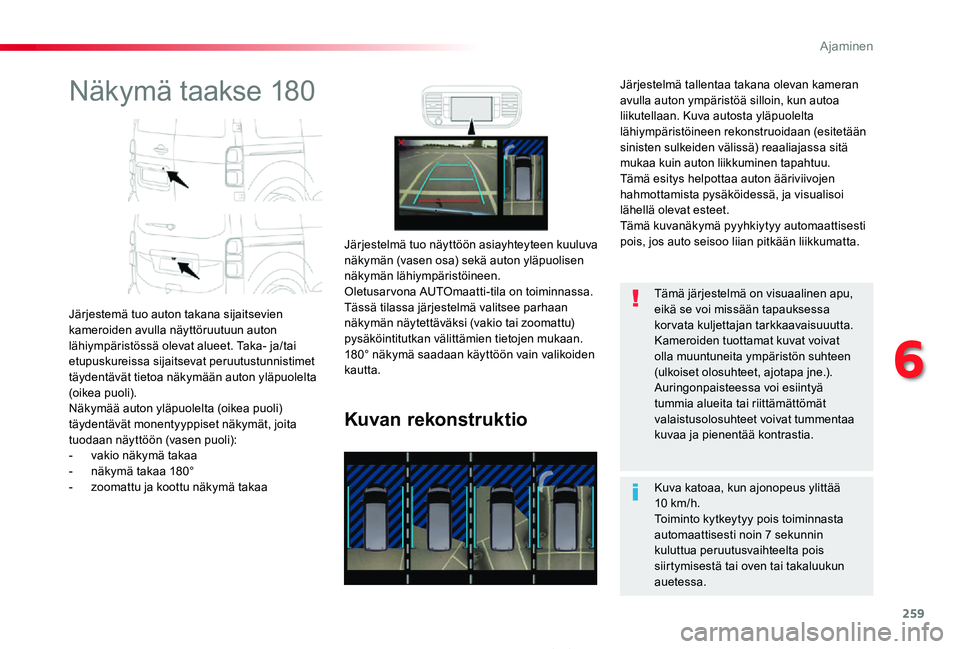

259
Proace_fi_Chap06_conduite_ed2019_V02
Näkymä taakse 180
Järjestemä tuo auton takana sijaitsevien kameroiden avulla näyttöruutuun auton lähiympäristössä olevat alueet. Taka- ja/tai etupuskureissa sijaitsevat peruutustunnistimet täydentävät tietoa näkymään auton yläpuolelta (oikea puoli).Näkymää auton yläpuolelta (oikea puoli) täydentävät monentyyppiset näkymät, joita tuodaan näyttöön (vasen puoli):- vakio näkymä takaa- näkymä takaa 180°- zoomattu ja koottu näkymä takaa
Kuvan rekonstruktio
Järjestelmä tuo näyttöön asiayhteyteen kuuluva näkymän (vasen osa) sekä auton yläpuolisen näkymän lähiympäristöineen.Oletusarvona AUTOmaatti-tila on toiminnassa.Tässä tilassa järjestelmä valitsee parhaan näkymän näytettäväksi (vakio tai zoomattu) pysäköintitutkan välittämien tietojen mukaan.180° näkymä saadaan käyttöön vain valikoiden kautta.
Kuva katoaa, kun ajonopeus ylittää 10 km/h.Toiminto kytkeytyy pois toiminnasta automaattisesti noin 7 sekunnin
kuluttua peruutusvaihteelta pois siirtymisestä tai oven tai takaluukun auetessa.
Tämä järjestelmä on visuaalinen apu, eikä se voi missään tapauksessa korvata kuljettajan tarkkaavaisuuutta.Kameroiden tuottamat kuvat voivat olla muuntuneita ympäristön suhteen (ulkoiset olosuhteet, ajotapa jne.).Auringonpaisteessa voi esiintyä tummia alueita tai riittämättömät valaistusolosuhteet voivat tummentaa kuvaa ja pienentää kontrastia.
Järjestelmä tallentaa takana olevan kameran avulla auton ympäristöä silloin, kun autoa liikutellaan. Kuva autosta yläpuolelta lähiympäristöineen rekonstruoidaan (esitetään sinisten sulkeiden välissä) reaaliajassa sitä mukaa kuin auton liikkuminen tapahtuu.Tämä esitys helpottaa auton ääriviivojen hahmottamista pysäköidessä, ja visualisoi lähellä olevat esteet.Tämä kuvanäkymä pyyhkiytyy automaattisesti pois, jos auto seisoo liian pitkään liikkumatta.
6
Ajaminen

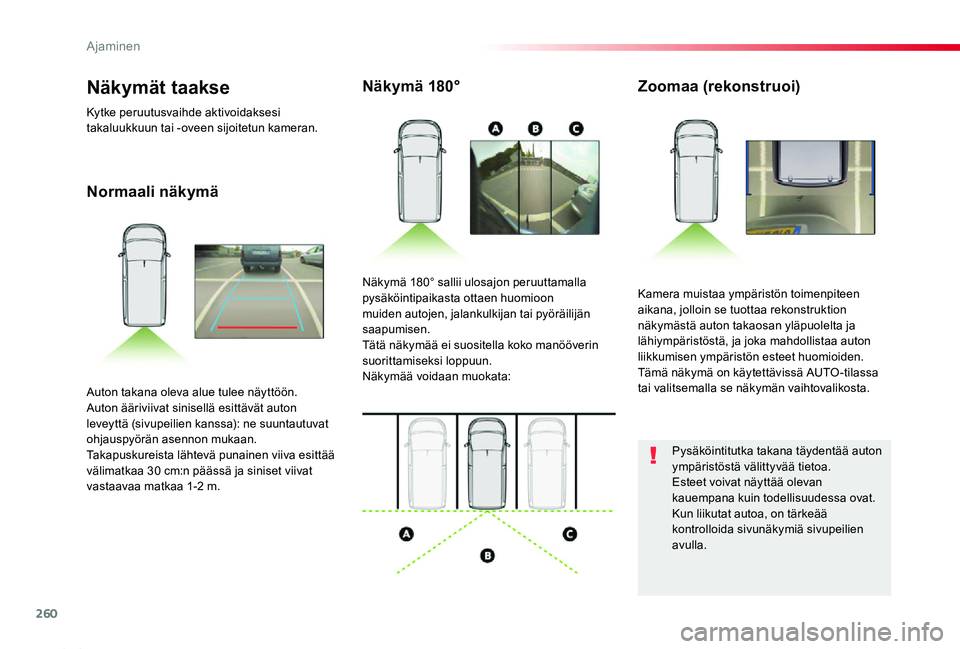

260
Proace_fi_Chap06_conduite_ed2019_V02
Normaali näkymä
Näkymä 180°Zoomaa (rekonstruoi)
Kamera muistaa ympäristön toimenpiteen aikana, jolloin se tuottaa rekonstruktion näkymästä auton takaosan yläpuolelta ja lähiympäristöstä, ja joka mahdollistaa auton liikkumisen ympäristön esteet huomioiden.Tämä näkymä on käytettävissä AUTO -tilassa tai valitsemalla se näkymän vaihtovalikosta.
Näkymä 180° sallii ulosajon peruuttamalla pysäköintipaikasta ottaen huomioon muiden autojen, jalankulkijan tai pyöräilijän saapumisen.Tätä näkymää ei suositella koko manööverin suorittamiseksi loppuun.Näkymää voidaan muokata:
Auton takana oleva alue tulee näyttöön.Auton ääriviivat sinisellä esittävät auton leveyttä (sivupeilien kanssa): ne suuntautuvat ohjauspyörän asennon mukaan.Takapuskureista lähtevä punainen viiva esittää välimatkaa 30 cm:n päässä ja siniset viivat vastaavaa matkaa 1-2 m.
Näkymät taakse
Kytke peruutusvaihde aktivoidaksesi takaluukkuun tai -oveen sijoitetun kameran.
Pysäköintitutka takana täydentää auton ympäristöstä välittyvää tietoa.Esteet voivat näyttää olevan kauempana kuin todellisuudessa ovat.Kun liikutat autoa, on tärkeää kontrolloida sivunäkymiä sivupeilien
avulla.
