TOYOTA PROACE 2022 Manual de utilizare (in Romanian)

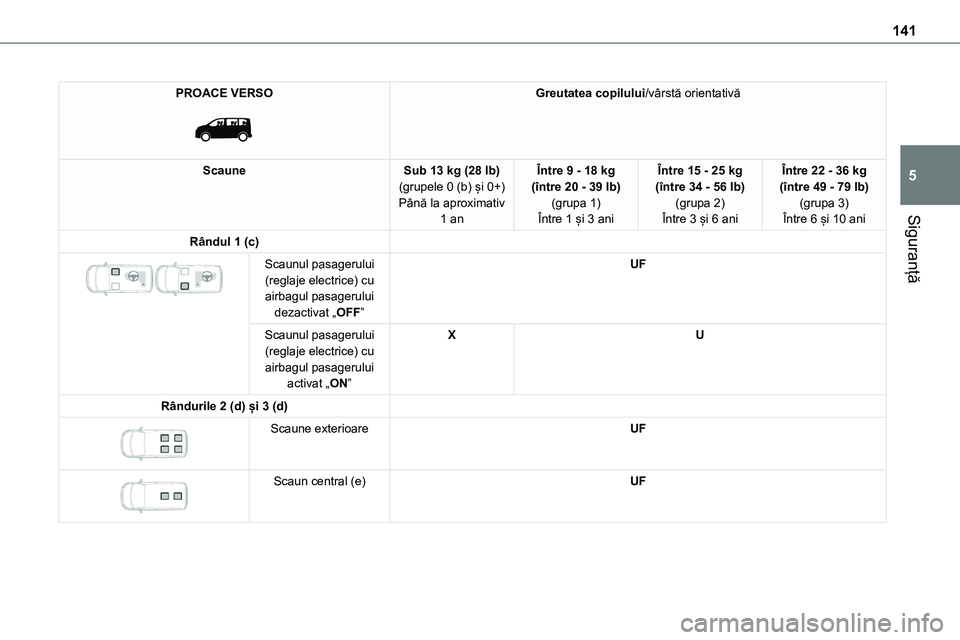

141
Siguranță
5
PROACE VERSO

Greutatea copilului/vârstă orientativă
ScauneSub 13 kg (28 lb)(grupele 0 (b) și 0+)Până la aproximativ 1 an
Între 9 - 18 kg (între 20 - 39 lb)(grupa 1)Între 1 și 3 ani
Între 15 - 25 kg (între 34 - 56 lb)(grupa 2)Între 3 și 6 ani
Între 22 - 36 kg (între 49 - 79 lb)(grupa 3)Între 6 și 10 ani
Rândul 1 (c)

Scaunul pasagerului (reglaje electrice) cu airbagul pasagerului dezactivat „OFF”
UF
Scaunul pasagerului (reglaje electrice) cu airbagul pasagerului activat „ON”
XU
Rândurile 2 (d) și 3 (d)

Scaune exterioareUF


Scaun central (e)UF

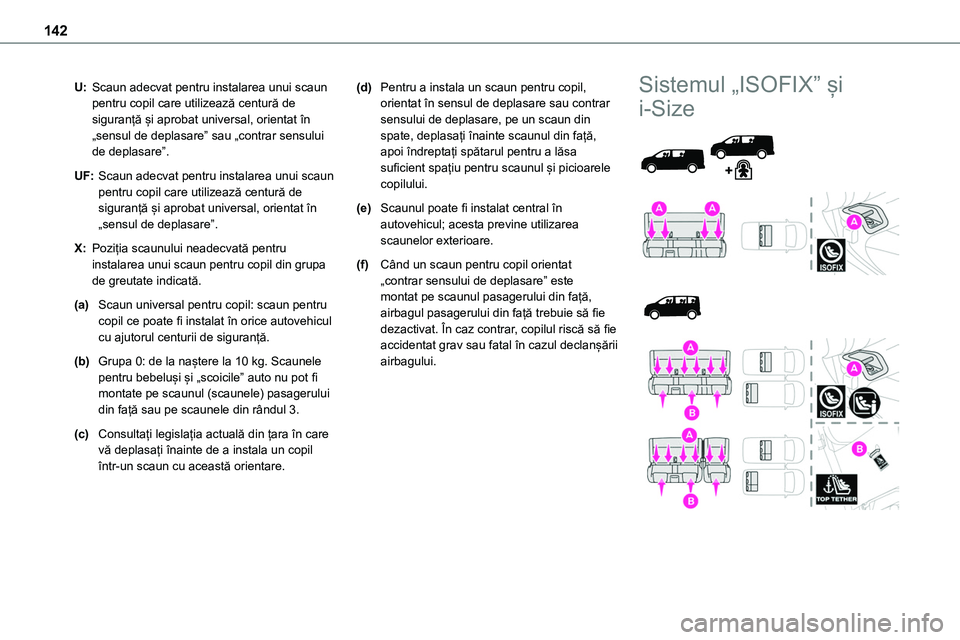

142
U:Scaun adecvat pentru instalarea unui scaun pentru copil care utilizează centură de siguranță și aprobat universal, orientat în „sensul de deplasare” sau „contrar sensului de deplasare”.
UF:Scaun adecvat pentru instalarea unui scaun pentru copil care utilizează centură de siguranță și aprobat universal, orientat în „sensul de deplasare”.
X:Poziția scaunului neadecvată pentru instalarea unui scaun pentru copil din grupa de greutate indicată.
(a)Scaun universal pentru copil: scaun pentru copil ce poate fi instalat în orice autovehicul cu ajutorul centurii de siguranță.
(b)Grupa 0: de la naștere la 10 kg. Scaunele pentru bebeluși și „scoicile” auto nu pot fi montate pe scaunul (scaunele) pasagerului din față sau pe scaunele din rândul 3.
(c)Consultați legislația actuală din țara în care vă deplasați înainte de a instala un copil într-un scaun cu această orientare.
(d)Pentru a instala un scaun pentru copil, orientat în sensul de deplasare sau contrar sensului de deplasare, pe un scaun din spate, deplasați înainte scaunul din față, apoi îndreptați spătarul pentru a lăsa suficient spațiu pentru scaunul și picioarele copilului.
(e)Scaunul poate fi instalat central în autovehicul; acesta previne utilizarea scaunelor exterioare.
(f)Când un scaun pentru copil orientat „contrar sensului de deplasare” este montat pe scaunul pasagerului din față, airbagul pasagerului din față trebuie să fie dezactivat. În caz contrar, copilul riscă să fie accidentat grav sau fatal în cazul declanșării airbagului.
Sistemul „ISOFIX” și
i-Size

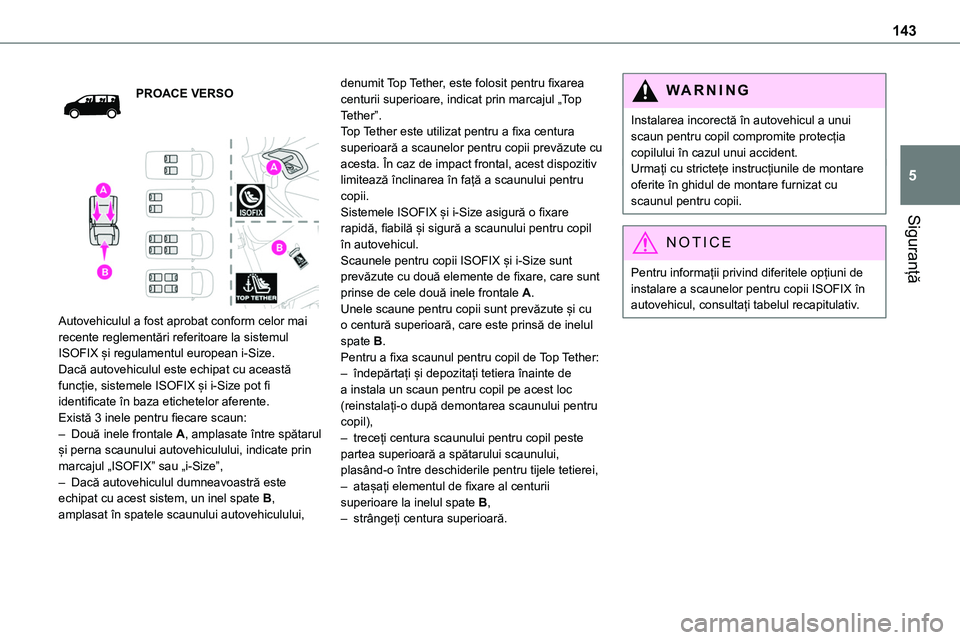

143
Siguranță
5
PROACE VERSO


Autovehiculul a fost aprobat conform celor mai recente reglementări referitoare la sistemul ISOFIX și regulamentul european i-Size.Dacă autovehiculul este echipat cu această funcție, sistemele ISOFIX și i-Size pot fi identificate în baza etichetelor aferente.Există 3 inele pentru fiecare scaun:– Două inele frontale A, amplasate între spătarul și perna scaunului autovehiculului, indicate prin marcajul „ISOFIX” sau „i-Size”,– Dacă autovehiculul dumneavoastră este echipat cu acest sistem, un inel spate B, amplasat în spatele scaunului autovehiculului,
denumit Top Tether, este folosit pentru fixarea centurii superioare, indicat prin marcajul „Top Tether”.Top Tether este utilizat pentru a fixa centura superioară a scaunelor pentru copii prevăzute cu acesta. În caz de impact frontal, acest dispozitiv limitează înclinarea în față a scaunului pentru copii.Sistemele ISOFIX și i-Size asigură o fixare
rapidă, fiabilă și sigură a scaunului pentru copil în autovehicul.Scaunele pentru copii ISOFIX și i-Size sunt prevăzute cu două elemente de fixare, care sunt prinse de cele două inele frontale A.Unele scaune pentru copii sunt prevăzute și cu o centură superioară, care este prinsă de inelul spate B.Pentru a fixa scaunul pentru copil de Top Tether:– îndepărtați și depozitați tetiera înainte de a instala un scaun pentru copil pe acest loc (reinstalați-o după demontarea scaunului pentru copil),– treceți centura scaunului pentru copil peste partea superioară a spătarului scaunului, plasând-o între deschiderile pentru tijele tetierei,– atașați elementul de fixare al centurii superioare la inelul spate B,– strângeți centura superioară.
WARNI NG
Instalarea incorectă în autovehicul a unui scaun pentru copil compromite protecția copilului în cazul unui accident.Urmați cu strictețe instrucțiunile de montare oferite în ghidul de montare furnizat cu scaunul pentru copii.
NOTIC E
Pentru informații privind diferitele opțiuni de instalare a scaunelor pentru copii ISOFIX în autovehicul, consultați tabelul recapitulativ.

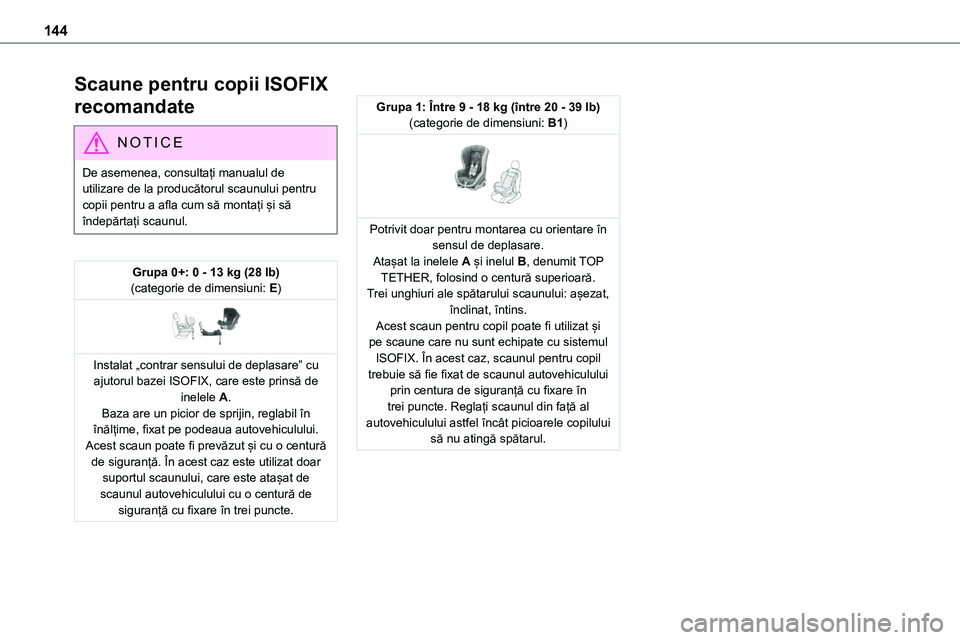

144
Scaune pentru copii ISOFIX
recomandate
NOTIC E
De asemenea, consultați manualul de utilizare de la producătorul scaunului pentru copii pentru a afla cum să montați și să îndepărtați scaunul.
Grupa 0+: 0 - 13 kg (28 lb)(categorie de dimensiuni: E)

Instalat „contrar sensului de deplasare” cu ajutorul bazei ISOFIX, care este prinsă de inelele A.Baza are un picior de sprijin, reglabil în înălțime, fixat pe podeaua autovehiculului.
Acest scaun poate fi prevăzut și cu o centură de siguranță. În acest caz este utilizat doar suportul scaunului, care este atașat de scaunul autovehiculului cu o centură de siguranță cu fixare în trei puncte.
Grupa 1: Între 9 - 18 kg (între 20 - 39 lb)(categorie de dimensiuni: B1)

Potrivit doar pentru montarea cu orientare în sensul de deplasare.Atașat la inelele A și inelul B, denumit TOP TETHER, folosind o centură superioară.Trei unghiuri ale spătarului scaunului: așezat, înclinat, întins.Acest scaun pentru copil poate fi utilizat și pe scaune care nu sunt echipate cu sistemul ISOFIX. În acest caz, scaunul pentru copil trebuie să fie fixat de scaunul autovehiculului prin centura de siguranță cu fixare în trei puncte. Reglați scaunul din față al autovehiculului astfel încât picioarele copilului să nu atingă spătarul.

145
Siguranță
5

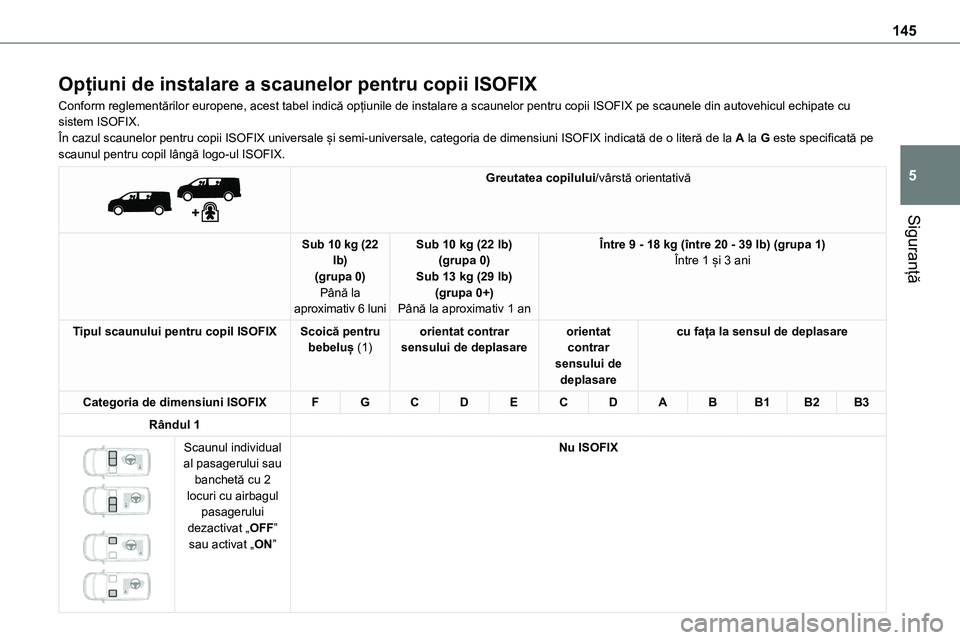

Opțiuni de instalare a scaunelor pentru copii ISOFIX
Conform reglementărilor europene, acest tabel indică opțiunile de instalare a scaunelor pentru copii ISOFIX pe scaunele din autovehicul echipate cu sistem ISOFIX.În cazul scaunelor pentru copii ISOFIX universale și semi-universale, categoria de dimensiuni ISOFIX indicată de o literă de la A la G este specificată pe scaunul pentru copil lângă logo-ul ISOFIX.

Greutatea copilului/vârstă orientativă
Sub 10 kg (22 lb)(grupa 0)Până la aproximativ 6 luni
Sub 10 kg (22 lb)(grupa 0)Sub 13 kg (29 lb)(grupa 0+)Până la aproximativ 1 an
Între 9 - 18 kg (între 20 - 39 lb) (grupa 1)Între 1 și 3 ani
Tipul scaunului pentru copil ISOFIXScoică pentru bebeluș (1)orientat contrar sensului de deplasareorientat contrar sensului de deplasare
cu fața la sensul de deplasare
Categoria de dimensiuni ISOFIXFGCDECDABB1B2B3
Rândul 1


Scaunul individual al pasagerului sau banchetă cu 2 locuri cu airbagul pasagerului dezactivat „OFF” sau activat „ON”
Nu ISOFIX

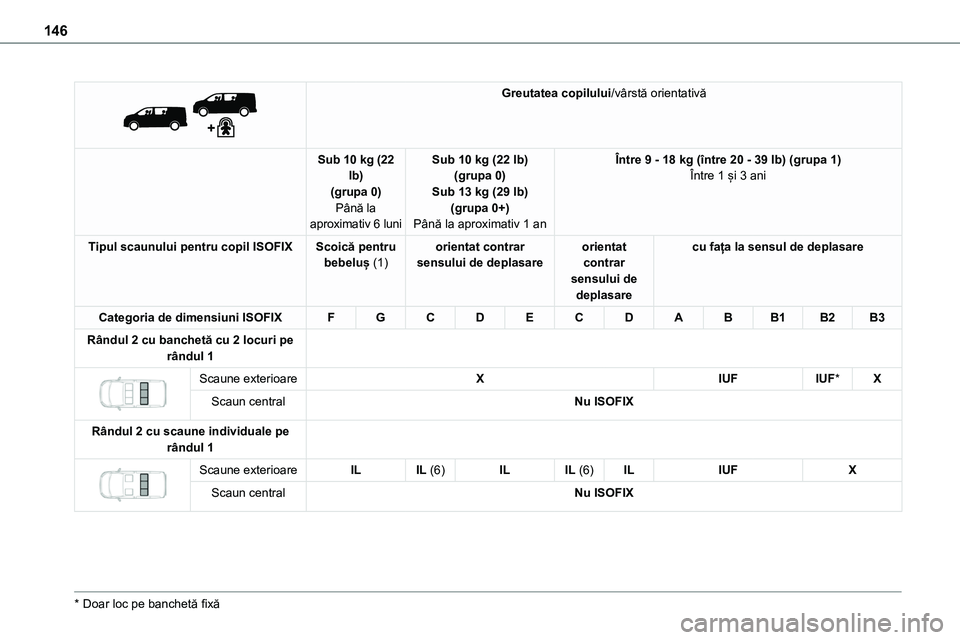

146


Greutatea copilului/vârstă orientativă
Sub 10 kg (22 lb)(grupa 0)Până la aproximativ 6 luni
Sub 10 kg (22 lb)(grupa 0)Sub 13 kg (29 lb)(grupa 0+)Până la aproximativ 1 an
Între 9 - 18 kg (între 20 - 39 lb) (grupa 1)Între 1 și 3 ani
Tipul scaunului pentru copil ISOFIXScoică pentru bebeluș (1)orientat contrar sensului de deplasareorientat contrar sensului de deplasare
cu fața la sensul de deplasare
Categoria de dimensiuni ISOFIXFGCDECDABB1B2B3
Rândul 2 cu banchetă cu 2 locuri pe rândul 1

Scaune exterioareXIUFIUF*X
Scaun centralNu ISOFIX
Rândul 2 cu scaune individuale pe rândul 1

Scaune exterioareILIL (6)ILIL (6)ILIUFX
Scaun centralNu ISOFIX
* Doar loc pe banchetă fixă

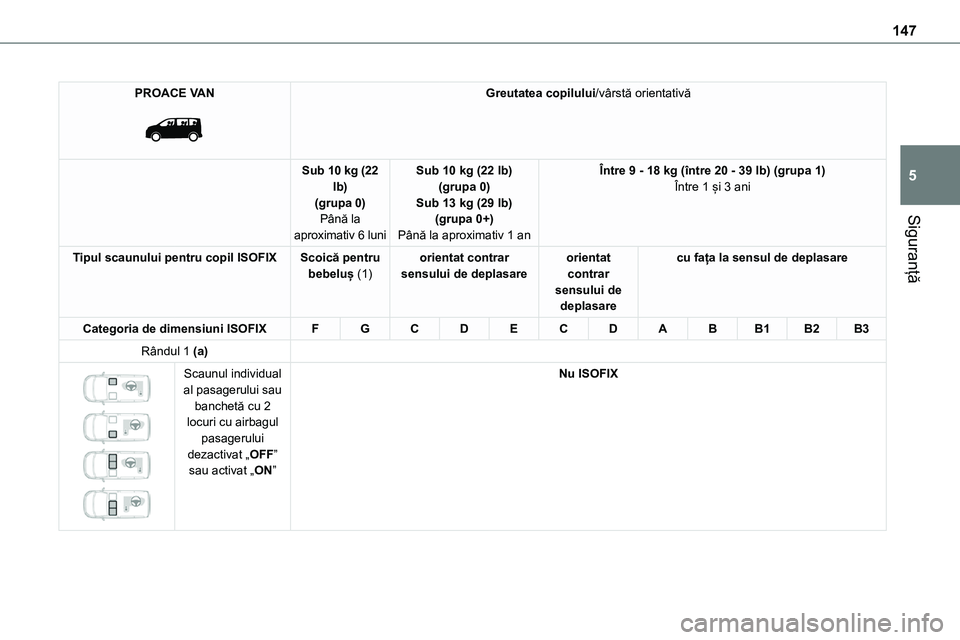

147
Siguranță
5
PROACE VAN

Greutatea copilului/vârstă orientativă
Sub 10 kg (22 lb)(grupa 0)Până la
aproximativ 6 luni
Sub 10 kg (22 lb)(grupa 0)Sub 13 kg (29 lb)(grupa 0+)
Până la aproximativ 1 an
Între 9 - 18 kg (între 20 - 39 lb) (grupa 1)Între 1 și 3 ani
Tipul scaunului pentru copil ISOFIXScoică pentru bebeluș (1)orientat contrar sensului de deplasareorientat contrar sensului de deplasare
cu fața la sensul de deplasare
Categoria de dimensiuni ISOFIXFGCDECDABB1B2B3
Rândul 1 (a)

Scaunul individual al pasagerului sau banchetă cu 2 locuri cu airbagul pasagerului dezactivat „OFF” sau activat „ON”
Nu ISOFIX

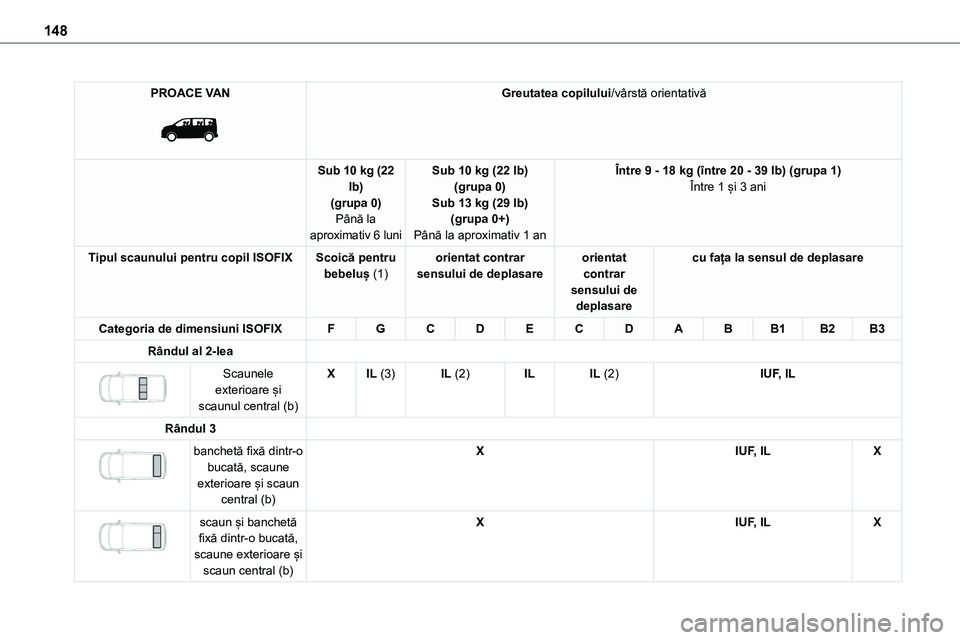

148
PROACE VAN

Greutatea copilului/vârstă orientativă
Sub 10 kg (22 lb)(grupa 0)Până la
aproximativ 6 luni
Sub 10 kg (22 lb)(grupa 0)Sub 13 kg (29 lb)(grupa 0+)
Până la aproximativ 1 an
Între 9 - 18 kg (între 20 - 39 lb) (grupa 1)Între 1 și 3 ani
Tipul scaunului pentru copil ISOFIXScoică pentru bebeluș (1)orientat contrar sensului de deplasareorientat contrar sensului de deplasare
cu fața la sensul de deplasare
Categoria de dimensiuni ISOFIXFGCDECDABB1B2B3
Rândul al 2-lea

Scaunele exterioare și scaunul central (b)
XIL (3)IL (2)ILIL (2)IUF, IL
Rândul 3

banchetă fixă dintr-o bucată, scaune exterioare și scaun central (b)
XIUF, ILX


scaun și banchetă
fixă dintr-o bucată, scaune exterioare și scaun central (b)
XIUF, ILX

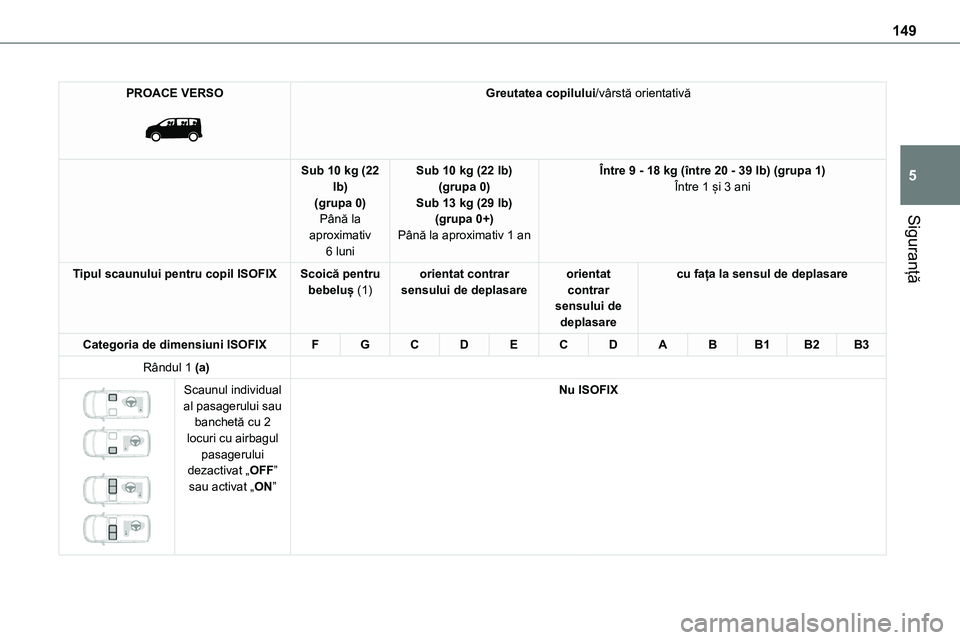

149
Siguranță
5
PROACE VERSO

Greutatea copilului/vârstă orientativă
Sub 10 kg (22 lb)(grupa 0)Până la
aproximativ 6 luni
Sub 10 kg (22 lb)(grupa 0)Sub 13 kg (29 lb)(grupa 0+)
Până la aproximativ 1 an
Între 9 - 18 kg (între 20 - 39 lb) (grupa 1)Între 1 și 3 ani
Tipul scaunului pentru copil ISOFIXScoică pentru bebeluș (1)orientat contrar sensului de deplasareorientat contrar sensului de deplasare
cu fața la sensul de deplasare
Categoria de dimensiuni ISOFIXFGCDECDABB1B2B3
Rândul 1 (a)


Scaunul individual al pasagerului sau banchetă cu 2 locuri cu airbagul pasagerului dezactivat „OFF” sau activat „ON”
Nu ISOFIX

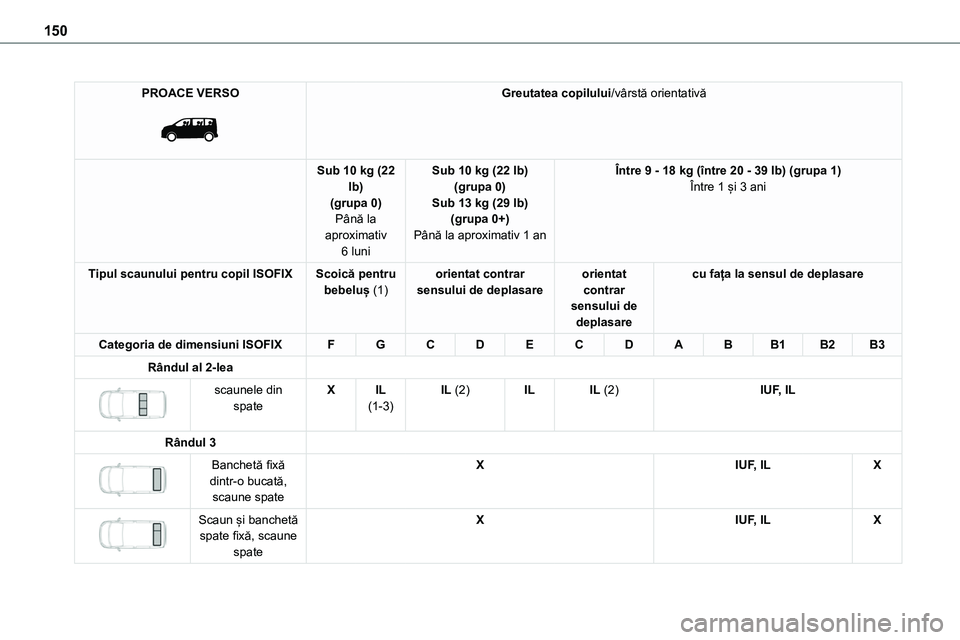

150
PROACE VERSO

Greutatea copilului/vârstă orientativă
Sub 10 kg (22 lb)(grupa 0)Până la
aproximativ 6 luni
Sub 10 kg (22 lb)(grupa 0)Sub 13 kg (29 lb)(grupa 0+)
Până la aproximativ 1 an
Între 9 - 18 kg (între 20 - 39 lb) (grupa 1)Între 1 și 3 ani
Tipul scaunului pentru copil ISOFIXScoică pentru bebeluș (1)orientat contrar sensului de deplasareorientat contrar sensului de deplasare
cu fața la sensul de deplasare
Categoria de dimensiuni ISOFIXFGCDECDABB1B2B3
Rândul al 2-lea

scaunele din spateXIL (1-3)IL (2)ILIL (2)IUF, IL
Rândul 3

Banchetă fixă dintr-o bucată, scaune spate
XIUF, ILX


Scaun și banchetă spate fixă, scaune spate
XIUF, ILX
