Conducere
6

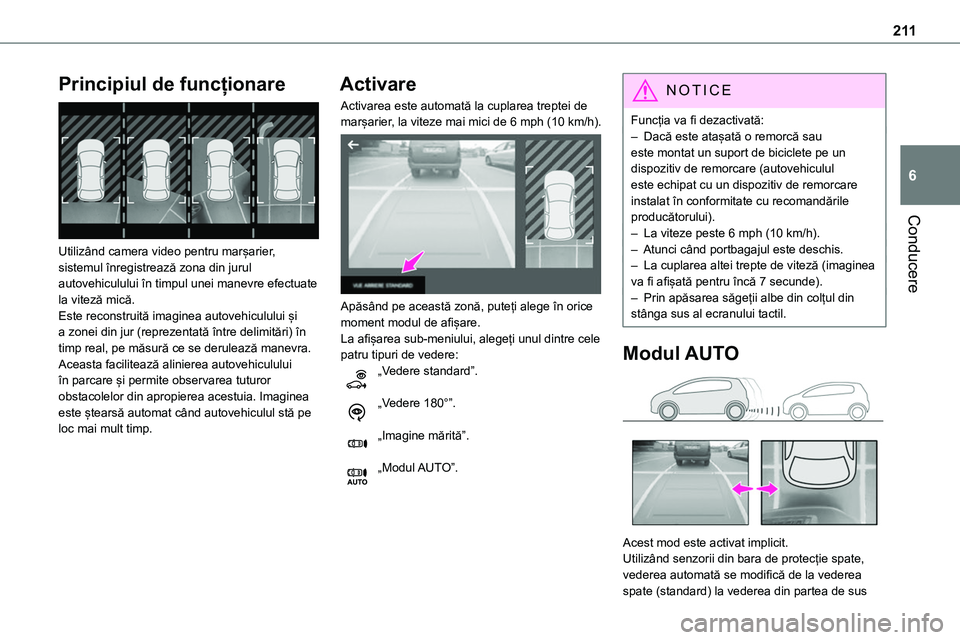

Principiul de funcționare

Utilizând camera video pentru marșarier, sistemul înregistrează zona din jurul autovehiculului în timpul unei manevre efectuate la viteză mică.Este reconstruită imaginea autovehiculului și a zonei din jur (reprezentată între delimitări) în timp real, pe măsură ce se derulează manevra.Aceasta facilitează alinierea autovehiculului în parcare și permite observarea tuturor obstacolelor din apropierea acestuia. Imaginea este ștearsă automat când autovehiculul stă pe loc mai mult timp.
Activare
Activarea este automată la cuplarea treptei de marșarier, la viteze mai mici de 6 mph (10 km/h).

Apăsând pe această zonă, puteți alege în orice moment modul de afișare.La afișarea sub-meniului, alegeți unul dintre cele patru tipuri de vedere:„Vedere standard”.
„Vedere 180°”.
„Imagine mărită”.
„Modul AUTO”.
NOTIC E
Funcția va fi dezactivată:– Dacă este atașată o remorcă sau este montat un suport de biciclete pe un dispozitiv de remorcare (autovehiculul este echipat cu un dispozitiv de remorcare instalat în conformitate cu recomandările producătorului).
– La viteze peste 6 mph (10 km/h).– Atunci când portbagajul este deschis.– La cuplarea altei trepte de viteză (imaginea va fi afișată pentru încă 7 secunde).– Prin apăsarea săgeții albe din colțul din stânga sus al ecranului tactil.
Modul AUTO

Acest mod este activat implicit.Utilizând senzorii din bara de protecție spate, vederea automată se modifică de la vederea spate (standard) la vederea din partea de sus

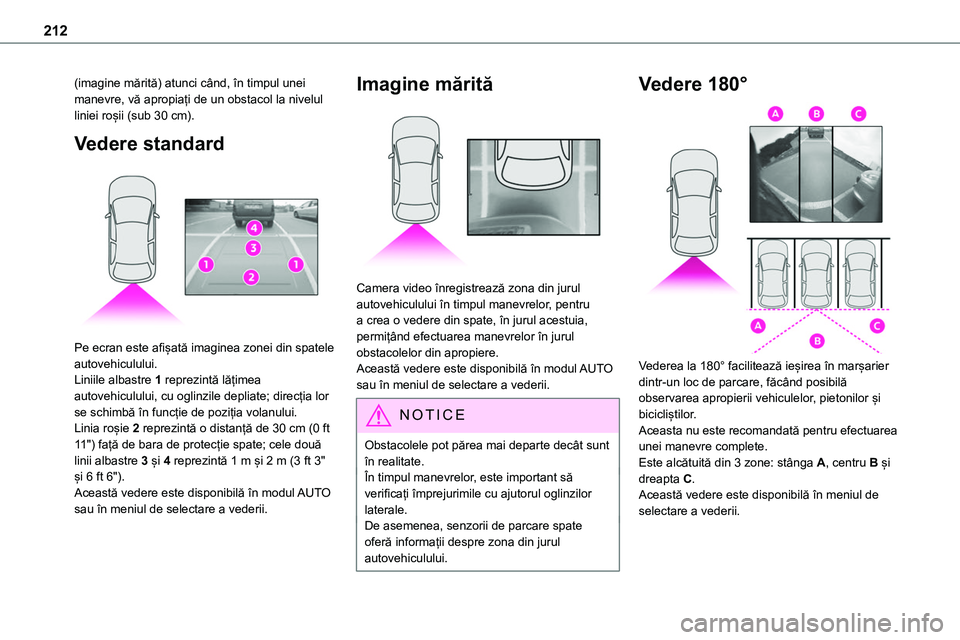

212
(imagine mărită) atunci când, în timpul unei manevre, vă apropiați de un obstacol la nivelul liniei roșii (sub 30 cm).
Vedere standard

Pe ecran este afișată imaginea zonei din spatele autovehiculului.Liniile albastre 1 reprezintă lățimea autovehiculului, cu oglinzile depliate; direcția lor se schimbă în funcție de poziția volanului.Linia roșie 2 reprezintă o distanță de 30 cm (0 ft 11") față de bara de protecție spate; cele două linii albastre 3 și 4 reprezintă 1 m și 2 m (3 ft 3" și 6 ft 6").Această vedere este disponibilă în modul AUTO sau în meniul de selectare a vederii.
Imagine mărită

Camera video înregistrează zona din jurul autovehiculului în timpul manevrelor, pentru a crea o vedere din spate, în jurul acestuia, permițând efectuarea manevrelor în jurul obstacolelor din apropiere.Această vedere este disponibilă în modul AUTO sau în meniul de selectare a vederii.
NOTIC E
Obstacolele pot părea mai departe decât sunt în realitate.În timpul manevrelor, este important să verificați împrejurimile cu ajutorul oglinzilor laterale.De asemenea, senzorii de parcare spate oferă informații despre zona din jurul autovehiculului.
Vedere 180°

Vederea la 180° facilitează ieșirea în marșarier dintr-un loc de parcare, făcând posibilă observarea apropierii vehiculelor, pietonilor și bicicliștilor.
Aceasta nu este recomandată pentru efectuarea unei manevre complete.Este alcătuită din 3 zone: stânga A, centru B și dreapta C.Această vedere este disponibilă în meniul de selectare a vederii.

213
Conducere
6

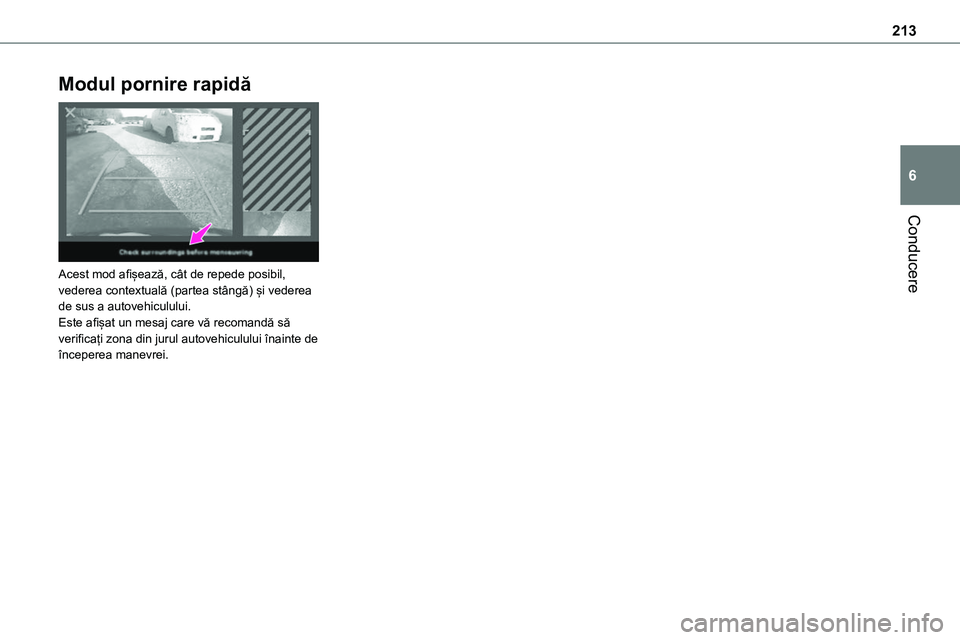

Modul pornire rapidă

Acest mod afișează, cât de repede posibil, vederea contextuală (partea stângă) și vederea de sus a autovehiculului.Este afișat un mesaj care vă recomandă să verificați zona din jurul autovehiculului înainte de începerea manevrei.

214
Carburanți compatibili
Motorină în conformitate cu standardele EN590, EN16734 și EN16709, ce conține până la 7%, respectiv 10%, 20% și 30% esteri metilici de acizi grași. Utilizarea carburanților B20 sau B30, chiar și ocazională, impune condiții speciale de
întreținere, denumite „Condiții dificile”.
Carburant Diesel parafinic ce respectă standardul EN15940.
WARNI NG
Utilizarea oricărui alt tip de (bio)carburant (uleiuri vegetale sau animale, în stare pură sau diluate, combustibil de uz casnic etc.) este strict interzisă (risc de deteriorare a motorului și sistemului de alimentare cu carburant).
NOTIC E
Singurii aditivi pentru motorină a căror utilizare este permisă sunt cei care respectă standardul B715000.
Carburantul Diesel la
temperaturi scăzute
La temperaturi sub 0 °C (+32 °F), formarea blocurilor de parafină în carburanții Diesel pentru vară ar putea împiedica funcționarea corectă a motorului. În aceste condiții de temperatură, utilizați carburant Diesel pentru iarnă și mențineți rezervorul de carburant la un nivel de peste
50%.La temperaturi sub -15 °C (+5 °F) pentru a evita problemele la pornire, este indicat să parcați autovehiculul într-un loc protejat (garaj încălzit).
Călătoria în străinătate
Anumiți carburanți pot deteriora motorul autovehiculului.În unele țări, poate fi necesară utilizarea unui anumit carburant (cifră octanică specifică, denumire comercială specifică etc.) pentru a asigura funcționarea corectă a motorului.Pentru toate informațiile suplimentare, consultați un dealer.
Realimentare
Capacitatea rezervorului de carburant: aproximativ 69 de litri.Nivel de rezervă: aproximativ 6 litri.
Nivel scăzut de carburant
Atunci când este atins un nivel scăzut de carburant în rezervor,
una dintre aceste lămpi de avertizare se aprinde pe panoul de instrumente, însoțită de un semnal sonor și afișarea unui mesaj. Prima aprindere a lămpii de avertizare înseamnă că în rezervor au mai rămas aproximativ 8 litri de carburant.Trebuie să realimentați cât mai repede posibil pentru a evita pana de carburant.Pentru mai multe informații despre Pană de carburant (Diesel), consultați secțiunea corespunzătoare.
NOTIC E
O săgeată mică lângă lampa de avertizare indică partea pe care se află capacul rezervorului de carburant.
WARNI NG
Stop & StartNu alimentați niciodată cu carburant dacă motorul este în modul STOP; trebuie să luați contactul.

215
Informații practice
7

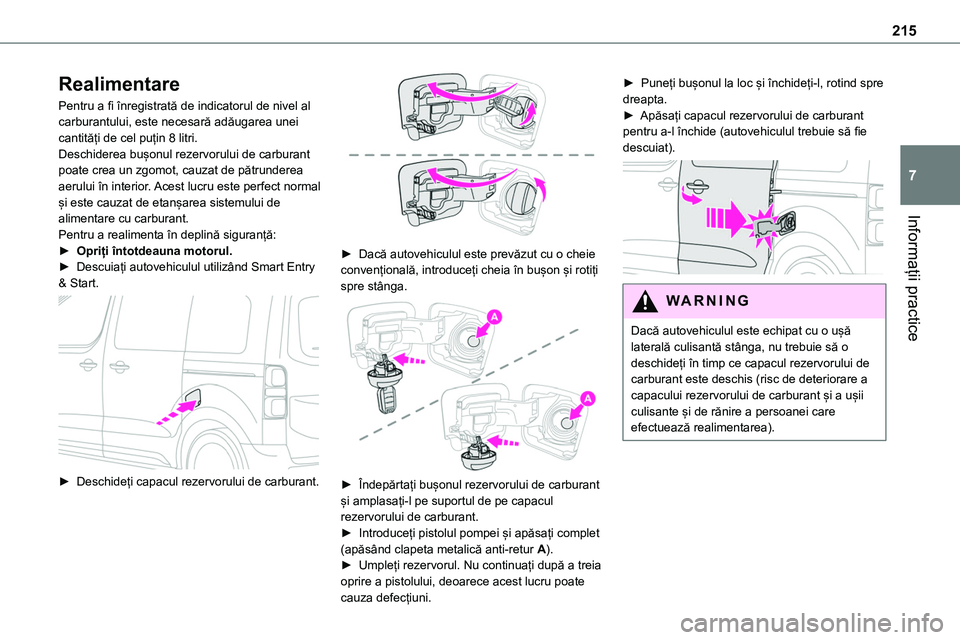

Realimentare
Pentru a fi înregistrată de indicatorul de nivel al carburantului, este necesară adăugarea unei cantități de cel puțin 8 litri.Deschiderea bușonul rezervorului de carburant poate crea un zgomot, cauzat de pătrunderea aerului în interior. Acest lucru este perfect normal și este cauzat de etanșarea sistemului de alimentare cu carburant.
Pentru a realimenta în deplină siguranță:► Opriți întotdeauna motorul.► Descuiați autovehiculul utilizând Smart Entry & Start.

► Deschideți capacul rezervorului de carburant.

► Dacă autovehiculul este prevăzut cu o cheie convențională, introduceți cheia în bușon și rotiți spre stânga.

► Îndepărtați bușonul rezervorului de carburant și amplasați-l pe suportul de pe capacul rezervorului de carburant.► Introduceți pistolul pompei și apăsați complet (apăsând clapeta metalică anti-retur A).► Umpleți rezervorul. Nu continuați după a treia oprire a pistolului, deoarece acest lucru poate
cauza defecțiuni.
► Puneți bușonul la loc și închideți-l, rotind spre dreapta.► Apăsați capacul rezervorului de carburant pentru a-l închide (autovehiculul trebuie să fie descuiat).

WARNI NG
Dacă autovehiculul este echipat cu o ușă laterală culisantă stânga, nu trebuie să o deschideți în timp ce capacul rezervorului de carburant este deschis (risc de deteriorare a capacului rezervorului de carburant și a ușii culisante și de rănire a persoanei care efectuează realimentarea).

216

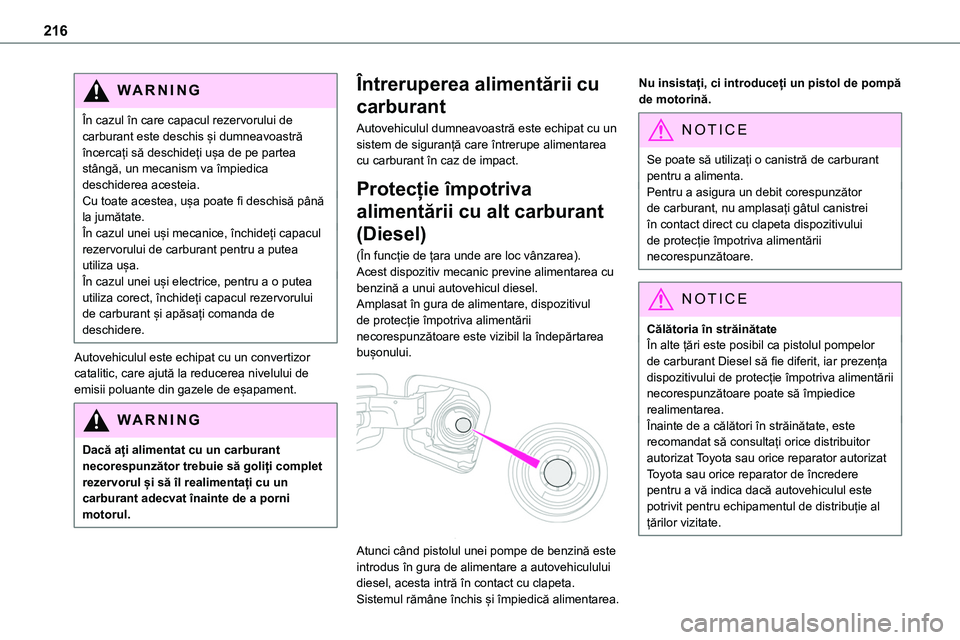

WARNI NG
În cazul în care capacul rezervorului de carburant este deschis și dumneavoastră încercați să deschideți ușa de pe partea stângă, un mecanism va împiedica deschiderea acesteia.Cu toate acestea, ușa poate fi deschisă până la jumătate.
În cazul unei uși mecanice, închideți capacul rezervorului de carburant pentru a putea utiliza ușa.În cazul unei uși electrice, pentru a o putea utiliza corect, închideți capacul rezervorului de carburant și apăsați comanda de deschidere.
Autovehiculul este echipat cu un convertizor catalitic, care ajută la reducerea nivelului de emisii poluante din gazele de eșapament.
WARNI NG
Dacă ați alimentat cu un carburant necorespunzător trebuie să goliți complet rezervorul și să îl realimentați cu un carburant adecvat înainte de a porni motorul.
Întreruperea alimentării cu
carburant
Autovehiculul dumneavoastră este echipat cu un sistem de siguranță care întrerupe alimentarea cu carburant în caz de impact.
Protecție împotriva
alimentării cu alt carburant
(Diesel)
(În funcție de țara unde are loc vânzarea).Acest dispozitiv mecanic previne alimentarea cu benzină a unui autovehicul diesel.Amplasat în gura de alimentare, dispozitivul de protecție împotriva alimentării necorespunzătoare este vizibil la îndepărtarea bușonului.

Atunci când pistolul unei pompe de benzină este introdus în gura de alimentare a autovehiculului diesel, acesta intră în contact cu clapeta. Sistemul rămâne închis și împiedică alimentarea.
Nu insistați, ci introduceți un pistol de pompă de motorină.
NOTIC E
Se poate să utilizați o canistră de carburant pentru a alimenta.Pentru a asigura un debit corespunzător de carburant, nu amplasați gâtul canistrei în contact direct cu clapeta dispozitivului de protecție împotriva alimentării necorespunzătoare.
NOTIC E
Călătoria în străinătateÎn alte țări este posibil ca pistolul pompelor de carburant Diesel să fie diferit, iar prezența dispozitivului de protecție împotriva alimentării necorespunzătoare poate să împiedice realimentarea.Înainte de a călători în străinătate, este recomandat să consultați orice distribuitor autorizat Toyota sau orice reparator autorizat Toyota sau orice reparator de încredere pentru a vă indica dacă autovehiculul este potrivit pentru echipamentul de distribuție al țărilor vizitate.

217
Informații practice
7

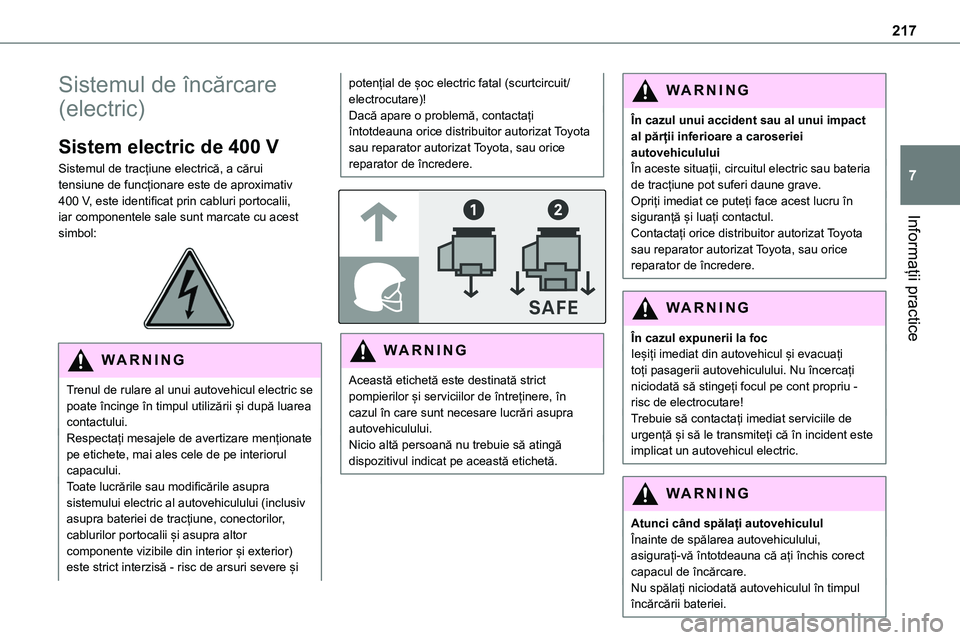

Sistemul de încărcare
(electric)
Sistem electric de 400 V
Sistemul de tracțiune electrică, a cărui tensiune de funcționare este de aproximativ 400 V, este identificat prin cabluri portocalii, iar componentele sale sunt marcate cu acest
simbol:

WARNI NG
Trenul de rulare al unui autovehicul electric se poate încinge în timpul utilizării și după luarea contactului.Respectați mesajele de avertizare menționate pe etichete, mai ales cele de pe interiorul capacului.Toate lucrările sau modificările asupra sistemului electric al autovehiculului (inclusiv asupra bateriei de tracțiune, conectorilor,
cablurilor portocalii și asupra altor componente vizibile din interior și exterior) este strict interzisă - risc de arsuri severe și
potențial de șoc electric fatal (scurtcircuit/electrocutare)!Dacă apare o problemă, contactați întotdeauna orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.


WARNI NG
Această etichetă este destinată strict pompierilor și serviciilor de întreținere, în cazul în care sunt necesare lucrări asupra autovehiculului.
Nicio altă persoană nu trebuie să atingă dispozitivul indicat pe această etichetă.
WARNI NG
În cazul unui accident sau al unui impact al părții inferioare a caroseriei autovehicululuiÎn aceste situații, circuitul electric sau bateria de tracțiune pot suferi daune grave.Opriți imediat ce puteți face acest lucru în siguranță și luați contactul.
Contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
WARNI NG
În cazul expunerii la focIeșiți imediat din autovehicul și evacuați toți pasagerii autovehiculului. Nu încercați niciodată să stingeți focul pe cont propriu - risc de electrocutare!Trebuie să contactați imediat serviciile de urgență și să le transmiteți că în incident este implicat un autovehicul electric.
WARNI NG
Atunci când spălați autovehicululÎnainte de spălarea autovehiculului, asigurați-vă întotdeauna că ați închis corect capacul de încărcare.Nu spălați niciodată autovehiculul în timpul încărcării bateriei.

218

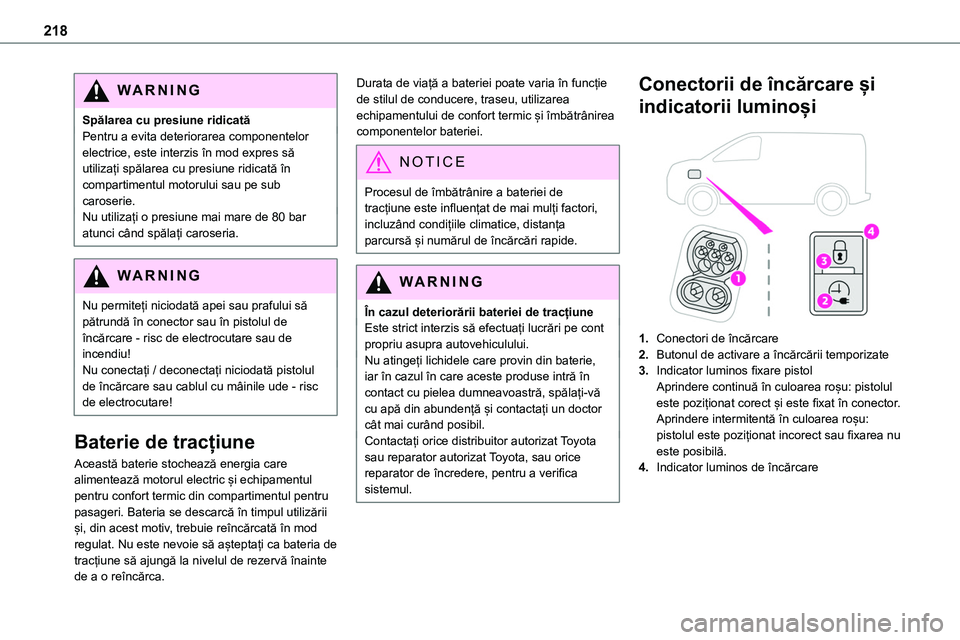

WARNI NG
Spălarea cu presiune ridicatăPentru a evita deteriorarea componentelor electrice, este interzis în mod expres să utilizați spălarea cu presiune ridicată în compartimentul motorului sau pe sub caroserie.Nu utilizați o presiune mai mare de 80 bar
atunci când spălați caroseria.
WARNI NG
Nu permiteți niciodată apei sau prafului să pătrundă în conector sau în pistolul de încărcare - risc de electrocutare sau de incendiu!Nu conectați / deconectați niciodată pistolul de încărcare sau cablul cu mâinile ude - risc de electrocutare!
Baterie de tracțiune
Această baterie stochează energia care alimentează motorul electric și echipamentul pentru confort termic din compartimentul pentru pasageri. Bateria se descarcă în timpul utilizării și, din acest motiv, trebuie reîncărcată în mod regulat. Nu este nevoie să așteptați ca bateria de tracțiune să ajungă la nivelul de rezervă înainte de a o reîncărca.
Durata de viață a bateriei poate varia în funcție de stilul de conducere, traseu, utilizarea echipamentului de confort termic și îmbătrânirea componentelor bateriei.
NOTIC E
Procesul de îmbătrânire a bateriei de tracțiune este influențat de mai mulți factori, incluzând condițiile climatice, distanța parcursă și numărul de încărcări rapide.
WARNI NG
În cazul deteriorării bateriei de tracțiuneEste strict interzis să efectuați lucrări pe cont propriu asupra autovehiculului.Nu atingeți lichidele care provin din baterie, iar în cazul în care aceste produse intră în contact cu pielea dumneavoastră, spălați-vă cu apă din abundență și contactați un doctor cât mai curând posibil.Contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere, pentru a verifica sistemul.
Conectorii de încărcare și
indicatorii luminoși

1.Conectori de încărcare
2.Butonul de activare a încărcării temporizate
3.Indicator luminos fixare pistolAprindere continuă în culoarea roșu: pistolul este poziționat corect și este fixat în conector.Aprindere intermitentă în culoarea roșu:
pistolul este poziționat incorect sau fixarea nu este posibilă.
4.Indicator luminos de încărcare

219
Informații practice
7

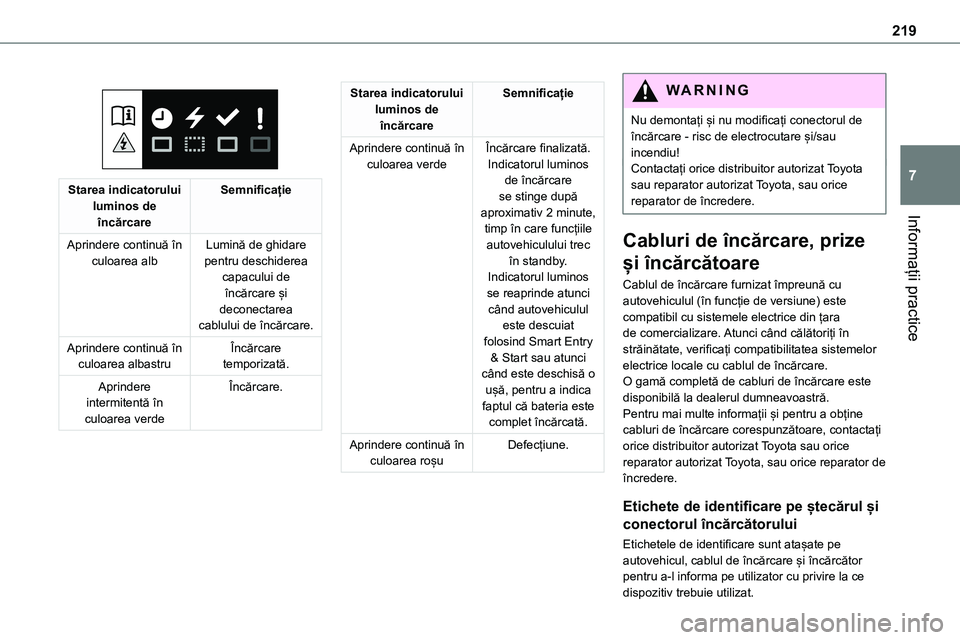

Starea indicatorului luminos de încărcare
Semnificație
Aprindere continuă în culoarea albLumină de ghidare pentru deschiderea capacului de încărcare și deconectarea cablului de încărcare.
Aprindere continuă în culoarea albastruÎncărcare temporizată.
Aprindere intermitentă în culoarea verde
Încărcare.
Starea indicatorului luminos de încărcare
Semnificație
Aprindere continuă în culoarea verdeÎncărcare finalizată.Indicatorul luminos de încărcare se stinge după aproximativ 2 minute, timp în care funcțiile autovehiculului trec în standby.Indicatorul luminos se reaprinde atunci când autovehiculul este descuiat folosind Smart Entry & Start sau atunci când este deschisă o ușă, pentru a indica faptul că bateria este complet încărcată.
Aprindere continuă în culoarea roșuDefecțiune.
WARNI NG
Nu demontați și nu modificați conectorul de încărcare - risc de electrocutare și/sau incendiu!Contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
Cabluri de încărcare, prize
și încărcătoare
Cablul de încărcare furnizat împreună cu autovehiculul (în funcție de versiune) este compatibil cu sistemele electrice din țara de comercializare. Atunci când călătoriți în străinătate, verificați compatibilitatea sistemelor electrice locale cu cablul de încărcare.O gamă completă de cabluri de încărcare este disponibilă la dealerul dumneavoastră.Pentru mai multe informații și pentru a obține cabluri de încărcare corespunzătoare, contactați orice distribuitor autorizat Toyota sau orice reparator autorizat Toyota, sau orice reparator de încredere.
Etichete de identificare pe ștecărul și
conectorul încărcătorului
Etichetele de identificare sunt atașate pe autovehicul, cablul de încărcare și încărcător pentru a-l informa pe utilizator cu privire la ce dispozitiv trebuie utilizat.

220

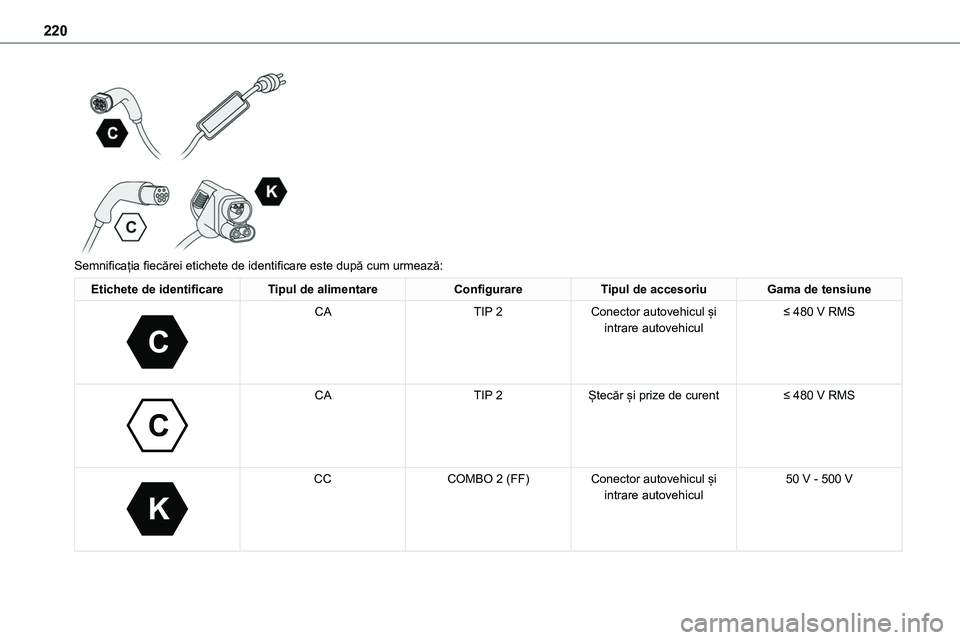

Semnificația fiecărei etichete de identificare este după cum urmează:
Etichete de identificareTipul de alimentareConfigurareTipul de accesoriuGama de tensiune
C

CATIP 2Conector autovehicul și intrare autovehicul≤ 480 V RMS

C

CATIP 2Ștecăr și prize de curent≤ 480 V RMS

K

CCCOMBO 2 (FF)Conector autovehicul și intrare autovehicul50 V - 500 V
