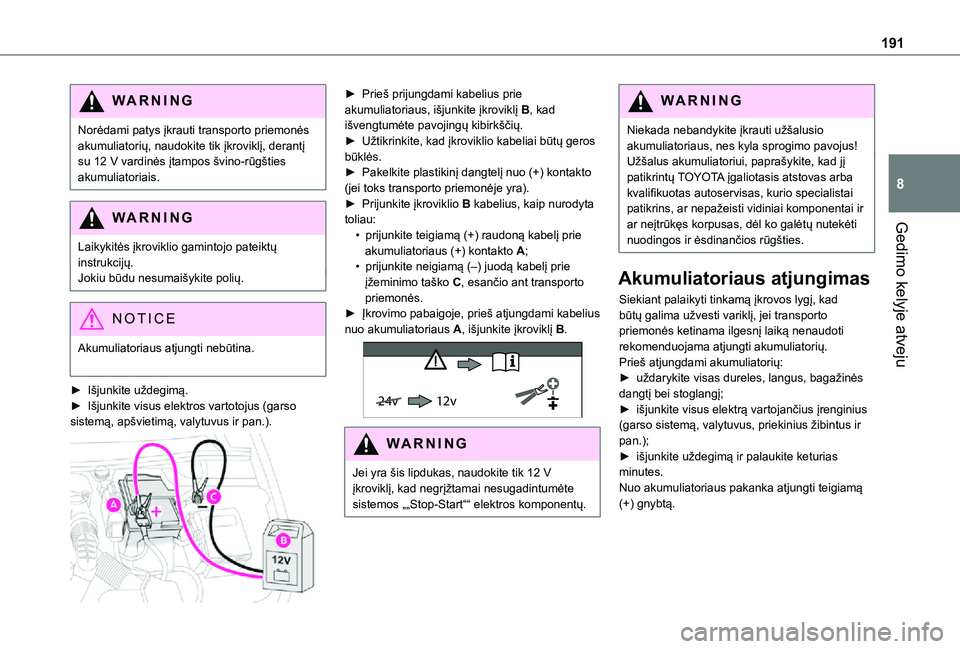

191
Gedimo kelyje atveju
8
WARNI NG
Norėdami patys įkrauti transporto priemonės akumuliatorių, naudokite tik įkroviklį, derantį su 12 V vardinės įtampos švino-rūgšties akumuliatoriais.
WARNI NG
Laikykitės įkroviklio gamintojo pateiktų instrukcijų.Jokiu būdu nesumaišykite polių.
NOTIC E
Akumuliatoriaus atjungti nebūtina.
► Išjunkite uždegimą.► Išjunkite visus elektros vartotojus (garso sistemą, apšvietimą, valytuvus ir pan.).

► Prieš prijungdami kabelius prie akumuliatoriaus, išjunkite įkroviklį B, kad išvengtumėte pavojingų kibirkščių.► Užtikrinkite, kad įkroviklio kabeliai būtų geros būklės.► Pakelkite plastikinį dangtelį nuo (+) kontakto (jei toks transporto priemonėje yra).► Prijunkite įkroviklio B kabelius, kaip nurodyta toliau:• prijunkite teigiamą (+) raudoną kabelį prie akumuliatoriaus (+) kontakto A;• prijunkite neigiamą (–) juodą kabelį prie įžeminimo taško C, esančio ant transporto priemonės.► Įkrovimo pabaigoje, prieš atjungdami kabelius nuo akumuliatoriaus A, išjunkite įkroviklį B.
24v 12v
WARNI NG
Jei yra šis lipdukas, naudokite tik 12 V įkroviklį, kad negrįžtamai nesugadintumėte sistemos „„Stop-Start““ elektros komponentų.
WARNI NG
Niekada nebandykite įkrauti užšalusio akumuliatoriaus, nes kyla sprogimo pavojus!Užšalus akumuliatoriui, paprašykite, kad jį patikrintų TOYOTA įgaliotasis atstovas arba kvalifikuotas autoservisas, kurio specialistai patikrins, ar nepažeisti vidiniai komponentai ir ar neįtrūkęs korpusas, dėl ko galėtų nutekėti nuodingos ir ėsdinančios rūgšties.
Akumuliatoriaus atjungimas
Siekiant palaikyti tinkamą įkrovos lygį, kad būtų galima užvesti variklį, jei transporto priemonės ketinama ilgesnį laiką nenaudoti rekomenduojama atjungti akumuliatorių.Prieš atjungdami akumuliatorių:► uždarykite visas dureles, langus, bagažinės dangtį bei stoglangį;► išjunkite visus elektrą vartojančius įrenginius (garso sistemą, valytuvus, priekinius žibintus ir pan.);
► išjunkite uždegimą ir palaukite keturias minutes.Nuo akumuliatoriaus pakanka atjungti teigiamą (+) gnybtą.

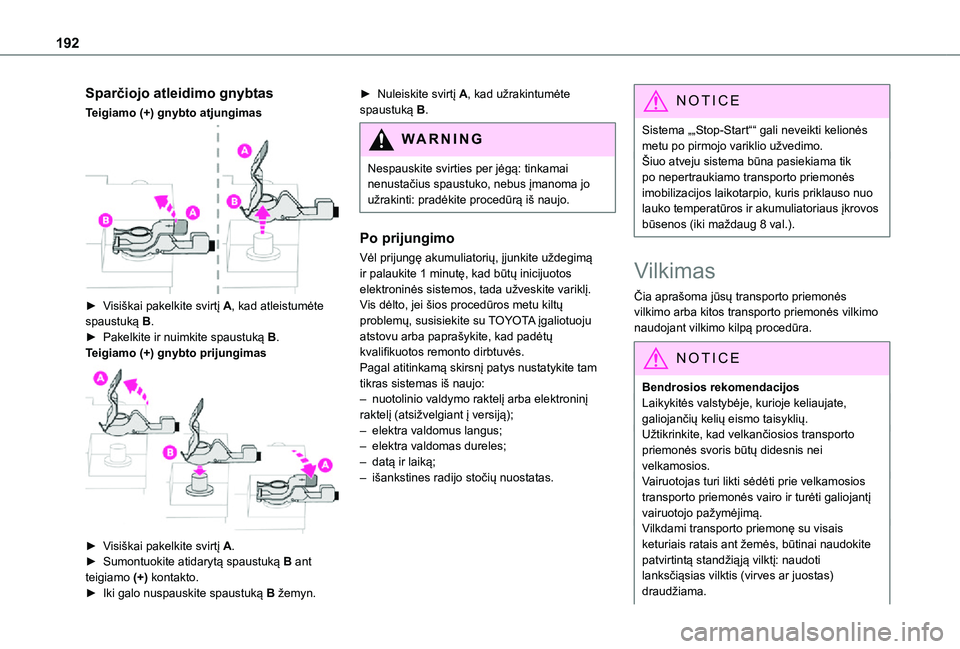

192
Sparčiojo atleidimo gnybtas
Teigiamo (+) gnybto atjungimas

► Visiškai pakelkite svirtį A, kad atleistumėte spaustuką B.► Pakelkite ir nuimkite spaustuką B.Teigiamo (+) gnybto prijungimas

► Visiškai pakelkite svirtį A.► Sumontuokite atidarytą spaustuką B ant teigiamo (+) kontakto.► Iki galo nuspauskite spaustuką B žemyn.
► Nuleiskite svirtį A, kad užrakintumėte spaustuką B.
WARNI NG
Nespauskite svirties per jėgą: tinkamai nenustačius spaustuko, nebus įmanoma jo užrakinti: pradėkite procedūrą iš naujo.
Po prijungimo
Vėl prijungę akumuliatorių, įjunkite uždegimą ir palaukite 1 minutę, kad būtų inicijuotos elektroninės sistemos, tada užveskite variklį.Vis dėlto, jei šios procedūros metu kiltų problemų, susisiekite su TOYOTA įgaliotuoju atstovu arba paprašykite, kad padėtų kvalifikuotos remonto dirbtuvės.Pagal atitinkamą skirsnį patys nustatykite tam tikras sistemas iš naujo:– nuotolinio valdymo raktelį arba elektroninį raktelį (atsižvelgiant į versiją);– elektra valdomus langus;– elektra valdomas dureles;– datą ir laiką;– išankstines radijo stočių nuostatas.
NOTIC E
Sistema „„Stop-Start““ gali neveikti kelionės metu po pirmojo variklio užvedimo.Šiuo atveju sistema būna pasiekiama tik po nepertraukiamo transporto priemonės imobilizacijos laikotarpio, kuris priklauso nuo lauko temperatūros ir akumuliatoriaus įkrovos būsenos (iki maždaug 8 val.).
Vilkimas
Čia aprašoma jūsų transporto priemonės vilkimo arba kitos transporto priemonės vilkimo naudojant vilkimo kilpą procedūra.
NOTIC E
Bendrosios rekomendacijosLaikykitės valstybėje, kurioje keliaujate, galiojančių kelių eismo taisyklių.Užtikrinkite, kad velkančiosios transporto
priemonės svoris būtų didesnis nei velkamosios.Vairuotojas turi likti sėdėti prie velkamosios transporto priemonės vairo ir turėti galiojantį vairuotojo pažymėjimą.Vilkdami transporto priemonę su visais keturiais ratais ant žemės, būtinai naudokite patvirtintą standžiąją vilktį: naudoti lanksčiąsias vilktis (virves ar juostas) draudžiama.

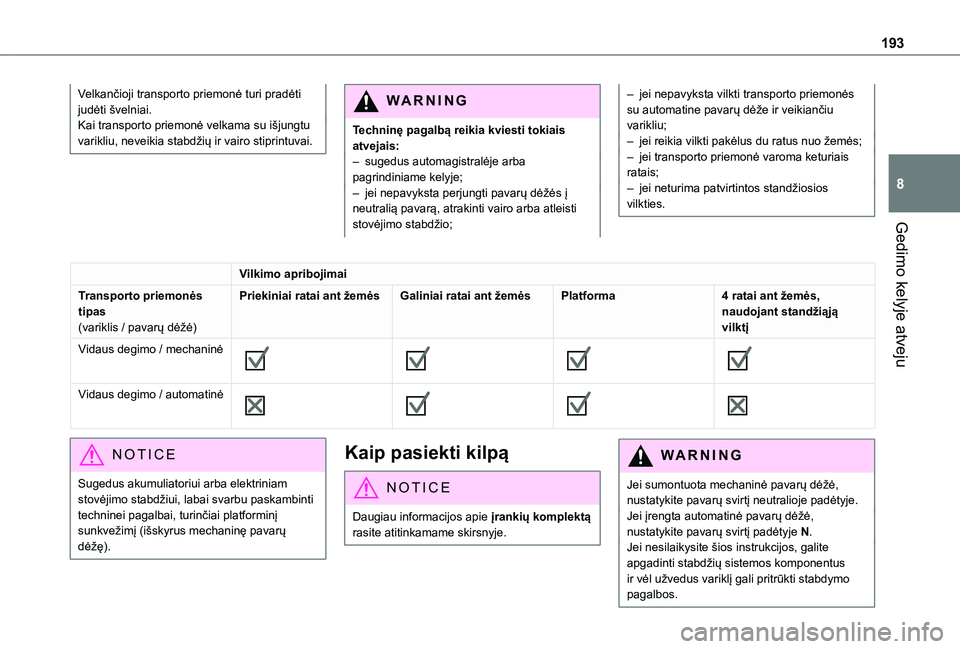

193
Gedimo kelyje atveju
8
Velkančioji transporto priemonė turi pradėti judėti švelniai.Kai transporto priemonė velkama su išjungtu varikliu, neveikia stabdžių ir vairo stiprintuvai.
WARNI NG
Techninę pagalbą reikia kviesti tokiais atvejais:– sugedus automagistralėje arba pagrindiniame kelyje;– jei nepavyksta perjungti pavarų dėžės į neutralią pavarą, atrakinti vairo arba atleisti stovėjimo stabdžio;
– jei nepavyksta vilkti transporto priemonės su automatine pavarų dėže ir veikiančiu varikliu;– jei reikia vilkti pakėlus du ratus nuo žemės;– jei transporto priemonė varoma keturiais ratais;– jei neturima patvirtintos standžiosios vilkties.
Vilkimo apribojimai
Transporto priemonės tipas(variklis / pavarų dėžė)
Priekiniai ratai ant žemėsGaliniai ratai ant žemėsPlatforma4 ratai ant žemės, naudojant standžiąją vilktį
Vidaus degimo / mechaninė







Vidaus degimo / automatinė







NOTIC E
Sugedus akumuliatoriui arba elektriniam stovėjimo stabdžiui, labai svarbu paskambinti techninei pagalbai, turinčiai platforminį sunkvežimį (išskyrus mechaninę pavarų dėžę).
Kaip pasiekti kilpą
NOTIC E
Daugiau informacijos apie įrankių komplektą rasite atitinkamame skirsnyje.
WARNI NG
Jei sumontuota mechaninė pavarų dėžė, nustatykite pavarų svirtį neutralioje padėtyje.Jei įrengta automatinė pavarų dėžė, nustatykite pavarų svirtį padėtyje N.Jei nesilaikysite šios instrukcijos, galite apgadinti stabdžių sistemos komponentus ir vėl užvedus variklį gali pritrūkti stabdymo pagalbos.

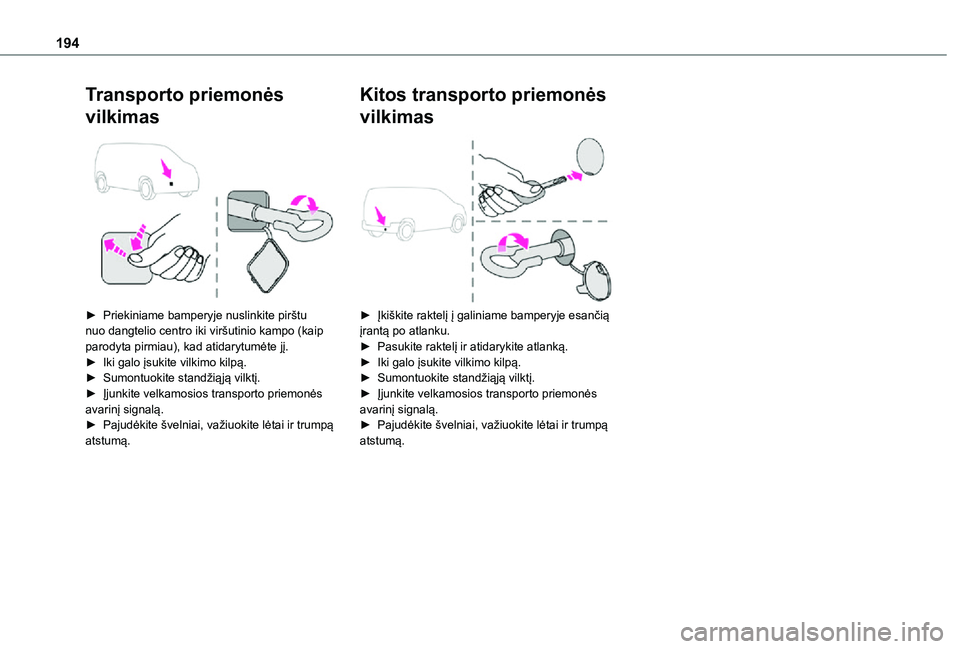

194
Transporto priemonės
vilkimas

► Priekiniame bamperyje nuslinkite pirštu nuo dangtelio centro iki viršutinio kampo (kaip parodyta pirmiau), kad atidarytumėte jį.► Iki galo įsukite vilkimo kilpą.► Sumontuokite standžiąją vilktį.► Įjunkite velkamosios transporto priemonės avarinį signalą.► Pajudėkite švelniai, važiuokite lėtai ir trumpą atstumą.
Kitos transporto priemonės
vilkimas

► Įkiškite raktelį į galiniame bamperyje esančią įrantą po atlanku.► Pasukite raktelį ir atidarykite atlanką.► Iki galo įsukite vilkimo kilpą.► Sumontuokite standžiąją vilktį.► Įjunkite velkamosios transporto priemonės avarinį signalą.► Pajudėkite švelniai, važiuokite lėtai ir trumpą atstumą.

195
Techniniai duomenys
9

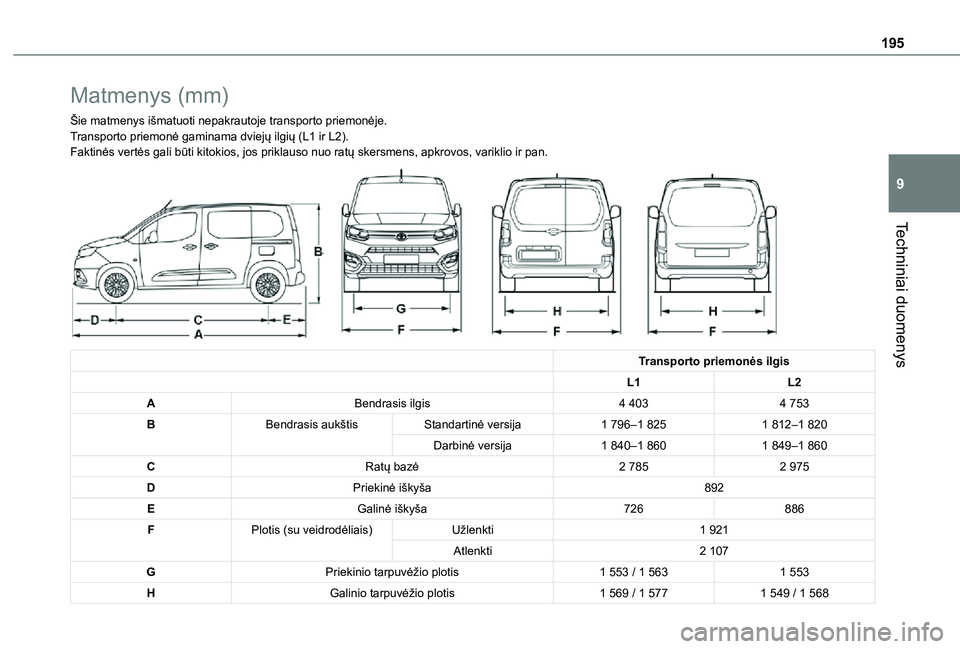

Matmenys (mm)
Šie matmenys išmatuoti nepakrautoje transporto priemonėje.Transporto priemonė gaminama dviejų ilgių (L1 ir L2).Faktinės vertės gali būti kitokios, jos priklauso nuo ratų skersmens, apkrovos, variklio ir pan.

Transporto priemonės ilgis
L1L2
ABendrasis ilgis4 4034 753
BBendrasis aukštisStandartinė versija1 796–1 8251 812–1 820
Darbinė versija1 840–1 8601 849–1 860
CRatų bazė2 7852 975
DPriekinė iškyša892
EGalinė iškyša726886
FPlotis (su veidrodėliais)Užlenkti1 921
Atlenkti2 107
GPriekinio tarpuvėžio plotis1 553 / 1 5631 553
HGalinio tarpuvėžio plotis1 569 / 1 5771 549 / 1 568

196

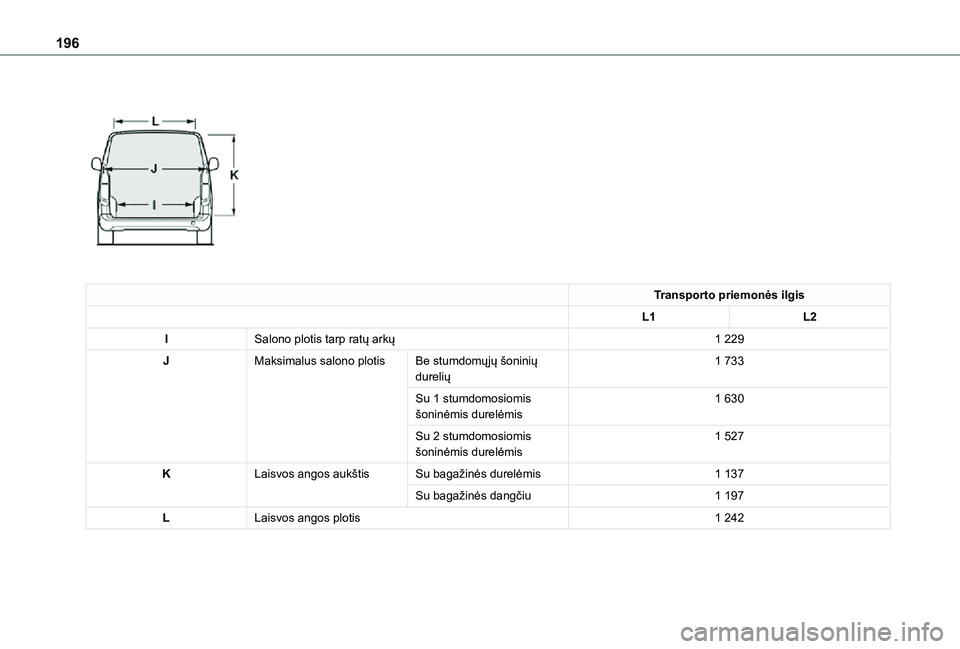

Transporto priemonės ilgis
L1L2
ISalono plotis tarp ratų arkų1 229
JMaksimalus salono plotisBe stumdomųjų šoninių durelių1 733
Su 1 stumdomosiomis šoninėmis durelėmis1 630
Su 2 stumdomosiomis šoninėmis durelėmis1 527
KLaisvos angos aukštisSu bagažinės durelėmis1 137
Su bagažinės dangčiu1 197
LLaisvos angos plotis1 242

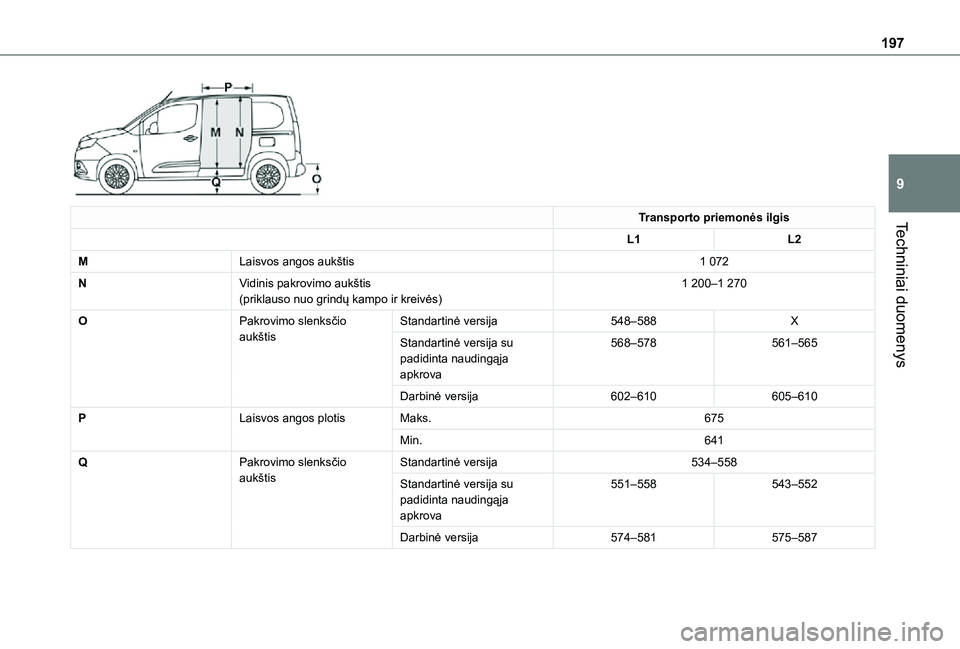

197
Techniniai duomenys
9
Transporto priemonės ilgis
L1L2
MLaisvos angos aukštis1 072
NVidinis pakrovimo aukštis(priklauso nuo grindų kampo ir kreivės)1 200–1 270
OPakrovimo slenksčio aukštisStandartinė versija548–588X
Standartinė versija su padidinta naudingąja apkrova
568–578561–565
Darbinė versija602–610605–610
PLaisvos angos plotisMaks.675
Min.641
QPakrovimo slenksčio aukštisStandartinė versija534–558
Standartinė versija su padidinta naudingąja apkrova
551–558543–552
Darbinė versija574–581575–587

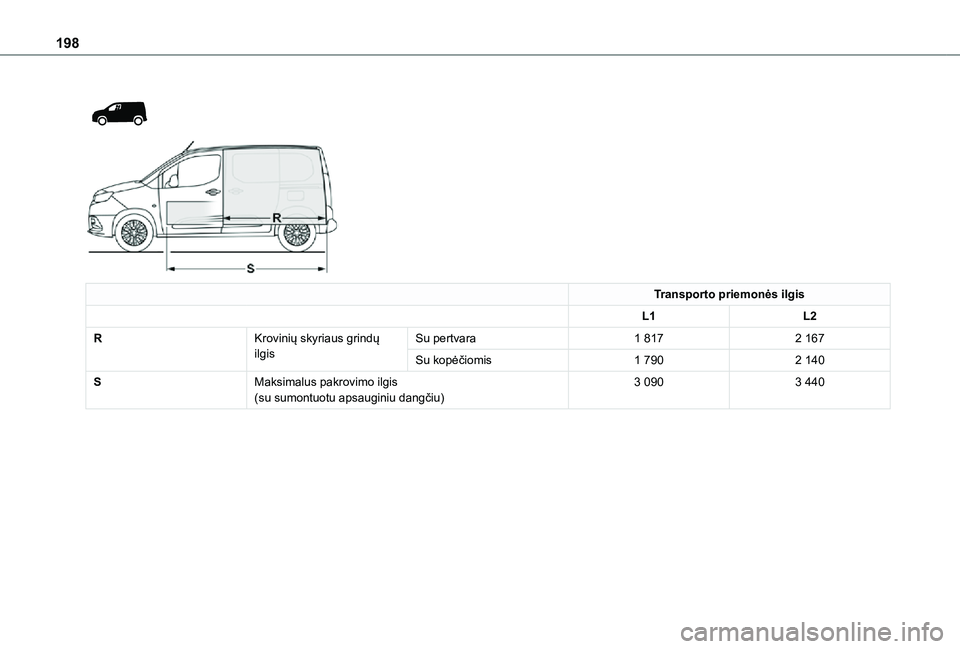

198



Transporto priemonės ilgis
L1L2
RKrovinių skyriaus grindų ilgisSu pertvara1 8172 167
Su kopėčiomis1 7902 140
SMaksimalus pakrovimo ilgis(su sumontuotu apsauginiu dangčiu)3 0903 440

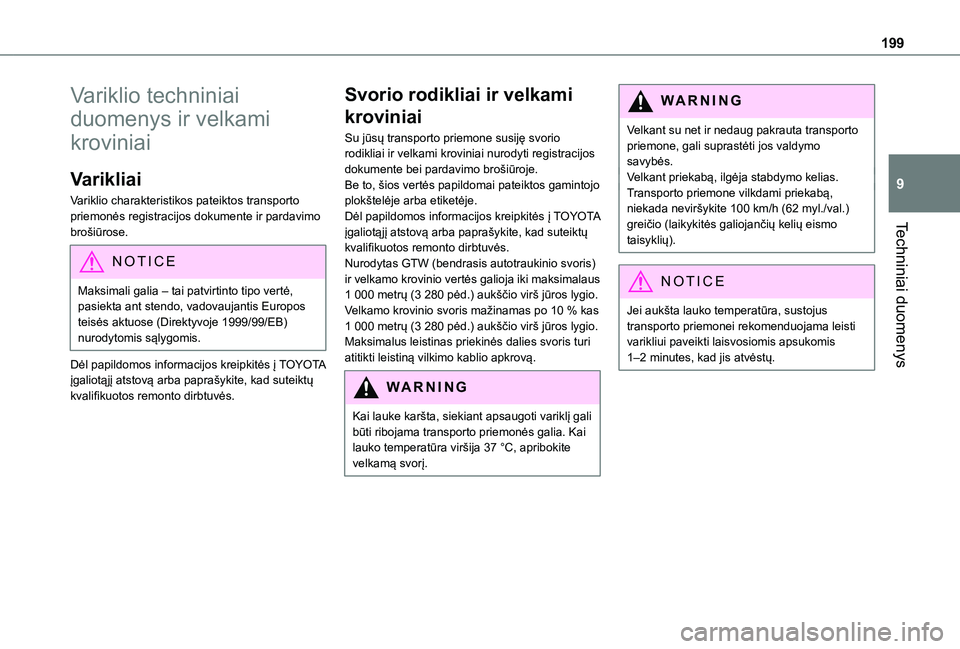

199
Techniniai duomenys
9
Variklio techniniai
duomenys ir velkami
kroviniai
Varikliai
Variklio charakteristikos pateiktos transporto priemonės registracijos dokumente ir pardavimo brošiūrose.
NOTIC E
Maksimali galia – tai patvirtinto tipo vertė, pasiekta ant stendo, vadovaujantis Europos teisės aktuose (Direktyvoje 1999/99/EB) nurodytomis sąlygomis.
Dėl papildomos informacijos kreipkitės į TOYOTA įgaliotąjį atstovą arba paprašykite, kad suteiktų kvalifikuotos remonto dirbtuvės.
Svorio rodikliai ir velkami
kroviniai
Su jūsų transporto priemone susiję svorio rodikliai ir velkami kroviniai nurodyti registracijos dokumente bei pardavimo brošiūroje.Be to, šios vertės papildomai pateiktos gamintojo plokštelėje arba etiketėje.Dėl papildomos informacijos kreipkitės į TOYOTA įgaliotąjį atstovą arba paprašykite, kad suteiktų kvalifikuotos remonto dirbtuvės.Nurodytas GTW (bendrasis autotraukinio svoris) ir velkamo krovinio vertės galioja iki maksimalaus 1 000 metrų (3 280 pėd.) aukščio virš jūros lygio. Velkamo krovinio svoris mažinamas po 10 % kas 1 000 metrų (3 280 pėd.) aukščio virš jūros lygio.Maksimalus leistinas priekinės dalies svoris turi atitikti leistiną vilkimo kablio apkrovą.
WARNI NG
Kai lauke karšta, siekiant apsaugoti variklį gali būti ribojama transporto priemonės galia. Kai lauko temperatūra viršija 37 °C, apribokite velkamą svorį.
WARNI NG
Velkant su net ir nedaug pakrauta transporto priemone, gali suprastėti jos valdymo savybės.Velkant priekabą, ilgėja stabdymo kelias.Transporto priemone vilkdami priekabą, niekada neviršykite 100 km/h (62 myl./val.) greičio (laikykitės galiojančių kelių eismo taisyklių).
NOTIC E
Jei aukšta lauko temperatūra, sustojus transporto priemonei rekomenduojama leisti varikliui paveikti laisvosiomis apsukomis 1–2 minutes, kad jis atvėstų.

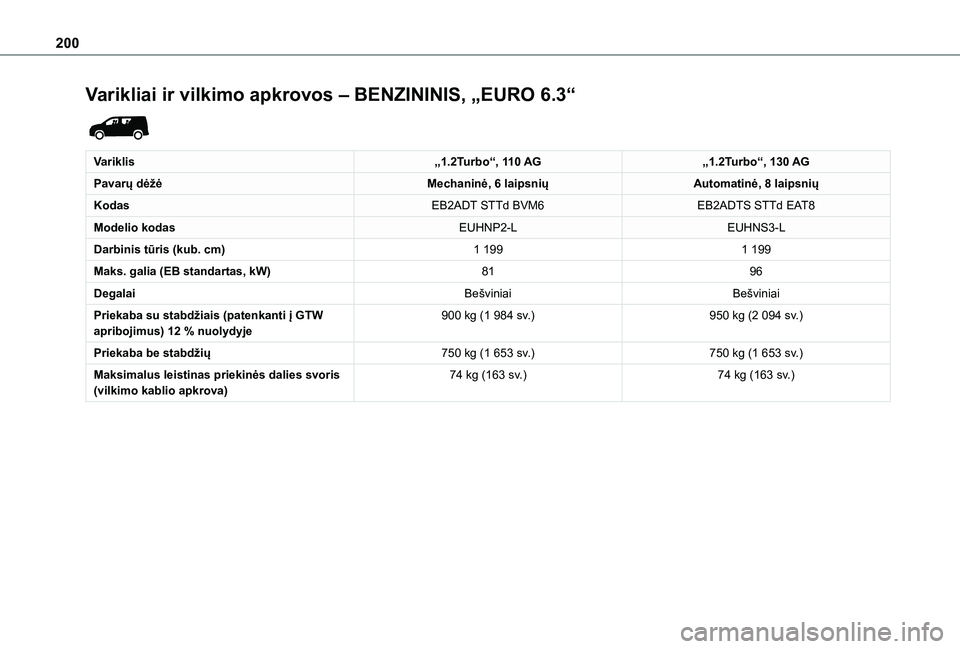

200
Varikliai ir vilkimo apkrovos – BENZININIS, „EURO 6.3“

Variklis„1.2Turbo“, 110 AG„1.2Turbo“, 130 AG
Pavarų dėžėMechaninė, 6 laipsniųAutomatinė, 8 laipsnių
KodasEB2ADT STTd BVM6EB2ADTS STTd EAT8
Modelio kodasEUHNP2-LEUHNS3-L
Darbinis tūris (kub. cm)1 1991 199
Maks. galia (EB standartas, kW)8196
DegalaiBešviniaiBešviniai
Priekaba su stabdžiais (patenkanti į GTW apribojimus) 12 % nuolydyje900 kg (1 984 sv.)950 kg (2 094 sv.)
Priekaba be stabdžių750 kg (1 653 sv.)750 kg (1 653 sv.)
Maksimalus leistinas priekinės dalies svoris (vilkimo kablio apkrova)74 kg (163 sv.)74 kg (163 sv.)
