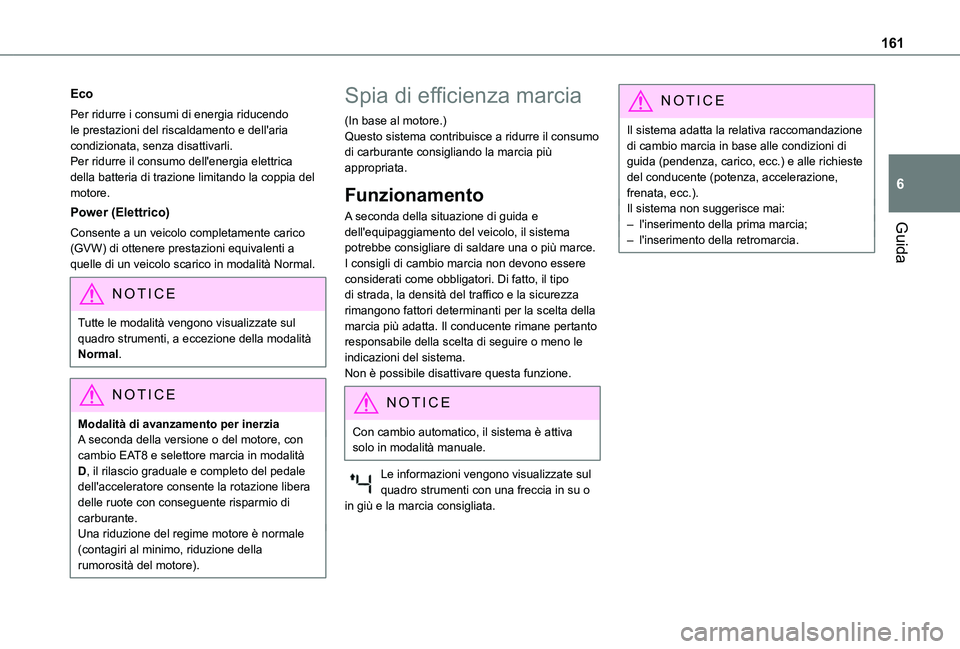

161
Guida
6
Eco
Per ridurre i consumi di energia riducendo le prestazioni del riscaldamento e dell'aria condizionata, senza disattivarli.Per ridurre il consumo dell'energia elettrica della batteria di trazione limitando la coppia del motore.
Power (Elettrico)
Consente a un veicolo completamente carico (GVW) di ottenere prestazioni equivalenti a quelle di un veicolo scarico in modalità Normal.
NOTIC E
Tutte le modalità vengono visualizzate sul quadro strumenti, a eccezione della modalità Normal.
NOTIC E
Modalità di avanzamento per inerziaA seconda della versione o del motore, con cambio EAT8 e selettore marcia in modalità D, il rilascio graduale e completo del pedale dell'acceleratore consente la rotazione libera delle ruote con conseguente risparmio di carburante.Una riduzione del regime motore è normale
(contagiri al minimo, riduzione della rumorosità del motore).
Spia di efficienza marcia
(In base al motore.)Questo sistema contribuisce a ridurre il consumo di carburante consigliando la marcia più appropriata.
Funzionamento
A seconda della situazione di guida e dell'equipaggiamento del veicolo, il sistema potrebbe consigliare di saldare una o più marce.I consigli di cambio marcia non devono essere considerati come obbligatori. Di fatto, il tipo di strada, la densità del traffico e la sicurezza rimangono fattori determinanti per la scelta della marcia più adatta. Il conducente rimane pertanto responsabile della scelta di seguire o meno le indicazioni del sistema.Non è possibile disattivare questa funzione.
NOTIC E
Con cambio automatico, il sistema è attiva solo in modalità manuale.
Le informazioni vengono visualizzate sul quadro strumenti con una freccia in su o in giù e la marcia consigliata.
NOTIC E
Il sistema adatta la relativa raccomandazione di cambio marcia in base alle condizioni di guida (pendenza, carico, ecc.) e alle richieste del conducente (potenza, accelerazione, frenata, ecc.).Il sistema non suggerisce mai:– l'inserimento della prima marcia;– l'inserimento della retromarcia.

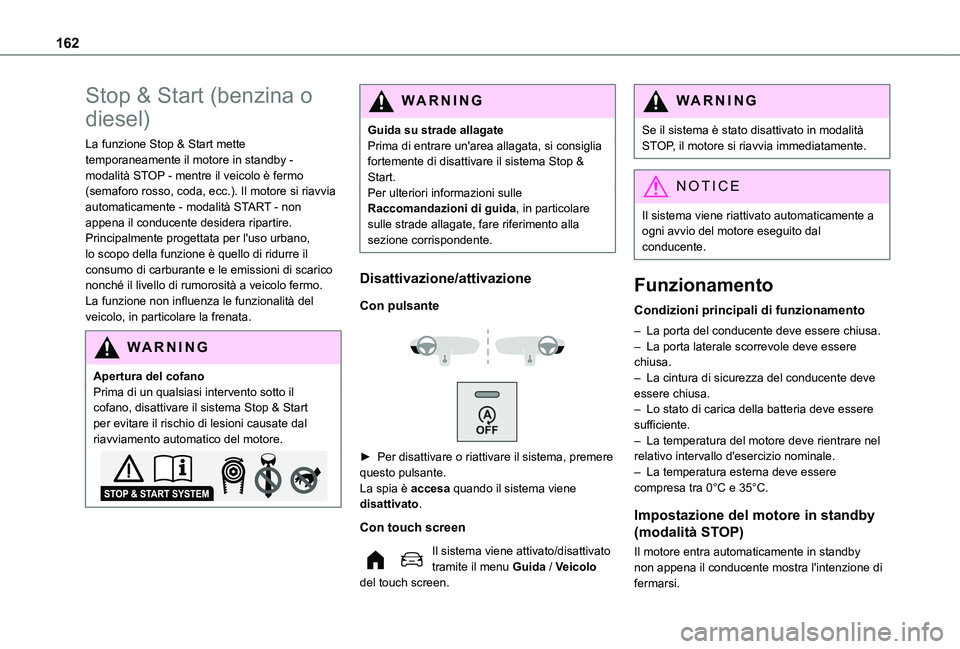

162
Stop & Start (benzina o
diesel)
La funzione Stop & Start mette temporaneamente il motore in standby - modalità STOP - mentre il veicolo è fermo (semaforo rosso, coda, ecc.). Il motore si riavvia automaticamente - modalità START - non appena il conducente desidera ripartire.Principalmente progettata per l'uso urbano, lo scopo della funzione è quello di ridurre il consumo di carburante e le emissioni di scarico nonché il livello di rumorosità a veicolo fermo.La funzione non influenza le funzionalità del veicolo, in particolare la frenata.
WARNI NG
Apertura del cofanoPrima di un qualsiasi intervento sotto il cofano, disattivare il sistema Stop & Start per evitare il rischio di lesioni causate dal riavviamento automatico del motore.
WARNI NG
Guida su strade allagatePrima di entrare un'area allagata, si consiglia fortemente di disattivare il sistema Stop & Start.Per ulteriori informazioni sulle Raccomandazioni di guida, in particolare sulle strade allagate, fare riferimento alla sezione corrispondente.
Disattivazione/attivazione
Con pulsante



► Per disattivare o riattivare il sistema, premere questo pulsante.La spia è accesa quando il sistema viene disattivato.
Con touch screen
Il sistema viene attivato/disattivato tramite il menu Guida / Veicolo del touch screen.
WARNI NG
Se il sistema è stato disattivato in modalità STOP, il motore si riavvia immediatamente.
NOTIC E
Il sistema viene riattivato automaticamente a ogni avvio del motore eseguito dal
conducente.
Funzionamento
Condizioni principali di funzionamento
– La porta del conducente deve essere chiusa.– La porta laterale scorrevole deve essere chiusa.– La cintura di sicurezza del conducente deve essere chiusa.– Lo stato di carica della batteria deve essere sufficiente.– La temperatura del motore deve rientrare nel relativo intervallo d'esercizio nominale.– La temperatura esterna deve essere compresa tra 0°C e 35°C.
Impostazione del motore in standby
(modalità STOP)
Il motore entra automaticamente in standby non appena il conducente mostra l'intenzione di fermarsi.

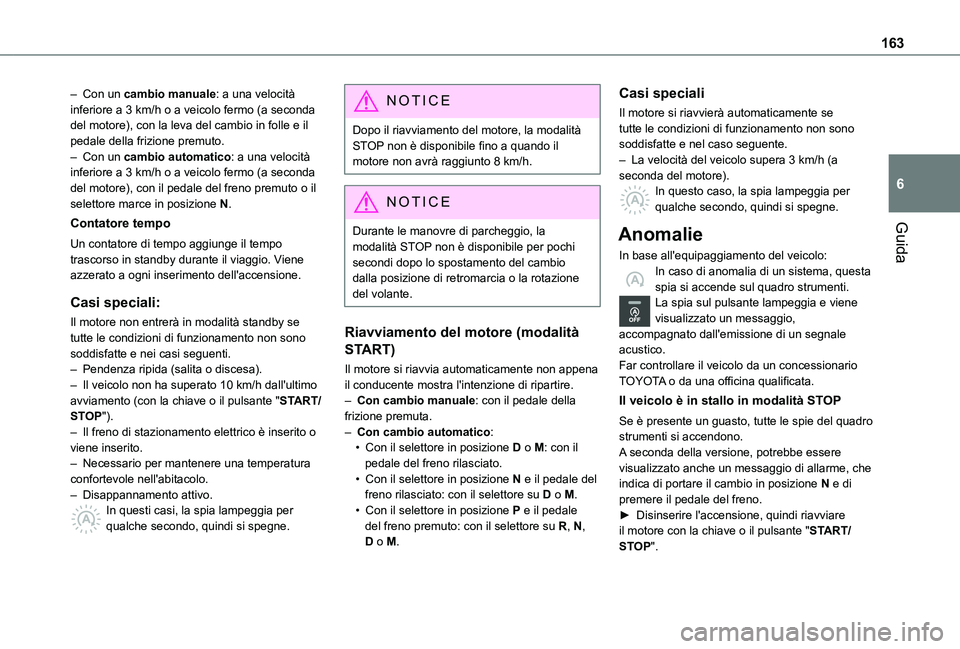

163
Guida
6
– Con un cambio manuale: a una velocità inferiore a 3 km/h o a veicolo fermo (a seconda del motore), con la leva del cambio in folle e il pedale della frizione premuto.– Con un cambio automatico: a una velocità inferiore a 3 km/h o a veicolo fermo (a seconda del motore), con il pedale del freno premuto o il selettore marce in posizione N.
Contatore tempo
Un contatore di tempo aggiunge il tempo trascorso in standby durante il viaggio. Viene azzerato a ogni inserimento dell'accensione.
Casi speciali:
Il motore non entrerà in modalità standby se tutte le condizioni di funzionamento non sono soddisfatte e nei casi seguenti.– Pendenza ripida (salita o discesa).– Il veicolo non ha superato 10 km/h dall'ultimo avviamento (con la chiave o il pulsante "START/STOP").– Il freno di stazionamento elettrico è inserito o
viene inserito.– Necessario per mantenere una temperatura confortevole nell'abitacolo.– Disappannamento attivo.In questi casi, la spia lampeggia per qualche secondo, quindi si spegne.
NOTIC E
Dopo il riavviamento del motore, la modalità STOP non è disponibile fino a quando il motore non avrà raggiunto 8 km/h.
NOTIC E
Durante le manovre di parcheggio, la
modalità STOP non è disponibile per pochi secondi dopo lo spostamento del cambio dalla posizione di retromarcia o la rotazione del volante.
Riavviamento del motore (modalità
START)
Il motore si riavvia automaticamente non appena il conducente mostra l'intenzione di ripartire.– Con cambio manuale: con il pedale della frizione premuta.– Con cambio automatico:• Con il selettore in posizione D o M: con il pedale del freno rilasciato.• Con il selettore in posizione N e il pedale del freno rilasciato: con il selettore su D o M.• Con il selettore in posizione P e il pedale del freno premuto: con il selettore su R, N, D o M.
Casi speciali
Il motore si riavvierà automaticamente se tutte le condizioni di funzionamento non sono soddisfatte e nel caso seguente.– La velocità del veicolo supera 3 km/h (a seconda del motore).In questo caso, la spia lampeggia per qualche secondo, quindi si spegne.
Anomalie
In base all'equipaggiamento del veicolo:In caso di anomalia di un sistema, questa spia si accende sul quadro strumenti.La spia sul pulsante lampeggia e viene visualizzato un messaggio, accompagnato dall'emissione di un segnale acustico.Far controllare il veicolo da un concessionario TOYOTA o da una officina qualificata.
Il veicolo è in stallo in modalità STOP
Se è presente un guasto, tutte le spie del quadro strumenti si accendono.
A seconda della versione, potrebbe essere visualizzato anche un messaggio di allarme, che indica di portare il cambio in posizione N e di premere il pedale del freno.► Disinserire l'accensione, quindi riavviare il motore con la chiave o il pulsante "START/STOP".

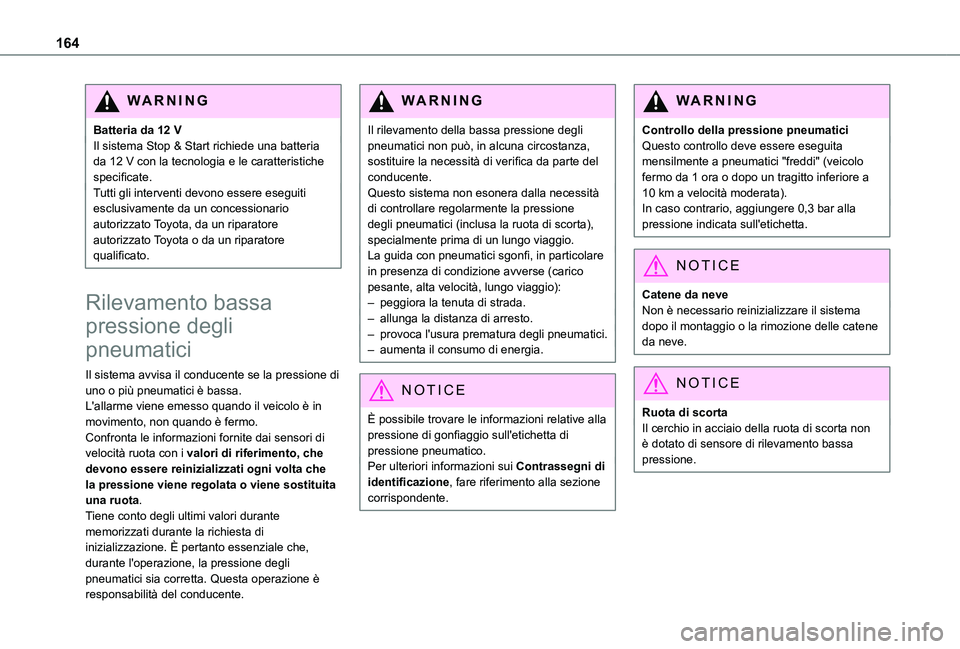

164
WARNI NG
Batteria da 12 VIl sistema Stop & Start richiede una batteria da 12 V con la tecnologia e le caratteristiche specificate.Tutti gli interventi devono essere eseguiti esclusivamente da un concessionario autorizzato Toyota, da un riparatore autorizzato Toyota o da un riparatore qualificato.
Rilevamento bassa
pressione degli
pneumatici
Il sistema avvisa il conducente se la pressione di uno o più pneumatici è bassa.L'allarme viene emesso quando il veicolo è in movimento, non quando è fermo.Confronta le informazioni fornite dai sensori di
velocità ruota con i valori di riferimento, che devono essere reinizializzati ogni volta che la pressione viene regolata o viene sostituita una ruota.Tiene conto degli ultimi valori durante memorizzati durante la richiesta di inizializzazione. È pertanto essenziale che, durante l'operazione, la pressione degli pneumatici sia corretta. Questa operazione è responsabilità del conducente.
WARNI NG
Il rilevamento della bassa pressione degli pneumatici non può, in alcuna circostanza, sostituire la necessità di verifica da parte del conducente.Questo sistema non esonera dalla necessità di controllare regolarmente la pressione degli pneumatici (inclusa la ruota di scorta), specialmente prima di un lungo viaggio.La guida con pneumatici sgonfi, in particolare in presenza di condizione avverse (carico pesante, alta velocità, lungo viaggio):– peggiora la tenuta di strada.– allunga la distanza di arresto.– provoca l'usura prematura degli pneumatici.– aumenta il consumo di energia.
NOTIC E
È possibile trovare le informazioni relative alla pressione di gonfiaggio sull'etichetta di pressione pneumatico.Per ulteriori informazioni sui Contrassegni di identificazione, fare riferimento alla sezione corrispondente.
WARNI NG
Controllo della pressione pneumaticiQuesto controllo deve essere eseguita mensilmente a pneumatici "freddi" (veicolo fermo da 1 ora o dopo un tragitto inferiore a 10 km a velocità moderata).In caso contrario, aggiungere 0,3 bar alla pressione indicata sull'etichetta.
NOTIC E
Catene da neveNon è necessario reinizializzare il sistema dopo il montaggio o la rimozione delle catene da neve.
NOTIC E
Ruota di scortaIl cerchio in acciaio della ruota di scorta non è dotato di sensore di rilevamento bassa
pressione.

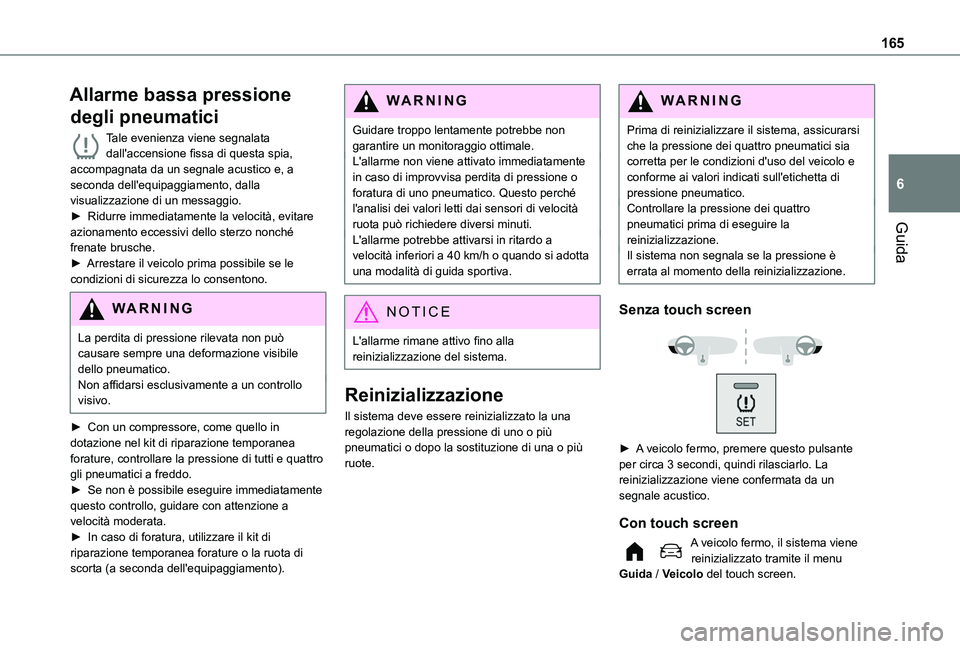

165
Guida
6
Allarme bassa pressione
degli pneumatici
Tale evenienza viene segnalata dall'accensione fissa di questa spia, accompagnata da un segnale acustico e, a seconda dell'equipaggiamento, dalla visualizzazione di un messaggio.► Ridurre immediatamente la velocità, evitare azionamento eccessivi dello sterzo nonché frenate brusche.► Arrestare il veicolo prima possibile se le condizioni di sicurezza lo consentono.
WARNI NG
La perdita di pressione rilevata non può causare sempre una deformazione visibile dello pneumatico.Non affidarsi esclusivamente a un controllo visivo.
► Con un compressore, come quello in dotazione nel kit di riparazione temporanea forature, controllare la pressione di tutti e quattro gli pneumatici a freddo.► Se non è possibile eseguire immediatamente questo controllo, guidare con attenzione a velocità moderata.► In caso di foratura, utilizzare il kit di riparazione temporanea forature o la ruota di scorta (a seconda dell'equipaggiamento).
WARNI NG
Guidare troppo lentamente potrebbe non garantire un monitoraggio ottimale.L'allarme non viene attivato immediatamente in caso di improvvisa perdita di pressione o foratura di uno pneumatico. Questo perché l'analisi dei valori letti dai sensori di velocità ruota può richiedere diversi minuti.L'allarme potrebbe attivarsi in ritardo a velocità inferiori a 40 km/h o quando si adotta una modalità di guida sportiva.
NOTIC E
L'allarme rimane attivo fino alla reinizializzazione del sistema.
Reinizializzazione
Il sistema deve essere reinizializzato la una regolazione della pressione di uno o più pneumatici o dopo la sostituzione di una o più ruote.
WARNI NG
Prima di reinizializzare il sistema, assicurarsi che la pressione dei quattro pneumatici sia corretta per le condizioni d'uso del veicolo e conforme ai valori indicati sull'etichetta di pressione pneumatico.Controllare la pressione dei quattro pneumatici prima di eseguire la reinizializzazione.Il sistema non segnala se la pressione è errata al momento della reinizializzazione.
Senza touch screen


► A veicolo fermo, premere questo pulsante per circa 3 secondi, quindi rilasciarlo. La reinizializzazione viene confermata da un segnale acustico.
Con touch screen
A veicolo fermo, il sistema viene
reinizializzato tramite il menu Guida / Veicolo del touch screen.

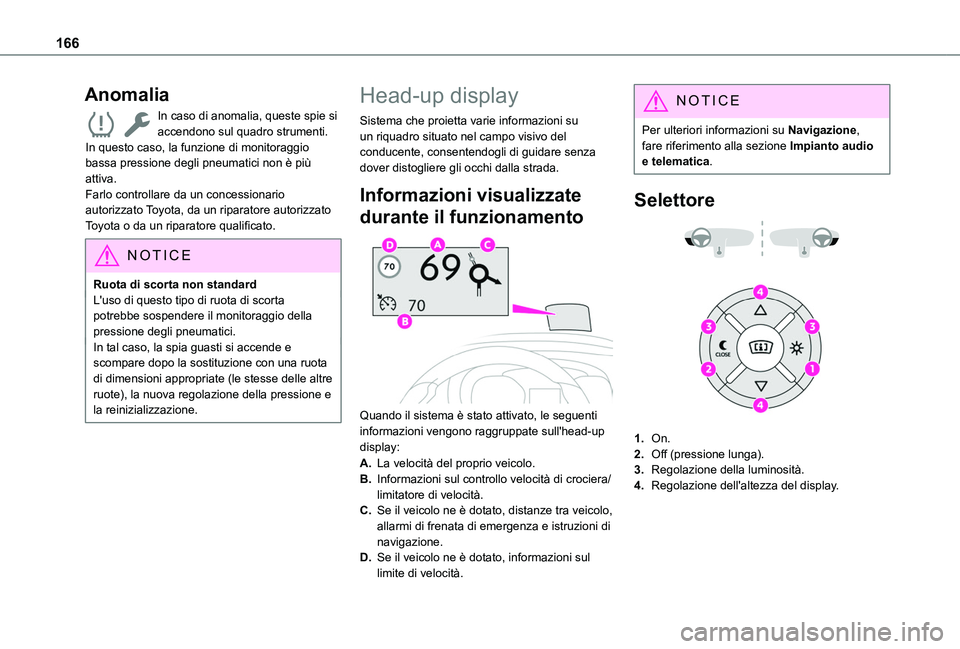

166
Anomalia
In caso di anomalia, queste spie si accendono sul quadro strumenti.In questo caso, la funzione di monitoraggio bassa pressione degli pneumatici non è più attiva.Farlo controllare da un concessionario autorizzato Toyota, da un riparatore autorizzato Toyota o da un riparatore qualificato.
NOTIC E
Ruota di scorta non standardL'uso di questo tipo di ruota di scorta potrebbe sospendere il monitoraggio della pressione degli pneumatici.In tal caso, la spia guasti si accende e scompare dopo la sostituzione con una ruota di dimensioni appropriate (le stesse delle altre ruote), la nuova regolazione della pressione e la reinizializzazione.
Head-up display
Sistema che proietta varie informazioni su un riquadro situato nel campo visivo del conducente, consentendogli di guidare senza dover distogliere gli occhi dalla strada.
Informazioni visualizzate
durante il funzionamento

Quando il sistema è stato attivato, le seguenti informazioni vengono raggruppate sull'head-up
display:
A.La velocità del proprio veicolo.
B.Informazioni sul controllo velocità di crociera/limitatore di velocità.
C.Se il veicolo ne è dotato, distanze tra veicolo, allarmi di frenata di emergenza e istruzioni di navigazione.
D.Se il veicolo ne è dotato, informazioni sul limite di velocità.
NOTIC E
Per ulteriori informazioni su Navigazione, fare riferimento alla sezione Impianto audio e telematica.
Selettore


1.On.
2.Off (pressione lunga).
3.Regolazione della luminosità.
4.Regolazione dell'altezza del display.

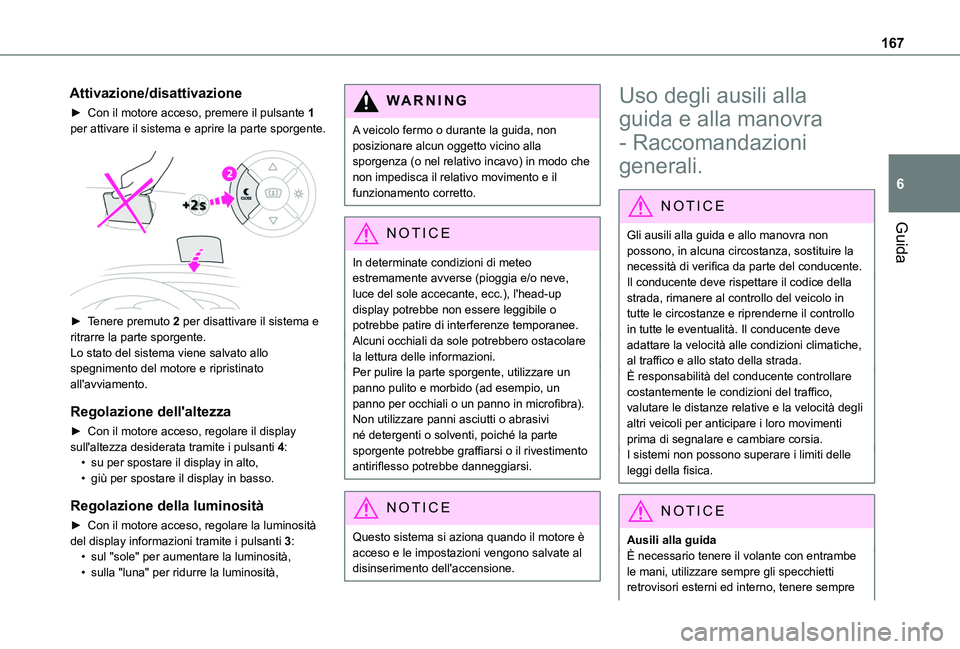

167
Guida
6
Attivazione/disattivazione
► Con il motore acceso, premere il pulsante 1 per attivare il sistema e aprire la parte sporgente.

► Tenere premuto 2 per disattivare il sistema e ritrarre la parte sporgente.Lo stato del sistema viene salvato allo spegnimento del motore e ripristinato all'avviamento.
Regolazione dell'altezza
► Con il motore acceso, regolare il display
sull'altezza desiderata tramite i pulsanti 4:• su per spostare il display in alto,• giù per spostare il display in basso.
Regolazione della luminosità
► Con il motore acceso, regolare la luminosità del display informazioni tramite i pulsanti 3:• sul "sole" per aumentare la luminosità,• sulla "luna" per ridurre la luminosità,
W ARNI NG
A veicolo fermo o durante la guida, non posizionare alcun oggetto vicino alla sporgenza (o nel relativo incavo) in modo che non impedisca il relativo movimento e il funzionamento corretto.
NOTIC E
In determinate condizioni di meteo estremamente avverse (pioggia e/o neve, luce del sole accecante, ecc.), l'head-up display potrebbe non essere leggibile o potrebbe patire di interferenze temporanee.Alcuni occhiali da sole potrebbero ostacolare la lettura delle informazioni.Per pulire la parte sporgente, utilizzare un panno pulito e morbido (ad esempio, un panno per occhiali o un panno in microfibra). Non utilizzare panni asciutti o abrasivi né detergenti o solventi, poiché la parte sporgente potrebbe graffiarsi o il rivestimento antiriflesso potrebbe danneggiarsi.
NOTIC E
Questo sistema si aziona quando il motore è acceso e le impostazioni vengono salvate al disinserimento dell'accensione.
Uso degli ausili alla
guida e alla manovra
- Raccomandazioni
generali.
NOTIC E
Gli ausili alla guida e allo manovra non possono, in alcuna circostanza, sostituire la necessità di verifica da parte del conducente.Il conducente deve rispettare il codice della strada, rimanere al controllo del veicolo in tutte le circostanze e riprenderne il controllo in tutte le eventualità. Il conducente deve adattare la velocità alle condizioni climatiche, al traffico e allo stato della strada.È responsabilità del conducente controllare costantemente le condizioni del traffico, valutare le distanze relative e la velocità degli altri veicoli per anticipare i loro movimenti prima di segnalare e cambiare corsia.
I sistemi non possono superare i limiti delle leggi della fisica.
NOTIC E
Ausili alla guidaÈ necessario tenere il volante con entrambe le mani, utilizzare sempre gli specchietti retrovisori esterni ed interno, tenere sempre

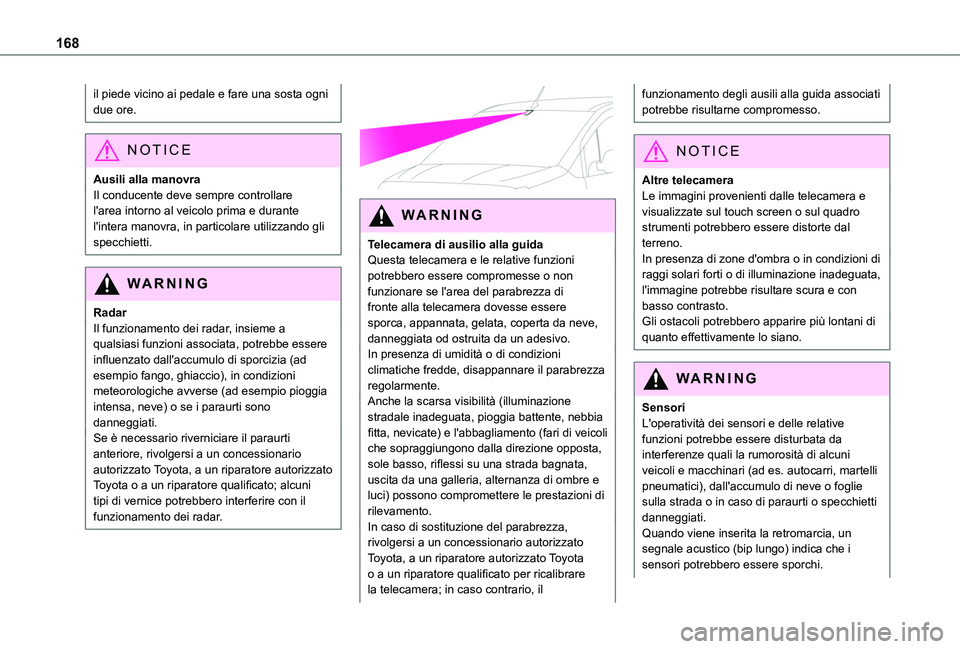

168
il piede vicino ai pedale e fare una sosta ogni due ore.
NOTIC E
Ausili alla manovraIl conducente deve sempre controllare l'area intorno al veicolo prima e durante l'intera manovra, in particolare utilizzando gli specchietti.
WARNI NG
RadarIl funzionamento dei radar, insieme a qualsiasi funzioni associata, potrebbe essere influenzato dall'accumulo di sporcizia (ad esempio fango, ghiaccio), in condizioni meteorologiche avverse (ad esempio pioggia intensa, neve) o se i paraurti sono danneggiati.Se è necessario riverniciare il paraurti anteriore, rivolgersi a un concessionario autorizzato Toyota, a un riparatore autorizzato Toyota o a un riparatore qualificato; alcuni tipi di vernice potrebbero interferire con il funzionamento dei radar.


WARNI NG
Telecamera di ausilio alla guidaQuesta telecamera e le relative funzioni potrebbero essere compromesse o non funzionare se l'area del parabrezza di fronte alla telecamera dovesse essere sporca, appannata, gelata, coperta da neve, danneggiata od ostruita da un adesivo.In presenza di umidità o di condizioni climatiche fredde, disappannare il parabrezza regolarmente.Anche la scarsa visibilità (illuminazione stradale inadeguata, pioggia battente, nebbia fitta, nevicate) e l'abbagliamento (fari di veicoli
che sopraggiungono dalla direzione opposta, sole basso, riflessi su una strada bagnata, uscita da una galleria, alternanza di ombre e luci) possono compromettere le prestazioni di rilevamento.In caso di sostituzione del parabrezza, rivolgersi a un concessionario autorizzato Toyota, a un riparatore autorizzato Toyota o a un riparatore qualificato per ricalibrare la telecamera; in caso contrario, il
funzionamento degli ausili alla guida associati potrebbe risultarne compromesso.
NOTIC E
Altre telecameraLe immagini provenienti dalle telecamera e visualizzate sul touch screen o sul quadro strumenti potrebbero essere distorte dal terreno.In presenza di zone d'ombra o in condizioni di raggi solari forti o di illuminazione inadeguata, l'immagine potrebbe risultare scura e con basso contrasto.Gli ostacoli potrebbero apparire più lontani di quanto effettivamente lo siano.
WARNI NG
SensoriL'operatività dei sensori e delle relative funzioni potrebbe essere disturbata da
interferenze quali la rumorosità di alcuni veicoli e macchinari (ad es. autocarri, martelli pneumatici), dall'accumulo di neve o foglie sulla strada o in caso di paraurti o specchietti danneggiati.Quando viene inserita la retromarcia, un segnale acustico (bip lungo) indica che i sensori potrebbero essere sporchi.

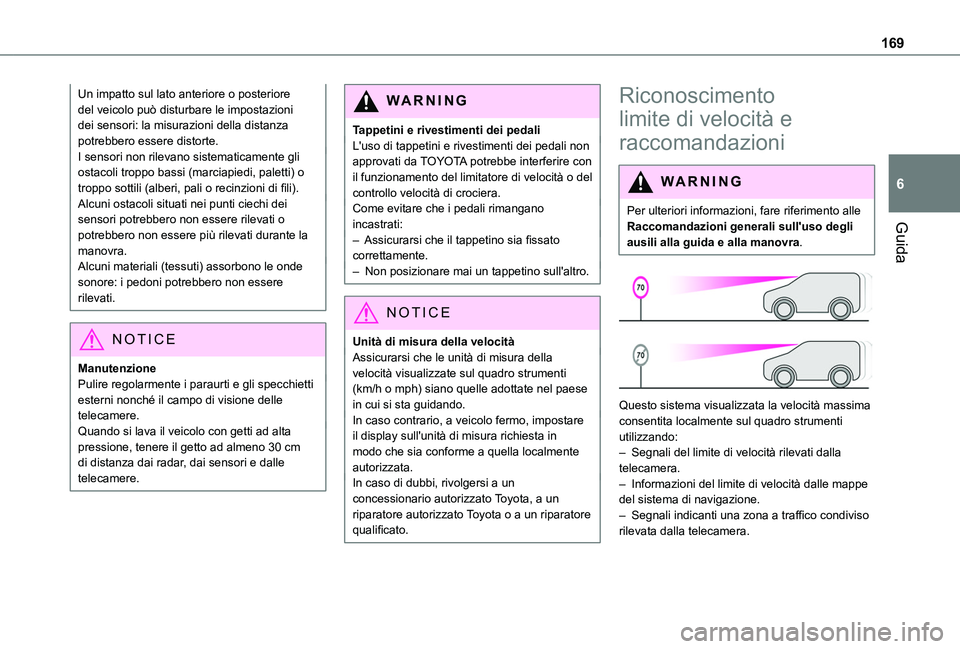

169
Guida
6
Un impatto sul lato anteriore o posteriore del veicolo può disturbare le impostazioni dei sensori: la misurazioni della distanza potrebbero essere distorte.I sensori non rilevano sistematicamente gli ostacoli troppo bassi (marciapiedi, paletti) o troppo sottili (alberi, pali o recinzioni di fili).Alcuni ostacoli situati nei punti ciechi dei sensori potrebbero non essere rilevati o potrebbero non essere più rilevati durante la manovra.Alcuni materiali (tessuti) assorbono le onde sonore: i pedoni potrebbero non essere rilevati.
NOTIC E
ManutenzionePulire regolarmente i paraurti e gli specchietti esterni nonché il campo di visione delle telecamere.Quando si lava il veicolo con getti ad alta
pressione, tenere il getto ad almeno 30 cm di distanza dai radar, dai sensori e dalle telecamere.
WARNI NG
Tappetini e rivestimenti dei pedaliL'uso di tappetini e rivestimenti dei pedali non approvati da TOYOTA potrebbe interferire con il funzionamento del limitatore di velocità o del controllo velocità di crociera.Come evitare che i pedali rimangano incastrati:– Assicurarsi che il tappetino sia fissato correttamente.– Non posizionare mai un tappetino sull'altro.
NOTIC E
Unità di misura della velocitàAssicurarsi che le unità di misura della velocità visualizzate sul quadro strumenti (km/h o mph) siano quelle adottate nel paese in cui si sta guidando.In caso contrario, a veicolo fermo, impostare il display sull'unità di misura richiesta in
modo che sia conforme a quella localmente autorizzata.In caso di dubbi, rivolgersi a un concessionario autorizzato Toyota, a un riparatore autorizzato Toyota o a un riparatore qualificato.
Riconoscimento
limite di velocità e
raccomandazioni
WARNI NG
Per ulteriori informazioni, fare riferimento alle Raccomandazioni generali sull'uso degli ausili alla guida e alla manovra.


Questo sistema visualizzata la velocità massima consentita localmente sul quadro strumenti utilizzando:– Segnali del limite di velocità rilevati dalla telecamera.– Informazioni del limite di velocità dalle mappe del sistema di navigazione.– Segnali indicanti una zona a traffico condiviso rilevata dalla telecamera.

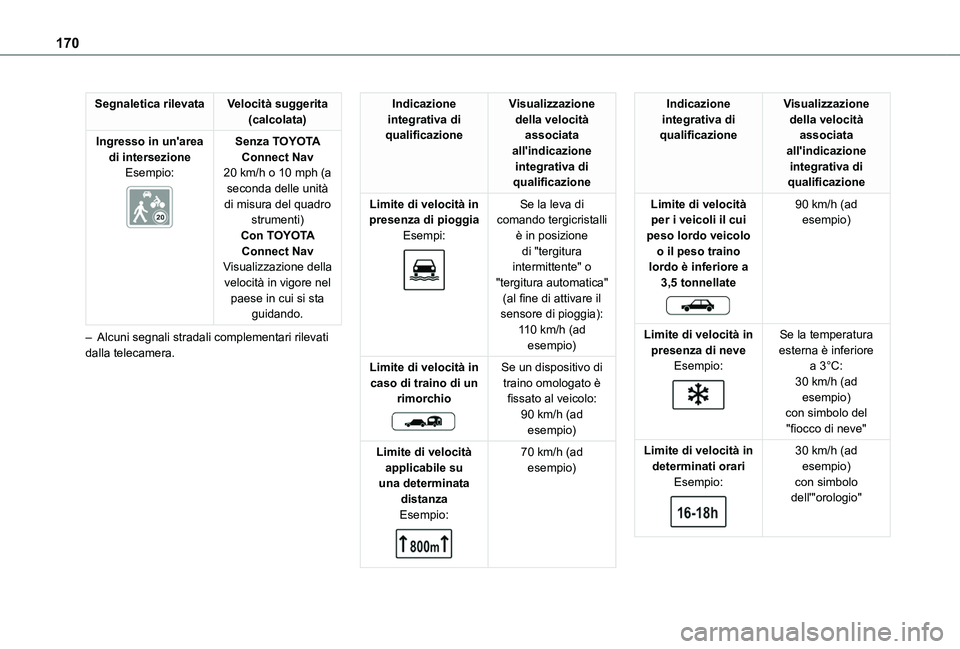

170
Segnaletica rilevataVelocità suggerita (calcolata)
Ingresso in un'area di intersezioneEsempio:

Senza TOYOTA Connect Nav20 km/h o 10 mph (a seconda delle unità di misura del quadro strumenti)Con TOYOTA
Connect NavVisualizzazione della velocità in vigore nel paese in cui si sta guidando.
– Alcuni segnali stradali complementari rilevati dalla telecamera.
Indicazione integrativa di qualificazione
Visualizzazione della velocità associata all'indicazione integrativa di qualificazione
Limite di velocità in presenza di pioggiaEsempi:

Se la leva di comando tergicristalli è in posizione
di "tergitura intermittente" o "tergitura automatica" (al fine di attivare il sensore di pioggia):110 km/h (ad esempio)
Limite di velocità in caso di traino di un rimorchio

Se un dispositivo di traino omologato è fissato al veicolo:90 km/h (ad esempio)
Limite di velocità applicabile su una determinata distanzaEsempio:

70 km/h (ad esempio)
Indicazione integrativa di qualificazione
Visualizzazione della velocità associata all'indicazione integrativa di qualificazione
Limite di velocità per i veicoli il cui peso lordo veicolo
o il peso traino lordo è inferiore a 3,5 tonnellate

90 km/h (ad esempio)
Limite di velocità in presenza di neveEsempio:

Se la temperatura esterna è inferiore a 3°C:30 km/h (ad esempio)con simbolo del "fiocco di neve"
Limite di velocità in determinati orariEsempio:

30 km/h (ad esempio)con simbolo dell'"orologio"
