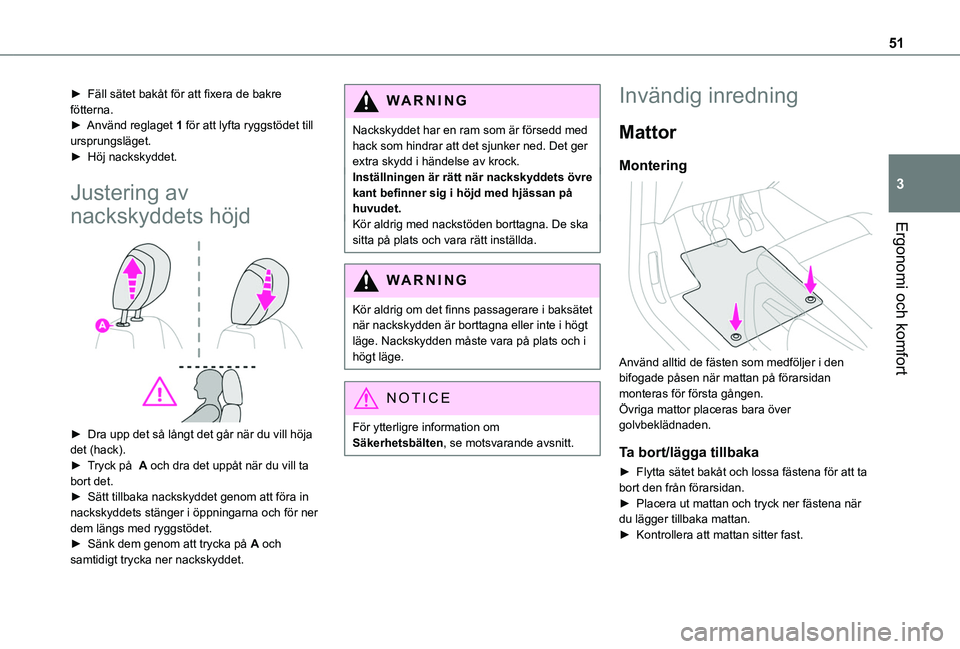

51
Ergonomi och komfort
3
► Fäll sätet bakåt för att fixera de bakre fötterna.► Använd reglaget 1 för att lyfta ryggstödet till ursprungsläget.► Höj nackskyddet.
Justering av
nackskyddets höjd

► Dra upp det så långt det går när du vill höja det (hack).► Tryck på A och dra det uppåt när du vill ta bort det.► Sätt tillbaka nackskyddet genom att föra in nackskyddets stänger i öppningarna och för ner dem längs med ryggstödet. ► Sänk dem genom att trycka på A och
samtidigt trycka ner nackskyddet.
WARNI NG
Nackskyddet har en ram som är försedd med hack som hindrar att det sjunker ned. Det ger extra skydd i händelse av krock.Inställningen är rätt när nackskyddets övre kant befinner sig i höjd med hjässan på huvudet.Kör aldrig med nackstöden borttagna. De ska sitta på plats och vara rätt inställda.
WARNI NG
Kör aldrig om det finns passagerare i baksätet när nackskydden är borttagna eller inte i högt läge. Nackskydden måste vara på plats och i högt läge.
NOTIC E
För ytterligre information om Säkerhetsbälten, se motsvarande avsnitt.
Invändig inredning
Mattor
Montering

Använd alltid de fästen som medföljer i den bifogade påsen när mattan på förarsidan monteras för första gången.Övriga mattor placeras bara över golvbeklädnaden.
Ta bort/lägga tillbaka
► Flytta sätet bakåt och lossa fästena för att ta bort den från förarsidan.► Placera ut mattan och tryck ner fästena när du lägger tillbaka mattan.► Kontrollera att mattan sitter fast.

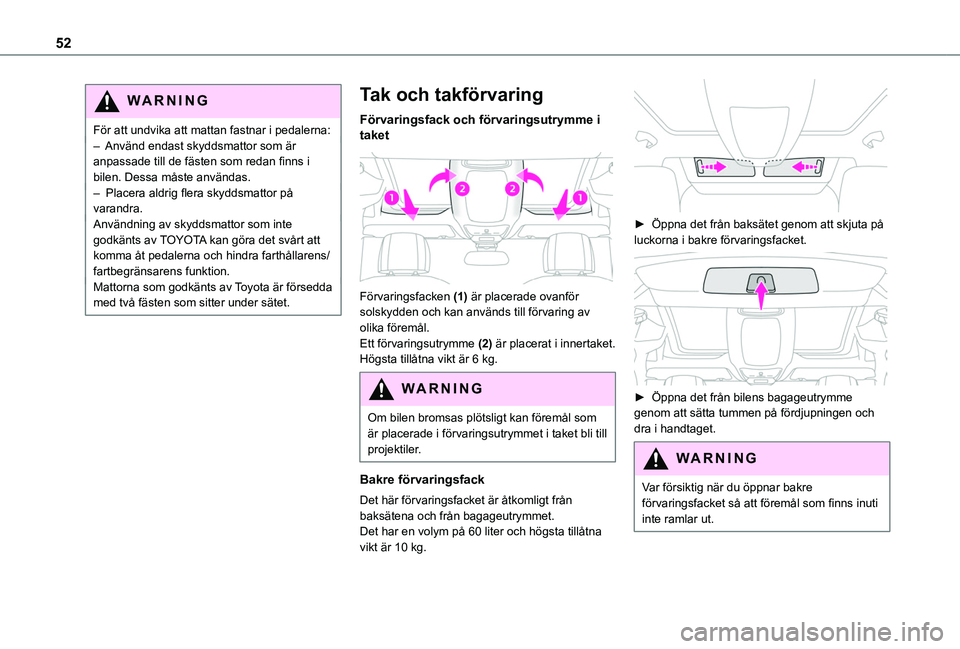

52
WARNI NG
För att undvika att mattan fastnar i pedalerna:– Använd endast skyddsmattor som är anpassade till de fästen som redan finns i bilen. Dessa måste användas.– Placera aldrig flera skyddsmattor på varandra.Användning av skyddsmattor som inte godkänts av TOYOTA kan göra det svårt att komma åt pedalerna och hindra farthållarens/fartbegränsarens funktion.Mattorna som godkänts av Toyota är försedda med två fästen som sitter under sätet.
Tak och takförvaring
Förvaringsfack och förvaringsutrymme i taket

Förvaringsfacken (1) är placerade ovanför solskydden och kan används till förvaring av olika föremål.Ett förvaringsutrymme (2) är placerat i innertaket.Högsta tillåtna vikt är 6 kg.
WARNI NG
Om bilen bromsas plötsligt kan föremål som är placerade i förvaringsutrymmet i taket bli till projektiler.
Bakre förvaringsfack
Det här förvaringsfacket är åtkomligt från baksätena och från bagageutrymmet.Det har en volym på 60 liter och högsta tillåtna
vikt är 10 kg.

► Öppna det från baksätet genom att skjuta på luckorna i bakre förvaringsfacket.

► Öppna det från bilens bagageutrymme genom att sätta tummen på fördjupningen och dra i handtaget.
WARNI NG
Var försiktig när du öppnar bakre förvaringsfacket så att föremål som finns inuti inte ramlar ut.

53
Ergonomi och komfort
3
Ljusstyrka
Ljusstyrkan kan ställas in på bilens inställningsmeny.
Solskydd
Öppna/stänga


► Håll knappen intryckt; solskyddet öppnas/stängs och stannar när du släpper knappen.
WARNI NG
Om solskyddet fastnar under rörelse ska du ändra riktning. Tryck på reglaget som är avsett för åtgärden.Medan knappen för att öppna/stänga solskyddet hålls intryckt måste föraren se till att inget föremål och ingen person kan hindra rörelsen.Föraren måste se till att passagerarna använder solskyddet på rätt sätt.Var speciellt uppmärksam på barn när du
öppnar eller stänger solskyddet.
12-volts tillbehörsuttag

► Anslut ett 12-volts tillbehör (maxeffekt: 120 watt) med en lämplig adapter.
WARNI NG
Observera maxeffekten så att tillbehöret inte skadas.
WARNI NG
Anslutning av en elektrisk enhet som inte är godkänd av TOYOTA, t.ex. en USB-laddare, kan störa funktionen i bilens elektriska system och orsaka fel, som dålig radiomottagning eller störningar i skärmvisningen.
USB-port(ar)

Portar 1 och 2 kan användas till att ladda en bärbar enhet.Port 1 gör även att ljudfiler som skickas till ditt ljudsystem kan spelas upp i bilens högtalare.
NOTIC E
När USB-porten används laddas den bärbara enheten automatiskt.Ett meddelande visas om strömmen som används av den bärbara enheten överskrider
vad som bilen genererar.För ytterligare information om hur denna utrustning ska användas, se avsnittet Ljudutrustning och telematik.

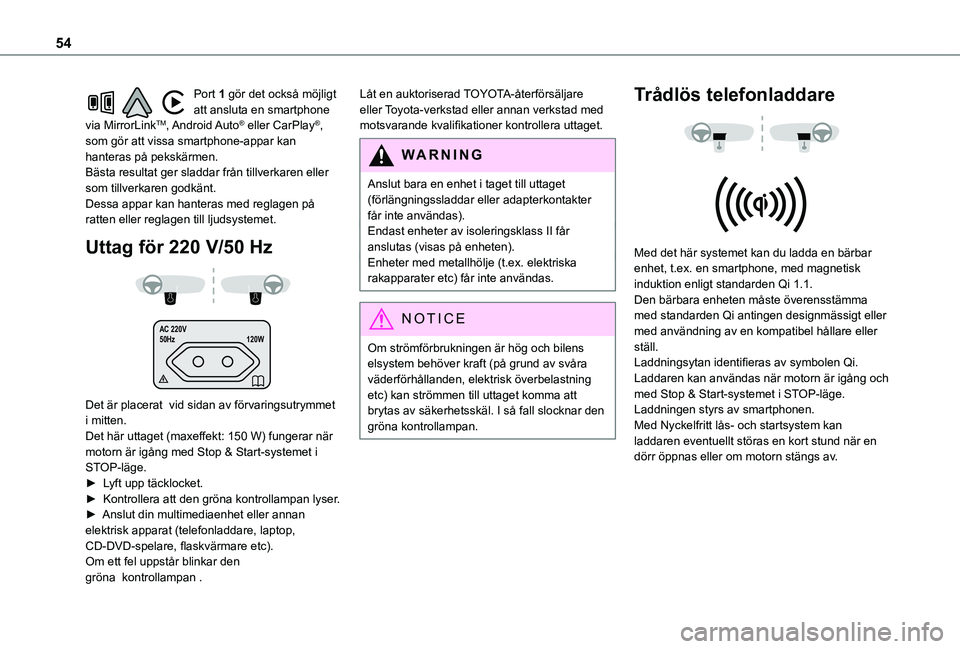

54
Port 1 gör det också möjligt att ansluta en smartphone via MirrorLinkTM, Android Auto® eller CarPlay®, som gör att vissa smartphone-appar kan hanteras på pekskärmen.Bästa resultat ger sladdar från tillverkaren eller som tillverkaren godkänt.Dessa appar kan hanteras med reglagen på ratten eller reglagen till ljudsystemet.
Uttag för 220 V/50 Hz
AC 220V
50Hz 120W

Det är placerat vid sidan av förvaringsutrymmet i mitten.Det här uttaget (maxeffekt: 150 W) fungerar när motorn är igång med Stop & Start-systemet i STOP-läge.► Lyft upp täcklocket.► Kontrollera att den gröna kontrollampan lyser.► Anslut din multimediaenhet eller annan elektrisk apparat (telefonladdare, laptop, CD-DVD-spelare, flaskvärmare etc).Om ett fel uppstår blinkar den gröna kontrollampan .
Låt en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer kontrollera uttaget.
WARNI NG
Anslut bara en enhet i taget till uttaget (förlängningssladdar eller adapterkontakter får inte användas).Endast enheter av isoleringsklass II får
anslutas (visas på enheten).Enheter med metallhölje (t.ex. elektriska rakapparater etc) får inte användas.
NOTIC E
Om strömförbrukningen är hög och bilens elsystem behöver kraft (på grund av svåra väderförhållanden, elektrisk överbelastning etc) kan strömmen till uttaget komma att brytas av säkerhetsskäl. I så fall slocknar den gröna kontrollampan.
Trådlös telefonladdare


Med det här systemet kan du ladda en bärbar enhet, t.ex. en smartphone, med magnetisk induktion enligt standarden Qi 1.1.Den bärbara enheten måste överensstämma med standarden Qi antingen designmässigt eller med användning av en kompatibel hållare eller ställ.Laddningsytan identifieras av symbolen Qi.Laddaren kan användas när motorn är igång och med Stop & Start-systemet i STOP-läge.Laddningen styrs av smartphonen.Med Nyckelfritt lås- och startsystem kan laddaren eventuellt störas en kort stund när en dörr öppnas eller om motorn stängs av.

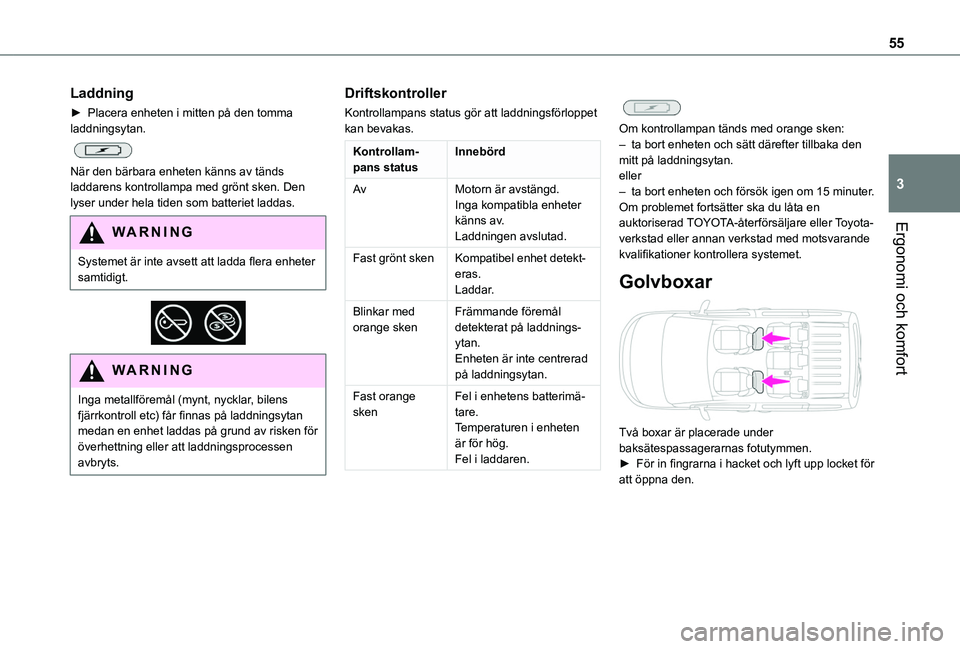

55
Ergonomi och komfort
3
Laddning
► Placera enheten i mitten på den tomma laddningsytan.

När den bärbara enheten känns av tänds laddarens kontrollampa med grönt sken. Den lyser under hela tiden som batteriet laddas.
WARNI NG
Systemet är inte avsett att ladda flera enheter samtidigt.


WARNI NG
Inga metallföremål (mynt, nycklar, bilens fjärrkontroll etc) får finnas på laddningsytan medan en enhet laddas på grund av risken för överhettning eller att laddningsprocessen avbryts.
Driftskontroller
Kontrollampans status gör att laddningsförloppet kan bevakas.
Kontrollam-pans statusInnebörd
AvMotorn är avstängd.Inga kompatibla enheter känns av.Laddningen avslutad.
Fast grönt skenKompatibel enhet detekt-eras.Laddar.
Blinkar med orange skenFrämmande föremål detekterat på laddnings-ytan.Enheten är inte centrerad på laddningsytan.
Fast orange skenFel i enhetens batterimä-tare.Temperaturen i enheten är för hög.Fel i laddaren.


Om kontrollampan tänds med orange sken:– ta bort enheten och sätt därefter tillbaka den mitt på laddningsytan.eller– ta bort enheten och försök igen om 15 minuter.Om problemet fortsätter ska du låta en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer kontrollera systemet.
Golvboxar

Två boxar är placerade under
baksätespassagerarnas fotutymmen.► För in fingrarna i hacket och lyft upp locket för att öppna den.

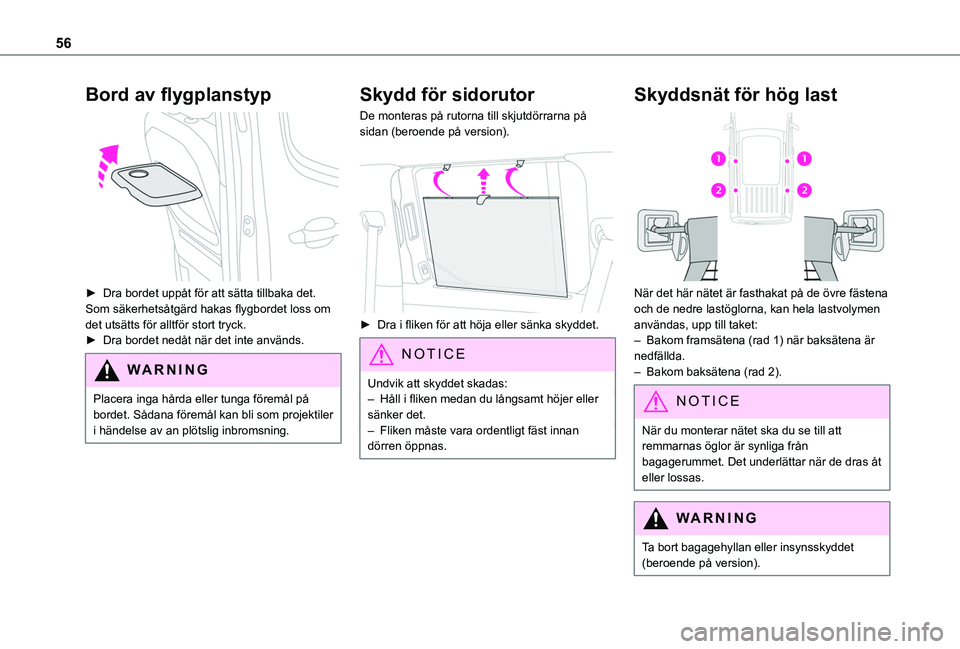

56
Bord av flygplanstyp

► Dra bordet uppåt för att sätta tillbaka det.Som säkerhetsåtgärd hakas flygbordet loss om det utsätts för alltför stort tryck.► Dra bordet nedåt när det inte används.
WARNI NG
Placera inga hårda eller tunga föremål på bordet. Sådana föremål kan bli som projektiler i händelse av an plötslig inbromsning.
Skydd för sidorutor
De monteras på rutorna till skjutdörrarna på sidan (beroende på version).

► Dra i fliken för att höja eller sänka skyddet.
NOTIC E
Undvik att skyddet skadas:– Håll i fliken medan du långsamt höjer eller sänker det.– Fliken måste vara ordentligt fäst innan dörren öppnas.
Skyddsnät för hög last

När det här nätet är fasthakat på de övre fästena och de nedre lastöglorna, kan hela lastvolymen användas, upp till taket:– Bakom framsätena (rad 1) när baksätena är nedfällda.– Bakom baksätena (rad 2).
NOTIC E
När du monterar nätet ska du se till att remmarnas öglor är synliga från bagagerummet. Det underlättar när de dras åt eller lossas.
WARNI NG
Ta bort bagagehyllan eller insynsskyddet (beroende på version).

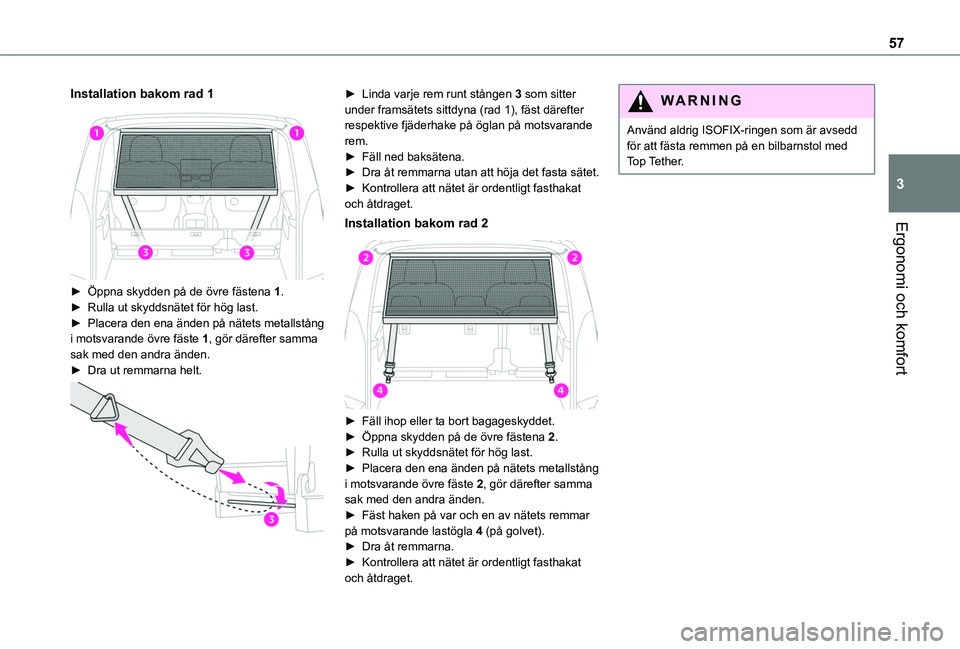

57
Ergonomi och komfort
3
Installation bakom rad 1

► Öppna skydden på de övre fästena 1.► Rulla ut skyddsnätet för hög last.► Placera den ena änden på nätets metallstång i motsvarande övre fäste 1, gör därefter samma sak med den andra änden.► Dra ut remmarna helt.

► Linda varje rem runt stången 3 som sitter under framsätets sittdyna (rad 1), fäst därefter respektive fjäderhake på öglan på motsvarande rem.► Fäll ned baksätena.► Dra åt remmarna utan att höja det fasta sätet.► Kontrollera att nätet är ordentligt fasthakat och åtdraget.
Installation bakom rad 2

► Fäll ihop eller ta bort bagageskyddet.► Öppna skydden på de övre fästena 2.
► Rulla ut skyddsnätet för hög last.► Placera den ena änden på nätets metallstång i motsvarande övre fäste 2, gör därefter samma sak med den andra änden.► Fäst haken på var och en av nätets remmar på motsvarande lastögla 4 (på golvet).► Dra åt remmarna.► Kontrollera att nätet är ordentligt fasthakat och åtdraget.
WARNI NG
Använd aldrig ISOFIX-ringen som är avsedd för att fästa remmen på en bilbarnstol med Top Tether.

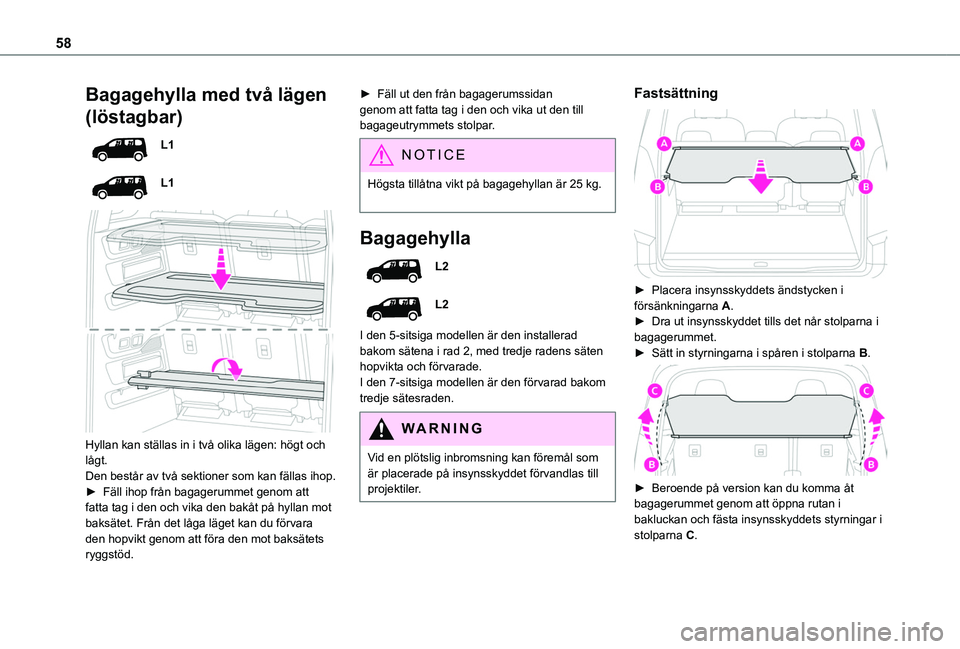

58
Bagagehylla med två lägen
(löstagbar)
L1
L1


Hyllan kan ställas in i två olika lägen: högt och lågt.Den består av två sektioner som kan fällas ihop.► Fäll ihop från bagagerummet genom att fatta tag i den och vika den bakåt på hyllan mot baksätet. Från det låga läget kan du förvara den hopvikt genom att föra den mot baksätets ryggstöd.
► Fäll ut den från bagagerumssidan genom att fatta tag i den och vika ut den till bagageutrymmets stolpar.
NOTIC E
Högsta tillåtna vikt på bagagehyllan är 25 kg.
Bagagehylla
L2
L2
I den 5-sitsiga modellen är den installerad bakom sätena i rad 2, med tredje radens säten hopvikta och förvarade. I den 7-sitsiga modellen är den förvarad bakom tredje sätesraden.
WARNI NG
Vid en plötslig inbromsning kan föremål som är placerade på insynsskyddet förvandlas till projektiler.
Fastsättning

► Placera insynsskyddets ändstycken i försänkningarna A.► Dra ut insynsskyddet tills det når stolparna i bagagerummet.► Sätt in styrningarna i spåren i stolparna B.

► Beroende på version kan du komma åt bagagerummet genom att öppna rutan i bakluckan och fästa insynsskyddets styrningar i stolparna C.

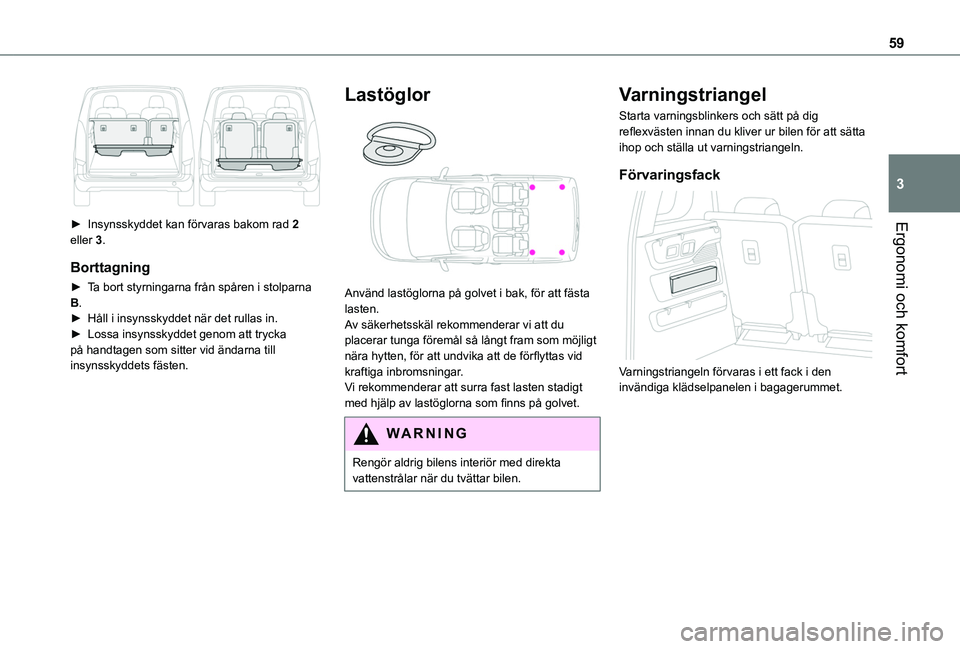

59
Ergonomi och komfort
3

► Insynsskyddet kan förvaras bakom rad 2 eller 3.
Borttagning
► Ta bort styrningarna från spåren i stolparna B.► Håll i insynsskyddet när det rullas in.► Lossa insynsskyddet genom att trycka på handtagen som sitter vid ändarna till insynsskyddets fästen.
Lastöglor

Använd lastöglorna på golvet i bak, för att fästa lasten.Av säkerhetsskäl rekommenderar vi att du placerar tunga föremål så långt fram som möjligt nära hytten, för att undvika att de förflyttas vid kraftiga inbromsningar. Vi rekommenderar att surra fast lasten stadigt med hjälp av lastöglorna som finns på golvet.
WARNI NG
Rengör aldrig bilens interiör med direkta vattenstrålar när du tvättar bilen.
Varningstriangel
Starta varningsblinkers och sätt på dig reflexvästen innan du kliver ur bilen för att sätta ihop och ställa ut varningstriangeln.
Förvaringsfack

Varningstriangeln förvaras i ett fack i den invändiga klädselpanelen i bagagerummet.

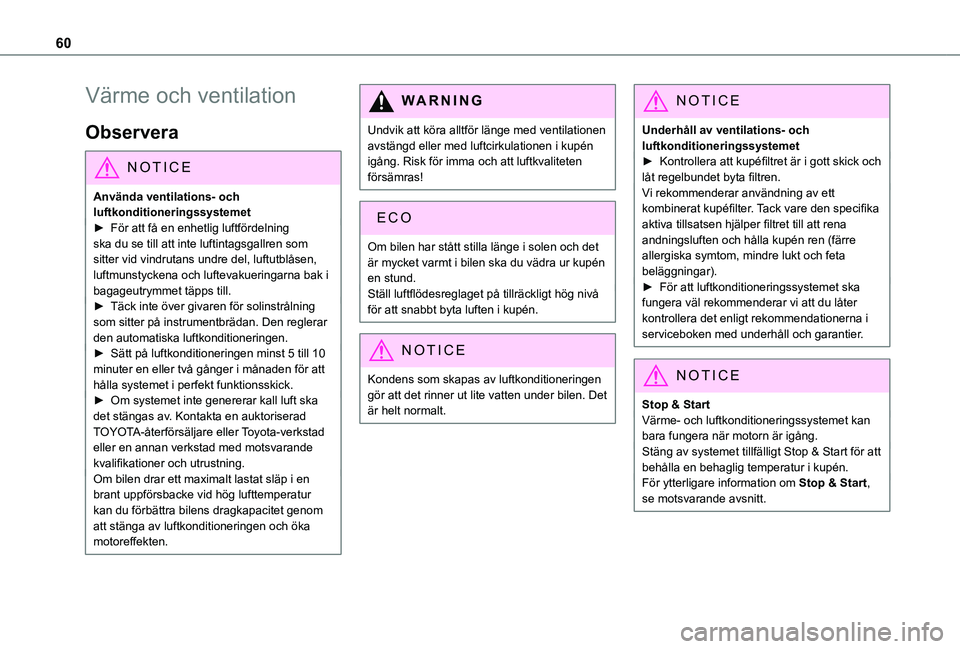

60
Värme och ventilation
Observera
NOTIC E
Använda ventilations- och luftkonditioneringssystemet► För att få en enhetlig luftfördelning
ska du se till att inte luftintagsgallren som sitter vid vindrutans undre del, luftutblåsen, luftmunstyckena och luftevakueringarna bak i bagageutrymmet täpps till.► Täck inte över givaren för solinstrålning som sitter på instrumentbrädan. Den reglerar den automatiska luftkonditioneringen.► Sätt på luftkonditioneringen minst 5 till 10 minuter en eller två gånger i månaden för att hålla systemet i perfekt funktionsskick.► Om systemet inte genererar kall luft ska det stängas av. Kontakta en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller en annan verkstad med motsvarande kvalifikationer och utrustning.Om bilen drar ett maximalt lastat släp i en brant uppförsbacke vid hög lufttemperatur kan du förbättra bilens dragkapacitet genom att stänga av luftkonditioneringen och öka motoreffekten.
WARNI NG
Undvik att köra alltför länge med ventilationen avstängd eller med luftcirkulationen i kupén igång. Risk för imma och att luftkvaliteten försämras!
Om bilen har stått stilla länge i solen och det är mycket varmt i bilen ska du vädra ur kupén en stund.Ställ luftflödesreglaget på tillräckligt hög nivå för att snabbt byta luften i kupén.
NOTIC E
Kondens som skapas av luftkonditioneringen gör att det rinner ut lite vatten under bilen. Det är helt normalt.
NOTIC E
Underhåll av ventilations- och luftkonditioneringssystemet► Kontrollera att kupéfiltret är i gott skick och låt regelbundet byta filtren.Vi rekommenderar användning av ett kombinerat kupéfilter. Tack vare den specifika aktiva tillsatsen hjälper filtret till att rena andningsluften och hålla kupén ren (färre allergiska symtom, mindre lukt och feta beläggningar).► För att luftkonditioneringssystemet ska fungera väl rekommenderar vi att du låter kontrollera det enligt rekommendationerna i serviceboken med underhåll och garantier.
NOTIC E
Stop & StartVärme- och luftkonditioneringssystemet kan bara fungera när motorn är igång.
Stäng av systemet tillfälligt Stop & Start för att behålla en behaglig temperatur i kupén.För ytterligare information om Stop & Start, se motsvarande avsnitt.
