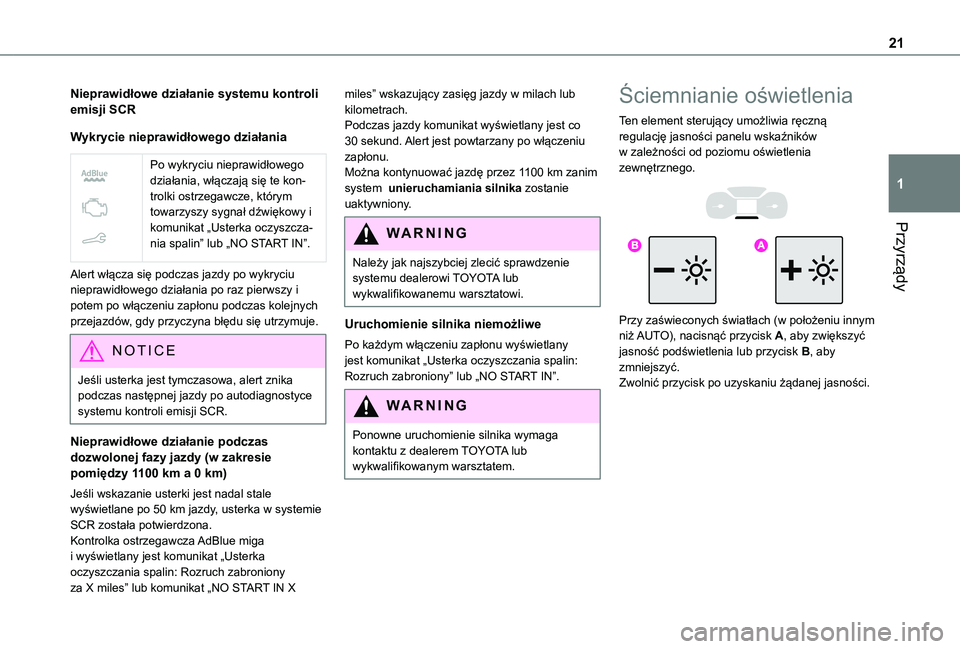

21
Przyrządy
1
Nieprawidłowe działanie systemu kontroli emisji SCR
Wykrycie nieprawidłowego działania


Po wykryciu nieprawidłowego działania, włączają się te kon-trolki ostrzegawcze, którym towarzyszy sygnał dźwiękowy i komunikat „Usterka oczyszcza-nia spalin” lub „NO START IN”.
Alert włącza się podczas jazdy po wykryciu nieprawidłowego działania po raz pierwszy i potem po włączeniu zapłonu podczas kolejnych przejazdów, gdy przyczyna błędu się utrzymuje.
NOTIC E
Jeśli usterka jest tymczasowa, alert znika podczas następnej jazdy po autodiagnostyce systemu kontroli emisji SCR.
Nieprawidłowe działanie podczas dozwolonej fazy jazdy (w zakresie pomiędzy 1100 km a 0 km)
Jeśli wskazanie usterki jest nadal stale wyświetlane po 50 km jazdy, usterka w systemie SCR została potwierdzona.Kontrolka ostrzegawcza AdBlue miga i wyświetlany jest komunikat „Usterka oczyszczania spalin: Rozruch zabroniony za X miles” lub komunikat „NO START IN X
miles” wskazujący zasięg jazdy w milach lub kilometrach.Podczas jazdy komunikat wyświetlany jest co 30 sekund. Alert jest powtarzany po włączeniu zapłonu.Można kontynuować jazdę przez 1100 km zanim system unieruchamiania silnika zostanie uaktywniony.
WARNI NG
Należy jak najszybciej zlecić sprawdzenie systemu dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
Uruchomienie silnika niemożliwe
Po każdym włączeniu zapłonu wyświetlany jest komunikat „Usterka oczyszczania spalin: Rozruch zabroniony” lub „NO START IN”.
WARNI NG
Ponowne uruchomienie silnika wymaga kontaktu z dealerem TOYOTA lub wykwalifikowanym warsztatem.
Ściemnianie oświetlenia
Ten element sterujący umożliwia ręczną regulację jasności panelu wskaźników w zależności od poziomu oświetlenia zewnętrznego.


Przy zaświeconych światłach (w położeniu innym niż AUTO), nacisnąć przycisk A, aby zwiększyć jasność podświetlenia lub przycisk B, aby zmniejszyć.Zwolnić przycisk po uzyskaniu żądanej jasności.

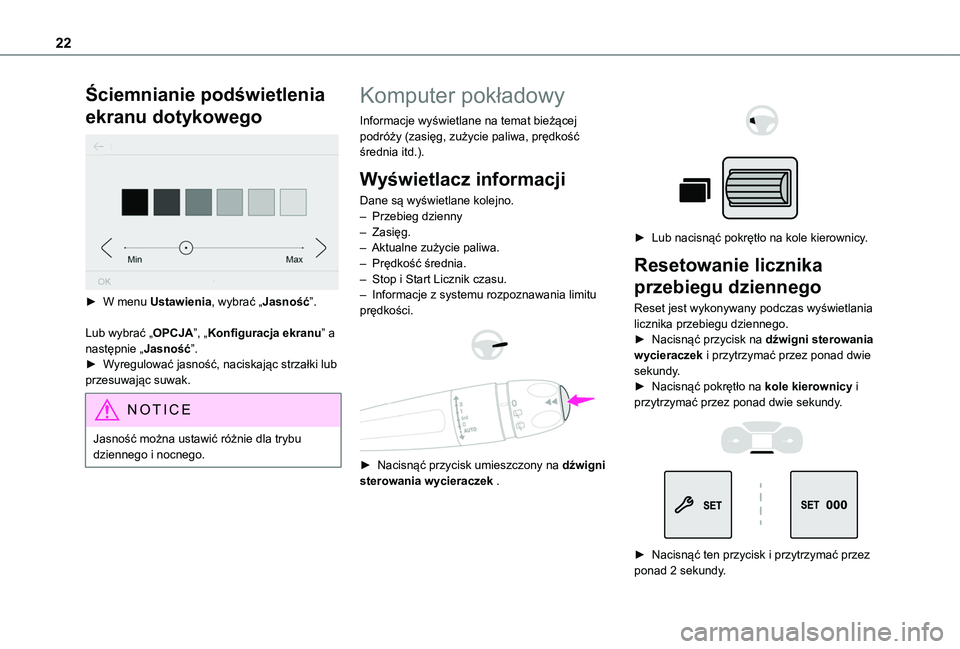

22
Ściemnianie podświetlenia
ekranu dotykowego

► W menu Ustawienia, wybrać „Jasność”.
Lub wybrać „OPCJA”, „Konfiguracja ekranu” a następnie „Jasność”.► Wyregulować jasność, naciskając strzałki lub przesuwając suwak.
NOTIC E
Jasność można ustawić różnie dla trybu dziennego i nocnego.
Komputer pokładowy
Informacje wyświetlane na temat bieżącej podróży (zasięg, zużycie paliwa, prędkość średnia itd.).
Wyświetlacz informacji
Dane są wyświetlane kolejno.– Przebieg dzienny– Zasięg.– Aktualne zużycie paliwa.– Prędkość średnia.– Stop i Start Licznik czasu.– Informacje z systemu rozpoznawania limitu prędkości.


► Nacisnąć przycisk umieszczony na dźwigni sterowania wycieraczek .



► Lub nacisnąć pokrętło na kole kierownicy.
Resetowanie licznika
przebiegu dziennego
Reset jest wykonywany podczas wyświetlania licznika przebiegu dziennego.► Nacisnąć przycisk na dźwigni sterowania wycieraczek i przytrzymać przez ponad dwie sekundy.► Nacisnąć pokrętło na kole kierownicy i przytrzymać przez ponad dwie sekundy.


► Nacisnąć ten przycisk i przytrzymać przez ponad 2 sekundy.

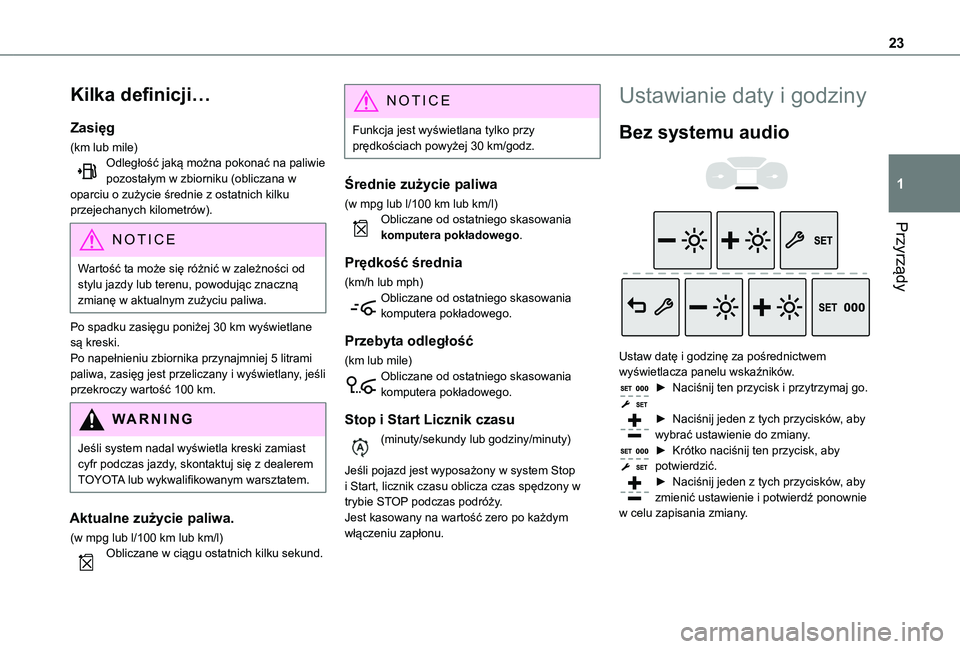

23
Przyrządy
1
Kilka definicji…
Zasięg
(km lub mile)Odległość jaką można pokonać na paliwie pozostałym w zbiorniku (obliczana w oparciu o zużycie średnie z ostatnich kilku przejechanych kilometrów).
NOTIC E
Wartość ta może się różnić w zależności od stylu jazdy lub terenu, powodując znaczną zmianę w aktualnym zużyciu paliwa.
Po spadku zasięgu poniżej 30 km wyświetlane są kreski.Po napełnieniu zbiornika przynajmniej 5 litrami paliwa, zasięg jest przeliczany i wyświetlany, jeśli przekroczy wartość 100 km.
WARNI NG
Jeśli system nadal wyświetla kreski zamiast cyfr podczas jazdy, skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.
Aktualne zużycie paliwa.
(w mpg lub l/100 km lub km/l)
Obliczane w ciągu ostatnich kilku sekund.
NOTIC E
Funkcja jest wyświetlana tylko przy prędkościach powyżej 30 km/godz.
Średnie zużycie paliwa
(w mpg lub l/100 km lub km/l)Obliczane od ostatniego skasowania komputera pokładowego.
Prędkość średnia
(km/h lub mph)Obliczane od ostatniego skasowania komputera pokładowego.
Przebyta odległość
(km lub mile)Obliczane od ostatniego skasowania komputera pokładowego.
Stop i Start Licznik czasu
(minuty/sekundy lub godziny/minuty)
Jeśli pojazd jest wyposażony w system Stop i Start, licznik czasu oblicza czas spędzony w trybie STOP podczas podróży.Jest kasowany na wartość zero po każdym włączeniu zapłonu.
Ustawianie daty i godziny
Bez systemu audio


Ustaw datę i godzinę za pośrednictwem wyświetlacza panelu wskaźników.► Naciśnij ten przycisk i przytrzymaj go.
► Naciśnij jeden z tych przycisków, aby wybrać ustawienie do zmiany.► Krótko naciśnij ten przycisk, aby potwierdzić.► Naciśnij jeden z tych przycisków, aby zmienić ustawienie i potwierdź ponownie w celu zapisania zmiany.

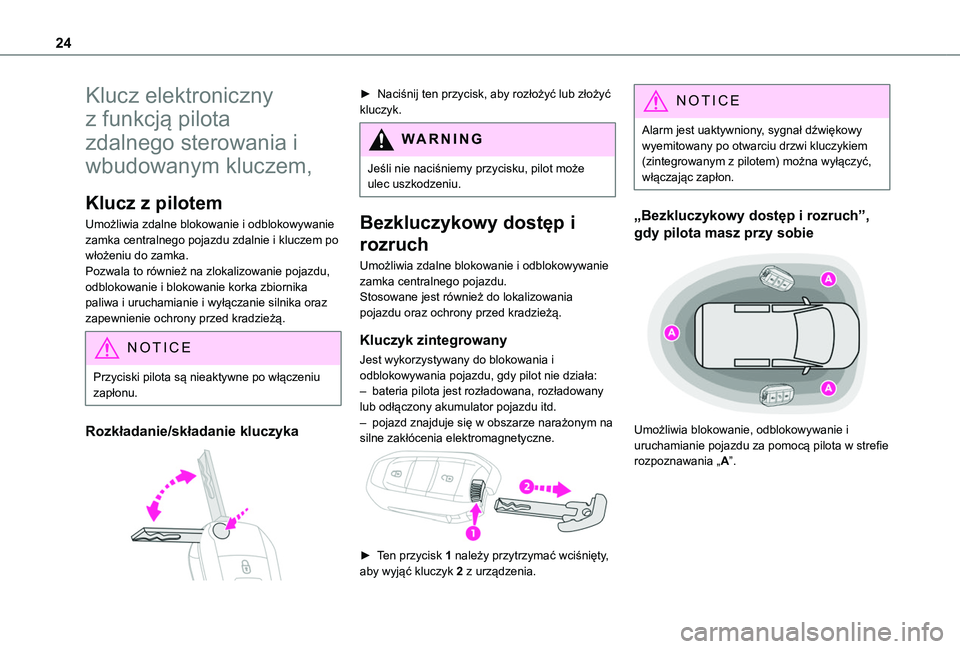

24
Klucz elektroniczny
z funkcją pilota
zdalnego sterowania i
wbudowanym kluczem,
Klucz z pilotem
Umożliwia zdalne blokowanie i odblokowywanie zamka centralnego pojazdu zdalnie i kluczem po włożeniu do zamka. Pozwala to również na zlokalizowanie pojazdu, odblokowanie i blokowanie korka zbiornika paliwa i uruchamianie i wyłączanie silnika oraz zapewnienie ochrony przed kradzieżą.
NOTIC E
Przyciski pilota są nieaktywne po włączeniu zapłonu.
Rozkładanie/składanie kluczyka

► Naciśnij ten przycisk, aby rozłożyć lub złożyć kluczyk.
WARNI NG
Jeśli nie naciśniemy przycisku, pilot może ulec uszkodzeniu.
Bezkluczykowy dostęp i
rozruch
Umożliwia zdalne blokowanie i odblokowywanie zamka centralnego pojazdu.Stosowane jest również do lokalizowania pojazdu oraz ochrony przed kradzieżą.
Kluczyk zintegrowany
Jest wykorzystywany do blokowania i odblokowywania pojazdu, gdy pilot nie działa:– bateria pilota jest rozładowana, rozładowany lub odłączony akumulator pojazdu itd.– pojazd znajduje się w obszarze narażonym na silne zakłócenia elektromagnetyczne.
► Ten przycisk 1 należy przytrzymać wciśnięty, aby wyjąć kluczyk 2 z urządzenia.
NOTIC E
Alarm jest uaktywniony, sygnał dźwiękowy wyemitowany po otwarciu drzwi kluczykiem (zintegrowanym z pilotem) można wyłączyć, włączając zapłon.
„Bezkluczykowy dostęp i rozruch”,
gdy pilota masz przy sobie

Umożliwia blokowanie, odblokowywanie i
uruchamianie pojazdu za pomocą pilota w strefie rozpoznawania „A”.

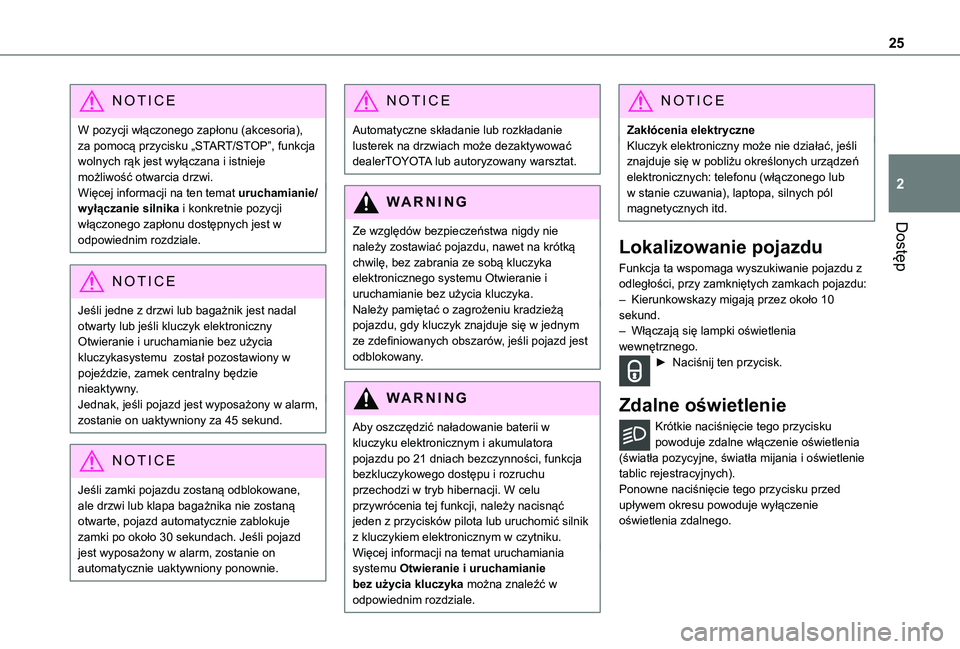

25
Dostęp
2
NOTIC E
W pozycji włączonego zapłonu (akcesoria), za pomocą przycisku „START/STOP”, funkcja wolnych rąk jest wyłączana i istnieje możliwość otwarcia drzwi.Więcej informacji na ten temat uruchamianie/wyłączanie silnika i konkretnie pozycji włączonego zapłonu dostępnych jest w odpowiednim rozdziale.
NOTIC E
Jeśli jedne z drzwi lub bagażnik jest nadal otwarty lub jeśli kluczyk elektroniczny Otwieranie i uruchamianie bez użycia kluczykasystemu został pozostawiony w pojeździe, zamek centralny będzie nieaktywny.Jednak, jeśli pojazd jest wyposażony w alarm, zostanie on uaktywniony za 45 sekund.
NOTIC E
Jeśli zamki pojazdu zostaną odblokowane, ale drzwi lub klapa bagażnika nie zostaną otwarte, pojazd automatycznie zablokuje zamki po około 30 sekundach. Jeśli pojazd jest wyposażony w alarm, zostanie on automatycznie uaktywniony ponownie.
NOTIC E
Automatyczne składanie lub rozkładanie lusterek na drzwiach może dezaktywować dealerTOYOTA lub autoryzowany warsztat.
WARNI NG
Ze względów bezpieczeństwa nigdy nie
należy zostawiać pojazdu, nawet na krótką chwilę, bez zabrania ze sobą kluczyka elektronicznego systemu Otwieranie i uruchamianie bez użycia kluczyka.Należy pamiętać o zagrożeniu kradzieżą pojazdu, gdy kluczyk znajduje się w jednym ze zdefiniowanych obszarów, jeśli pojazd jest odblokowany.
WARNI NG
Aby oszczędzić naładowanie baterii w kluczyku elektronicznym i akumulatora pojazdu po 21 dniach bezczynności, funkcja bezkluczykowego dostępu i rozruchu przechodzi w tryb hibernacji. W celu przywrócenia tej funkcji, należy nacisnąć jeden z przycisków pilota lub uruchomić silnik z kluczykiem elektronicznym w czytniku.Więcej informacji na temat uruchamiania systemu Otwieranie i uruchamianie bez użycia kluczyka można znaleźć w odpowiednim rozdziale.
NOTIC E
Zakłócenia elektryczneKluczyk elektroniczny może nie działać, jeśli znajduje się w pobliżu określonych urządzeń elektronicznych: telefonu (włączonego lub w stanie czuwania), laptopa, silnych pól magnetycznych itd.
Lokalizowanie pojazdu
Funkcja ta wspomaga wyszukiwanie pojazdu z odległości, przy zamkniętych zamkach pojazdu:– Kierunkowskazy migają przez około 10 sekund.– Włączają się lampki oświetlenia wewnętrznego.► Naciśnij ten przycisk.
Zdalne oświetlenie
Krótkie naciśnięcie tego przycisku powoduje zdalne włączenie oświetlenia
(światła pozycyjne, światła mijania i oświetlenie tablic rejestracyjnych).Ponowne naciśnięcie tego przycisku przed upływem okresu powoduje wyłączenie oświetlenia zdalnego.

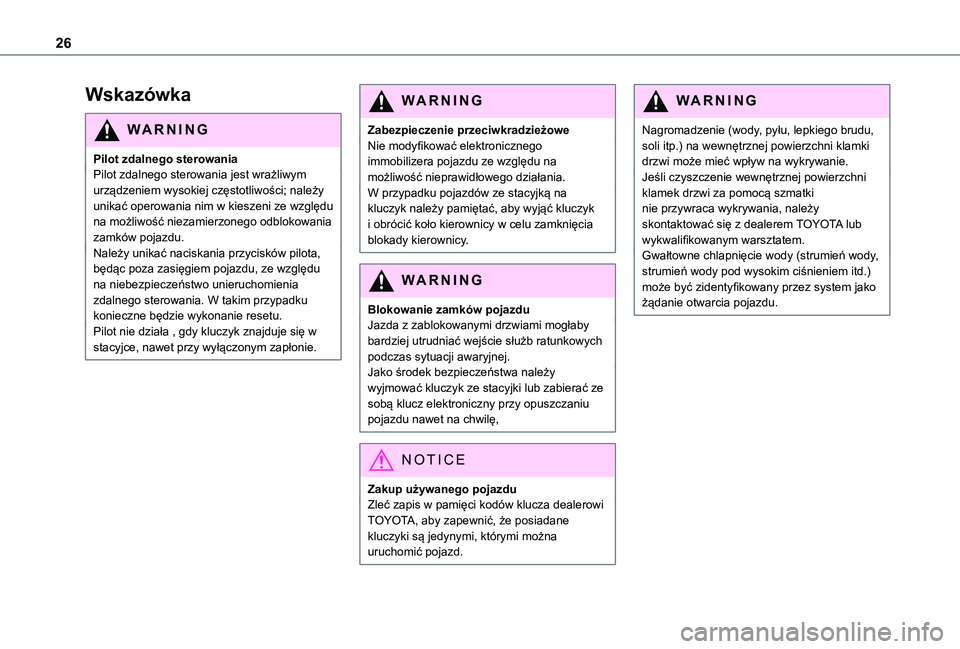

26
Wskazówka
WARNI NG
Pilot zdalnego sterowaniaPilot zdalnego sterowania jest wrażliwym urządzeniem wysokiej częstotliwości; należy unikać operowania nim w kieszeni ze względu na możliwość niezamierzonego odblokowania zamków pojazdu.
Należy unikać naciskania przycisków pilota, będąc poza zasięgiem pojazdu, ze względu na niebezpieczeństwo unieruchomienia zdalnego sterowania. W takim przypadku konieczne będzie wykonanie resetu.Pilot nie działa , gdy kluczyk znajduje się w stacyjce, nawet przy wyłączonym zapłonie.
WARNI NG
Zabezpieczenie przeciwkradzieżoweNie modyfikować elektronicznego immobilizera pojazdu ze względu na możliwość nieprawidłowego działania.W przypadku pojazdów ze stacyjką na kluczyk należy pamiętać, aby wyjąć kluczyk i obrócić koło kierownicy w celu zamknięcia blokady kierownicy.
WARNI NG
Blokowanie zamków pojazduJazda z zablokowanymi drzwiami mogłaby bardziej utrudniać wejście służb ratunkowych podczas sytuacji awaryjnej.Jako środek bezpieczeństwa należy wyjmować kluczyk ze stacyjki lub zabierać ze sobą klucz elektroniczny przy opuszczaniu pojazdu nawet na chwilę,
NOTIC E
Zakup używanego pojazduZleć zapis w pamięci kodów klucza dealerowi TOYOTA, aby zapewnić, że posiadane kluczyki są jedynymi, którymi można
uruchomić pojazd.
WARNI NG
Nagromadzenie (wody, pyłu, lepkiego brudu, soli itp.) na wewnętrznej powierzchni klamki drzwi może mieć wpływ na wykrywanie.Jeśli czyszczenie wewnętrznej powierzchni klamek drzwi za pomocą szmatki nie przywraca wykrywania, należy skontaktować się z dealerem TOYOTA lub wykwalifikowanym warsztatem.Gwałtowne chlapnięcie wody (strumień wody, strumień wody pod wysokim ciśnieniem itd.) może być zidentyfikowany przez system jako żądanie otwarcia pojazdu.

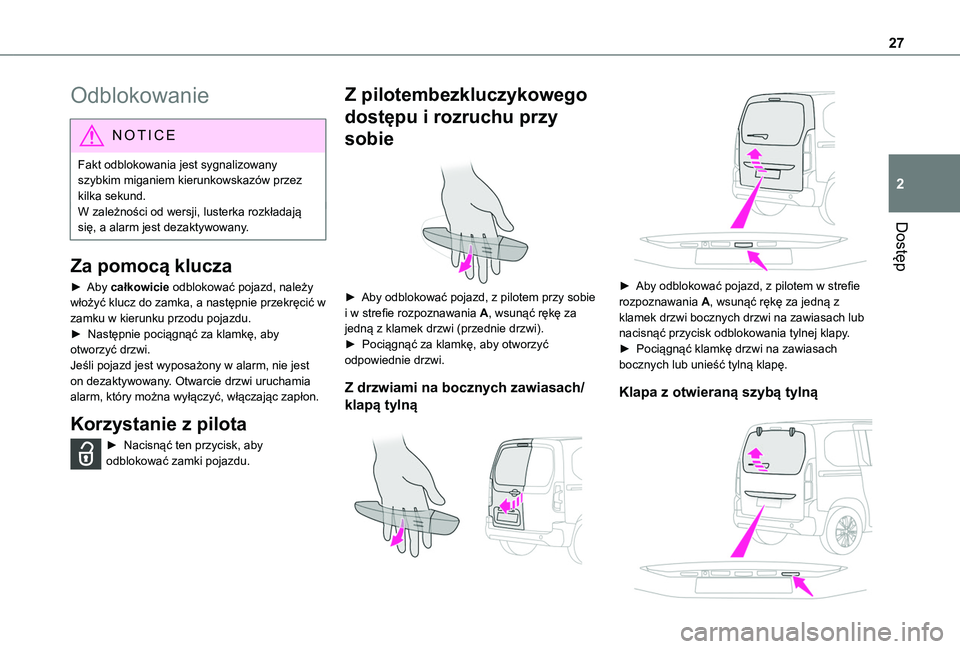

27
Dostęp
2
Odblokowanie
NOTIC E
Fakt odblokowania jest sygnalizowany szybkim miganiem kierunkowskazów przez kilka sekund.W zależności od wersji, lusterka rozkładają się, a alarm jest dezaktywowany.
Za pomocą klucza
► Aby całkowicie odblokować pojazd, należy włożyć klucz do zamka, a następnie przekręcić w zamku w kierunku przodu pojazdu.► Następnie pociągnąć za klamkę, aby otworzyć drzwi.Jeśli pojazd jest wyposażony w alarm, nie jest on dezaktywowany. Otwarcie drzwi uruchamia alarm, który można wyłączyć, włączając zapłon.
Korzystanie z pilota
► Nacisnąć ten przycisk, aby odblokować zamki pojazdu.
Z pilotembezkluczykowego
dostępu i rozruchu przy
sobie

► Aby odblokować pojazd, z pilotem przy sobie i w strefie rozpoznawania A, wsunąć rękę za jedną z klamek drzwi (przednie drzwi).► Pociągnąć za klamkę, aby otworzyć odpowiednie drzwi.
Z drzwiami na bocznych zawiasach/
klapą tylną


► Aby odblokować pojazd, z pilotem w strefie rozpoznawania A, wsunąć rękę za jedną z klamek drzwi bocznych drzwi na zawiasach lub nacisnąć przycisk odblokowania tylnej klapy. ► Pociągnąć klamkę drzwi na zawiasach bocznych lub unieść tylną klapę.
Klapa z otwieraną szybą tylną

28
► Mając przy sobie urządzenie Otwieranie i uruchamianie bez użycia kluczyka, można odblokować pojazd, naciskając przycisk otwierania szyby tylnej. Szyba otwiera się tylko częściowo. Podnieś ją, aby otworzyć całkowicie.
Blokowanie
WARNI NG
Należy dopilnować, aby nikt i nic nie przeszkadzało w zamknięciu szyb.Podczas obsługi okien szczególną uwagę należy zwrócić na dzieci.
NOTIC E
Jeśli pojazd nie jest wyposażony w alarm blokowanie / włączenie blokady przeciwwłamaniowej jest sygnalizowane stałym podświetleniem kontrolek przez około dwie sekundy.
W zależności od wersji, rozkładają się lusterka na drzwiach.
Za pomocą klucza
► Aby zablokować pojazd, należy włożyć klucz do zamka, a następnie przekręcić w zamku w kierunku tyłu pojazdu.
Za pomocą pilota
► Nacisnąć ten przycisk, aby zablokować zamki pojazdu.
NOTIC E
Jeśli pojazd jest tak wyposażony, naciśnięcie i przytrzymanie tego przycisku zamyka szyby. Ta szyba zatrzymuje się na swojej pozycji po zwolnieniu przycisku.
Z Otwieranie i uruchamianie
bez użycia kluczyka „przy
sobie”

► Aby zablokować pojazd z pilotem w strefie rozpoznawania A, naciśnij palcem na oznaczenie jednej z klamek przednich lub tylnych drzwi.
Z drzwiami na bocznych zawiasach

► Aby zablokować pojazd z pilotem w strefie rozpoznawania A, nacisnąć przycisk blokowania lewych drzwi.
NOTIC E
Jeśli pojazd jest wyposażony w alarm, naciśnięcie i przytrzymanie przycisku uaktywnia zamknięcie szyb. Ta szyba zatrzymuje się na swojej pozycji po zwolnieniu przycisku.
WARNI NG
Jazda z zablokowanymi drzwiami mogłaby bardziej utrudniać wejście służb ratunkowych podczas sytuacji awaryjnej.Ze względów bezpieczeństwa, nigdy nie należy zostawiać pojazdu, nawet na krótką chwilę, bez zabrania ze sobą pilota.

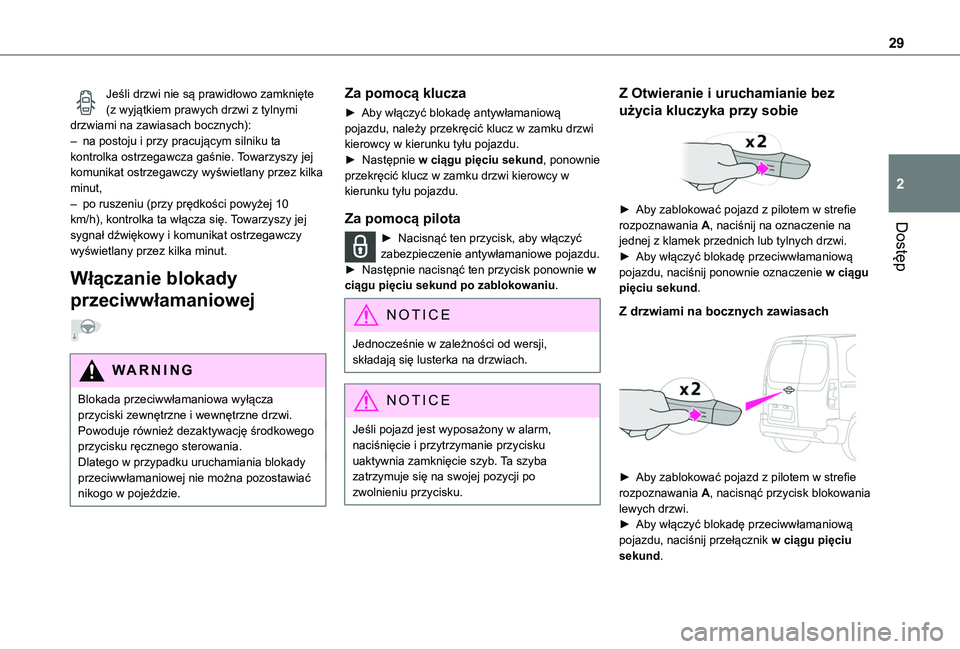

29
Dostęp
2
Jeśli drzwi nie są prawidłowo zamknięte (z wyjątkiem prawych drzwi z tylnymi drzwiami na zawiasach bocznych):– na postoju i przy pracującym silniku ta kontrolka ostrzegawcza gaśnie. Towarzyszy jej komunikat ostrzegawczy wyświetlany przez kilka minut, – po ruszeniu (przy prędkości powyżej 10 km/h), kontrolka ta włącza się. Towarzyszy jej sygnał dźwiękowy i komunikat ostrzegawczy wyświetlany przez kilka minut.
Włączanie blokady
przeciwwłamaniowej
WARNI NG
Blokada przeciwwłamaniowa wyłącza przyciski zewnętrzne i wewnętrzne drzwi.Powoduje również dezaktywację środkowego przycisku ręcznego sterowania.Dlatego w przypadku uruchamiania blokady przeciwwłamaniowej nie można pozostawiać nikogo w pojeździe.
Za pomocą klucza
► Aby włączyć blokadę antywłamaniową pojazdu, należy przekręcić klucz w zamku drzwi kierowcy w kierunku tyłu pojazdu.► Następnie w ciągu pięciu sekund, ponownie przekręcić klucz w zamku drzwi kierowcy w kierunku tyłu pojazdu.
Za pomocą pilota
► Nacisnąć ten przycisk, aby włączyć zabezpieczenie antywłamaniowe pojazdu.► Następnie nacisnąć ten przycisk ponownie w ciągu pięciu sekund po zablokowaniu.
NOTIC E
Jednocześnie w zależności od wersji, składają się lusterka na drzwiach.
NOTIC E
Jeśli pojazd jest wyposażony w alarm, naciśnięcie i przytrzymanie przycisku uaktywnia zamknięcie szyb. Ta szyba zatrzymuje się na swojej pozycji po zwolnieniu przycisku.
Z Otwieranie i uruchamianie bez
użycia kluczyka przy sobie

► Aby zablokować pojazd z pilotem w strefie rozpoznawania A, naciśnij na oznaczenie na jednej z klamek przednich lub tylnych drzwi.► Aby włączyć blokadę przeciwwłamaniową pojazdu, naciśnij ponownie oznaczenie w ciągu pięciu sekund.
Z drzwiami na bocznych zawiasach


► Aby zablokować pojazd z pilotem w strefie rozpoznawania A, nacisnąć przycisk blokowania lewych drzwi.► Aby włączyć blokadę przeciwwłamaniową pojazdu, naciśnij przełącznik w ciągu pięciu
sekund.

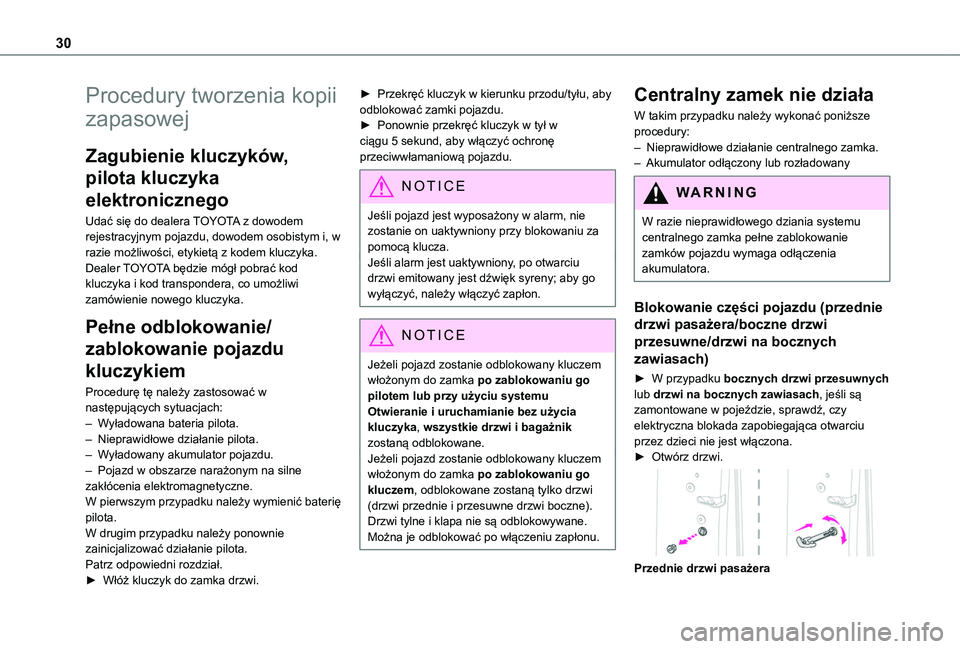

30
Procedury tworzenia kopii
zapasowej
Zagubienie kluczyków,
pilota kluczyka
elektronicznego
Udać się do dealera TOYOTA z dowodem rejestracyjnym pojazdu, dowodem osobistym i, w razie możliwości, etykietą z kodem kluczyka.Dealer TOYOTA będzie mógł pobrać kod kluczyka i kod transpondera, co umożliwi zamówienie nowego kluczyka.
Pełne odblokowanie/
zablokowanie pojazdu
kluczykiem
Procedurę tę należy zastosować w następujących sytuacjach:– Wyładowana bateria pilota.– Nieprawidłowe działanie pilota.
– Wyładowany akumulator pojazdu.– Pojazd w obszarze narażonym na silne zakłócenia elektromagnetyczne.W pierwszym przypadku należy wymienić baterię pilota.W drugim przypadku należy ponownie zainicjalizować działanie pilota.Patrz odpowiedni rozdział.► Włóż kluczyk do zamka drzwi.
► Przekręć kluczyk w kierunku przodu/tyłu, aby odblokować zamki pojazdu.► Ponownie przekręć kluczyk w tył w ciągu 5 sekund, aby włączyć ochronę przeciwwłamaniową pojazdu.
NOTIC E
Jeśli pojazd jest wyposażony w alarm, nie zostanie on uaktywniony przy blokowaniu za
pomocą klucza.Jeśli alarm jest uaktywniony, po otwarciu drzwi emitowany jest dźwięk syreny; aby go wyłączyć, należy włączyć zapłon.
NOTIC E
Jeżeli pojazd zostanie odblokowany kluczem włożonym do zamka po zablokowaniu go pilotem lub przy użyciu systemu Otwieranie i uruchamianie bez użycia kluczyka, wszystkie drzwi i bagażnik zostaną odblokowane.Jeżeli pojazd zostanie odblokowany kluczem włożonym do zamka po zablokowaniu go kluczem, odblokowane zostaną tylko drzwi (drzwi przednie i przesuwne drzwi boczne). Drzwi tylne i klapa nie są odblokowywane. Można je odblokować po włączeniu zapłonu.
Centralny zamek nie działa
W takim przypadku należy wykonać poniższe procedury:– Nieprawidłowe działanie centralnego zamka.– Akumulator odłączony lub rozładowany
W ARNI NG
W razie nieprawidłowego dziania systemu centralnego zamka pełne zablokowanie
zamków pojazdu wymaga odłączenia akumulatora.
Blokowanie części pojazdu (przednie
drzwi pasażera/boczne drzwi
przesuwne/drzwi na bocznych
zawiasach)
► W przypadku bocznych drzwi przesuwnych lub drzwi na bocznych zawiasach, jeśli są zamontowane w pojeździe, sprawdź, czy elektryczna blokada zapobiegająca otwarciu przez dzieci nie jest włączona.► Otwórz drzwi.

Przednie drzwi pasażera
