TOYOTA PROACE CITY VERSO 2020 Instrukcja obsługi (in Polish)

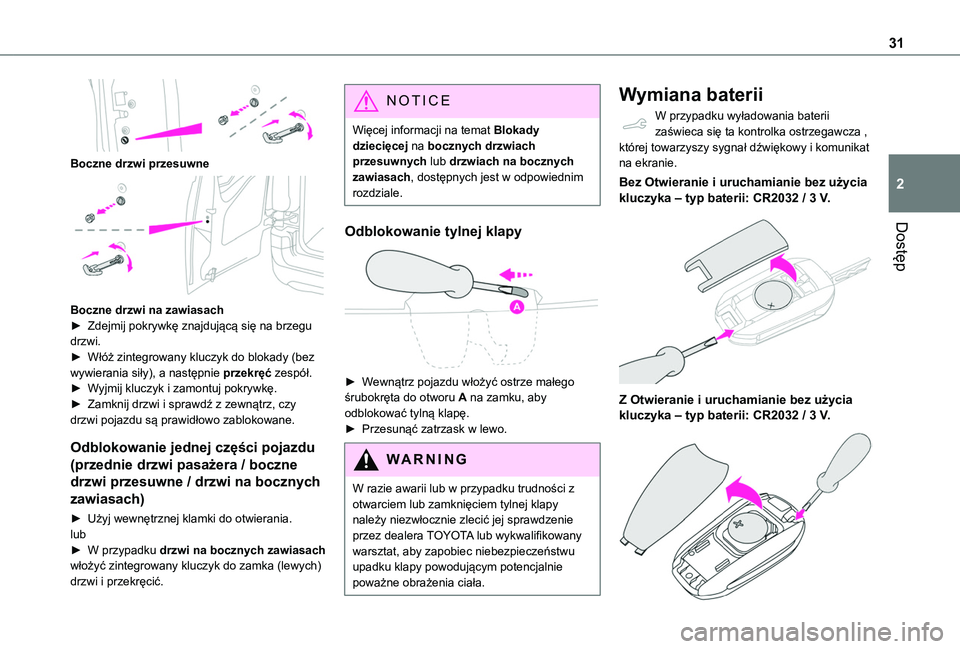

31
Dostęp
2

Boczne drzwi przesuwne

Boczne drzwi na zawiasach► Zdejmij pokrywkę znajdującą się na brzegu drzwi.► Włóż zintegrowany kluczyk do blokady (bez wywierania siły), a następnie przekręć zespół.► Wyjmij kluczyk i zamontuj pokrywkę. ► Zamknij drzwi i sprawdź z zewnątrz, czy drzwi pojazdu są prawidłowo zablokowane.
Odblokowanie jednej części pojazdu
(przednie drzwi pasażera / boczne
drzwi przesuwne / drzwi na bocznych
zawiasach)
► Użyj wewnętrznej klamki do otwierania.lub► W przypadku drzwi na bocznych zawiasach włożyć zintegrowany kluczyk do zamka (lewych) drzwi i przekręcić.
NOTIC E
Więcej informacji na temat Blokady dziecięcej na bocznych drzwiach przesuwnych lub drzwiach na bocznych zawiasach, dostępnych jest w odpowiednim rozdziale.
Odblokowanie tylnej klapy

► Wewnątrz pojazdu włożyć ostrze małego śrubokręta do otworu A na zamku, aby odblokować tylną klapę.► Przesunąć zatrzask w lewo.
WARNI NG
W razie awarii lub w przypadku trudności z otwarciem lub zamknięciem tylnej klapy należy niezwłocznie zlecić jej sprawdzenie przez dealera TOYOTA lub wykwalifikowany
warsztat, aby zapobiec niebezpieczeństwu upadku klapy powodującym potencjalnie poważne obrażenia ciała.
Wymiana baterii
W przypadku wyładowania baterii zaświeca się ta kontrolka ostrzegawcza , której towarzyszy sygnał dźwiękowy i komunikat na ekranie.
Bez Otwieranie i uruchamianie bez użycia kluczyka ‒ typ baterii: CR2032 / 3 V.

Z Otwieranie i uruchamianie bez użycia kluczyka ‒ typ baterii: CR2032 / 3 V.

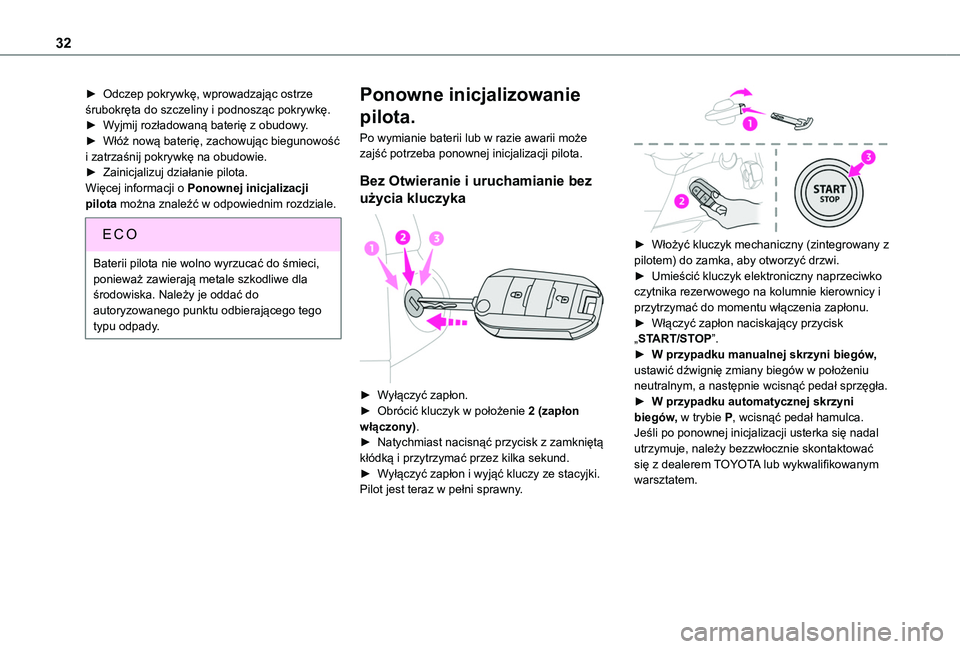

32
► Odczep pokrywkę, wprowadzając ostrze śrubokręta do szczeliny i podnosząc pokrywkę.► Wyjmij rozładowaną baterię z obudowy.► Włóż nową baterię, zachowując biegunowość i zatrzaśnij pokrywkę na obudowie.► Zainicjalizuj działanie pilota.Więcej informacji o Ponownej inicjalizacji pilota można znaleźć w odpowiednim rozdziale.
EC O
Baterii pilota nie wolno wyrzucać do śmieci, ponieważ zawierają metale szkodliwe dla środowiska. Należy je oddać do autoryzowanego punktu odbierającego tego typu odpady.
Ponowne inicjalizowanie
pilota.
Po wymianie baterii lub w razie awarii może zajść potrzeba ponownej inicjalizacji pilota.
Bez Otwieranie i uruchamianie bez
użycia kluczyka

► Wyłączyć zapłon.► Obrócić kluczyk w położenie 2 (zapłon włączony).► Natychmiast nacisnąć przycisk z zamkniętą
kłódką i przytrzymać przez kilka sekund.► Wyłączyć zapłon i wyjąć kluczy ze stacyjki.Pilot jest teraz w pełni sprawny.

► Włożyć kluczyk mechaniczny (zintegrowany z pilotem) do zamka, aby otworzyć drzwi.► Umieścić kluczyk elektroniczny naprzeciwko czytnika rezerwowego na kolumnie kierownicy i przytrzymać do momentu włączenia zapłonu.► Włączyć zapłon naciskający przycisk „START/STOP”.► W przypadku manualnej skrzyni biegów, ustawić dźwignię zmiany biegów w położeniu neutralnym, a następnie wcisnąć pedał sprzęgła.► W przypadku automatycznej skrzyni biegów, w trybie P, wcisnąć pedał hamulca.Jeśli po ponownej inicjalizacji usterka się nadal utrzymuje, należy bezzwłocznie skontaktować się z dealerem TOYOTA lub wykwalifikowanym warsztatem.

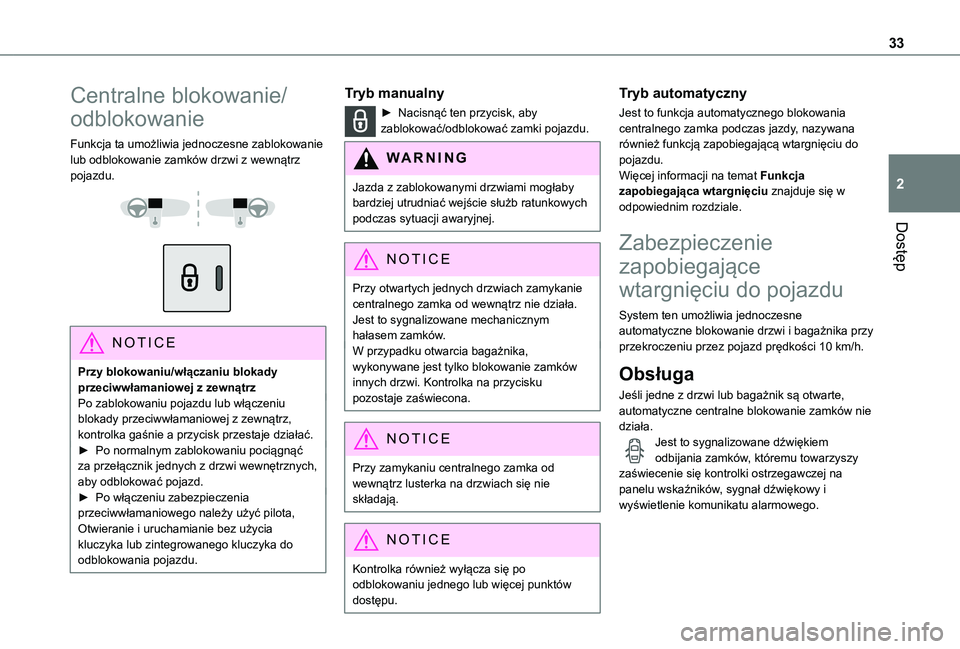

33
Dostęp
2
Centralne blokowanie/
odblokowanie
Funkcja ta umożliwia jednoczesne zablokowanie lub odblokowanie zamków drzwi z wewnątrz pojazdu.


NOTIC E
Przy blokowaniu/włączaniu blokady przeciwwłamaniowej z zewnątrzPo zablokowaniu pojazdu lub włączeniu blokady przeciwwłamaniowej z zewnątrz, kontrolka gaśnie a przycisk przestaje działać.► Po normalnym zablokowaniu pociągnąć za przełącznik jednych z drzwi wewnętrznych, aby odblokować pojazd.► Po włączeniu zabezpieczenia przeciwwłamaniowego należy użyć pilota, Otwieranie i uruchamianie bez użycia kluczyka lub zintegrowanego kluczyka do odblokowania pojazdu.
Tryb manualny
► Nacisnąć ten przycisk, aby zablokować/odblokować zamki pojazdu.
WARNI NG
Jazda z zablokowanymi drzwiami mogłaby bardziej utrudniać wejście służb ratunkowych podczas sytuacji awaryjnej.
NOTIC E
Przy otwartych jednych drzwiach zamykanie centralnego zamka od wewnątrz nie działa. Jest to sygnalizowane mechanicznym hałasem zamków.W przypadku otwarcia bagażnika, wykonywane jest tylko blokowanie zamków innych drzwi. Kontrolka na przycisku pozostaje zaświecona.
NOTIC E
Przy zamykaniu centralnego zamka od wewnątrz lusterka na drzwiach się nie składają.
NOTIC E
Kontrolka również wyłącza się po odblokowaniu jednego lub więcej punktów
dostępu.
Tryb automatyczny
Jest to funkcja automatycznego blokowania centralnego zamka podczas jazdy, nazywana również funkcją zapobiegającą wtargnięciu do pojazdu.Więcej informacji na temat Funkcja zapobiegająca wtargnięciu znajduje się w odpowiednim rozdziale.
Zabezpieczenie
zapobiegające
wtargnięciu do pojazdu
System ten umożliwia jednoczesne automatyczne blokowanie drzwi i bagażnika przy przekroczeniu przez pojazd prędkości 10 km/h.
Obsługa
Jeśli jedne z drzwi lub bagażnik są otwarte, automatyczne centralne blokowanie zamków nie działa.Jest to sygnalizowane dźwiękiem
odbijania zamków, któremu towarzyszy zaświecenie się kontrolki ostrzegawczej na panelu wskaźników, sygnał dźwiękowy i wyświetlenie komunikatu alarmowego.

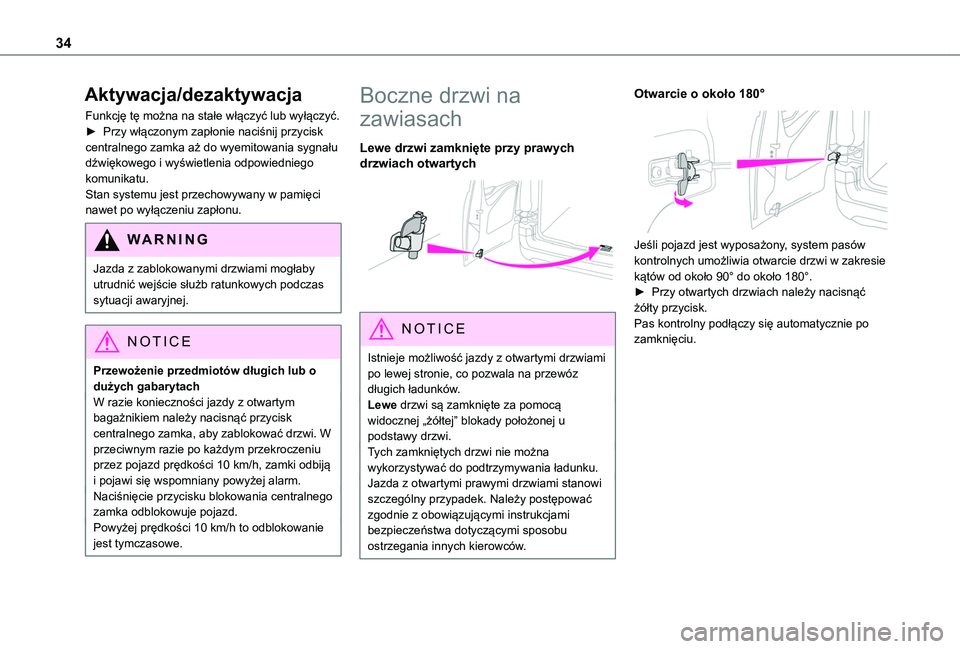

34
Aktywacja/dezaktywacja
Funkcję tę można na stałe włączyć lub wyłączyć.► Przy włączonym zapłonie naciśnij przycisk centralnego zamka aż do wyemitowania sygnału dźwiękowego i wyświetlenia odpowiedniego komunikatu.Stan systemu jest przechowywany w pamięci nawet po wyłączeniu zapłonu.
WARNI NG
Jazda z zablokowanymi drzwiami mogłaby utrudnić wejście służb ratunkowych podczas sytuacji awaryjnej.
NOTIC E
Przewożenie przedmiotów długich lub o dużych gabarytach W razie konieczności jazdy z otwartym bagażnikiem należy nacisnąć przycisk centralnego zamka, aby zablokować drzwi. W przeciwnym razie po każdym przekroczeniu przez pojazd prędkości 10 km/h, zamki odbiją i pojawi się wspomniany powyżej alarm.Naciśnięcie przycisku blokowania centralnego zamka odblokowuje pojazd.Powyżej prędkości 10 km/h to odblokowanie jest tymczasowe.
Boczne drzwi na
zawiasach
Lewe drzwi zamknięte przy prawych drzwiach otwartych

NOTIC E
Istnieje możliwość jazdy z otwartymi drzwiami po lewej stronie, co pozwala na przewóz długich ładunków.Lewe drzwi są zamknięte za pomocą widocznej „żółtej” blokady położonej u podstawy drzwi.
Tych zamkniętych drzwi nie można wykorzystywać do podtrzymywania ładunku.Jazda z otwartymi prawymi drzwiami stanowi szczególny przypadek. Należy postępować zgodnie z obowiązującymi instrukcjami bezpieczeństwa dotyczącymi sposobu ostrzegania innych kierowców.
Otwarcie o około 180°

Jeśli pojazd jest wyposażony, system pasów kontrolnych umożliwia otwarcie drzwi w zakresie kątów od około 90° do około 180°.► Przy otwartych drzwiach należy nacisnąć żółty przycisk.Pas kontrolny podłączy się automatycznie po zamknięciu.

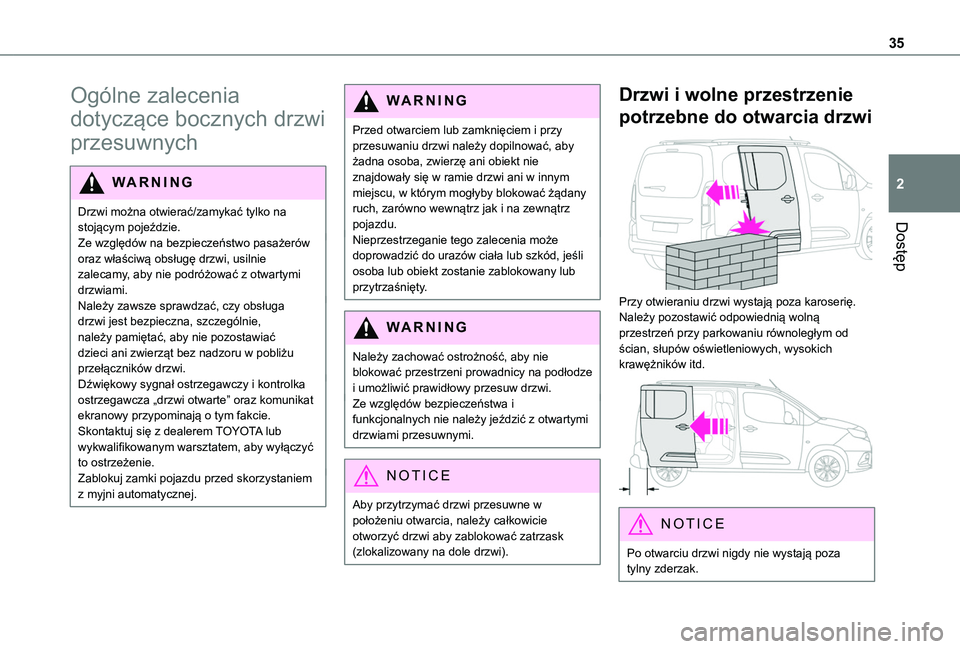

35
Dostęp
2
Ogólne zalecenia
dotyczące bocznych drzwi
przesuwnych
WARNI NG
Drzwi można otwierać/zamykać tylko na stojącym pojeździe.Ze względów na bezpieczeństwo pasażerów oraz właściwą obsługę drzwi, usilnie zalecamy, aby nie podróżować z otwartymi drzwiami. Należy zawsze sprawdzać, czy obsługa drzwi jest bezpieczna, szczególnie, należy pamiętać, aby nie pozostawiać dzieci ani zwierząt bez nadzoru w pobliżu przełączników drzwi.Dźwiękowy sygnał ostrzegawczy i kontrolka ostrzegawcza „drzwi otwarte” oraz komunikat ekranowy przypominają o tym fakcie. Skontaktuj się z dealerem TOYOTA lub
wykwalifikowanym warsztatem, aby wyłączyć to ostrzeżenie.Zablokuj zamki pojazdu przed skorzystaniem z myjni automatycznej.
WARNI NG
Przed otwarciem lub zamknięciem i przy przesuwaniu drzwi należy dopilnować, aby żadna osoba, zwierzę ani obiekt nie znajdowały się w ramie drzwi ani w innym miejscu, w którym mogłyby blokować żądany ruch, zarówno wewnątrz jak i na zewnątrz pojazdu.Nieprzestrzeganie tego zalecenia może doprowadzić do urazów ciała lub szkód, jeśli osoba lub obiekt zostanie zablokowany lub przytrzaśnięty.
WARNI NG
Należy zachować ostrożność, aby nie blokować przestrzeni prowadnicy na podłodze i umożliwić prawidłowy przesuw drzwi.Ze względów bezpieczeństwa i funkcjonalnych nie należy jeździć z otwartymi drzwiami przesuwnymi.
NOTIC E
Aby przytrzymać drzwi przesuwne w położeniu otwarcia, należy całkowicie otworzyć drzwi aby zablokować zatrzask
(zlokalizowany na dole drzwi).
Drzwi i wolne przestrzenie
potrzebne do otwarcia drzwi

Przy otwieraniu drzwi wystają poza karoserię. Należy pozostawić odpowiednią wolną przestrzeń przy parkowaniu równoległym od ścian, słupów oświetleniowych, wysokich krawężników itd.

NOTIC E
Po otwarciu drzwi nigdy nie wystają poza tylny zderzak.

36
Na stromej pochyłości

Należy zachować ostrożność otwierając drzwi, gdy pojazd ustawiony jest na pochyłości przodem do góry. Pochyły teren może przyspieszyć zwykłe tempo otwierania drzwi.Na stromej pochyłości należy ręcznie przesunąć boczne drzwi, aby pomóc w ich zamknięciu.Jeśli pojazd znajduje się na pochyłości z przodem skierowanym w dół, drzwi mogą nie zatrzymać się w pozycji otwartej, zamykając się nagle i stwarzając niebezpieczeństwo urazów. Drzwi należy zawsze przytrzymać, aby zapobiec ich niespodziewanemu zamknięciu.
WARNI NG
Na stromej pochyłości masa drzwi może powodować ich przesuw, powodując ich nagłe zamknięcie lub otwarcie.Należy unikać pozostawiania pojazdu bez nadzoru na stromej pochyłości z jednymi lub większą liczbą otwartych drzwi. Nieprzestrzeganie tego zalecenia może doprowadzić do urazów ciała lub szkód, jeśli osoba lub obiekt zostanie zablokowany lub przytrzaśnięty.
Alarm


System, który chroni i odstrasza przed kradzieżą i włamaniami.
WARNI NG
Funkcja samozabezpieczeniaSystem sprawdza fakt rozłączenia któregokolwiek z elementów.Alarm jest włączany w przypadku odłączenia lub uszkodzenia przewodów akumulatora, przycisku lub syreny.Aby uzyskać informacje na temat prac na systemie alarmowym należy skontaktować się z TOYOTA dealerem lub wyspecjalizowany warsztat.
Obwód zewnętrzny
System sprawdza, czy pojazd jest otwarty.
Alarm jest włączany przy próbie otwarcia jednych z drzwi lub maski.
System wolumetryczny
System sprawdza wahania w objętości przedziału pasażerskiego.Alarm jest uruchamiany po wybiciu okna, wejściu do przedziału pasażerskiego lub ruchu wewnątrz pojazdu.
NOTIC E
Jeśli pojazd jest wyposażony w system dodatkowego ogrzewania/wentylacji; monitorowanie wolumetryczne nie jest kompatybilne z tym systemem.Więcej informacji na temat dodatkowego ogrzewania/wentylacji znajduje się w odpowiednim rozdziale.
Monitoring przechyłów
System sprawdza wszelkie zmiany położenia pojazdu.Alarm jest uaktywniany przy podnoszeniu lub przesuwaniu pojazdu.
NOTIC E
Po zaparkowaniu pojazdu alarm nie zostanie włączony po uderzeniu pojazdu.

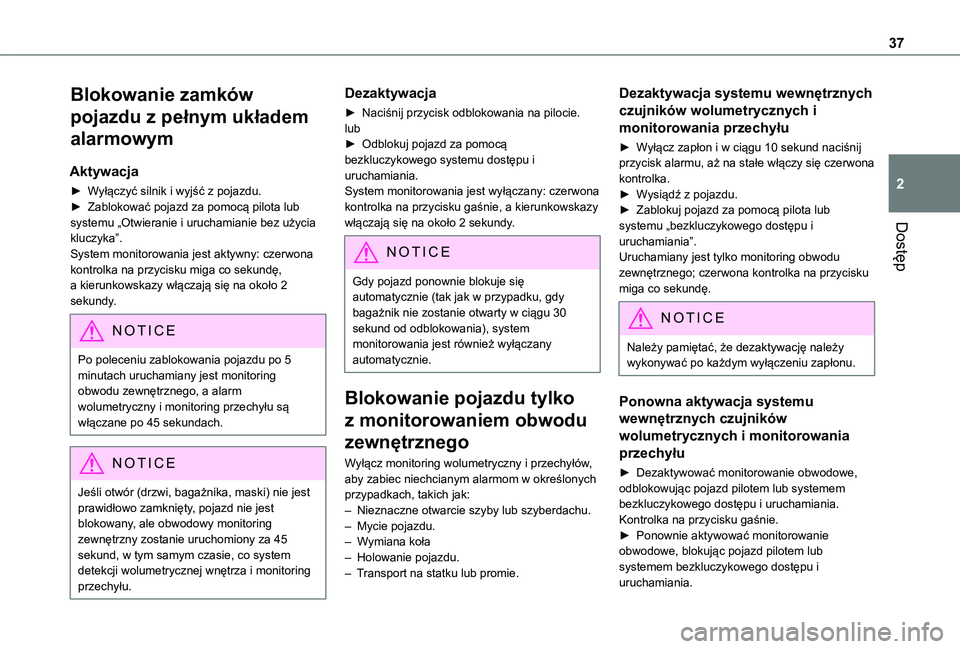

37
Dostęp
2
Blokowanie zamków
pojazdu z pełnym układem
alarmowym
Aktywacja
► Wyłączyć silnik i wyjść z pojazdu.► Zablokować pojazd za pomocą pilota lub systemu „Otwieranie i uruchamianie bez użycia kluczyka”.System monitorowania jest aktywny: czerwona kontrolka na przycisku miga co sekundę, a kierunkowskazy włączają się na około 2 sekundy.
NOTIC E
Po poleceniu zablokowania pojazdu po 5 minutach uruchamiany jest monitoring obwodu zewnętrznego, a alarm wolumetryczny i monitoring przechyłu są włączane po 45 sekundach.
NOTIC E
Jeśli otwór (drzwi, bagażnika, maski) nie jest prawidłowo zamknięty, pojazd nie jest blokowany, ale obwodowy monitoring zewnętrzny zostanie uruchomiony za 45
sekund, w tym samym czasie, co system detekcji wolumetrycznej wnętrza i monitoring przechyłu.
Dezaktywacja
► Naciśnij przycisk odblokowania na pilocie.lub► Odblokuj pojazd za pomocą bezkluczykowego systemu dostępu i uruchamiania.System monitorowania jest wyłączany: czerwona kontrolka na przycisku gaśnie, a kierunkowskazy włączają się na około 2 sekundy.
NOTIC E
Gdy pojazd ponownie blokuje się automatycznie (tak jak w przypadku, gdy bagażnik nie zostanie otwarty w ciągu 30 sekund od odblokowania), system monitorowania jest również wyłączany automatycznie.
Blokowanie pojazdu tylko
z monitorowaniem obwodu
zewnętrznego
Wyłącz monitoring wolumetryczny i przechyłów, aby zabiec niechcianym alarmom w określonych przypadkach, takich jak:– Nieznaczne otwarcie szyby lub szyberdachu. – Mycie pojazdu.– Wymiana koła– Holowanie pojazdu.– Transport na statku lub promie.
Dezaktywacja systemu wewnętrznych
czujników wolumetrycznych i
monitorowania przechyłu
► Wyłącz zapłon i w ciągu 10 sekund naciśnij przycisk alarmu, aż na stałe włączy się czerwona kontrolka.► Wysiądź z pojazdu.► Zablokuj pojazd za pomocą pilota lub systemu „bezkluczykowego dostępu i uruchamiania”.Uruchamiany jest tylko monitoring obwodu zewnętrznego; czerwona kontrolka na przycisku miga co sekundę.
NOTIC E
Należy pamiętać, że dezaktywację należy wykonywać po każdym wyłączeniu zapłonu.
Ponowna aktywacja systemu
wewnętrznych czujników
wolumetrycznych i monitorowania
przechyłu
► Dezaktywować monitorowanie obwodowe, odblokowując pojazd pilotem lub systemem bezkluczykowego dostępu i uruchamiania.Kontrolka na przycisku gaśnie.► Ponownie aktywować monitorowanie obwodowe, blokując pojazd pilotem lub systemem bezkluczykowego dostępu i uruchamiania.

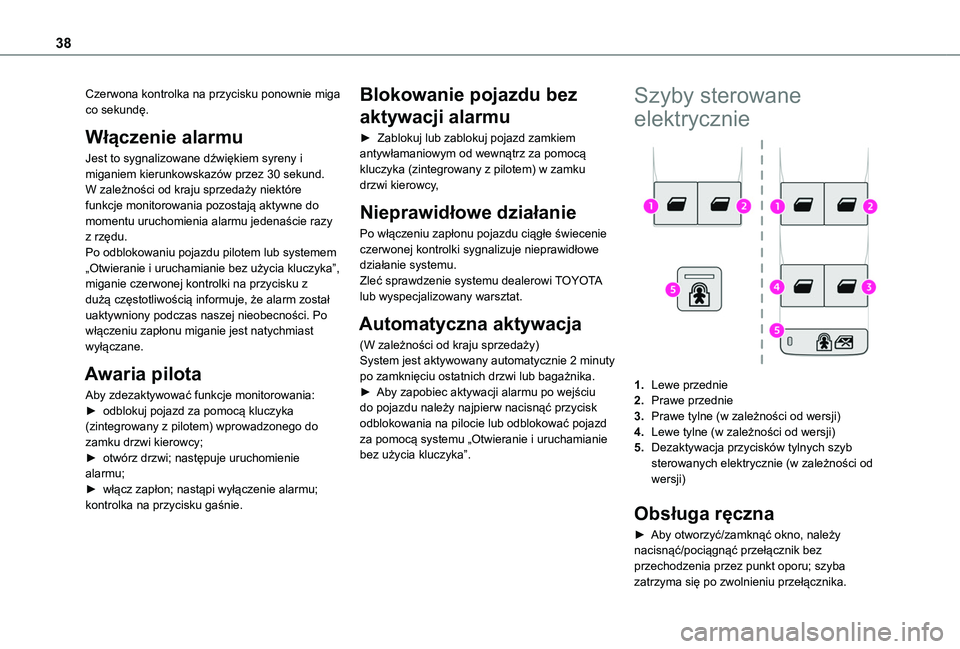

38
Czerwona kontrolka na przycisku ponownie miga co sekundę.
Włączenie alarmu
Jest to sygnalizowane dźwiękiem syreny i miganiem kierunkowskazów przez 30 sekund.W zależności od kraju sprzedaży niektóre funkcje monitorowania pozostają aktywne do momentu uruchomienia alarmu jedenaście razy z rzędu.Po odblokowaniu pojazdu pilotem lub systemem „Otwieranie i uruchamianie bez użycia kluczyka”, miganie czerwonej kontrolki na przycisku z dużą częstotliwością informuje, że alarm został uaktywniony podczas naszej nieobecności. Po włączeniu zapłonu miganie jest natychmiast wyłączane.
Awaria pilota
Aby zdezaktywować funkcje monitorowania:► odblokuj pojazd za pomocą kluczyka (zintegrowany z pilotem) wprowadzonego do zamku drzwi kierowcy;
► otwórz drzwi; następuje uruchomienie alarmu;► włącz zapłon; nastąpi wyłączenie alarmu; kontrolka na przycisku gaśnie.
Blokowanie pojazdu bez
aktywacji alarmu
► Zablokuj lub zablokuj pojazd zamkiem antywłamaniowym od wewnątrz za pomocą kluczyka (zintegrowany z pilotem) w zamku drzwi kierowcy,
Nieprawidłowe działanie
Po włączeniu zapłonu pojazdu ciągłe świecenie czerwonej kontrolki sygnalizuje nieprawidłowe działanie systemu. Zleć sprawdzenie systemu dealerowi TOYOTA lub wyspecjalizowany warsztat.
Automatyczna aktywacja
(W zależności od kraju sprzedaży)System jest aktywowany automatycznie 2 minuty po zamknięciu ostatnich drzwi lub bagażnika.► Aby zapobiec aktywacji alarmu po wejściu do pojazdu należy najpierw nacisnąć przycisk odblokowania na pilocie lub odblokować pojazd za pomocą systemu „Otwieranie i uruchamianie
bez użycia kluczyka”.
Szyby sterowane
elektrycznie
1.Lewe przednie
2.Prawe przednie
3.Prawe tylne (w zależności od wersji)
4.Lewe tylne (w zależności od wersji)
5.Dezaktywacja przycisków tylnych szyb sterowanych elektrycznie (w zależności od wersji)
Obsługa ręczna
► Aby otworzyć/zamknąć okno, należy nacisnąć/pociągnąć przełącznik bez przechodzenia przez punkt oporu; szyba zatrzyma się po zwolnieniu przełącznika.

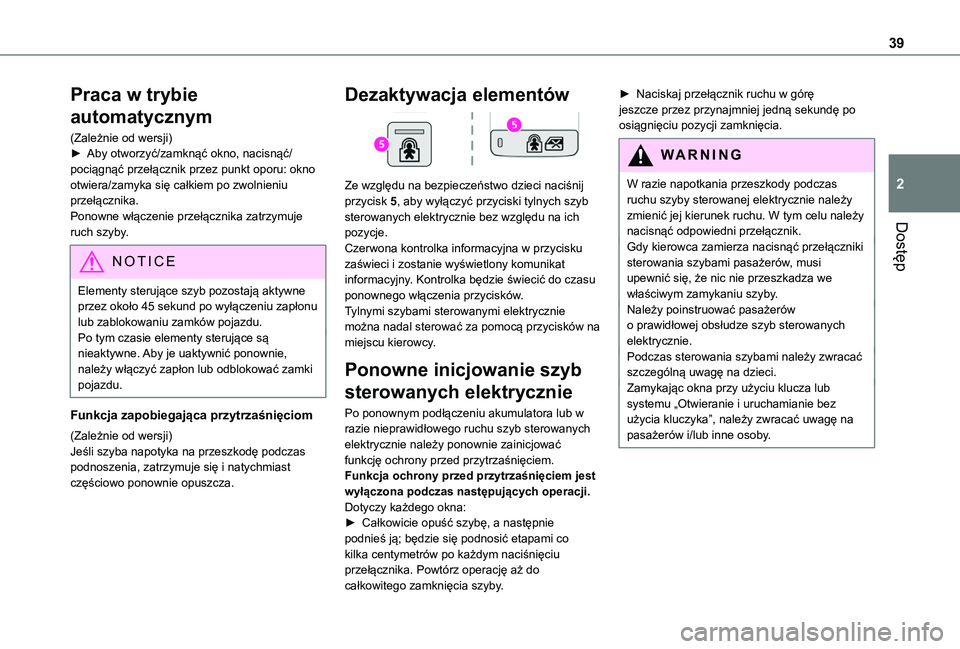

39
Dostęp
2
Praca w trybie
automatycznym
(Zależnie od wersji)► Aby otworzyć/zamknąć okno, nacisnąć/pociągnąć przełącznik przez punkt oporu: okno otwiera/zamyka się całkiem po zwolnieniu przełącznika.Ponowne włączenie przełącznika zatrzymuje ruch szyby.
NOTIC E
Elementy sterujące szyb pozostają aktywne przez około 45 sekund po wyłączeniu zapłonu lub zablokowaniu zamków pojazdu.Po tym czasie elementy sterujące są nieaktywne. Aby je uaktywnić ponownie, należy włączyć zapłon lub odblokować zamki pojazdu.
Funkcja zapobiegająca przytrzaśnięciom
(Zależnie od wersji)Jeśli szyba napotyka na przeszkodę podczas podnoszenia, zatrzymuje się i natychmiast częściowo ponownie opuszcza.
Dezaktywacja elementów

Ze względu na bezpieczeństwo dzieci naciśnij przycisk 5, aby wyłączyć przyciski tylnych szyb sterowanych elektrycznie bez względu na ich pozycje.
Czerwona kontrolka informacyjna w przycisku zaświeci i zostanie wyświetlony komunikat informacyjny. Kontrolka będzie świecić do czasu ponownego włączenia przycisków.Tylnymi szybami sterowanymi elektrycznie można nadal sterować za pomocą przycisków na miejscu kierowcy.
Ponowne inicjowanie szyb
sterowanych elektrycznie
Po ponownym podłączeniu akumulatora lub w razie nieprawidłowego ruchu szyb sterowanych elektrycznie należy ponownie zainicjować funkcję ochrony przed przytrzaśnięciem.Funkcja ochrony przed przytrzaśnięciem jest wyłączona podczas następujących operacji.Dotyczy każdego okna:► Całkowicie opuść szybę, a następnie podnieś ją; będzie się podnosić etapami co kilka centymetrów po każdym naciśnięciu przełącznika. Powtórz operację aż do całkowitego zamknięcia szyby.
► Naciskaj przełącznik ruchu w górę jeszcze przez przynajmniej jedną sekundę po osiągnięciu pozycji zamknięcia.
WARNI NG
W razie napotkania przeszkody podczas ruchu szyby sterowanej elektrycznie należy zmienić jej kierunek ruchu. W tym celu należy nacisnąć odpowiedni przełącznik.
Gdy kierowca zamierza nacisnąć przełączniki sterowania szybami pasażerów, musi upewnić się, że nic nie przeszkadza we właściwym zamykaniu szyby.Należy poinstruować pasażerów o prawidłowej obsłudze szyb sterowanych elektrycznie.Podczas sterowania szybami należy zwracać szczególną uwagę na dzieci.Zamykając okna przy użyciu klucza lub systemu „Otwieranie i uruchamianie bez użycia kluczyka”, należy zwracać uwagę na pasażerów i/lub inne osoby.

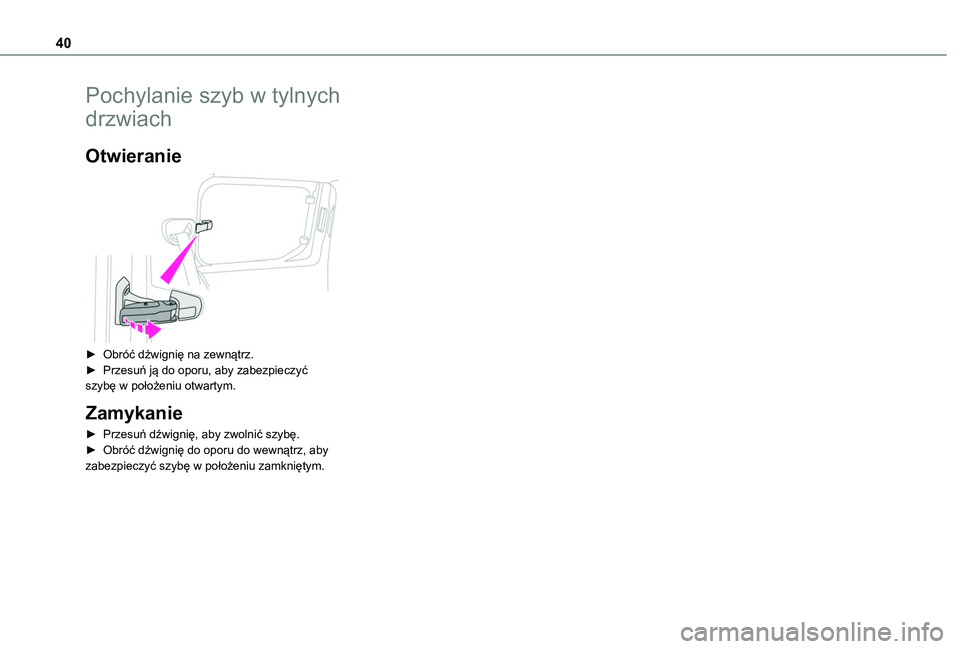

40
Pochylanie szyb w tylnych
drzwiach
Otwieranie

► Obróć dźwignię na zewnątrz.► Przesuń ją do oporu, aby zabezpieczyć szybę w położeniu otwartym.
Zamykanie
► Przesuń dźwignię, aby zwolnić szybę.
► Obróć dźwignię do oporu do wewnątrz, aby zabezpieczyć szybę w położeniu zamkniętym.
