TOYOTA PROACE CITY VERSO 2020 Instrukcja obsługi (in Polish)

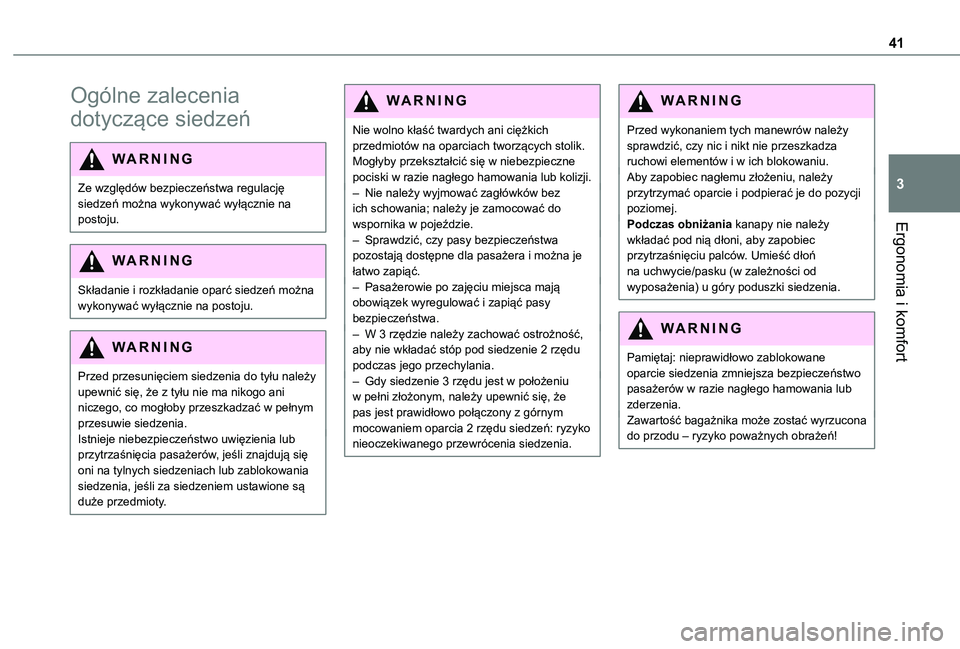

41
Ergonomia i komfort
3
Ogólne zalecenia
dotyczące siedzeń
WARNI NG
Ze względów bezpieczeństwa regulację siedzeń można wykonywać wyłącznie na postoju.
WARNI NG
Składanie i rozkładanie oparć siedzeń można wykonywać wyłącznie na postoju.
WARNI NG
Przed przesunięciem siedzenia do tyłu należy upewnić się, że z tyłu nie ma nikogo ani niczego, co mogłoby przeszkadzać w pełnym przesuwie siedzenia.Istnieje niebezpieczeństwo uwięzienia lub
przytrzaśnięcia pasażerów, jeśli znajdują się oni na tylnych siedzeniach lub zablokowania siedzenia, jeśli za siedzeniem ustawione są duże przedmioty.
WARNI NG
Nie wolno kłaść twardych ani ciężkich przedmiotów na oparciach tworzących stolik. Mogłyby przekształcić się w niebezpieczne pociski w razie nagłego hamowania lub kolizji.– Nie należy wyjmować zagłówków bez ich schowania; należy je zamocować do wspornika w pojeździe.– Sprawdzić, czy pasy bezpieczeństwa pozostają dostępne dla pasażera i można je łatwo zapiąć.– Pasażerowie po zajęciu miejsca mają obowiązek wyregulować i zapiąć pasy bezpieczeństwa.– W 3 rzędzie należy zachować ostrożność, aby nie wkładać stóp pod siedzenie 2 rzędu podczas jego przechylania.– Gdy siedzenie 3 rzędu jest w położeniu w pełni złożonym, należy upewnić się, że pas jest prawidłowo połączony z górnym mocowaniem oparcia 2 rzędu siedzeń: ryzyko nieoczekiwanego przewrócenia siedzenia.
WARNI NG
Przed wykonaniem tych manewrów należy sprawdzić, czy nic i nikt nie przeszkadza ruchowi elementów i w ich blokowaniu.Aby zapobiec nagłemu złożeniu, należy przytrzymać oparcie i podpierać je do pozycji poziomej.Podczas obniżania kanapy nie należy wkładać pod nią dłoni, aby zapobiec przytrzaśnięciu palców. Umieść dłoń na uchwycie/pasku (w zależności od wyposażenia) u góry poduszki siedzenia.
WARNI NG
Pamiętaj: nieprawidłowo zablokowane oparcie siedzenia zmniejsza bezpieczeństwo pasażerów w razie nagłego hamowania lub zderzenia.Zawartość bagażnika może zostać wyrzucona do przodu – ryzyko poważnych obrażeń!

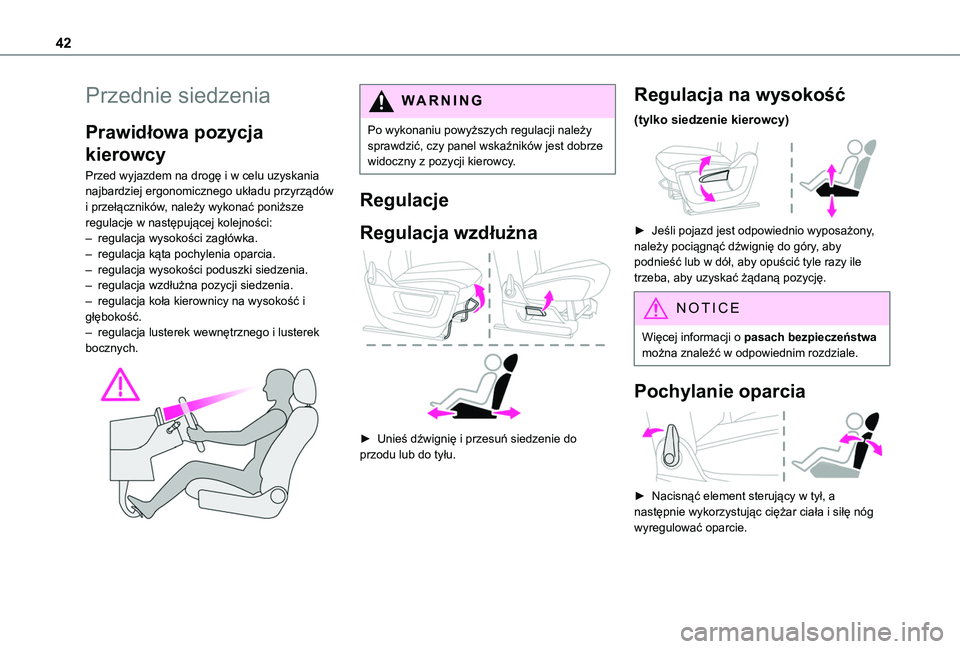

42
Przednie siedzenia
Prawidłowa pozycja
kierowcy
Przed wyjazdem na drogę i w celu uzyskania najbardziej ergonomicznego układu przyrządów i przełączników, należy wykonać poniższe regulacje w następującej kolejności:– regulacja wysokości zagłówka.– regulacja kąta pochylenia oparcia.– regulacja wysokości poduszki siedzenia.– regulacja wzdłużna pozycji siedzenia.– regulacja koła kierownicy na wysokość i głębokość.– regulacja lusterek wewnętrznego i lusterek bocznych.

WARNI NG
Po wykonaniu powyższych regulacji należy sprawdzić, czy panel wskaźników jest dobrze widoczny z pozycji kierowcy.
Regulacje
Regulacja wzdłużna

► Unieś dźwignię i przesuń siedzenie do przodu lub do tyłu.
Regulacja na wysokość
(tylko siedzenie kierowcy)

► Jeśli pojazd jest odpowiednio wyposażony, należy pociągnąć dźwignię do góry, aby podnieść lub w dół, aby opuścić tyle razy ile trzeba, aby uzyskać żądaną pozycję.
NOTIC E
Więcej informacji o pasach bezpieczeństwa można znaleźć w odpowiednim rozdziale.
Pochylanie oparcia

► Nacisnąć element sterujący w tył, a następnie wykorzystując ciężar ciała i siłę nóg wyregulować oparcie.

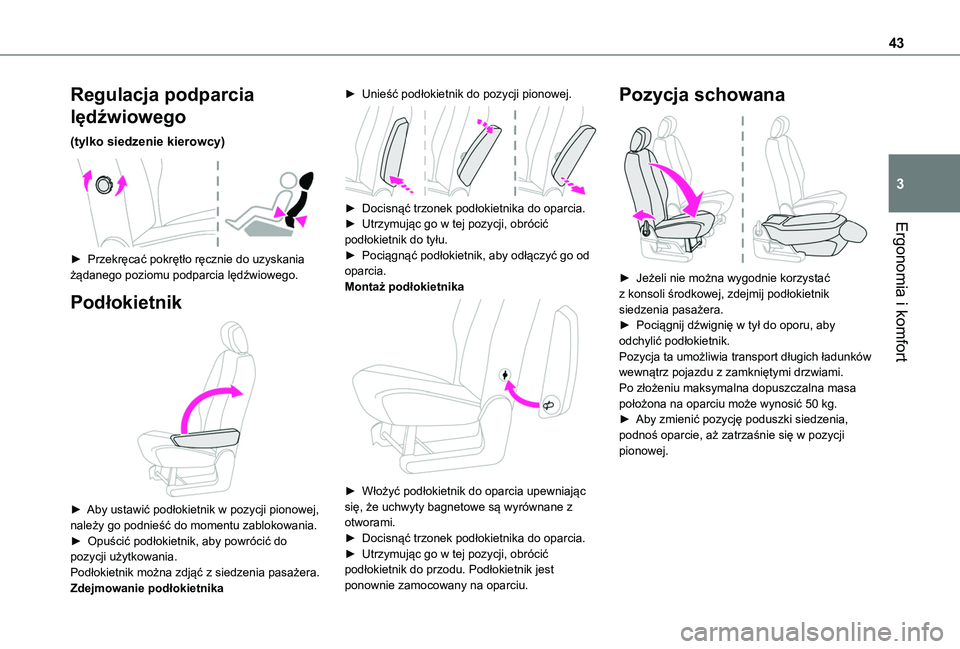

43
Ergonomia i komfort
3
Regulacja podparcia
lędźwiowego
(tylko siedzenie kierowcy)

► Przekręcać pokrętło ręcznie do uzyskania żądanego poziomu podparcia lędźwiowego.
Podłokietnik

► Aby ustawić podłokietnik w pozycji pionowej, należy go podnieść do momentu zablokowania.► Opuścić podłokietnik, aby powrócić do pozycji użytkowania.Podłokietnik można zdjąć z siedzenia pasażera.Zdejmowanie podłokietnika
► Unieść podłokietnik do pozycji pionowej.

► Docisnąć trzonek podłokietnika do oparcia.► Utrzymując go w tej pozycji, obrócić podłokietnik do tyłu.► Pociągnąć podłokietnik, aby odłączyć go od oparcia.Montaż podłokietnika

► Włożyć podłokietnik do oparcia upewniając się, że uchwyty bagnetowe są wyrównane z otworami.► Docisnąć trzonek podłokietnika do oparcia.► Utrzymując go w tej pozycji, obrócić podłokietnik do przodu. Podłokietnik jest ponownie zamocowany na oparciu.
Pozycja schowana

► Jeżeli nie można wygodnie korzystać z konsoli środkowej, zdejmij podłokietnik siedzenia pasażera.► Pociągnij dźwignię w tył do oporu, aby odchylić podłokietnik.Pozycja ta umożliwia transport długich ładunków wewnątrz pojazdu z zamkniętymi drzwiami.Po złożeniu maksymalna dopuszczalna masa położona na oparciu może wynosić 50 kg.► Aby zmienić pozycję poduszki siedzenia, podnoś oparcie, aż zatrzaśnie się w pozycji pionowej.

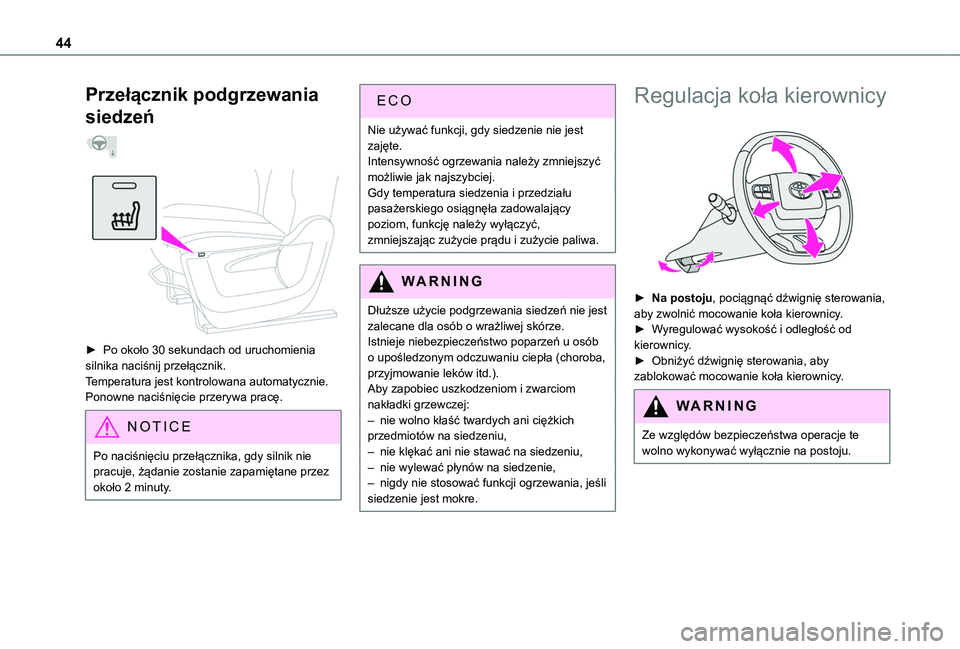

44
Przełącznik podgrzewania
siedzeń


► Po około 30 sekundach od uruchomienia silnika naciśnij przełącznik.Temperatura jest kontrolowana automatycznie.Ponowne naciśnięcie przerywa pracę.
NOTIC E
Po naciśnięciu przełącznika, gdy silnik nie pracuje, żądanie zostanie zapamiętane przez około 2 minuty.
ECO
Nie używać funkcji, gdy siedzenie nie jest zajęte.Intensywność ogrzewania należy zmniejszyć możliwie jak najszybciej.Gdy temperatura siedzenia i przedziału pasażerskiego osiągnęła zadowalający poziom, funkcję należy wyłączyć, zmniejszając zużycie prądu i zużycie paliwa.
WARNI NG
Dłuższe użycie podgrzewania siedzeń nie jest zalecane dla osób o wrażliwej skórze.Istnieje niebezpieczeństwo poparzeń u osób o upośledzonym odczuwaniu ciepła (choroba, przyjmowanie leków itd.).Aby zapobiec uszkodzeniom i zwarciom nakładki grzewczej:– nie wolno kłaść twardych ani ciężkich przedmiotów na siedzeniu,
– nie klękać ani nie stawać na siedzeniu,– nie wylewać płynów na siedzenie,– nigdy nie stosować funkcji ogrzewania, jeśli siedzenie jest mokre.
Regulacja koła kierownicy

► Na postoju, pociągnąć dźwignię sterowania, aby zwolnić mocowanie koła kierownicy.► Wyregulować wysokość i odległość od kierownicy.► Obniżyć dźwignię sterowania, aby zablokować mocowanie koła kierownicy.
WARNI NG
Ze względów bezpieczeństwa operacje te wolno wykonywać wyłącznie na postoju.

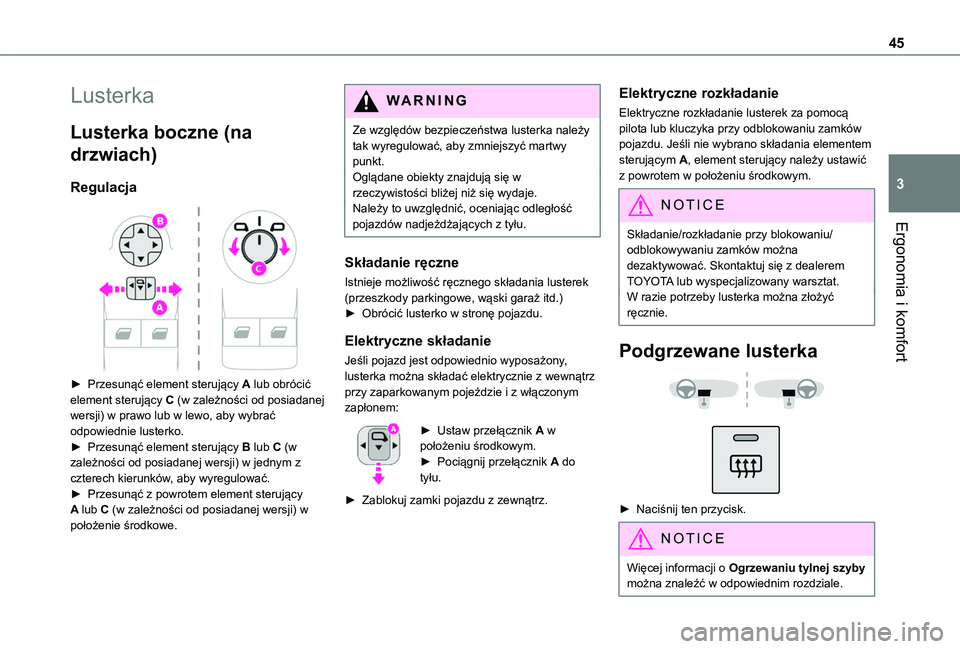

45
Ergonomia i komfort
3
Lusterka
Lusterka boczne (na
drzwiach)
Regulacja

► Przesunąć element sterujący A lub obrócić element sterujący C (w zależności od posiadanej wersji) w prawo lub w lewo, aby wybrać odpowiednie lusterko.
► Przesunąć element sterujący B lub C (w zależności od posiadanej wersji) w jednym z czterech kierunków, aby wyregulować.► Przesunąć z powrotem element sterujący A lub C (w zależności od posiadanej wersji) w położenie środkowe.
WARNI NG
Ze względów bezpieczeństwa lusterka należy tak wyregulować, aby zmniejszyć martwy punkt.Oglądane obiekty znajdują się w rzeczywistości bliżej niż się wydaje.Należy to uwzględnić, oceniając odległość pojazdów nadjeżdżających z tyłu.
Składanie ręczne
Istnieje możliwość ręcznego składania lusterek (przeszkody parkingowe, wąski garaż itd.)► Obrócić lusterko w stronę pojazdu.
Elektryczne składanie
Jeśli pojazd jest odpowiednio wyposażony, lusterka można składać elektrycznie z wewnątrz przy zaparkowanym pojeździe i z włączonym zapłonem:
► Ustaw przełącznik A w położeniu środkowym.► Pociągnij przełącznik A do tyłu.
► Zablokuj zamki pojazdu z zewnątrz.
Elektryczne rozkładanie
Elektryczne rozkładanie lusterek za pomocą pilota lub kluczyka przy odblokowaniu zamków pojazdu. Jeśli nie wybrano składania elementem sterującym A, element sterujący należy ustawić z powrotem w położeniu środkowym.
NOTIC E
Składanie/rozkładanie przy blokowaniu/
odblokowywaniu zamków można dezaktywować. Skontaktuj się z dealerem TOYOTA lub wyspecjalizowany warsztat.W razie potrzeby lusterka można złożyć ręcznie.
Podgrzewane lusterka


► Naciśnij ten przycisk.
NOTIC E
Więcej informacji o Ogrzewaniu tylnej szyby można znaleźć w odpowiednim rozdziale.

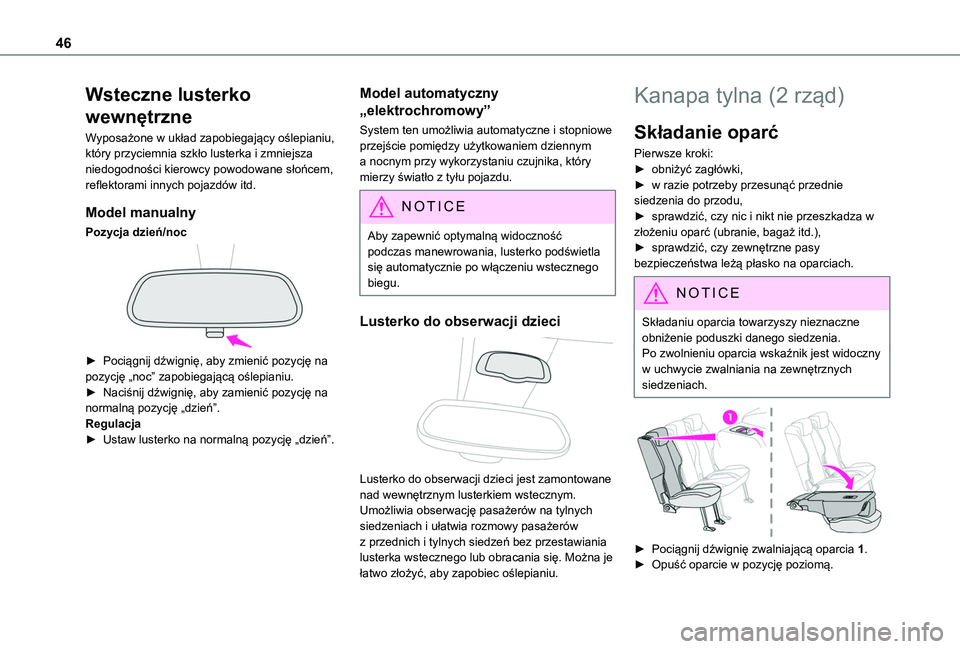

46
Wsteczne lusterko
wewnętrzne
Wyposażone w układ zapobiegający oślepianiu, który przyciemnia szkło lusterka i zmniejsza niedogodności kierowcy powodowane słońcem, reflektorami innych pojazdów itd.
Model manualny
Pozycja dzień/noc

► Pociągnij dźwignię, aby zmienić pozycję na pozycję „noc” zapobiegającą oślepianiu.► Naciśnij dźwignię, aby zamienić pozycję na normalną pozycję „dzień”.Regulacja► Ustaw lusterko na normalną pozycję „dzień”.
Model automatyczny
„elektrochromowy”
System ten umożliwia automatyczne i stopniowe przejście pomiędzy użytkowaniem dziennym a nocnym przy wykorzystaniu czujnika, który mierzy światło z tyłu pojazdu.
NOTIC E
Aby zapewnić optymalną widoczność
podczas manewrowania, lusterko podświetla się automatycznie po włączeniu wstecznego biegu.
Lusterko do obserwacji dzieci

Lusterko do obserwacji dzieci jest zamontowane nad wewnętrznym lusterkiem wstecznym. Umożliwia obserwację pasażerów na tylnych siedzeniach i ułatwia rozmowy pasażerów z przednich i tylnych siedzeń bez przestawiania lusterka wstecznego lub obracania się. Można je łatwo złożyć, aby zapobiec oślepianiu.
Kanapa tylna (2 rząd)
Składanie oparć
Pierwsze kroki:► obniżyć zagłówki,► w razie potrzeby przesunąć przednie siedzenia do przodu,► sprawdzić, czy nic i nikt nie przeszkadza w złożeniu oparć (ubranie, bagaż itd.),► sprawdzić, czy zewnętrzne pasy bezpieczeństwa leżą płasko na oparciach.
NOTIC E
Składaniu oparcia towarzyszy nieznaczne obniżenie poduszki danego siedzenia.Po zwolnieniu oparcia wskaźnik jest widoczny w uchwycie zwalniania na zewnętrznych siedzeniach.


► Pociągnij dźwignię zwalniającą oparcia 1.► Opuść oparcie w pozycję poziomą.

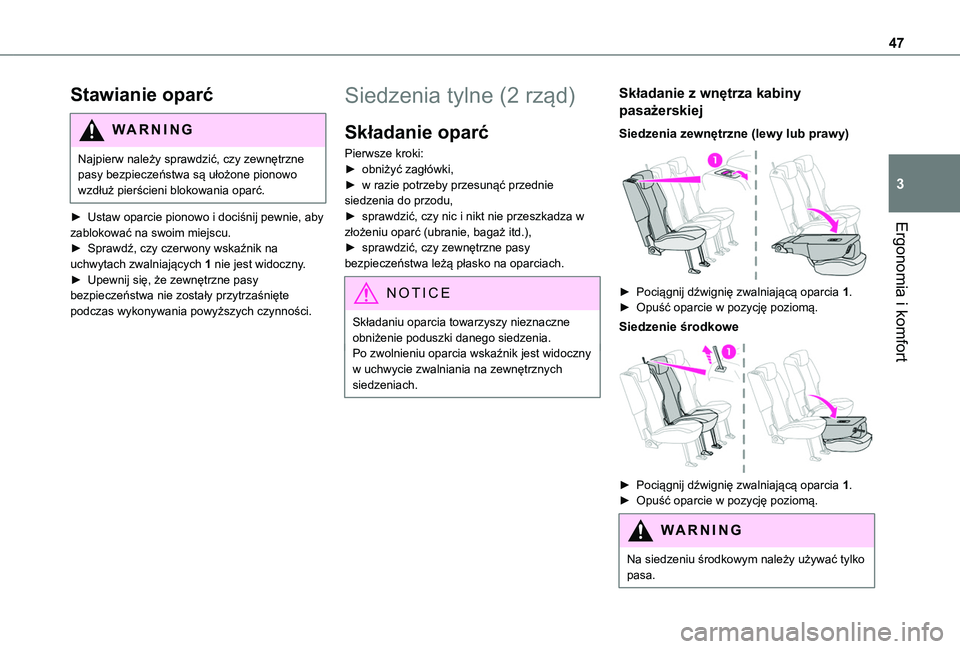

47
Ergonomia i komfort
3
Stawianie oparć
WARNI NG
Najpierw należy sprawdzić, czy zewnętrzne pasy bezpieczeństwa są ułożone pionowo wzdłuż pierścieni blokowania oparć.
► Ustaw oparcie pionowo i dociśnij pewnie, aby zablokować na swoim miejscu.
► Sprawdź, czy czerwony wskaźnik na uchwytach zwalniających 1 nie jest widoczny.► Upewnij się, że zewnętrzne pasy bezpieczeństwa nie zostały przytrzaśnięte podczas wykonywania powyższych czynności.
Siedzenia tylne (2 rząd)
Składanie oparć
Pierwsze kroki:► obniżyć zagłówki,► w razie potrzeby przesunąć przednie siedzenia do przodu,► sprawdzić, czy nic i nikt nie przeszkadza w złożeniu oparć (ubranie, bagaż itd.),► sprawdzić, czy zewnętrzne pasy bezpieczeństwa leżą płasko na oparciach.
NOTIC E
Składaniu oparcia towarzyszy nieznaczne obniżenie poduszki danego siedzenia.Po zwolnieniu oparcia wskaźnik jest widoczny w uchwycie zwalniania na zewnętrznych siedzeniach.
Składanie z wnętrza kabiny
pasażerskiej
Siedzenia zewnętrzne (lewy lub prawy)

► Pociągnij dźwignię zwalniającą oparcia 1.► Opuść oparcie w pozycję poziomą.
Siedzenie środkowe

► Pociągnij dźwignię zwalniającą oparcia 1.► Opuść oparcie w pozycję poziomą.
WARNI NG
Na siedzeniu środkowym należy używać tylko pasa.

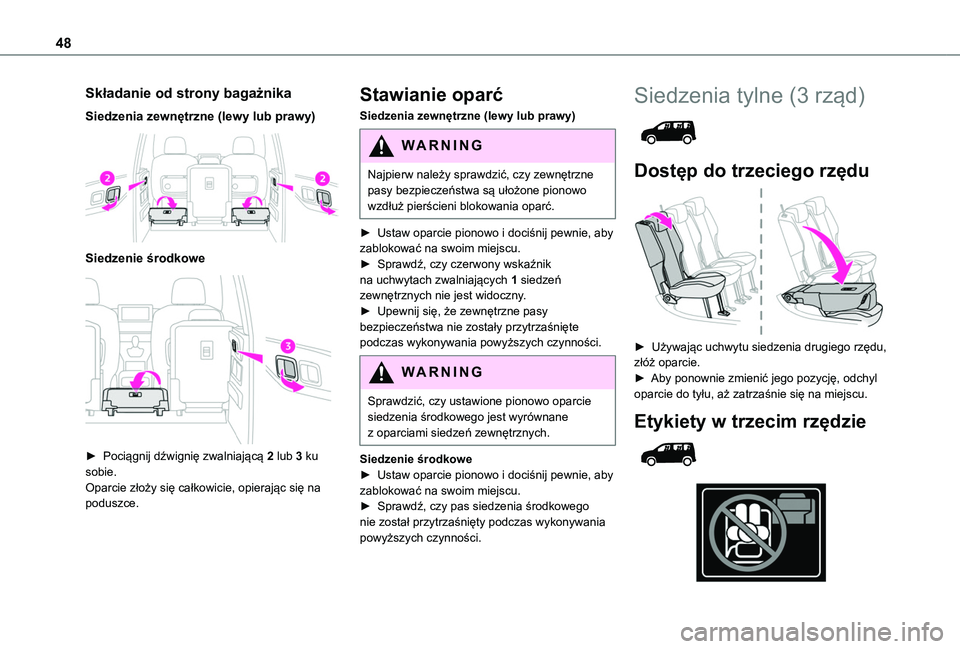

48
Składanie od strony bagażnika
Siedzenia zewnętrzne (lewy lub prawy)

Siedzenie środkowe

► Pociągnij dźwignię zwalniającą 2 lub 3 ku sobie.Oparcie złoży się całkowicie, opierając się na poduszce.
Stawianie oparć
Siedzenia zewnętrzne (lewy lub prawy)
WARNI NG
Najpierw należy sprawdzić, czy zewnętrzne pasy bezpieczeństwa są ułożone pionowo wzdłuż pierścieni blokowania oparć.
► Ustaw oparcie pionowo i dociśnij pewnie, aby
zablokować na swoim miejscu.► Sprawdź, czy czerwony wskaźnik na uchwytach zwalniających 1 siedzeń zewnętrznych nie jest widoczny.► Upewnij się, że zewnętrzne pasy bezpieczeństwa nie zostały przytrzaśnięte podczas wykonywania powyższych czynności.
WARNI NG
Sprawdzić, czy ustawione pionowo oparcie siedzenia środkowego jest wyrównane z oparciami siedzeń zewnętrznych.
Siedzenie środkowe► Ustaw oparcie pionowo i dociśnij pewnie, aby zablokować na swoim miejscu.► Sprawdź, czy pas siedzenia środkowego nie został przytrzaśnięty podczas wykonywania powyższych czynności.
Siedzenia tylne (3 rząd)

Dostęp do trzeciego rzędu

► Używając uchwytu siedzenia drugiego rzędu, złóż oparcie.► Aby ponownie zmienić jego pozycję, odchyl oparcie do tyłu, aż zatrzaśnie się na miejscu.
Etykiety w trzecim rzędzie

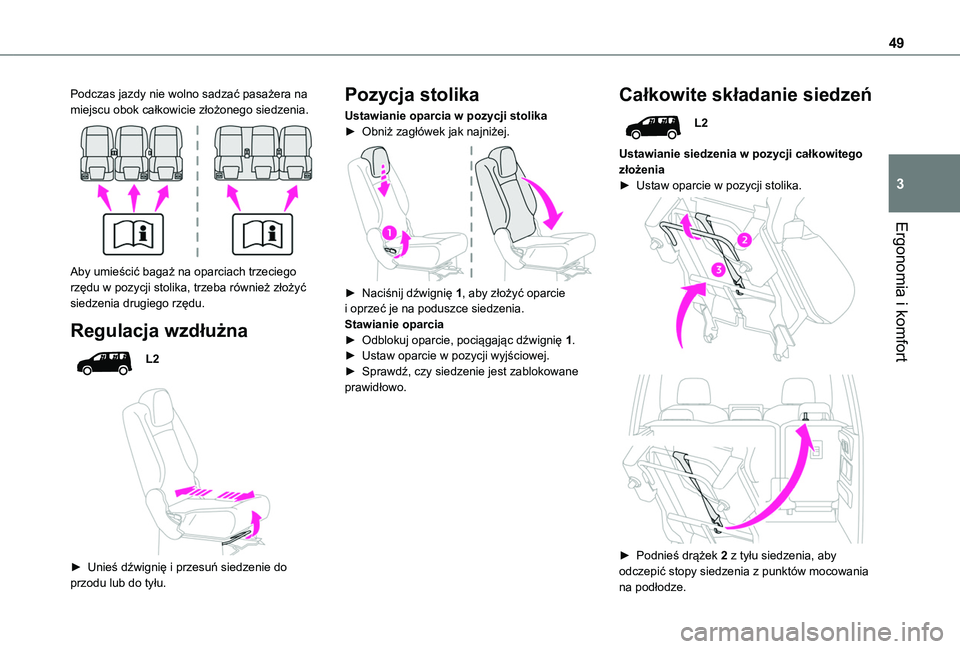

49
Ergonomia i komfort
3
Podczas jazdy nie wolno sadzać pasażera na miejscu obok całkowicie złożonego siedzenia.

Aby umieścić bagaż na oparciach trzeciego rzędu w pozycji stolika, trzeba również złożyć siedzenia drugiego rzędu.
Regulacja wzdłużna
L2


► Unieś dźwignię i przesuń siedzenie do przodu lub do tyłu.
Pozycja stolika
Ustawianie oparcia w pozycji stolika► Obniż zagłówek jak najniżej.

► Naciśnij dźwignię 1, aby złożyć oparcie i oprzeć je na poduszce siedzenia.Stawianie oparcia► Odblokuj oparcie, pociągając dźwignię 1.► Ustaw oparcie w pozycji wyjściowej.► Sprawdź, czy siedzenie jest zablokowane prawidłowo.
Całkowite składanie siedzeń
L2
Ustawianie siedzenia w pozycji całkowitego złożenia► Ustaw oparcie w pozycji stolika.


► Podnieś drążek 2 z tyłu siedzenia, aby odczepić stopy siedzenia z punktów mocowania na podłodze.

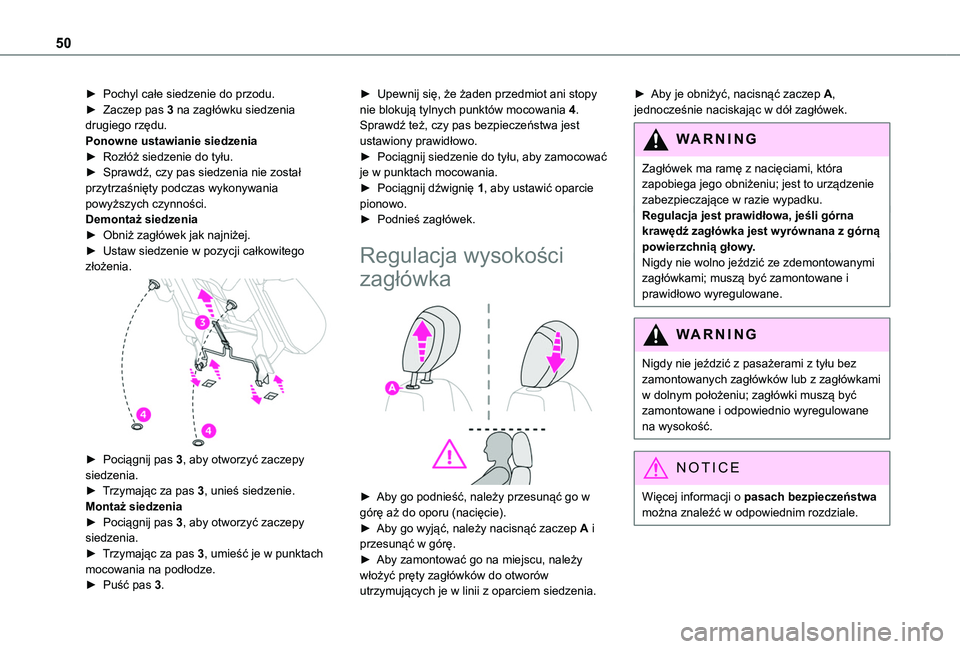

50
► Pochyl całe siedzenie do przodu.► Zaczep pas 3 na zagłówku siedzenia drugiego rzędu.Ponowne ustawianie siedzenia► Rozłóż siedzenie do tyłu.► Sprawdź, czy pas siedzenia nie został przytrzaśnięty podczas wykonywania powyższych czynności.Demontaż siedzenia► Obniż zagłówek jak najniżej.► Ustaw siedzenie w pozycji całkowitego złożenia.

► Pociągnij pas 3, aby otworzyć zaczepy siedzenia.► Trzymając za pas 3, unieś siedzenie.Montaż siedzenia► Pociągnij pas 3, aby otworzyć zaczepy siedzenia.► Trzymając za pas 3, umieść je w punktach mocowania na podłodze.► Puść pas 3.
► Upewnij się, że żaden przedmiot ani stopy nie blokują tylnych punktów mocowania 4. Sprawdź też, czy pas bezpieczeństwa jest ustawiony prawidłowo.► Pociągnij siedzenie do tyłu, aby zamocować je w punktach mocowania.► Pociągnij dźwignię 1, aby ustawić oparcie pionowo.► Podnieś zagłówek.
Regulacja wysokości
zagłówka

► Aby go podnieść, należy przesunąć go w górę aż do oporu (nacięcie).► Aby go wyjąć, należy nacisnąć zaczep A i przesunąć w górę.
► Aby zamontować go na miejscu, należy włożyć pręty zagłówków do otworów utrzymujących je w linii z oparciem siedzenia.
► Aby je obniżyć, nacisnąć zaczep A, jednocześnie naciskając w dół zagłówek.
WARNI NG
Zagłówek ma ramę z nacięciami, która zapobiega jego obniżeniu; jest to urządzenie zabezpieczające w razie wypadku.Regulacja jest prawidłowa, jeśli górna krawędź zagłówka jest wyrównana z górną
powierzchnią głowy.Nigdy nie wolno jeździć ze zdemontowanymi zagłówkami; muszą być zamontowane i prawidłowo wyregulowane.
WARNI NG
Nigdy nie jeździć z pasażerami z tyłu bez zamontowanych zagłówków lub z zagłówkami w dolnym położeniu; zagłówki muszą być zamontowane i odpowiednio wyregulowane na wysokość.
NOTIC E
Więcej informacji o pasach bezpieczeństwa można znaleźć w odpowiednim rozdziale.
