TOYOTA PROACE CITY VERSO 2020 Manuale duso (in Italian)

71
Illuminazione e visibilità
4
Illuminazione
guide-me-home
Manuale

Attivazione/disattivazione► Con l'accensione inserita, far "lampeggiare" i fari utilizzando la leva di comando illuminazione per attivare o disattivare la funzione.La funzione di illuminazione manuale guide-me-home si disattiva automaticamente al termine di uno specifico periodo di tempo.
Automatico
Con la ghiera in posizione "AUTO", quando la luminosità esterna è scarsa, gli anabbaglianti si accendono automaticamente al disinserimento dell'accensione.L'attivazione, la disattivazione e la durata della funzione di illuminazione guide-me-home
possono essere impostate nel menu di configurazione del veicolo.
Luci di benvenuto esterne
automatiche
Con la funzione "Illuminazione fari automatica" attivata, quando la luminosità ambiente è scarsa, le luci laterali e gli anabbaglianti si accendono automaticamente se il veicolo è sbloccato.L'attivazione, la disattivazione e la durata delle luci di benvenuto esterne possono vengono impostate nel menu di configurazione del veicolo.
Regolazione automatica
dei fari
Questo sistema passa automaticamente dai fari anabbaglianti ai fari abbaglianti e viceversa in base alla luminosità e alle condizioni di guida, utilizzando una telecamera situata sul
parabrezza.
WARNI NG
Questo sistema è una funzione di ausilio alla guida.Il conducente rimane responsabile dell'illuminazione del veicolo, del corretto utilizzo per le condizioni prevalenti di luce,
visibilità e traffico nonché del rispetto delle norme di guida e relative al veicolo.
NOTIC E
Il sistema sarà operativo non appena si superano i 25 km/h.Se la velocità del veicolo scende al di sotto dei 15 km/h, il sistema non si attiva più.


Attivazione/disattivazione
L'attivazione e la disattivazione vengono impostate tramite il menu di configurazione del veicolo.In caso di disattivazione, il sistema di illuminazione passa alla modalità "illuminazione
automatica dei fari".Lo stato del sistema rimane memorizzato quando viene disinserita l'accensione.

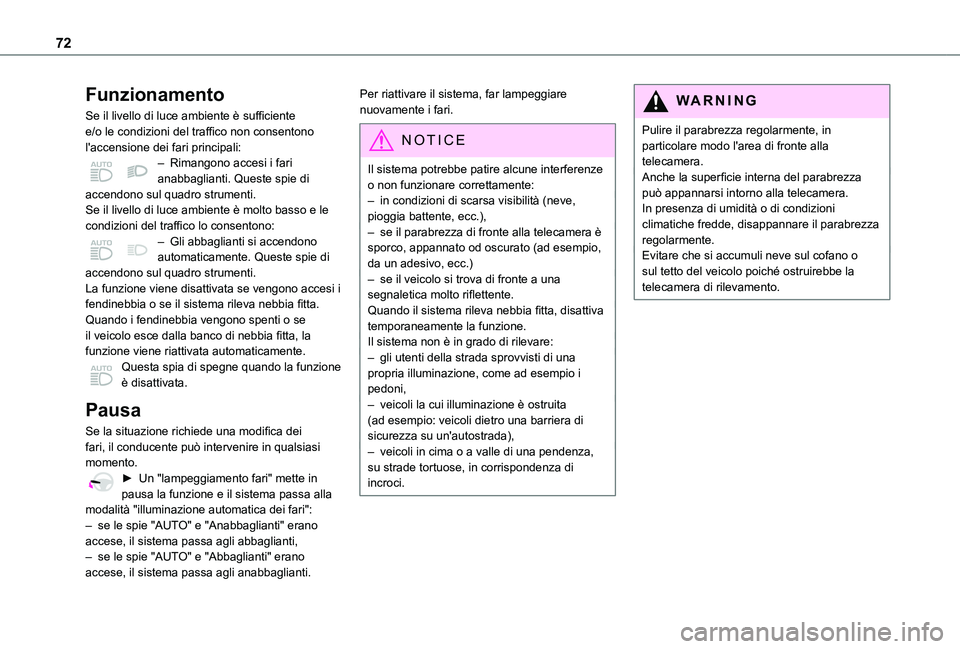

72
Funzionamento
Se il livello di luce ambiente è sufficiente e/o le condizioni del traffico non consentono l'accensione dei fari principali:– Rimangono accesi i fari anabbaglianti. Queste spie di accendono sul quadro strumenti.Se il livello di luce ambiente è molto basso e le condizioni del traffico lo consentono:– Gli abbaglianti si accendono automaticamente. Queste spie di accendono sul quadro strumenti.La funzione viene disattivata se vengono accesi i fendinebbia o se il sistema rileva nebbia fitta.Quando i fendinebbia vengono spenti o se il veicolo esce dalla banco di nebbia fitta, la funzione viene riattivata automaticamente.Questa spia di spegne quando la funzione è disattivata.
Pausa
Se la situazione richiede una modifica dei
fari, il conducente può intervenire in qualsiasi momento.► Un "lampeggiamento fari" mette in pausa la funzione e il sistema passa alla modalità "illuminazione automatica dei fari":– se le spie "AUTO" e "Anabbaglianti" erano accese, il sistema passa agli abbaglianti,– se le spie "AUTO" e "Abbaglianti" erano accese, il sistema passa agli anabbaglianti.
Per riattivare il sistema, far lampeggiare nuovamente i fari.
NOTIC E
Il sistema potrebbe patire alcune interferenze o non funzionare correttamente:– in condizioni di scarsa visibilità (neve, pioggia battente, ecc.),– se il parabrezza di fronte alla telecamera è sporco, appannato od oscurato (ad esempio, da un adesivo, ecc.)– se il veicolo si trova di fronte a una segnaletica molto riflettente.Quando il sistema rileva nebbia fitta, disattiva temporaneamente la funzione.Il sistema non è in grado di rilevare:– gli utenti della strada sprovvisti di una propria illuminazione, come ad esempio i pedoni,– veicoli la cui illuminazione è ostruita (ad esempio: veicoli dietro una barriera di sicurezza su un'autostrada),
– veicoli in cima o a valle di una pendenza, su strade tortuose, in corrispondenza di incroci.
WARNI NG
Pulire il parabrezza regolarmente, in particolare modo l'area di fronte alla telecamera.Anche la superficie interna del parabrezza può appannarsi intorno alla telecamera. In presenza di umidità o di condizioni climatiche fredde, disappannare il parabrezza regolarmente.Evitare che si accumuli neve sul cofano o sul tetto del veicolo poiché ostruirebbe la telecamera di rilevamento.

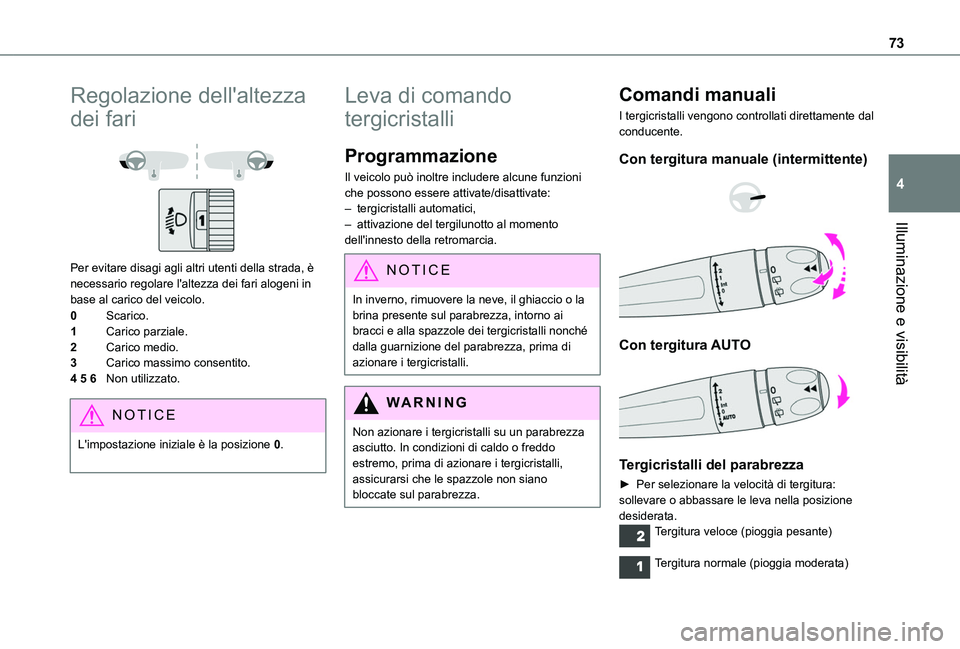

73
Illuminazione e visibilità
4
Regolazione dell'altezza
dei fari


Per evitare disagi agli altri utenti della strada, è necessario regolare l'altezza dei fari alogeni in base al carico del veicolo.
0Scarico.
1Carico parziale.
2Carico medio.
3Carico massimo consentito.
4 5 6Non utilizzato.
NOTIC E
L'impostazione iniziale è la posizione 0.
Leva di comando
tergicristalli
Programmazione
Il veicolo può inoltre includere alcune funzioni che possono essere attivate/disattivate:– tergicristalli automatici,– attivazione del tergilunotto al momento dell'innesto della retromarcia.
NOTIC E
In inverno, rimuovere la neve, il ghiaccio o la brina presente sul parabrezza, intorno ai bracci e alla spazzole dei tergicristalli nonché dalla guarnizione del parabrezza, prima di azionare i tergicristalli.
WARNI NG
Non azionare i tergicristalli su un parabrezza asciutto. In condizioni di caldo o freddo estremo, prima di azionare i tergicristalli, assicurarsi che le spazzole non siano bloccate sul parabrezza.
Comandi manuali
I tergicristalli vengono controllati direttamente dal conducente.
Con tergitura manuale (intermittente)


Con tergitura AUTO

Tergicristalli del parabrezza
► Per selezionare la velocità di tergitura: sollevare o abbassare le leva nella posizione desiderata.Tergitura veloce (pioggia pesante)
Tergitura normale (pioggia moderata)

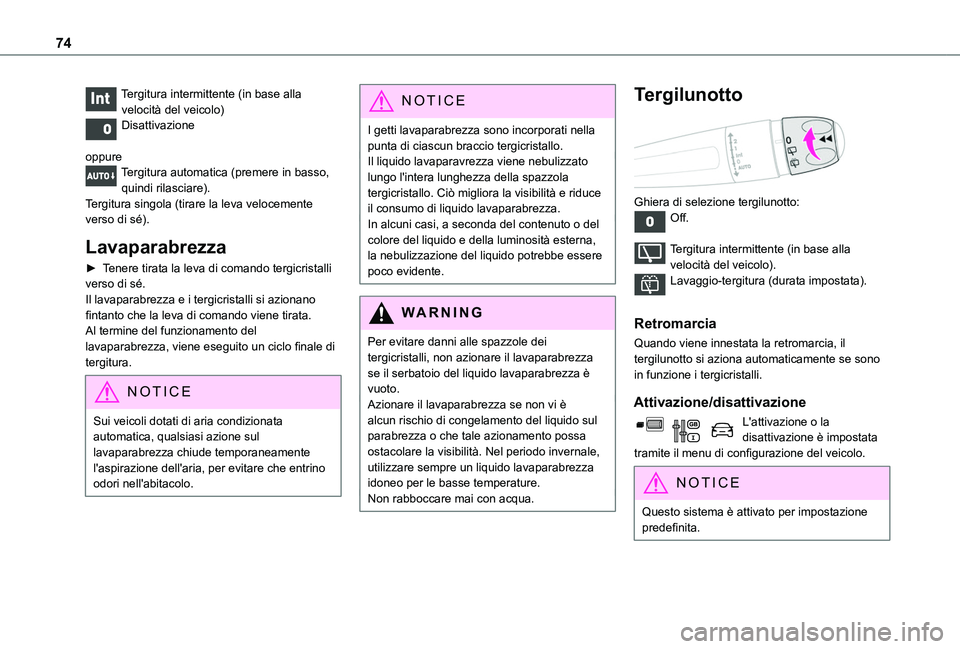

74
Tergitura intermittente (in base alla velocità del veicolo)Disattivazione
oppureTergitura automatica (premere in basso, quindi rilasciare).Tergitura singola (tirare la leva velocemente verso di sé).
Lavaparabrezza
► Tenere tirata la leva di comando tergicristalli verso di sé.Il lavaparabrezza e i tergicristalli si azionano fintanto che la leva di comando viene tirata.Al termine del funzionamento del lavaparabrezza, viene eseguito un ciclo finale di tergitura.
NOTIC E
Sui veicoli dotati di aria condizionata automatica, qualsiasi azione sul lavaparabrezza chiude temporaneamente l'aspirazione dell'aria, per evitare che entrino odori nell'abitacolo.
NOTIC E
I getti lavaparabrezza sono incorporati nella punta di ciascun braccio tergicristallo.Il liquido lavaparavrezza viene nebulizzato lungo l'intera lunghezza della spazzola tergicristallo. Ciò migliora la visibilità e riduce il consumo di liquido lavaparabrezza.In alcuni casi, a seconda del contenuto o del colore del liquido e della luminosità esterna, la nebulizzazione del liquido potrebbe essere poco evidente.
WARNI NG
Per evitare danni alle spazzole dei tergicristalli, non azionare il lavaparabrezza se il serbatoio del liquido lavaparabrezza è vuoto.Azionare il lavaparabrezza se non vi è alcun rischio di congelamento del liquido sul parabrezza o che tale azionamento possa
ostacolare la visibilità. Nel periodo invernale, utilizzare sempre un liquido lavaparabrezza idoneo per le basse temperature.Non rabboccare mai con acqua.
Tergilunotto

Ghiera di selezione tergilunotto:Off.
Tergitura intermittente (in base alla velocità del veicolo).Lavaggio-tergitura (durata impostata).
Retromarcia
Quando viene innestata la retromarcia, il tergilunotto si aziona automaticamente se sono in funzione i tergicristalli.
Attivazione/disattivazione
L'attivazione o la disattivazione è impostata tramite il menu di configurazione del veicolo.
NOTIC E
Questo sistema è attivato per impostazione predefinita.

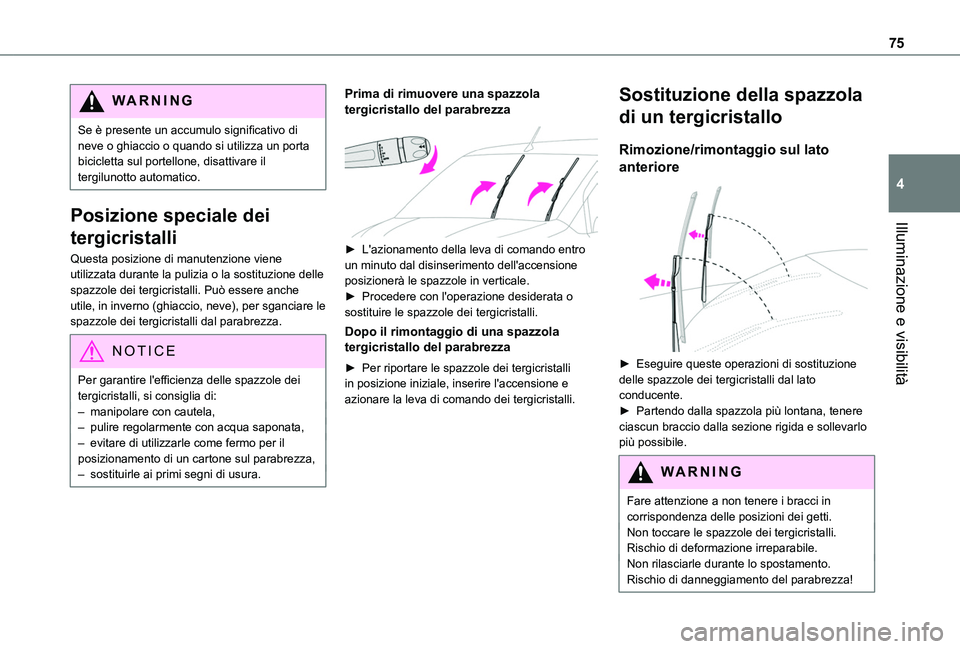

75
Illuminazione e visibilità
4
WARNI NG
Se è presente un accumulo significativo di neve o ghiaccio o quando si utilizza un porta bicicletta sul portellone, disattivare il tergilunotto automatico.
Posizione speciale dei
tergicristalli
Questa posizione di manutenzione viene utilizzata durante la pulizia o la sostituzione delle spazzole dei tergicristalli. Può essere anche utile, in inverno (ghiaccio, neve), per sganciare le spazzole dei tergicristalli dal parabrezza.
NOTIC E
Per garantire l'efficienza delle spazzole dei tergicristalli, si consiglia di:– manipolare con cautela,– pulire regolarmente con acqua saponata,– evitare di utilizzarle come fermo per il posizionamento di un cartone sul parabrezza,– sostituirle ai primi segni di usura.
Prima di rimuovere una spazzola tergicristallo del parabrezza

► L'azionamento della leva di comando entro un minuto dal disinserimento dell'accensione posizionerà le spazzole in verticale.► Procedere con l'operazione desiderata o sostituire le spazzole dei tergicristalli.
Dopo il rimontaggio di una spazzola tergicristallo del parabrezza
► Per riportare le spazzole dei tergicristalli in posizione iniziale, inserire l'accensione e azionare la leva di comando dei tergicristalli.
Sostituzione della spazzola
di un tergicristallo
Rimozione/rimontaggio sul lato
anteriore

► Eseguire queste operazioni di sostituzione delle spazzole dei tergicristalli dal lato conducente.► Partendo dalla spazzola più lontana, tenere ciascun braccio dalla sezione rigida e sollevarlo più possibile.
WARNI NG
Fare attenzione a non tenere i bracci in corrispondenza delle posizioni dei getti.Non toccare le spazzole dei tergicristalli.
Rischio di deformazione irreparabile.Non rilasciarle durante lo spostamento. Rischio di danneggiamento del parabrezza!

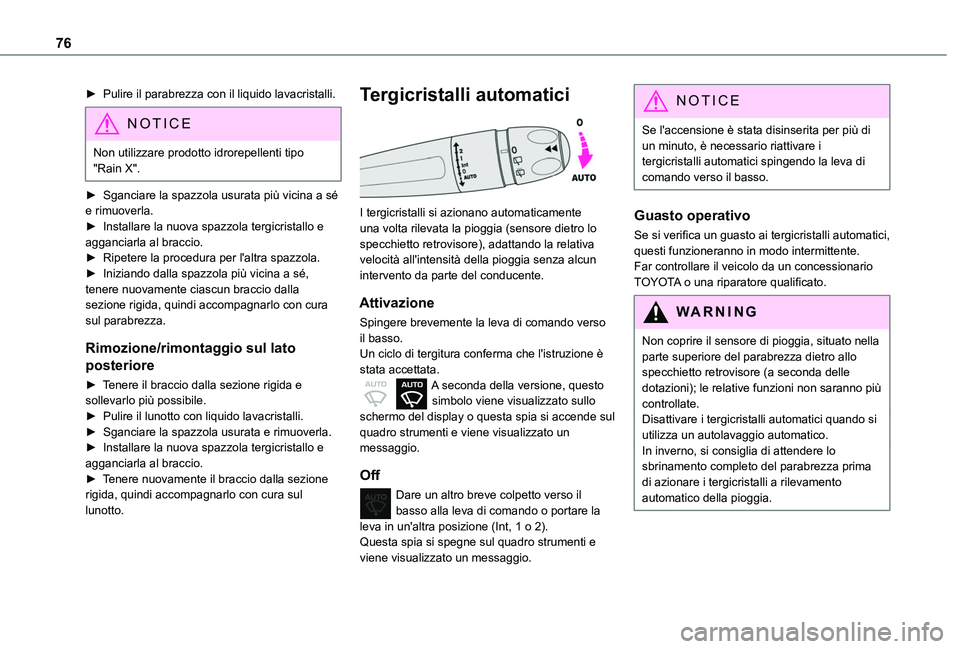

76
► Pulire il parabrezza con il liquido lavacristalli.
NOTIC E
Non utilizzare prodotto idrorepellenti tipo "Rain X".
► Sganciare la spazzola usurata più vicina a sé e rimuoverla.► Installare la nuova spazzola tergicristallo e agganciarla al braccio.
► Ripetere la procedura per l'altra spazzola.► Iniziando dalla spazzola più vicina a sé, tenere nuovamente ciascun braccio dalla sezione rigida, quindi accompagnarlo con cura sul parabrezza.
Rimozione/rimontaggio sul lato
posteriore
► Tenere il braccio dalla sezione rigida e sollevarlo più possibile.► Pulire il lunotto con liquido lavacristalli.► Sganciare la spazzola usurata e rimuoverla.► Installare la nuova spazzola tergicristallo e agganciarla al braccio.► Tenere nuovamente il braccio dalla sezione rigida, quindi accompagnarlo con cura sul lunotto.
Tergicristalli automatici

I tergicristalli si azionano automaticamente una volta rilevata la pioggia (sensore dietro lo
specchietto retrovisore), adattando la relativa velocità all'intensità della pioggia senza alcun intervento da parte del conducente.
Attivazione
Spingere brevemente la leva di comando verso il basso.Un ciclo di tergitura conferma che l'istruzione è stata accettata.A seconda della versione, questo simbolo viene visualizzato sullo schermo del display o questa spia si accende sul quadro strumenti e viene visualizzato un messaggio.
Off
Dare un altro breve colpetto verso il basso alla leva di comando o portare la leva in un'altra posizione (Int, 1 o 2).Questa spia si spegne sul quadro strumenti e viene visualizzato un messaggio.
NOTIC E
Se l'accensione è stata disinserita per più di un minuto, è necessario riattivare i tergicristalli automatici spingendo la leva di comando verso il basso.
Guasto operativo
Se si verifica un guasto ai tergicristalli automatici, questi funzioneranno in modo intermittente.Far controllare il veicolo da un concessionario TOYOTA o una riparatore qualificato.
WARNI NG
Non coprire il sensore di pioggia, situato nella parte superiore del parabrezza dietro allo specchietto retrovisore (a seconda delle dotazioni); le relative funzioni non saranno più controllate.Disattivare i tergicristalli automatici quando si utilizza un autolavaggio automatico.In inverno, si consiglia di attendere lo sbrinamento completo del parabrezza prima di azionare i tergicristalli a rilevamento automatico della pioggia.

77
Sicurezza
5
Raccomandazioni
generali di sicurezza
WARNI NG
Non rimuovere le etichette fissate in diversi punti del veicolo. Queste includono delle avvertenze sulla sicurezza nonché informazioni di identificazione per il veicolo.
WARNI NG
Per tutti gli interventi sul veicolo, rivolgersi a un'officina qualificata che abbia le informazioni tecniche, le competenze e le attrezzature richieste, simili a quelle di un concessionario TOYOTA.
WARNI NG
A seconda delle normativi vigenti nel proprio
paese, alcune attrezzature di sicurezza potrebbero essere obbligatorie: gilet di sicurezza ad alta visibilità, triangoli di emergenza, etilometri, lampadine di ricambio, estintore, kit di primo soccorso, flap parafango sul retro del veicolo, ecc.
WARNI NG
Installazione di accessori elettrici:– L'installazione di attrezzature elettriche o accessori non approvati da TOYOTA potrebbe provocare un consumo di corrente eccessivo e anomalie al sistema elettrico del veicolo. Rivolgersi a un concessionario TOYOTA per informazioni sulla gamma di accessori approvati.– Come misura di sicurezza, l'accesso alla presa diagnostica, utilizzata per i sistemi elettronici del veicolo, è strettamente riservata ai concessionari TOYOTA o alle officine qualificate, dotate degli attrezzi speciali richiesti (rischio di anomalie dei sistemi elettronici del veicolo che potrebbero causare rotture o incidenti gravi). Il costruttore non è responsabile della mancata osservanza di tale raccomandazione.– Eventuali modifiche o adattamenti non previsti né autorizzati da TOYOTA oppure eseguiti senza conformarsi ai requisiti tecnici
definiti dal costruttore invalideranno la garanzia commerciale.
WARNI NG
Installazione di trasmettitori di comunicazione radio accessoriPrima di installare un trasmettitore di comunicazione radio con un'antenna esterna, è necessario rivolgersi a un concessionario TOYOTA per le specifiche dei trasmettitori installabili (frequenza, potenza massima, posizione dell'antenna, requisiti specifici di installazione), in linea con la Direttiva sulla compatibilità elettromagnetica del veicolo (2004/104/EC).
Chiamata di emergenza o
di assistenza (tipo 1)


Chiamata d'emergenza
localizzata
► In caso di emergenza, premere questo pulsante per ulteriori 2 secondi.

78
L'accensione della spia e un messaggio vocale confermano che è stata effettuata la chiamata al call center di "Chiamata d'emergenza localizzata".*.► L'ulteriore pressione annulla immediatamente la richiesta.La spia rimane accesa fino al termine della chiamata."Chiamata d'emergenza localizzata" geolocalizza immediatamente il veicolo e contatta il conducente nella lingua di quest'ultimo**, and - se necessario - richiede che vengano inviati i servizi di emergenza pertinenti**. Nei paesi in cui il servizio non è disponibile o quando il servizio di geolocalizzazione è stato espressamente rifiutato, la chiamata viene instradata direttamente ai servizi di emergenza (112) senza informazioni sulla posizione del veicolo.
WARNI NG
Se la centralina airbag rileva un impatto, viene effettuata automaticamente una chiamata di emergenza, indipendentemente dall'attivazione degli airbag.
* In conformità alle condizioni generali dell'uso del servizio, disponili presso i concession\
ari e soggetti a limitazioni tecnologiche e tecniche.
** A seconda della copertura geografica di "Chiamata d'emergenza localizzata" e della lingua nazionale ufficiale scelta dal conducente del veicolo.
L'elenco dei paesi coperti e dei servizi telematici forniti è disponibile presso i concessionari o sul sito W eb del proprio paese.
*** In conformità alle condizioni generali dell'uso del servizio, disponili presso i concessi\
onari e soggetti a limitazioni tecnologiche e tecniche.
**** Nelle aree coperte da "Chiamata d'emergenza localizzata". L'elenco dei paesi coperti e dei servizi telematici forniti è disponibile presso i concessionari o sul sito W eb del proprio paese.
Funzionamento del sistema
– Spia accesa al (per 3 secondi) all'inserimento dell'accensione: il sistema funziona correttamente.– Spia rossa fissa: anomalia del sistema.– Spia rossa lampeggiante: sostituire la batteria di back-up.Negli ultimi 2 casi, i servizi di chiamata di emergenza e assistenza potrebbero non funzionare.Rivolgersi a un riparatore qualificato prima possibile.
NOTIC E
Il guasto del sistema non impedisce la guida del veicolo.
Chiamata di emergenza o
di assistenza (tipo 2)


Chiamata d'emergenza
localizzata (PE112)
► In caso di emergenza, premere questo pulsante per ulteriori 2 secondi.L'accensione della spia e un messaggio vocale confermano che è stata effettuata la chiamata ai servizi di emergenza***."Chiamata d'emergenza localizzata" localizza immediatamente il veicolo e mette in contatto il conducente con i servizi di emergenza appropriati****.

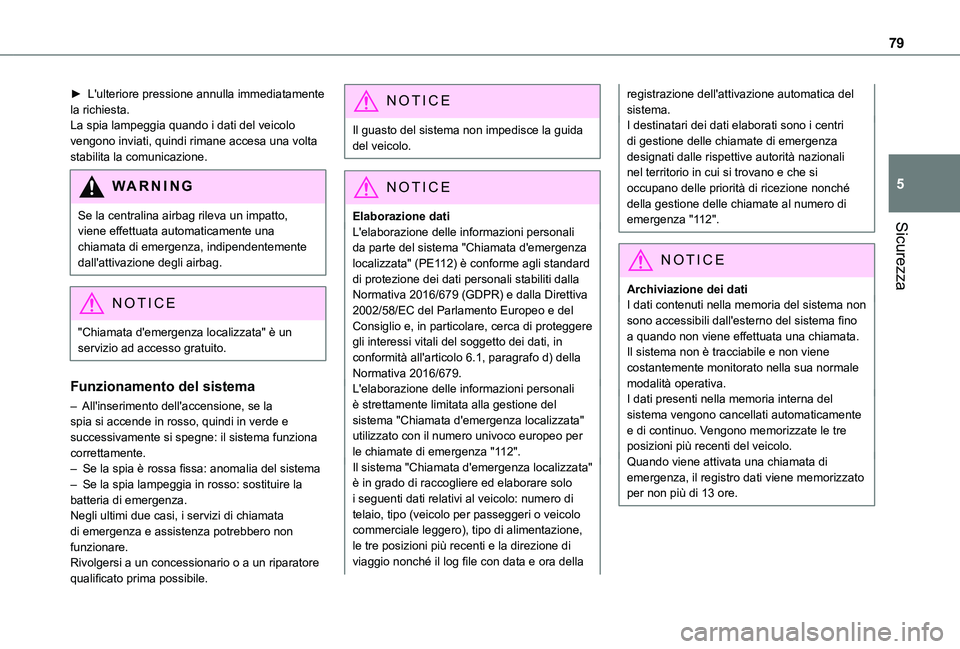

79
Sicurezza
5
► L'ulteriore pressione annulla immediatamente la richiesta.La spia lampeggia quando i dati del veicolo vengono inviati, quindi rimane accesa una volta stabilita la comunicazione.
WARNI NG
Se la centralina airbag rileva un impatto, viene effettuata automaticamente una
chiamata di emergenza, indipendentemente dall'attivazione degli airbag.
NOTIC E
"Chiamata d'emergenza localizzata" è un servizio ad accesso gratuito.
Funzionamento del sistema
– All'inserimento dell'accensione, se la spia si accende in rosso, quindi in verde e successivamente si spegne: il sistema funziona correttamente.– Se la spia è rossa fissa: anomalia del sistema– Se la spia lampeggia in rosso: sostituire la batteria di emergenza. Negli ultimi due casi, i servizi di chiamata di emergenza e assistenza potrebbero non
funzionare.Rivolgersi a un concessionario o a un riparatore qualificato prima possibile.
NOTIC E
Il guasto del sistema non impedisce la guida del veicolo.
NOTIC E
Elaborazione datiL'elaborazione delle informazioni personali da parte del sistema "Chiamata d'emergenza localizzata" (PE112) è conforme agli standard di protezione dei dati personali stabiliti dalla Normativa 2016/679 (GDPR) e dalla Direttiva 2002/58/EC del Parlamento Europeo e del Consiglio e, in particolare, cerca di proteggere gli interessi vitali del soggetto dei dati, in conformità all'articolo 6.1, paragrafo d) della Normativa 2016/679.L'elaborazione delle informazioni personali è strettamente limitata alla gestione del sistema "Chiamata d'emergenza localizzata" utilizzato con il numero univoco europeo per
le chiamate di emergenza "112".Il sistema "Chiamata d'emergenza localizzata" è in grado di raccogliere ed elaborare solo i seguenti dati relativi al veicolo: numero di telaio, tipo (veicolo per passeggeri o veicolo commerciale leggero), tipo di alimentazione, le tre posizioni più recenti e la direzione di viaggio nonché il log file con data e ora della
registrazione dell'attivazione automatica del sistema.I destinatari dei dati elaborati sono i centri di gestione delle chiamate di emergenza designati dalle rispettive autorità nazionali nel territorio in cui si trovano e che si occupano delle priorità di ricezione nonché della gestione delle chiamate al numero di emergenza "112".
NOTIC E
Archiviazione dei datiI dati contenuti nella memoria del sistema non sono accessibili dall'esterno del sistema fino a quando non viene effettuata una chiamata. Il sistema non è tracciabile e non viene costantemente monitorato nella sua normale modalità operativa. I dati presenti nella memoria interna del sistema vengono cancellati automaticamente e di continuo. Vengono memorizzate le tre posizioni più recenti del veicolo.Quando viene attivata una chiamata di emergenza, il registro dati viene memorizzato per non più di 13 ore.

80
NOTIC E
Accesso ai datiL'utente ha il diritto di accedere ai dati e, se necessario, di inviare una richiesta per rettificare, cancellare o limitare le informazioni personali non elaborate in conformità alla Normativa 2016/679 (GDPR). I terzi ai quali sono stati comunicati i dati saranno avvisati della rettifica, cancellazione o limitazione eseguita in conformità alla suddetta Direttiva, a meno che ciò non sia impossibile o richieda uno sforzo spropositato. L'utente ha inoltre il diritto di esporre una lamentela all'autorità di protezione dati pertinente.
Luci di stazionamento


► La pressione del pulsante rosso fa lampeggiare gli indicatori di direzione.Possono essere azionate con l'accensione disinserita.
Funzionamento automatico
delle luci di stazionamento
Durante una frenata di emergenza, a seconda della velocità di decelerazione, le luci di stazionamento si accendono automaticamente. Si spengono automaticamente alla successive accelerazione.È possiibile spegnerle anche premendo il pulsante.
Avvisatore acustico

► Premere la parte centra del volante.
Controllo elettronico della
stabilità (ESC)
Il programma di controllo elettronico della stabilità include i seguenti sistemi:– Sistema frenante antibloccaggio ruote (ABS) e distribuzione elettronica della forza frenante (EBFD).– Assistenza frenata di emergenza (EBA).– Regolazione antislittamento (ASR).– Controllo dinamico della stabilità (DSC).– Assistenza stabilità rimorchio (TSA).
Sistema frenante
antibloccaggio ruote (ABS)
e distribuzione elettronica
della forza frenante (EBFD)
Questi sistemi migliorano la stabilità e la gestibilità in frenata del veicolo e consentono un maggior controllo in curva, in particolar modo sulle superfici a scarsa aderenza o
sdrucciolevoli.L'ABS impedisce il bloccaggio delle ruote in caso di frenata di emergenza.L'EBFD gestisce la pressione frenante ruota per ruota.Questa spia si accende in modo fisso in caso di anomalia dell'ABS.Il veicolo mantiene la frenata convenzionale. Guidare con attenzione a velocità moderata.
