stop start TOYOTA PROACE CITY VERSO 2020 Omistajan Käsikirja (in Finnish)

2



 ■Yleiskuvaus
Tarrat 4
 ■Taloudellinen ajo
Eco-valmennus 8
1Mittarit
Mittaristo 9Varoitus- ja merkkivalot 11Merkkivalot 16Ajotietokone 21Päivämäärän ja kellonajan asettaminen 22
2Ovet ja luukut
Elektroninen avain kaukosäätötoiminnolla ja sisäisellä avaimella, 23Varamenettelyt 28Keskuslukituksen lukitseminen / avaaminen 31Ovet 32Yleisiä suosituksia liukuovista 33
Hälytys 34Sähkötoimiset ikkunat 36Kääntyvät takaoven ikkunat 37
3Ergonomia ja mukavuus
Yleisiä suosituksia istuimista 38Etuistuimet 38Ohjauspyörän säätö 41Peilit 41
Takaistuinpenkki (rivi 2) 43
Takaistuimet (rivi 2) 43Takaistuimet (rivi 3) 45Sisäpuoliset varusteet 47Kaksiasentoinen hattuhylly (irrotettava) 52Hattuhylly (7 istuinta) 53Varoituskolmio 54Lämmitys ja tuuletus 54Lämmitys 55Käsisäätöinen ilmastointi 55Kaksialueinen automaatti-ilmastointi 56Tuulilasin huurteenpoisto - lämmitys 58Takalasin lämmitys 59Takalämmitys ja -ilmastointi 60Lisälämmitys-/tuuletusjärjestelmä 60
4Valaistus ja näkyvyys
Valokatkaisin 64Suuntavilkut 65Ajovalojen automaattinen toiminta 65Huomiovalot / seisontavalot 66Seisontavalot 66Automaattinen ajovalojen vaihto 67
Ajovalojen korkeudensäätö 68Pyyhkimien katkaisin 68Pyyhkimensulan vaihtaminen 70Automaattipyyhintä 71
5Turvallisuus
Yleiset turvallisuusohjeet 72Hätäpuhelu tai tiepalvelukutsu 73Varoitusvilkut 75
Äänitorvi 75Ajonvakautusjärjestelmä (ESC) 75Edistyksellinen luistonestojärjestelmä 78Alamäkiavustin 79Turvavyöt 80Turvatyynyt 83Turvaistuimet 86Etumatkustajan turvatyynyn poiskytkentä 89ISOFIX-turvaistuimet 92Kokoluokan i turvaistuimet 95Käsikäyttöinen lapsilukko 96Sähköinen lapsilukko 96
6Ajaminen
Ajamissuosituksia 97Moottorin käynnistys/pysäytys 99Käsikäyttöinen seisontajarru 103Sähköinen seisontajarru 103Mäkilähtöavustin 1065-vaihteinen käsivaihteisto 1076-vaihteinen käsivaihteisto 107Automaattivaihteisto 108
Vaihtamisopastin 111Stop & Start 11 2Rengaspaineiden valvontajärjestelmä 11 4Tuulilasinäyttö 11 6Ajo- ja käsittelyaputoiminnot - Yleiset suositukset 11 7Nopeusrajoitusmerkkien tunnistus 11 9Nopeusrajoitin 122Vakionopeussäädin - erityiset suositukset 124
Ohjelmoitava vakionopeudensäädin 125

5
Yleiskuvaus
Mittarit ja hallintalaitteet
1.Konepeiton avaus
2.Sulakkeet kojetaulussa
3.Äänitorvi
4.Mittaristo
5.HälytysSisävaloTurvavöiden ja turvatyynyjärjestelmän varoitusvalonäyttöLasikaton kaihtimen säädinSisäpuolinen taustapeiliValvontapeiliHätäpuhelupainike
6.Mustavalkonäyttö ja audiojärjestelmä
Kosketusnäyttö, jossa TOYOTA Connect Radio tai TOYOTA Connect Nav
7.USB-liitäntä
8.LämmitysKäsisäätöinen ilmastointiKaksialueinen automaatti-ilmastointiTuulilasin huurteenpoisto - sulatusTakalasin huurteenpoisto – sulatus
9.Sähköinen seisontajarru"START/STOP" -painike
10.Vaihteisto
11 .12 V pistorasia
12.230 V lisälaitepistorasia
13.HansikaslokeroUSB-liitäntä (hansikaslokeron sisällä)
14.Hansikaslokero
15.Etumatkustajan turvatyynyn poiskytkentä (hansikaslokeron sivussa, ovi avattuna)
Vivut ohjauspyörässä
1.Ulkopuolisten valojen / suuntavilkkujen katkaisinPuheentunnistuksen aktivointipainike
2.Lasinpyyhkimien / lasinpesulaitteen / ajotietokoneen katkaisin
3.Säätimet multimedialähteen valintaan (SRC), musiikin hallintaan (LIST) ja puhelujen hallintaan ("puhelin"-symboli)
4.Nopeudenrajoittimen / vakionopeudensäätimen / Mukautuva
vakionopeussäädin säätimet
5.Mittariston näytön tilanvalintapyörä
6.PuheohjausÄänenvoimakkuuden säätö
7.Audiojärjestelmän asetussäätimet

6
Sivukatkaisinpaneeli

1.Ajovalojen korkeuden käsisäätö
2.DSC/ASR-järjestelmät
3.Stop & Start
4.Pysäköintitutkat
5.Lisälämmitys/-tuuletus
6.Aktiivinen kaistavahtijärjestelmä
7.Rengaspaineiden valvontajärjestelmä
8.Sähköinen lapsilukko
9.Lämmitettävä tuulilasi
10.Tuulilasinäyttö
Säädin kuljettajan ovessa

Sähköinen lapsilukko
Keskikatkaisinpaneeli

1.Varoitusvilkut
2.Sisäpuolinen lukitus-/avauskatkaisin
3.Hill Assist Descent
4.Eco-tila
5.Luistonesto
6.Sähköinen seisontajarru
7.Moottorin käynnistys/pysäytys

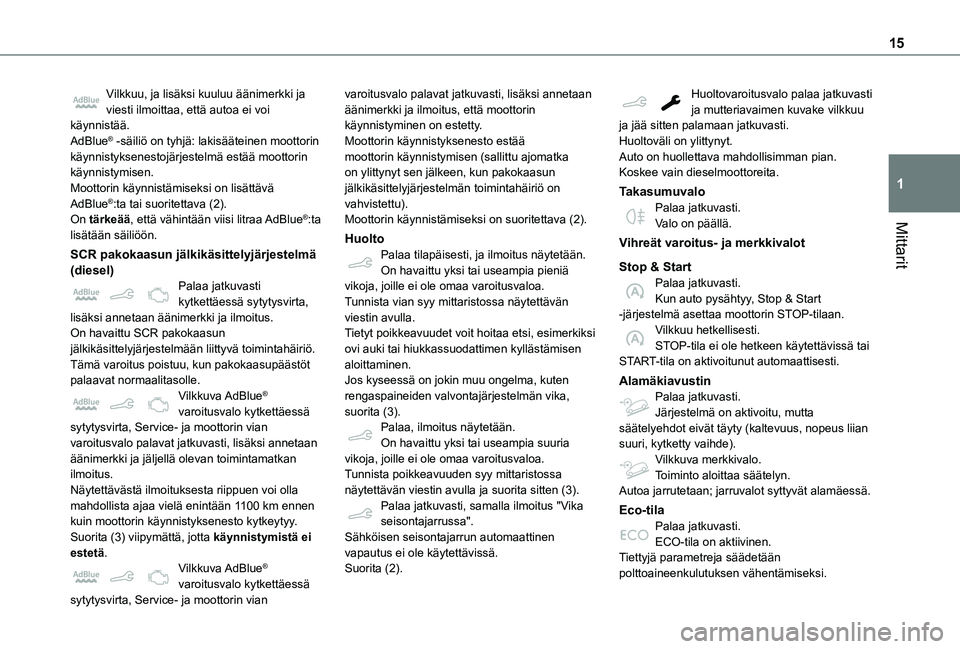

15
Mittarit
1
Vilkkuu, ja lisäksi kuuluu äänimerkki ja viesti ilmoittaa, että autoa ei voi käynnistää.AdBlue® -säiliö on tyhjä: lakisääteinen moottorin käynnistyksenestojärjestelmä estää moottorin käynnistymisen.Moottorin käynnistämiseksi on lisättävä AdBlue®:ta tai suoritettava (2).On tärkeää, että vähintään viisi litraa AdBlue®:ta lisätään säiliöön.
SCR pakokaasun jälkikäsittelyjärjestelmä (diesel)Palaa jatkuvasti kytkettäessä sytytysvirta, lisäksi annetaan äänimerkki ja ilmoitus.On havaittu SCR pakokaasun jälkikäsittelyjärjestelmään liittyvä toimintahäiriö\
.Tämä varoitus poistuu, kun pakokaasupäästöt palaavat normaalitasolle.Vilkkuva AdBlue® varoitusvalo kytkettäessä sytytysvirta, Service- ja moottorin vian varoitusvalo palavat jatkuvasti, lisäksi annetaan
äänimerkki ja jäljellä olevan toimintamatkan ilmoitus.Näytettävästä ilmoituksesta riippuen voi olla mahdollista ajaa vielä enintään 1100 km ennen kuin moottorin käynnistyksenesto kytkeytyy.Suorita (3) viipymättä, jotta käynnistymistä ei estetä.Vilkkuva AdBlue® varoitusvalo kytkettäessä
sytytysvirta, Service- ja moottorin vian
varoitusvalo palavat jatkuvasti, lisäksi annetaan äänimerkki ja ilmoitus, että moottorin käynnistyminen on estetty.Moottorin käynnistyksenesto estää moottorin käynnistymisen (sallittu ajomatka on ylittynyt sen jälkeen, kun pakokaasun jälkikäsittelyjärjestelmän toimintahäiriö on vahvistettu).Moottorin käynnistämiseksi on suoritettava (2).
HuoltoPalaa tilapäisesti, ja ilmoitus näytetään.On havaittu yksi tai useampia pieniä vikoja, joille ei ole omaa varoitusvaloa.Tunnista vian syy mittaristossa näytettävän viestin avulla.Tietyt poikkeavuudet voit hoitaa etsi, esimerkiksi ovi auki tai hiukkassuodattimen kyllästämisen aloittaminen.Jos kyseessä on jokin muu ongelma, kuten rengaspaineiden valvontajärjestelmän vika, suorita (3).Palaa, ilmoitus näytetään.On havaittu yksi tai useampia suuria
vikoja, joille ei ole omaa varoitusvaloa.Tunnista poikkeavuuden syy mittaristossa näytettävän viestin avulla ja suorita sitten (3).Palaa jatkuvasti, samalla ilmoitus "Vika seisontajarrussa".Sähköisen seisontajarrun automaattinen vapautus ei ole käytettävissä.Suorita (2).
Huoltovaroitusvalo palaa jatkuvasti ja mutteriavaimen kuvake vilkkuu ja jää sitten palamaan jatkuvasti.Huoltoväli on ylittynyt.Auto on huollettava mahdollisimman pian.Koskee vain dieselmoottoreita.
TakasumuvaloPalaa jatkuvasti.Valo on päällä.
Vihreät varoitus- ja merkkivalot
Stop & StartPalaa jatkuvasti.Kun auto pysähtyy, Stop & Start -järjestelmä asettaa moottorin STOP-tilaan.Vilkkuu hetkellisesti.STOP-tila ei ole hetkeen käytettävissä tai START-tila on aktivoitunut automaattisesti.
AlamäkiavustinPalaa jatkuvasti.Järjestelmä on aktivoitu, mutta säätelyehdot eivät täyty (kaltevuus, nopeus liian suuri, kytketty vaihde).
Vilkkuva merkkivalo.Toiminto aloittaa säätelyn.Autoa jarrutetaan; jarruvalot syttyvät alamäessä.
Eco-tilaPalaa jatkuvasti.ECO-tila on aktiivinen.Tiettyjä parametreja säädetään polttoaineenkulutuksen vähentämiseksi.

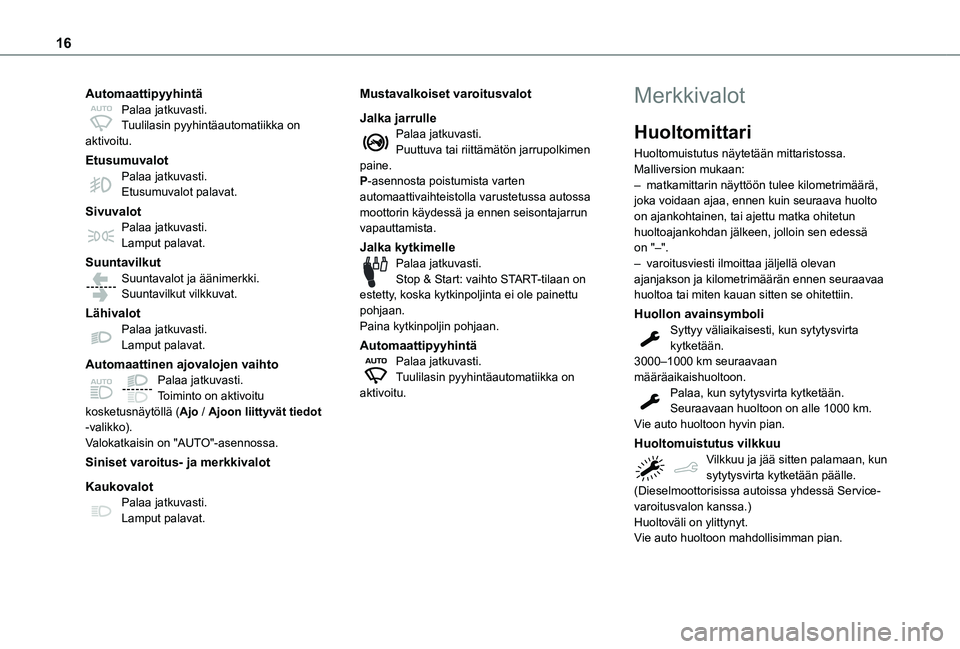

16
AutomaattipyyhintäPalaa jatkuvasti.Tuulilasin pyyhintäautomatiikka on aktivoitu.
EtusumuvalotPalaa jatkuvasti.Etusumuvalot palavat.
SivuvalotPalaa jatkuvasti.Lamput palavat.
SuuntavilkutSuuntavalot ja äänimerkki.Suuntavilkut vilkkuvat.
LähivalotPalaa jatkuvasti.Lamput palavat.
Automaattinen ajovalojen vaihtoPalaa jatkuvasti.Toiminto on aktivoitu kosketusnäytöllä (Ajo / Ajoon liittyvät tiedot -valikko).Valokatkaisin on "AUTO"-asennossa.
Siniset varoitus- ja merkkivalot
KaukovalotPalaa jatkuvasti.Lamput palavat.
Mustavalkoiset varoitusvalot
Jalka jarrullePalaa jatkuvasti.Puuttuva tai riittämätön jarrupolkimen paine.P-asennosta poistumista varten automaattivaihteistolla varustetussa autossa moottorin käydessä ja ennen seisontajarrun vapauttamista.
Jalka kytkimellePalaa jatkuvasti.Stop & Start: vaihto START-tilaan on estetty, koska kytkinpoljinta ei ole painettu pohjaan.Paina kytkinpoljin pohjaan.
AutomaattipyyhintäPalaa jatkuvasti.Tuulilasin pyyhintäautomatiikka on aktivoitu.
Merkkivalot
Huoltomittari
Huoltomuistutus näytetään mittaristossa. Malliversion mukaan:– matkamittarin näyttöön tulee kilometrimäärä, joka voidaan ajaa, ennen kuin seuraava huolto on ajankohtainen, tai ajettu matka ohitetun huoltoajankohdan jälkeen, jolloin sen edessä on "–".– varoitusviesti ilmoittaa jäljellä olevan ajanjakson ja kilometrimäärän ennen seuraavaa huoltoa tai miten kauan sitten se ohitettiin.
Huollon avainsymboliSyttyy väliaikaisesti, kun sytytysvirta kytketään.3000–1000 km seuraavaan määräaikaishuoltoon.Palaa, kun sytytysvirta kytketään.Seuraavaan huoltoon on alle 1000 km.Vie auto huoltoon hyvin pian.
Huoltomuistutus vilkkuu
Vilkkuu ja jää sitten palamaan, kun sytytysvirta kytketään päälle.(Dieselmoottorisissa autoissa yhdessä Service-varoitusvalon kanssa.)Huoltoväli on ylittynyt.Vie auto huoltoon mahdollisimman pian.

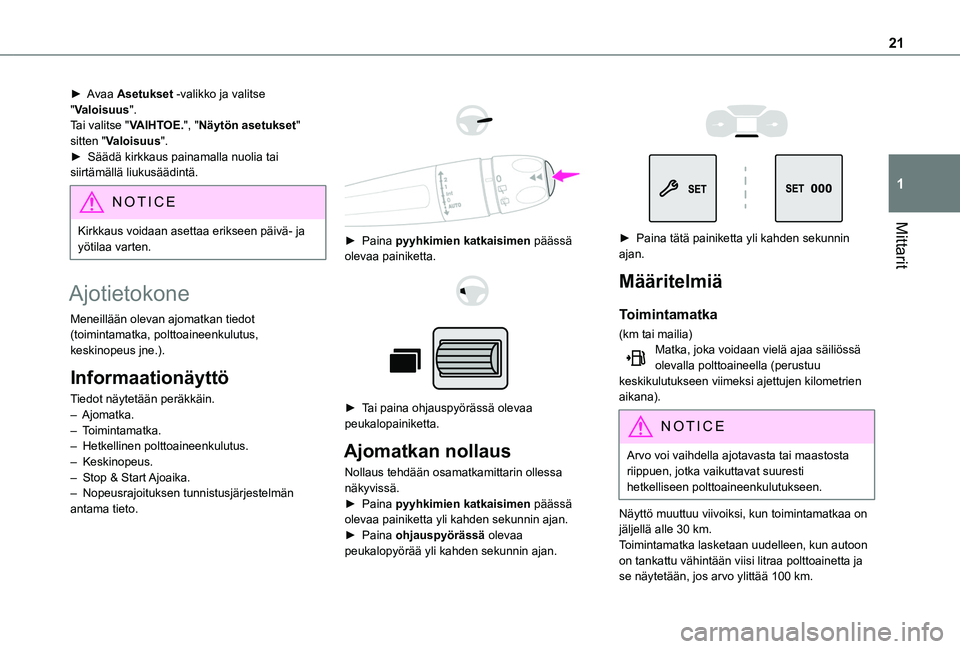

21
Mittarit
1
►  Avaa Asetukset -valikko ja valitse "Valoisuus".Tai valitse "VAIHTOE.", "Näytön asetukset" sitten "Valoisuus".►  Säädä kirkkaus painamalla nuolia tai siirtämällä liukusäädintä.
NOTIC E
Kirkkaus voidaan asettaa erikseen päivä- ja
yötilaa varten.
Ajotietokone
Meneillään olevan ajomatkan tiedot (toimintamatka, polttoaineenkulutus, keskinopeus jne.).
Informaationäyttö
Tiedot näytetään peräkkäin.– Ajomatka.– Toimintamatka.– Hetkellinen polttoaineenkulutus.– Keskinopeus.– Stop & Start Ajoaika.– Nopeusrajoituksen tunnistusjärjestelmän antama tieto.



►  Paina pyyhkimien katkaisimen päässä olevaa painiketta.


►  Tai paina ohjauspyörässä olevaa peukalopainiketta.
Ajomatkan nollaus
Nollaus tehdään osamatkamittarin ollessa näkyvissä.►  Paina pyyhkimien katkaisimen päässä olevaa painiketta yli kahden sekunnin ajan.►  Paina ohjauspyörässä olevaa peukalopyörää yli kahden sekunnin ajan.



►  Paina tätä painiketta yli kahden sekunnin 
ajan.
Määritelmiä
Toimintamatka
(km tai mailia)Matka, joka voidaan vielä ajaa säiliössä olevalla polttoaineella (perustuu keskikulutukseen viimeksi ajettujen kilometrien aikana).
NOTIC E
Arvo voi vaihdella ajotavasta tai maastosta riippuen, jotka vaikuttavat suuresti hetkelliseen polttoaineenkulutukseen.
Näyttö muuttuu viivoiksi, kun toimintamatkaa on jäljellä alle 30 km.Toimintamatka lasketaan uudelleen, kun autoon on tankattu vähintään viisi litraa polttoainetta ja se näytetään, jos arvo ylittää 100 km.

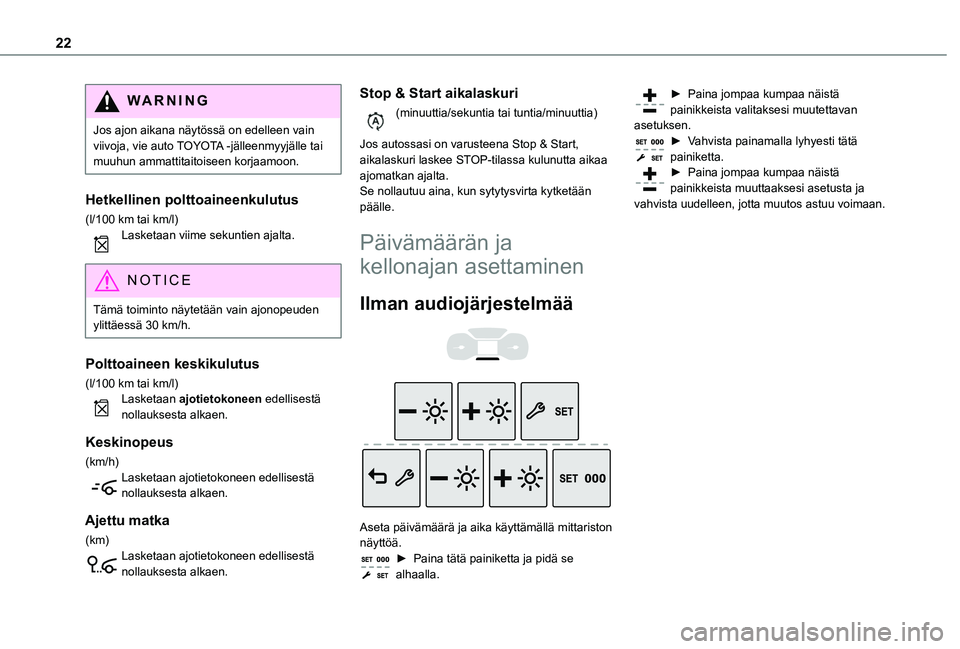

22
WARNI NG
Jos ajon aikana näytössä on edelleen vain viivoja, vie auto TOYOTA -jälleenmyyjälle tai muuhun ammattitaitoiseen korjaamoon.
Hetkellinen polttoaineenkulutus
(l/100 km tai km/l)Lasketaan viime sekuntien ajalta.
NOTIC E
Tämä toiminto näytetään vain ajonopeuden ylittäessä 30 km/h.
Polttoaineen keskikulutus
(l/100 km tai km/l)Lasketaan ajotietokoneen edellisestä nollauksesta alkaen.
Keskinopeus
(km/h)Lasketaan ajotietokoneen edellisestä nollauksesta alkaen.
Ajettu matka
(km)Lasketaan ajotietokoneen edellisestä nollauksesta alkaen.
Stop & Start aikalaskuri
(minuuttia/sekuntia tai tuntia/minuuttia)
Jos autossasi on varusteena Stop & Start, aikalaskuri laskee STOP-tilassa kulunutta aikaa ajomatkan ajalta.Se nollautuu aina, kun sytytysvirta kytketään päälle.
Päivämäärän ja
kellonajan asettaminen
Ilman audiojärjestelmää


Aseta päivämäärä ja aika käyttämällä mittaris\
ton näyttöä.►  Paina tätä painiketta ja pidä se alhaalla.
►  Paina jompaa kumpaa näistä painikkeista valitaksesi muutettavan asetuksen.►  Vahvista painamalla lyhyesti tätä painiketta.►  Paina jompaa kumpaa näistä painikkeista muuttaaksesi asetusta ja vahvista uudelleen, jotta muutos astuu voimaan.

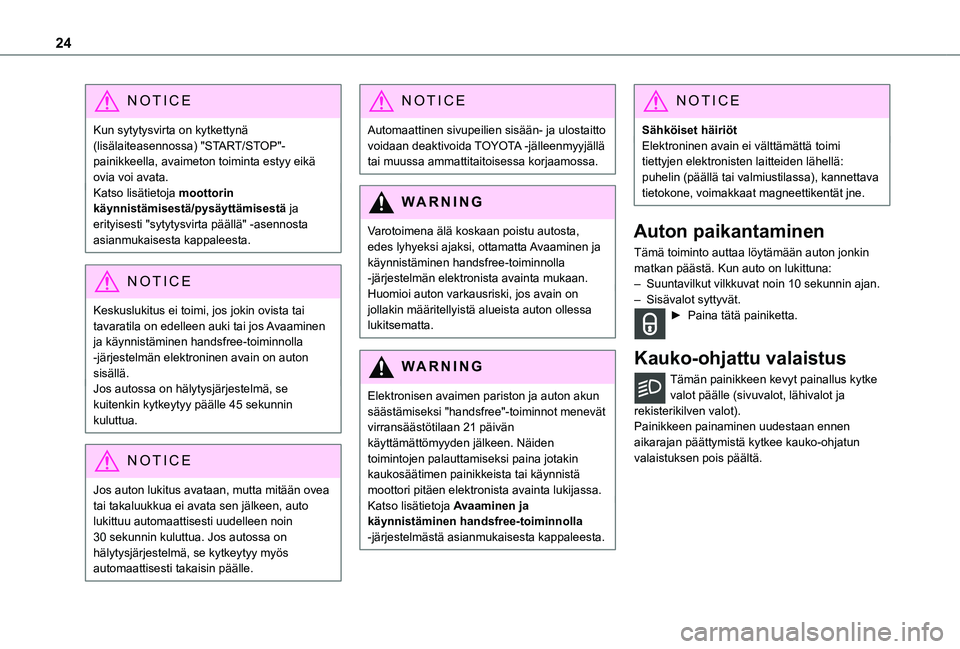

24
NOTIC E
Kun sytytysvirta on kytkettynä (lisälaiteasennossa) "START/STOP"-painikkeella, avaimeton toiminta estyy eikä ovia voi avata.Katso lisätietoja moottorin käynnistämisestä/pysäyttämisestä ja erityisesti "sytytysvirta päällä" -asennosta asianmukaisesta kappaleesta.
NOTIC E
Keskuslukitus ei toimi, jos jokin ovista tai tavaratila on edelleen auki tai jos Avaaminen ja käynnistäminen handsfree-toiminnolla -järjestelmän elektroninen avain on auton sisällä.Jos autossa on hälytysjärjestelmä, se kuitenkin kytkeytyy päälle 45 sekunnin kuluttua.
NOTIC E
Jos auton lukitus avataan, mutta mitään ovea tai takaluukkua ei avata sen jälkeen, auto lukittuu automaattisesti uudelleen noin 30 sekunnin kuluttua. Jos autossa on hälytysjärjestelmä, se kytkeytyy myös automaattisesti takaisin päälle.
NOTIC E
Automaattinen sivupeilien sisään- ja ulostaitto voidaan deaktivoida TOYOTA -jälleenmyyjällä tai muussa ammattitaitoisessa korjaamossa.
WARNI NG
Varotoimena älä koskaan poistu autosta,
edes lyhyeksi ajaksi, ottamatta Avaaminen ja käynnistäminen handsfree-toiminnolla -järjestelmän elektronista avainta mukaan.Huomioi auton varkausriski, jos avain on jollakin määritellyistä alueista auton ollessa lukitsematta.
WARNI NG
Elektronisen avaimen pariston ja auton akun säästämiseksi "handsfree"-toiminnot menevät virransäästötilaan 21 päivän käyttämättömyyden jälkeen. Näiden toimintojen palauttamiseksi paina jotakin kaukosäätimen painikkeista tai käynnistä moottori pitäen elektronista avainta lukijassa.Katso lisätietoja Avaaminen ja käynnistäminen handsfree-toiminnolla -järjestelmästä asianmukaisesta kappaleesta.
NOTIC E
Sähköiset häiriötElektroninen avain ei välttämättä toimi tiettyjen elektronisten laitteiden lähellä: puhelin (päällä tai valmiustilassa), kannettava tietokone, voimakkaat magneettikentät jne.
Auton paikantaminen
Tämä toiminto auttaa löytämään auton jonkin matkan päästä. Kun auto on lukittuna:– Suuntavilkut vilkkuvat noin 10 sekunnin ajan.– Sisävalot syttyvät.►  Paina tätä painiketta.
Kauko-ohjattu valaistus
Tämän painikkeen kevyt painallus kytke valot päälle (sivuvalot, lähivalot ja rekisterikilven valot).Painikkeen painaminen uudestaan ennen aikarajan päättymistä kytkee kauko-ohjatun
valaistuksen pois päältä.

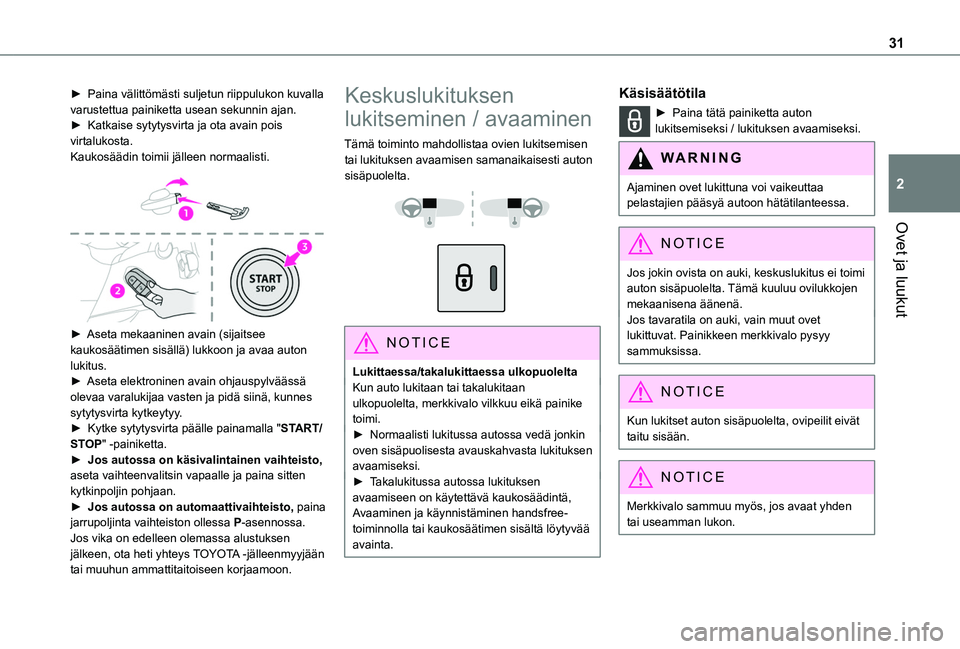

31
Ovet ja luukut
2
►  Paina välittömästi suljetun riippulukon kuvalla varustettua painiketta usean sekunnin ajan.►  Katkaise sytytysvirta ja ota avain pois virtalukosta.Kaukosäädin toimii jälleen normaalisti.

►  Aseta mekaaninen avain (sijaitsee kaukosäätimen sisällä) lukkoon ja avaa auton lukitus.►  Aseta elektroninen avain ohjauspylväässä olevaa varalukijaa vasten ja pidä siinä, kunnes sytytysvirta kytkeytyy.►  Kytke sytytysvirta päälle painamalla "START/STOP" -painiketta.
► Jos autossa on käsivalintainen vaihteisto, aseta vaihteenvalitsin vapaalle ja paina sitten kytkinpoljin pohjaan.► Jos autossa on automaattivaihteisto, paina jarrupoljinta vaihteiston ollessa P-asennossa.Jos vika on edelleen olemassa alustuksen jälkeen, ota heti yhteys TOYOTA -jälleenmyyjään tai muuhun ammattitaitoiseen korjaamoon.
Keskuslukituksen
lukitseminen / avaaminen
Tämä toiminto mahdollistaa ovien lukitsemisen tai lukituksen avaamisen samanaikaisesti auton sisäpuolelta.


NOTIC E
Lukittaessa/takalukittaessa ulkopuoleltaKun auto lukitaan tai takalukitaan ulkopuolelta, merkkivalo vilkkuu eikä painike toimi.►  Normaalisti lukitussa autossa vedä jonkin oven sisäpuolisesta avauskahvasta lukituksen avaamiseksi.►  Takalukitussa autossa lukituksen avaamiseen on käytettävä kaukosäädintä, Avaaminen ja käynnistäminen handsfree-toiminnolla tai kaukosäätimen sisältä löytyvää avainta.
Käsisäätötila
►  Paina tätä painiketta auton lukitsemiseksi / lukituksen avaamiseksi.
WARNI NG
Ajaminen ovet lukittuna voi vaikeuttaa pelastajien pääsyä autoon hätätilanteessa.
NOTIC E
Jos jokin ovista on auki, keskuslukitus ei toimi auton sisäpuolelta. Tämä kuuluu ovilukkojen mekaanisena äänenä.Jos tavaratila on auki, vain muut ovet lukittuvat. Painikkeen merkkivalo pysyy sammuksissa.
NOTIC E
Kun lukitset auton sisäpuolelta, ovipeilit eivät taitu sisään.
NOTIC E
Merkkivalo sammuu myös, jos avaat yhden tai useamman lukon.

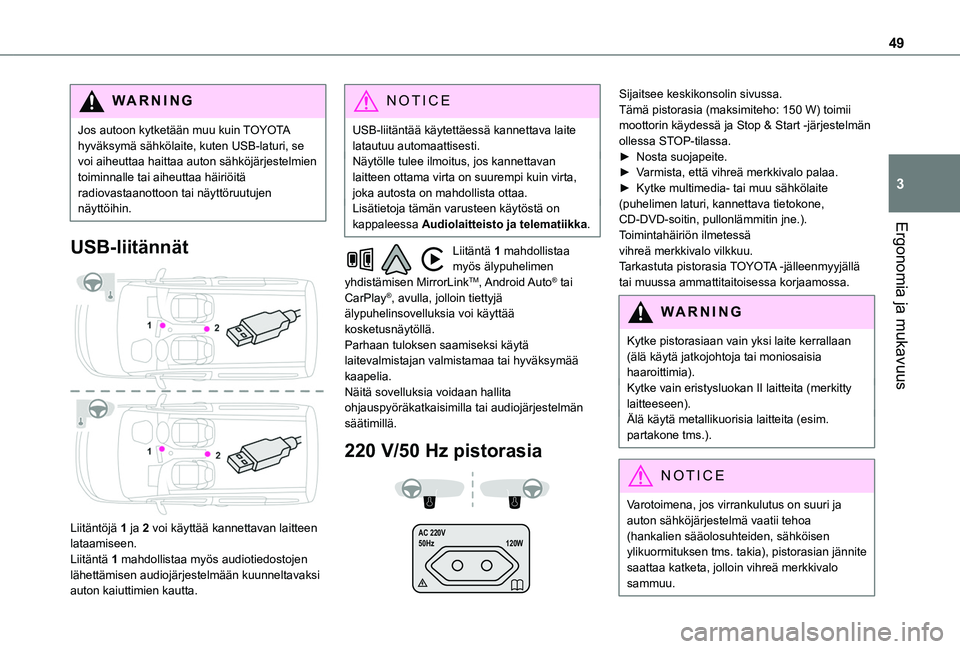

49
Ergonomia ja mukavuus
3
WARNI NG
Jos autoon kytketään muu kuin TOYOTA hyväksymä sähkölaite, kuten USB-laturi, se voi aiheuttaa haittaa auton sähköjärjestelmien toiminnalle tai aiheuttaa häiriöitä radiovastaanottoon tai näyttöruutujen näyttöihin.
USB-liitännät

Liitäntöjä 1 ja 2 voi käyttää kannettavan laitteen lataamiseen.
Liitäntä 1 mahdollistaa myös audiotiedostojen lähettämisen audiojärjestelmään kuunneltavaksi auton kaiuttimien kautta.
NOTIC E
USB-liitäntää käytettäessä kannettava laite latautuu automaattisesti.Näytölle tulee ilmoitus, jos kannettavan laitteen ottama virta on suurempi kuin virta, joka autosta on mahdollista ottaa.Lisätietoja tämän varusteen käytöstä on kappaleessa Audiolaitteisto ja telematiikka.
Liitäntä 1 mahdollistaa myös älypuhelimen yhdistämisen MirrorLinkTM, Android Auto® tai CarPlay®, avulla, jolloin tiettyjä älypuhelinsovelluksia voi käyttää kosketusnäytöllä.Parhaan tuloksen saamiseksi käytä laitevalmistajan valmistamaa tai hyväksymää kaapelia.Näitä sovelluksia voidaan hallita ohjauspyöräkatkaisimilla tai audiojärjestelmän säätimillä.
220 V/50 Hz pistorasia
AC 220 V
50Hz 120W

Sijaitsee keskikonsolin sivussa.Tämä pistorasia (maksimiteho: 150 W) toimii moottorin käydessä ja Stop & Start -järjestelmän ollessa STOP-tilassa.►  Nosta suojapeite.►  Varmista, että vihreä merkkivalo palaa.►  Kytke multimedia- tai muu sähkölaite (puhelimen laturi, kannettava tietokone, CD-DVD-soitin, pullonlämmitin jne.).Toimintahäiriön ilmetessä vihreä merkkivalo vilkkuu.Tarkastuta pistorasia TOYOTA -jälleenmyyjällä tai muussa ammattitaitoisessa korjaamossa.
WARNI NG
Kytke pistorasiaan vain yksi laite kerrallaan (älä käytä jatkojohtoja tai moniosaisia haaroittimia).Kytke vain eristysluokan II laitteita (merkitty laitteeseen).Älä käytä metallikuorisia laitteita (esim. partakone tms.).
NOTIC E
Varotoimena, jos virrankulutus on suuri ja auton sähköjärjestelmä vaatii tehoa (hankalien sääolosuhteiden, sähköisen
ylikuormituksen tms. takia), pistorasian jännite saattaa katketa, jolloin vihreä merkkivalo sammuu.
