TOYOTA PROACE CITY VERSO EV 2021 Manual de utilização (in Portuguese)

Bem-vindo
Obrigado por escolher a Toyota Proace City Verso ou Toyota Proace CityEste documento disponibiliza-lhe toda a informação e recomendações importantes para que possa explorar o seu veículo com toda a segurança. Recomendamos vivamente que se familiarize com este documento bem como com o registo de Garantias e Manutenção.00270048005300480051004700480051004700520003seu país, o seu veículo está equipado com algum do equipamento descrito neste documento.Estas descrições e ilustrações são apenas orientações.
0037e acess

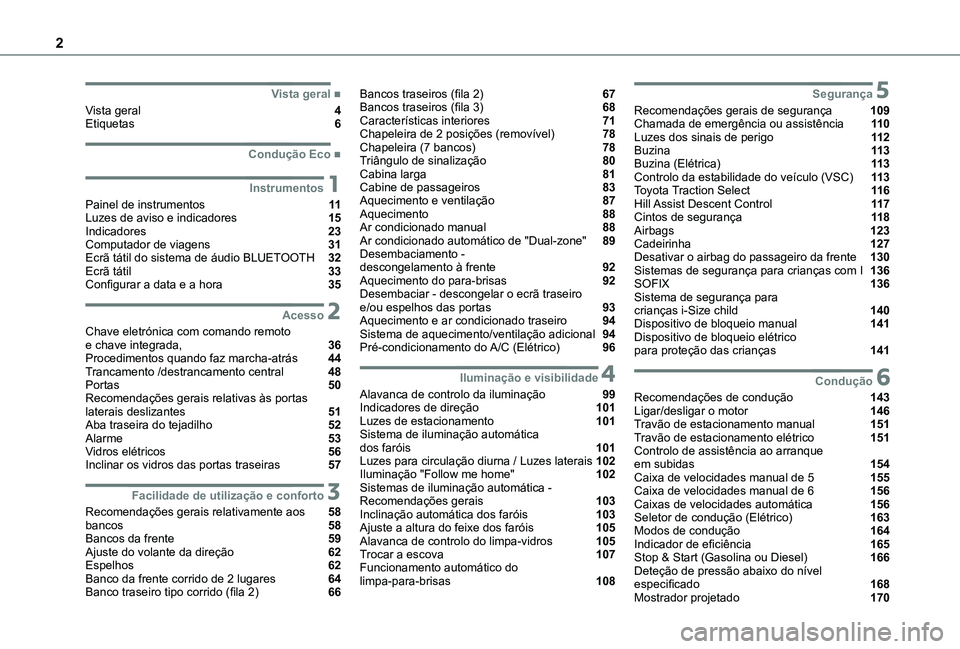

2



 ■Vista geral
Vista geral 4Etiquetas 6
 ■Condução Eco
1Instrumentos
Painel de instrumentos 11Luzes de aviso e indicadores 15Indicadores 23Computador de viagens 31Ecrã tátil do sistema de áudio BLUETOOTH 32Ecrã tátil 33Configurar a data e a hora 35
2Acesso
Chave eletrónica com comando remoto e chave integrada, 36Procedimentos quando faz marcha-atrás 44Trancamento /destrancamento central 48Portas 50Recomendações gerais relativas às portas laterais deslizantes 51Aba traseira do tejadilho 52Alarme 53Vidros elétricos 56Inclinar os vidros das portas traseiras 57
3Facilidade de utilização e conforto
Recomendações gerais relativamente aos 58bancos 58Bancos da frente 59Ajuste do volante da direção 62Espelhos 62Banco da frente corrido de 2 lugares 64Banco traseiro tipo corrido (fila 2) 66
Bancos traseiros (fila 2) 67Bancos traseiros (fila 3) 68Características interiores 71Chapeleira de 2 posições (removível) 78Chapeleira (7 bancos) 78Triângulo de sinalização 80Cabina larga 81Cabine de passageiros 83Aquecimento e ventilação 87Aquecimento 88Ar condicionado manual 88Ar condicionado automático de "Dual-zone" 89Desembaciamento - descongelamento à frente 92Aquecimento do para-brisas 92Desembaciar - descongelar o ecrã traseiro e/ou espelhos das portas 93Aquecimento e ar condicionado traseiro 94Sistema de aquecimento/ventilação adicional 94Pré-condicionamento do A/C (Elétrico) 96
4Iluminação e visibilidade
Alavanca de controlo da iluminação 99Indicadores de direção 101Luzes de estacionamento 101Sistema de iluminação automática dos faróis 101Luzes para circulação diurna / Luzes laterais 102Iluminação "Follow me home" 102Sistemas de iluminação automática - Recomendações gerais 103Inclinação automática dos faróis 103Ajuste a altura do feixe dos faróis 105Alavanca de controlo do limpa-vidros 105Trocar a escova 107Funcionamento automático do limpa-para-brisas 108
5Segurança
Recomendações gerais de segurança 109Chamada de emergência ou assistência 11 0Luzes dos sinais de perigo 11 2Buzina 11 3Buzina (Elétrica) 11 3Controlo da estabilidade do veículo (VSC) 11 3Toyota Traction Select 11 6Hill Assist Descent Control 11 7Cintos de segurança 11 8Airbags 123Cadeirinha 127Desativar o airbag do passageiro da frente 130Sistemas de segurança para crianças com I 136SOFIX 136Sistema de segurança para crianças i-Size child 140Dispositivo de bloqueio manual 141Dispositivo de bloqueio elétrico para proteção das crianças 141
6Condução
Recomendações de condução 143Ligar/desligar o motor 146Travão de estacionamento manual 151Travão de estacionamento elétrico 151Controlo de assistência ao arranque em subidas 154Caixa de velocidades manual de 5 155Caixa de velocidades manual de 6 156Caixas de velocidades automática 156Seletor de condução (Elétrico) 163Modos de condução 164Indicador de eficiência 165Stop & Start (Gasolina ou Diesel) 166Deteção de pressão abaixo do nível especificado 168Mostrador projetado 170

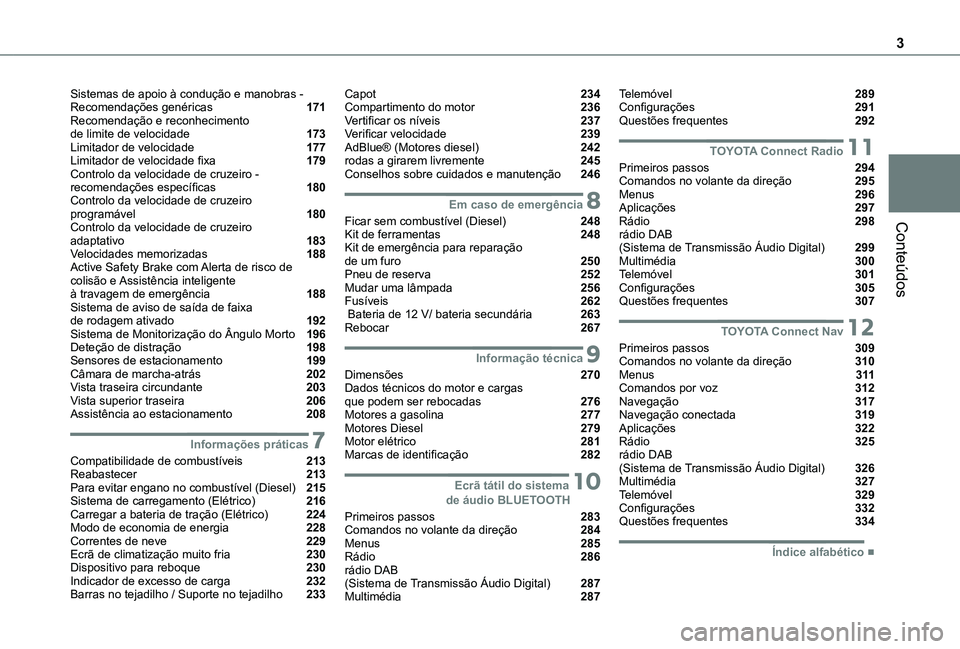

3
Conteúdos
Sistemas de apoio à condução e manobras - Recomendações genéricas 171Recomendação e reconhecimento de limite de velocidade 173Limitador de velocidade 177Limitador de velocidade fixa 179Controlo da velocidade de cruzeiro - recomendações específicas 180Controlo da velocidade de cruzeiro programável 180Controlo da velocidade de cruzeiro adaptativo 183Velocidades memorizadas 188Active Safety Brake com Alerta de risco de colisão e Assistência inteligente à travagem de emergência 188Sistema de aviso de saída de faixa de rodagem ativado 192Sistema de Monitorização do Ângulo Morto 196Deteção de distração 198Sensores de estacionamento 199Câmara de marcha-atrás 202Vista traseira circundante 203Vista superior traseira 206Assistência ao estacionamento 208
7Informações práticas
Compatibilidade de combustíveis 213Reabastecer 213Para evitar engano no combustível (Diesel) 215Sistema de carregamento (Elétrico) 216Carregar a bateria de tração (Elétrico) 224Modo de economia de energia 228Correntes de neve 229Ecrã de climatização muito fria 230Dispositivo para reboque 230Indicador de excesso de carga 232Barras no tejadilho / Suporte no tejadilho 233
Capot 234Compartimento do motor 236Vertificar os níveis 237Verificar velocidade 239AdBlue® (Motores diesel) 242rodas a girarem livremente 245Conselhos sobre cuidados e manutenção 246
8Em caso de emergência
Ficar sem combustível (Diesel) 248Kit de ferramentas 248Kit de emergência para reparação de um furo 250Pneu de reserva 252Mudar uma lâmpada 256Fusíveis 262 Bateria de 12 V/ bateria secundária 263Rebocar 267
9Informação técnica
Dimensões 270Dados técnicos do motor e cargas que podem ser rebocadas 276Motores a gasolina 277Motores Diesel 279Motor elétrico 281Marcas de identificação 282
10 Ecrã tátil do sistema de áudio BLUETOOTH
Primeiros passos 283Comandos no volante da direção 284Menus 285Rádio 286rádio DAB (Sistema de Transmissão Áudio Digital) 287Multimédia 287
Telemóvel 289Configurações 291Questões frequentes 292
11TOYOTA Connect Radio
Primeiros passos 294Comandos no volante da direção 295Menus 296Aplicações 297Rádio 298rádio DAB (Sistema de Transmissão Áudio Digital) 299Multimédia 300Telemóvel 301Configurações 305Questões frequentes 307
12TOYOTA Connect Nav
Primeiros passos 309Comandos no volante da direção 310Menus 3 11Comandos por voz 312Navegação 317Navegação conectada 319Aplicações 322Rádio 325rádio DAB (Sistema de Transmissão Áudio Digital) 326Multimédia 327Telemóvel 329Configurações 332Questões frequentes 334
 ■Índice alfabético

4

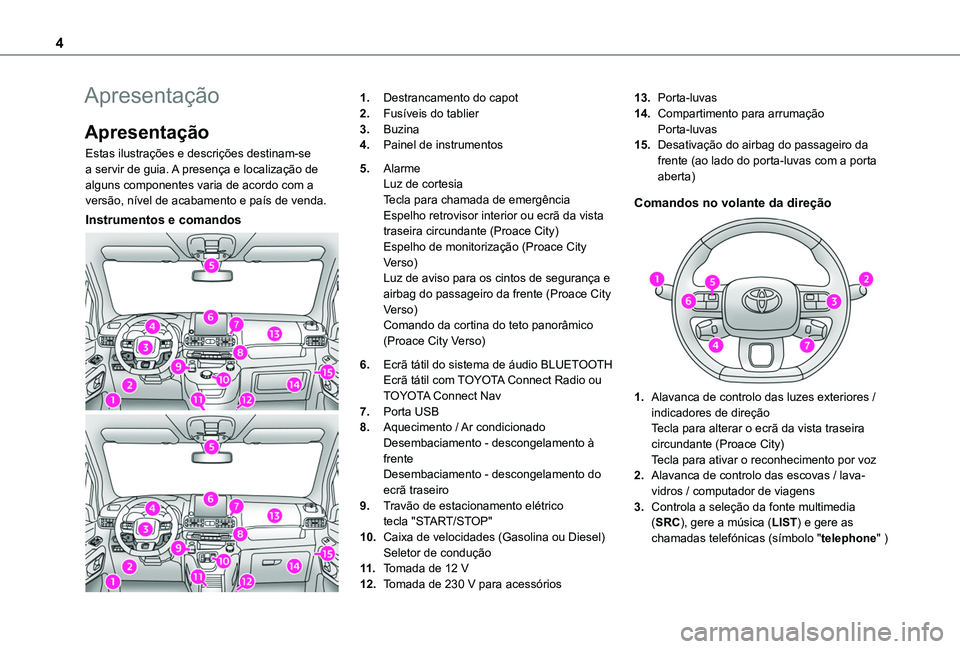

Apresentação
Apresentação
Estas ilustrações e descrições destinam-se a servir de guia. A presença e localização de alguns componentes varia de acordo com a versão, nível de acabamento e país de venda.
Instrumentos e comandos
1.Destrancamento do capot
2.Fusíveis do tablier
3.Buzina
4.Painel de instrumentos
5.AlarmeLuz de cortesiaTecla para chamada de emergênciaEspelho retrovisor interior ou ecrã da vista traseira circundante (Proace City)Espelho de monitorização (Proace City Verso)Luz de aviso para os cintos de segurança e airbag do passageiro da frente (Proace City Verso)Comando da cortina do teto panorâmico (Proace City Verso)
6.Ecrã tátil do sistema de áudio BLUETOOTHEcrã tátil com TOYOTA Connect Radio ou TOYOTA Connect Nav
7.Porta USB
8.Aquecimento / Ar condicionadoDesembaciamento - descongelamento à frenteDesembaciamento - descongelamento do ecrã traseiro
9.Travão de estacionamento elétricotecla "START/STOP"
10.Caixa de velocidades (Gasolina ou Diesel)
Seletor de condução
11 .Tomada de 12 V
12.Tomada de 230 V para acessórios
13.Porta-luvas
14.Compartimento para arrumaçãoPorta-luvas
15.Desativação do airbag do passageiro da frente (ao lado do porta-luvas com a porta aberta)
Comandos no volante da direção
1.Alavanca de controlo das luzes exteriores / indicadores de direçãoTecla para alterar o ecrã da vista traseira circundante (Proace City)
Tecla para ativar o reconhecimento por voz
2.Alavanca de controlo das escovas / lava-vidros / computador de viagens
3.Controla a seleção da fonte multimedia (SRC), gere a música (LIST) e gere as chamadas telefónicas (símbolo "telephone" )

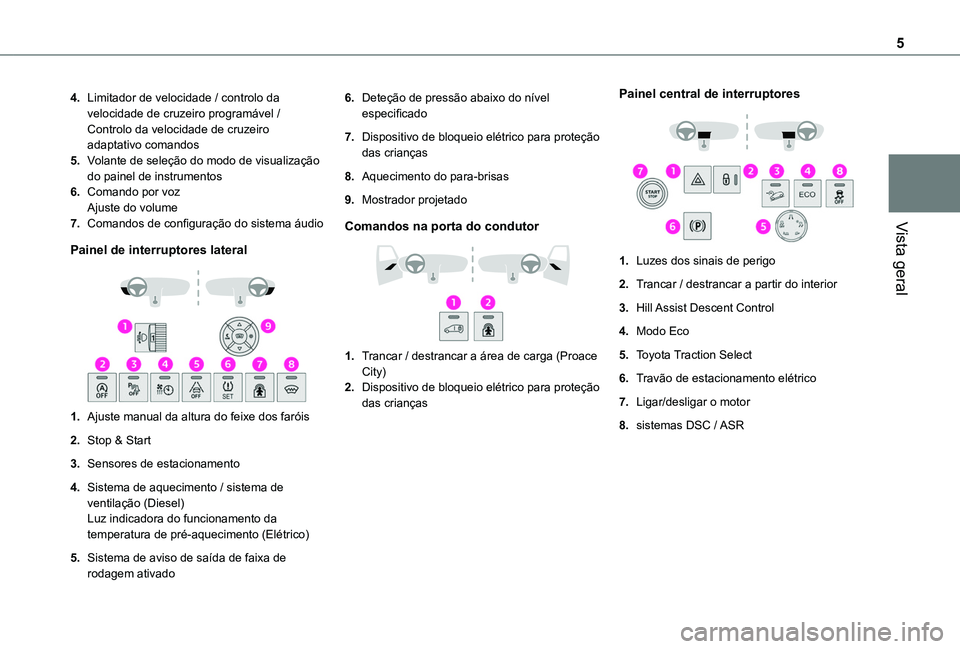

5
Vista geral
4.Limitador de velocidade / controlo da velocidade de cruzeiro programável / Controlo da velocidade de cruzeiro adaptativo comandos
5.Volante de seleção do modo de visualização do painel de instrumentos
6.Comando por vozAjuste do volume
7.Comandos de configuração do sistema áudio
Painel de interruptores lateral

1.Ajuste manual da altura do feixe dos faróis
2.Stop & Start
3.Sensores de estacionamento
4.Sistema de aquecimento / sistema de ventilação (Diesel)Luz indicadora do funcionamento da temperatura de pré-aquecimento (Elétrico)
5.Sistema de aviso de saída de faixa de rodagem ativado
6.Deteção de pressão abaixo do nível especificado
7.Dispositivo de bloqueio elétrico para proteção das crianças
8.Aquecimento do para-brisas
9.Mostrador projetado
Comandos na porta do condutor

1.Trancar / destrancar a área de carga (Proace City)
2.Dispositivo de bloqueio elétrico para proteção das crianças
Painel central de interruptores

1.Luzes dos sinais de perigo
2.Trancar / destrancar a partir do interior
3.Hill Assist Descent Control
4.Modo Eco
5.Toyota Traction Select
6.Travão de estacionamento elétrico
7.Ligar/desligar o motor
8.sistemas DSC / ASR

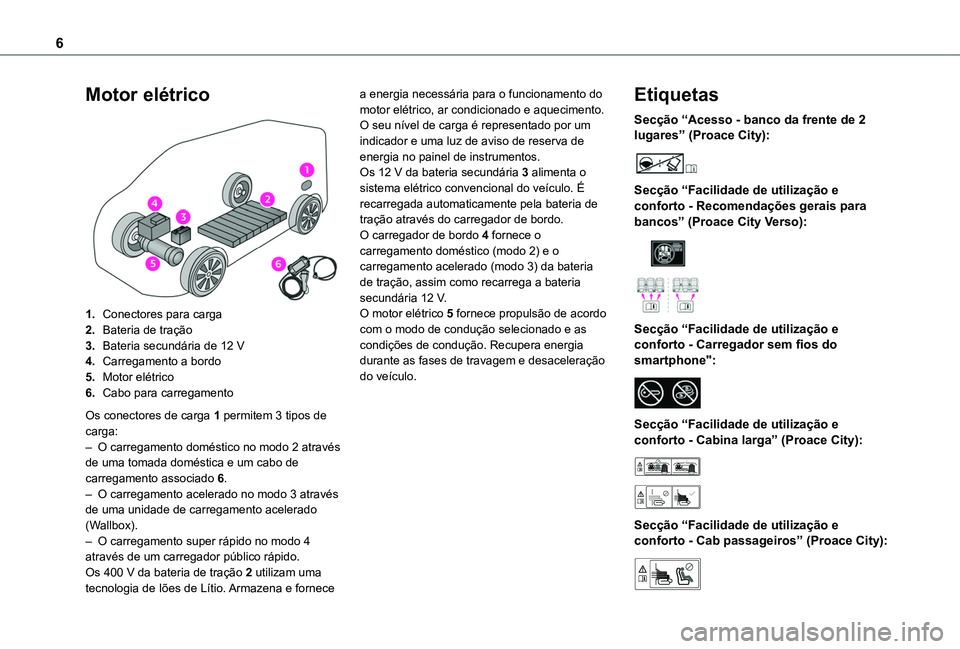

6
Motor elétrico

1.Conectores para carga
2.Bateria de tração
3.Bateria secundária de 12 V
4.Carregamento a bordo
5.Motor elétrico
6.Cabo para carregamento
Os conectores de carga 1 permitem 3 tipos de carga:– O carregamento doméstico no modo 2 através de uma tomada doméstica e um cabo de carregamento associado 6.– O carregamento acelerado no modo 3 através de uma unidade de carregamento acelerado (Wallbox).– O carregamento super rápido no modo 4 através de um carregador público rápido.Os 400 V da bateria de tração 2 utilizam uma tecnologia de Iões de Lítio. Armazena e fornece
a energia necessária para o funcionamento do motor elétrico, ar condicionado e aquecimento. O seu nível de carga é representado por um indicador e uma luz de aviso de reserva de energia no painel de instrumentos.Os 12 V da bateria secundária 3 alimenta o sistema elétrico convencional do veículo. É recarregada automaticamente pela bateria de tração através do carregador de bordo.O carregador de bordo 4 fornece o carregamento doméstico (modo 2) e o carregamento acelerado (modo 3) da bateria de tração, assim como recarrega a bateria secundária 12 V.O motor elétrico 5 fornece propulsão de acordo com o modo de condução selecionado e as condições de condução. Recupera energia durante as fases de travagem e desaceleração do veículo.
Etiquetas
Secção “Acesso - banco da frente de 2 lugares” (Proace City):

Secção “Facilidade de utilização e conforto - Recomendações gerais para bancos” (Proace City Verso):


Secção “Facilidade de utilização e conforto - Carregador sem fios do smartphone":

Secção “Facilidade de utilização e conforto - Cabina larga” (Proace City):


Secção “Facilidade de utilização e conforto - Cab passageiros” (Proace City):

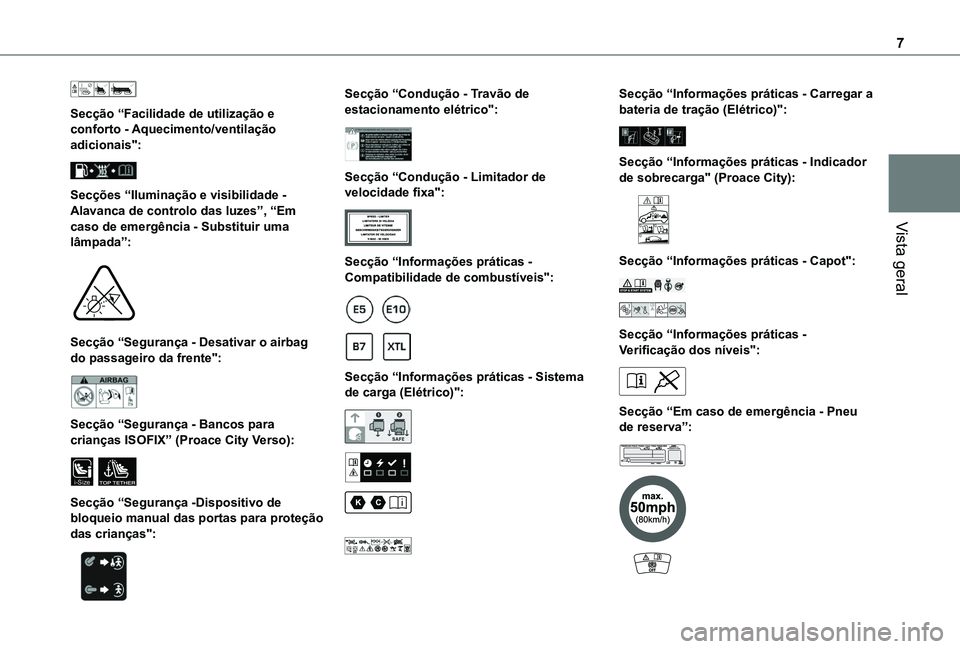

7
Vista geral

Secção “Facilidade de utilização e conforto - Aquecimento/ventilação adicionais":

Secções “Iluminação e visibilidade - Alavanca de controlo das luzes”, “Em caso de emergência - Substituir uma lâmpada”:

Secção “Segurança - Desativar o airbag do passageiro da frente":

Secção “Segurança - Bancos para crianças ISOFIX” (Proace City Verso):
i-SizeTOP TETHER
Secção “Segurança -Dispositivo de bloqueio manual das portas para proteção das crianças":

Secção “Condução - Travão de estacionamento elétrico":

Secção “Condução - Limitador de velocidade fixa":

Secção “Informações práticas - Compatibilidade de combustíveis":


Secção “Informações práticas - Sistema de carga (Elétrico)":




Secção “Informações práticas - Carregar a bateria de tração (Elétrico)":

Secção “Informações práticas - Indicador de sobrecarga" (Proace City):

Secção “Informações práticas - Capot":

Secção “Informações práticas - Verificação dos níveis":

Secção “Em caso de emergência - Pneu de reserva”:

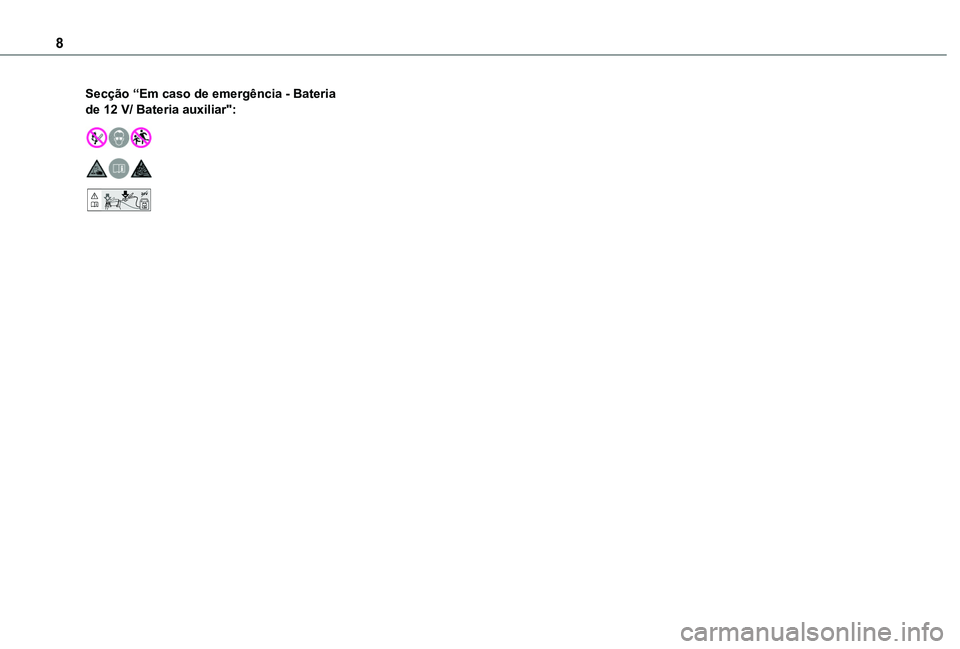

8
Secção “Em caso de emergência - Bateria de 12 V/ Bateria auxiliar":

24V12V

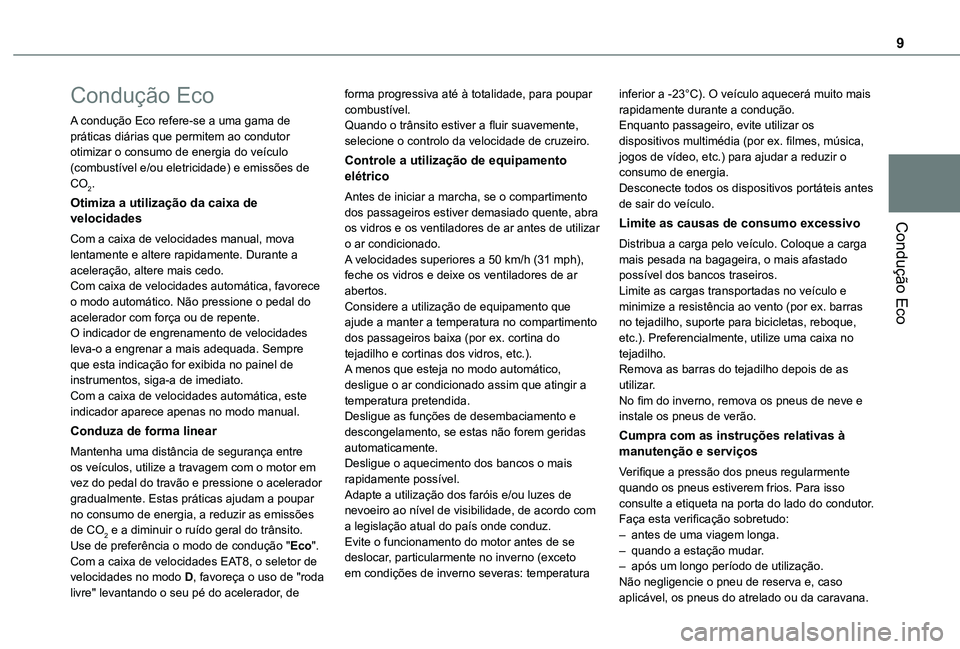

9
Condução Eco
Condução Eco
A condução Eco refere-se a uma gama de práticas diárias que permitem ao condutor otimizar o consumo de energia do veículo (combustível e/ou eletricidade) e emissões de CO2.
Otimiza a utilização da caixa de velocidades
Com a caixa de velocidades manual, mova lentamente e altere rapidamente. Durante a aceleração, altere mais cedo.Com caixa de velocidades automática, favorece o modo automático. Não pressione o pedal do acelerador com força ou de repente.O indicador de engrenamento de velocidades leva-o a engrenar a mais adequada. Sempre que esta indicação for exibida no painel de instrumentos, siga-a de imediato.Com a caixa de velocidades automática, este indicador aparece apenas no modo manual.
Conduza de forma linear
Mantenha uma distância de segurança entre os veículos, utilize a travagem com o motor em vez do pedal do travão e pressione o acelerador gradualmente. Estas práticas ajudam a poupar no consumo de energia, a reduzir as emissões de CO2 e a diminuir o ruído geral do trânsito.Use de preferência o modo de condução "Eco".Com a caixa de velocidades EAT8, o seletor de velocidades no modo D, favoreça o uso de "roda livre" levantando o seu pé do acelerador, de
forma progressiva até à totalidade, para poupar combustível.Quando o trânsito estiver a fluir suavemente, selecione o controlo da velocidade de cruzeiro.
Controle a utilização de equipamento elétrico
Antes de iniciar a marcha, se o compartimento dos passageiros estiver demasiado quente, abra os vidros e os ventiladores de ar antes de utilizar o ar condicionado.A velocidades superiores a 50 km/h (31 mph), feche os vidros e deixe os ventiladores de ar abertos.Considere a utilização de equipamento que ajude a manter a temperatura no compartimento dos passageiros baixa (por ex. cortina do tejadilho e cortinas dos vidros, etc.).A menos que esteja no modo automático, desligue o ar condicionado assim que atingir a temperatura pretendida.Desligue as funções de desembaciamento e descongelamento, se estas não forem geridas
automaticamente.Desligue o aquecimento dos bancos o mais rapidamente possível.Adapte a utilização dos faróis e/ou luzes de nevoeiro ao nível de visibilidade, de acordo com a legislação atual do país onde conduz.Evite o funcionamento do motor antes de se deslocar, particularmente no inverno (exceto em condições de inverno severas: temperatura
inferior a -23°C). O veículo aquecerá muito mais rapidamente durante a condução.Enquanto passageiro, evite utilizar os dispositivos multimédia (por ex. filmes, música, jogos de vídeo, etc.) para ajudar a reduzir o consumo de energia.Desconecte todos os dispositivos portáteis antes de sair do veículo.
Limite as causas de consumo excessivo
Distribua a carga pelo veículo. Coloque a carga mais pesada na bagageira, o mais afastado possível dos bancos traseiros.Limite as cargas transportadas no veículo e minimize a resistência ao vento (por ex. barras no tejadilho, suporte para bicicletas, reboque, etc.). Preferencialmente, utilize uma caixa no tejadilho.Remova as barras do tejadilho depois de as utilizar.No fim do inverno, remova os pneus de neve e instale os pneus de verão.
Cumpra com as instruções relativas à
manutenção e serviços
Verifique a pressão dos pneus regularmente quando os pneus estiverem frios. Para isso consulte a etiqueta na porta do lado do condutor.Faça esta verificação sobretudo:– antes de uma viagem longa.– quando a estação mudar.– após um longo período de utilização.Não negligencie o pneu de reserva e, caso
aplicável, os pneus do atrelado ou da caravana.

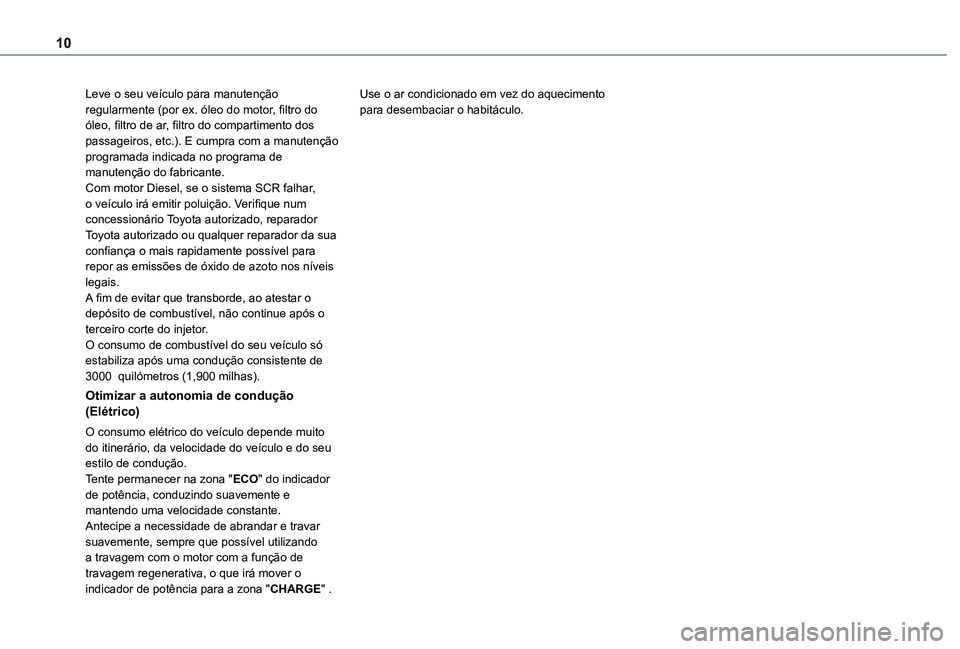

10
Leve o seu veículo para manutenção regularmente (por ex. óleo do motor, filtro do óleo, filtro de ar, filtro do compartimento dos passageiros, etc.). E cumpra com a manutenção programada indicada no programa de manutenção do fabricante.Com motor Diesel, se o sistema SCR falhar, o veículo irá emitir poluição. Verifique num concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança o mais rapidamente possível para repor as emissões de óxido de azoto nos níveis legais.A fim de evitar que transborde, ao atestar o depósito de combustível, não continue após o terceiro corte do injetor.O consumo de combustível do seu veículo só estabiliza após uma condução consistente de 3000 quilómetros (1,900 milhas).
Otimizar a autonomia de condução (Elétrico)
O consumo elétrico do veículo depende muito
do itinerário, da velocidade do veículo e do seu estilo de condução.Tente permanecer na zona "ECO" do indicador de potência, conduzindo suavemente e mantendo uma velocidade constante.Antecipe a necessidade de abrandar e travar suavemente, sempre que possível utilizando a travagem com o motor com a função de travagem regenerativa, o que irá mover o indicador de potência para a zona "CHARGE" .
Use o ar condicionado em vez do aquecimento para desembaciar o habitáculo.
