2 11
Conducere
6

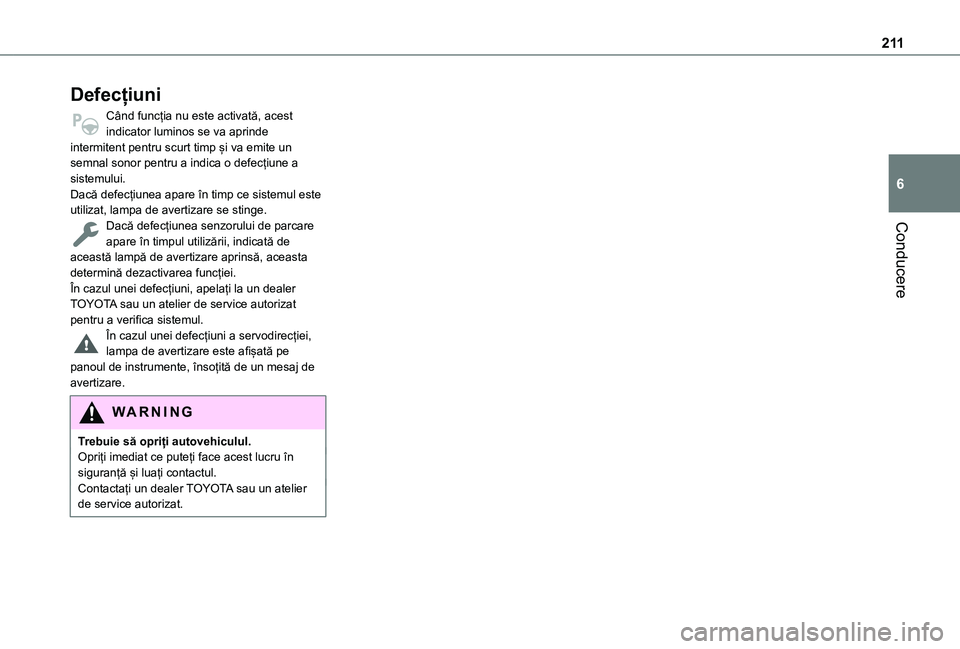

Defecțiuni
Când funcția nu este activată, acest indicator luminos se va aprinde intermitent pentru scurt timp și va emite un semnal sonor pentru a indica o defecțiune a sistemului.Dacă defecțiunea apare în timp ce sistemul este utilizat, lampa de avertizare se stinge.Dacă defecțiunea senzorului de parcare apare în timpul utilizării, indicată de această lampă de avertizare aprinsă, aceasta determină dezactivarea funcției.În cazul unei defecțiuni, apelați la un dealer TOYOTA sau un atelier de service autorizat pentru a verifica sistemul.În cazul unei defecțiuni a servodirecției, lampa de avertizare este afișată pe panoul de instrumente, însoțită de un mesaj de avertizare.
WARNI NG
Trebuie să opriți autovehiculul.Opriți imediat ce puteți face acest lucru în siguranță și luați contactul.Contactați un dealer TOYOTA sau un atelier de service autorizat.

212

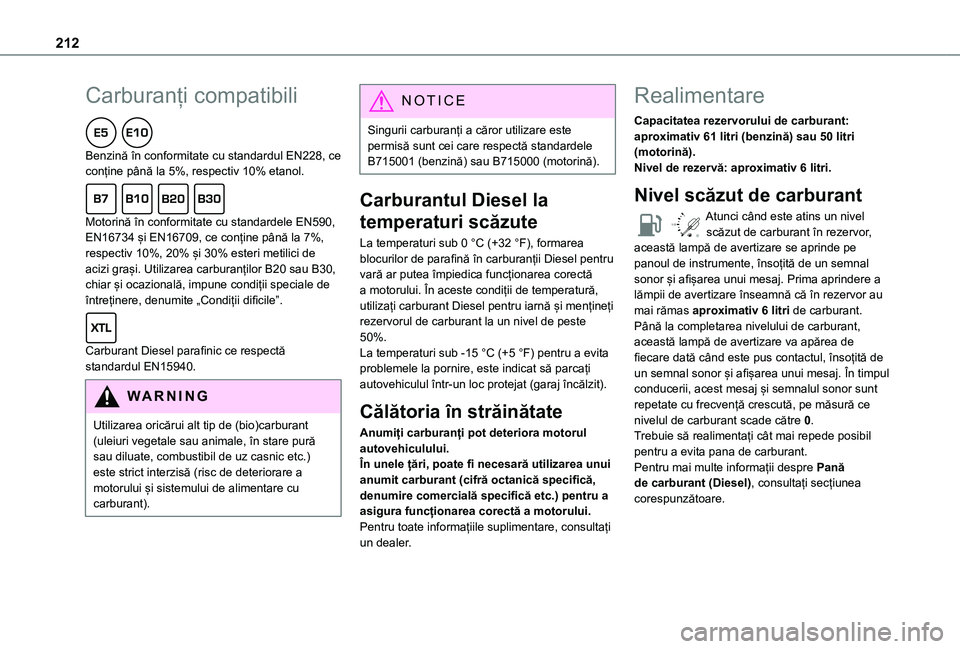

Carburanți compatibili
Benzină în conformitate cu standardul EN228, ce conține până la 5%, respectiv 10% etanol.
Motorină în conformitate cu standardele EN590, EN16734 și EN16709, ce conține până la 7%, respectiv 10%, 20% și 30% esteri metilici de acizi grași. Utilizarea carburanților B20 sau B30, chiar și ocazională, impune condiții speciale de întreținere, denumite „Condiții dificile”.
Carburant Diesel parafinic ce respectă standardul EN15940.
WARNI NG
Utilizarea oricărui alt tip de (bio)carburant (uleiuri vegetale sau animale, în stare pură sau diluate, combustibil de uz casnic etc.) este strict interzisă (risc de deteriorare a motorului și sistemului de alimentare cu carburant).
NOTIC E
Singurii carburanți a căror utilizare este permisă sunt cei care respectă standardele B715001 (benzină) sau B715000 (motorină).
Carburantul Diesel la
temperaturi scăzute
La temperaturi sub 0 °C (+32 °F), formarea blocurilor de parafină în carburanții Diesel pentru vară ar putea împiedica funcționarea corectă a motorului. În aceste condiții de temperatură, utilizați carburant Diesel pentru iarnă și mențineți rezervorul de carburant la un nivel de peste 50%.La temperaturi sub -15 °C (+5 °F) pentru a evita problemele la pornire, este indicat să parcați autovehiculul într-un loc protejat (garaj încălzit).
Călătoria în străinătate
Anumiți carburanți pot deteriora motorul
autovehiculului.În unele țări, poate fi necesară utilizarea unui anumit carburant (cifră octanică specifică, denumire comercială specifică etc.) pentru a asigura funcționarea corectă a motorului.Pentru toate informațiile suplimentare, consultați un dealer.
Realimentare
Capacitatea rezervorului de carburant: aproximativ 61 litri (benzină) sau 50 litri (motorină).Nivel de rezervă: aproximativ 6 litri.
Nivel scăzut de carburant
/2
1 1Atunci când este atins un nivel scăzut de carburant în rezervor, această lampă de avertizare se aprinde pe panoul de instrumente, însoțită de un semnal sonor și afișarea unui mesaj. Prima aprindere a lămpii de avertizare înseamnă că în rezervor au mai rămas aproximativ 6 litri de carburant.Până la completarea nivelului de carburant, această lampă de avertizare va apărea de fiecare dată când este pus contactul, însoțită de un semnal sonor și afișarea unui mesaj. În timpul conducerii, acest mesaj și semnalul sonor sunt repetate cu frecvență crescută, pe măsură ce nivelul de carburant scade către 0.Trebuie să realimentați cât mai repede posibil
pentru a evita pana de carburant.Pentru mai multe informații despre Pană de carburant (Diesel), consultați secțiunea corespunzătoare.

213
Informații practice
7

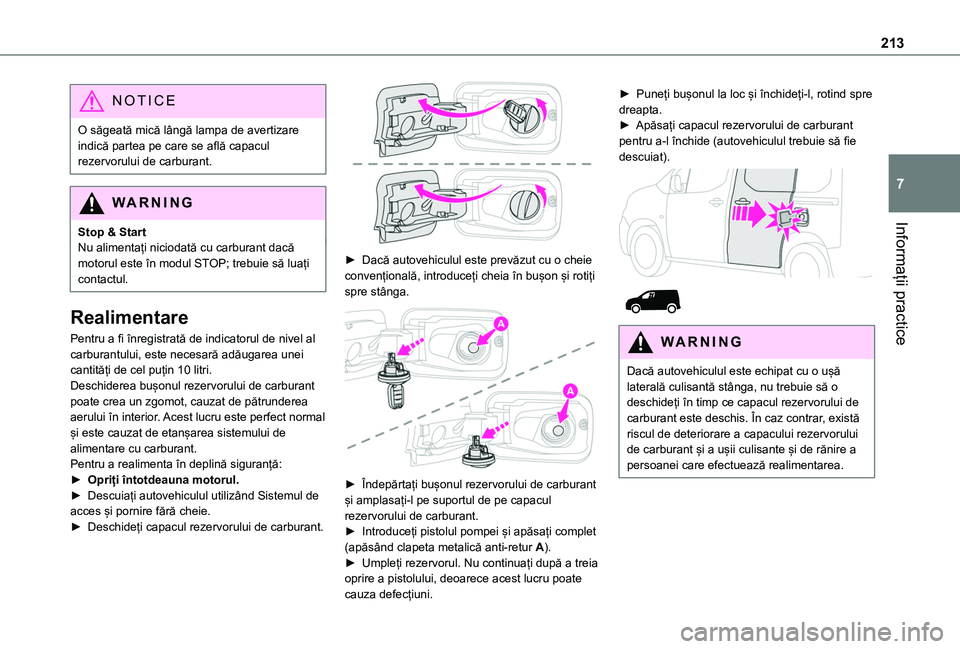

NOTIC E
O săgeată mică lângă lampa de avertizare indică partea pe care se află capacul rezervorului de carburant.
WARNI NG
Stop & StartNu alimentați niciodată cu carburant dacă motorul este în modul STOP; trebuie să luați contactul.
Realimentare
Pentru a fi înregistrată de indicatorul de nivel al carburantului, este necesară adăugarea unei cantități de cel puțin 10 litri.Deschiderea bușonul rezervorului de carburant poate crea un zgomot, cauzat de pătrunderea aerului în interior. Acest lucru este perfect normal și este cauzat de etanșarea sistemului de
alimentare cu carburant.Pentru a realimenta în deplină siguranță:► Opriți întotdeauna motorul.► Descuiați autovehiculul utilizând Sistemul de acces și pornire fără cheie.► Deschideți capacul rezervorului de carburant.

► Dacă autovehiculul este prevăzut cu o cheie convențională, introduceți cheia în bușon și rotiți spre stânga.

► Îndepărtați bușonul rezervorului de carburant și amplasați-l pe suportul de pe capacul rezervorului de carburant.► Introduceți pistolul pompei și apăsați complet (apăsând clapeta metalică anti-retur A).► Umpleți rezervorul. Nu continuați după a treia oprire a pistolului, deoarece acest lucru poate cauza defecțiuni.
► Puneți bușonul la loc și închideți-l, rotind spre dreapta.► Apăsați capacul rezervorului de carburant pentru a-l închide (autovehiculul trebuie să fie descuiat).


WARNI NG
Dacă autovehiculul este echipat cu o ușă laterală culisantă stânga, nu trebuie să o deschideți în timp ce capacul rezervorului de carburant este deschis. În caz contrar, există riscul de deteriorare a capacului rezervorului de carburant și a ușii culisante și de rănire a persoanei care efectuează realimentarea.

214

w

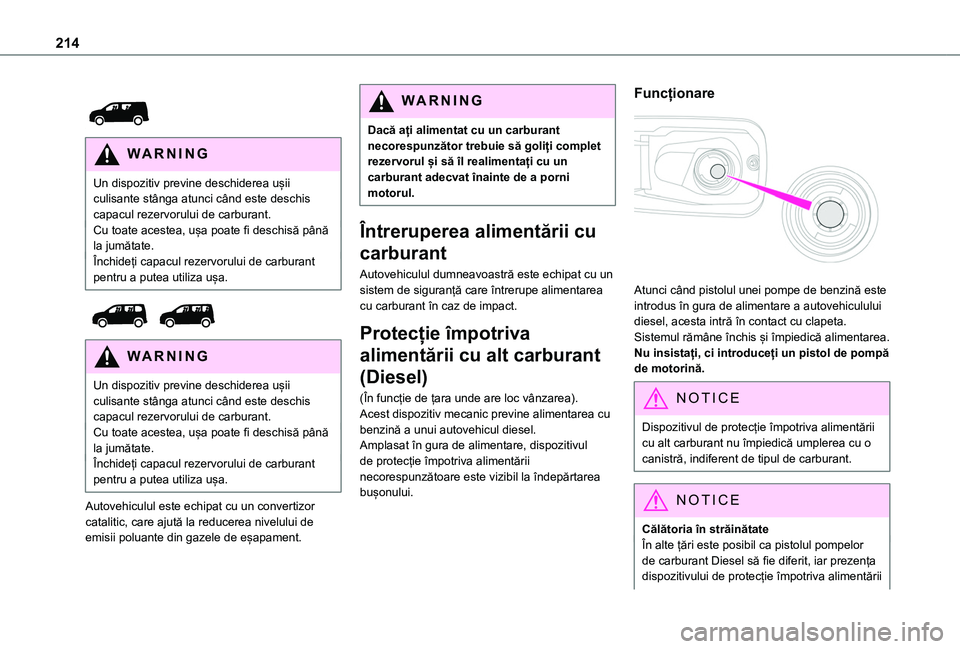

WARNI NG
Un dispozitiv previne deschiderea ușii culisante stânga atunci când este deschis capacul rezervorului de carburant.Cu toate acestea, ușa poate fi deschisă până la jumătate.Închideți capacul rezervorului de carburant pentru a putea utiliza ușa.


WARNI NG
Un dispozitiv previne deschiderea ușii culisante stânga atunci când este deschis capacul rezervorului de carburant.Cu toate acestea, ușa poate fi deschisă până la jumătate.Închideți capacul rezervorului de carburant pentru a putea utiliza ușa.
Autovehiculul este echipat cu un convertizor catalitic, care ajută la reducerea nivelului de emisii poluante din gazele de eșapament.
WARNI NG
Dacă ați alimentat cu un carburant necorespunzător trebuie să goliți complet rezervorul și să îl realimentați cu un carburant adecvat înainte de a porni motorul.
Întreruperea alimentării cu
carburant
Autovehiculul dumneavoastră este echipat cu un sistem de siguranță care întrerupe alimentarea cu carburant în caz de impact.
Protecție împotriva
alimentării cu alt carburant
(Diesel)
(În funcție de țara unde are loc vânzarea).Acest dispozitiv mecanic previne alimentarea cu benzină a unui autovehicul diesel.
Amplasat în gura de alimentare, dispozitivul de protecție împotriva alimentării necorespunzătoare este vizibil la îndepărtarea bușonului.
Funcționare

Atunci când pistolul unei pompe de benzină este introdus în gura de alimentare a autovehiculului diesel, acesta intră în contact cu clapeta. Sistemul rămâne închis și împiedică alimentarea.Nu insistați, ci introduceți un pistol de pompă de motorină.
NOTIC E
Dispozitivul de protecție împotriva alimentării cu alt carburant nu împiedică umplerea cu o canistră, indiferent de tipul de carburant.
NOTIC E
Călătoria în străinătate
În alte țări este posibil ca pistolul pompelor de carburant Diesel să fie diferit, iar prezența dispozitivului de protecție împotriva alimentării

215
Informații practice
7
necorespunzătoare poate să împiedice realimentarea.Înainte de a călători în străinătate, este recomandat să consultați un dealer TOYOTA pentru a vă indica dacă autovehiculul este potrivit pentru echipamentul de distribuție al țărilor vizitate.
Sistemul de încărcare
(electric)
Sistem electric de 400 V
Sistemul de tracțiune electrică, a cărui tensiune de funcționare este de aproximativ 400 V, este identificat prin cabluri portocalii, iar componentele sale sunt marcate cu acest simbol:

WARNI NG
Trenul de rulare al unui autovehicul electric se poate încinge în timpul utilizării și după luarea contactului.Respectați mesajele de avertizare menționate pe etichete, mai ales cele de pe interiorul capacului.
WARNI NG
În eventualitatea unei problemeToate lucrările sau modificările asupra sistemului electric al autovehiculului (inclusiv asupra bateriei de tracțiune, conectorilor, cablurilor portocalii și asupra altor componente vizibile din interior și exterior) este strict interzisă - risc de arsuri severe și potențial de șoc electric fatal (scurtcircuit/electrocutare)!Dacă apare o problemă, contactați întotdeauna orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.


WARNI NG
Această etichetă este destinată strict pompierilor și serviciilor de întreținere, în cazul în care sunt necesare lucrări asupra autovehiculului.Nicio altă persoană nu trebuie să atingă dispozitivul indicat pe această etichetă.
WARNI NG
În cazul unui accident sau al unui impact al părții inferioare a caroseriei autovehicululuiÎn aceste situații, circuitul electric sau bateria de tracțiune pot suferi daune grave.Opriți imediat ce puteți face acest lucru în siguranță și luați contactul.Contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice
reparator de încredere.

216

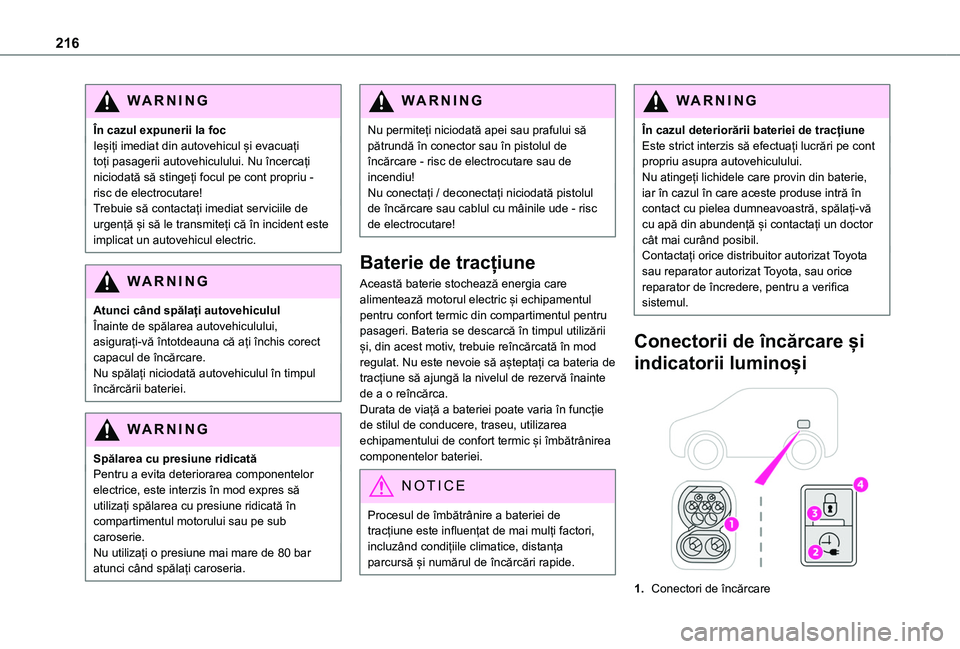

WARNI NG
În cazul expunerii la focIeșiți imediat din autovehicul și evacuați toți pasagerii autovehiculului. Nu încercați niciodată să stingeți focul pe cont propriu - risc de electrocutare!Trebuie să contactați imediat serviciile de urgență și să le transmiteți că în incident este implicat un autovehicul electric.
WARNI NG
Atunci când spălați autovehicululÎnainte de spălarea autovehiculului, asigurați-vă întotdeauna că ați închis corect capacul de încărcare.Nu spălați niciodată autovehiculul în timpul încărcării bateriei.
WARNI NG
Spălarea cu presiune ridicatăPentru a evita deteriorarea componentelor electrice, este interzis în mod expres să utilizați spălarea cu presiune ridicată în compartimentul motorului sau pe sub caroserie.Nu utilizați o presiune mai mare de 80 bar atunci când spălați caroseria.
WARNI NG
Nu permiteți niciodată apei sau prafului să pătrundă în conector sau în pistolul de încărcare - risc de electrocutare sau de incendiu!Nu conectați / deconectați niciodată pistolul de încărcare sau cablul cu mâinile ude - risc de electrocutare!
Baterie de tracțiune
Această baterie stochează energia care alimentează motorul electric și echipamentul pentru confort termic din compartimentul pentru pasageri. Bateria se descarcă în timpul utilizării și, din acest motiv, trebuie reîncărcată în mod regulat. Nu este nevoie să așteptați ca bateria de tracțiune să ajungă la nivelul de rezervă înainte de a o reîncărca.Durata de viață a bateriei poate varia în funcție de stilul de conducere, traseu, utilizarea echipamentului de confort termic și îmbătrânirea
componentelor bateriei.
NOTIC E
Procesul de îmbătrânire a bateriei de tracțiune este influențat de mai mulți factori, incluzând condițiile climatice, distanța parcursă și numărul de încărcări rapide.
WARNI NG
În cazul deteriorării bateriei de tracțiuneEste strict interzis să efectuați lucrări pe cont propriu asupra autovehiculului.Nu atingeți lichidele care provin din baterie, iar în cazul în care aceste produse intră în contact cu pielea dumneavoastră, spălați-vă cu apă din abundență și contactați un doctor cât mai curând posibil.Contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere, pentru a verifica sistemul.
Conectorii de încărcare și
indicatorii luminoși

1.Conectori de încărcare

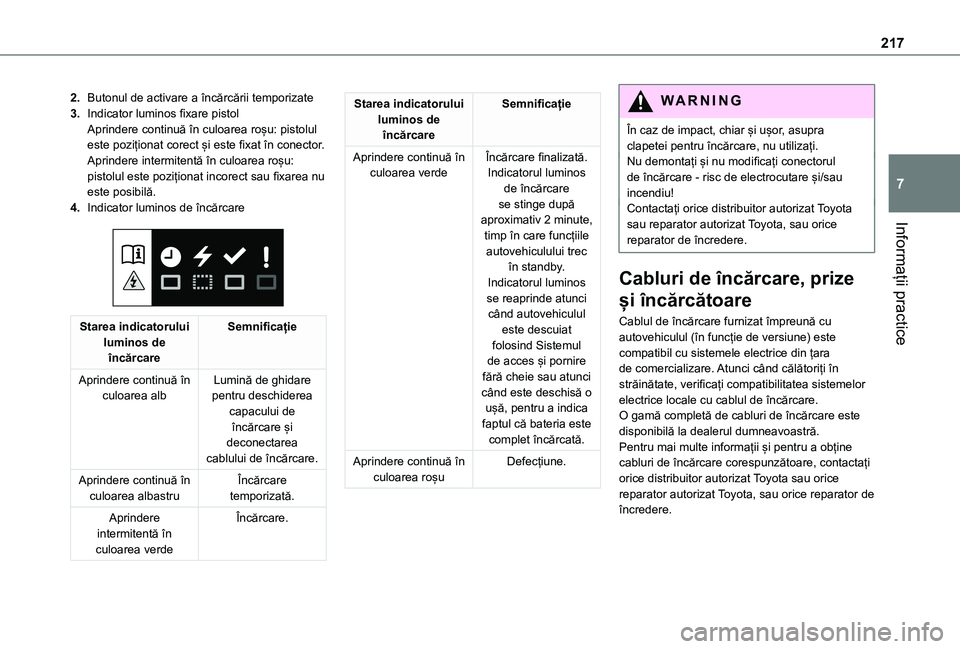

217
Informații practice
7
2.Butonul de activare a încărcării temporizate
3.Indicator luminos fixare pistolAprindere continuă în culoarea roșu: pistolul este poziționat corect și este fixat în conector.Aprindere intermitentă în culoarea roșu: pistolul este poziționat incorect sau fixarea nu este posibilă.
4.Indicator luminos de încărcare

Starea indicatorului luminos de încărcare
Semnificație
Aprindere continuă în culoarea albLumină de ghidare pentru deschiderea capacului de încărcare și deconectarea cablului de încărcare.
Aprindere continuă în culoarea albastruÎncărcare temporizată.
Aprindere intermitentă în
culoarea verde
Încărcare.
Starea indicatorului luminos de încărcare
Semnificație
Aprindere continuă în culoarea verdeÎncărcare finalizată.Indicatorul luminos de încărcare se stinge după aproximativ 2 minute, timp în care funcțiile
autovehiculului trec în standby.Indicatorul luminos se reaprinde atunci când autovehiculul este descuiat folosind Sistemul de acces și pornire fără cheie sau atunci când este deschisă o ușă, pentru a indica faptul că bateria este complet încărcată.
Aprindere continuă în culoarea roșuDefecțiune.
WARNI NG
În caz de impact, chiar și ușor, asupra clapetei pentru încărcare, nu utilizați.Nu demontați și nu modificați conectorul de încărcare - risc de electrocutare și/sau incendiu!Contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
Cabluri de încărcare, prize
și încărcătoare
Cablul de încărcare furnizat împreună cu autovehiculul (în funcție de versiune) este compatibil cu sistemele electrice din țara de comercializare. Atunci când călătoriți în străinătate, verificați compatibilitatea sistemelor electrice locale cu cablul de încărcare.O gamă completă de cabluri de încărcare este disponibilă la dealerul dumneavoastră.
Pentru mai multe informații și pentru a obține cabluri de încărcare corespunzătoare, contactați orice distribuitor autorizat Toyota sau orice reparator autorizat Toyota, sau orice reparator de încredere.

218

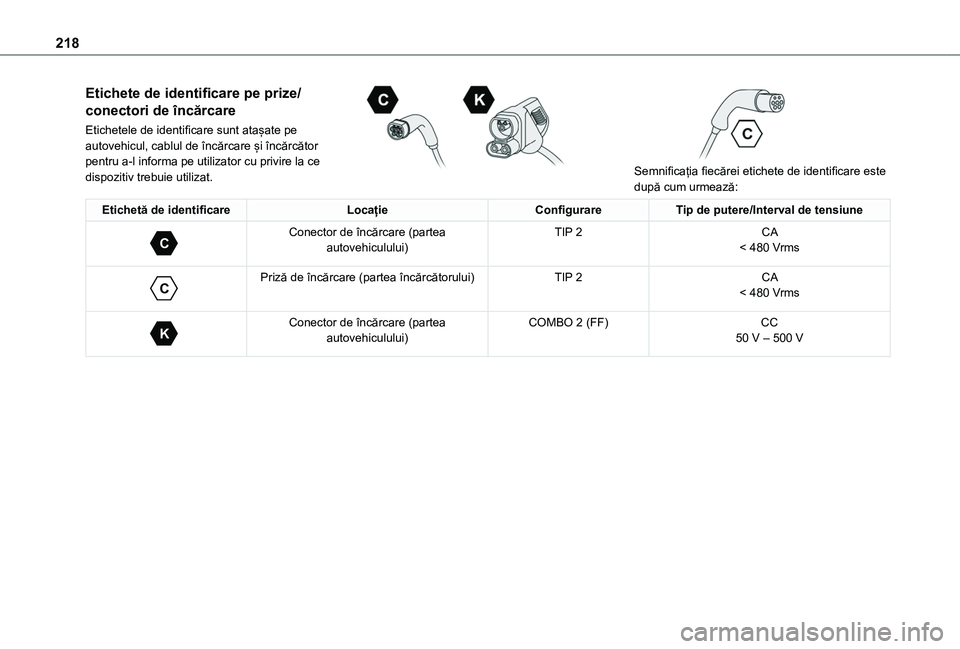

Etichete de identificare pe prize/
conectori de încărcare
Etichetele de identificare sunt atașate pe autovehicul, cablul de încărcare și încărcător pentru a-l informa pe utilizator cu privire la ce dispozitiv trebuie utilizat.

Semnificația fiecărei etichete de identificare este după cum urmează:
Etichetă de identificareLocațieConfigurareTip de putere/Interval de tensiune
C
Conector de încărcare (partea
autovehiculului)
TIP 2CA
< 480 Vrms

C
Priză de încărcare (partea încărcătorului)TIP 2CA< 480 Vrms

K
Conector de încărcare (partea autovehiculului)COMBO 2 (FF)CC50 V – 500 V

219
Informații practice
7

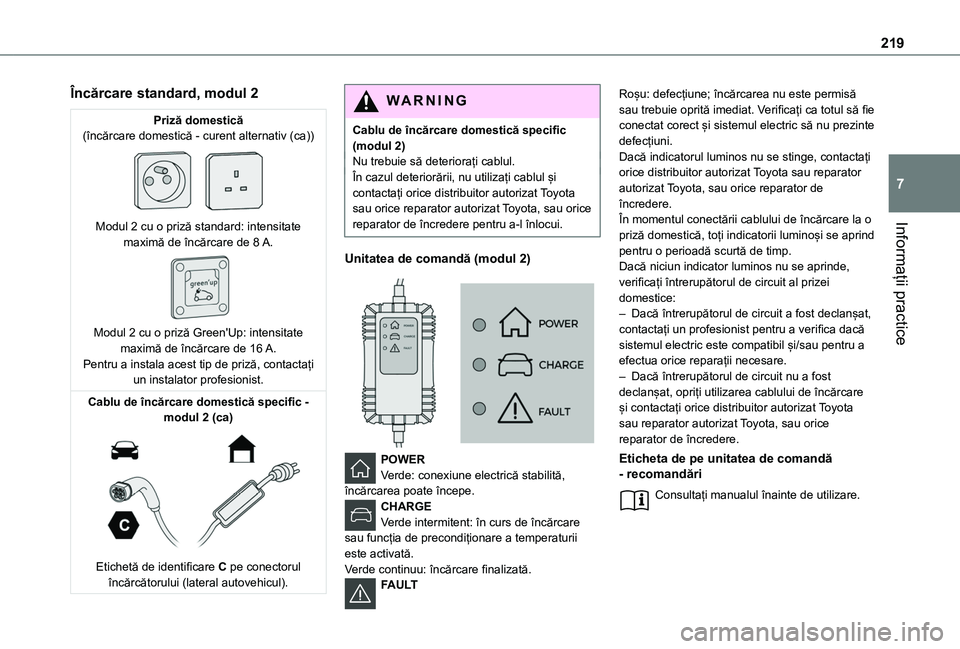

Încărcare standard, modul 2
Priză domestică(încărcare domestică - curent alternativ (ca))

Modul 2 cu o priză standard: intensitate maximă de încărcare de 8 A.

Modul 2 cu o priză Green'Up: intensitate maximă de încărcare de 16 A.Pentru a instala acest tip de priză, contactați un instalator profesionist.
Cablu de încărcare domestică specific - modul 2 (ca)

Etichetă de identificare C pe conectorul încărcătorului (lateral autovehicul).
WARNI NG
Cablu de încărcare domestică specific (modul 2)Nu trebuie să deteriorați cablul.În cazul deteriorării, nu utilizați cablul și contactați orice distribuitor autorizat Toyota sau orice reparator autorizat Toyota, sau orice reparator de încredere pentru a-l înlocui.
Unitatea de comandă (modul 2)


POWERVerde: conexiune electrică stabilită, încărcarea poate începe.CHARGEVerde intermitent: în curs de încărcare sau funcția de precondiționare a temperaturii este activată.Verde continuu: încărcare finalizată.FAULT
Roșu: defecțiune; încărcarea nu este permisă sau trebuie oprită imediat. Verificați ca totul să fie conectat corect și sistemul electric să nu prezinte defecțiuni.Dacă indicatorul luminos nu se stinge, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.În momentul conectării cablului de încărcare la o priză domestică, toți indicatorii luminoși se aprind pentru o perioadă scurtă de timp.Dacă niciun indicator luminos nu se aprinde, verificați întrerupătorul de circuit al prizei domestice:– Dacă întrerupătorul de circuit a fost declanșat, contactați un profesionist pentru a verifica dacă sistemul electric este compatibil și/sau pentru a efectua orice reparații necesare.– Dacă întrerupătorul de circuit nu a fost declanșat, opriți utilizarea cablului de încărcare și contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
Eticheta de pe unitatea de comandă - recomandări
Consultați manualul înainte de utilizare.

220

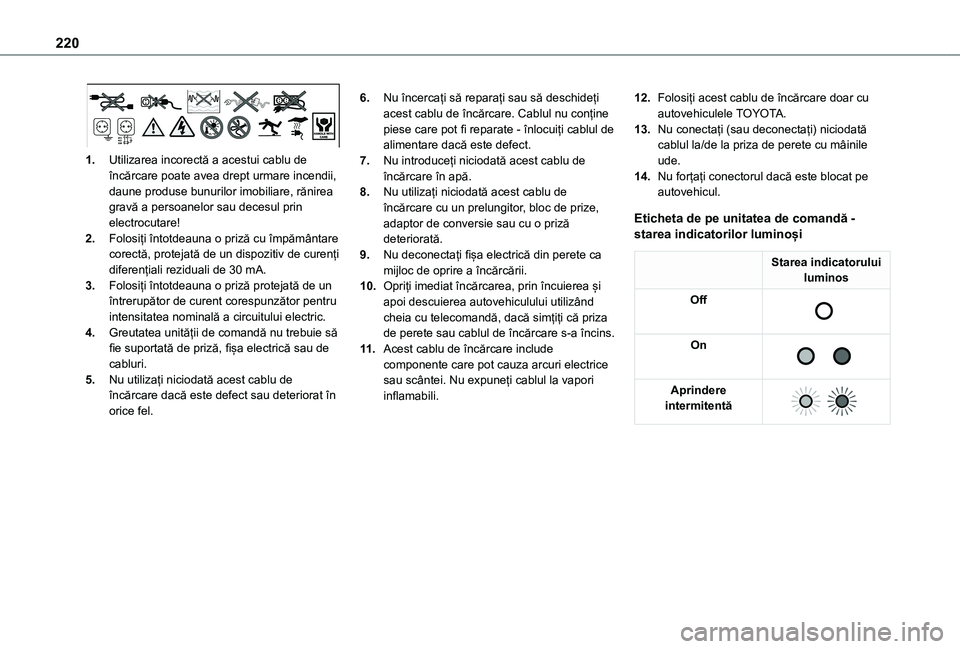

1.Utilizarea incorectă a acestui cablu de încărcare poate avea drept urmare incendii, daune produse bunurilor imobiliare, rănirea gravă a persoanelor sau decesul prin electrocutare!
2.Folosiți întotdeauna o priză cu împământare corectă, protejată de un dispozitiv de curenți diferențiali reziduali de 30 mA.
3.Folosiți întotdeauna o priză protejată de un întrerupător de curent corespunzător pentru intensitatea nominală a circuitului electric.
4.Greutatea unității de comandă nu trebuie să fie suportată de priză, fișa electrică sau de cabluri.
5.Nu utilizați niciodată acest cablu de încărcare dacă este defect sau deteriorat în orice fel.
6.Nu încercați să reparați sau să deschideți acest cablu de încărcare. Cablul nu conține piese care pot fi reparate - înlocuiți cablul de alimentare dacă este defect.
7.Nu introduceți niciodată acest cablu de încărcare în apă.
8.Nu utilizați niciodată acest cablu de încărcare cu un prelungitor, bloc de prize, adaptor de conversie sau cu o priză deteriorată.
9.Nu deconectați fișa electrică din perete ca mijloc de oprire a încărcării.
10.Opriți imediat încărcarea, prin încuierea și apoi descuierea autovehiculului utilizând cheia cu telecomandă, dacă simțiți că priza de perete sau cablul de încărcare s-a încins.
11 .Acest cablu de încărcare include componente care pot cauza arcuri electrice sau scântei. Nu expuneți cablul la vapori inflamabili.
12.Folosiți acest cablu de încărcare doar cu autovehiculele TOYOTA.
13.Nu conectați (sau deconectați) niciodată cablul la/de la priza de perete cu mâinile ude.
14.Nu forțați conectorul dacă este blocat pe autovehicul.
Eticheta de pe unitatea de comandă - starea indicatorilor luminoși
Starea indicatorului luminos
Off

On

Aprindere intermitentă
