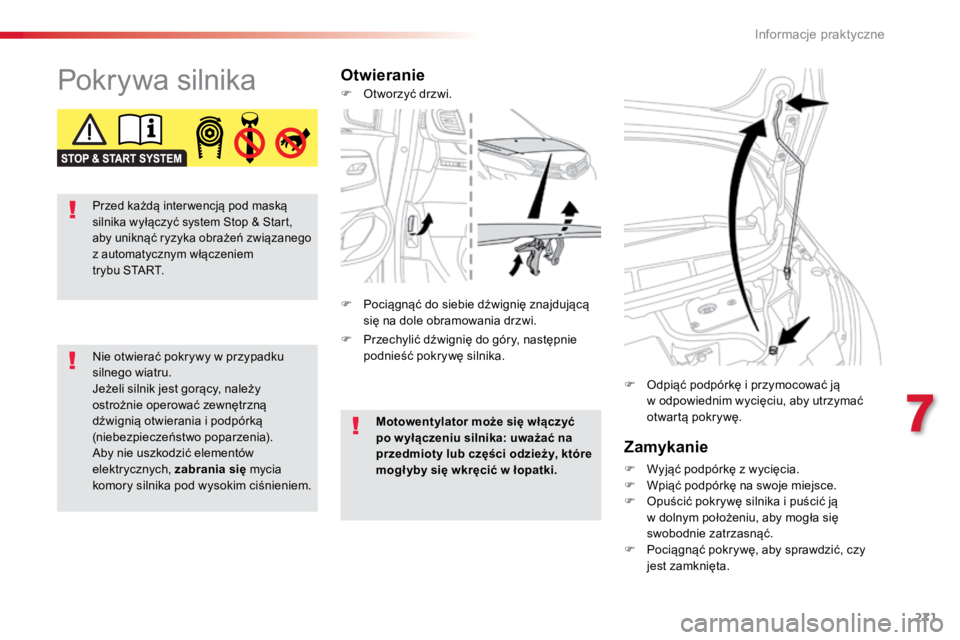

Pokrywa silnikaOtwieranieZamykanie
F Wyjąć podpórkę z wycięcia.
F Wpiąć podpórkę na swoje miejsce.
F Opuścić pokrywę silnika i puścić ją
w dolnym położeniu, aby mogła się
swobodnie zatrzasnąć.
F Pociągnąć pokrywę, aby sprawdzić, czy
jest zamknięta.
F
Odpiąć podpórkę i przymocować ją
w odpowiednim wycięciu, aby utrzymać
otwartą pokrywę.
Nie otwierać pokrywy w przypadku
silnego wiatru.
Jeżeli silnik jest gorący, należy
ostrożnie operować zewnętrzną
dźwignią otwierania i podpórką
(niebezpieczeństwo poparzenia).
Aby nie uszkodzić elementów
elektrycznych, zabrania się mycia
komory silnika pod wysokim ciśnieniem. Motowentylator może się włączyć
po w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w łopatki.
F
Przechylić dźwignię do góry, następnie
podnieść pokrywę silnika.
F
Otworzyć drzwi.
F Pociągnąć do siebie dźwignię znajdującą
się na dole obramowania drzwi.
Przed każdą inter wencją pod maską
silnika wyłączyć system Stop & Start,
aby uniknąć ryzyka obrażeń związanego
z automatycznym włączeniem
trybu START.
7
Informacje praktyczne

272
ProaceVerso_pl_Chap07_info-pratiques_ed01-2016
* Zależnie od silnika.

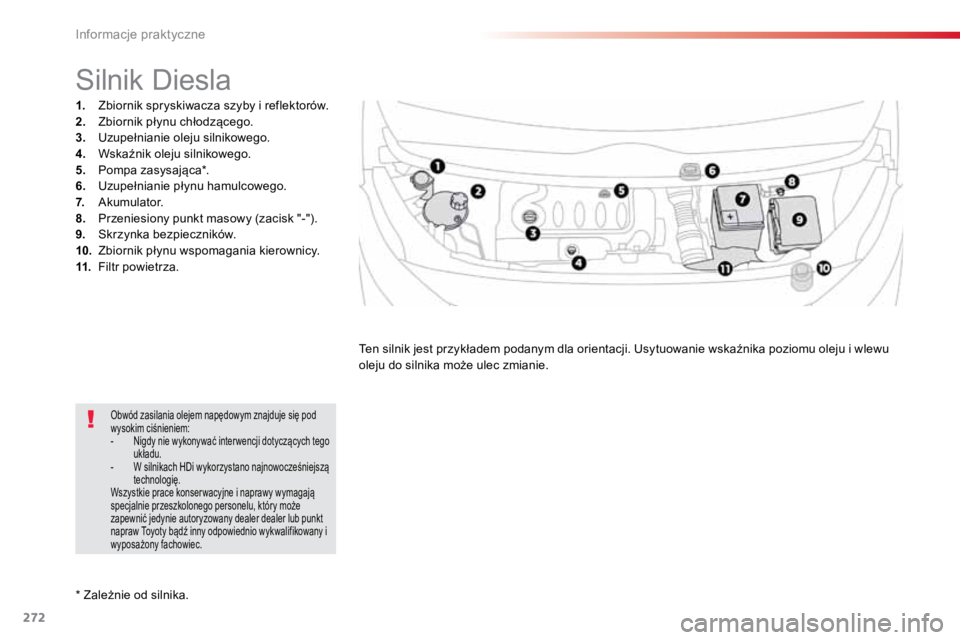

Silnik Diesla
1. Zbiornik spryskiwacza szyby i reflektorów.
2. Zbiornik płynu chłodzącego.
3. Uzupełnianie oleju silnikowego.
4. Wskaźnik oleju silnikowego.
5. Pompa zasysająca*.
6. Uzupełnianie płynu hamulcowego.
7. Akumulator.
8. Przeniesiony punkt masowy (zacisk "-").
9. Skrzynka bezpieczników.
10. Zbiornik płynu wspomagania kierownicy.
11. Filtr powietrza.
Ten silnik jest przykładem podanym dla orientacji. Usytuowanie wskaźnika poziomu oleju i wlewu
oleju do silnika może ulec zmianie.
Obwód zasilania olejem napędowym znajduje się pod
wysokim ciśnieniem:
- Nigdy nie wykonywać inter wencji dotyczących tego
układu.
- W silnikach HDi wykorzystano najnowocześniejszą
technologię.
Wszystkie prace konser wacyjne i naprawy wymagają
specjalnie przeszkolonego personelu, który może
zapewnić jedynie autoryzowany dealer dealer lub punkt
napraw Toyoty bądź inny odpowiednio wykwalifikowany i
wyposażony fachowiec.
Informacje praktyczne

273
ProaceVerso_pl_Chap07_info-pratiques_ed01-2016

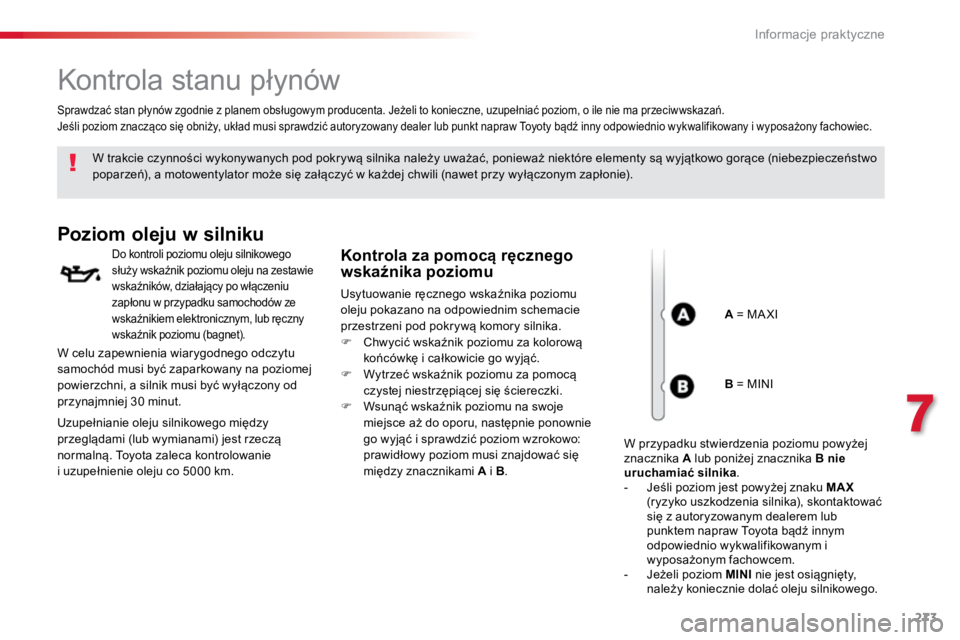

Kontrola stanu płynów
W trakcie czynności wykonywanych pod pokrywą silnika należy uważać, ponieważ niektóre elementy są wyjątkowo gorące (niebezpieczeństwo
poparzeń), a motowentylator może się załączyć w każdej chwili (nawet przy wyłączonym zapłonie).
Poziom oleju w silniku
Do kontroli poziomu oleju silnikowego
służy wskaźnik poziomu oleju na zestawie
wskaźników, działający po włączeniu
zapłonu w przypadku samochodów ze
wskaźnikiem elektronicznym, lub ręczny
wskaźnik poziomu (bagnet).Kontrola za pomocą ręcznego
wskaźnika poziomu
Usytuowanie ręcznego wskaźnika poziomu
oleju pokazano na odpowiednim schemacie
przestrzeni pod pokrywą komory silnika.
F Chwycić wskaźnik poziomu za kolorową
końcówkę i całkowicie go wyjąć.
F Wytrzeć wskaźnik poziomu za pomocą
czystej niestrzępiącej się ściereczki.
F Wsunąć wskaźnik poziomu na swoje
miejsce aż do oporu, następnie ponownie
go wyjąć i sprawdzić poziom wzrokowo:
prawidłowy poziom musi znajdować się
między znacznikami A i B.
Sprawdzać stan płynów zgodnie z planem obsługowym producenta. Jeżeli to konieczne, uzupełniać poziom, o ile nie ma przeciwwskazań.
Jeśli poziom znacząco się obniży, układ musi sprawdzić autoryzowany dealer lub punkt napraw Toyoty bądź inny odpowiednio wykwalifikowany i wyposażony fachowiec.
A = MA XI
W celu zapewnienia wiarygodnego odczytu
samochód musi być zaparkowany na poziomej
powierzchni, a silnik musi być wyłączony od
przynajmniej 30 minut.
Uzupełnianie oleju silnikowego między
przeglądami (lub wymianami) jest rzeczą
normalną. Toyota zaleca kontrolowanie
i uzupełnienie oleju co 5000 km. B = MINI
W przypadku stwierdzenia poziomu powyżej
znacznika A lub poniżej znacznika B nie
uruchamiać silnika .
- Jeśli poziom jest powyżej znaku MAX
(ryzyko uszkodzenia silnika), skontaktować
się z autoryzowanym dealerem lub
punktem napraw Toyota bądź innym
odpowiednio wykwalifikowanym i
wyposażonym fachowcem.
- Jeżeli poziom MINI nie jest osiągnięty,
należy koniecznie dolać oleju silnikowego.
7
Informacje praktyczne

274
ProaceVerso_pl_Chap07_info-pratiques_ed01-2016
Parametry oleju
Przed uzupełnieniem bądź wymianą
oleju należy sprawdzić, czy dany olej jest
dostosowany do danego silnika oraz spełnia
wymagania producenta.
Uzupełnianie poziomu oleju w silniku
Usytuowanie wlewu oleju do silnika pokazano
na odpowiednim schemacie przestrzeni pod
pokrywą komory silnika.
F Odkręcić korek zbiornika w celu uzyskania
dostępu do wlewu.
F Wlać olej małymi porcjami, uważając, aby
go nie rozpryskiwać na elementy silnika
(ryzyko pożaru).
F Przed sprawdzeniem poziomu za pomocą
ręcznego wskaźnika poziomu należy
poczekać kilka minut.
F Uzupełnić poziom, jeżeli jest to konieczne.
F Po sprawdzeniu poziomu dokładnie
zakręcić korek zbiornika i umieścić
wskaźnik poziomu na swoim miejscu.
Po 30 minutach od chwili uzupełnienia
stanu oleju można skontrolować poziom
za pomocą wskaźnika w zestawie
wskaźników po uprzednim włączeniu
zapłonu.
Wymiana oleju
W celu uzyskania informacji o częstotliwości
wykonywania tej operacji należy odwołać się
do planu obsługowego producenta.
Aby zapewnić sprawność silnika i systemów
ograniczających emisję spalin, nigdy nie
stosować dodatków do oleju silnikowego.
Poziom płynu powinien znajdować
się w pobliżu oznaczenia "MA XI".
W innym wypadku należy sprawdzić
zużycie klocków hamulcowych.
Poziom płynu hamulcowego
Wymiana płynu hamulcowego
Zgodnie ze wskazaniami podanymi w planie
obsługowym producenta.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Poziom płynu
chłodzącego
Poziom tego płynu powinien
znajdować się w pobliżu oznaczenia
"MA XI", lecz nigdy go nie przekraczać.
Ponieważ układ chłodzenia działa pod
ciśnieniem, należy odczekać co najmniej godzinę
od wyłączenia silnika przed odkręceniem korka.
Aby uniknąć poparzenia, odkręcić korek o dwa
obroty, co spowoduje spadek ciśnienia. Gdy
ciśnienie spadnie, odkręcić korek i uzupełnić
poziom płynu. Motowentylator może się włączyć po
w yłączeniu silnika: uważać na przedmioty
lub części odzieży, które mogł yby się
wkręcić w łopatki.
Gdy silnik jest ciepły, temperatura płynu
chłodzącego jest regulowana przez motowentylator.
Należy regularnie sprawdzać poziom płynu
chłodzącego w zależności od eksploatacji
samochodu (co 5000 km / 3 miesiące) jeśli
to konieczne, uzupełnić poziom płynem
zalecanym przez producenta.
Uzupełnianie poziomu tego płynu między
dwoma przeglądami jest normalne.
Poziom płynu układu
kierowniczego ze wspomaganiem
Poziom płynu powinien znajdować
się w pobliżu oznaczenia "MA XI".
Aby to sprawdzić, odkręcić korek
przy zimnym silniku.
Informacje praktyczne

275
ProaceVerso_pl_Chap07_info-pratiques_ed01-2016
Wymiana płynu chłodzącego
Płyn ten nie wymaga wymiany.
Charakterystyka płynu
Płyn ten musi spełniać wymagania producenta.Kontrolę i uzupełnianie należy
obowiązkowy wykonywać, gdy silnik
jest zimny.
Za niski poziom może spowodować
poważne uszkodzenia silnika.
Gdy temperatura zewnętrzna jest
wysoka, zaleca się pozostawienie
silnika pracującego przez 1 do 2 minut
po zatrzymaniu samochodu, aby
ułatwić jego schłodzenie.
Unikać dłuższego kontaktu zużytego
oleju i płynów ze skórą.
Większość płynów jest szkodliwa dla
zdrowia i bardzo korozyjna.
Nie należy wylewać zużytego oleju
i płynów do ścieków lub na podłoże.
Przepracowany olej należy dostarczyć do
autoryzowanego dealera lub punktu napraw Toyoty
bądź innego odpowiednio wykwalifikowanego
i wyposażonego fachowca (we Francji) albo do
właściwego punktu zbiórki takich odpadów.
Zużyte oleje i płyny
Uzupełnienie
Ten dodatek musi uzupełnić autoryzowany
dealer lub punkt napraw Toyoty bądź inny
odpowiednio wykwalifikowany i wyposażony
fachowiec.
Poziom dodatku do oleju
napędowego (diesel
z filtrem cząstek stałych)
Minimalny poziom dodatku
sygnalizowany jest zapaleniem się
tej kontrolki, któremu towarzyszy
sygnał dźwiękowy oraz komunikat
na wyświetlaczu w zestawie
wskaźników.
Charakterystyka płynu
Aby zapewnić optymalną skuteczność
czyszczenia i uniknąć zamarzania, nie należy
uzupełniać ani zastępować płynu wodą.
Poziom płynu spryskiwaczy
szyb i spryskiwaczy reflektorów
W pojazdach wyposażonych
w spryskiwacze reflektorów minimalny
poziom płynu sygnalizowany jest
poprzez sygnał dźwiękowy oraz
komunikat na wyświetlaczu w zestawie
wskaźników.
Przy najbliższym zatrzymaniu
samochodu uzupełnić poziom.
W warunkach zimowych zaleca się używanie
płynu na bazie alkoholu etylowego albo
metanolu.
7
Informacje praktyczne

276
ProaceVerso_pl_Chap07_info-pratiques_ed01-2016
Kontrole
Akumulator 12 V
Akumulator jest bezobsługowy.
Mimo wszystko należy regularnie
sprawdzać czystość i dokręcenie
klem (w wersjach bez złącza
zaciskowego).Terminy wymiany tych elementów
znajdują się w planie obsługowym
producenta.
Filtr powietrza i filtr kabiny
Wymieniać filtr oleju przy każdej
wymianie oleju silnika.
Terminy wymiany tego elementu
znajdują się w planie obsługowym
producenta.
Filtr olejuFiltr cząstek stałych (diesel)
Początek nasycenia filtra cząstek
stałych jest sygnalizowany
zapaleniem się na chwilę tej kontrolki
i pojawieniem się komunikatu na
ekranie wielofunkcyjnym.
Gdy tylko warunki na drodze na to
pozwolą, wykonać regenerację filtra,
jadąc z prędkością co najmniej 60 km/h
do momentu zgaśnięcia kontrolki.
Jeżeli kontrolka pozostaje zapalona, to
znaczy, że brakuje dodatku.
Więcej informacji na temat Kontroli
poziomów pł ynów zawiera
odpowiednia rubryka.
W nowym samochodzie pier wszym
operacjom regeneracji filtra cząstek
stałych może towarzyszyć zapach
"spalenizny", co jest zjawiskiem
całkowicie normalnym.
Po dłuższej jeździe z małą prędkością
lub na niskich obrotach można
zauważyć wydobywanie się pary
wodnej z układu wydechowego podczas
przyspieszania. Nie ma to żadnego
wpływu na zachowanie samochodu ani
na środowisko naturalne.
Jeżeli nie ma innych zaleceń, należy kontrolować elementy zgodnie z planem obsługowym
producenta i w zależności od silnika pojazdu.
W innym przypadku, musi je sprawdzić autoryzowany dealer lub punkt napraw Toyoty bądź inny
odpowiednio wykwalifikowany i wyposażony fachowiec.
Dodatkowe informacje oraz środki ostrożności,
które należy zastosować przed przystąpieniem
do prac związanych z Akumulatorem 12 V
,
zawiera odpowiednia rubryka. W zależności od warunków zewnętrznych
(zapylenie atmosfery...) oraz eksploatacji
samochodu ( jazda miejska...) filtr y należy
w ymieniać dwa razy częściej
.
Zanieczyszczony filtr kabiny może zmniejszyć
wydajność klimatyzacji oraz stać się źródłem
nieprzyjemnych zapachów.
Wersje wyposażone w system Stop &
Start posiadają akumulator ołowiowy
12 V o specjalnej technologii
i parametrach.
Jego wymianę może wykonać tylko
autoryzowany dealer lub punkt
napraw Toyoty bądź inny odpowiednio
wykwalifikowany i wyposażony
fachowiec.
Informacje praktyczne

277
ProaceVerso_pl_Chap07_info-pratiques_ed01-2016

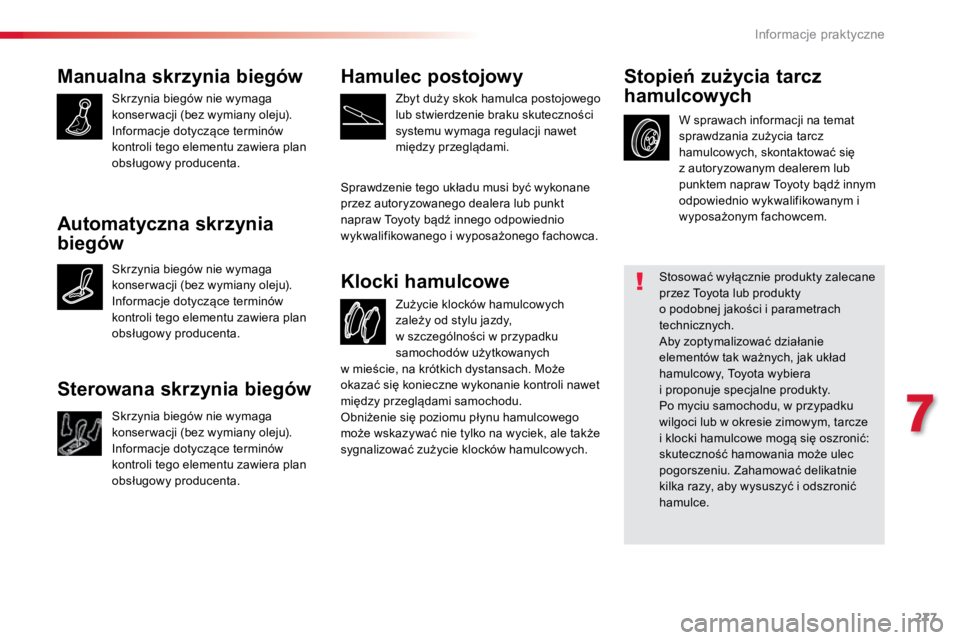

Manualna skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.Zużycie klocków hamulcowych
zależy od stylu jazdy,
w szczególności w przypadku
samochodów użytkowanych
Klocki hamulcowe
W sprawach informacji na temat
sprawdzania zużycia tarcz
hamulcowych, skontaktować się
z autoryzowanym dealerem lub
punktem napraw Toyoty bądź innym
odpowiednio wykwalifikowanym i
wyposażonym fachowcem.
Stopień zużycia tarcz
hamulcowych
Stosować wyłącznie produkty zalecane
przez Toyota lub produkty
o podobnej jakości i parametrach
technicznych.
Aby zoptymalizować działanie
elementów tak ważnych, jak układ
hamulcowy, Toyota wybiera
i proponuje specjalne produkty.
Po myciu samochodu, w przypadku
wilgoci lub w okresie zimowym, tarcze
i klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie
kilka razy, aby wysuszyć i odszronić
hamulce.
Hamulec postojowy
Zbyt duży skok hamulca postojowego
lub stwierdzenie braku skuteczności
systemu wymaga regulacji nawet
między przeglądami.
Sprawdzenie tego układu musi być wykonane
przez autoryzowanego dealera lub punkt
napraw Toyoty bądź innego odpowiednio
wykwalifikowanego i wyposażonego fachowca.
w mieście, na krótkich dystansach. Może
okazać się konieczne wykonanie kontroli nawet
między przeglądami samochodu.
Obniżenie się poziomu płynu hamulcowego
może wskazywać nie tylko na wyciek, ale także
sygnalizować zużycie klocków hamulcowych.
Automatyczna skrzynia
biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.
Sterowana skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.
7
Informacje praktyczne

278
ProaceVerso_pl_Chap07_info-pratiques_ed01-2016

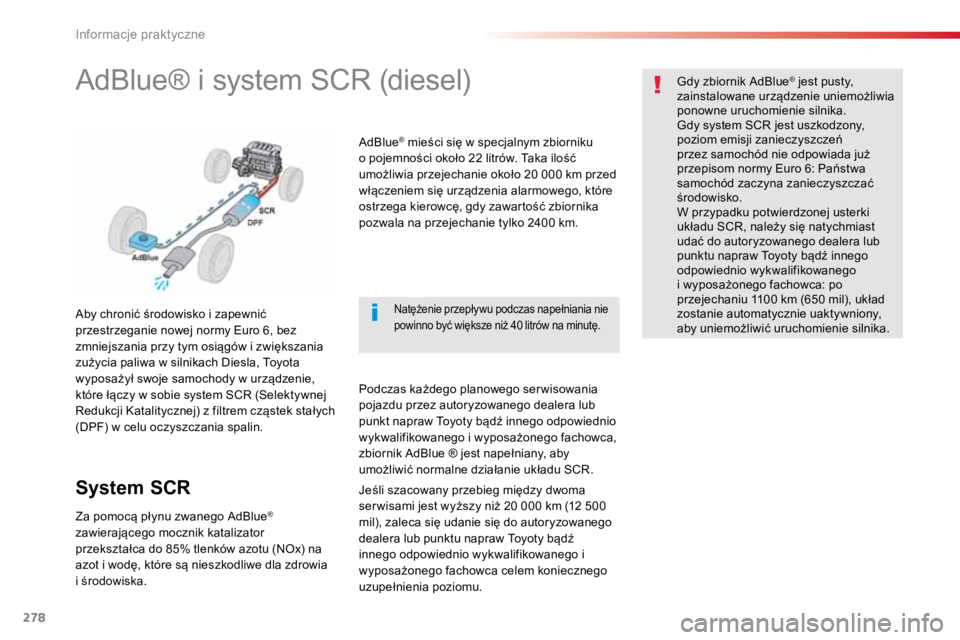

AdBlue® i system SCR (diesel)
Aby chronić środowisko i zapewnić
przestrzeganie nowej normy Euro 6, bez
zmniejszania przy tym osiągów i zwiększania
zużycia paliwa w silnikach Diesla, Toyota
wyposażył swoje samochody w urządzenie,
które łączy w sobie system SCR (Selektywnej
Redukcji Katalitycznej) z filtrem cząstek stałych
(DPF) w celu oczyszczania spalin.
System SCR
Za pomocą płynu zwanego AdBlue®
zawierającego mocznik katalizator
przekształca do 85% tlenków azotu (NOx) na
azot i wodę, które są nieszkodliwe dla zdrowia
i środowiska. AdBlue
® mieści się w specjalnym zbiorniku
o pojemności około 22 litrów. Taka ilość
umożliwia przejechanie około 20 000 km przed
włączeniem się urządzenia alarmowego, które
ostrzega kierowcę, gdy zawartość zbiornika
pozwala na przejechanie tylko 2400 km.
Podczas każdego planowego ser wisowania
pojazdu przez autoryzowanego dealera lub
punkt napraw Toyoty bądź innego odpowiednio
wykwalifikowanego i wyposażonego fachowca,
zbiornik AdBlue ® jest napełniany, aby
umożliwić normalne działanie układu SCR. Gdy zbiornik AdBlue
® jest pusty,
zainstalowane urządzenie uniemożliwia
ponowne uruchomienie silnika.
Gdy system SCR jest uszkodzony,
poziom emisji zanieczyszczeń
przez samochód nie odpowiada już
przepisom normy Euro 6: Państwa
samochód zaczyna zanieczyszczać
środowisko.
W przypadku potwierdzonej usterki
układu SCR, należy się natychmiast
udać do autoryzowanego dealera lub
punktu napraw Toyoty bądź innego
odpowiednio wykwalifikowanego
i wyposażonego fachowca: po
przejechaniu 1100 km (650 mil), układ
zostanie automatycznie uaktywniony,
aby uniemożliwić uruchomienie silnika.
Natężenie przepływu podczas napełniania nie
powinno być większe niż 40 litrów na minutę.
Jeśli szacowany przebieg między dwoma
ser wisami jest wyższy niż 20 000 km (12 500
mil), zaleca się udanie się do autoryzowanego
dealera lub punktu napraw Toyoty bądź
innego odpowiednio wykwalifikowanego i
wyposażonego fachowca celem koniecznego
uzupełnienia poziomu.
Informacje praktyczne

279
ProaceVerso_pl_Chap07_info-pratiques_ed01-2016
Uzupełnianie AdBlue®
Napełnienie zbiornika AdBlue® jest częścią
rutynowego ser wisowania pojazdu przez
autoryzowanego dealera lub punkt napraw Toyota
bądź innego odpowiednio wykwalifikowanego i
wyposażonego fachowca.
Niemniej jednak, biorąc pod uwagę pojemność
zbiornika, może się okazać, że konieczne będzie
uzupełnienie płynu między dwoma przeglądami,
zwłaszcza jeżeli sygnalizuje to alarm (wskaźniki i
komunikat).
Można udać się do autoryzowanego dealera lub
punktu napraw Toyoty bądź innego odpowiednio
wykwalifikowanego i wyposażonego fachowca.
Jeżeli planują Państwo wykonanie tej operacji we
własnym zakresie, prosimy o uważne przeczytanie
następujących ostrzeżeń.
Środki ostrożności związane z użytkowaniem
Przechowywać AdBlue® poza zasięgiem
dzieci, w oryginalnym pojemniku.
Nigdy nie przelewać AdBlue
® do innego
pojemnika: utraciłby wówczas swoją
czystość. Używać wyłącznie płynu AdBlue
® zgodnego

z normą ISO 22241.
Nigdy nie rozcieńczać AdBlue
® wodą.
Nigdy nie wlewać AdBlue® do zbiornika
oleju napędowego.
Wlewanie z butelki niekapiącej upraszcza
uzupełnianie poziomu. Butelki o pojemności
1,89 litra (pół galonu amerykańskiego) można
otrzymać u autoryzowanego dealera lub w punkcie
napraw Toyoty bądź u innego odpowiednio
wykwalifikowanego i wyposażonego fachowca.
Nigdy nie uzupełniać dodatku
z dystrybutora AdBlue® przeznaczonego
do użytku ciężarówek.
AdBlue
® jest roztworem na bazie mocznika.
Płyn ten jest niepalny, bezbar wny i bez
zapachu ( jeżeli jest przechowywany
w chłodnym miejscu).
W razie kontaktu ze skórą przemyć skażone
miejsce bieżącą wodą i mydłem. W razie
kontaktu z oczami przemywać natychmiast
i obficie bieżącą wodą albo roztworem
do przemywania oczu przez co najmniej
15 minut. W przypadku uczucia pieczenia albo
utrzymującego się podrażnienia zasięgnąć
porady lekarza.
W razie połknięcia przepłukać natychmiast
usta czystą wodą, a następnie wypić dużą jej
ilość.
W pewnych warunkach (np. przy wysokiej
temperaturze) nie można wykluczyć ryzyka
wydzielania się amoniaku: nie wdychać płynu.
Opary amoniaku działają drażniąco na błony
śluzowe (oczy, nos i gardło).
Ważne
Jeżeli zbiornik AdBlue
® w samochodzie
został całkowicie opróżniony (co
potwierdzają komunikaty alarmowe
i niemożność ponownego rozruchu
silnika), należy koniecznie uzupełnić
ilością co najmniej 3,8 litra (czyli dwoma
pojemnikami po 1,89 litra).
7
Informacje praktyczne

280
ProaceVerso_pl_Chap07_info-pratiques_ed01-2016
Zalecenia dotyczące przechowywania
Nie przechowywać pojemników
AdBlue® w samochodzie.
AdBlue
® zamarza w przybliżeniu poniżej
-11°C i ulega degradacji od 25°C. Zaleca
się przechowywanie pojemników w miejscu
chłodnym i zabezpieczonym przed bezpośrednim
oddziaływaniem promieni słonecznych.
W tych warunkach płyn można przechowywać co
najmniej przez rok.
Jeżeli płyn zamarzł, będzie mógł być on użyty po
całkowitym rozmrożeniu na powietrzu
w temperaturze otoczenia.

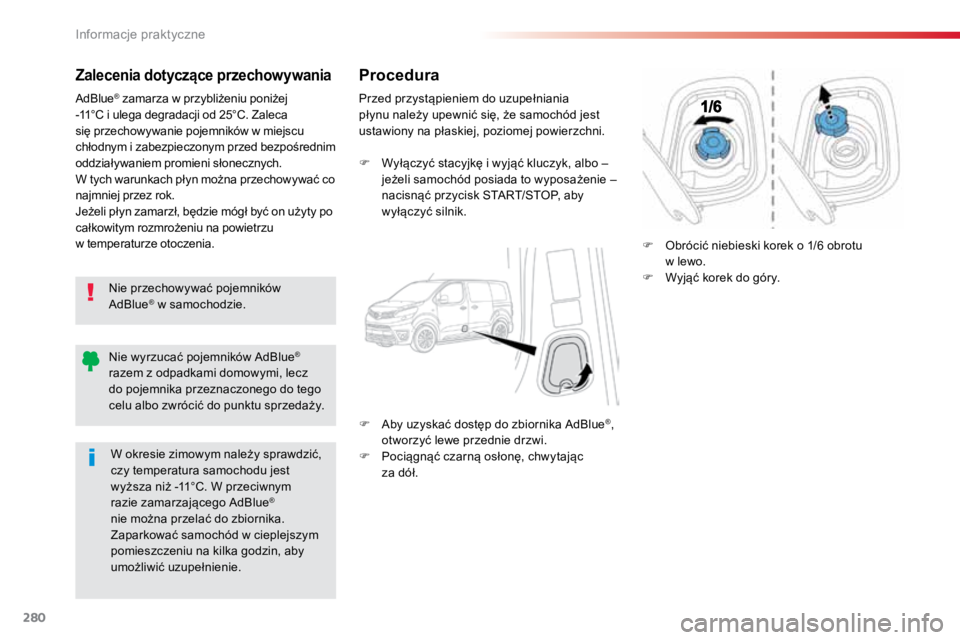

Procedura
Przed przystąpieniem do uzupełniania
płynu należy upewnić się, że samochód jest
ustawiony na płaskiej, poziomej powierzchni.
F Wyłączyć stacyjkę i wyjąć kluczyk, albo –
jeżeli samochód posiada to wyposażenie –
nacisnąć przycisk START/STOP, aby
wyłączyć silnik.
F Aby uzyskać dostęp do zbiornika AdBlue
®,
otworzyć lewe przednie drzwi.
F Pociągnąć czarną osłonę, chwytając
za dół. F
Obrócić niebieski korek o 1/6 obrotu
w lewo.
F Wyjąć korek do góry.
Nie wyrzucać pojemników AdBlue
®
razem z odpadkami domowymi, lecz
do pojemnika przeznaczonego do tego
celu albo zwrócić do punktu sprzedaży.
W okresie zimowym należy sprawdzić,
czy temperatura samochodu jest
wyższa niż -11°C. W przeciwnym
razie zamarzającego AdBlue
®
nie można przelać do zbiornika.
Zaparkować samochód w cieplejszym
pomieszczeniu na kilka godzin, aby
umożliwić uzupełnienie.
Informacje praktyczne
