Praktische Tipps
Proace_Verso_de_Chap07_info-pratiques_ed01-2016

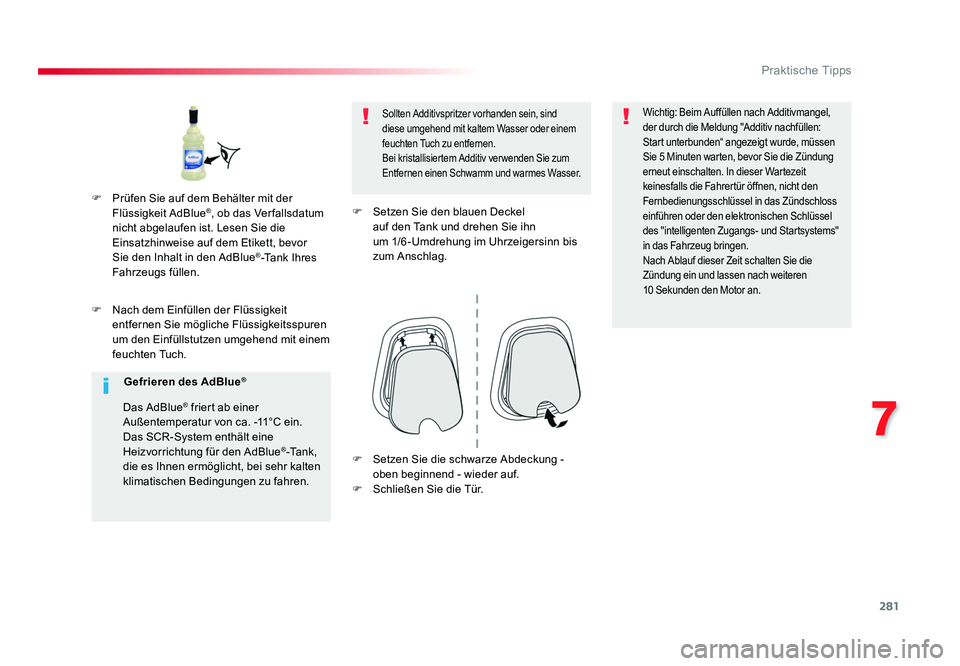

F Nach dem Einfüllen der Flüssigkeit entfernen Sie mögliche Flüssigkeitsspuren
um den Einfüllstutzen umgehend mit einem
feuchten Tuch.
Sollten Additivspritzer vorhanden sein, sind
diese umgehend mit kaltem Wasser oder einem
feuchten Tuch zu entfernen.
Bei kristallisiertem Additiv verwenden Sie zum
Entfernen einen Schwamm und warmes Wasser.
F Setzen Sie den blauen Deckel auf den Tank und drehen Sie ihn
um 1/6 -Umdrehung im Uhrzeigersinn bis
zum Anschlag.
Wichtig: Beim Auffüllen nach Additivmangel,
der durch die Meldung "Additiv nachfüllen:
Start unterbunden“ angezeigt wurde, müssen
Sie 5 Minuten warten, bevor Sie die Zündung
erneut einschalten. In dieser Wartezeit
keinesfalls die Fahrertür öffnen, nicht den
Fernbedienungsschlüssel in das Zündschloss
einführen oder den elektronischen Schlüssel
des "intelligenten Zugangs- und Startsystems"
in das Fahrzeug bringen.
Nach Ablauf dieser Zeit schalten Sie die
Zündung ein und lassen nach weiteren
10 Sekunden den Motor an.
F Prüfen Sie auf dem Behälter mit der Flüssigkeit AdBlue®, ob das Verfallsdatum
nicht abgelaufen ist. Lesen Sie die
Einsatzhinweise auf dem Etikett, bevor
Sie den Inhalt in den AdBlue
®-Tank Ihres
Fahrzeugs füllen.
Gefrieren des AdBlue
®
Das AdBlue® friert ab einer
Außentemperatur von ca. -11°C ein.
Das SCR-System enthält eine
Heizvorrichtung für den AdBlue
®-Ta n k ,
die es Ihnen ermöglicht, bei sehr kalten
klimatischen Bedingungen zu fahren. F Setzen Sie die schwarze Abdeckung -
oben beginnend - wieder auf.
F Schließen Sie die Tür.
Proace_Verso_de_Chap07_info-pratiques_ed01-2016.indd 28129/07/2016 12:20

282
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016

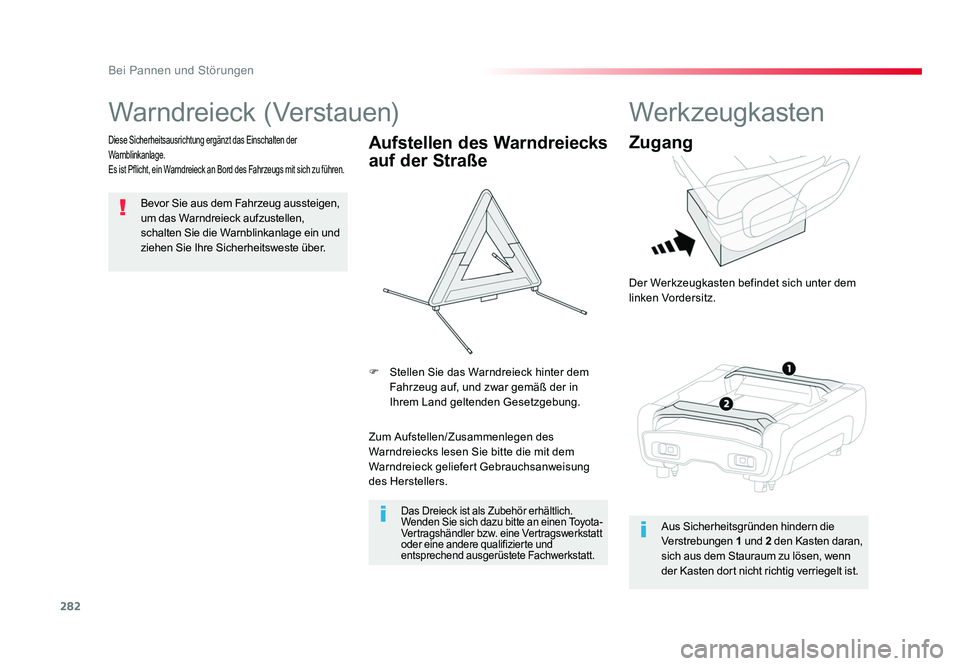

Warndreieck (Verstauen)
Bevor Sie aus dem Fahrzeug aussteigen,
um das Warndreieck aufzustellen,
schalten Sie die Warnblinkanlage ein und
ziehen Sie Ihre Sicherheitsweste über.
Diese Sicherheitsausrichtung ergänzt das Einschalten der
Warnblinkanlage.
Es ist Pflicht, ein Warndreieck an Bord des Fahrzeugs mit sich zu führen.Aufstellen des Warndreiecks
auf der Straße
Zum Aufstellen/Zusammenlegen des
Warndreiecks lesen Sie bitte die mit dem
Warndreieck geliefert Gebrauchsanweisung
des Herstellers. F Stellen Sie das Warndreieck hinter dem Fahrzeug auf, und zwar gemäß der in
Ihrem Land geltenden Gesetzgebung.
Das Dreieck ist als Zubehör erhältlich.
Wenden Sie sich dazu bitte an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt
oder eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt.
Werkzeugkasten
Zugang
Der Werkzeugkasten befindet sich unter dem
linken Vordersitz.
Aus Sicherheitsgründen hindern die
Verstrebungen 1 und 2 den Kasten daran,
sich aus dem Stauraum zu lösen, wenn
der Kasten dort nicht richtig verriegelt ist.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 28201/08/2016 18:07

283
8
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016
Verstauen

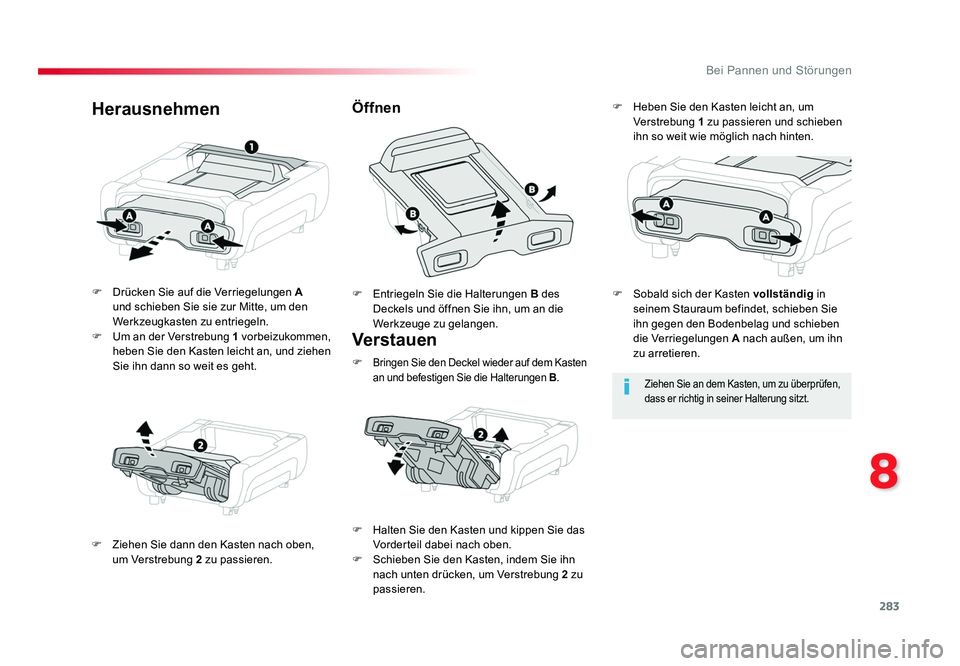

F Drücken Sie auf die Verriegelungen A
und schieben Sie sie zur Mitte, um den
Werkzeugkasten zu entriegeln.
F Um an der Verstrebung 1 vorbeizukommen,
heben Sie den Kasten leicht an, und ziehen
Sie ihn dann so weit es geht.
F Ziehen Sie dann den Kasten nach oben, um Verstrebung 2 zu passieren. F
Entriegeln Sie die Halterungen B des
Deckels und öffnen Sie ihn, um an die
Werkzeuge zu gelangen.
ÖffnenHerausnehmen
Ziehen Sie an dem Kasten, um zu überprüfen,
dass er richtig in seiner Halterung sitzt.
F Halten Sie den Kasten und kippen Sie das
Vorderteil dabei nach oben.
F Schieben Sie den Kasten, indem Sie ihn nach unten drücken, um Verstrebung 2 zu
passieren. F Heben Sie den Kasten leicht an, um
Verstrebung 1 zu passieren und schieben
ihn so weit wie möglich nach hinten.
F
Bringen Sie den Deckel wieder auf dem Kasten
an und befestigen Sie die Halterungen B.
F Sobald sich der Kasten vollständig in
seinem Stauraum befindet, schieben Sie
ihn gegen den Bodenbelag und schieben
die Verriegelungen A nach außen, um ihn
zu arretieren.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 28301/08/2016 18:07

284
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016
Wenn Ihr Fahrzeug mit einem
provisorischen Reifenpannenset
ausgestattet ist
1. 12V-Kompressor
Enthält ein Dichtmittel zur provisorischen
Instandsetzung des Reifens und ermöglicht
die Regulierung des Reifendrucks.
2. Abschleppöse
Wenn Ihr Fahrzeug
mit einem Reserverad
ausgestattet ist
1. Radschlüssel
Ermöglicht den Ausbau der
Befestigungsschrauben des Fahrzeugs und
das Anheben/Absenken des Wagenhebers.
2. Wagenheber
Ermöglicht das Anheben des Fahrzeugs.
3. Werkzeug zum Abziehen der Radkappen/
Zierkappen
Wenn Ihr Fahrzeug damit ausgestattet ist,
ermöglicht es den Ausbau der Radkappen
auf den Aluminiumrädern oder der
Zierkappe bei Stahlrädern.
4. Steckschlüsseleinsatz für
Diebstahlschutzmuttern
Zur Anpassung des Radschlüssels an die speziellen Diebstahlschutzschrauben.
5. Abschleppöse Diese Werkzeuge sind speziell für ihr
Fahrzeug bestimmt und können je nach
Ausstattung variieren. Verwenden Sie
sie nicht für andere Zwecke.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 28401/08/2016 18:07

285
8
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016

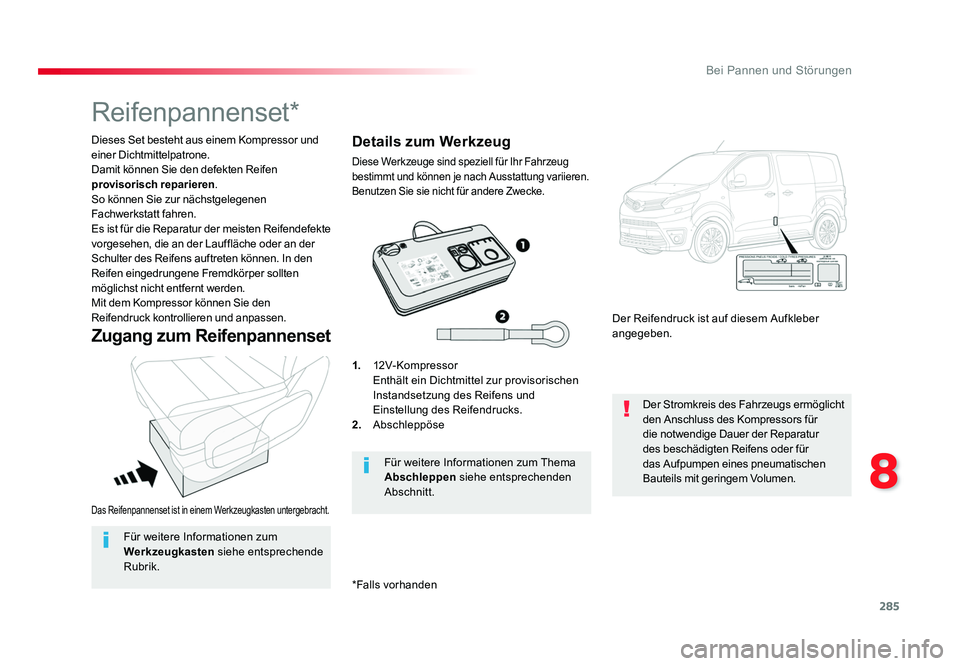

Das Reifenpannenset ist in einem Werkzeugkasten untergebracht.
Dieses Set besteht aus einem Kompressor und
einer Dichtmittelpatrone.
Damit können Sie den defekten Reifen
provisorisch reparieren.
So können Sie zur nächstgelegenen
Fachwerkstatt fahren.
Es ist für die Reparatur der meisten Reifendefekte
vorgesehen, die an der Lauffläche oder an der
Schulter des Reifens auftreten können. In den
Reifen eingedrungene Fremdkörper sollten
möglichst nicht entfernt werden.
Mit dem Kompressor können Sie den
Reifendruck kontrollieren und anpassen.
Reifenpannenset*
Zugang zum Reifenpannenset
1. 12V-Kompressor
Enthält ein Dichtmittel zur provisorischen
Instandsetzung des Reifens und
Einstellung des Reifendrucks.
2. Abschleppöse Der Reifendruck ist auf diesem Aufkleber
angegeben.
Der Stromkreis des Fahrzeugs ermöglicht
den Anschluss des Kompressors für
die notwendige Dauer der Reparatur
des beschädigten Reifens oder für
das Aufpumpen eines pneumatischen
Bauteils mit geringem Volumen.
Für weitere Informationen zum Thema
Abschleppen
siehe entsprechenden
Abschnitt.
Details zum Werkzeug
Diese Werkzeuge sind speziell für Ihr Fahrzeug
bestimmt und können je nach Ausstattung variieren.
Benutzen Sie sie nicht für andere Zwecke.
Für weitere Informationen zum
Werkzeugkasten siehe entsprechende
Rubrik.
*Falls vorhanden
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 28501/08/2016 18:07

286
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016

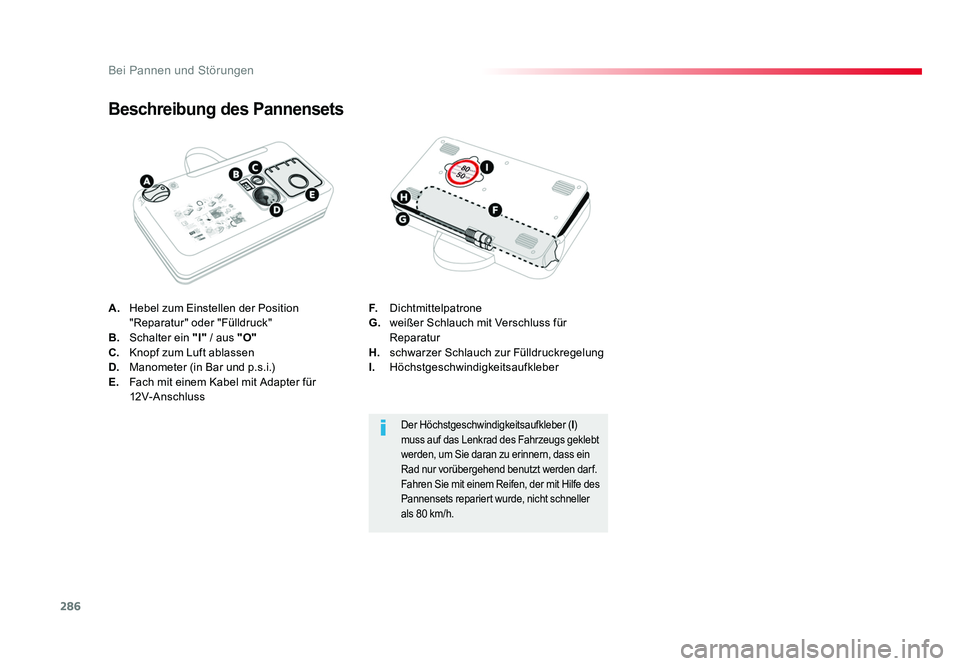

A. Hebel zum Einstellen der Position
"Reparatur" oder "Fülldruck"
B. Schalter ein "I" / aus "O"
C. Knopf zum Luft ablassen
D. Manometer (in Bar und p.s.i.)
E. Fach mit einem Kabel mit Adapter für
12V-Anschluss
Beschreibung des Pannensets
F. Dichtmittelpatrone
G. weißer Schlauch mit Verschluss für
Reparatur
H. schwarzer Schlauch zur Fülldruckregelung
I. Höchstgeschwindigkeitsaufkleber
Der Höchstgeschwindigkeitsaufkleber ( I)
muss auf das Lenkrad des Fahrzeugs geklebt
werden, um Sie daran zu erinnern, dass ein
Rad nur vorübergehend benutzt werden darf.
Fahren Sie mit einem Reifen, der mit Hilfe des
Pannensets repariert wurde, nicht schneller
als 80 km/h.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 28601/08/2016 18:07

287
8
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016

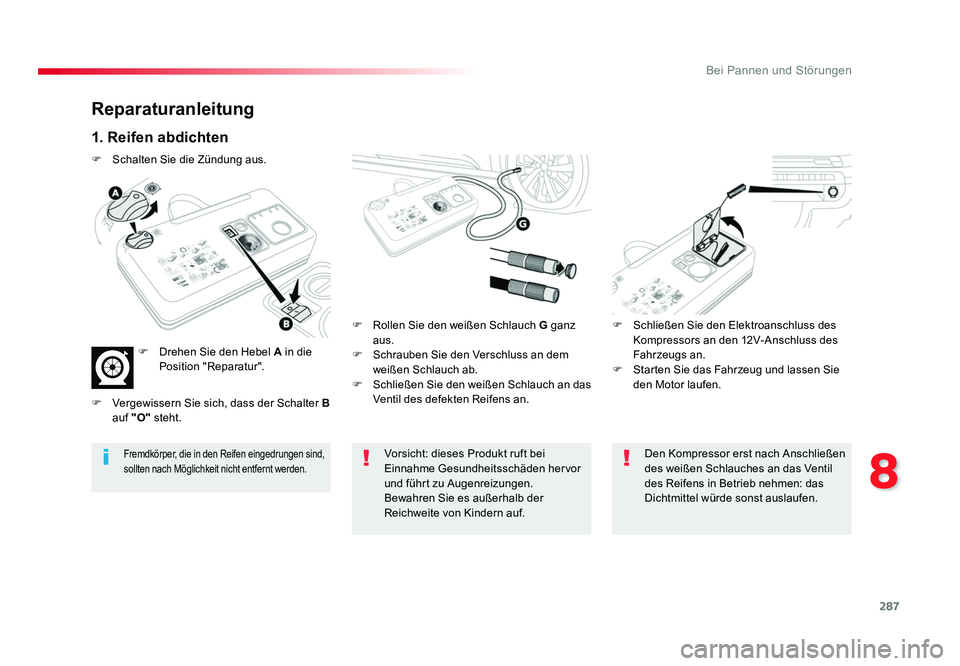

Reparaturanleitung
1. Reifen abdichten
F Rollen Sie den weißen Schlauch G ganz aus.
F Schrauben Sie den Verschluss an dem weißen Schlauch ab.
F Schließen Sie den weißen Schlauch an das
Ventil des defekten Reifens an. F
Schließen Sie den Elektroanschluss des
Kompressors an den 12V-Anschluss des
Fahrzeugs an.
F Starten Sie das Fahrzeug und lassen Sie den Motor laufen.
Vorsicht: dieses Produkt ruft bei
Einnahme Gesundheitsschäden hervor
und führt zu Augenreizungen.
Bewahren Sie es außerhalb der
Reichweite von Kindern auf.
Fremdkörper, die in den Reifen eingedrungen sind,
sollten nach Möglichkeit nicht entfernt werden.Den Kompressor erst nach Anschließen
des weißen Schlauches an das Ventil
des Reifens in Betrieb nehmen: das
Dichtmittel würde sonst auslaufen.
F Schalten Sie die Zündung aus.
F Drehen Sie den Hebel A in die
Position "Reparatur".
F Vergewissern Sie sich, dass der Schalter B
auf "O" steht.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 28701/08/2016 18:07

288
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016

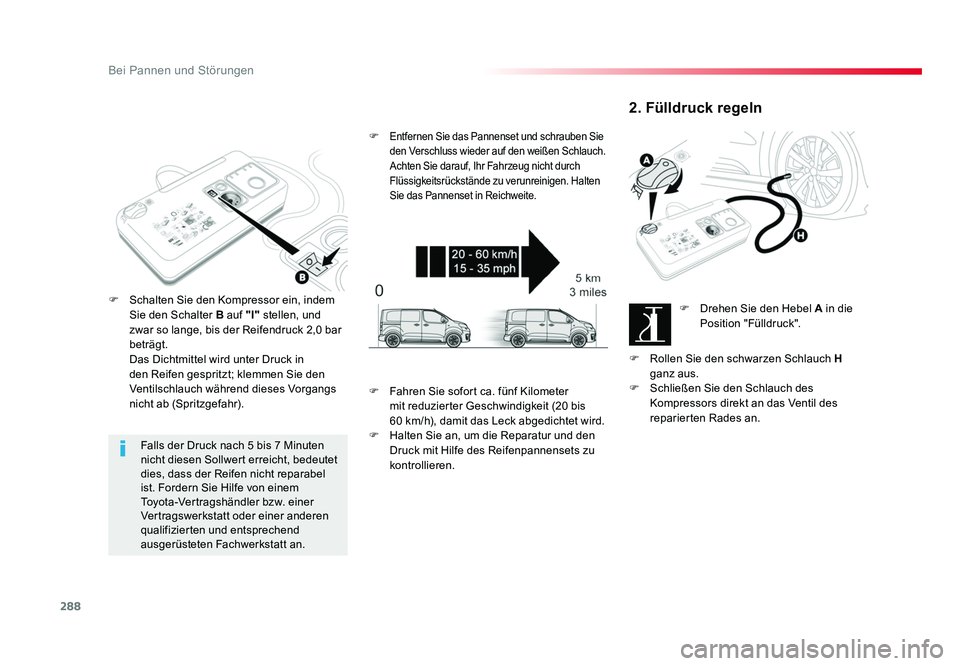

Falls der Druck nach 5 bis 7 Minuten
nicht diesen Sollwert erreicht, bedeutet
dies, dass der Reifen nicht reparabel
ist. Fordern Sie Hilfe von einem
Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt an.
F Schalten Sie den Kompressor ein, indem
Sie den Schalter B auf "I" stellen, und
zwar so lange, bis der Reifendruck 2,0 bar
beträgt.
Das Dichtmittel wird unter Druck in den Reifen gespritzt; klemmen Sie den
Ventilschlauch während dieses Vorgangs
nicht ab (Spritzgefahr). F
Entfernen Sie das Pannenset und schrauben Sie
den Verschluss wieder auf den weißen Schlauch.
Achten Sie darauf, Ihr Fahrzeug nicht durch
Flüssigkeitsrückstände zu verunreinigen. Halten
Sie das Pannenset in Reichweite.
2. Fülldruck regeln
F Drehen Sie den Hebel A in die
Position "Fülldruck".
F Rollen Sie den schwarzen Schlauch H
ganz aus.
F Schließen Sie den Schlauch des Kompressors direkt an das Ventil des
reparierten Rades an.
F Fahren Sie sofort ca. fünf Kilometer
mit reduzierter Geschwindigkeit (20 bis
60 km/h), damit das Leck abgedichtet wird.
F Halten Sie an, um die Reparatur und den Druck mit Hilfe des Reifenpannensets zu
kontrollieren.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 28801/08/2016 18:07

289
8
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016

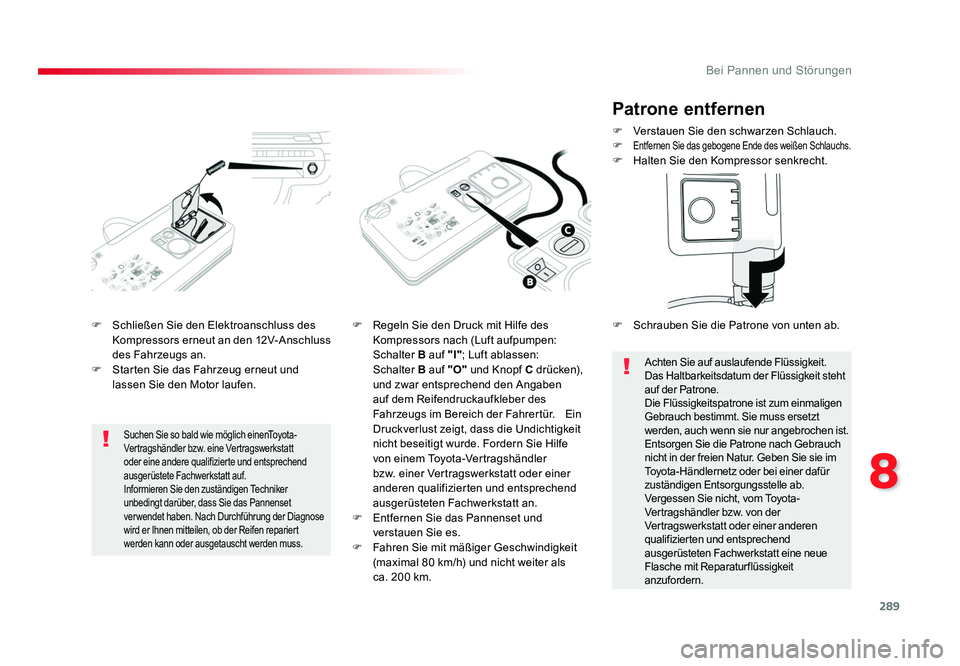

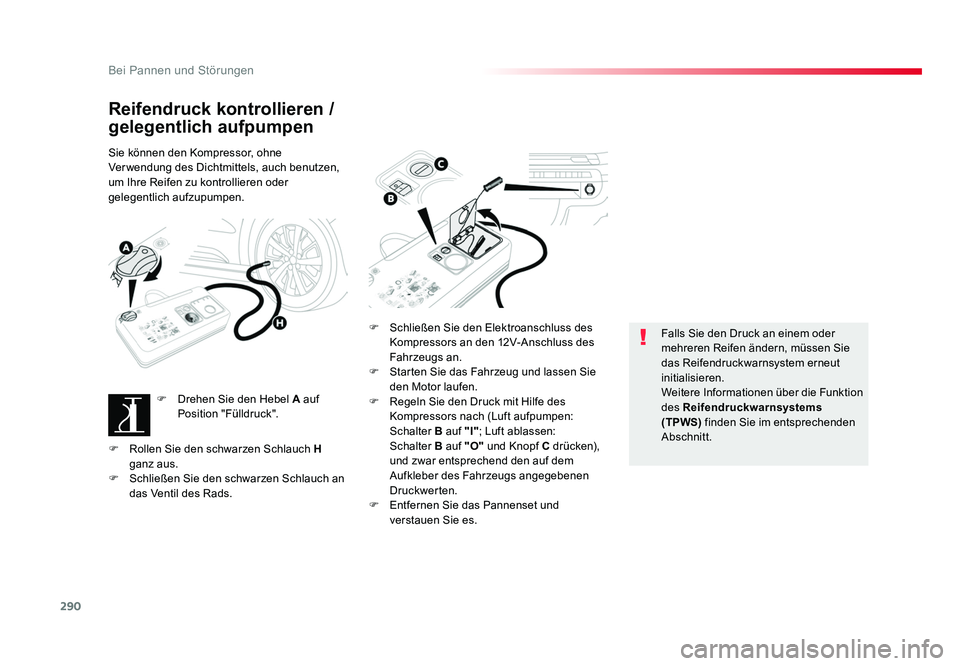

F Schließen Sie den Elektroanschluss des
Kompressors erneut an den 12V-Anschluss
des Fahrzeugs an.
F Starten Sie das Fahrzeug erneut und lassen Sie den Motor laufen. F Regeln Sie den Druck mit Hilfe des
Kompressors nach (Luft aufpumpen:
Schalter B auf "I"; Luft ablassen:
Schalter B auf "O" und Knopf C dr ü c ke n),
und zwar entsprechend den Angaben
auf dem Reifendruckaufkleber des
Fahrzeugs im Bereich der Fahrertür. Ein
Druckverlust zeigt, dass die Undichtigkeit
nicht beseitigt wurde. Fordern Sie Hilfe
von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt an.
F Entfernen Sie das Pannenset und verstauen Sie es.
F Fahren Sie mit mäßiger Geschwindigkeit
(maximal 80 km/h) und nicht weiter als
ca. 200 km.
Suchen Sie so bald wie möglich einenToyota-
Vertragshändler bzw. eine Vertragswerkstatt
oder eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt auf.
Informieren Sie den zuständigen Techniker
unbedingt darüber, dass Sie das Pannenset
verwendet haben. Nach Durchführung der Diagnose
wird er Ihnen mitteilen, ob der Reifen repariert
werden kann oder ausgetauscht werden muss.
Patrone entfernen
F Verstauen Sie den schwarzen Schlauch.
F Entfernen Sie das gebogene Ende des weißen Schlauchs.F Halten Sie den Kompressor senkrecht.
Achten Sie auf auslaufende Flüssigkeit.
Das Haltbarkeitsdatum der Flüssigkeit steht
auf der Patrone.
Die Flüssigkeitspatrone ist zum einmaligen
Gebrauch bestimmt. Sie muss ersetzt
werden, auch wenn sie nur angebrochen ist.
Entsorgen Sie die Patrone nach Gebrauch
nicht in der freien Natur. Geben Sie sie im
Toyota-Händlernetz oder bei einer dafür
zuständigen Entsorgungsstelle ab.
Vergessen Sie nicht, vom Toyota-
Vertragshändler bzw. von der
Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt eine neue
Flasche mit Reparaturflüssigkeit
anzufordern.
F Schrauben Sie die Patrone von unten ab.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 28901/08/2016 18:07

290
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016
Reifendruck kontrollieren /
gelegentlich aufpumpen
Sie können den Kompressor, ohne
Verwendung des Dichtmittels, auch benutzen,
um Ihre Reifen zu kontrollieren oder
gelegentlich aufzupumpen.F Drehen Sie den Hebel A auf
Position "Fülldruck". F
Schließen Sie den Elektroanschluss des
Kompressors an den 12V-Anschluss des
Fahrzeugs an.
F Starten Sie das Fahrzeug und lassen Sie den Motor laufen.
F Regeln Sie den Druck mit Hilfe des Kompressors nach (Luft aufpumpen:
Schalter B auf "I"; Luft ablassen:
Schalter B auf "O" und Knopf C dr ü c ke n),
und zwar entsprechend den auf dem
Aufkleber des Fahrzeugs angegebenen
Druckwerten.
F Entfernen Sie das Pannenset und verstauen Sie es. Falls Sie den Druck an einem oder
mehreren Reifen ändern, müssen Sie
das Reifendruckwarnsystem erneut
initialisieren.
Weitere Informationen über die Funktion
des Reifendruckwarnsystems
(TPWS)
finden Sie im entsprechenden
Abschnitt.
F Rollen Sie den schwarzen Schlauch H
ganz aus.
F Schließen Sie den schwarzen Schlauch an das Ventil des Rads.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 29001/08/2016 18:07
