TOYOTA PROACE VERSO 2018 Betriebsanleitungen (in German)
Manufacturer: TOYOTA, Model Year: 2018, Model line: PROACE VERSO, Model: TOYOTA PROACE VERSO 2018Pages: 504, PDF-Größe: 54.11 MB

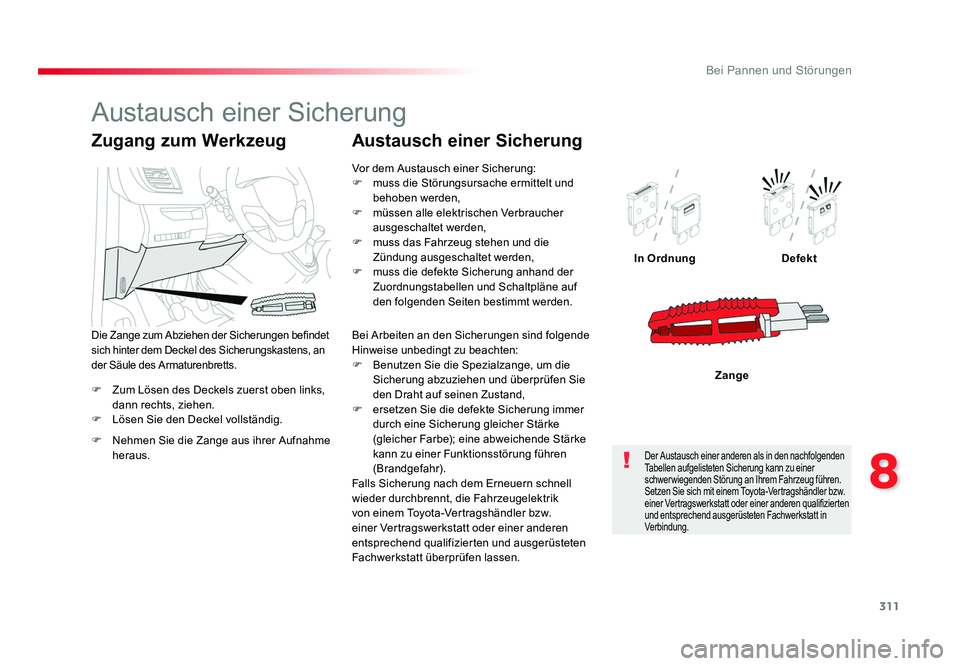

Page 311 of 504

311
8
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016
F Zum Lösen des Deckels zuerst oben links, dann rechts, ziehen.
F Lösen Sie den Deckel vollständig. In Ordnung
Defekt
Zange
Zugang zum Werkzeug
F Nehmen Sie die Zange aus ihrer Aufnahme heraus.
Die Zange zum Abziehen der Sicherungen befindet
sich hinter dem Deckel des Sicherungskastens, an
der Säule des Armaturenbretts.
Vor dem Austausch einer Sicherung:
F muss die Störungsursache ermittelt und behoben werden,
F müssen alle elektrischen Verbraucher
ausgeschaltet werden,
F muss das Fahrzeug stehen und die Zündung ausgeschaltet werden,
F muss die defekte Sicherung anhand der Zuordnungstabellen und Schaltpläne auf
den folgenden Seiten bestimmt werden.
Austausch einer Sicherung
Bei Arbeiten an den Sicherungen sind folgende
Hinweise unbedingt zu beachten:
F Benutzen Sie die Spezialzange, um die Sicherung abzuziehen und überprüfen Sie
den Draht auf seinen Zustand,
F ersetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke
(gleicher Farbe); eine abweichende Stärke
kann zu einer Funktionsstörung führen
(Brandgefahr).
Falls Sicherung nach dem Erneuern schnell
wieder durchbrennt, die Fahrzeugelektrik
von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen
entsprechend qualifizierten und ausgerüsteten
Fachwerkstatt überprüfen lassen.
Der Austausch einer anderen als in den nachfolgenden
Tabellen aufgelisteten Sicherung kann zu einer
schwerwiegenden Störung an Ihrem Fahrzeug führen.
Setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt in
Verbindung.
Austausch einer Sicherung
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 31101/08/2016 18:07

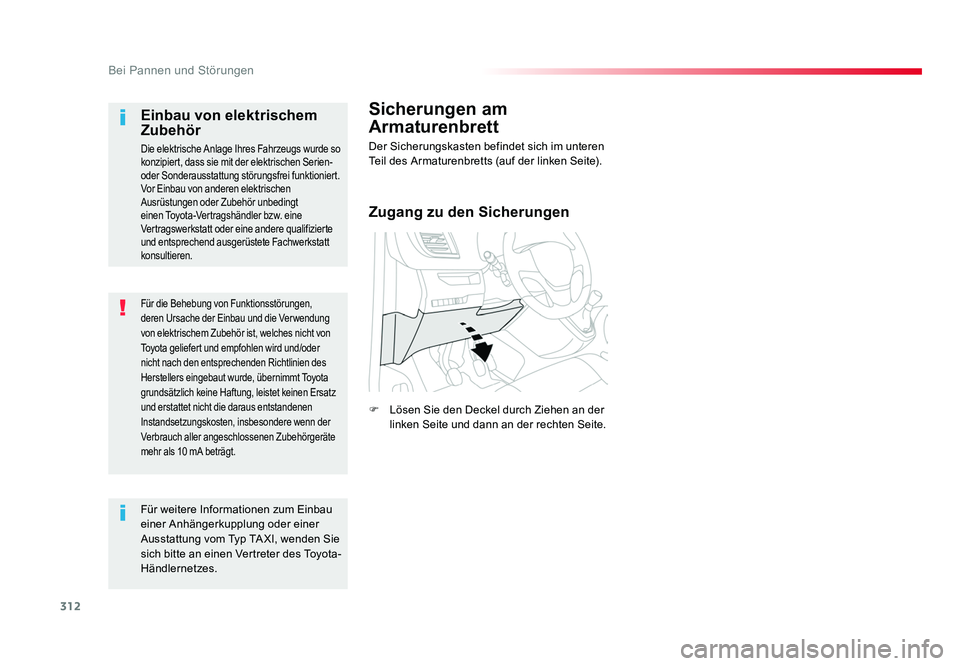

Page 312 of 504

312
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die Verwendung
von elektrischem Zubehör ist, welches nicht von
Toyota geliefert und empfohlen wird und/oder
nicht nach den entsprechenden Richtlinien des
Herstellers eingebaut wurde, übernimmt Toyota
grundsätzlich keine Haftung, leistet keinen Ersatz
und erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere wenn der
Verbrauch aller angeschlossenen Zubehörgeräte
mehr als 10 mA beträgt.
Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres Fahrzeugs wurde so
konzipiert, dass sie mit der elektrischen Serien-
oder Sonderausstattung störungsfrei funktioniert.
Vor Einbau von anderen elektrischen
Ausrüstungen oder Zubehör unbedingt
einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt
konsultieren.
Für weitere Informationen zum Einbau
einer Anhängerkupplung oder einer
Ausstattung vom Typ TA XI, wenden Sie
sich bitte an einen Vertreter des Toyota-
Händlernetzes.
Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
F Lösen Sie den Deckel durch Ziehen an der linken Seite und dann an der rechten Seite.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 31201/08/2016 18:07

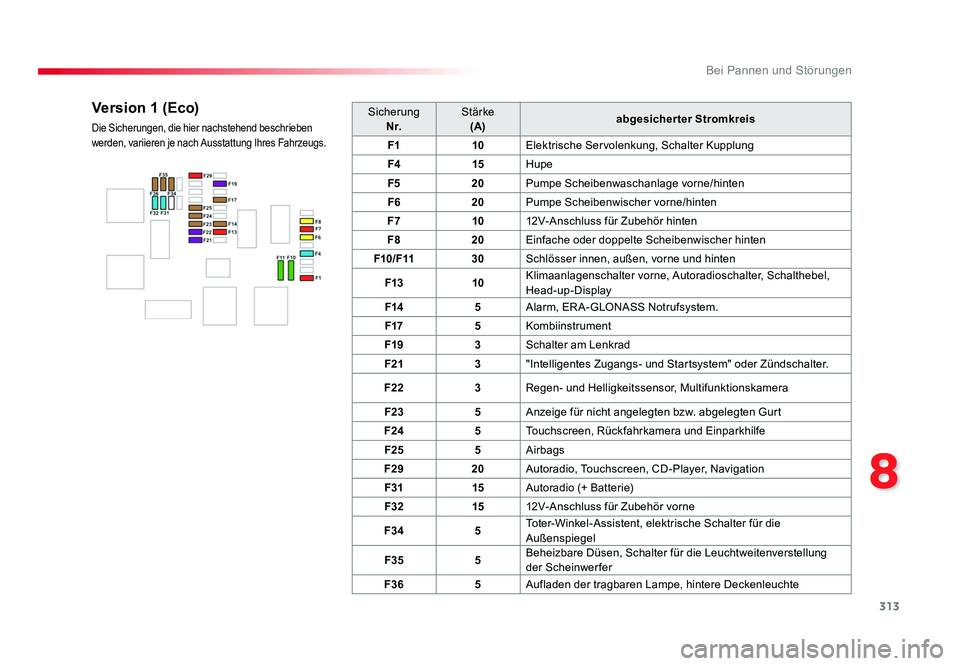

Page 313 of 504

313
8
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016
Sicherung N r. Stärke
(A) abgesicherter Stromkreis
F1 10Elektrische Servolenkung, Schalter Kupplung
F4 15Hupe
F5 20Pumpe Scheibenwaschanlage vorne/hinten
F6 20Pumpe Scheibenwischer vorne/hinten
F7 1012V-Anschluss für Zubehör hinten
F8 20Einfache oder doppelte Scheibenwischer hinten
F10/F11 30Schlösser innen, außen, vorne und hinten
F13 10Klimaanlagenschalter vorne, Autoradioschalter, Schalthebel,
Head-up-Display
F14 5Alarm, ER A-GLONASS Notrufsystem.
F17 5Kombiinstrument
F19 3Schalter am Lenkrad
F21 3"Intelligentes Zugangs- und Startsystem" oder Zündschalter.
F22 3Regen- und Helligkeitssensor, Multifunktionskamera
F23 5Anzeige für nicht angelegten bzw. abgelegten Gurt
F24 5Touchscreen, Rückfahrkamera und Einparkhilfe
F25 5Airbags
F29 20Autoradio, Touchscreen, CD-Player, Navigation
F31 15Autoradio (+ Batterie)
F32 1512V-Anschluss für Zubehör vorne
F34 5Toter-Winkel-Assistent, elektrische Schalter für die
Außenspiegel
F35 5Beheizbare Düsen, Schalter für die Leuchtweitenverstellung
der Scheinwerfer
F36 5Aufladen der tragbaren Lampe, hintere DeckenleuchteVersion 1 (Eco)
Die Sicherungen, die hier nachstehend beschrieben
werden, variieren je nach Ausstattung Ihres Fahrzeugs.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 31301/08/2016 18:07

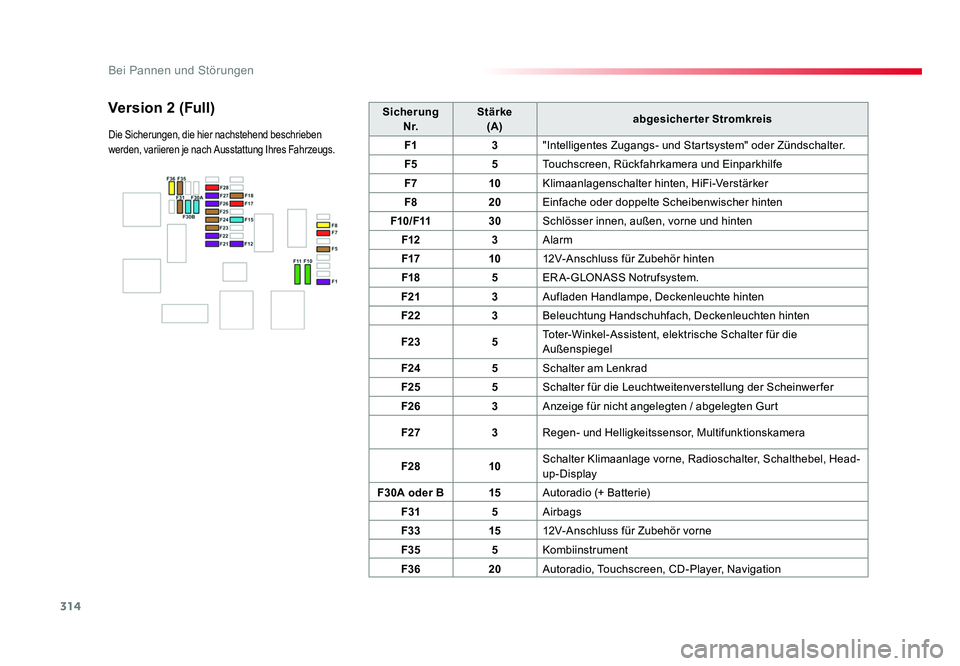

Page 314 of 504

314
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016
Sicherung
N r. Stärke
(A) abgesicherter Stromkreis
F1 3"Intelligentes Zugangs- und Startsystem" oder Zündschalter.
F5 5Touchscreen, Rückfahrkamera und Einparkhilfe
F7 10Klimaanlagenschalter hinten, HiFi-Verstärker
F8 20Einfache oder doppelte Scheibenwischer hinten
F10/F11 30Schlösser innen, außen, vorne und hinten
F12 3Alarm
F17 1012V-Anschluss für Zubehör hinten
F18 5ER A-GLONASS Notrufsystem.
F21 3Aufladen Handlampe, Deckenleuchte hinten
F22 3Beleuchtung Handschuhfach, Deckenleuchten hinten
F23 5Toter-Winkel-Assistent, elektrische Schalter für die
Außenspiegel
F24 5Schalter am Lenkrad
F25 5Schalter für die Leuchtweitenverstellung der Scheinwerfer
F26 3Anzeige für nicht angelegten / abgelegten Gurt
F27 3Regen- und Helligkeitssensor, Multifunktionskamera
F28 10Schalter Klimaanlage vorne, Radioschalter, Schalthebel, Head-
up-Display
F30A oder B 15Autoradio (+ Batterie)
F31 5Airbags
F33 1512V-Anschluss für Zubehör vorne
F35 5Kombiinstrument
F36 20Autoradio, Touchscreen, CD-Player, NavigationVersion 2 (Full)
Die Sicherungen, die hier nachstehend beschrieben
werden, variieren je nach Ausstattung Ihres Fahrzeugs.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 31401/08/2016 18:07

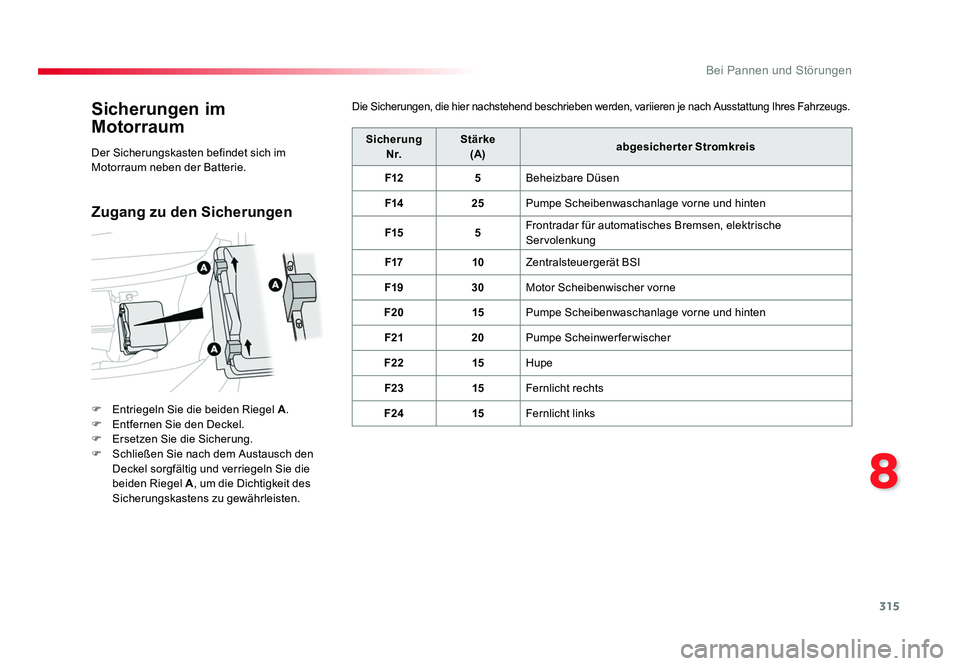

Page 315 of 504

315
8
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016
Sicherungen im
Motorraum
F Entriegeln Sie die beiden Riegel A .
F Entfernen Sie den Deckel.
F Ersetzen Sie die Sicherung.
F Schließen Sie nach dem Austausch den Deckel sorgfältig und verriegeln Sie die
beiden Riegel A , um die Dichtigkeit des
Sicherungskastens zu gewährleisten. Sicherung
N r. Stärke
(A) abgesicherter Stromkreis
F12 5Beheizbare Düsen
F14 25Pumpe Scheibenwaschanlage vorne und hinten
F15 5Frontradar für automatisches Bremsen, elektrische
Servolenkung
F17 10Zentralsteuergerät BSI
F19 30Motor Scheibenwischer vorne
F20 15Pumpe Scheibenwaschanlage vorne und hinten
F21 20Pumpe Scheinwerferwischer
F22 15Hupe
F23 15Fernlicht rechts
F24 15Fernlicht links
Der Sicherungskasten befindet sich im
Motorraum neben der Batterie.
Die Sicherungen, die hier nachstehend beschrieben werden, variieren je nach Ausstattung Ihres Fahrzeugs.
Zugang zu den Sicherungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 31501/08/2016 18:07

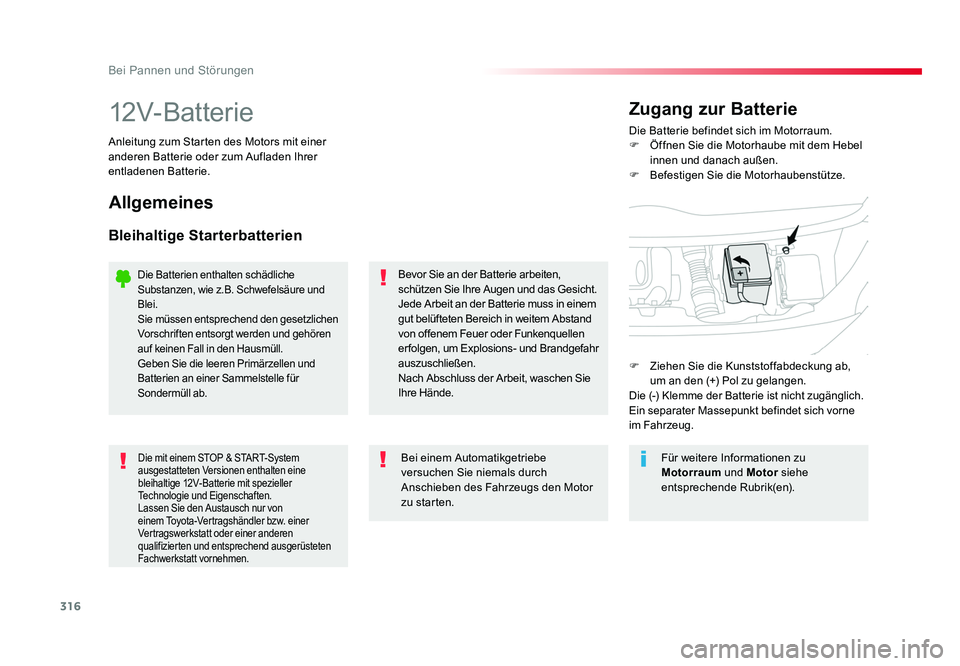

Page 316 of 504

316
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016
12V-BatterieDie Batterie befindet sich im Motorraum.
F Öffnen Sie die Motorhaube mit dem Hebel innen und danach außen.
F Befestigen Sie die Motorhaubenstütze.
Zugang zur Batterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen Ihrer
entladenen Batterie.
Allgemeines
Bleihaltige Starterbatterien
Bevor Sie an der Batterie arbeiten,
schützen Sie Ihre Augen und das Gesicht.
Jede Arbeit an der Batterie muss in einem
gut belüfteten Bereich in weitem Abstand
von offenem Feuer oder Funkenquellen
erfolgen, um Explosions- und Brandgefahr
auszuschließen.
Nach Abschluss der Arbeit, waschen Sie
Ihre Hände.
Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12V-Batterie mit spezieller
Technologie und Eigenschaften.
Lassen Sie den Austausch nur von
einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt vornehmen.Bei einem Automatikgetriebe
versuchen Sie niemals durch
Anschieben des Fahrzeugs den Motor
zu starten.
Die Batterien enthalten schädliche
Substanzen, wie z.B. Schwefelsäure und
Blei.
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören
auf keinen Fall in den Hausmüll.
Geben Sie die leeren Primärzellen und
Batterien an einer Sammelstelle für
Sondermüll ab.
Für weitere Informationen zu
Motorraum und Motor siehe
entsprechende Rubrik(en).
F Ziehen Sie die Kunststoffabdeckung ab,
um an den (+) Pol zu gelangen.
Die (-) Klemme der Batterie ist nicht zugänglich.
Ein separater Massepunkt befindet sich vorne
im Fahrzeug.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 31601/08/2016 18:07
Page 317 of 504

317
8
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016

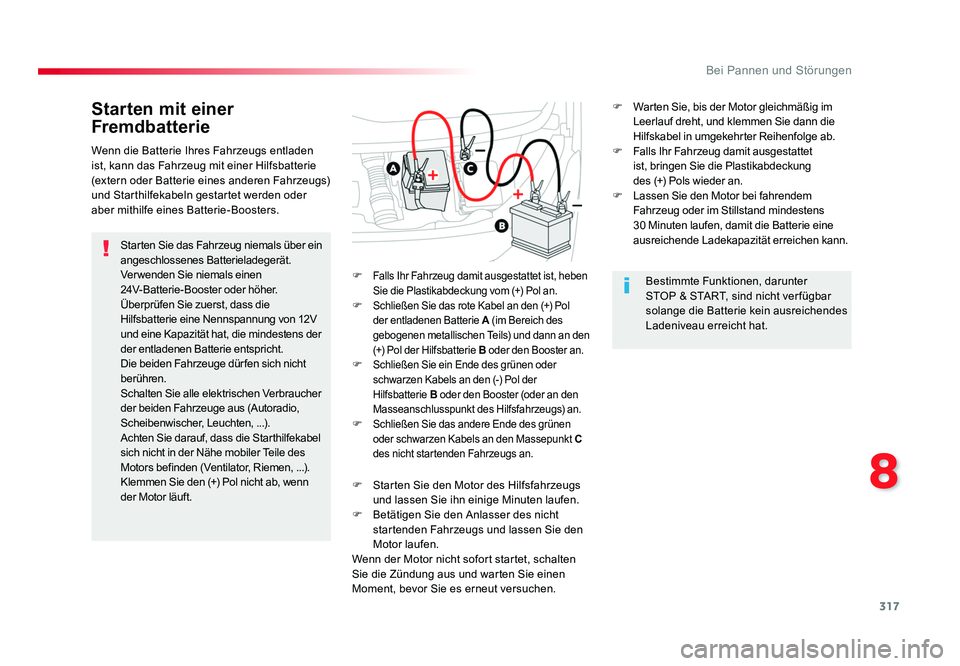

Starten mit einer
Fremdbatterie
Starten Sie das Fahrzeug niemals über ein
angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen
24V-Batterie-Booster oder höher.
Überprüfen Sie zuerst, dass die
Hilfsbatterie eine Nennspannung von 12V
und eine Kapazität hat, die mindestens der
der entladenen Batterie entspricht.
Die beiden Fahrzeuge dür fen sich nicht
berühren.
Schalten Sie alle elektrischen Verbraucher
der beiden Fahrzeuge aus (Autoradio,
Scheibenwischer, Leuchten, ...).
Achten Sie darauf, dass die Starthilfekabel
sich nicht in der Nähe mobiler Teile des
Motors befinden (Ventilator, Riemen, ...).
Klemmen Sie den (+) Pol nicht ab, wenn
der Motor läuft. F
Falls Ihr Fahrzeug damit ausgestattet ist, heben
Sie die Plastikabdeckung vom (+) Pol an.
F
Schließen Sie das rote Kabel an den (+) Pol
der entladenen Batterie A (im Bereich des
gebogenen metallischen Teils) und dann an den
(+) Pol der Hilfsbatterie B oder den Booster an.
F Schließen Sie ein Ende des grünen oder
schwarzen Kabels an den (-) Pol der
Hilfsbatterie B oder den Booster (oder an den
Masseanschlusspunkt des Hilfsfahrzeugs) an.
F Schließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt C
des nicht startenden Fahrzeugs an.
F Starten Sie den Motor des Hilfsfahrzeugs und lassen Sie ihn einige Minuten laufen.
F Betätigen Sie den Anlasser des nicht startenden Fahrzeugs und lassen Sie den
Motor laufen.
Wenn der Motor nicht sofort startet, schalten
Sie die Zündung aus und warten Sie einen
Moment, bevor Sie es erneut versuchen.
Wenn die Batterie Ihres Fahrzeugs entladen
ist, kann das Fahrzeug mit einer Hilfsbatterie
(extern oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln gestartet werden oder
aber mithilfe eines Batterie-Boosters.
Bestimmte Funktionen, darunter
STOP & START, sind nicht ver fügbar
solange die Batterie kein ausreichendes
Ladeniveau erreicht hat.
F
Warten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.
F Falls Ihr Fahrzeug damit ausgestattet
ist, bringen Sie die Plastikabdeckung
des (+) Pols wieder an.
F Lassen Sie den Motor bei fahrendem
Fahrzeug oder im Stillstand mindestens
30 Minuten laufen, damit die Batterie eine
ausreichende Ladekapazität erreichen kann.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 31701/08/2016 18:07
Page 318 of 504

318
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016
Um der Batterie eine optimale Lebensdauer zu
gewährleisten, ist es unverzichtbar, ihre Ladekapazität
auf einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es er forderlich sein, die
Batterie aufzuladen:
- wenn Sie in erster Linie kurze Strecken
zurücklegen,
- im Hinblick auf eine längere Standzeit von
mehreren Wochen.
Setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung.

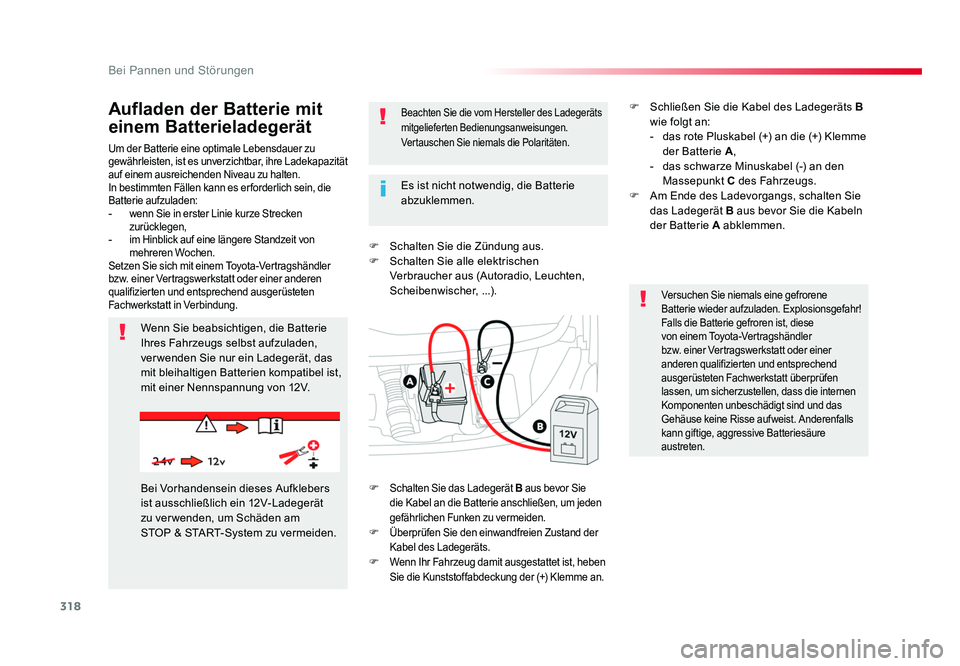

Aufladen der Batterie mit
einem Batterieladegerät
F Schalten Sie die Zündung aus.
F Schalten Sie alle elektrischen
Verbraucher aus (Autoradio, Leuchten,
Scheibenwischer, ...).
Wenn Sie beabsichtigen, die Batterie
Ihres Fahrzeugs selbst aufzuladen,
ver wenden Sie nur ein Ladegerät, das
mit bleihaltigen Batterien kompatibel ist,
mit einer Nennspannung von 12V.
Beachten Sie die vom Hersteller des Ladegeräts
mitgelieferten Bedienungsanweisungen.
Vertauschen Sie niemals die Polaritäten.
Versuchen Sie niemals eine gefrorene
Batterie wieder aufzuladen. Explosionsgefahr!
Falls die Batterie gefroren ist, diese
von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen
lassen, um sicherzustellen, dass die internen
Komponenten unbeschädigt sind und das
Gehäuse keine Risse aufweist. Anderenfalls
kann giftige, aggressive Batteriesäure
austreten.
Bei Vorhandensein dieses Aufklebers
ist ausschließlich ein 12V-Ladegerät
zu ver wenden, um Schäden am
STOP & START-System zu vermeiden. Es ist nicht notwendig, die Batterie
abzuklemmen.
F Schalten Sie das Ladegerät B aus bevor Sie
die Kabel an die Batterie anschließen, um jeden
gefährlichen Funken zu vermeiden.
F Überprüfen Sie den einwandfreien Zustand der
Kabel des Ladegeräts.
F Wenn Ihr Fahrzeug damit ausgestattet ist, heben
Sie die Kunststoffabdeckung der (+) Klemme an.
F Schließen Sie die Kabel des Ladegeräts B
wie folgt an:
- das rote Pluskabel (+) an die (+) Klemme
der Batterie A,
- das schwarze Minuskabel (-) an den Massepunkt C des Fahrzeugs.
F Am Ende des Ladevorgangs, schalten Sie das Ladegerät B aus bevor Sie die Kabeln
der Batterie A abklemmen.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 31801/08/2016 18:07
Page 319 of 504

319
8
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016
Drücken Sie den Hebel nicht mit Gewalt
nach unten. Die Schelle kann nicht
geschlossen werden, wenn sie falsch
angebracht wird. Wiederholen Sie in
diesem Fall den Vorgang.

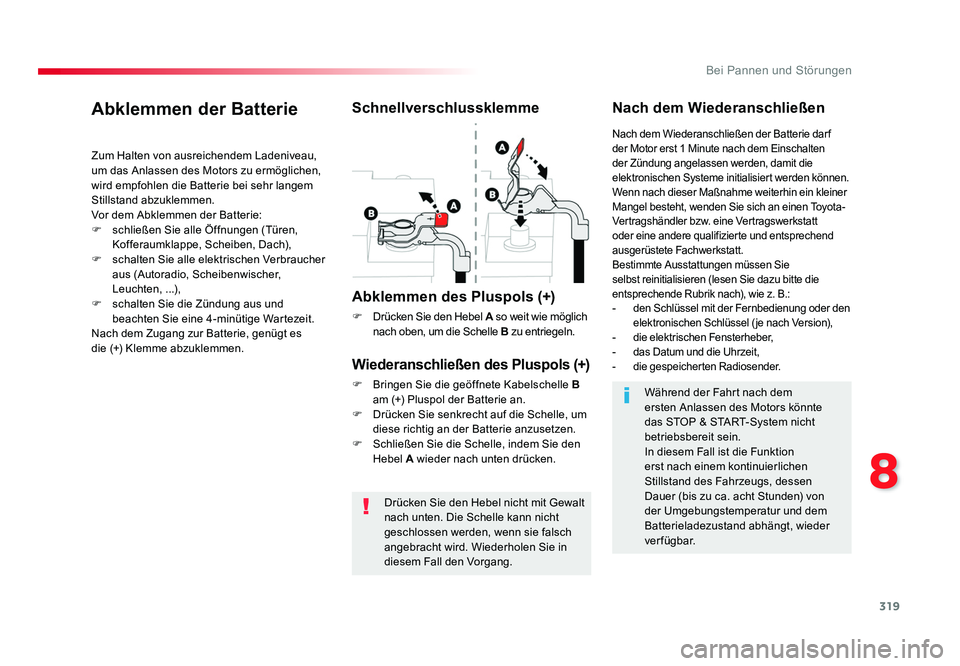

Abklemmen der Batterie
Zum Halten von ausreichendem Ladeniveau,
um das Anlassen des Motors zu ermöglichen,
wird empfohlen die Batterie bei sehr langem
Stillstand abzuklemmen.
Vor dem Abklemmen der Batterie:
F schließen Sie alle Öffnungen (Türen, Kofferaumklappe, Scheiben, Dach),
F schalten Sie alle elektrischen Verbraucher
aus (Autoradio, Scheibenwischer,
Leuchten, ...),
F schalten Sie die Zündung aus und beachten Sie eine 4-minütige Wartezeit.
Nach dem Zugang zur Batterie, genügt es
die (+) Klemme abzuklemmen.
Schnellverschlussklemme
Abklemmen des Pluspols (+)
F Drücken Sie den Hebel A so weit wie möglich
nach oben, um die Schelle B zu entriegeln.
Nach dem Wiederanschließen
Wiederanschließen des Pluspols (+)
F Bringen Sie die geöffnete Kabelschelle B
am (+) Pluspol der Batterie an.
F Drücken Sie senkrecht auf die Schelle, um diese richtig an der Batterie anzusetzen.
F Schließen Sie die Schelle, indem Sie den Hebel A wieder nach unten drücken.
Nach dem Wiederanschließen der Batterie dar f
der Motor erst 1 Minute nach dem Einschalten
der Zündung angelassen werden, damit die
elektronischen Systeme initialisiert werden können.
Wenn nach dieser Maßnahme weiterhin ein kleiner
Mangel besteht, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt
oder eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt.
Bestimmte Ausstattungen müssen Sie
selbst reinitialisieren (lesen Sie dazu bitte die
entsprechende Rubrik nach), wie z. B.:
- den Schlüssel mit der Fernbedienung oder den
elektronischen Schlüssel (je nach Version),
- die elektrischen Fensterheber,- das Datum und die Uhrzeit,
- die gespeicherten Radiosender.
Während der Fahrt nach dem
ersten Anlassen des Motors könnte
das STOP & START-System nicht
betriebsbereit sein.
In diesem Fall ist die Funktion
erst nach einem kontinuierlichen
Stillstand des Fahrzeugs, dessen
Dauer (bis zu ca. acht Stunden) von
der Umgebungstemperatur und dem
Batterieladezustand abhängt, wieder
verfügbar.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 31901/08/2016 18:07
Page 320 of 504

320
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016
Batteriekapazität
FahrzeuglängeStärke in Ah
(Amperestunde)
Compact (L0) 480
Standard (L1) 640
Long (L2) 720 / 800
Die Batterie immer durch eine Batterie
mit den gleichen Eigenschaften
ersetzen.
Abschleppen
Zugang zum Werkzeug
Die Abschleppöse befindet sich im
Werkzeugkasten. Für weitere Informationen zum
Werkzeugkasten siehe entsprechende
Rubrik.
Anleitung zum Abschleppen des eigenen
oder eines fremden Fahrzeugs mit einer
abnehmbaren mechanischen Vorrichtung.
Wenn Ihr Fahrzeug über ein
Schaltgetriebe verfügt, stellen Sie den
Schalthebel in den Leerlauf.
Wenn Ihr Fahrzeug über ein
Automatikgetriebe oder ein
automatisiertes Schaltgetriebe verfügt,
stellen Sie das Gangwahlrad auf
Position N
.
Wird dieser Hinweis nicht beachtet,
kann dies zur Beschädigung
verschiedener Bremsteile und zum
Versagen des Bremsassistenten beim
nächsten Starten des Motors führen.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 32001/08/2016 18:07
