F Suelte la tapa tirando de la parte superior izquierda y, a continuación, de la derecha.F Abra completamente la tapa.
En buen estadoFundido
Pinza
Acceso al utillaje
F Retire la pinza de su alojamiento.
La pinza de extracción está situada detrás de la tapa de la caja de fusibles, en el montante del salpicadero.
Antes de cambiar un fusible, es necesario:F Conocer la causa de la avería y solucionarla.F Apagar todos los consumidores eléctricos.F Inmovilizar el vehículo y cortar el contacto.F Identificar el fusible defectuoso utilizando las tablas de correspondencias y los esquemas de las páginas siguientes.

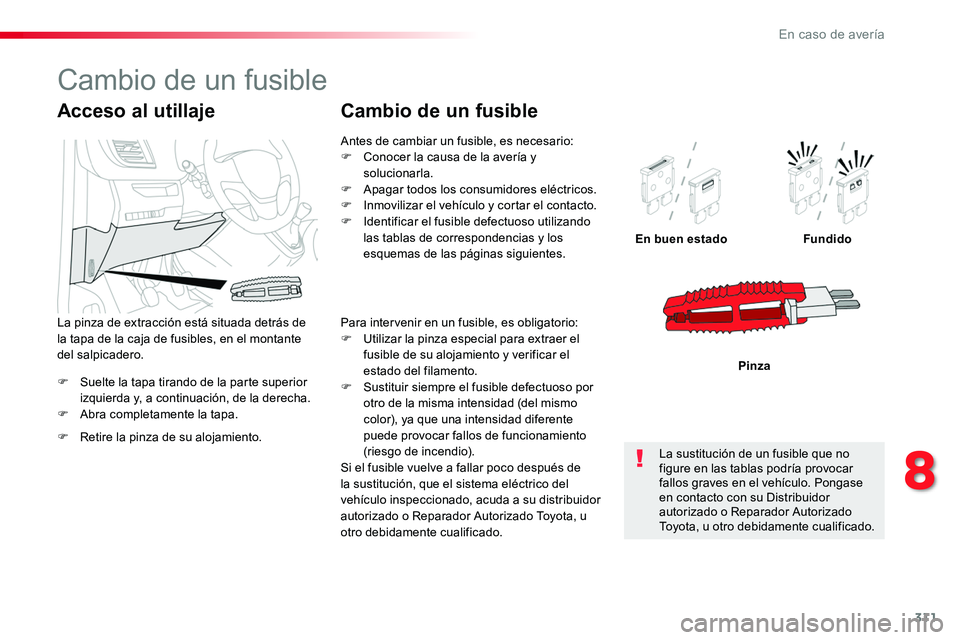

Cambio de un fusible
Para intervenir en un fusible, es obligatorio:F Utilizar la pinza especial para extraer el fusible de su alojamiento y verificar el estado del filamento.F Sustituir siempre el fusible defectuoso por otro de la misma intensidad (del mismo color), ya que una intensidad diferente puede provocar fallos de funcionamiento (riesgo de incendio).Si el fusible vuelve a fallar poco después de la sustitución, que el sistema eléctrico del vehículo inspeccionado, acuda a su distribuidor autorizado o Reparador Autorizado Toyota, u otro debidamente cualificado.
La sustitución de un fusible que no figure en las tablas podría provocar fallos graves en el vehículo. Pongase en contacto con su Distribuidor autorizado o Reparador Autorizado Toyota, u otro debidamente cualificado.
Cambio de un fusible
8
En caso de avería

312
ProaceVerso_es_Chap08_En-cas-de-panne_ed01-2016
Toyota declina toda responsabilidad en relación con los gastos ocasionados por la reparación del vehículo o por los fallos de funcionamiento que puedan resultar de la instalación de accesorios auxiliares no suministrados ni recomendados por Toyota y no instalados según sus prescripciones, en particular, cuando el consumo del conjunto de los dispositivos conectados supera los 10 miliamperios.
Instalación de accesorios eléctricos
El circuito eléctrico del vehículo está diseñado para funcionar con los equipamientos de serie u opcionales.Antes de instalar otros equipamientos o accesorios eléctricos en el vehículo, Pongase en contacto con su Distribuidor autorizado o Reparador Autorizado Toyota, u otro debidamente cualificado.
Para más información relativa a la instalación de un enganche de remolque o de un equipo de tipo TA XI, consulte en la Toyota.

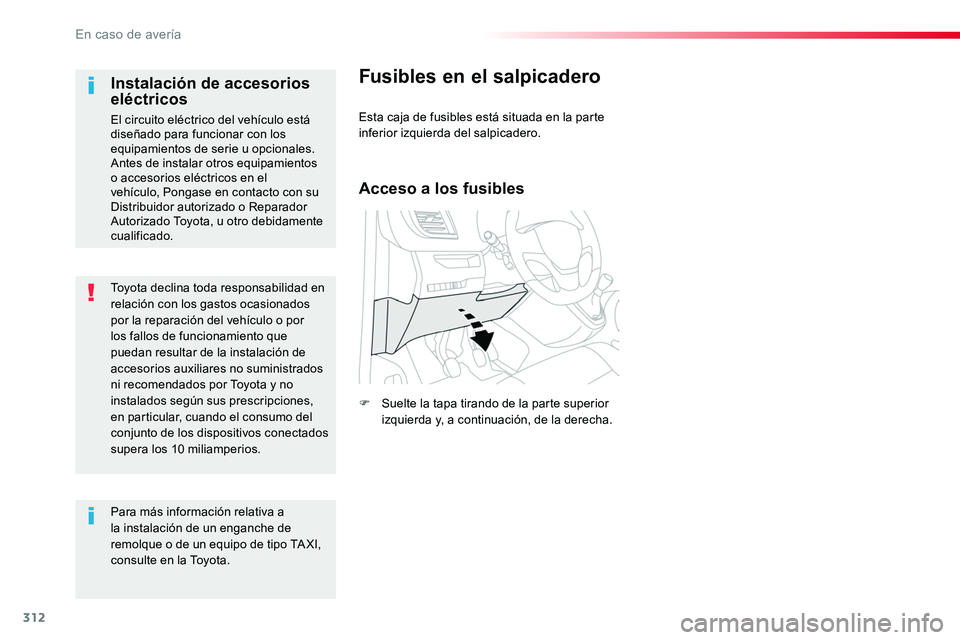

Fusibles en el salpicadero
Esta caja de fusibles está situada en la parte inferior izquierda del salpicadero.
Acceso a los fusibles
F Suelte la tapa tirando de la parte superior izquierda y, a continuación, de la derecha.
En caso de avería

313
ProaceVerso_es_Chap08_En-cas-de-panne_ed01-2016
FusibleN°Intensidad(A)Funciones
F110Dirección asistida eléctrica, contactor de embrague
F415Claxon
F520Bomba limpiaparabrisas y limpialuneta
F620Bomba limpiaparabrisas y limpialuneta
F710Toma de accesorios 12 V trasera
F820Limpialuneta simple o doble
F10/F1130Cerraduras interiores, exteriores, delanteras y traseras
F1310Mando de climatización delantero, mando del autorradio, palanca de cambios, pantalla virtual
F145Alarma, ERA-GLONASS emergency call system
F175Cuadro de a bordo
F193Mandos en el volante
F213El sistema de Smart Entry & Start System o sistema de interruptor de encendido.
F223Sensor de lluvia y luminosidad, cámara de detección multifunción
F235Pantalla de cinturones no abrochados o desabrochados
F245Pantalla táctil, cámara de marcha atrás y ayuda al estacionamiento
F255Airbags
F2920Autorradio, pantalla táctil, reproductor de CD, navegador
F3115Autorradio (+ batería)
F3215Toma de accesorios de 12 V delantera
F345Sistema de vigilancia de ángulo muerto, mandos eléctricos de los retrovisores exteriores
F355Surtidores térmicos, mando de reglaje de la altura de los faros
F365Recarga linterna, luz de techo

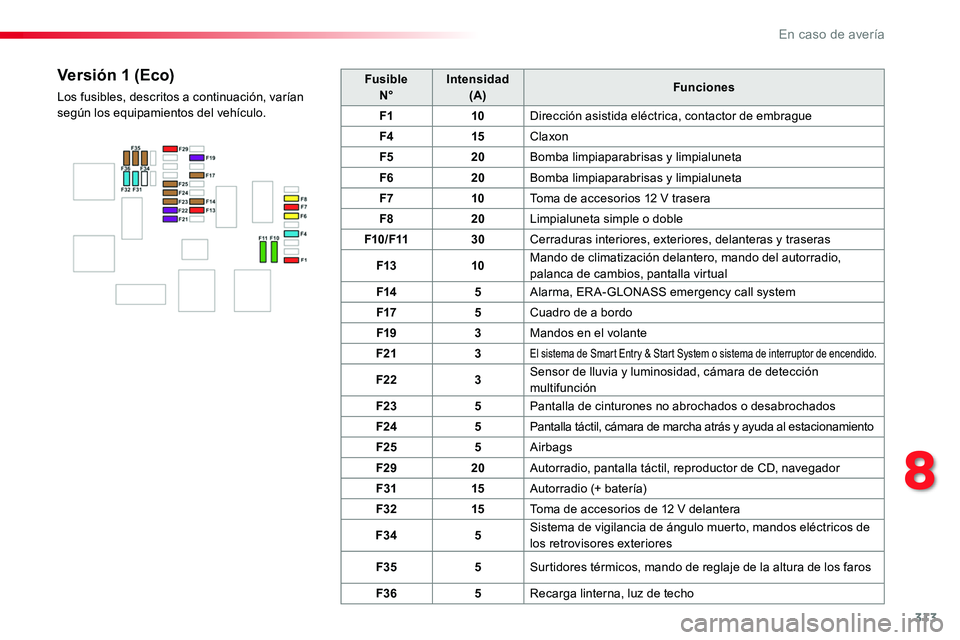

Versión 1 (Eco)
Los fusibles, descritos a continuación, varían según los equipamientos del vehículo.
8
En caso de avería

314
ProaceVerso_es_Chap08_En-cas-de-panne_ed01-2016
Fusible N°Intensidad (A)Funciones
F13El sistema de Smart Entry & Start System o sistema dae interruptor de encendido.
F55Pantalla táctil, cámara de marcha atrás y ayuda al estacionamiento
F710Mando de climatización trasera, amplificador Hi-Fi
F820Limpialuneta simple o doble
F10/F1130Cerraduras interiores, exteriores, delanteras y traseras
F123Alarma
F1710Toma de accesorios 12 V trasera
F185ERA-GLONASS emergency call system
F213Recarga de la linterna, luz de techo trasera
F223Luz de guantera, luces de techo traseras
F235Sistema de vigilancia de ángulos muertos, mandos eléctricos de los retrovisores exteriores
F245Mandos en el volante
F255Mando de reglaje de la altura de los faros
F263Indicación de cinturones no abrochados o desabrochados
F273Sensor de lluvia y luminosidad, cámara de detección multifunción
F2810Mando de climatización delantera, mando de la radio, palanca de cambios, pantalla virtual
F30A o B15Autorradio (+ batería)
F315Airbags
F3315Toma de accesorios de 12 V delantera
F355Cuadro de a bordo
F3620Autorradio, pantalla táctil, reproductor de CD, navegador

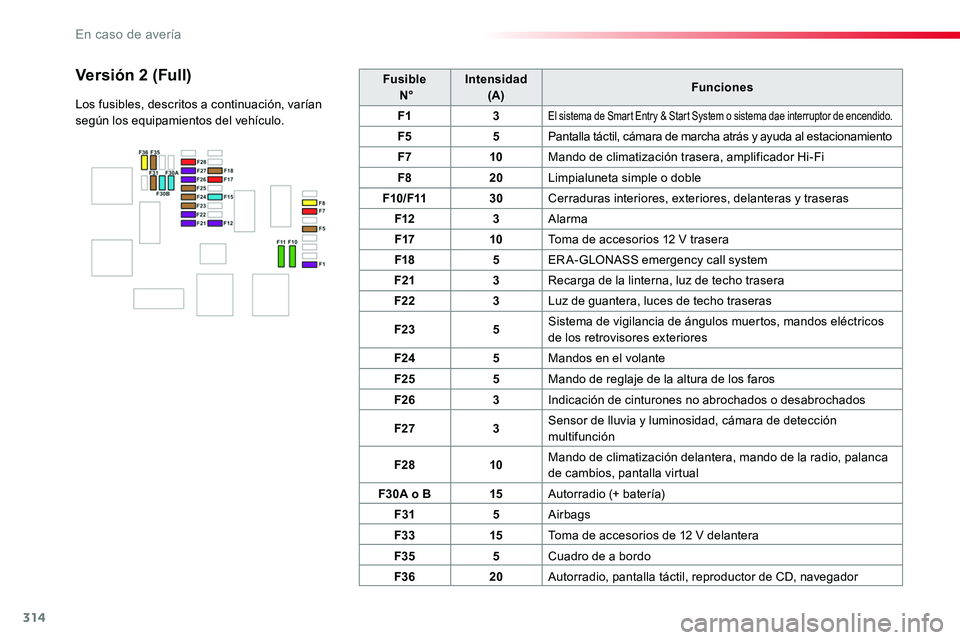

Versión 2 (Full)
Los fusibles, descritos a continuación, varían según los equipamientos del vehículo.
En caso de avería

315
ProaceVerso_es_Chap08_En-cas-de-panne_ed01-2016

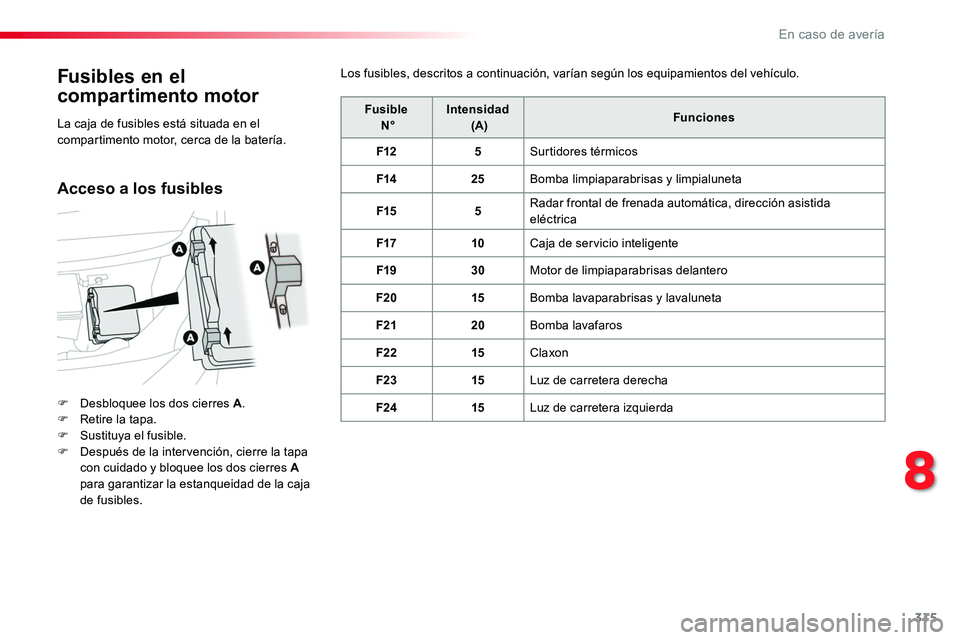

Fusibles en el
compartimento motor
F Desbloquee los dos cierres A.F Retire la tapa.F Sustituya el fusible.F Después de la intervención, cierre la tapa con cuidado y bloquee los dos cierres A para garantizar la estanqueidad de la caja de fusibles.
Fusible N°Intensidad (A)Funciones
F125Surtidores térmicos
F1425Bomba limpiaparabrisas y limpialuneta
F155Radar frontal de frenada automática, dirección asistida eléctrica
F1710Caja de servicio inteligente
F1930Motor de limpiaparabrisas delantero
F2015Bomba lavaparabrisas y lavaluneta
F2120Bomba lavafaros
F2215Claxon
F2315Luz de carretera derecha
F2415Luz de carretera izquierda
La caja de fusibles está situada en el compartimento motor, cerca de la batería.
Los fusibles, descritos a continuación, varían según los equipamientos del vehículo.
Acceso a los fusibles
8
En caso de avería

316
ProaceVerso_es_Chap08_En-cas-de-panne_ed01-2016

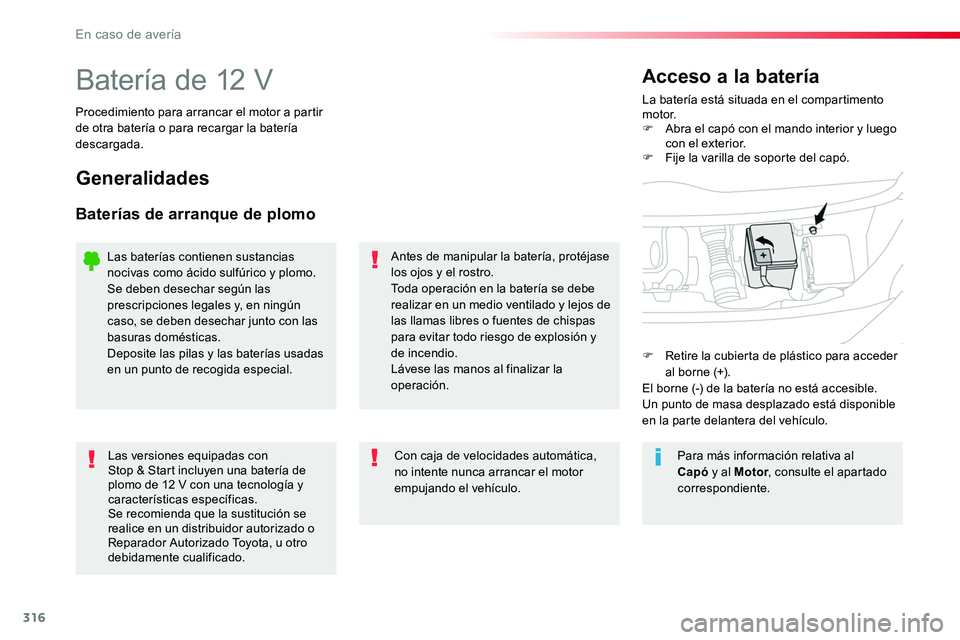

Batería de 12 VLa batería está situada en el compartimento motor.F Abra el capó con el mando interior y luego con el exterior.F Fije la varilla de soporte del capó.
Acceso a la batería
Procedimiento para arrancar el motor a partir de otra batería o para recargar la batería descargada.
Generalidades
Baterías de arranque de plomo
Antes de manipular la batería, protéjase los ojos y el rostro.Toda operación en la batería se debe realizar en un medio ventilado y lejos de las llamas libres o fuentes de chispas para evitar todo riesgo de explosión y de incendio.Lávese las manos al finalizar la operación.
Las versiones equipadas con Stop & Start incluyen una batería de plomo de 12 V con una tecnología y características específicas.Se recomienda que la sustitución se realice en un distribuidor autorizado o Reparador Autorizado Toyota, u otro debidamente cualificado.
Con caja de velocidades automática, no intente nunca arrancar el motor empujando el vehículo.
Las baterías contienen sustancias nocivas como ácido sulfúrico y plomo.Se deben desechar según las prescripciones legales y, en ningún caso, se deben desechar junto con las basuras domésticas.Deposite las pilas y las baterías usadas en un punto de recogida especial.
Para más información relativa al Capó y al Motor, consulte el apartado correspondiente.
F Retire la cubierta de plástico para acceder al borne (+).El borne (-) de la batería no está accesible.Un punto de masa desplazado está disponible en la parte delantera del vehículo.
En caso de avería

317
ProaceVerso_es_Chap08_En-cas-de-panne_ed01-2016

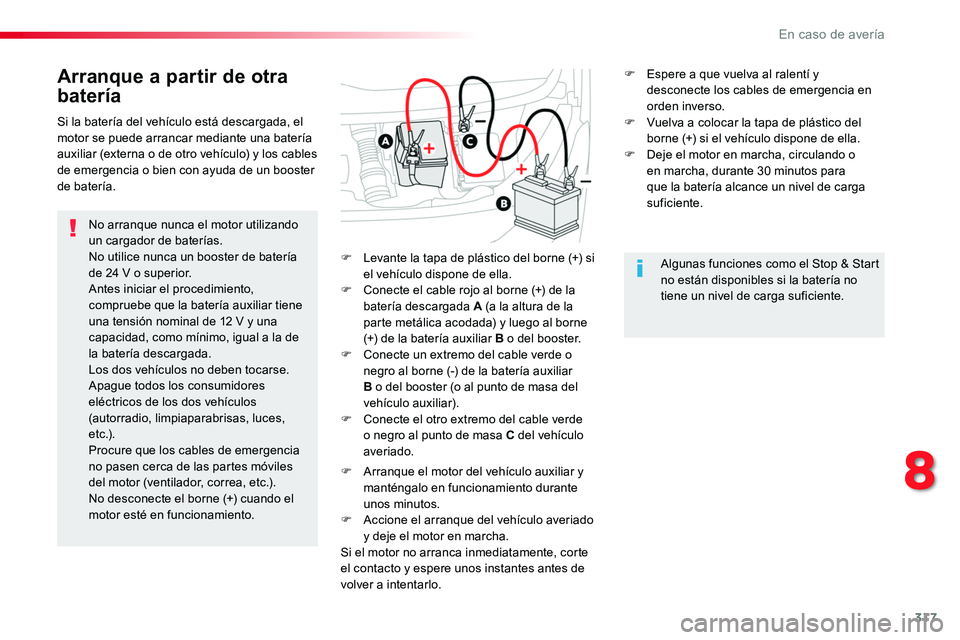

Arranque a partir de otra
batería
No arranque nunca el motor utilizando un cargador de baterías.No utilice nunca un booster de batería de 24 V o superior.Antes iniciar el procedimiento, compruebe que la batería auxiliar tiene una tensión nominal de 12 V y una capacidad, como mínimo, igual a la de la batería descargada.Los dos vehículos no deben tocarse.Apague todos los consumidores eléctricos de los dos vehículos (autorradio, limpiaparabrisas, luces, e t c .) .Procure que los cables de emergencia no pasen cerca de las partes móviles del motor (ventilador, correa, etc.).No desconecte el borne (+) cuando el motor esté en funcionamiento.
F Levante la tapa de plástico del borne (+) si el vehículo dispone de ella.F Conecte el cable rojo al borne (+) de la batería descargada A (a la altura de la parte metálica acodada) y luego al borne (+) de la batería auxiliar B o del booster.F Conecte un extremo del cable verde o negro al borne (-) de la batería auxiliar B o del booster (o al punto de masa del vehículo auxiliar).F Conecte el otro extremo del cable verde o negro al punto de masa C del vehículo averiado.
F Arranque el motor del vehículo auxiliar y manténgalo en funcionamiento durante unos minutos.F Accione el arranque del vehículo averiado y deje el motor en marcha.Si el motor no arranca inmediatamente, corte el contacto y espere unos instantes antes de volver a intentarlo.
Si la batería del vehículo está descargada, el motor se puede arrancar mediante una batería auxiliar (externa o de otro vehículo) y los cables de emergencia o bien con ayuda de un booster de batería.
Algunas funciones como el Stop & Start no están disponibles si la batería no tiene un nivel de carga suficiente.
F Espere a que vuelva al ralentí y desconecte los cables de emergencia en orden inverso.F Vuelva a colocar la tapa de plástico del borne (+) si el vehículo dispone de ella.F Deje el motor en marcha, circulando o en marcha, durante 30 minutos para que la batería alcance un nivel de carga suficiente.
8
En caso de avería

318
ProaceVerso_es_Chap08_En-cas-de-panne_ed01-2016
Para garantizar la longevidad óptima de la batería, es indispensable mantener la carga a un nivel suficiente.En determinados casos, puede resultar necesario cargar la batería:- Si básicamente realiza trayectos cortos.- En previsión de una inmovilización prolongada de varias semanas.Pongase en contacto con su Distribuidor autorizado o Reparador Autorizado Toyota, u otro debidamente cualificado.

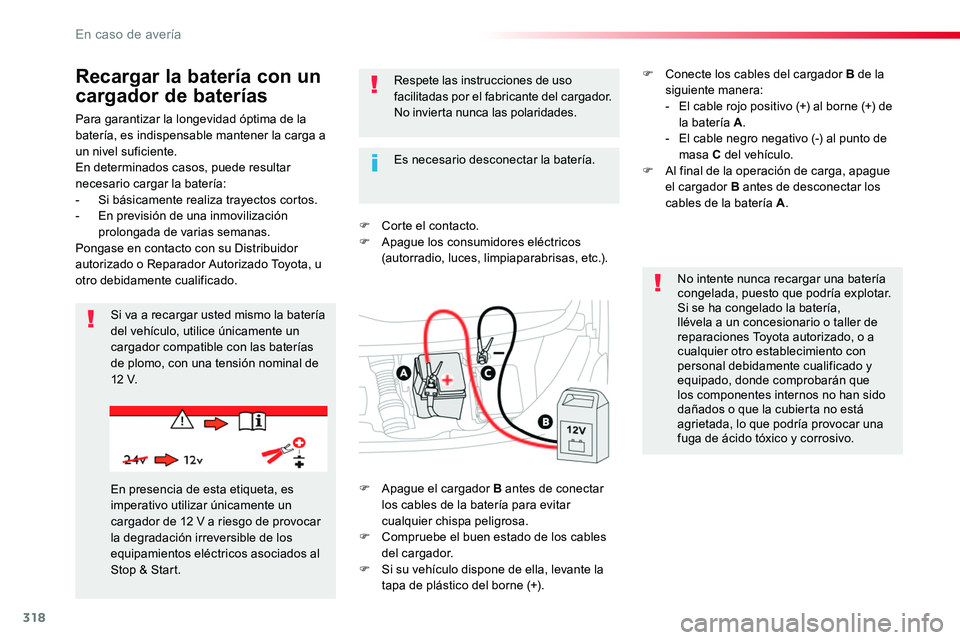

Recargar la batería con un
cargador de baterías
F Corte el contacto.F Apague los consumidores eléctricos (autorradio, luces, limpiaparabrisas, etc.).
Si va a recargar usted mismo la batería del vehículo, utilice únicamente un cargador compatible con las baterías de plomo, con una tensión nominal de 12 V.
Respete las instrucciones de uso facilitadas por el fabricante del cargador.No invierta nunca las polaridades.
No intente nunca recargar una batería congelada, puesto que podría explotar.Si se ha congelado la batería, llévela a un concesionario o taller de reparaciones Toyota autorizado, o a cualquier otro establecimiento con personal debidamente cualificado y equipado, donde comprobarán que los componentes internos no han sido dañados o que la cubierta no está agrietada, lo que podría provocar una fuga de ácido tóxico y corrosivo.
En presencia de esta etiqueta, es imperativo utilizar únicamente un cargador de 12 V a riesgo de provocar la degradación irreversible de los equipamientos eléctricos asociados al Stop & Start.
Es necesario desconectar la batería.
F Apague el cargador B antes de conectar los cables de la batería para evitar cualquier chispa peligrosa.F Compruebe el buen estado de los cables del cargador.F Si su vehículo dispone de ella, levante la tapa de plástico del borne (+).
F Conecte los cables del cargador B de la siguiente manera:- El cable rojo positivo (+) al borne (+) de la batería A.- El cable negro negativo (-) al punto de masa C del vehículo.F Al final de la operación de carga, apague el cargador B antes de desconectar los cables de la batería A.
En caso de avería

319
ProaceVerso_es_Chap08_En-cas-de-panne_ed01-2016
Nunca fuerce la palanca, ya que si la abrazadera está mal colocada, el
bloqueo no se efectuará y tendrá que repetir el procedimiento.

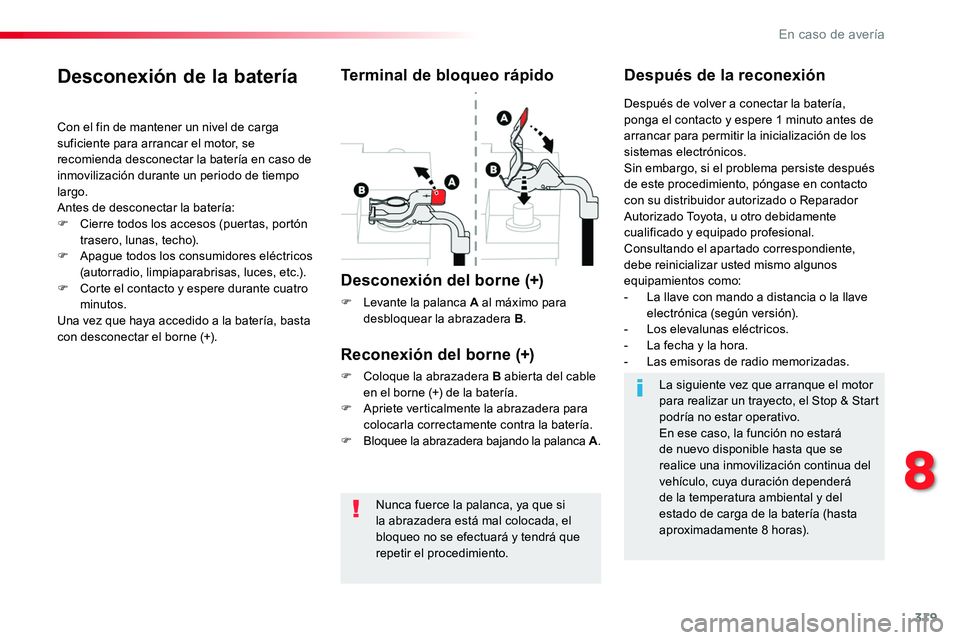

Desconexión de la batería
Con el fin de mantener un nivel de carga suficiente para arrancar el motor, se recomienda desconectar la batería en caso de inmovilización durante un periodo de tiempo largo.Antes de desconectar la batería:F Cierre todos los accesos (puertas, portón trasero, lunas, techo).F Apague todos los consumidores eléctricos (autorradio, limpiaparabrisas, luces, etc.).F Corte el contacto y espere durante cuatro minutos.Una vez que haya accedido a la batería, basta con desconectar el borne (+).
Terminal de bloqueo rápido
Desconexión del borne (+)
F Levante la palanca A al máximo para desbloquear la abrazadera B.
Después de la reconexión
Reconexión del borne (+)
F Coloque la abrazadera B abierta del cable en el borne (+) de la batería.F Apriete verticalmente la abrazadera para colocarla correctamente contra la batería.F Bloquee la abrazadera bajando la palanca A.
Después de volver a conectar la batería, ponga el contacto y espere 1 minuto antes de arrancar para permitir la inicialización de los sistemas electrónicos.Sin embargo, si el problema persiste después de este procedimiento, póngase en contacto con su distribuidor autorizado o Reparador Autorizado Toyota, u otro debidamente cualificado y equipado profesional.Consultando el apartado correspondiente, debe reinicializar usted mismo algunos equipamientos como:- La llave con mando a distancia o la llave electrónica (según versión).- Los elevalunas eléctricos.- La fecha y la hora.- Las emisoras de radio memorizadas.
La siguiente vez que arranque el motor para realizar un trayecto, el Stop & Start podría no estar operativo.En ese caso, la función no estará de nuevo disponible hasta que se realice una inmovilización continua del vehículo, cuya duración dependerá de la temperatura ambiental y del estado de carga de la batería (hasta aproximadamente 8 horas).
8
En caso de avería

320
ProaceVerso_es_Chap08_En-cas-de-panne_ed01-2016

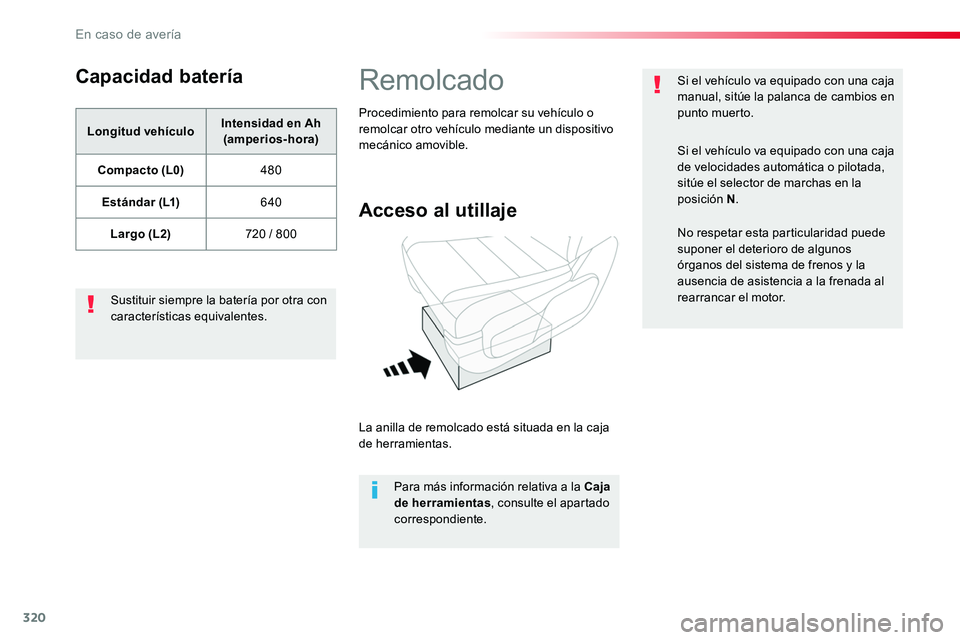

Capacidad batería
Longitud vehículoIntensidad en Ah (amperios-hora)
Compacto (L0)480
Estándar (L1)640
Largo (L2)720 / 800
Sustituir siempre la batería por otra con características equivalentes.
Remolcado
Acceso al utillaje
La anilla de remolcado está situada en la caja de herramientas.
Para más información relativa a la Caja de herramientas, consulte el apartado correspondiente.
Procedimiento para remolcar su vehículo o remolcar otro vehículo mediante un dispositivo mecánico amovible.
Si el vehículo va equipado con una caja manual, sitúe la palanca de cambios en punto muerto.
Si el vehículo va equipado con una caja de velocidades automática o pilotada, sitúe el selector de marchas en la posición N.
No respetar esta particularidad puede suponer el deterioro de algunos órganos del sistema de frenos y la ausencia de asistencia a la frenada al rearrancar el motor.
En caso de avería
